Особенности отопления теплицы инфракрасным обогревателем по способам монтажа
Инфракрасные приборы отопления бывают переносными и стационарными. Последние отличаются более эффективной работой.
Среди них существует 3 типа устройств:
- Настенные отопительные сооружения, закрепляющиеся на вертикальной поверхности. Модель можно располагать в любом удобном месте.
- Системы отопления, размещаемые на полу, при покупке лучше остановить свой выбор на карбоновых и трубчатых вариантах.
- Самыми удобными являются потолочные плёночные сооружения. Они экономят свободное место в парнике и хорошо покрывают всю площадь. Способ крепления – на кронштейнах.
При сезонном использовании теплицы применяется обогрев сверху, то есть, потолочный. Если требуется раннее выращивание культур, лучше воспользоваться напольным отоплением.
Стоит помнить, что керамические обогреватели не отличаются особой прочностью, и, к тому же, могут быть не безопасны для здоровья человека.
Монтаж потолочных обогревателей
Маленький инфракрасный потолочный обогреватель для бытового использования можно легко установить своими руками. Сделать это может профессиональный электрик либо обычный человек, главное — в точности следовать всем этапам. Начинать надо с правильного размещения оборудования, меньше чем на 30 см к предметам обстановки и конструкциям помещения ставить прибор нельзя. Теперь надо определиться с тем, что входит в комплект обычного потолочного обогревателя:
- сам инфракрасный прибор (это может быть любая конструкция, включая стеклянные панели);
- элементы подвеса прибора;
- нагревательный электрический тэн;
- термоизлучающая пластина;
- крепежные элементы, стяжная пластина;
- саморезы, болты и прочее.
Схема устройства ИК-лампы для теплицы.
Часто в комплекте с обогревателями для установки на потолках уже идут все необходимые крепежные детали, это могут быть тросы, цепи и прочее. В таком случае получается идеально определить высоту обогревателя, при необходимости отрегулировать ее.
Этапы монтажа включают в себя:
- сначала надо выбрать место установки, отметить его простым карандашом;
- затем инфракрасный обогреватель вытаскивается из упаковки, располагается на горизонтальной ровной поверхности пластиной вниз;
- на потолке вворачиваются шуруп-кольцо, подвешиваются звенья цепи для крепежа, проверяется их надежность;
- обогреватель подвешивается на цепи на выбранную высоту между кронштейнами (все винты при этом должны войти в приготовленные пазы, после чего их плотно заворачивают);
- термоизлучающая пластина протирается спиртом перед самым подключением;
- концы кабеля соединяются с обогревателем и стационарной сетью в строгом соответствии со схемой, которую дает производитель;
- устройство с терморегулятором надо располагать примерно в 1,5 м от уровня пола, само устройство не должно находиться в поле действия лучей обогревателя, на сквозняке либо около других источников тепла.
Есть и другие варианты монтажа, например, при помощи клемм для стеклянных обогревателей. Эти бытовые приборы представляют собой декоративную панель из закаленного стекла, которая крепится к потолку при помощи клеммной колодки и саморезов
Есть газовые обогреватели, принцип монтажа которых также отличается, поэтому при покупке всегда обращайте внимание на то, как именно будет крепиться прибор, имеются ли у вас условия для его установки
Инфракрасные обогреватели сегодня используются не только для обогрева частного дома, но и для магазинов, кафе, промышленных цехов, даже для открытых пространств. На это способны далеко не все обогревательные приборы. На данный момент это наиболее перспективный тип обогревателей, обладающих самыми различными преимуществами.
При установке можно соблюдать наименьшую длину от самого прибора до конструкций и предметов обстановки, то есть ИК-обогреватели абсолютно безопасны. Производители сегодня предлагают нам различные модели, среди которых газовые приборы для крепления к потолку, промышленные и бытовые, уличные. Сами приборы могут быть изготовлены из специальной пленки, стекла, иметь различные нагревательные элементы. Установить бытовые ИК-приборы также очень просто, обычно достаточно монтажа потолочных креплений, сам прибор фиксируется при помощи специальных кронштейнов, клеммных колодок либо подвешивается на цепях и тросах.
Виды инфракрасных обогревателей для теплицы
Инфракрасные обогреватели можно разделить на две группы по форме исполнения.
В виде инфракрасных ламп
Лампы выпускаются двух основных видов: ИКЗ и ИКЗК.
ИКЗ — инфракрасные зеркальные. Внешне они похожи на обычные галогенные лампы, но создаваемое ими излучение находится в инфракрасной, а не в видимой части спектра.
ИКЗК — инфракрасные зеркальные красные. Они излучают больше инфракрасных лучей, чем предыдущий вид. Их колбы изготавливают из темно-красного стекла, из-за чего такие лампы светят слабо, но дают интенсивное инфракрасное излучение.
Основное преимущество ИК-ламп в сравнительно невысокой цене, но и служат они не очень долго — в среднем около года.
В виде плёночных (ленточных) панелей
Плёночные ИК-обогреватели изготавливаются из полимерной плёнки, на которую наносится углеродная паста. Поверх наклеиваются карбоновые нити, к которым подводятся контакты из медной фольги. Такие обогреватели нагреваются в среднем до 45°С, а в процессе работы излучают длинноволновые ИК-лучи (от 5 до 20 мкм). По сравнению с лампами они стоят дороже, но и срок службы намного дольше — более 20 лет при условии их периодического использования.
Лучшие инфракрасные обогреватели
Инфракрасные зеркальные обогреватели 4
Инфракрасные зеркальные красные обогреватели 3.8
Плёночные ИК-обогреватели 4.7
Как выбрать подходящий
Перед покупкой ИК-излучателя нужно определиться, какая мощность необходима для достаточного обогрева теплицы. Этот показатель высчитывается из соотношения: 1000 Вт на 10 м2. На всякий случай лучше взять прибор чуть мощнее, чтобы был запас.
При выборе переносного ИК-обогревателя лучше остановиться на более мощных моделях от 1200 Вт и более. Этого хватит, чтобы прогреть теплицу 12 м2.
Для обогрева теплицы, накрытой плёнкой в один слой, или парника из поликарбоната также можно воспользоваться следующей методикой расчёта:
- Определите площадь обогрева.
- Примерно определите, сколько приборов нужно разместить в теплице для её равномерного обогрева.
- Рассчитайте необходимое количество тепла для прогрева всего пространства. Для этого всю площадь нужно умножить на 3, а затем домножить ещё на коэффициент 7,5 (для плёнки) или на 3,5 (для поликарбоната). Далее полученную величину нужно умножить на разницу температур внутри и снаружи. Допустим, снаружи 5 градусов, а вам нужно, чтобы в теплице было 15. Тогда умножаем на 10.
Таким образом пример расчёта для парника из плёнки может быть таким:
Далее полученную величину нужно разделить на планируемое количество приборов. Так мы получим необходимое значение мощности для одного обогревателя.
Потолочные и настенные инфракрасные обогреватели
До недавнего времени кабельный обогрев теплиц считался самым надежным и экономичным способом. Но более конкурентной оказалась инфракрасная инновация – пленка и потолочные обогреватели, которые нагревают не воздух, а сами предметы, что куда экономичнее и эффективнее.
Инфракрасный обогрев идеален для теплиц – растения растут куда быстрее, а урожай собирается намного раньше и в большем объеме.
Главные преимущества инфракрасного обогрева:
- Равномерный обогрев по всей площади теплицы
- Воздух в теплице не пересушивается, а влажность поддерживается на постоянном уровне
- Рост болезнетворных вирусов и бактерий подавляется
- Тепло отдается медленно и по принцу «снизу вверх»
- Благотворно влияет на рост растений
- Значительно уменьшается циркуляция пыли по всей теплице
Так, потолочные инфракрасные обогреватели мобильны, компактны и не занимают собой такую полезную площадь, как стены и пол теплицы. Они легко монтируются на потолок и так же легко демонтируются – без какой-либо помощи электрика.
Работают они бесшумно, что важно и для растений, и для человека. А с помощью их по всей теплице можно создавать достаточно различные по характеристикам температурные зоны, поэтому под одной крышей теперь можно выращиваться совершенные разные по капризам культуры. Сама же высота подвеса инфракрасных обогревателей напрямую зависит от того, какая нужна температура почвы
Так, при выращивании рассады ИК обогреватели опускаются к земле пониже, а по мере роста растений – поднимаются
Сама же высота подвеса инфракрасных обогревателей напрямую зависит от того, какая нужна температура почвы. Так, при выращивании рассады ИК обогреватели опускаются к земле пониже, а по мере роста растений – поднимаются
Что хорошо, потолочные ИК обогреватели можно использовать даже при высокой влажности, которой обычно и отличается закрытый грунт. Принцип их работы достаточно прост: сначала нагревается почва, а от нее уже – окружающий воздух. Это чем-то схоже с природным процессом нагрева нашей планеты солнцем, а потому абсолютно естественно. Растения же чувствуют себя в таких теплицах прекрасно, ведь воздух не пересушен, а тепло идет мягкое и не обжигающее. Само реле температуры идет с инфракрасным обогревателем в комплекте, а потому ничего дополнительно приобретать и выдумывать не нужно. Минимальная температура на нем +5˚С, что для теплицы как раз в точку. А монтаж такого обогревателя очень прост.
Бывают потолочные обогреватели разными и по спектру действия – устаревшие модели имеют плоскую излучающую поверхность, а более новые – сферическую, благодаря которой угол рассеивания тепловых лучей способен достигать 120 градусов. А это значительно улучшает равномерность обогрева всей теплицы, и экономит электроэнергию на 50% – ведь теперь греется не воздух, что зря, а сама почва. Только желательно, чтобы каждым ИК обогревателем в теплице управлял своей терморегулятор – тогда разница между началом и концом теплице в температуре будет несущественна.
Как рассчитать количество и интенсивность работы инфракрасных обогревателей? Итак, можно взять за пример обычную теплицу длиной 6 м и шириной в 3 м. Для нее будет достаточно двух инфракрасных обогревателей, которые смогут равномерно распределить тепло по всей теплице. Больше всего подойдут ИК обогреватели длиной 1,7 метра – тогда основанная зона прогрева окажется в длину – около 2,5 метров, и шириной 3 метра. Мощность же этих обогревателей будет находиться в пределах 1000-1350Вт. А вот для более длинной теплицы, например, 8-9 метров, инфракрасных обогревателей уже нужно будет трое.
Современные инфракрасные обогреватели имеют совсем небольшой вес и намного тоньше и элегантнее своих предшественников. Они просты в монтаже, а тепло излучают мягкое, наиболее приятное для растений.
Основные правила
В теплицах с большой площадью необходимо подключение к общей сети газопровода, теплицы небольших размеров можно отапливать газовыми баллонами.
Для обогрева помещения газом можно использовать различное отопительное оборудование: газовые горелки или калориферы. Каждый из них имеет свои особенности. Использование горелок более опасно. Однако при условии, что в конструкции теплицы не будет деревянных элементов, можно прибегнуть к горелкам. В таком случае горелки просто нужно подключить к баллонам и расставить по всей площади помещения, требующего обогрева. Монтаж калориферной системы требует больших затрат и усилий, однако этот вариант в дальнейшем окажется более удобным в эксплуатации.
Особое внимание необходимо уделить равномерному распределению тепла в помещении, так как это представляет наибольшую сложность при организации газового отопления. Для этого необходимо подключить к газовому баллону достаточное количество горелок, которые будут распределены по помещению равномерно. При этом обеспечение газового отопления теплицы требует соблюдения определенных мер безопасности
Например, доступ к газовым горелкам не должен быть чем-либо затруднен. При возникновении каких-либо неполадок в их работе должна быть возможность их немедленно отключить. Кроме того, газовое оборудование нуждается в постоянном профилактическом обслуживании
При этом обеспечение газового отопления теплицы требует соблюдения определенных мер безопасности. Например, доступ к газовым горелкам не должен быть чем-либо затруднен. При возникновении каких-либо неполадок в их работе должна быть возможность их немедленно отключить. Кроме того, газовое оборудование нуждается в постоянном профилактическом обслуживании.
Обогрев с использованием газа требует обеспечения эффективной системы вентиляции. Может потребоваться установка вытяжки. Это связано с тем, что газовый обогрев со временем приводит к недостатку кислорода.
Преимущество калориферов в том, что они способны обеспечить достаточное количество тепла и при этом перемешивают нагретый воздух. Единственный их недостаток – высокая стоимость. Прежде всего, затраты потребуются для монтажа полиэтиленовых перфорированных труб, которые должны образовать целую систему. Кроме того, необходима установка дымохода, который обеспечит вывод продуктов горения из помещения.
Как сделать теплый пол в теплице
Наиболее интересным и эффективным решением для отопления теплицы может стать теплый пол. Суть теплого пола – это целенаправленный подогрев грунта под растениями.
Преимущества теплого пола очевидны, это:
- Автоматический контроль заданной температуры грунта;
- Надлежащее сочетание температуры воздуха и почвы;
- Экономный расход тепловой энергии.
Для того чтобы сделать теплый пол в теплице, необходимо понять принципиальную схему их нагревания. Монтаж теплого пола начинают со снятия плодородного слоя почвы на той зоне теплицы, где будут прокладываться трубы. Трубы используются всевозможные, как асбестоцементные, так и пластиковые канализационные соответствующего диаметра, подойдет для этих целей и металлопластика.
Слой почвы снимается на глубину до 50 см. После снятия плодородного слоя почву утрамбовывают и укладывают теплоизоляционный слой, который делают из жесткого пенопласта или пенополистирольных плит толщиной около 10 см, затем идет слой гидроизоляции, для которого можно использовать обычную полиэтиленовую пленку. Следующий слой формируется песком высотой не менее 5 см, по песчаному слою укладываются подготовленные трубы или электрические нагревательные элементы, выводя наружу патрубки.
Слой с трубами или нагревательными элементами защищают армированной специальной сеткой, на которую возвращают ранее снятый грунт. Патрубки соединяют с коллекторами, которые подключают к источнику тепла, если используются трубы для теплого пола, то обязательно подключают насос для принудительного нагнетания в систему воздуха или воды. Не всегда теплый пол может поддерживать комфортную температуру воздуха в теплице, поэтому, как правило, теплый пол совмещают с устройствами обогрева воздуха любым из предложенных способов. Затраты на монтаж теплых полов окупаются рекордной урожайностью, качеством выращенного урожая и, конечно же, получением ранней, а то и круглогодичной сельхозпродукции.
Инфракрасные обогреватели
Наиболее востребованной системой обогрева теплиц из поликарбоната является ИК-обогреватель. В настоящее время такая разработка является главным конкурентом для классических кабельных, газовых или электрических приборов, и это не удивительно. Применение инновационных технологий и специфический принцип работы снижает энергопотребление в несколько раз, при этом продуктивность и качество обогрева достигает максимальных показателей.
При обустройстве в теплице ИК-приборов можно заметить существенное улучшение роста и развития культур. Процент урожайности быстро растет, при этом собирать спелые плоды удается намного раньше, чем ожидалось. Другие системы не способны продемонстрировать такие результаты, что заставляет опытных огородников менять приоритеты и отдавать предпочтение инновационным решениям.
Инфракрасные обогреватели не требуют больших финансовых вложений, при этом выполнить монтаж такой конструкции в парнике может любой желающий. В отличие от остальных типов ИК-панели обогревают почву и окружающие предметы, а не воздух. В результате проблем с низкой влажностью воздуха не бывает, а КПД прибора заметно повышается.
Преимущества системы
Конструкция обогревателей предусматривает наличие ИК-излучателей из керамики, которые расположены в оправе из специальной зеркально-полированной стали. Принцип их работы построен на воспроизведении лучей, имитирующих солнечное освещение и комфортную температуру. В результате тепло поглощается окружающими предметами в теплице, а затем поступает в воздух. В отличие от остальных обогревательных систем, инфракрасные модели покрывают лучами обширную площадь, обеспечивая отличный тепловой эффект, напоминающий солнечный.
Помимо этого, у этих устройств имеются и другие достоинства, делающие их довольно востребованными:
- Оптимальное распределение теплового потенциала. При использовании ИК-обогревателей исключается вероятность неравномерного распределения тепла, которое характерно для остальных приборов. В результате воздух прогревается отовсюду, а не поднимается наверх или остается снизу, что не очень хорошо для почвенного состава. При обогревании теплицы ИК-устройством происходит накапливание тепла на предметах, поэтому нужные участки сохраняют полученный уровень независимо от температуры воздуха.
- Практичность и простота эксплуатации. С помощью инфракрасных обогревателей можно обустроить комплексную систему с несколькими зонами и выставлением нужной температуры для каждого участка. Это также положительно сказывается на расходе энергетических ресурсов, ведь электроэнергия не будет уходить на всю площадь теплицы.
- Экономичность. Если правильно обустроить инфракрасную систему обогрева в теплице, то это позволит достичь до 40% экономии электроэнергии.
Подробная информация об инфракрасных обогревателях;
Советы по выбору
При выборе инфракрасных обогревателей с терморегулятором для теплицы, необходимо учитывать некоторые рекомендации и критерии. Кстати, опытные садоводы утверждают, что после появления системы обогрева в теплице показатели урожайности достигают 40%. При этом внутренний микроклимат не нарушается и не иссушается под влиянием инфракрасных лучей, что избавляет огородников от необходимости дополнительно оптимизировать влажность воздуха.
Оборудование теплицы инфракрасной системой отопления
Инфракрасная система отопления теплицы может быть подвесной, заглубленной или смешанной в зависимости от потребностей овощевода.Итак:
- Если укрытие используется только в сезон и предназначается для выращивания теплолюбивых культур, достаточно верхнего излучения;
- Если вы занимаетесь ранним выращиванием рассады и зелени(см.Зелень в теплице), для прогрева почвы после зимних морозов эффективнее будет использовать оборудование, проложенное в толще грунта;
- Для круглогодичного овощеводства или цветоводства желательно потратиться на комплексное отопление.
Как это осуществляется на практике?
Обогрев сверху
Самый простой и доступный способ – закрепить обогреватели на стенах теплицы или подвесить к потолку, подключив их к источнику энергии и направив на грядки
Так как вес тепловых пластин не превышает 3-5 кг, ограничения по их количеству нет, важно лишь правильно рассчитать необходимую мощность с учетом формы и площади парника.В качестве источника излучения система инфракрасного отопления в теплицах может использовать обогреватели или лампы:. Обогреватели представляют собой заключенные в защитный кожух инфракрасные керамические излучатели. Для эффективного распределения лучей кожух снабжается рефлектором, а для удобства подключения – монтажной колодкой с кабелем.
Инструкция по установке прилагается к каждому прибору, поэтому монтаж не вызовет у вас затруднений
Для эффективного распределения лучей кожух снабжается рефлектором, а для удобства подключения – монтажной колодкой с кабелем.
Инструкция по установке прилагается к каждому прибору, поэтому монтаж не вызовет у вас затруднений
Обогреватели представляют собой заключенные в защитный кожух инфракрасные керамические излучатели. Для эффективного распределения лучей кожух снабжается рефлектором, а для удобства подключения – монтажной колодкой с кабелем.
Инструкция по установке прилагается к каждому прибору, поэтому монтаж не вызовет у вас затруднений.
ИК-обогреватель
Как правило, он осуществляется на расстоянии от полутора до трех метров друг от друга, это расстояние зависит от габаритов и мощности обогревателей, их высоты над уровнем посадок и температуры в теплице. Подробнее монтаж излучающего оборудования можно изучить, посмотрев видео, предложенное в этой статье.

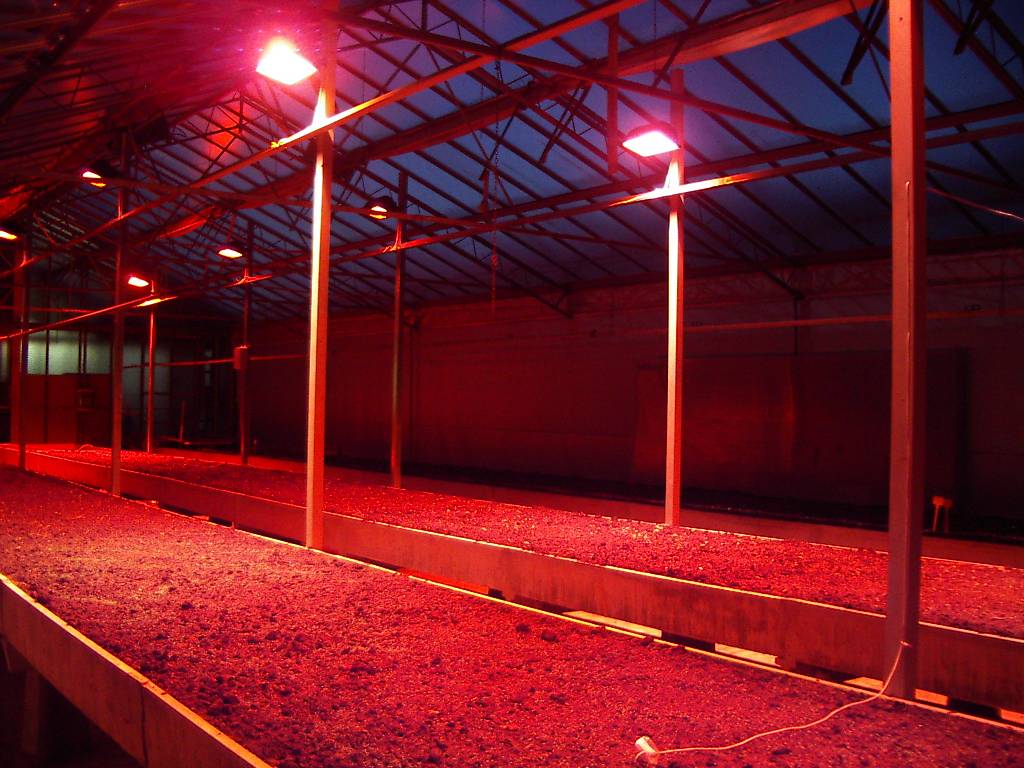

ИК-лампа
И лампы, и обогреватели устойчивы к механическим воздействиям, перепадам температур, влиянию химических реагентов и высокой влажности воздуха.
Смонтированная система инфракрасного отопления для теплицы располагается на высоте не менее метра от растений, но более точно это расстояние определяется с учетом площади обогрева и необходимой температуры, требуемой для выращивания тепличных культур. При этом чем выше будет находиться обогреватель, тем большую площадь он охватит, но тем меньше тепла получит почва.
Обогрев снизу
Для непосредственного обогрева почвы снизу используются инфракрасные системы для отопления теплиц в виде специальных пленок, уложенных в грунт.Монтаж производится по одной из выбранных схем:
Горизонтальный. В этом случае пленка укладывается под грядки на глубину не менее 50 см от поверхности.
Устройство нижнего обогрева с помощью ИК-пленки
Вертикальный. Пленочный обогреватель устанавливается вертикально в грунт между грядками и по периметру теплицы.
Нижний обогрев сложнее в монтаже, но экономичнее, так как лучевая энергия греет непосредственно почву и воздух на нижнем уровне укрытия, что снижает потребление электроэнергии.
Схема подсоединения пленки к сети и терморегулятору
Этот способ имеет и некоторые недостатки
Например, при замене грунта в теплице, которую многие овощеводы проводят ежегодно для профилактики заболеваний растений, приходится соблюдать осторожность, чтобы не повредить систему
Примерный расчёт необходимого числа обогревателей
Чтобы создать в помещении оптимальный климат, нужно не ошибиться в выборе. Необходимо знать технические характеристики оборудования: диапазон рассеивания инфракрасных лучей и производительность.
Рассмотрим наглядно конкретную ситуацию. К примеру, если выбрать подвесные модели на 1,5 кВт, они способны обогревать приблизительно 3 м2. Предположим, что площадь теплицы составляет 72 м2, значит, необходимо купить 12 приборов.
Чтобы верно определить, сколько понадобится ИК источников обогрева, зададим исходные данные:
- Теплица, параметры которой 5х10 м.
- Растения выращиваются на установленных в два ряда столах
Под такие условия у нас подходят два вида обогревателей: EСL-I 500 Вт и EСZ 250 Вт
Расчет количества нагревателей EСL-I 500 Вт
Шаг монтажа таких инфракрасных обогревателей для теплиц – 3 м, высота установки – 1,5 м.
Таким образом, количество EСL-I 500 Вт составит 9 (3х3) штук общей мощностью 4,5 кВт.
Расчет количества нагревателей EСZ 250 Вт
Высота установки таких ИК тепличных обогревателей – 1 м, шаг монтажа – 1,5 м.
Таким образом, получаем 21 штуку (7х3). Учитывая, что площадь теплицы 50 кв. м, необходимая мощность для обогрева 5,2 кВт.
Подогрев грунта в теплицы
Помимо самого помещения, нам следует еще задуматься о подогреве почвы. Увеличив температуру почвы до 30 градусов по Цельсию, рост растений станет значительно выше.
Следует потрудиться, чтобы достигнуть нужного результата.
Как обустроить отопление почвы пошагово:
- Пенопласт, который послужит теплоизолятором, кладем на грядку.
- Чтобы тепло равномернее распределилось, засыпаем 10 сантиметров песка, который раннее необходимо просеять.
- Сверху песка стоит положить карбоновую пленку. Так же подойдет термокабель.
- Всё это снова засыпается песком, а сверху укладывается грунт. Толщина грунтовой прослойки 30 сантиметров.
- На глубине 15 сантиметров устанавливаются датчики температуры, которые необходимо подсоединить к терморегулятору.
Термостат калибруется так, чтобы он начал работать в автоматическом режиме, что позволит поддерживать нужную температуру, которая позволит усилить рост растений в теплице.Все основные работы закончены. Теперь смело можете устанавливать освещение и вентиляция, после чего сажать рассаду. Тепло рассаде обеспеченно.
Крепление ИК обогревателей в теплице
Крепление устройств обычно осуществляется к потолку. Когда такой возможности нет, дачники делают штативы из металла и крепят панели к ним.
Полезный совет! Самодельные приспособления, как правило, изготавливают из подручных материалов. Лучше всего располагать приборы в шахматном порядке.

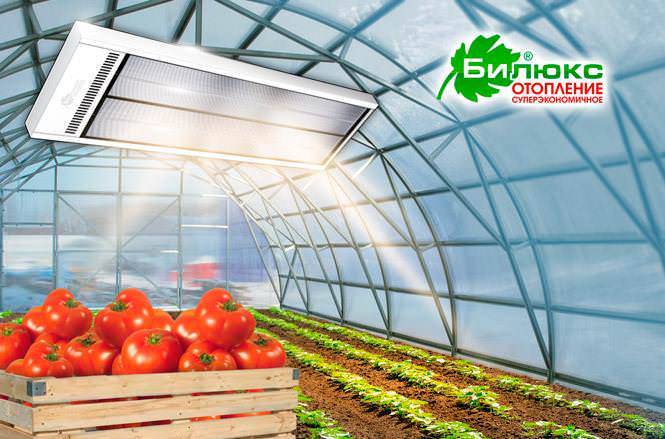

Отопление теплицы инфракрасными обогревателями Билюкс
При выборе способа отопления всегда встаёт ценовая сторона вопроса. Инфракрасные обогреватели для теплиц являются не только одним из самых оптимальных вариантов по стоимости, но и самыми эффективными и безопасными для жизни растений и человека. Если площадь помещения достаточно большая, то приобретать такие источники отопления можно поэтапно, дабы не наносить урон своим финансам.
Enter the text or HTML code here
Плюсы и минусы инфракрасных обогревателей
Инфракрасные обогреватели: плюсы и минусы
Хороший КПД благодаря непосредственной передаче тепловой энергии окружающей обстановке;
Экономичность (экономит 40–60% электроэнергии);
Быстрый обогрев;
Возможность сфокусировать тепловое излучение;
Удобная регулировка температуры обогрева (при наличии термостата);
Простота установки;
Бесшумность работы.
Некоторые модели ИК-обогревателей стоят достаточно дорого;
Нужно правильно рассчитать мощность обогревателей и их количество, чтобы окружающие предметы не нагревались слишком сильно, но теплица при этом хорошо прогревалась.
