Запоры на гаражные ворота своими руками

Возможные конструкции

Было придумано значительное количество разновидностей запорных механизмов для гаражных ворот. Среди основных видов можно выделить:

вертикальные;
горизонтальные.

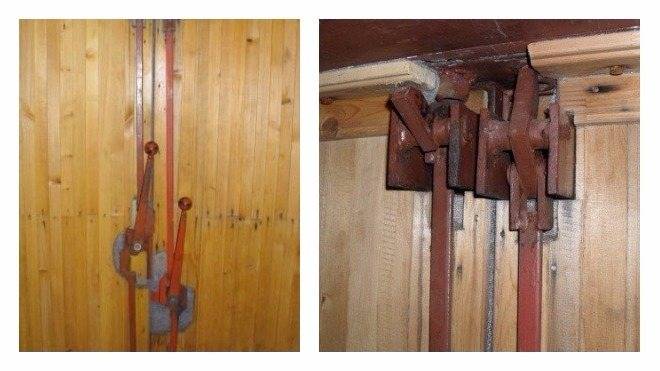

Вертикальные засовы получили широкое распространение в конструкции гаражных ворот. Они отличаются высоким удобством и простотой обслуживания. Такие засовы легко быстро закрыть и довольно сложно взломать, т. к. часто приходится повреждать часть створки. Такой вариант гаражного запора отлично подходит для распашных створок, т. к. для подъемных он будет просто бесполезен. Конструкция такого элемента представляет собой небольшой крюк из арматуры, который вставляется в держатель ворот и фиксируется в отверстии, которое сверлится в полу и металлической раме. Чтобы засов было сложнее выбить, его рукоятка помещается между двумя упорами.

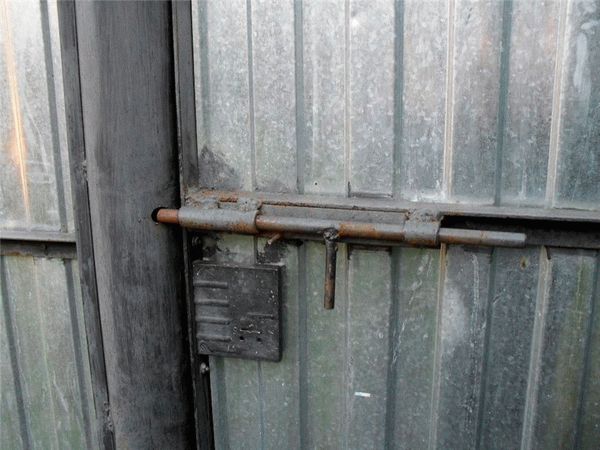

Конструкция стандартного горизонтального засова хорошо известна практически каждому. Подобный механизм использовался или используется в виде щеколд на межкомнатных дверях. Такой запор можно встретить практически на каждой калитке, а также в гараже наряду с вертикальным засовом. Каждый из этих двух видов получил различные модификации, которые призваны улучшить функциональность и безопасность. Одним из них является запор с пружиной. Обычно он устанавливается с внутренней стороны на калитку или гаражные ворота. Пружина постоянно возвращает фиксатор в исходное положение. Чтобы закрепить его в открытом состоянии, требуется использование дополнительных фиксаторов.

Среди более сложных конструкций запоров для гаражных ворот можно выделить такие:

врезной;
сдвижной засов;
винтовой;
ригельный;
пазовый.

Хороший врезной замок стоит хороших денег. Если говорить точнее, то используются не врезные, а накладные замки. Такие запоры имеют большие габариты и значительный вес. Для установки требуется сделать специальное отверстие в створке, чтобы через него вывести замочную скважину. Ключи от такого замка для гаражных ворот имеют большую длину и вес, поэтому не всегда удобно их брать с собой. Сдвижной засов также является довольно популярным. Это накладная конструкция, которая применяется не только в гаражах. Конструкция представляет собой основу в виде планки с кольцом. По ней перемещается еще одна планка с кольцом, которая заходит в паз на второй створке. При совмещении колец внутрь вставляется замок, чтобы зафиксировать их. Монтаж такого запора может производиться как снаружи, так и изнутри.

Винтовой засов устанавливается изнутри гаражных ворот. Он представляет собой горизонтальный ригель, на котором сделаны засечки или нарезана резьба. Открыть его можно с помощью ключа со схожей засечкой. Но стоит понимать, что сдвинуть такой ригель не составит труда и обычным металлическим предметом, который будет иметь изгиб и требуемую толщину. Преимуществом является простота изготовления конструкции. Ригельный реечный засов представляет собой металлическую планку, которая перемещается в салазках и удерживается пружиной. Сверху планки сделано несколько засечек, через которые проходит ключ с такими же засечками. Изготовить такую конструкцию засова для гаража легко своими руками. Ригельный реечный замок является долговечным, но неустойчив к взлому, т. к. довольно легко подобрать требуемый ключ.

Обратите внимание! Чтобы повысить надежность любого из механизмов, необходимо смонтировать дублирующий запорный модуль. Последний вид запорного механизма представляет собой сердечник замка, на конец которого установлена шестеренка

При вращении сердечника вращается шестеренка и сдвигает засов в одну из сторон

Несмотря на свою простоту, засов является очень эффективным и безопасным. Его сложно взять усилием

При вращении сердечника вращается шестеренка и сдвигает засов в одну из сторон. Несмотря на свою простоту, засов является очень эффективным и безопасным. Его сложно взять усилием

Последний вид запорного механизма представляет собой сердечник замка, на конец которого установлена шестеренка. При вращении сердечника вращается шестеренка и сдвигает засов в одну из сторон. Несмотря на свою простоту, засов является очень эффективным и безопасным. Его сложно взять усилием.

Различные запоры на ворота

Практически на каждой калитке и створке дома или коттеджа стоит запор для ворот, причем это далеко не декоративная вещь. Частные владения неустанно требуют к себе мужского внимания, и для хозяина всегда найдется над чем поработать. Визитной карточкой каждого дома являются его входные ворота, и не стоит пренебрегать внешним видом этого элемента ограждения. К тому же ворота несут в себе функции безопасности, оберегая жилище от непрошеных визитеров.

Конструкция простого запора для ворот

Варианты запорных устройств

Чем отличаются запоры для ворот от обычных замков? Прежде всего, отсутствием ключа. Нет необходимости носить с собой лишние ключи, так как в любой момент можно надежно закрыть створку при помощи запора.

Засовы вертикального типа. Достаточно удобная конструкция, позволяющая надежно закрепить створки ворот либо калитки. Наиболее частое ее использование — запор для распашных ворот гаража. Для фиксации створок ворот применяются металлические прутья с ручками, входящие в пазы пола и потолка, надежно фиксируют ворота в закрытом положении. Фиксацию самих запоров обеспечивают крепления на воротах, выполненные в виде полок, куда заводятся ручки запора путем их поворота.

Простой засов вертикального типа на воротах

Различные размеры засов на пружинах для ворот

Современные виды запоров

Прогресс не стоит на месте, и сейчас уже не редкость увидеть на воротах электроприводы либо электрические замки. Для автоматики распашных ворот используются как приводы соленоидного типа, так и устройство, состоящее из электродвигателей и тросов. Последний тип часто собирается самостоятельно, если это, конечно, не касается откатных ворот, которые работают именно по этому принципу.

Электромагнитные замки довольно часто встречаются в специальных магазинах и организациях, занимающихся системами контроля доступа. Принцип их работы в том, что при подаче на него напряжения срабатывает электромагнит, который притягивает к себе калитку или створку ворот. Причем притяжение происходит с довольно большой силой, и без спецтехники открыть такие ворота практически невозможно.

Смонтированный электромагнитный замок для ворот

Электромеханические замки практически не отличаются от обычных замков, кроме того, что ригель в нем приходит в движение с помощью электричества, и открыть такой замок можно не только механическим ключом. Оба вида замков активируются при помощи магнитного ключа, радиобрелка, магнитной карты, RF- метки, скрытой кнопки, кодовой панели и тому подобными системами.

Вариант электромагнитного замка для сварных ворот

Из наиболее экономных вариантов существуют механические кодовые замки. Они открываются при одновременном нажатии на определенные группы цифр.

На рынке представлен очень широкий выбор замков и запоров для калиток и ворот. Различные конструкции засовов и их типы позволят практически каждому владельцу подобрать засовы на свой вкус и под свои нужды. Выбор устройства зависит от цели, которую требуется достичь, и, естественно финансовых возможностей. Некоторые простые виды запоров возможно изготовить самостоятельно в домашних условиях.

Схема с размерами для изготовления самодельного засова на ворота

Конечно, иногда достаточно купить стандартный механизм, но часто владельцы участков собирают их сами.

Самостоятельное изготовление засова

Пример конструкции самодельного засова на ворота

Для изготовления засова потребуются следующее оборудование и детали:

металлический штырь;
тиски;
пружина;
молоток;
болгарка или пила по металлу;
набор ключей или отверток;
шуруповерт.

Прежде всего, необходимо собрать основу засова. Чтобы это выполнить, нужно прикрепить к пластине держатели стержня. Далее следует установить на стержень ручку и установить его совместно с пружиной в каркас.

Заключение по теме

Чтобы смонтировать готовый засов на металлическую поверхность, нужно прикрепить его к ней с помощью болтов, предварительно просверлив под них отверстие. К дереву механизм прикрепляется при помощи саморезов, закрутить которые нужно шуруповертом или отверткой.

Пример самодельного вертикального засова на ворота

Для запорного стержня необходимо просверлить отверстие на косяке калитки — это необходимо для фиксации стержня, в результате чего будет фиксироваться и сама дверь. При наличии небольшого опыта и соответствующего инструмента несложно собрать и установить засов для ворот своими руками, значительно увеличив безопасность частной территории.

Разновидности засовов

Существует много разновидностей запоров, некоторые из которых находятся в свободном доступе в хозяйственных магазинах. Но в последнее время хозяева предпочитают самостоятельно создавать запорные механизмы, используя такие материалы, как металл (прутки, швеллеры, полосы) или дерево.

Задвижка на ворота из дерева изготавливается под деревянные въездные ворота, что же касается задвижки из металла – она более универсальная и устанавливается на комбинированные, металлические, профилированные или деревянные ворота. Существуют различные методы изготовления. Например, ковка – изделия отличаются надёжностью и привлекательным внешним видом

Вот только для этого метода важно иметь определённые знания, навыки и оборудование. Так как оборудование для ковки использовать не так уж и просто хозяева предпочитают использовать в работе компактные сварочные аппараты, болгарки, дрели и пр. Среди самых распространённых типов засовов стоит отметить такие:

Среди самых распространённых типов засовов стоит отметить такие:

Поворотные – типа «шлагбаум», «вертушка» Отличаются простотой в изготовлении, надёжностью и прочностью удерживания створок. Чаще всего для производства используется деревянный брус. Из недостатков – изделие выглядит недостаточно современно, к тому же в некоторых конструкциях управлять механизмом тяжело физически. Хотя и не всегда данные параметры считаются недостатком, так как определённый дизайн ворот требуют более «грубого» выполнения засова.
Запор шлагбаум, длинным деревянным брусом
Поворотный запор
Короткий поворотный запор
«Щеколда» тоже относятся к поворотным, но устанавливать его,возможно, только при прочной фиксации одной из половин ворот. В основном используется на калитках и дверях.
Запор щеколда можно устанавливать при прочной фиксации одной из створок
Горизонтальные задвижные – «шпингалетные» или полосовые простого типа. Крепление изделия происходит на раму или оборотный механизм. Как в случае с «щеколда» на одну из створок дополнительно устанавливают фиксаторы или запоры вертикального типа.
Вертикальные задвижные – устанавливаются отдельно внизу на каждой створке ворот, что позволяет их надёжно фиксировать как в открытом, так и в закрытом положении. Если запоры устанавливаются в гараже, то крепление производится либо в верхней, либо в нижней (при условии надёжной рамы) части ворот. Если каркас легко погнуть, то лучше устанавливать сверху и снизу на каждой половине.

Вертикальный запор для ворот

По виду конструкции различают 4 типа.

Простой тип – засов. Собирается за короткое время. При этом они отличаются высокой прочностью и при сильных порывах ветра ворота не откроются.
Запоры на дополнительных проушинах. Для производства используется прочная сталь, часто монтируются на гаражные ворота.
Засов штырьковой – используются обрезки металлической трубы и металлические прутья. Прутья длиной от 0,5 до 1 метра.
Защёлка для откатных ворот откидного типа – работает за счёт 4 загнутых крюков и стальной пластины. Для производства можно использовать и дерево. Деревянный засов можно увидеть не только на воротах, но и на калитке.

Советы по отделке

После проведения сварочных работ необходимо все швы хорошо зашлифовать, чтобы убрать окалину и лишний металл. Столбы и каркас лучше обработать специальным антикоррозийным средством и окрасить.

Засовы для распашных ворот

Если вы планируете устанавливать на ворота автоматику, то сложные запоры и засовы не понадобятся. Но при желании можно поставить их. Вертикальные модели являются одними из самых часто встречающихся, так как их легко сделать своими руками из обычной арматуры:

Берём кусок круглой трубы диаметром немного больше, чем арматура. Отрезаем четыре куска одинакового размера.
Привариваем их к верхней и нижней планке каркаса ворот.
Берём четыре металлических прута и с помощью сварки или специального трубогиба сгибаем их под прямым углом. Один конец прутьев должен быть немного больше другого.
Делаем дрелью отверстия в нижней и верхней планке ворот, чтобы арматура в них заходила свободно.
В нижней части ворот (в грунт или фундамент) забиваем два куска трубы, которые будут выполнять роль фиксаторов.

Накладной горизонтальный засов обычно устанавливают на распашных воротах из профнастила на поперечные планки каркаса.

Привариваем квадратный кусок металла на планки ворот в средней части с двух сторон. Это необходимо, чтобы можно было на них наложить заводской засов.
Делаем дрелью отверстия и затем прикручиваем шурупами к металлическим планкам.
На специальные монтажные уши крепим навесной замок.

Видео: как сделать ворота с электроприводом

Распашные ворота с электрическим приводом можно построить самостоятельно. Следуя инструкции по монтажу и обшивке каркаса, установке автоматической системы, владелец дома сможет установить на своём участке надёжную и прочную конструкцию.

Варианты запорных устройств

Засовы вертикального типа. Достаточно удобная конструкция, позволяющая надежно закрепить створки ворот либо калитки. Наиболее частое ее использование – запор для распашных ворот гаража. Для фиксации створок ворот применяются металлические прутья с ручками, входящие в пазы пола и потолка, надежно фиксируют ворота в закрытом положении. Фиксацию самих запоров обеспечивают крепления на воротах, выполненные в виде полок, куда заводятся ручки запора путем их поворота.
Простой засов вертикального исполнения. В основном, используется для встроенных калиток и представляет собой уменьшенную копию вертикального запора. Монтируется в верхней либо нижней части калитки.
Горизонтальные засовы. Горизонтальная щеколда используется практически на любых воротах и калитках. Принцип работы практически ничем не отличается от вертикального типа затворов и, обладая достаточно простой конструкцией, является, пожалуй, самым распространенным видом засовов.
Засовы с фиксацией при помощи пружин. Этот вид запоров по большей части служит для фиксации ворот или калитки в проеме и устанавливается на внутренней стороне ворот. Конструкция с применением пружины позволяет без особых усилий приводить механизм в действие. Для большей надежности предлагается устанавливать дублирующие засовы.
Врезной замок. Обладая относительно высокой надежностью, этот вид запоров довольно легко купить практически в любом хозяйственном магазине и достаточно тяжело сделать своими руками. Для его установки необходимо просверлить отверстие в основе калитки. Недостатком является обязательное ношение с собой ключа от этого замка.
Сдвижные накладные засовы. Это устройство отличается своей простотой и устанавливается практически на любой тип материала. Этот запор можно устанавливать с любой стороны ворот, единственным обязательным условием является ровная поверхность материала. Усиленный плоский стержень обеспечивает этому типу засовов высокую надежность и крепость закрытия калитки. Часто такие запоры дублируются навесными замками, не позволяющими открыть засов при закрытом навесном замке.
Винтовые затворы монтируются на лицевой части ворот и также отличаются простотой в применении. Основой механизма служит штырь с нарезанной резьбой и основой под ключ, на которой присутствует маленький бугорок и прорезь. При помощи ключа с идентичным основе вырезом и шпилем устройства затвора активируется. Данный тип замков достаточно прост и его не составит труда сделать своими руками, но сам механизм требует довольно много свободного места в калитке для его установки. Тем более, что подобрать ключ к такому замку не составит труда, так что не стоит на него сильно надеяться.
Реечный ригельный засов. Этот тип замков достаточно тяжело сделать в домашних условиях без наличия токарного инструмента и соответствующего опыта. Механизм состоит из ключей с вырезанными на них специальными пазами и соответствующей этим пазам основы засова. Такое устройство имеет достаточно долгий срок службы и отличается своей надежностью, однако и для такого варианта запоров ключи довольно просто подделываются. Эти засовы рекомендуется дополнить другими типами запоров.
Пазовый запор с поворотным механизмом. При довольно простой конструкции, этот механизм обладает высоким качеством и уровнем защиты от вскрытия замка. Однако, несмотря на невысокую сложность устройства, его самостоятельное изготовление требует довольно много опыта и соответствующего инструмента. Принцип работы механизма основывается на том, что ключ при входе в замочную скважину с помощью круговых движений задействует шестеренки механизма, который в свою очередь открывает либо закрывает ворота.

Разновидности засовов

Существует несколько видов засовов на ворота, которые под силу сделать своими руками любому мастеру, даже если у него нет опыта в этом деле. Принято классифицировать их по методу крепления, по виду конструкции.

Если сравнить засовы только по методу крепления, то весь ассортимент строительных магазином получится разделить на три группы. Горизонтальные засовы визуально похожи на обычную щеколду, только большого размера. Составные части такие же – есть внешняя часть, петля-фиксатор и подвижный стержень. Последний изготавливается из металла. Благодаря конструкции многие горизонтальные засовы называют шпингалетом.

Обычно такой засов закрепляется на верхней части ворот, реже – на средней части. Однако при желании можно разместить засов даже в нижней части ворот.

Вертикальные засовы визуально похожи на горизонтальные. Располагают их на верхней или средней части ворот. Однако у них отличается вид крепления. Засов двигается за счёт стальных прутов. Использовать вертикальные модели – отличный способ, как сделать запоры на распашные вороты.

Третья подгруппа – дополнительные запоры, которые располагают не на внутренней стороне ворот, а снаружи. Этот засов не может быть единственным на воротах с точки зрения безопасности. Поэтому на тыльной стороне ворот обязательно устанавливается либо вертикальный, либо горизонтальный запор.

Разные конструкции

Другая классификация подразумевает разделение всех моделей по конструкции. Самая простая – засов. Собирается из минимального количества деталей. Именно поэтому многие мастера интересуются, как сделать засов на калитку своими руками. Несмотря на простоту механизма, засов отличается надёжностью. Он прочен, его сложно сломать с помощью механического воздействия. Засову не страшны тяжёлые погодные условия: даже в регионах, где постоянно ветреная погода, можно устанавливать на ворота засовы.

Второй тип защитных механизмов – запоры на проушинах. Не так часто можно увидеть на воротах, в основном запор устанавливается на гаражной двери. Сборка механизма простая, с ней может справиться даже непрофессионал.

Штырьковый запор несложен для изготовления. Однако есть особенность – у замка очень большие размеры. То есть для самостоятельной установки придётся устанавливать в землю два боковых штыря. А для изготовления запора необходимо будет найти две полуметровых арматуры.

Для изготовления откидной защёлки нужны стальные детали: четыре крюка и пластина. Но в некоторых случаях мастер может использовать деревянные крюки и пластины. Алгоритмом сборки откидной защёлки мастер интересуется, если хочет знать, как сделать задвижку на калитку своими руками.

Есть несколько разновидностей уже готовых моделей. Самая простая – ручка. Она бывает пружинной или поворотной. Несмотря на внешнюю простоту, собрать ручку в домашних условиях сложно. Этот вид запора состоит из нескольких петель, стержня, который искривлён в определённой форме, а также нескольких петель. Конструкция универсальна: установить можно на калитки или на дверь гаража.

Накладной замок тоже относится к запорам. Механизм состоит из двух частей: погружной и замочной конструкции. Самые простые разновидности закрываются с помощью ключа. Но есть и электронные механизмы.

Электроника задействована и во врезных замках с кодовым ключом. Там запирающий механизм может быть магнитный или электромеханический.

Рассмотрим изготовление каждого из типов засовов более подробно

Устройство “Вертушки” своими руками

Вертушка – один из самых старых и популярных типов засова. Она может применяться на въездных или гаражных воротах, часто используется для запирания амбаров, сараев и других помещений, где имеются двустворчатые распашные ворота. Это самый “народный” и простой в изготовлении тип. Главное преимущество – его очень просто сделать самостоятельно. Подобный засов для распашных ворот придется делать своими руками еще и потому, что промышленно их не выпускают. Он изготавливается отдельно для каждых ворот.

Взять брус или стальную полосу (тонкий швеллер) необходимой длины. Рекомендуемая длина – примерно 2/3 ширины створки ворот, чтобы он захватывал не менее трети каждой створки для надежности. Обычно она равняется метру. Если это деревянный брус, то его толщина должна быть не менее 5 мм, если стальная полоса, то от 5 мм при ширине около 50 мм.
В одной из створок, недалеко от края (60-100 мм), необходимо проделать сквозное отверстие под болт М10 – М12. Болт должен иметь широкую головку и достаточную длину (толщина ворот + толщина запорного бруса + толщина 2 шайб + место на 2 гайки).
Головка болта должна быть не видна или иметь сточенные грани, чтобы ее нельзя было выкрутить снаружи.
Брус или швеллер просверливается посредине и надевается на болт, закрепляясь контргайками.
На обеих створках закрепляются неподвижные швеллеры, в которые брус или полоса входят при повороте. Прорези могут быть сделаны клиновидными, чтобы створки прочнее и легче притягивались при закрывании.

Данный тип засова характеризуется высокой прочностью, надежностью и прижимной способностью. К тому же он очень популярен у тех, кто стремиться делать все сам.

Толщина деревянного бруса должна для запора быть не менее 50 мм

Засов на ворота типа “шлагбаум”

Этот поворотный засов также используется часто. Он может быть изготовлен из деревянного бруса или железой полосы (швеллера).

Разметить отверстие на полосе под отверстие для болта М10 – М12. Отверстие делается не посредине, как в предыдущем случае, а на расстоянии 60-80 мм от одного из торцов. Длина болта рассчитывается, как и в предыдущем случае.
Размечается место под отверстие на створке ворот (приложив засов в двери по месту) и просверливается сквозное отверстие соответствующего диаметра. Следует учесть, что в данном случае болт несет силовую нагрузку, поэтому шляпка должны быть широкая, обеспечивая надежный упор болта.

Шляпка болта не должна выкручиваться снаружи. Поэтому она должна быть либо скрыта под покрытием, либо иметь сточенные грани

На створках делаются три захвата. Один – на той же створке, где крепится засов, рядом с торцом ворот. Второй – напротив него, возле торца второй створки, и третий – вблизи дальнего конца засова. При необходимости в нем могут быть сделаны проушины для навесного замка.

Как делается сдвижной засов для ворот

Это также очень распространенная конструкция. Когда-то такие засовы делали из дерева, но сегодня более распространенный материал – стальные полосы. Сделать его самостоятельно не сложно, имея набор инструмента и слесарные навыки.

Взять стальную полосу длиной около 400 мм и шириной около 50 мм.
Полоса должна двигаться в специальных пазах-направляющих. Эти направляющие можно закрепить на пластине при помощи сварки и затем засов прикрепить к створке саморезами или сваркой.
После того, как засов закреплен на одной створке, на вторую закрепляется еще один паз, который и будет фиксировать вторую створку.

Данный вид засова часто снабжается дужкой для того, чтобы фиксировать его навесным замком.

Сделать самостоятельно засов типа “шпингалет”

Для засова лучше всего подойдет гладкий прут диаметром не менее 10 мм. К пруту крепится рукоятка, чтобы образовать Т-образную форму (проще всего – сваркой, но можно также просверлить в прутке отверстие, нарезать резьбу и закрутить в нее болт). Также необходимо подобрать стальную трубку с таким внутренним диаметром, чтобы поток входил в нее без задержек и люфтов.

Нарезать трубку на три части – длинный (около 10 см) и два коротких (по 5 см).
Приварить к одной из створок длинную трубку. На противоположной створке приварить более короткий отрезок, чтобы прут входил в него.
Вставив прут в трубки до конца, на свободный конец надеть еще один короткий отрезок трубки и прикрепить сваркой. Убедиться, что ворота открываются и закрываются свободно.
Чтобы в закрытом состоянии засов фиксировался, приварить металлическую пластину или уголок, фиксирующий ручку в этом положении. Можно дополнить пластину проушиной для навесного замка, чтобы фиксировать засов.
