Заклепочник для резьбовых заклепок

Какие бывают виды заклепок-гаек

Самая простая заклепка-гайка — это обычная заклепка цилиндрической формы с плоским фланцем. Особенность ее заключается в том, что она имеет сравнительно небольшое сопротивление от проворачивания.

Иными словами, при установке в материал, поскольку у нее нет рифления, такая заклепка-гайка легко проворачивается внутри самого отверстия.

Для того чтобы заклепка прочнее держалась после установки в материал, на ней делается рифление.

После установки такой заклепки-гайки, благодаря рифлению, она намного лучше сопротивляется проворачиванию в материале.

Если вам нужна заклепка-гайка, которая будет максимально сопротивляться проворачиванию в отверстии, то выбирайте крепеж шестигранной формы.

Также существует специальная неопреновая заклепка-гайка, которая является разборным элементом.

Обычные заклепки из стали в отличие от неопреновых, после установки удалить уже нельзя — это несъемный крепеж.

Типы заклепок и заклепочных швов

Наиболее часто при монтажных работах применяются типы заклепок с полукруглой и потайной головкой. В связи с тем что заклепки с потайной головкой недостаточно прочно соединяют детали в месте клепки, их применение ограничено. Такой тип заклепок используются только в тех случаях, когда их головки по условиям эксплуатации конструкции не должны выступать над ее поверхностью. В зависимости от назначения и условий эксплуатации возможно употребление заклепок и с другими формами головок (рис. 5.15).

Выбор размеров заклепок зависит от толщины соединяемых клепкой деталей. Диаметр заклепки должен быть, как правило, равным суммарной толщине соединяемых деталей. Длина стержня заклепки определяется с учетом образования замыкающей головки, усадки стержня в процессе клепки и необходимости заполнения зазора между стержнем заклепки и стенка ни отверстия под нее.

Рассмотрим порядок определения длины стержня заклепок с потайной (см. рис. 5.14, а) и полукруглой (см. рис. 5.14, б) головками. В обоих случаях длина заклепки / определяется, исходя из толщины склепываемых деталей S и длины /0 части стержня заклепки, выступающей из отверстия над поверхностью соединяемых деталей. Длина выступающей части стержня зависит от диаметра заклепки и формы замыкающей головки. Для заклепок с полукруглой головкой 10= (1,2… 1,5)d, для заклепок с потайной головкой 10 = (0,8… ,2)d.

Для обеспечения свободной, но достаточно плотной установки заклепки диаметр отверстия должен быть несколько больше диаметра заклепки:

Диаметр заклепки, мм 2,0 2,3 2,6 3,0 3,5 4,0 5,0 6,0 7,0 8,0

Диаметр сверла, мм:

точная сборка…. 2,1 2,4 2,7 3,1 3,6 4,1 5,2 6,2 7,2 8,2

грубая сборка…. 2,3 2,6 3,1 3,5 4,0 4,5 5,7 6,7 7,7 8,7

В случаях, если невозможно сформировать в соединении замыкающую головку, применяют взрывные заклепки (рис. 5.15, ё). Такая заклепка, заполненная взрывчатым веществом, устанавливается в отверстие соединяемых деталей и осаживается легкими ударами молотка в холодном состоянии. После этого ее нагревают со стороны закладной головки каким-либо нагревательным прибором (например, паяльником), в результате чего происходит взрыв вещества, помещенного в стержне заклепки и его конец расширяется, образуя замыкающую головку.

Для соединения тонких металлических листов и деталей из неметаллических материалов используются трубчатые заклепки (рис. 5.15, ж), замыкающая головка которых образуется развальцовкой.

Место соединения деталей при помощи заклепок называется заклепочным швом. В зависимости от характера соединения и егоназначения заклепочные швы подразделяют на три вида: прочные, плотные и прочноплотные.

Прочный шов применяется в тех случаях, когда необходимо получить соединение повышенной прочности. Как правило, это соединения в различных несущих конструкциях: балки, колонны, подъемные сооружения и другие подобные конструкции.

Плотный шов используется при клепке резервуаров и сосудов для жидкостей, трубных соединений для транспортировки газов и жидкостей под небольшим давлением.

Прочноплотный шов служит для соединения деталей в устройствах и конструкциях, работающих под большим давлением, например в паровых котлах.

По взаимному положению деталей соединения различаются два типа швов: встык и внахлестку (рис. 5.16, а). Соединение деталей встык осуществляется с помощью накладок. В соединении используется одна (рис. 5.16, б) или две (рис. 5.16, в) накладки. Заклепки при любом виде соединения можно располагать в один, два, три и более рядов. В зависимости от количества рядов заклепок в соединении различают одно-, дву- и многорядные заклепочные соединения (рис. 5.17).

Расстояние между заклепками в соединении выбирается в зависимости от типа соединения (однорядное или двурядное). В однорядных швах расстояние между осями заклепок (шаг) должно быть равно трем диаметрам заклепки, а расстояние от края соединяемых деталей до оси заклепок в соединении должно составлять не менее полутора диаметров. При выполнении двухрядных швов это расстояние соответственно должно быть равно четырем диаметрам заклепки и полутора, как и в однорядном соединении. Расстояние между рядами заклепок в таких соединениях должно составлять два диаметра.

1 Виды заклепок и заклепочников

Профессиональный заклепочный инструмент – это мощное и довольно дорогое оборудование. Существует несколько способов заменить его простыми приспособлениями из подручных средств, эти хитрости будут рассмотрены далее.

Профессиональный заклепочный инструмент

В зависимости от механизма воздействия на заклепку инструменты для их установки можно разделить на несколько видов:

Заклепочник ручной или механический. Работает по принципу рычага, направляя прилагаемое усилие на деформацию заклепки. Своим внешним видом инструмент напоминает плоскогубцы или пассатижи. Максимальный диаметр заклепок при использовании одноручного инструмента составляет 5 мм, а для двуручного – 6,4 мм.
Пневматический заклепочник. Получает энергию от силы сжатого воздуха. Необходимость использования компрессора в дополнение к устройствам такого типа сильно ограничивает сферу их применения. Пневмозаклепочник современного образца обладает небольшими размерами, сопоставимыми с ручным инструментом, что дает возможность применять его в работах разного масштаба. Заклепочник пневматический относится преимущественно к промышленному оборудованию.
Пневмогидравлические заклепочники. Работают за счет превращения рабочего хода поршня гидравлической системой в поступательное движение штока с резьбой.
Аккумуляторные заклепочники. Подключаются к источнику постоянного тока, позволяя длительное время работать автономно.

Современные заклепки – вытяжная и резьбовая

Процесс заклепывания стал быстрее не столько благодаря появлению инструментов, сколько благодаря кардинальному изменению самой конструкции заклепки. Для закрепления современного крепежа достаточно иметь доступ лишь к одной стороне материала, да и процесс заклепывания происходит за считанные секунды.

Заклепка вытяжная (тяговая, отрывная) – широко известный вид крепежа, который применяется практически во всех отраслях, связанных со строительством, машиностроением, электротехникой. Само изделие состоит из гильзы и стержня – достаточно вставить крепеж в подготовленное отверстие и вытянуть стержень с помощью специального инструмента, чтобы получить прочное соединение.

Вытяжные заклепки изготавливаются из разных материалов и делятся на разные по размерам и типу бортика группы. Стандартный бортик – это универсальная заклепка, которая применима повсеместно. Потайной бортик – крепеж, при монтаже которого поверхность получается гладкой, без выступания головки на поверхность. Широкий бортик применяется в тех случаях, когда давление под головкой необходимо распределить на большую площадь материала. Это актуально при повышенных нагрузках или же в случаях применения деликатных, хрупких материалов.

Заклепки из меди очень долговечны, поскольку хорошо противостоят коррозии и обладают известной пластичностью. Чаще всего, их покупают для работ на кровле, при монтаже фасадных элементов и систем водостока. Конструкции, закрепленные медными крепежами, служат на открытом воздухе гораздо дольше аналогов из других металлов. Благодаря мягкости материала такие изделия податливые, поэтому с ними легко работать ручным инструментом. Медные крепежи можно найти везде, начиная от тонких электронных устройств и заканчивая джинсовой курткой.
Алюминиевые заклепки также устойчивы к коррозии и атмосферным воздействиям. Они чрезвычайно легкие и недорогие, а из-за пластичности металла с ними возможно работать в том числе и ручным заклепочником. Благодаря своей нетоксичности, они получили широкое распространение в пищевой и химической промышленности, также из-за легкости их используют в авиастроении. По прочности они уступают стальным, поэтому использование их возможно только лишь при отсутствии больших нагрузок на элементы конструкции.
Стальные заклепки изготавливаются из углеродистой стали, благодаря чему они получаются достаточно легкими и очень прочными. От воздействий погоды и воды такие изделия защищают с помощью оцинковки. Для создания особо долговечных крепежей используются изделия из нержавеющей стали, которые, помимо устойчивости к коррозии, еще и обладают эстетичным видом.

Остерегайтесь подделки! При выборе интересуйтесь, из какого сплава изготовлены крепежи и какой производитель значится на упаковке. Наиболее массовые изделия поступают из стран Азии, и значась, как алюминиевые, они лишь воссоздают внешний вид качественного материала. На самом же деле они обладают очень сомнительной прочностью и небольшой стойкостью к коррозии. Помимо некачественного сплава, производители экономят и на слое оцинковки – тончайший слой исчезает под действием атмосферных осадков всего за год, после чего начинается реакция между стальным стержнем и головкой заклепки, которая приводит в итоге к разрушению головки.

Резьбовые заклепки и их виды

Резьбовые заклепки часто их называют гаечные заклепки, заклепки с внутренней резьбой, заклепки гайки или бонки. Заклепки такого типа представляют из себя втулку с внутренней резьбой выполненной примерно на половину длины и не большим фланцем (бортиком) необходимым для надежного крепления заклепки в металле. Изготавливают такие заклепки из различных материалов таких как оцинкованная сталь, нержавеющая сталь, алюминиевые сплавы и EPDM резина. Помимо материала резьбовые заклепки отличаются диаметром резьбы а так же формой корпуса и видом бортика.

Назначение

Предназначение гаечных заклепок это создание резьбы в металле толщина которого может быть от 0,3 мм до 6,0 мм, для последующего соединения деталей при помощи винтов или болтов.

Установка резьбовых (гаечных) заклепок

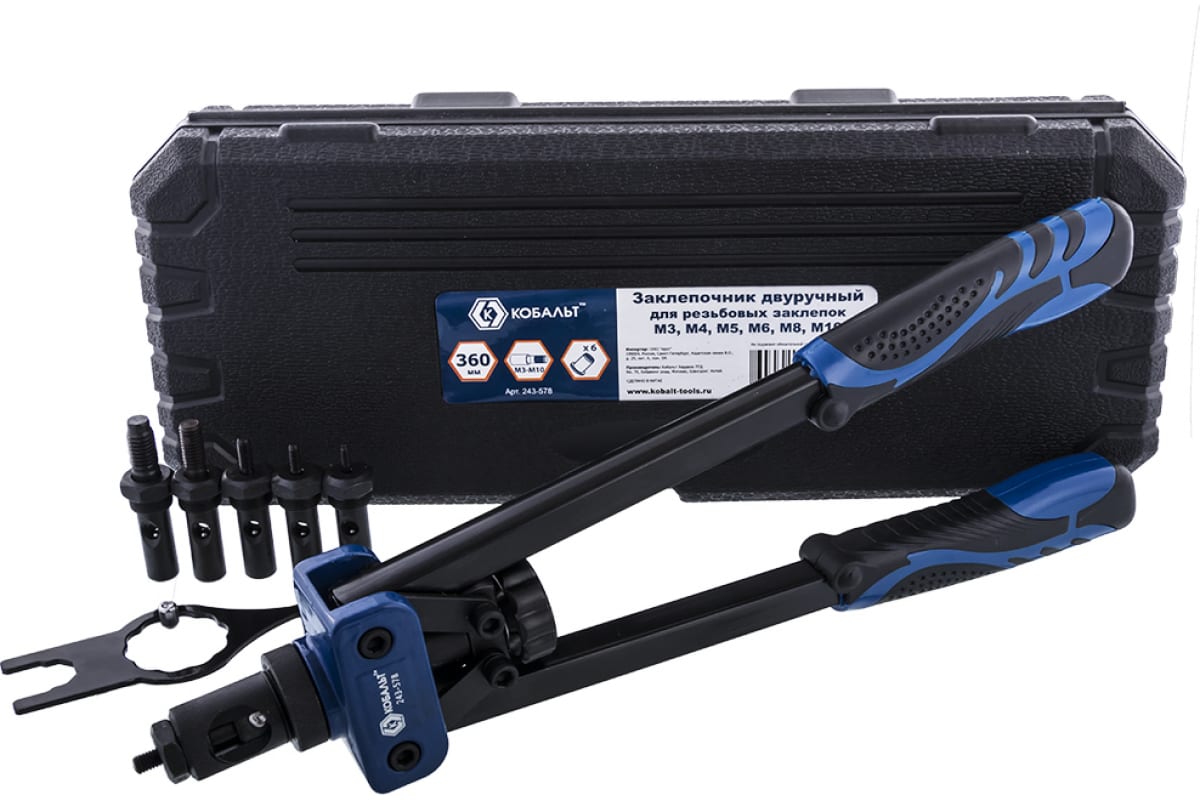

Для правильной установки резьбовых заклепок используют специальный инструмент так называемые резьбовые заклепочники. Резьбовой шток заклепочника ввинчивается в гаечную заклепку и заклепка помещается в заранее подготовленное отверстие в базовом материале. (Диаметр отверстия зависит от размера заклепки и определяется по каталогу src=»https://krepmix.ru/upload/medialibrary/554/55455cc59e562b1862996d9fc4d5b627.png» class=»aligncenter» width=»672″ height=»457″ Далее резьбовой стержень втягивается в корпус заклепочника и часть заклепки не имеющая внутренней резьбы деформируется надежно фиксируя заклепку в отверстии. (Длина заклепки подбирается по каталогу производителя в зависимости от толщины материала в который ее нужно установить)

После установки резьбовой стержень заклепочника выкручивается из заклепки, на этом процесс установки завершен.

Основные преимущества резьбовых заклепок

При помощи гаечных заклепок можно создать резьбу в тонких листах металла толщиной от 0,3 мм, при этом доступ к месту установки заклепки нужен только с одной стороны что позволяет их применять для создания резьбы в различных полых профилях и трубах.
Установка таких заклепок происходит полностью механическим способом без применения сварки.
При необходимости покраски деталей в которых нужно создать резьбу гаечные заклепки могут быть установлены после окраски, что избавляет от лишних операций на производстве по очистки резьбы или ее защиты перед покраской.
Ремонтопригодность, если резьба в заклепке повреждена, то такую заклепку можно заменить путем высверливания сверлом того же диаметра что и отверстие под эту заклепку.

Формы корпуса резьбовых заклепок

Цилиндрические

Самый распространенный вид резьбовых заклепок бывают без насечки гладкие и с насечками, специальным рифлением расположенным вдоль корпуса заклепки и препятствующим её проворачиванию. Устанавливаются в круглое отверстие определенного диаметра.

Шестигранные и полушестигранные

Заклепки с такой формой корпуса применяются в местах где необходимо исключить возможность проворачивания заклепки в процессе эксплуатации. Для правильной установки заклепки отверстие в металле должно иметь шестигранную форму.Глухие (закрытые) Закрытые резьбовые заклепки защищают резьбу и внутреннюю часть изделия от попадания жидкостей и грязи, глухими бывают цилиндрические, шестигранные и полушестигранные заклепки.

Лепестковые

Применяются для установки в мягких или хрупких материалах таких как пластик. За счет своей формы образуют гораздо большую площадь соприкосновение с основанием чем стандартные резьбовые заклепки.

Виды бортика резьбовых заклепок

Стандартный бортик (цилиндрический бортик) Бортик такой формы увеличивает площадь прижимной поверхности и после установки резьбовой заклепки на поверхности металла остается видимая часть бортика в форме шайбы толщиной от 0,8 до 2 мм и с внешним диаметром от 8 до 23 мм, в зависимости от диаметра резьбы заклепки.Уменьшенный бортик (уменьшенный потайной бортик) Используется когда нужно после установки резьбовой заклепки получить максимально ровную поверхность, благодаря своей небольшой толщине подходит для монтажа в потай на металлах толщиной от 0,3 мм без применения зенковки.Потайной бортик Резьбовые заклепки с потайным бортиком позволяют после установки получить идеально ровную поверхность, высота бортика от 1,5 до 2 мм. Для правильной установки заклепок с потайным бортиком зенковка отверстий обязательна.

Резьбовыезаклепки (прайс-лист)

Как поставить резьбовую заклепку

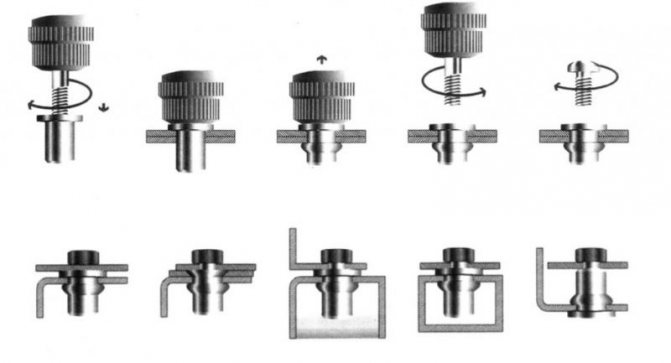

Технология установки практически повторяет монтаж вытяжной заклепки. Процесс выполняется поэтапно. Рассмотрим два варианта:

1. Как ставить резьбовые заклепки заклепочником:

в скрепляемых деталях сверлится отверстие требуемого диаметра;
шпильку заклепочника вворачивают в метиз и устанавливают его внутрь просверленного канала;
рабочий стержень вовлекается в корпус инструмента, в это время безрезьбовой участок заклепки самопроизвольно сжимается, прочно фиксируя метиз в отверстии.

2. Как клепать без инструмента:

для установки надо приготовить – резьбовую заклепку, дрель, винт или болт, одну соединительную гайку (или три обычных), шайбу увеличенного размера.
гайки накручиваются на винт, следом идет шайба, затем резьбовая заклепка;
созданная конструкция вставляется в заранее приготовленное отверстие;
дрелью закручивается винт (если в работе болт, то пользоваться надо гаечными ключами) до вытягивания скрытой части заклепки;
винт или болт выворачивают, вставка остается на месте.

Как видим, поставить резьбовую заклепку без специального инструмента можно. Однако такой способ лучше использовать в случае острой необходимости или для установки малого количества метизов. При средних и больших объемах работ надежнее пользоваться заклепочником.

Какие бывают заклепочники и их область применения

Заклепочники бывают самых разных видов. Давайте попробуем разобраться в этом многообразии моделей и классифицировать их.

Для начала скажем, что инструмент предназначается для заклепок вытяжного и резьбового типа. Выпускаются две категории инструментов: для промышленного и бытового использования. Профессиональный инструмент позволяет создавать большее усилие и, соответственно, работать с заклепками из более твердых металлов. Бытовой инструмент применяется для заклепок из мягких металлов (медь, алюминий). По конструкции и способу создания усилия различают следующие виды:

С одной рукоятью. Перемещением одной ручки инструмента создается усилие, вторая ручка остается неподвижной. В ее конце закрепляется монтажная головка.

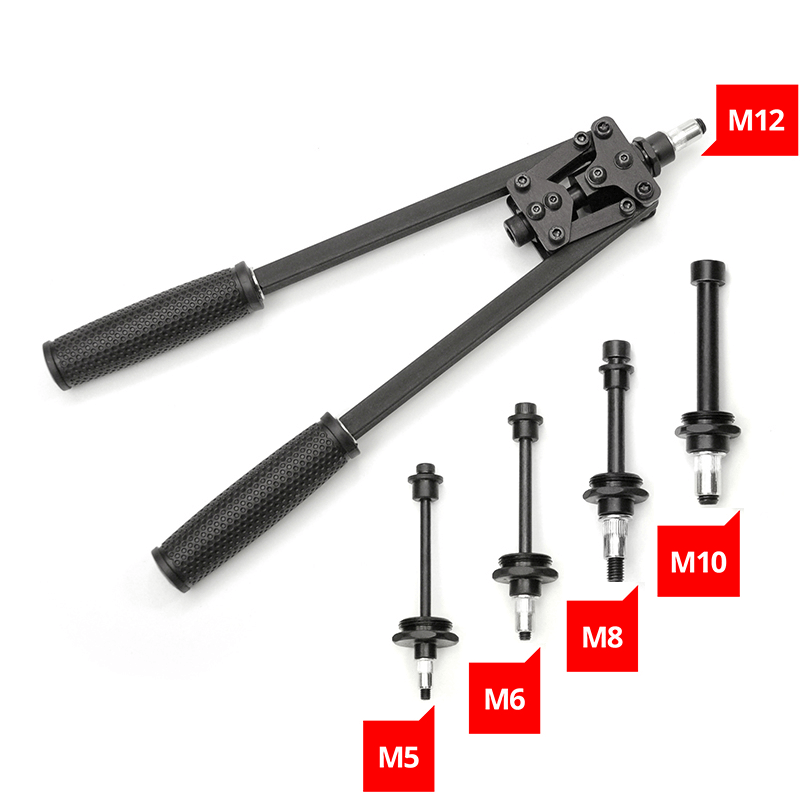

«Ножницы» – усилие создается с помощью сведения двух рукоятей. Эта конструкция позволяет создать значительное давление по сравнению с предыдущей.
«Гармонь» – является гибридом вышеуказанных моделей, усилие создается с помощью нажима на управляющую ручку.

По виду привода различают:

пневматический привод;
ручной привод;
привод от электрической сети;
аккумуляторный привод;
пневмогидравлический.

Заклепочник вытяжной электрический

Данный вид заклепочников очень пригодится вам, если нужно установить большое количество вытяжных заклепок, но есть небольшая проблема: отсутствует подача сжатого воздуха. Этот инструмент питается от сети 220 В и является не таким мобильным, как аккумуляторный заклепочник. Однако и стоит он значительно меньше аккумуляторного, так как батарея является недешевым удовольствием. Отличаются данные модели и меньшим весом.

Заклепочник аккумуляторный

Эти заклепочники обладают высокой стоимостью по сравнению с теми, что питаются от сети. Аккумулятор необходимо постоянно подзаряжать. Так как он обладает значительным весом, то и инструмент будет тяжелее своего сетевого аналога. Использовать его необходимо в тех местах, где отсутствует возможность подключиться к электросети.

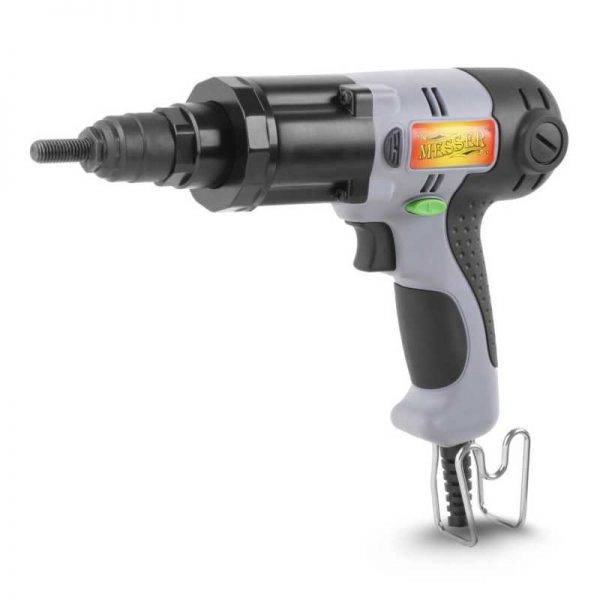

Электрический заклепочник для резьбовых заклепок

Отличие этого типа инструмента от вытяжного в том, что шарнир втягивается при помощи кручения резьбы в трубовидной части заклепки. Головка фиксируется с помощью затягивания рукоятки. Этот способ редко применяется и преимущественно нужен для фиксации маленьких по толщине деталей. В комплекте с заклепочником вы также сможете приобрести насадки различного диаметра.

Давайте рассмотрим некоторые модели, представленные сегодня на рынке:

Заклепочник своими руками

В некоторых рабочих ситуациях, когда приходится иметь дело с крепежом большого диаметра, не всегда достаточно мощности обычного ручного инструмента. Выйти из подобного положения можно, если заранее изготовить своими руками ручной заклепочник с учётом часто возникающих задач. В качестве основы для этого приспособления можно использовать стальной болт того же сечения, что и заклепка.

На него следует навесить гайку, а затем надеть сверху небольшой упорный шариковый подшипник. Эта деталь поможет обеспечить равномерное распределение давления, когда инструмент будет оказывать усилие на заклепку, а также поможет предотвратить заклинивание гайки. Во время сборки самодельного ручного заклепочника обязательно следует надеть между крепежом и подшипником пару шайб, для правильного расчета количества которых следует ориентироваться на глубину проникновения крепежа в материал.

Установка крепежа с помощью самодельного заклепочника выполняется по следующему алгоритму:

Сперва инструмент нужно совместить с отверстием необходимого диаметра, а затем, придерживая одним ключом гайку, следует выкрутить головку винта другим ключом.
Под воздействием усилия, которое вынудит болт покинуть скрепляемую поверхность, заклепка будет деформирована, благодаря чему она с легкостью примет правильное положение в посадочном месте.

К такому способу установки крепежа следует прибегать, лишь когда мастер не располагает достаточным временем или возможностями для покупки фирменного инструмента для резьбовых заклепок. Самодельный заклепочник имеет лишь один существенный минус — во время работы болт может заклинить внутри крепежа. Чаще всего это происходит из-за чрезмерного давления на рукоятку инструмента либо слишком мягкой поверхности материала болта. Поэтому такую резьбу ничего не стоит срезать более твердой гайке.

Если у вас есть возможность воспользоваться токарным станкам, то можно попробовать сделать усовершенствованную версию механического заклепочника. Выглядит такой вариант инструмента в виде болта с резьбой разного диаметра. В головку со сквозным отверстием нужно поместить рычаг определённой длины, чтобы можно было надежно зафиксировать инструмент. Обязательно нужно надеть широкую шайбу между прижимной гайкой и заклепкой.

Как и в предыдущем случае, шайба здесь нужна для того, чтобы обеспечить равномерное распределение давления. Главным плюсом такого самодельного заклепочника является то, что прижимная гайка может перемещаться по болту большого диаметра, являющемуся более надежным в отличие от крепежей размера М2-М4, а это позволит предотвратить появление деформации.

Домашние мастера, которым приходится регулярно выполнять разного рода работы бытового характера, должны иметь в своем арсенале массу разнообразных инструментов. В их числе должен быть и заклепочник, с помощью которого можно создать надежные соединения с минимальными усилиями.

Но для обеспечения надлежащего соединения элементов необходимо правильно выбрать не только заклепочник, но и заклепки для него. Ведь ручной вариант инструмента в состоянии обеспечить надежное соединение только при использовании алюминиевых или медных заклепок, о чём знают немногие. Ещё необходимо позаботиться, чтобы ручной заклепочник обладал достаточной мощностью и смог эффективно выполнять свою основную задачу.

Иногда, когда с этим возникают проблемы, некоторые домашние мастера начинают задумываться о том, чтобы изготовить этот инструмент своими руками. Хотя такой подход к решению возникшей задачи можно рассматривать, однако иногда во время установки крепежа болт, который является главным рабочим узлом самодельного заклепочника, может заклинить. Поэтому постоянно использовать такой инструмент не рекомендуется.

Особенности

Резьбовой заклепочник — инструмент, предназначенный для установки особого вида универсального крепежа. Он работает со специальными гайками, имеющими винтовой тип нарезки внутренней части. После установки такая заклепка может использоваться по прямому назначению или выступать основой для резьбового соединения в паре с болтом, шпилькой. Стандартная толщина материалов для резьбового крепежа составляет от 0,3 до 6 мм.

Специальный клепальник нужен для того, чтобы успешно вмонтировать крепление на предназначенное для него место. Принцип работы оборудования довольно прост. В его конструкции есть специальная головка для заклепок — площадка, на которой крепится одна из частей металлического фиксатора. Вторая – вставляется в заранее проделанное отверстие, совмещается с наконечником инструмента, затем подвергается механическому, пневматическому или иному воздействию. Края металлической заготовки сплющиваются, гайка надежно крепится внутри металла или другого материала.

Резьбовые заклепки
