Светильник LumFer из профилей BP01 и LB01

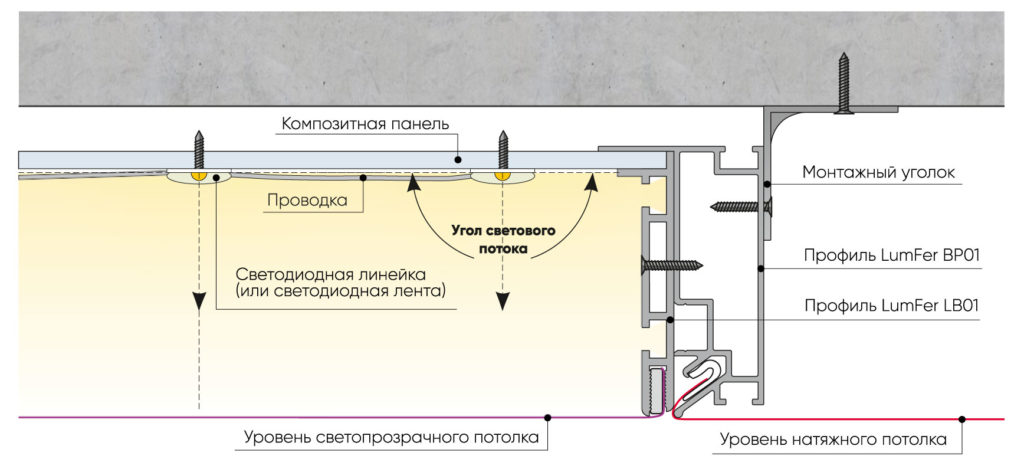

Один из вариантов установки лампы Lumfer – полная интеграция ниши в конструкцию натяжного потолка (без зазоров и заглушек). Такая конструкция может быть использоваться как основной источник света. Простой доступ к светотехническому оборудованию для технического обслуживанию и замены светопрозрачного полотна и светодиодной ленты или линейки.

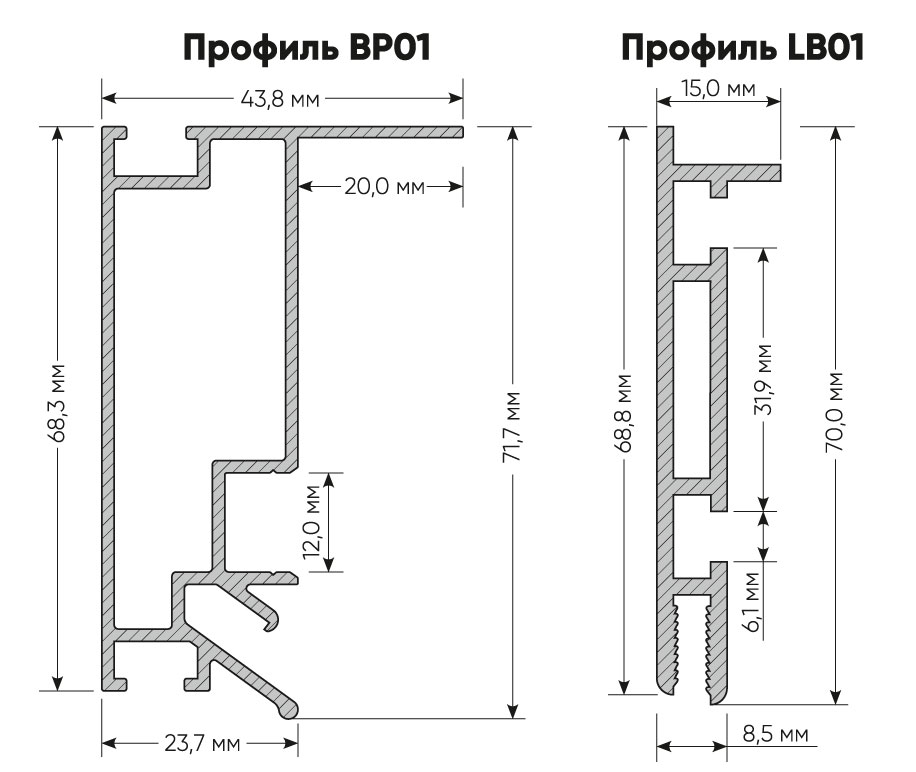

Лампа монтируется из двух профилей – Lumfer BP01 и Lb 01 исполненных в белом и черном цвете. Верхняя часть конструкции закрывается композитной панелью, к которой крепится светотехника. Светопрозрачное полотно закрепляется по периметру силиконовой лентой.

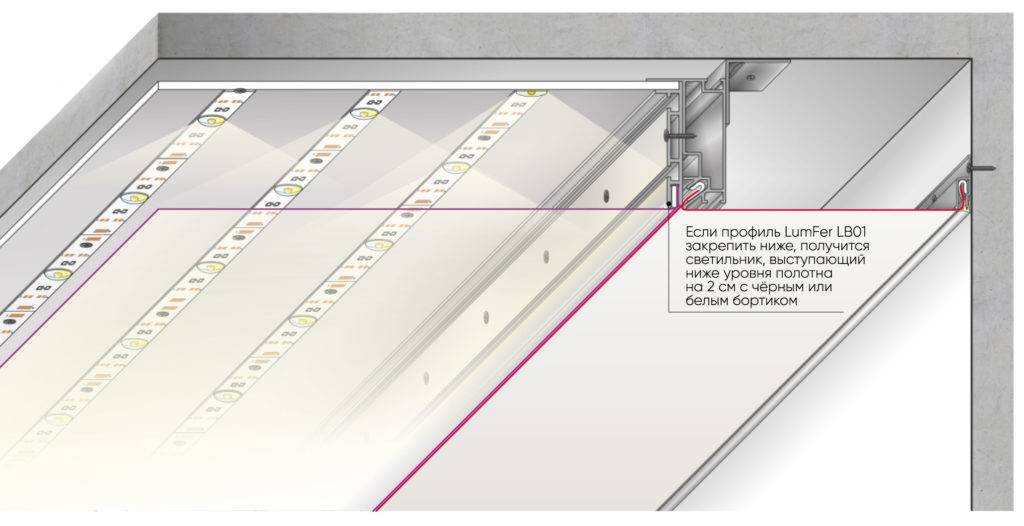

Лампа Lumfer может быть изготовлена любого размера, различной формы: прямоугольник, квадрат, замкнутые фигуры с прямым углом стыковки, круг. Минимальный размер стороны квадратной и прямоугольной лампы – 1 метр. Круглые лампы будут иметь стандартный диаметр: 80 см, 120 см, 150 см. Максимальная длина прямоугольной лампы Lumfer — до 2 метров.
При установке в одноуровневый потолок расстояние от базового потолка до натяжного потолка – от 7,5 см. Минимальный отступ от стен при любой конфигурации данной конструкции составляет 30 см.
Монтаж светодиодной ленты для подсветки штор
Материалы по теме:
Для начала определимся с инструментом и необходимыми материалами. Нам понадобится:
- Перфоратор (или дрель при мягких стенах), дюбель-гвозди, шуруповерт/отвертка;
- блок питания (БП);
- суперклей;
- светодиодная лента;
- кольцевые наконечники с обжимом (для удобства монтажа, можно обойтись без них);
- зачистка для провода, подойдет обычный нож;
- паяльник, олово, флюс (металл для пайки и вещество для очистки от окислов).
Для подачи питания достаточно стандартной схемы подключения для светильников на 12 В. Схема очень проста, разберем порядок монтажа светодиодов по пунктам:
- Убедиться в отключении помещения от электричества.
- Подобрать необходимую длину провода. Учитывайте размеры помещения, расположение выключателя, блока питания и самой LED ленты;
- Зачистить концы проводников специальной зачисткой или ножом;
- Залудить концы, которые будут подключаться к светодиодам;
- Надеть на оголённые жилы (скрученные), идущие к БП, кольцевые наконечники и обжать их;
- Отметить места крепежей для БП и засверлиться перфоратором или дрелью, закрепить БП на месте с помощью дюбель-гвоздей (место установки подбирайте неприметное);
- Провести фазу 220 В на выключатель, чтобы обеспечить вкл/выкл питания; ноль и землю провести сразу на БП; с выключателя привести фазу на блок питания;
- Залудить концы провода, идущие от БП до ленты. Как правило, для этого используют флюс и олово. Нанесите кисточкой флюс на оголённые концы. Затем паяльником нанесите олово на конец провода, на котором есть флюс. Таким же способом, нанесите олово на контактные площадки ленты.
- Запаять заготовленные провода с лентой и заизолировать места соединений термоусадкой или изолентой.
Пример крепления подсветки штор в нише:
https://youtube.com/watch?v=insgNv1_njI
Еще одно видео с установкой своими руками:
Расчет мощности блока питания
Необходимо рассчитать мощность, которую будет потреблять наше освещение. Для примера возьмём ленту SMD 5050 длинной 3 метра. Её мощность равна 14,4 Вт, при этом 60 светодиодов на метр. Значение мощности на погонный метр уточняйте при покупке.
Не забываем про запас мощности в 20%:
Результат нам говорит о том, что итоговая мощность равна 52 Вт. По каталогам в магазине необходимо выбрать БП ближайшей мощности (в большую сторону).
Подбираем сечение провода, в зависимости от мощности:
| Мощность, Вт | Ток, А | Диаметр провода, мм | Сечение, мм² |
|---|---|---|---|
| 12 | 1 | 0,75 | 0,44 |
| 24 | 2 | 1 | 0,79 |
| 48 | 4 | 1,5 | 1,77 |
| 72 | 6 | 2 | 3,14 |
| 100 | 9 | 2,5 | 4,91 |
При закреплении светодиодной ленты на потолке или боковой поверхности помните, что клеящая поверхность ленты не является гарантом надёжности. Если это открывающееся окно, то перепад температур со временем отклеит ленту. Пройдите суперклеем по месту, куда собираетесь устанавливать ленту — это будет «на века». Не забывайте, что отклеить ее будет так же сложно (например, при замене). При монтаже не забывайте следующие правила:
- Светодиоды должны быть незаметны для наблюдателя, только их свет;
- Место закрепления не должно мешать карнизу;
- В зависимости от конструкции карниза выбирайте ленты или прямого или бокового свечения;
- Направляйте свет по касательной к ткани.
Подсветка окна светодиодной лентой
По своей сути весь процесс подключения и монтажа остаётся тем же, что и при монтаже для штор. Отличие заключается в месте расположения ленты и способе крепления. Единственное, что можно порекомендовать — это использование профилей.
Поскольку профиль может быть самой разной формы, можно сделать ещё более глубокую настройку падающего света. Расчет сечения проводов, выбор БП и все остальное расписано выше.
Какие бывают способы подсветки?
Ранее такое декоративное освещение изготавливалось при помощи специальных ламп. Но сегодня, благодаря светодиодным лентам процесс стал значительно проще, так как не требует мощных конструкций для монтажа. Для того чтобы получить светодиодное или неоновое освещение на поверхности потолка, необходимо спрятать подсветку так, чтобы в видимой области оставался только световой поток без самих светильников. На практике скрытая подсветка делается двумя способами:
- В открытой нише гипсокартонного короба;
- В полиуретановом молдинге.
И в одном, и в другом случае получается рассеянная подсветка, когда световые элементы скрыты в нишах. Но каждый из предложенных вариантов отличается своими преимуществами, недостатками и особенностями монтажа. Рассмотрим особенности для каждого варианта скрытой подсветки потолка.
Преимущества и недостатки скрытой подсветки в коробе

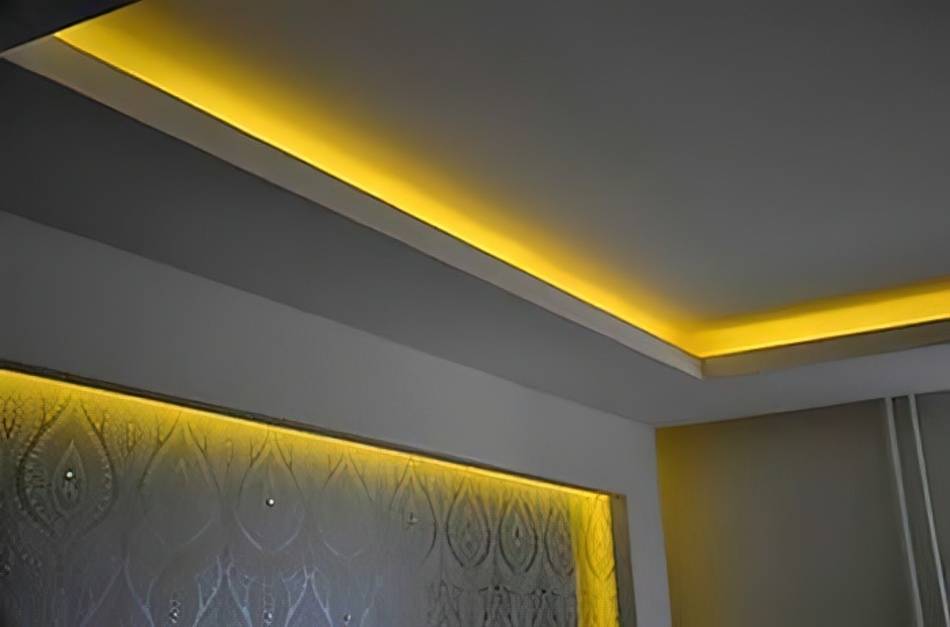

Рисунок 1: подсветка в потолке из гипсокартона Конструктивно, к стандартной гипсокартонной конструкции на этапе изготовления ее каркаса, добавляется небольшое ответвление, в котором находится скрытое освещение. Эта ниша может как закрываться отдельной планкой, чтобы полностью скрыть лампы, так и оставаться открытой. К преимуществам такого метода относятся:
- Большая механическая прочность, за счет чего они способны нести полноценные крупногабаритные и точечные светильники.
- Термическая устойчивость, что весьма актуально для мощной открытой подсветки из ламп накаливания, люминесцентных и т.д.
- Позволяет спрятать не только подсветку потолка, но и другие элементы интерьера (проводку, трубы и т.д.).
- Отлично подходит для оформления интерьера самыми различными фигурами.
К недостаткам подсветки в гипсокартонном коробе следует отнести:
- Требует куда больших трат времени и средств на установку самого гипсокартонного потолка и ниши в нем.
- Требуются навыки монтажа металлического профиля и работы с гипсокартонном.
- Гипсокартон может растрескиваться при наличии влаги и колебаний температуры в помещении, что особенно характерно для ванной и кухни.
Преимущества и недостатки скрытой подсветки в потолочном плинтусе
В связи с широким применением потолочных плинтусов для украшения интерьера помещения их также используют для монтажа скрытой подсветки. В отличии от способа размещения подсветки в потолочной нише из гипсокартона, применение молдинга для этих целей отличается рядом преимуществ:
- Низкая себестоимость материала в сравнении с теми же листами гипсокартона и металлическим профилем.
- Простота монтажа – не требует таких усилий и специальных навыков, как короб.
- Скорость установки – на монтаж скрытой подсветки в молдинге расходуется куда меньше времени.
- Не требует отделочных работ или они сводятся к покраске плинтуса водоэмульсионкой.
Но такой метод изготовления скрытой подсветки в дизайне интерьера отличается своими недостатками:
- Низкая механическая прочность – легко подвергается разрушению при ударах, вибрациях и т.д.
- Отсутствие несущей способности – не позволяет устанавливать массивные светильники.
- Подверженность термическому разрушению – оплавляется от высокой температуры, что не позволяет использовать мощные осветительные устройства.
Азы светодиодной подсветки потолка
Плинтус нужен, чтобы скрыть светодиоды из виду и использовать только их отраженный свет. Это позволит улучшить эффект, производимый вашей подсветкой, и внешний вид освещения.
Светодиодная лента излучает свет довольно резкими пучками. На изображении ниже очевидно, как изменяется свет от ленты под полиуретановым плинтусом для потолка и без него. Сравните освещение по левому краю кадра и справа, где она не скрыта.
Поэтому в обязательном порядке нужно спрятать светодиодную ленту под потолочный плинтус. LED, при прямом свете, выглядят как светящиеся точки, а отраженный свет – даёт равномерное свечение.
Какие преимущества в использовании плинтуса для подсветки потолка?
- Лёгкий вес позволяет крепить его только к стене, на отдалении от потолка;
- возможность сделать подсветку БЕЗ подвесного и натяжного потолка;
- расстояние для конвекции воздуха и охлаждения светодиодов, что обеспечит долгую их работу;
- большое разнообразие форм позволит использовать как в интерьерах в стиле хай тек, так и в барокко.

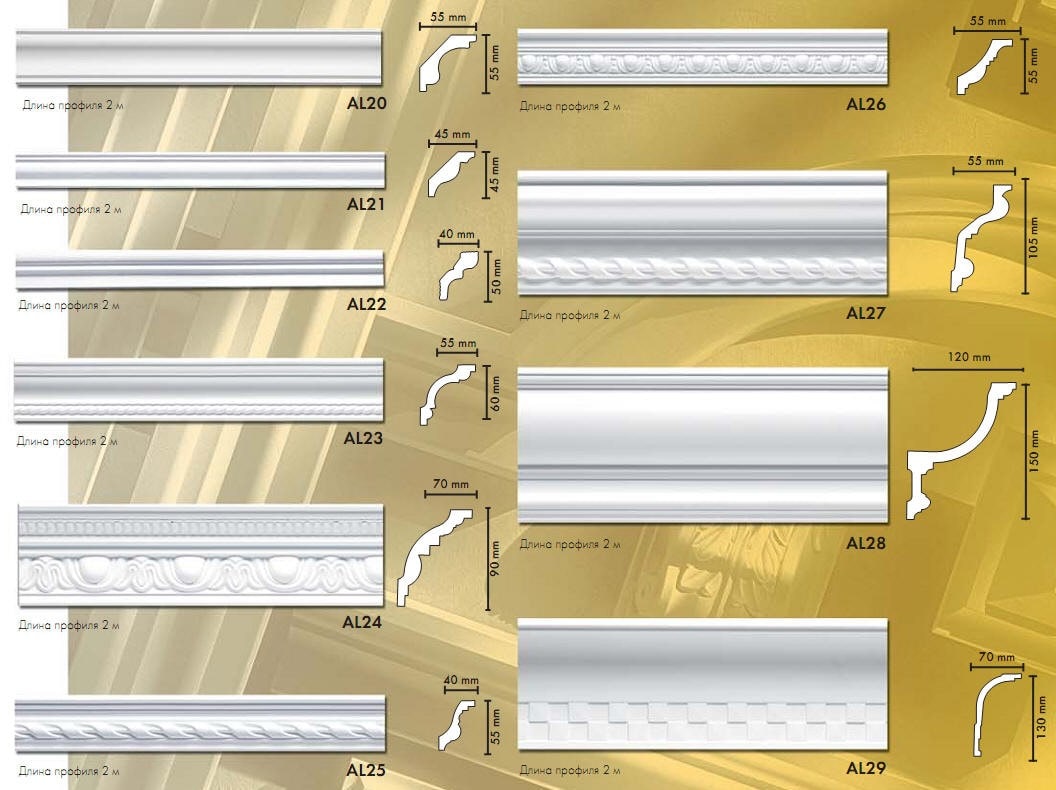

Взгляните на ряд различных моделей, они отличаются по ширине и по дизайну, начиная от минималистичных, заканчивая веяниями дворцовых интерьеров эпохи возрождения.
Все плинтуса объединяет одно свойство – наличие двух монтажных плоскостей – к стене и к потолку.
Самостоятельное изготовление подсветки
Как сделать подсветку гардины самостоятельно? Для выполнения работы нужно:
- выбрать светодиодную ленту;
- подобрать дополнительное оборудование, необходимое для работы ленты;
- произвести монтаж LED-ленты и иного электрооборудования.
Как выбрать ленту для организации подсветки гардин
При выборе светодиодной ленты требуется учитывать:
- цвет светодиодов. Производителями изготавливаются:
- однотонные LED-ленты белого цвета (фото далее). Основное преимущество заключается в возможности достижения не только декоративного эффекта, но и организации дополнительного освещения оконного проема;
- однотонные цветные ленты. Выпускаются красные, желтые, синие, зеленые, фиолетовые и так далее. При выборе определенного цвета необходимо отталкиваться от существующей отделки помещения. Лента должна дополнять дизайн комнаты, а не выделяться отдельным ярким пятном;
LED-ленты с диодами одного цвета
многоцветные ленты. Основное преимущество заключается в возможности самостоятельного выбора цветового режима в соответствии с настроением, выполняемыми работами и так далее.
Многоцветными лентами можно дополнительно оформить натяжной потолок с нишей для штор, что позволит достичь максимальной эффектности;
LED-лента с разноцветными светодиодами
- яркость освещения. Параметр зависит:
от размеров установленных светодиодов. Подсветка карниза для штор и натяжного потолка, как правило, выполняется диодами размера 3,5Х2,8 мм, что позволяет достичь яркости в 5 люменов;
Наиболее популярные размеры светодиодов на ленте
от количества диодов на 1 м ленты;
Разнообразие лент в зависимости от количества светодиодов
- уровень защиты электрооборудования от влаги. Для подсветки гардины в комнате или на кухне достаточно ленты с минимальным уровнем защиты (маркировка IP20).
Все параметры, имеющие существенное значение при выборе LED-ленты, указываются в маркировке.
Стандартная маркировка светодиодной ленты
Выбор дополнительного оборудования
Для корректной работы LED-ленты потребуются:
блок питания, который подбирается в зависимости от мощности электрооборудования и рабочего напряжения. Для самостоятельного определения мощности оборудования можно воспользоваться следующей формулой:
Мощность блока питания = Мощность 1 м светодиодной ленты * Длину ленты * 1,25 (минимальный уровень запаса)
Оборудование для подключения ленты
контроллер. Если подсветка гардины своими руками обустраивается при помощи многоцветной ленты, то для управления режимами работы требуется дополнительное оборудование – контроллер, который может иметь ручное или дистанционное управление.
При выборе устройства учитываются такие факторы, как способ управления и количество доступных режимов работы.
Контроллер с дистанционным управлением
Схема монтажа
Схема установки LED-ленты:
- подготовка (сборка) светильника. Светодиодная лента нарезается в соответствии с заданными параметрами, соединяется между собой методом пайки (наиболее безопасный способ) или соединительными клипсами, подключаются блок питания и контроллер (при необходимости);
Последовательность подключения оборудования
- крепление светодиодной ленты. Если монтаж производится в алюминиевый профиль или гипсокартонный короб, то лента может быть закреплена на клеевое основание. Если лента фиксируется непосредственно к карнизу, стене или потолку, то целесообразнее использовать специальные крепежи;
Монтаж светодиодной ленты на крепежные клипсы
- фиксация блока питания и контроллера.
Подробнее о процессе организации подсветки можно посмотреть на видео.
После полного монтажа всех элементов подсветки производится пробный запуск и проверка работоспособности. При необходимости вносятся соответствующие коррективы.
Закарнизная подсветка потолка светодиодной лентой
Установка подсветки за карниз актуальна для людей, желающих сделать интерьер помещения более эстетичным и при этом, не потратив много денег.
Крепится светодиодная лента с помощью обычного монтажного клея. Ее главное преимущество заключается в возможности легко комбинировать цвета. Часто такие ленты управляются с помощью специального пульта, с помощью которого можно настраивать интенсивность освещения.
Закладка проводки для закарнизного света
Подсветка на основе светодиодов состоит из нескольких функциональных элементов:
Платы со светодиодами, имеющими определенный цвет свечения и мощность.
Трансформатора (блока питания) – важно, чтобы данные прибор обладал запасом по мощности. Запас должен быть не менее 10–20% при приближенном параметре максимальной нагрузки.
Удлиняющего провода
Размер его сечения определяется длиной. Для длинных проводов (от 25 до 50 м) размер сечения должен быть минимум 2,5 мм. Если же длина провода не превышает 25 м, то 1,5 мм вполне достаточно.
Пульта управления, которым выполняется включение и выключение подсветки, а также контроль цвета свечения.
Выбор карнизов для светодиодной ленты
Карнизы с подсветкой, сформированной посредством применения светодиодной ленты, нужно также заранее подбирать. Далеко не все они могут функционировать вместе с лентой. Ниже представлены несколько вариантов:
- Пенопластиковый карниз. Среди всех вариантов является наиболее доступным. Он мало весит, легко прикрепляется к стене. Хороший вариант для светодиодной ленты малой мощности.
- Полиуретановый карниз. Для подсветки такой вариант наиболее пригоден. Он демонстрирует повышенную устойчивость к воздействию влаги и прекрасно отводит тепло, что делает возможным размещение на нем не только светодиодов, но и довольно крупных точечных светильников.
- Гипсокартонный карниз. Хорошо справляется с отводом тепла, является противопожарным. Основной недостаток выполненного из гипсокартона карниза с подсветкой – монтировать его довольно затруднительно.
- Гипсовый карниз. Гипс применятся нечасто ввиду низкой устойчивости к влажной среде и хрупкости. В целом, применять гипс допустимо, но ввиду массы недостатков намного разумнее предпочесть одну из альтернатив.
- Деревянный карниз. Выполненные из дерева карнизы с подсветкой хоть и не лучшим образом отводят тепло, все равно могут быть использованы. Стоит данный вариант будет немало, зато смотрится в некоторых интерьерах очень эстетично.
Например, если в помещении создается стиль «Модерн», то позолоченные деревянные карнизы будут смотреть совершенно неуместно. Намного разумнее будет установить полиуретановые карнизы, выполненные в строгом лаконичном стиле.
Выполнение подсветки карниза светодиодной лентой
Карниз с подсветкой на основе светодиодной ленты монтируется достаточно просто. В особенности это касается ситуации, когда применяется полиуретан.
Порядок работы предполагает последовательное прохождение нескольких этапов:
- Прежде всего, требуется заранее рассчитать схему подключения. Чтобы получить равномерное освещение по всей площади, рекомендуется применять платы, длина которых не превышает 5 м. Последующие фрагменты подключаются при помощи удлинительных проводов. Каждая длина кабеля рассчитывает отдельно, после чего можно приступить к подготовке проводки.
- Произвести разметку стен и потолка. Согласно отметкам, прокладывается проводка, которую надлежит прикреплять к основанию посредством клипс. Иногда для проводки штробируют стены, чтобы скрыть ее.
- Монтаж карниза. Если он выполняется из полиуретана или пенопласта, то его можно просто при помощи монтажного клея прикрепить к стене.
- На дно карниза приклеивается светодиодная лента. Можно воспользоваться двусторонним скотчем или монтажным клеем.
- Выполняется подключение проводки к блоку питания.
Светодиодная RGB Лента
По-настоящему волшебной подсветка штор получится у вас при выборе такой RGB ленты. RGB лентой называют светодиодную ленту, которая может менять свои оттенки с помощью пульта.
Подсветка штор
Где можно купить светодиодную ленту для подсветки штор?
Ленту нужно покупать в зависимости от ширины вашего карниза. Зная ширину вашего карниза, вы можете ленту приобретать той же ширины
На что нужно обратить внимание? Ленту желательно приобретать в полном комплекте для подключения. Что входит в состав комплекта?
- Светодиодная лента
- Контроллер (так как лента около 12 вольт, он адаптирует ленту под ваше напряжение в 220 В) и имеет размер немаленькой коробочки, или выпрямитель, который гораздо миниатюрнее, чем контроллер (встречается в основном в лентах с одним тоном цвета). При выборе ленты с контроллером учитывайте то, что его нужно пристроить так, чтобы его не было видно.
- Пульт управления (для подсветки штор с RGB лентой)
Подсветка штор
Светодиодную ленту для подсветки штор можно приобрести в магазинах радиодеталей, а также успешно ею торгуют с гораздо меньшей стоимостью на сайте AliExpress. Здесь встречаются готовые комплекты на разную длину с хорошим описанием характеристик.
Внимательно смотрите отзывы покупателей, потому что вы рискуете заплатить деньги и не получить товар. Если есть хорошие отзывы в большом количестве, можно смело заказывать, тем более, что руководство сайта защищает покупателя от недобросовестных продавцов, в случае, если вы не получили товар, вам вернут ваши деньги.
Ну, и самый основной вопрос, куда лучше приклеивать светодиодную ленту в варианте подсветки штор?
Все современные светодиодные ленты имеют клеевую основу. Всё очень легко, убираете защитный слой, клеите ленту в нужное место.
Совет дизайнера:
Используйте дополнительно прозрачный клей для укрепления вашей светодиодной ленты во избежание недоразумений. Клеевое нанесение чаще всего бывает не очень качественным, со временем лента может упасть, а это дополнительные временные расходы. Особенно это касается тех лент, которые имеют частое нанесение диодов, а также для лент с силиконовым покрытием (влагостойких), они имеют уже более серьезный вес.
Для того, чтобы сохранить загадочность и романтичность ваших штор, светодиодную подсветку нужно скрыть, и поэтому, есть только два варианта, при которых светодиодная лента будет уместна:
Ниша для подсветки штор
Сделайте нишу чуть шире обычного, на два-три сантиметра, для того, чтобы лента не касалась ткани. Ленту клеим перед шторами, на торец подвесного потолка.
О шторах в нише можно прочитать здесь:
Карниз с планкой для подсветки штор
Карниз с планкой является также замечательным вариантом для установки светодиодной ленты.
Как правильно установить карниз можно прочесть здесь.
Приклеиваем ленту на внутреннюю сторону планки. Видео Александра Диковинного показывает пошаговый процесс:
Итак, подводя итоги, мы можем сказать, что подсветка штор и установка для нее светодиодной ленты, это процесс не столь тяжелый, насколько кажется. Определяйтесь с лентой, кстати, она имеет разное количество диодов на метр, устанавливайте подсветку штор, меняйте свою обстановку с быстротою клика на вашем пульте.
Возможно вы еще знаете способы подсветки штор? Делитесь ими в отзывах, оставляйте комментарии.
Критерии выбора
Прежде чем приобретать ленточную подсветку на диодах, важно спроектировать будущее освещение в помещении. Если такое устройство будет служить основным источником света, то с потолка снимают все светильники
Затем на потолочной зоне фиксируют ленты большой мощности. Для выделения контуров светодиодную полосу крепят по всему периметру ниш. В результате создается рассеянный свет, зрительно увеличивается комната.
Чтобы ленту с диодами подобрать надлежащим образом, не потеряться в огромном ассортименте, следует заранее определиться с желаемым оттенком свечения, мощностью устройства, а также типом его крепления. Вдобавок стоит учесть все нюансы дизайнерской задумки.
Дополнительно нужно акцентировать внимание на расцветке подложки. Последняя должна быть малозаметной
Обыкновенно ее покупают под потолочный фон. Как вариант, основание может быть коричневым, сероватым, прозрачным, но не всегда белым.
Светодиодная подсветка может использоваться как в качестве основного освещения в комнате, так и дополнительногоИсточник stroy-podskazka.ru
Оттенок свечения
Все светодиодные ленты на потолок разделяют на две группы:
- монохромные;
- цветные.
Первые светят только одним цветом. Кроме того, они излучают инфракрасный, ультрафиолетовый свет. Во вторые встроены диоды, способные поочередно или одновременно светиться разноцветно. Дополнительные возможности приборов влияют на стоимость устройства: варианты, позволяющие переключать свечение, обойдутся значительно дороже.
Метраж
Требуемая длина светодиодной ленты зависит от периметра потолочной зоны, которую планируется обклеить. Покупать ее наугад нельзя, так как светодиоды характеризуются значительной интенсивностью свечения. Если габариты помещения небольшие, то свет будет слишком сильным. Как правило, общее значение 11 Вт заменяет обычную лампочку накаливания (около 100 Вт).
Для подбора уровня освещенности метраж подсвечиваемой зоны измеряют с помощью рулетки. Затем полученное число умножают на мощность 1 метра полосы. Это значение поможет правильно выбрать блок питания либо контроллер в том случае, если для отделки потолка планируется покупка многоцветной полосы.
Плотность размещения и мощность
Когда требуется очень яркая подсветка, то стоит покупать изделия с небольшим расстоянием между диодами. В итоге употребление электроэнергии будет значительно больше, чем у полос с более удаленными одна от другой лампочками.
Иногда заранее планируется использовать светодиодную ленту лишь в виде декоративного элемента. Тогда для украшения потолочного пространства следует купить полосу, 1 м которой содержит 40-60 штук светодиодов. Для основной подсветки потребуется изделие, на котором размещается около 120-230 светодиодов на каждый метр.
Чтобы произвести расчет мощности для конкретной ленты, показатель из крайнего правого столбца нужно умножить на весь метражИсточник electricvdele.ru
Изучаем плату
Аббревиатура SMD, присутствующая на ленточном осветительном приборе, обозначает: устройство крепится на поверхность. Четыре цифры возле букв – длина и ширина диода, например, 5050 (5 х 5 мм). С увеличением размера светодиодов, а также плотности их расположения возрастает яркость свечения.
Класс защиты
Светодиодные изделия также разделяют по классу защиты. Такой параметр определяет устойчивость ламп к влиянию влаги, пыли, иных нежелательных внешних факторов. Обычно он указывается на изделии, обозначается IP.
IP20 – лампочки предназначены для установки внутри помещений, у них отсутствует дополнительная герметизация.
IP65 – диодные ленты допускается применять для подсветки зон, контактирующих с водой (кухонный фартук или мойка, аквариум). Подобные устройства разрешается устанавливать в зданиях, на улице.
IP68 – осветительные приборы всецело изолированы, их возможно размещать под водой.
Виды гирлянд
Мнение эксперта
Смирнова Екатерина Анатольевна
7 лет занимается дизайном интерьеров, профессиональный архитектор

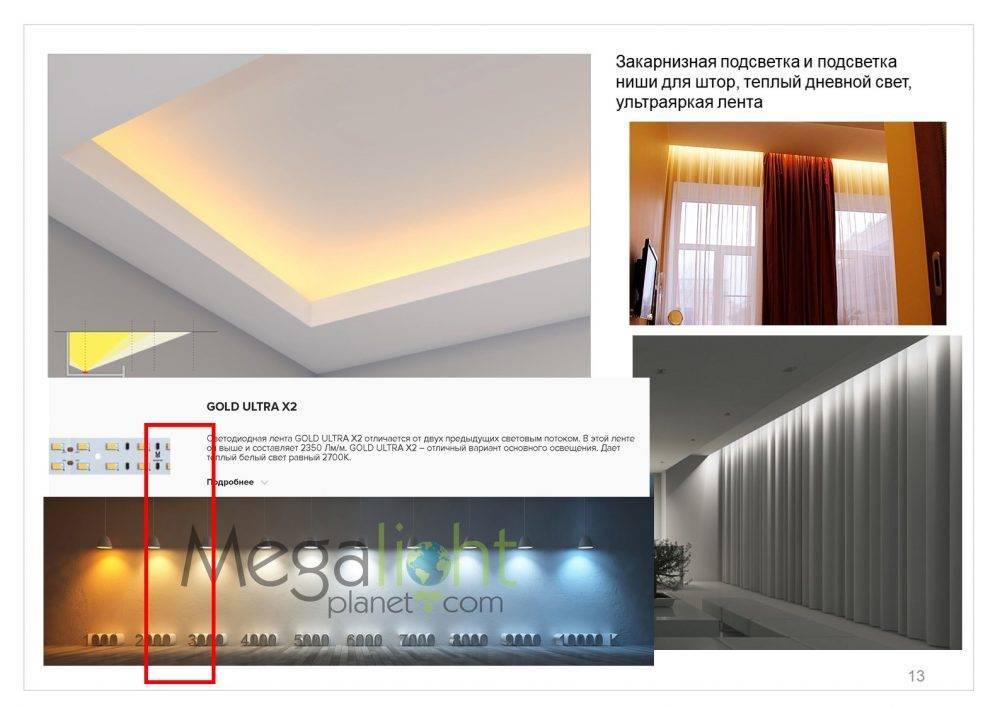

Со скудностью выбора в этом вопросе вы точно не столкнетесь, разновидностей гирлянд и световых конструкций, с помощью которых может быть воплощена подсветка штор, очень и очень много. Перечислим некоторые из них.
Дополнительный источник света, потребляющий минимум электроэнергии, визуально увеличивает помещение.
- универсальная линейная гирлянда (последовательно расположенные на длинном проводе лампы)
- гирлянда-занавес (длинные провода, не связанные между собой)
- гирлянда-бахрома (разветвления разной длины от основного провода)
- сетка (выглядит почти как рыболовная сеть, только еще и маленькими лампами)
- дюралайт (гибкий шнур со светодиодами, особенно подойдет, если нужно придать световой картинке определенную форму)

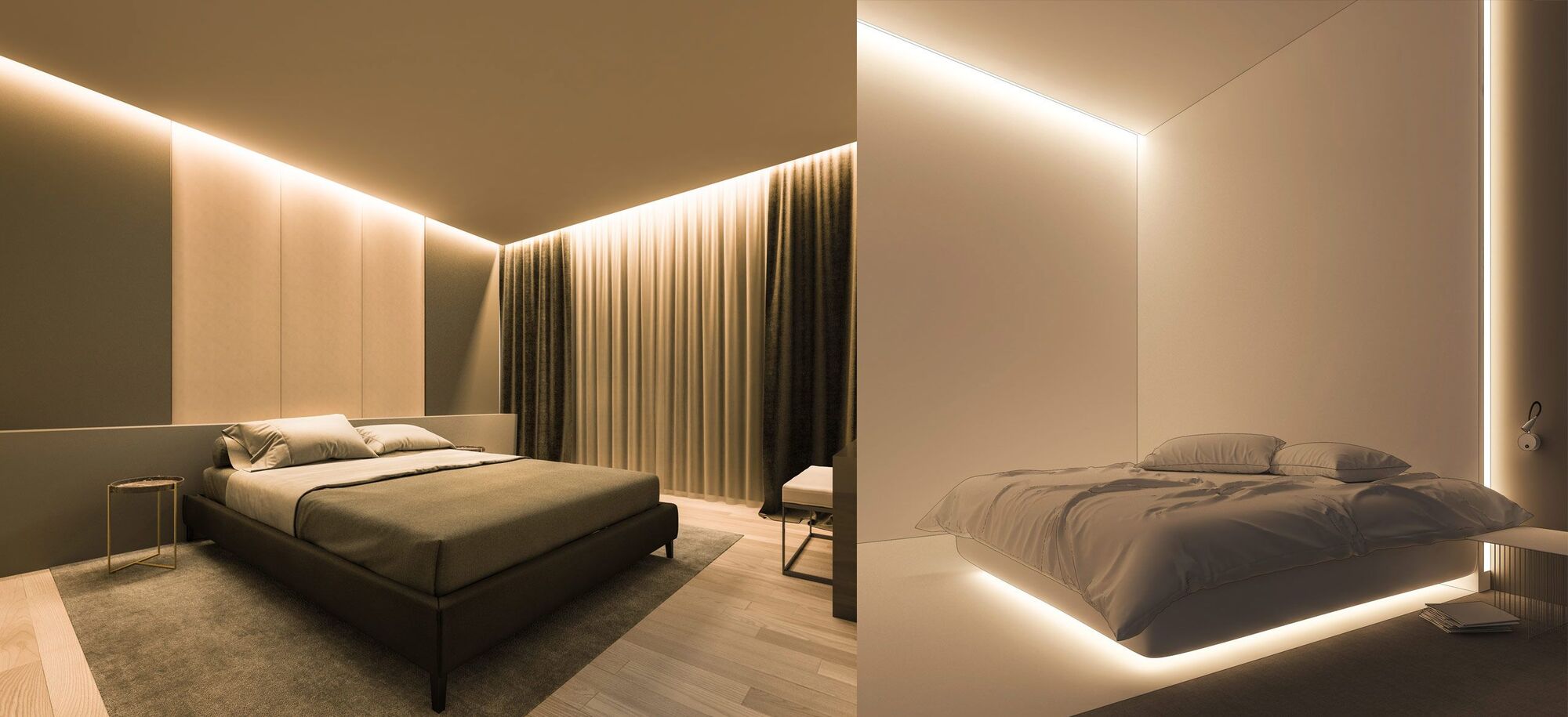

Уютные и комфортные комнаты в малогабаритках за счет светодиодного освещения станут намного просторнее и светлее.
