Выгребная яма: обустройство своими силами несложно, надежно и максимально эффективно

Выбираем место, учитывая требования СанПин

При выборе места для обустройства резервуара нужно обязательно учесть ряд правил и особенностей. От этого зависит насколько, будет эффективна канализация и удобна ли она будет в использовании.

На что нужно ориентироваться при выборе места для обустройства резервуара для канализационных стоков:

Важно определить глубину нахождения грунтовых вод. Если есть вероятность попадания канализационных стоков в грунтовые воды, то обустройство резервуара для канализационных стоков запрещено;
Если существует вероятность паводков, то категорически запрещено использовать резервуары с отверстиями для фильтрации в стенах сооружения, так как высока вероятность заражения окружающей среды в случае затопления;
К резервуару для стоков должна быть предусмотрена возможность подъезда техники, которая выкачивает из резервуара канализационные стоки;
Глубина ямы должна быть не более 3 м

Соблюдение этого условия необходимо для возможности выкачивания стоков. При большей глубине этот процесс сильно осложняется;
Стены резервуара нужно утеплить на глубину промерзания грунта. Сверху обязательно должна быть предусмотрена возможность установки крышки;
Запрещено располагать яму на склонах;
Запрещено обустраивать резервуар для канализационных стоков ближе, чем 5 м от жилого помещения и от забора соседей.

Дачный туалет без выгребной ямы своими руками

Наиболее популярным вариантом среди самостоятельного изготовления туалетов для дачи, фото которых представлены выше, является сооружение из бетонных колец.

Первым делом закупаются строительные материалы – 9 колец и 3 люка к ним.

Люк – обязательное условие герметичности конструкции

• Вырываются три ямы в ряд, с диаметром в 2,8 метра и глубиной 3 метра.
• Для первых двух ям необходимо сделать бетонную подушку.

Так выглядит установленное кольцо без бетонной подушки

В каждую из ям при помощи специальной техники устанавливается по три бетонных кольца. Щели между ними заполняют специальной гидрофобной смесью, а оставшуюся полость между землей и кольцом.

Монтаж перфорированных колец

Монтаж выгребной ямы из монолитного бетона

Для примера можно рассмотреть, как строится сливная яма без откачки из монолитного бетона. Такие конструкции прочны и долговечны, а при обработке стен специальными составами, они становятся водонепроницаемыми. Монтаж подобного сооружения несколько дольше, чем при использовании бетонных колец, поскольку требуется время на поэтапное застывание, однако он имеет определенные преимущества:

• более легкая транспортировка материалов,
• отсутствие необходимости использования подъемной техники (опустить тяжелые кольца в котлован вручную невозможно).

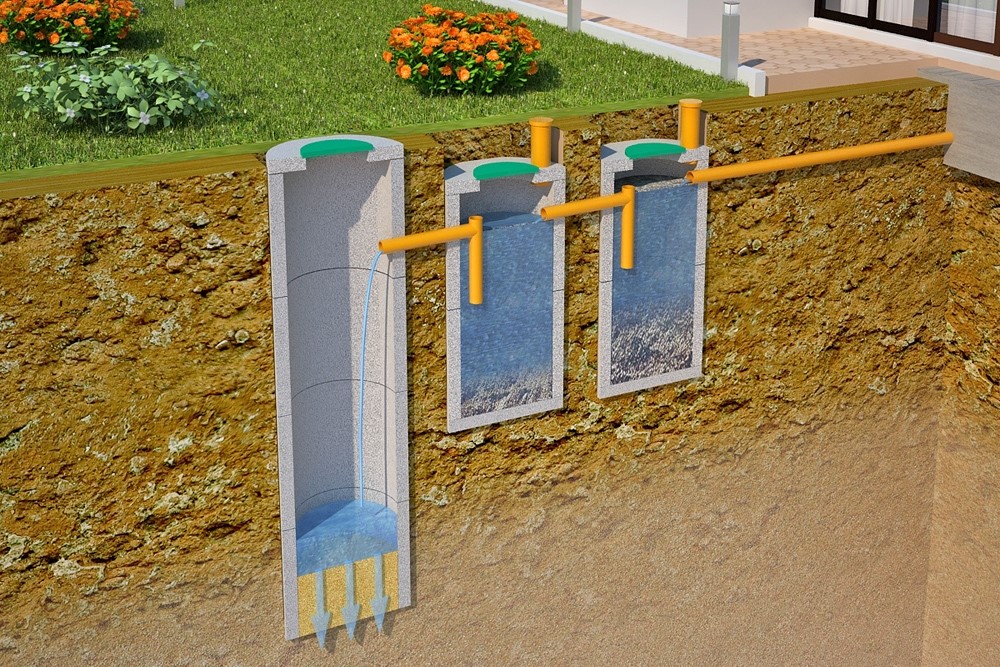

Схема двухкамерной выгребной ямы с переливом, которая, по сути, уже является септиком

После того, как определен оптимальный объем конструкции, следует решить вопрос о ее глубине, которая определяет вместимость наряду с площадью поверхности. В этом отношении существуют некоторые ограничения. Канализационная труба располагается на глубине не менее 1 метра под землей для того, чтобы избежать промерзания в холодное время года. С учетом диаметра самой трубы, необходимости отступа от верхнего края емкости до места ее входа и запаса для установки крышки и засыпки сооружения грунтом, глубина котлована может составлять до 3 метров, но не более.

Двухкамерный септик намного эффективнее, чем однокамерный. При монтаже выгребной ямы камеры делают смежными, то есть котлован разделяется на две части, а перегородка выполняется также из монолитного бетона.

Последовательность строительных работ

1. 1. В вырытом котловане выравнивается и утрамбовывается дно, после чего на месте установки первой камеры заливается в опалубку раствор для фундамента.
   2. После застывания раствора строится опалубка для боковых стен и перегородки на высоту 50 см. Устраивать ее выше не имеет смысла, поскольку заливка раствора производится поэтапно, по мере застывания раствора. В качестве материала для опалубки могут быть использованы старые доски, фанера и пр. Перегородка может выполняться как одновременно со стенами, так и после завершения их монтажа. Время застывания каждой «ступени» в 50 см – не менее суток.

      Бетонная выгребная яма без откачки — схема устройства предполагает наличие опалубки для заливки цемента

1. На уровне установки входящей трубы и места перетекания стоков из камеры в камеру устанавливаются тройники. Для перетока может быть использован и отрезок трубы, однако тройник обеспечит движение частично очищенной воды снизу, благодаря чему снижается вероятность попадания во вторую камеру твердых частиц, задерживающихся у тройника в силу своей инерционности. Переливная труба из первой камеры во вторую должна быть расположена ниже, чем входная труба в первой камере.Тройники для канализационных труб септика
2. «Пол» второй (меньшей по объему) камеры септика засыпается щебнем. Высота слоя 30-50 см.
3. Для верхней части резервуаров можно залить плиты перекрытия или использоваться готовые изделия, однако в любом случае «крышки» резервуаров должны иметь отверстия для ревизионных люков (по одному для каждой камеры) и для установки вентиляционной трубы.
4. Сооружение оставляют для набора прочности раствором и полного высыхания.
5. Отверстия люков в верхней части оснащаются открывающимися крышками, устанавливается вентиляционная труба.Монтаж люков и вентиляции
6. Конструкция засыпается землей.

Про строительство септика их железобетонных колец читайте на этой странице сайта.

Существуют различные способы улучшения эксплуатационных характеристик конструкции при строительстве.

• Покрытие стен выгребной ямы изнутри гидроизоляционным слоем (самодельным битумным составом, специальной мастикой или праймером) повысит ее санитарную безопасность. Бетон в «чистом» виде не является полностью влагонепроницаемым материалом. Покрытие можно выполнить и с двух сторон, однако для возможности его нанесения на внешнюю поверхность потребуется вырыть котлован, который будет иметь площадь значительно больше необходимой, что значительно повысит трудоемкость работ. Для внешней гидроизоляции часто используют полимерную пленку, выстилая ей яму до монтажа стен и перегородки.
• Прочность пола и вертикальных конструкций можно повысить, используя принцип армирования. В качестве армирующих элементов могут быть использованы готовая металлическая армирующая сетка, битый кирпич или металлический лом.

  Рекомендуется использование армировочных материалов для укрепления бетонной конструкции

• Рекомендуется использовать для заливки раствор со следующими пропорциями: на каждые 200 кг портланд-цемента берут 300 кг мелкого речного песка и 100 литров воды. Рекомендуется добавлять пластификатор, количество которого определяется инструкцией.

Материалы для негерметичного выгреба

Материалами для негерметичного канализационного колодца могут служить бетон и изделия, изготовленные из него, дерево, пластик, старые автопокрышки, кирпич и пр.

Кладка кирпичного выгреба занимает много времени и выходит недешево. Такой вариант можно рассмотреть, если хозяин участка имеет в своем распоряжении нужное количество материала, который не планируется использовать на другие нужды.

Конечно, красота кладки стенок ямы особого значения не имеет, но полностью бракованный кирпич использовать все же не стоит. Ведь кладка будет работать в условиях агрессивной среды стоков, оказывающих на стенки разрушительное действие.

Вместо кирпича годятся газосиликатные блоки. Они по размерам больше, поэтому работу можно будет выполнить быстрее.

Дерево по той же причине является не лучшим выбором для строительства фильтрующего колодца. Дощатый выгреб придется ремонтировать ежегодно.

Конструкция из монолитного бетона отличается высокой надежностью. Для ее создания на начальном этапе потребуется опалубка и арматура. В основании монолитного колодца оставляют свободную полость для устройства донного фильтра из песка и щебня.

Наиболее популярным материалом для выгреба являются заводские бетонные кольца. Но они должны быть качественными. Сколы и трещины на таких изделиях неприемлемы. Если в выгребной яме из бетонных колец без дна запланированы проницаемые стенки, можно взять перфорированные изделия. Такие бетонные кольца тоже поступают в продажу.

Пластиковые резервуары обычно используют для установки герметичных сливных ям. Однако если изготовить в такой емкости отверстие для фильтра, ее можно потом использовать в качестве технического колодца без дна. В связи с тем, что пластик большим весом не отличается, установленную емкость рекомендуется утяжелить либо прикрепить к якорю — бетонной заготовке. Тогда зимой пустой резервуар не вытеснит наружу промерзший грунт, а весной он не всплывет в паводок.

Совсем простой вариант — это колодец из старых автопокрышек. Для его сооружения потребуется выкопать яму нужного размера и уложить в нее стопкой отработанные шины. Они предохранят земляную выемку от обрушения, а наружный грунт — от проникновения в него сточной воды. Покрышки нужно соединить скобами между собой. Стыки между изделиями заделываются сантехническим герметиком. На дне полученного колодца следует изготовить песчано-щебеночный фильтр. Сама по себе работа несложная, но необходимо знать о небольшом сроке службы такой ямы и ее высокой проницаемости.

Устройство герметичной конструкции

Есть множество вариантов сделать выгребную яму. Это удобно, чтобы удовлетворить различные потребности владельцев дачи. Воспользуйтесь заводскими изделиями, чтобы канализационная яма прослужила вам в течение многих лет. Схема выгребной ямы из бетонных колец предполагает использование кругов и опорных плит. Монтаж осуществляется быстро. Выгребная яма в частном доме сможет полностью удовлетворять потребности жильцов: бетонные кольца на рынке реализуются в большом ассортименте. Можно легко подобрать круги с нужным диаметром.

При монтаже следует соблюдать следующий порядок:

1. Выкапывают яму. Для выполнения земляных работ обычно нанимают экскаватор;
2. Укладывают основной круг. Устанавливают последующие кольца. С этой работой справятся специалисты. Здесь требуется привлечение специальной техники. Экскаватор нужен для устройства дна, кольца будет опускать вниз кран-манипулятор. Предпочтительнее применять в строительстве цельные изделия;
3. Последний круг должен возвышаться над грунтом на 20 или 30 см.

Устройство выгребной ямы из бетонных колец требует привлечения опытных профессионалов и спецтехники.

Выгребная яма с переливом – прекрасная замена центральной канализации в районах, где ее нет. У сооружения имеются следующие достоинства:

• редкая откачка с помощью ассенизаторской техники;
• возможность использовать воду во второй раз, чтобы поливать зеленые насаждения;
• отсутствие плохих запахов;
• возможность использовать воду в больших объемах;
• отсутствие бульканья и других неприятных звуков из канализационной системы, если яма переполнится.

При желании мастер соорудит выгребную переливную конструкцию самостоятельно. Для этого понадобится разобраться в ее устройстве. 2 ямы-отстойники подсоединяются друг к другу специальным патрубком в виде буквы «Т».

Первая емкость соединяется с домом трубопроводом под углом 1,5 или 2 градуса по направлению к сливу. Крупные частицы опускаются на дно отстойника. Сточная вода течет по Т-образной трубе в другую емкость. В этом отстойнике не предусмотрено наличие дна. Он заполнен геотекстилем вперемешку со слоями из песка, а также щебня с битым кирпичом. Сточная вода проходит сквозь все слои. После очищения она уходит в землю, не причиняя вреда окружающей среде. Рыхлая почва или песчаная дает возможность вторую яму заполнять одним щебнем. Сверху уложите геотекстиль со слоем чернозема. Посадите растения с короткой корневой системой.

Улучшить распад органических отходов помогает добавление в первую яму-септик специальных препаратов, содержащих бактерии. Если в емкость поступает кислород, биопрепарат работает лучше. Поэтому рекомендуется в крышке септика оставлять отверстие.

Первый отстойник строят из бетонных колец, а второй из красного кирпича. Понадобятся канализационные трубопроводы из пластика и Т-образная труба. Вместо последней можно взять уголок. Это необходимо, чтобы предотвратить попадание нечистот из первой емкости во вторую.

Если канаву приходится рыть вручную, тогда воспользуйтесь таким способом. Установите первое бетонное кольцо на то место, где будет яма-отстойник. Залезьте внутрь изделия и копайте по кругу. Вес кольца заставит его опускаться. Когда бетонное изделие сравняется с землей, на него устанавливают второе. Продолжайте копать. Ненужная земля высыпается в ведро, которое поднимает ваш помощник, стоящий сверху. После завершения установки колец подведите к емкостям трубы. Зубило и молоток помогут вам проделать отверстия в бетонных кольцах.

Пластиковая выгребная яма – это сооружение, которое мастер создает без посторонней помощи. При монтаже избегайте перепадов труб и крутых поворотов. Когда невозможно проложить прямой трубопровод, тогда угол поворотов делайте тупым. Такая конструкция позволяет избежать засоров. Позаботьтесь о том, чтобы ассенизаторской машине было удобно подъезжать, когда стоки накопятся, и понадобится откачать выгребную яму. Начерченная схема поможет создать грамотный проект для локальной канализации.

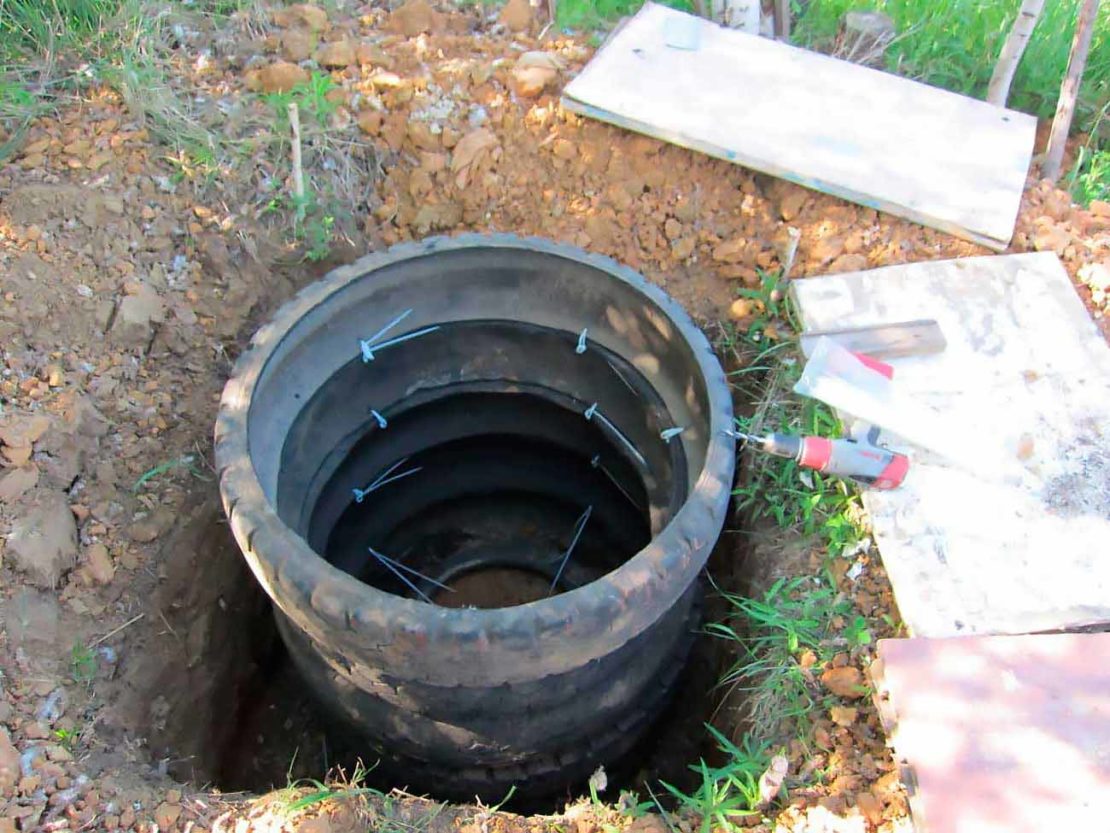

Яма для канализации своими руками из б/у автомобильных покрышек – бюджетный способ создать комфортные условия для проживания. Если объем сточных вод невелик, то эта конструкция идеальная: она доступна и практична. Монтаж не представляет сложностей. Однако разобрать конструкцию из покрышек своими руками трудно. Прослужит самоделка не более 15 лет.

Самостоятельно конструкции из газосиликатных блоков тяжело придать форму круга. Поэтому она делается в виде квадрата или прямоугольника. Герметизацию выполняют при помощи применения специального клея или цементного раствора.

ПОСМОТРЕТЬ ВИДЕО

Классификация по конструктивным особенностям

Комфорт жителей дома во многом зависит от того, какая выгребная яма установлена на участке. Некоторые ёмкости требуют регулярного ухода за собой, другие же можно чистить раз в несколько лет. Самыми популярными считаются такие варианты выгребной ямы:

• поглощающие ямы без дна;
• герметические ёмкости;
• накопительные септики.

Поглощающие без дна

Подобная конструкция способна качественно выполнять свои функции на участках, где суточный объём отходов не превышает 1 метра кубичного. Отлично подходят выгребные ямы накопительного типа для дачных участков. Как правило, на дачах нет джакузи, стиральной машины, других приборов для повышения комфорта жизни, а владельцы там бывают крайне редко, преимущественно летом и то только несколько раз в неделю. Вот в этом случае лучше всего установить выгребную яму поглощающего типа.

Поглощающие, без дна выгребные ямы

Преимуществом такой конструкции является экономность установки и обслуживания. Для строительства понадобится три бетонных кольца, песок и щебень для дренажной системы. Принцип работы такой канализации состоит в том, что отходы, которые поступают в ёмкость, проходят сквозь дренажный слой, очищаясь, затем впитываются в грунт.

С точки зрения экологии такое сооружение не является безопасным, однако, если придерживаться правил эксплуатации, то санитарно-гигиенические нормы нарушены не будут. Главное, додерживаться таких рекомендаций:

• регулярно очищать от твёрдых нечистот;
• следить, чтобы ёмкость не переполнялась;
• не допускать выбрасывания в яму большего количества стоков, чем она может переработать;
• применять биопрепараты для очистки и дезинфекции;
• при сооружении соблюдать дистанцию между другими хозяйственными постройками и ямой.

Герметические резервуары

Выгребные ямы этого типа более безопасны для окружающей среды. Строятся они по такому же принципу, что и поглощающие. Процесс строительства состоит из нескольких этапов.

Герметические резервуары

1. Сначала нужно провести земельные работы, вырыть котлован и .
2. Теперь нужно залить дно бетоном, укрепить стены, провести канализационные трубы.
3. На последнем этапе необходимо сделать крышу для выгребной ямы.

Важный момент при строительстве герметического резервуара — нужно обеспечить доступ к выгребной яме ассенизаторской технике, так как чистить канализацию придётся часто. Что касается размера, то не рекомендуется устанавливать выгребную яму, глубина которой превышает три метра.

Выгребные ямы типа септик

Накопительные септики — это более современные, технологичные и комфортные виды выгребных ям для частного дома. Их особенностью является то, что очистка профессиональной техникой требуется крайне редко (раз в два года). Септики могут быть однокамерными или многокамерными. Чем больше камер, тем лучше очищаются канализационные стоки.

Выгребные ямы типа септик

Для нормального функционирования септика необходимы биопрепараты, в состав которых входят активные микроорганизмы, выращенные в искусственных условиях. Бактерии питаются нечистотами, разлагая их полностью. Нечистоты в накопительной выгребной яме превращаются в чистую воду, которая потом может использоваться для хозяйственных нужд.

Накопительные септики отличаются рядом преимуществ по сравнению с другими типами выгребных ям. Они не требуют профессионального обслуживания, не являются источниками неприятного запаха, поглощают любое количество отходов.

Устройство выгребной ямы без дна

Конструктивно сливная яма без дна представляет собой колодец до 3-х метров глубиной, изготовленный из бетонных колец, глиняного кирпича или грузовых автопокрышек. Днищем такого сооружения служит грунт или фильтр, состоящий из послойной засыпки песком и щебнем.

Стенки фильтрующего колодца имеют множество дренажных отверстий, через них жидкая фракция стоков уходит в наружный грунт, где проходит почвенную доочистку. Аналогичной функцией обладает донный фильтр. Нерастворимые фракции нечистот остаются в сливной яме и откачиваются ассенизаторской техникой пару раз за год.

Такой выгреб годится для утилизации стоков на даче в теплый период года или в деревенском доме, в котором живут постоянно 1-2 человека.

При большем количестве людей эффективность фильтрующей ямы будет недостаточной в связи с увеличением количества воды, потребляемой для хозяйственных нужд и подлежащей сбросу в автономную канализацию. Если такой выгреб переполнится, стоки могут вызвать заражение почвы, это нарушит экологическую безопасность всего участка. Выходом из данной ситуации может служить сооружение септика, состоящего из 2-3 камер.

Традиционная выгребная яма

Это самый простой и дешевый способ обустройства сливной ямы, используемый уже не одно столетие. Принцип действия выгребной ямы прост: стоки попадают в емкость, отстаиваются. На дне ямы вскоре образуется биологически-активный ил с высоким содержанием анаэробных бактерий, разлагающих органические вещества. Вода в яме осветляется, просачивается в почву через перфорацию в стенках и дне, где происходит ее дополнительная очистка теми же бактериями. Обустройство традиционной выгребной ямы не требует особых навыков. Этапы ее сооружения:

• Определяют местоположение будущего выгреба.  Располагать его нужно не ближе 30 метров от источника воды, 5 метров до границы строения и 1 метра от границ участка;
• Копают котлован по размеру будущей ямы. Объем ямы – не менее 1 м3 на каждого члена семьи, только тогда можно быть уверенным в ее безотказной работе;
• Выкладывают стенки из кирпича или пеноблоков, не забывая об устройстве дренажных отверстий в них;
• Верх ямы накрывают перекрытием из бетона с люком для осмотра и прочистки;
• В яму выводят канализационную трубу, уложенную в траншею ниже глубины промерзания грунта;
• Все конструкции засыпают землей.

Вполне приемлемый  вариант для деревенского дома, где объем стоков не превышает одного кубометра в сутки. Однако, для жилого частного дома с водопроводом, душем и современной бытовой техникой этот способ не подходит: объемы сливаемой жидкости даже для малочисленной семьи превысят фильтрационные возможности колодца и живущих в почве бактерий. Произойдет заражение почвы и водоносного слоя вокруг выгреба, пострадает экология. Да и неприятный запах будет досаждать владельцам такой ямы практически постоянно.  Кроме того, использование в стиральных машинах современных моющих средств  и жидкостей требует более глубокой очистки, чем естественное разложение. Для этих целей можно использовать дополнительную фильтрацию. Также читайте про строительство выгребной ямы из автомобильных покрышек.

На этом сооружение однокамерного септика закончено. Уложенные слои будут задерживать стоки, и очистка сточной канализации будет проходить гораздо эффективней. Для укладки геотекстиля лучше не использовать иглопробивной материал. Его структура такова, что он быстро заиливается и вода с трудом проходит через него.

Технология строительства выгребных ям

Устройство выгребной ямы без дна

Если ваш загородный дом используется в качестве дачи, и круглогодичное проживание там не предусмотрено, то целесообразно устроить выгребную яму как емкость с фильтрующим днищем, иначе говоря – колодец. Эта схема выгребной ямы подойдет, если количество сточных вод не превышает 1 куб м в сутки.

Такое устройство возможно в случае, когда почва имеет песчаный или супесчаный тип, и грунтовые воды находятся на уровне ниже 2,5 м.

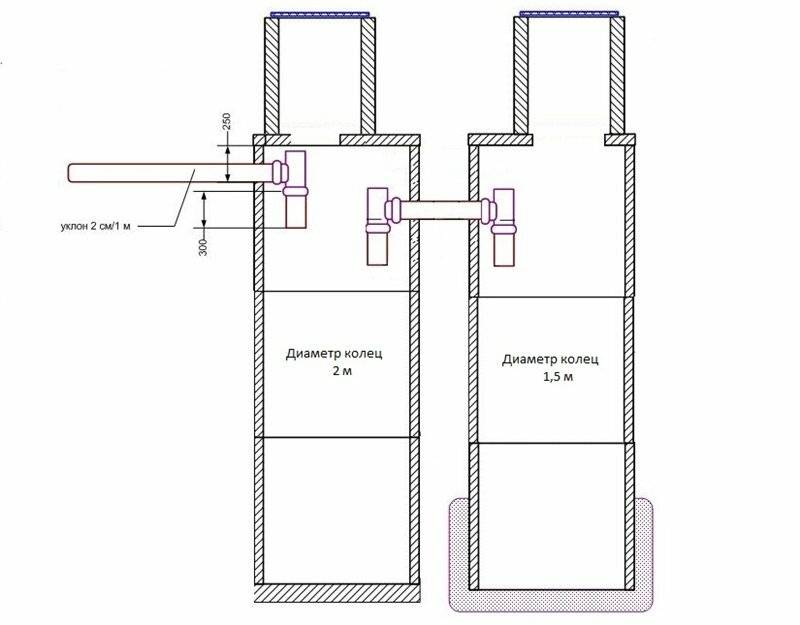

Схема ямы из бетонных колец (слева) и кирпича (справа)

Устройство такой выгребной ямы состоит из следующих этапов:

1. При копке котлована верхний слой почвы раскидывают по участку. 1,5 кубометра грунта оставляют для устройства теплоизолирующего слоя, расположенного над перекрытием.
2. Обустройство стен и прокладка труб производятся одновременно. Стены выполняют кирпичными или из бетонных колец, а трубы располагают под углом, чтобы предотвратить застой жидкости.
3. Вверху второго кольца от поверхности прокладывают трубу вовнутрь колодца.
4. После того, как будут смонтированы трубы, кольца и крышки, монтируют люки.
5. При использовании кирпичной кладки на уровне стен делают окопку в 30 см шириной. Тогда бетонная плита ляжет и на грунт, и на стены колодца. Плиту засыпают грунтом до уровня поверхности, а люк оставляют свободным от грунта.

Устройство герметичной выгребной ямы

Принцип действия такой ямы заключается в том, что по трубам сточные воды поступают в специальную герметичную емкость и находятся там до выкачки ассенизаторской машиной. Объем ямы рассчитывают исходя из предположения, что на семью из пяти человек приходится 8 кубометров ямы. В таком случае, при частых приемах ванны, использовании стиральной и посудомоечной машины, сливная яма в частном доме подлежит очистке до трех раз в месяц.

Схема установки герметичной емкости

Этапы устройства герметичной сливной ямы:

Накопитель может иметь конструкцию разных типов: от герметичного бетонного колодца до пластиковой емкости заводского выпуска.
Колодцы являются не такими герметичными, как пластиковые емкости. Хороший вариант – еврокуб, 1000 литровый бак с пластиковым или деревянным поддоном. Они недорогие и легкие.
Необходимо установить вентиляционный выход диаметром от 10 сантиметров и вынести его на 70 сантиметров выше поверхности.
Далее следует прокладка канализационных труб

Необходимо обратить внимание на то, чтобы по пути труб не росли деревья, это может ограничить доступ к трубам при необходимости ремонта.

Совет от профессионала:

Трубы желательно укладывать ниже глубины, на которой возможно промерзание почвы. Если это неосуществимо, то надо будет утеплить трубопровод, иначе вероятно его замерзание.

Прокладка труб ниже глубины промерзания грунта

Вариантов устройства выгребной ямы много. Правильная сливная яма не должна загрязнять грунтовые воды, находясь на требуемом расстоянии от других объектов, и четко выполнять свои функции.

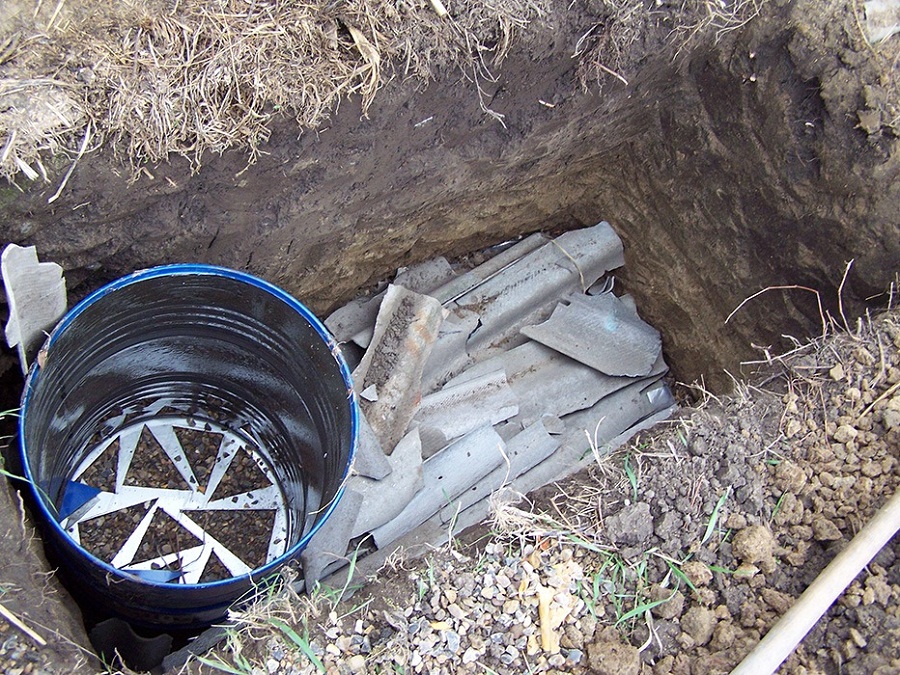

Выгребная яма из бочки своими руками

Для сооружения отстойника пригодится обычная бочка большого литража, но лучше брать не металлическую, а пластиковую. Лист стали быстро проржавеет, емкость выйдет из строя. Антикоррозийные пропитки и покрытия в этом случае не эффективны, поскольку микроорганизмы естественной очистки быстро разлагают любые слои защиты.

 Загрузка …

1. Выкопать яму, на дно уложить слой гальки, на нее слой песка – это дренаж, необходимый для очистки стоков и их безопасного отвода.
2. В бочке высверлить толстым сверлом или болгаркой несколько отверстий для дренажа. Сверлить в стенках, выбирая шахматный порядок расположения дырок. Шаг сверления 15-20 см.
3. В дне бочки сделать отверстие и подсоединить патрубок для слива. Зону стыка с патрубком герметизировать силиконовым герметиком, этот состав с течением времени набирает хорошую прочность. После герметизации зону стыка посушить, потом обмазать сантехнической мастикой.
4. Бочку обернуть листом геотекстиля, чтобы через дренажные дырки внутрь не попадала земля. Установить емкость в яму, пространство между стенками ямы и бочки заполнить мелким щебнем или галькой.
5. Патрубок стыковать с трубой канализации, сверху емкость прикрыть крышкой.

Такой отстойник накопитель служит очень долго, а чистить его приходится раз в 10-15 лет. Но тут все зависит от количества человек в доме. Как правило, бочку применяют для 2-3 жильцов. Если семья насчитывает более 3 человек, надо подумать о сооружении большего объема.
