Водоснабжение частного дома: схема скважины, разводка воды, устройство системы, подключение и обвязка

Плюсы и минусы скважин

Фактически, скважина это отверстие в земле, которое бурится на глубину залегания нужного водоносного слоя. Затем в это отверстие заводится обсадная труба и подключается насосное оборудование.

Самое главное достоинство любой скважины – это ее автономность. Т.е. владелец дома становится полностью независимым от центральных коммуникаций. А кроме того, у них есть и другие достоинства:

чистая вода – у разных источников, состав воды будет отличаться, однако чаще всего, вода, добытая из скважины пригодна для питья;
высокая производительность – средний дебет составляет 3 м3\час, а у артезианских источников, этот показатель может достигать 6 м3\час, что полностью перекрывает потребность в воде для большинства частных домов;
длительный срок службы – в зависимости от типа, источник может прослужить 30-50 лет;
стоимость воды получается дешевле, чем из центрального водопровода.

Недостатки:

бурение скважины на даче и ее полноценное обустройство требует больших финансовых затрат;
есть зависимость от электричества;
скважина требует проведения периодических профилактических работ;
есть риск заиливания и пересыхания.

Также, для получения хорошего качества воды, нужно делать систему фильтрации. А, для постройки артезианского источника, потребуется получить разрешение.

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

уложить их ниже глубины промерзания грунта;
закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания. Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

Установка кессона

Кессонная яма является одним из методов обвязки. Предполагается, что оборудование и оголовок будут спрятаны. В грунте копается приямок, где размещается верхняя часть обсадной трубы.

Схема реализуется несколькими способами:

Кессон из металла. Сталь сейчас является довольно дорогим материалом, но она позволяет добиться хорошей герметичности. Снаружи необходимо нанести состав от коррозии. Сборку можно выполнить самостоятельно без привлечения спецтехники. Потребуется только сварочный аппарат.
Железобетонные кольца. Монтаж осуществляется довольно быстро. Но такое обустройство не позволяет добиться хорошей гидроизоляции. Нужно всего одно или два кольца, которые затем накрываются бетонной крышкой с люком. На дно стелется каркас из арматуры и заливается бетоном.
Кессон из пластика. Это лёгкий и долговечный материал, который может разрушиться только от механического воздействия. Конструкция полностью герметична.

Скважинный адаптер

С этим устройством можно не устанавливать дорогостоящий кессон, но насосное и другое оборудование придётся разместить в отдельном сарае или же в доме. Кроме дешевизны, преимуществом применения адаптера является то, что обсадную трубу можно полностью спрятать под землёй.

Монтаж выполняется следующим образом:

Обсадная труба обрезается по уровню земли и обкапывается вглубь примерно на полтора метра.
При помощи коронки вырезается отверстие в трубе для монтажа адаптера.
Адаптер устанавливается снаружи, а глубинный насос опускается в колодец при помощи напорной трубы, на которой он закреплён.
Лишняя часть опорной трубы обрезается, и на это место устанавливается ласточкин хвост (так называется второй элемент адаптера).
На металлической трубке адаптер опускается в скважину.
Вырытая яма засыпается землёй.

Монтаж можно произвести самостоятельно. Необязательно прибегать к услугам специалистов. Если используется кессон, то лучше сделать его закрытым. Вся конструкция должна быть максимально герметичной.

Монтаж насоса

Третий шаг – установка насоса, выполняющего роль сердца всей водопроводной системы. При выборе прибора следует учитывать несколько важных показателей:

диаметр обсадного ствола;
высота и напор подачи воды в скважине;
ожидаемый объем поступающей воды из скважины;
планируемый расход воды.

Принимайте во внимание, что мощность оборудования не должна превышать показатели производительности скважины, чтобы избежать «сухого» хода насоса. Также прибор должен быть на 10-15% меньше диаметра обсадной трубы, чтобы сохранялась возможность его обслуживания. Установка насоса выполняется таким образом:

Установка насоса выполняется таким образом:

На крепежные элементы насоса фиксируется трос – он защищает прибор от аварийного опускания.
На насос устанавливается обратный клапан – он делает невозможным обратный ход водного потока в скважину.
К насосному оборудованию присоединяются труба водопровода и кабель электропитания. Параллельно с этим кабель фиксируется к трубе пластиковыми хомутами с шагом в 1,5 м.
Насос медленно опускается в обсадной ствол, а затем фиксируется тросом на высоте 1 м от дна скважины. Вторым концом трос закрепляется на оголовке скважины.

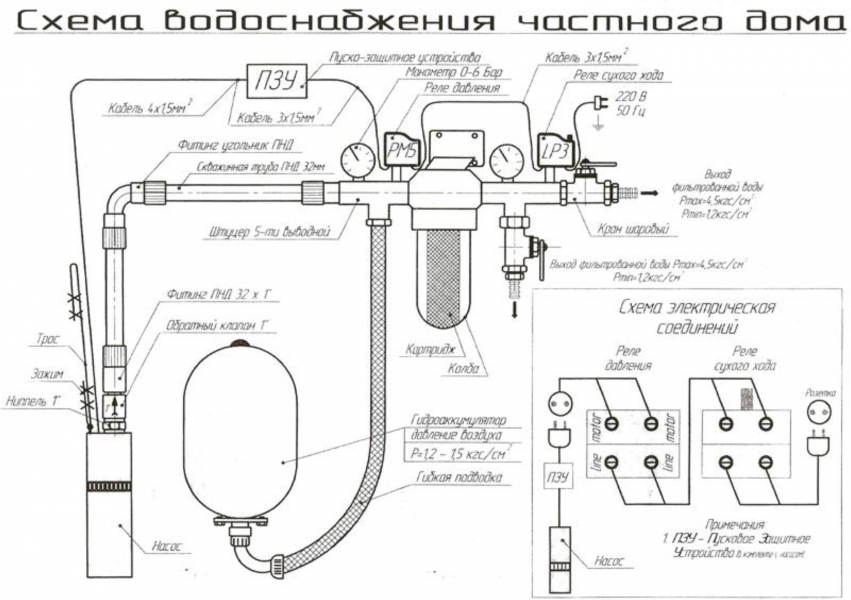

Схема: подключение автоматики

Далее следует позаботиться об очистных фильтрах – их устанавливают на трубу, которая подает воду от насоса к гидроаккумулятору. В обязательном порядке используется фильтрующий прибор грубой очистки, а приборы тонкой очистки, угольные, умягчители и др. устанавливаются в зависимости от назначения воды из скважины.

Устройство

Качественное обустройство устья преследует несколько целей:

Простота монтажа насосного механизма и последующая его эксплуатация.
Постоянный доступ к устройствам ствола шахты.
Препятствие попадания в питьевую воду грязи и примесей.
Надежная герметизация обсадной трубы.
Препятствие промерзания ствола в холодное время года.

Устьевая арматура

Первое – оголовок. Устанавливается непосредственно на обсадную и закрепляется специальными болтами. По наружной части укладывается резиновое уплотнительное кольцо для предотвращения течи.

Второе – разгрузочная обвязка. Сложный элемент узла подачи воды из устья. На верхнем участке располагаются тройники, шаровые задвижки, обратные клапаны, фильтры грубой очистки. Все узлы и агрегаты работают во взаимодействии друг с другом. Порядок расположения агрегатов зависит от количества заборных устройств и объема потребления воды. В каждом проекте рассчитываются индивидуально.

Третье – кессон. Чтобы защитить источник от попадания в него глины, грунта, верховодки, а также для предупреждения промерзания оборудование закрывают кессоном. Это короб из пластика, кирпича, бетона или любого другого прочного материала, который полностью закрывает обсадную вместе со всеми агрегатами. Кессон может быть куплен в готовом виде или собран самостоятельно.

Четвертое – насос. Самый главный элемент добычи жидкости из недр. Чем меньше расстояние от поверхности воды до насосной станции, тем легче крыльчатке втянуть и направить воду. Именно поэтому лучше ставить прибор возле оголовка.

Пятое – оборудование для автоматического отслеживания неполадок, аварийные сигнализаторы, датчики исправной работы системы водоснабжения. Автоматика монтируется рядом с насосом, что позволяет работать всем узлам практически автономно.

Схема

Обсадная труба, выходящая из земли на поверхность на метр. Оголовок, на него вешается все оборудование. Погружник, кабель, шланг, водораспределительный узел. Насосная станция для глубоких артезианских шахт. Электронные датчики автономной работы источника. Выход полностью закрывается защитным коробом или кессоном.

Выбираем источник

В качестве источника может быть выбрана скважина или центральный водопровод, но можно сделать и подвод из колодца и это будет стоить не дорого. Это надо рассматривать в каждом отдельно взятом случае.

Хорошо, если на территории дачного участка, который вы приобрели, имеется качественная скважина или колодец. Но если он отсутствует, его необходимо создать.

Колодец

Колодец – наиболее древний искусственный источник, обеспечивающий человека водой.

Что хорошо и что плохо

Прежде чем обустраивать колодец, убедитесь, что объем воды является достаточным для вашей семьи:

Такой вариант более дешевый, чем создание скважины.
Не обязательно прибегать к услугам специалистов, можно приобрести необходимые материалы и произвести все работы самостоятельно. На этом вы значительно сэкономите. Цена всей конструкции будет значительно ниже;
Колодец служит дольше, чем скважина. Максимальный срок его эксплуатации составляет 50 лет. К тому же, колодец независим от электричества, в отличие от скважины.
Но существует один недостаток: в нем может оказаться верховодка, значительно снижающая качество воды. Но такое случается лишь при неправильном выполнении гидроизоляции (см. Гидроизоляция колодца: способы и методы проведения работ).

В некоторых регионах предпочтение отдается бурению скважин. Причины могут быть самыми разными.
Возможно, поблизости имеется источник или подземная река с качественной водой, а, может быть, грунтовые воды находятся на глубине более 15 м.

Скважина «на песок»

При ее создании вода берется в верхних слоях грунта. достигается первый, В это варианте надо только дойти до первого слоя воды, который пригоден к употреблению. Над ним находится плотный суглинок, который фильтрует дождевые, талые и грунтовые воды.

Схема скважины на песок

Итак:

В каждом регионе водоносный слой залегает на разной глубине, поэтому глубина скважины «на песок» может составлять 10 — 50 метров.
В скважине такого типа находится 500 л воды. Поскольку фильтры скважины со временем забиваются илом и песком, таким источником можно пользоваться примерно 5 лет.
Большое значение имеет местность, на которой расположена скважина. Источник может оказаться неисчерпаемым, ведь даже при низком залегании грунтовых вод (глубже 15 м) можно наткнуться на подземную реку. В данной ситуации фильтры забиваться не будут, и скважина прослужит более 20-ти лет.

Артезианская скважина

В данном случае надо провести бурение до известняковой породы, которая залегает на глубине 35-1000 метров и более. Артезианская скважина представляет собой надежный и долговечный источник с минимальным объемом 1500 л.

Схема Артезианской скважины

Итак:

Вода, находящаяся в известняковом слое грунта, обладает высоким качеством. Обычно скважины «на известняк» не создают для личных нужд, а если создают, то глубиной не более 135-ти м.

На ее обустройство уходит от нескольких дней до месяца. При этом затрачивается намного больше средств, чем при создании скважины «на песок».
В скважину артезианского типа не могут попасть грунтовые воды и верховодка. Срок ее службы приблизительно такой же, как у колодца.

При желании обустроить такой источник воды как скважина, попросите чтобы вам сделали расчет дебета. Таким образом, вы сможете правильно подобрать нужный насос. А если делаете совместно, тогда насосную станцию. А это затраты, которых можно и избежать.

Узнаем производительность скважины

Для того, чтобы узнать производительность источника воды, нужно:

Откачать воду с помощью поверхностного насоса или мотопомпы;
Затем необходимо замерить ее количество. Привяжите к гайке веревочку и опустите ее в источник воды, после чего замерьте длину.

Таким образом, вы узнаете зеркало воды. Получив необходимые данные, можете переходить к покупке самой насосной станции.

Для ознакомления с параметрами используйте паспорт системы

Обратите особое внимание на наличие входного фильтра и обратного клапана

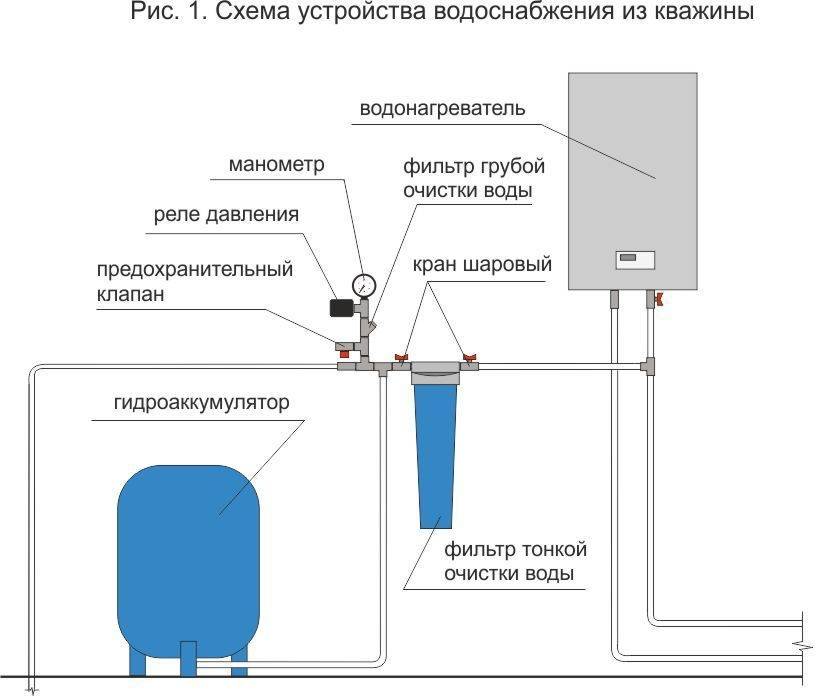

Какие элементы включает схема водоснабжения

Автономная система водоснабжения из скважины загородного поместья или дачи требует автоматизации включения погружного насоса и поддержания давления в трубах, вследствие чего система должна предусматривать устройство следующих последовательно установленных элементов:

обратного клапана на нагнетании насоса, который устанавливается непосредственно на выкиде агрегата или в оголовке устья и предотвращает опорожнение системы водоснабжения от скважины до аккумулирующего аппарата;
водовода диаметром не менее 32 мм, изготовленного из металла, полимерных материалов, стеклопластика или асбоцемента, по которому вода подается из скважины в дом. Подземное устройство водоснабжения от скважины не допускает скрытых разъемных соединений, ввиду невозможности их визуального контроля.
манометра, показывающего давление воды из скважины на входе в дом устанавливаемого своими руками при помощи тройника;
колбы с механическим фильтром, размер ячеи сетки которого определяется по результатам анализа, проведённого перед тем как начинать подключать воду из скважины к дому. Установка дополнительных очищающих барьеров в этой точке не требуется, так как глубокая очистка нужна только для питьевой воды и может быть выполнена локально в местах установки кухонной мойки.
второго манометра, позволяющего определить загрязнение фильтра по росту перепада давления и необходимость чистки своими руками, посредством переключения на обводную линию, которая должна быть предусмотрена, снабжена грязевиком и вентилем;
для компенсирования колебаний давления воды в системе и исключения гидроударов при включении насосного агрегата схема водоснабжения частного загородного дома или дачи из скважин должна быть с гидроаккумулятором;
реле давления, устройство которого предусматривает подачу сигнала на включение насоса при снижении соответствующего параметра ниже установленного предела, сигнализируя что система водоснабжения от скважины опорожняется;
реле сухого хода, обеспечивающего мгновенную остановку насоса при отсутствии жидкости в трубопроводе и предохраняющего выход подшипников из строя, вследствие работы без смазки и охлаждения;
редуктора давления, предназначенного для сглаживания колебаний в системе и достижения максимально возможного значения параметра в паре с гидроаккумулятором.

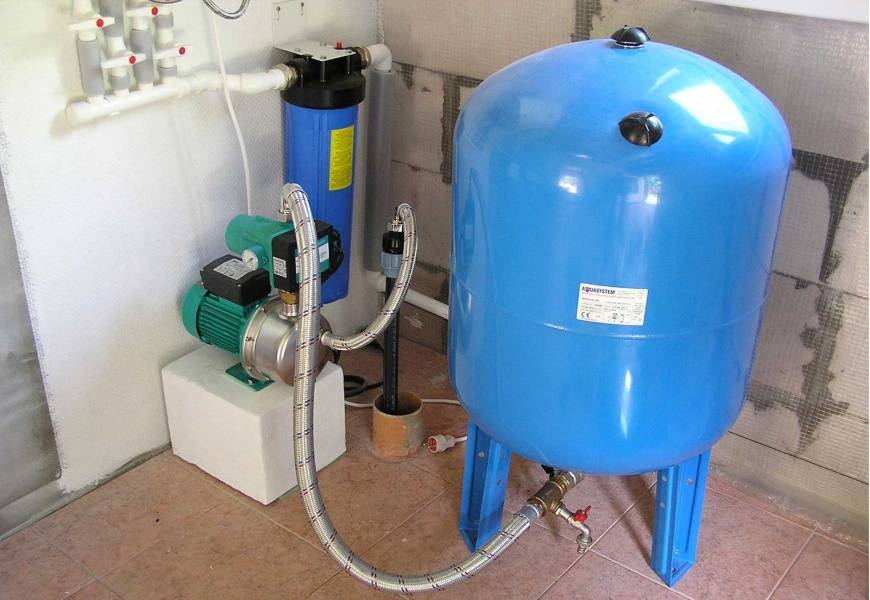

Схема с гидроаккумулятором от поверхностного насоса

Выбор того, как в каждом конкретном случае провести воду из скважины домой определяется массой параметров, в том числе:

является схема дополнением к централизованному водоснабжению или оно автономное;
где выполнено устройство скважины относительно ввода в отапливаемое здание;
какая минимальная температура характерна для места, где нужно сделать водопровод;
какой максимальный расход воды нужно обеспечить и на какую высоту её предстоит поднять;
планируется эксплуатация системы водоснабжения круглый год или только в теплое время;
где будет произведена установка оборудования – в доме или кессоне.

https://youtube.com/watch?v=uAUMmgUgqpQ

Особенности автономного водоснабжения

Перед тем, как разрабатывать схему водоснабжения, закупать оборудование и монтировать его, необходимо учесть несколько критически важных параметров:

дебит скважины, то есть ее производительность, не должна быть менее двух кубометров в час, это минимальное значение для большинства насосов;
возраст – не менее 7 месяцев, более «молодые» должны пройти естественный процесс «созревания», в водоносном горизонте должен намыться естественный фильтр;
состав и характеристики воды – жесткость, количество и характер примесей, органолептические характеристики.

Вскрытый горизонт

Производительность скважины

Забор воды производится с различных горизонтов – от 3 до 150 метров. Глубина зависит от местности и характера грунтов. Разведка вод – процесс крайне сложный, поэтому до непосредственного бурения сложно понять, на какой глубине будет найдена вода и какового она будет качества. Вот несколько примеров:

Грунтовая вода может встречаться на глубине от 3 метров и ниже. Она легко извлекается, однако дебит не велик из-за того, что нет естественного напора. Запасы могут быть значительными, а могут иссякнуть через пару лет. Качество воды удовлетворительное, для таких глубин характерно ухудшение органолептических показателей в период половодья или продолжительных ливней.

Песчаная скважина

Межпластовые воды – это водоносные горизонты, которые расположены ниже грунтовых вод, между слоями глины или в трещинах скальных пород. Они могут иметь повышенную минерализацию. Дебит высокий, в 90% случаев для бытовых нужд забирают именно межпластовую воду.

Новая скважина

Артезианский источник – это вода из скальных слоев, которая при открытии бьет фонтаном. Возможно обнаружение на глубине от 100 метров, но это случается редко из-за особенностей используемого бурового оборудования, которое не способно преодолеть скальные слои.

Особенности подачи

С какой бы глубины не поступала вода, всегда требуется усиление напора. Трубы, арматура, бытовые приборы рассчитаны на определенный напор воды. Если он будет меньше необходимого, на всех внутренних поверхностях станут задерживаться отложения. В быту это будет заметно по таким признакам, как появление ржавых отложений на сетчатых фильтрах, гнилостный запах из стиральной и посудомоечной машины. Малый напор грозит застоями в канализации.

Ржавчина на сетчатом фильтре смесителя

Используемые насосы всех типов рассчитаны на работу при плюсовых температурах. Замерзания воды допускать нельзя, поэтому придется основательно утеплить как саму скважину, так и кессон и трубы, ведущие к дому.

Компактная теплая камера

Прокладка магистрали от колодца

Здесь главная задача – прокопать траншею от источника водоснабжения до ввода в дом, соблюдая небольшой уклон в сторону скважины. В соответствии с требованиями строительных норм, необходимо углубиться на 30 см ниже границы промерзания грунта. Затем дно ямы уплотняется и засыпается песчаной подушкой на высоту 100 мм.

Дальнейший порядок работ выглядит так:

Подготовьте отверстия на вводе в здание и в колодец (или скважину). В последнем случае желательно установить скважинный адаптер.
Проложите трубу по траншее совместно с электрическим кабелем. Старайтесь не стыковать магистраль под землей, используйте для поворотов гибкость пластиковой трубы.
Заведите коммуникации в дом, хорошенько утеплив место прохода через фундамент.
Установите автоматические выключатели и подведите к ним кабель. Подключение сделаете позже, когда установите автоматику.

Способы утепления трубопровода

Если выход домашней канализации организован в том же месте, то водопроводную трубу необходимо прокладывать выше и на некотором расстоянии. Делать обратную засыпку траншеи не торопитесь, поскольку сначала нужно проверить работоспособность системы.

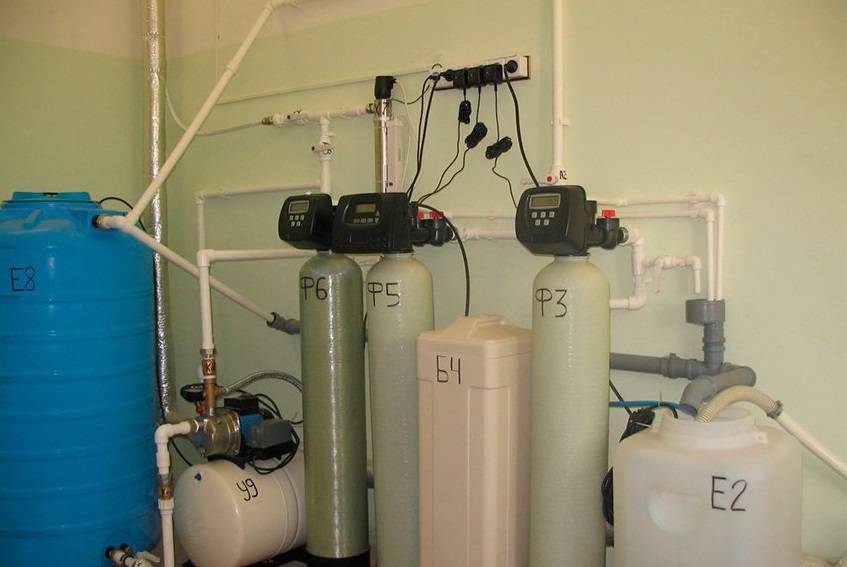

Система водоподготовки

Вода из скважины нуждается в очистке. Она начинается уже на стадии забора воды, так как твёрдые взвешенные частицы плохо воздействуют на работу насоса. В дальнейшем, чтобы довести качество воды до требуемого, необходима целая система водоподготовки.

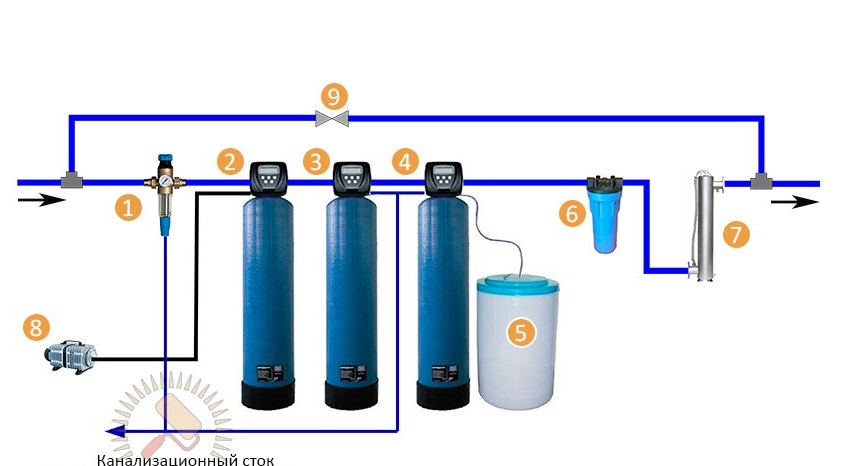

Комплекс водоподготовки. 1. Фильтр грубой очистки. 2. Аэратор. 3. Фильтр обезжелезиватель. 4. Фильтр умягчения. 5. Бак регенерации с солевым концентратом. 6. Фильтр тонкой очистки. 7. Ультрафиолетовый обеззараживатель. 8. Компрессор. 9. Кран линии байпасс

Первый фильтр грубой очистки ставят перед накопительной ёмкостью. Он снижает нагрузку на насосную станцию. Но после него воду можно использовать только для полива. А для работы бойлера, системы отопления, посудомоечной машины и для личной гигиены вода должна по качеству соответствовать питьевой — мелкие взвешенные частицы и соли приводят к отложению в виде осадков и накипи, а это приведёт к выходу из строя оборудования.

Конкретную конфигурацию системы очистки можно построить только на основании лабораторного анализа воды. В качестве наиболее распространённых компонентов водоочистки можно назвать:

фильтр тонкой очистки от механических примесей;
умягчитель воды (снижает карбонатную и некарбонатную жёсткость);
очищение от ионов железа;
хлорирование или ультрафиолетовая стерилизация, ещё один фильтр тонкой очистки (угольный или на основе мелкозернистого песка);
снижение кислотности.

В качестве отдельной опции в системе водоподготовки могут устанавливать фильтр обратного осмоса для получения питьевой воды высшего качества. Именно после него вода лучше всего подходит для готовки и напитков.

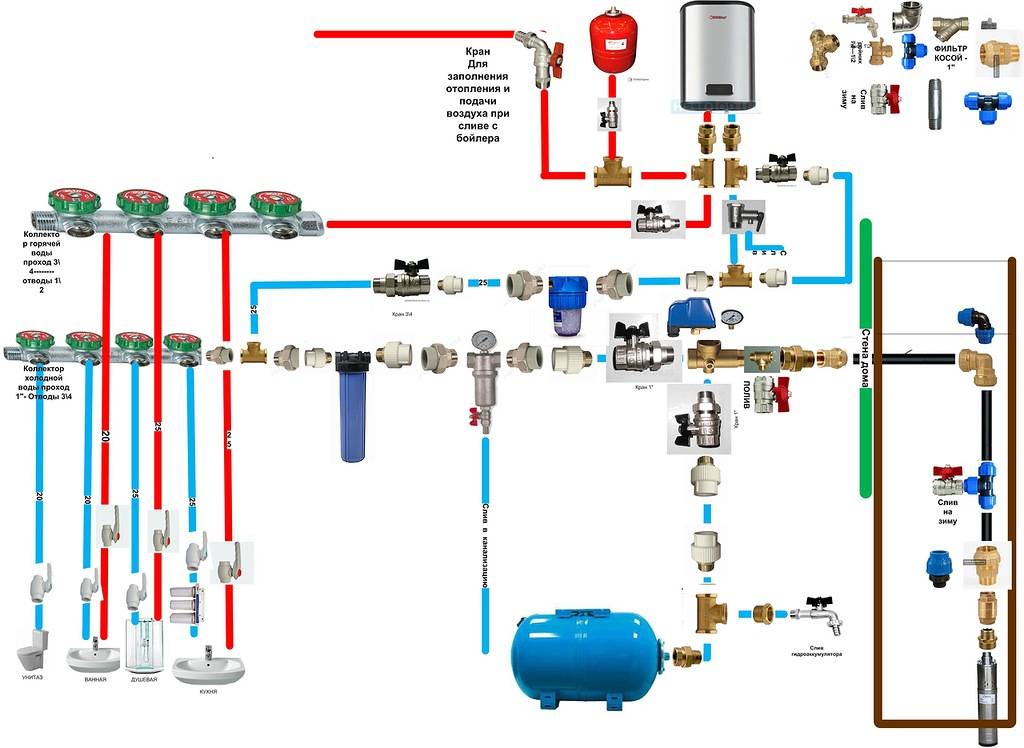

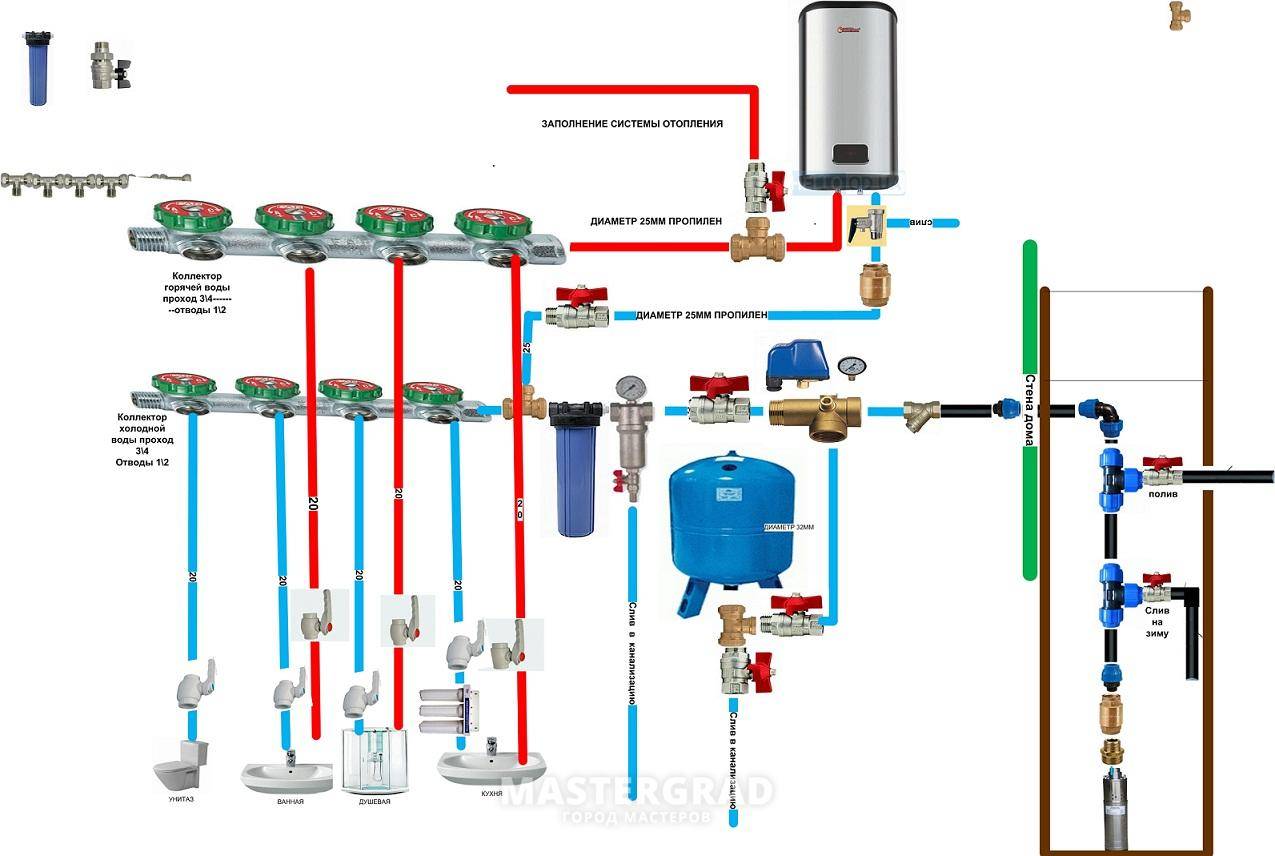

4 схемы разводки водоснабжения частного дома из скважины
