Соответствие метрических и дюймовых размеров
Зная габариты стальной водопроводной системы, можно понять, какие размеры пластиковых элементов следует использовать вместо металлических. Для этого нужно дюймовый размер умножить на 25.4 (1 дюйм = 25,4 мм). Получится внутренний диаметр пластиковой трубы. Затем следует подобрать наиболее близкий по значению тип трубы. При этом выбирать размер следует в сторону увеличения. Например, для размера 3/4″ при переводе в мм получим 19,05 мм. По таблице видим, что близко расположены 2 размера: 16,6 мм и 21,2 мм. Выбираем больший, то есть трубу с наружным диаметром 32 мм.
Идя в магазин, не обязательно запасаться штангенциркулем или линейкой, чтобы подобрать необходимый размер изделий. Достаточно прочитать маркировку пластиковых водопроводных труб. На первый взгляд, надпись выглядит как бессмысленный набор букв и чисел, но это не так. В маркировке указываются:
- производитель (графический логотип);
- тип изделия;
- номинальное давление (буквенно-цифровое обозначение, начинающееся с PN);
- размеры трубы в мм (наружный Ø х толщина стенки);
- класс эксплуатации;
- максимальное рабочее давление в мПа;
- нормативный документ, например ТУ или ГОСТ.
Для определения соответствия метрических и дюймовых размеров можно воспользоваться таблицей:
| Дюймовый Ø | Металлопластиковые | Полипропиленовые | ПВХ |
| 1/2 | 16 | 20 | 20 |
| 3/4 | 20 | 25 | 25 |
| 1 | 26 | 32 | 32 |
| 1 1/4 | 32 | 40 | 40 |
| 1 1/2 | 40 | 50 | 50 |
В дюймах задается только диаметр. Для указания длин участков, сгонов, межосевых расстояний и пр. используется величина в миллиметрах.
Востребованные габаритные параметры
При прокладке коммуникаций в многоквартирных жилых домах и общественных зданиях используются стандартные размеры труб:
- 1/2″ для разводки внутри санузлов и кухонь;
- 3/4″ и 1″ для стояков отопления;
- 1¼» и 1½» для стояков водоснабжения.
При использовании металлопластика:
- 16 мм для разводки;
- 20 и 25 мм для отопления;
- 32 и 40 мм для стояков.
При выборе полипропилена и ПВХ:
- 20 мм — водоснабжение;
- 25 и 32 мм — отопление;
- 40 и 50 мм — стояки.
Трубопроводы большего габарита используются только в разводке различных магистралей в подвалах, на чердаках и в технических помещениях.
Резьбовые размеры для трубной резьбы всегда указываются в дюймах. Маркировка на различных фасонных частях, например на кранах, муфтах, удлинителях, может указывать габариты в дюймах и мм. Например, надпись на удлинителе (½» 45) означает: диаметр резьбы — ½», длина — 45 мм.
Выбор труб с учетом условий эксплуатации

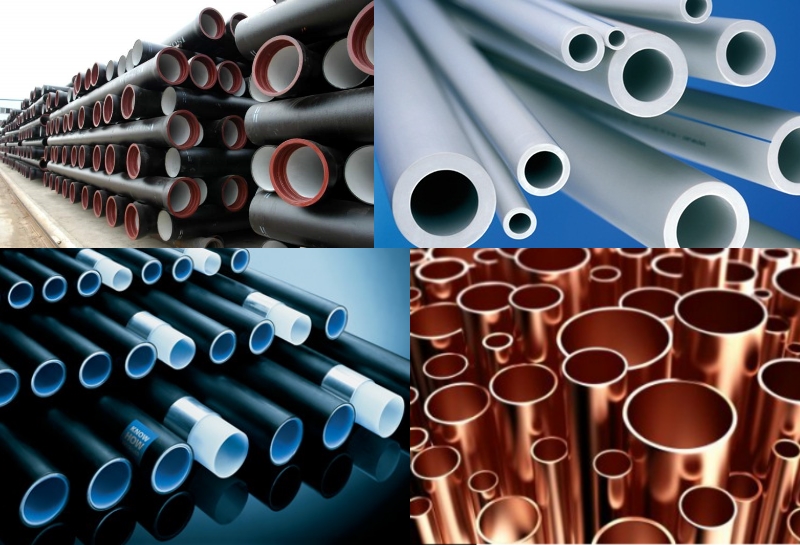

Для прокладки водопровода применяются трубы разных видов. При этом следует помнить, что перечисленные изделия из полимерных материалов практически всегда имеют эксплуатационные ограничения.
У деталей из меди или нержавеющей стали их почти нет. Изделия из оцинкованных или нержавеющих стальных сплавов, латуни, меди и бронзы можно использовать и для горячего, и для холодного водоснабжения, в т. ч. и в случаях, когда вода подается под высоким давлением.
Но у этих материалов есть свои недостатки, главным из которых является высокая стоимость. Поэтому такие изделия чаще всего применяются для прокладки коммуникаций на промышленных предприятиях, где вода требуется для технических целей.
В то же время в квартире целесообразно использовать полимерные трубы. Они стоят дешевле, для их монтажа можно применять специальные каналы, а иногда доступна даже прокладка под плинтусом. Так что такой трубопровод не испортит дизайна квартиры. Существуют даже гибкие разновидности, которые в быту называются подводками. Их можно устанавливать открытым способом, например, в санузле за бачком унитаза.
У разных видов полимеров могут быть свои ограничения по рабочему давлению, на которое они рассчитаны, и по тому максимальному давлению, которое смогут выдержать.
На выбор труб для водопровода влияют условия эксплуатации.
Но не все зависит от трубы. Многое определяется тем, где она установлена. Например, в многоквартирных домах потребители подключаются к централизованному водоснабжению. В такой системе давление варьируется в диапазоне 2,5-7,5 бар. Но иногда оно может увеличиваться и до 10 бар, а если сотрудники коммунальных служб осуществляют проверку системы, показатель поднимается до 12 бар.
Поэтому лучше с самого начала брать изделия с запасом по этому параметру.
Полимерные изделия можно устанавливать и в почве. Но тогда им понадобится сделать дополнительный защитный канал, который поможет выдержать холод, влажность, перепады температуры.

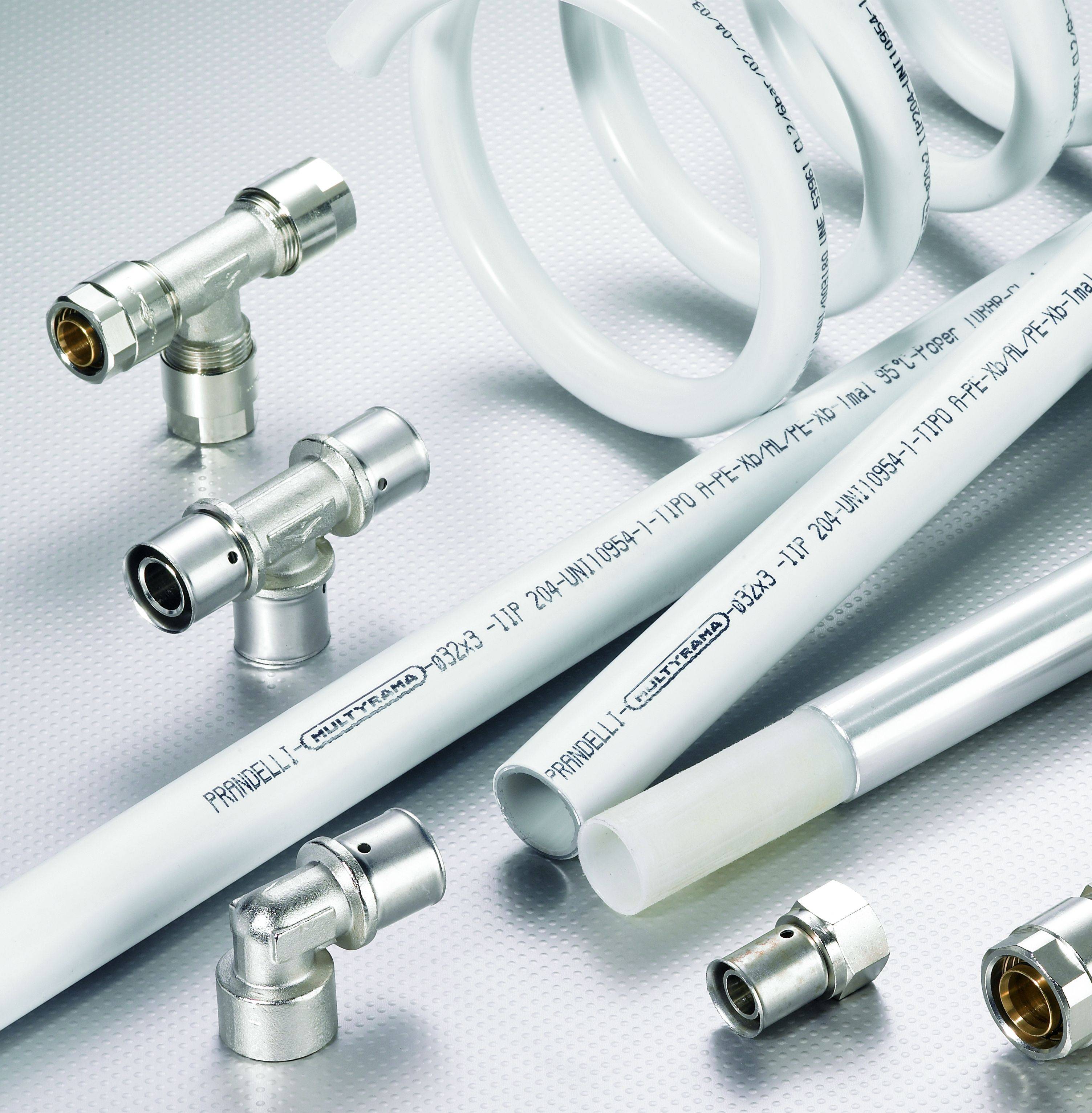

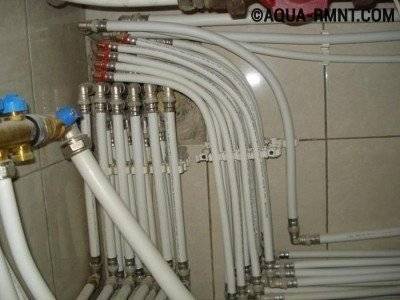

Металлопластиковые трубы: на стыке материалов
Легкие, удобные в работе металлопластиковые трубы уже давно числятся среди лидеров. Трехслойная конструкция, состоящая из металлического каркаса, цельного, перфорированного или спиралевидного, покрытого с двух сторон пластиком, блестяще выдерживает и гидроудары, и температуру до +75 °С.
Срок службы составляет до 35 лет, согласитесь, немало. Соединяют эти трубы при помощи фитингов. Операция не слишком сложная, но требует навыка.
Металлопластиковые трубы подходят для систем горячего и холодного водоснабжения
- При слишком высокой температуре воды, пластик может «потечь»;
- Соединения периодически нужно подтягивать;
- И сами трубы, и их соединения не отличаются высокой прочностью.
Полиэтиленовые трубы
Точнее трубы из полиэтилена низкого давления (или сокращенно ПНД). Это изделия напорного типа, которые должны отвечать требованиям ГОСТ 18599-2001. Производятся ПНД путем непрерывной экструзии. Сырье плавится под давлением до 20 атм и температуре до +150 градусов. Поэтому получается высокопрочный, плотный и устойчивый материал.
Если говорить о плюсах таких изделий, то выделим:
- Экологическую безопасность.
- Небольшой вес труб, благодаря чему значительно облегчается транспортировка и установка изделий.
- Отсутствие коррозии.
- Более гладкую поверхность, соответственно и гидравлическое сопротивление будет невысоким. Также такие трубы практически не зарастают.
- Разнообразие элементов.
- Гибкость. Это позволяет укладывать трубы одним отрезком.
- Возможность демонтажа. После этого трубы можно использовать для водопроводных систем на другом объекте.
- Высокую морозостойкость. Материал не меняет своих характеристик при температурах до -70 градусов.
Есть и минусы:
- Несмотря на устойчивость к холодной среде, трубы не выдерживают высоких тепловых режимов. Их рекомендуется эксплуатировать в том случае, если постоянная температура не превышает +45 градусов. Допускается кратковременный нагрев до +65 градусов. Если температура будет выше, то трубы деформируются. Все это исключает использование ПНД для горячего трубопровода.
- Изделия не подойдут для открытых участков системы, расположенных на улице (даже если речь идет о временном летнем водопроводе), так как от прямых солнечных лучей полиэтилен быстро повреждается.
Однако все преимущества материала вы получите только в том случае, если купите нужные трубы.
Особенности ПНД труб

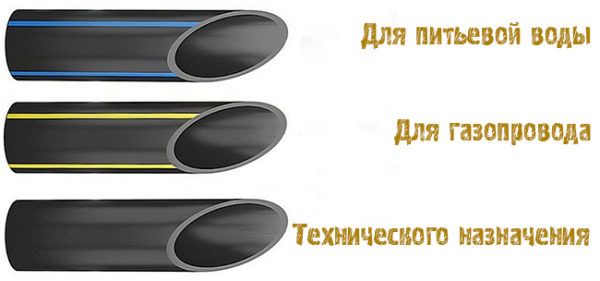

При покупке таких труб легко ошибиться. Поэтому не позволяйте продавцу запутать вас. Для водопроводных систем используются ПНД трубы черного цвета. Но существует несколько разновидностей таких изделий, на которых нанесены цветные полосы:
- 3 синие полосы, которые нанесены на стенку трубы свидетельствуют о том, что такие изделия подходят для установки водопровода с питьевой водой.
- 3 желтые полосы являются признаком того, что изделия подойдут только для газовой магистрали.
- Отсутствие полос говорит о том, что трубы допускаются только для обустройства водопровода технического назначения.
Изделия с синими полосами стоят дороже, поэтому продавцы нередко пытаются выдать за них обычные черные трубы. Не стоит верить тому, что существуют разные стандарты. Для питьевой воды можно использовать только изделия того типа, на которых есть синие полосы. Также может присутствовать надпись «для питьевой воды».

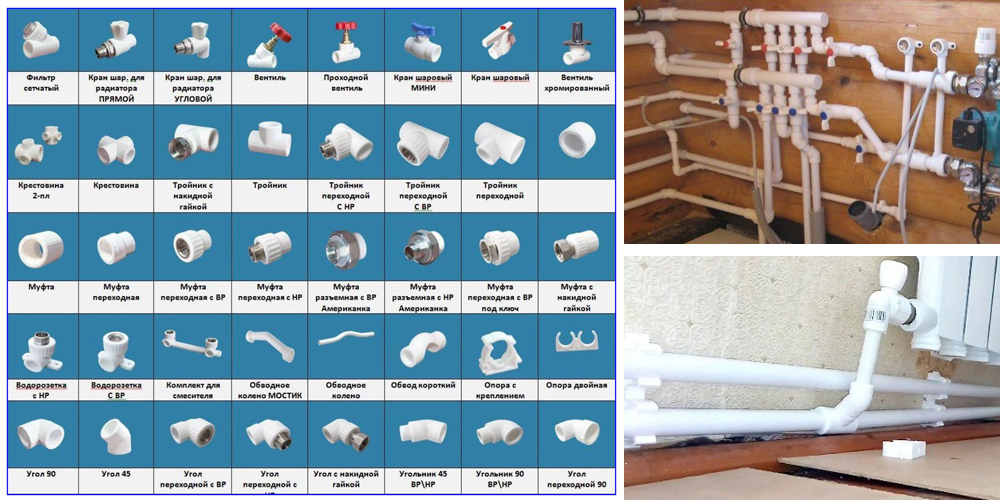

Схожими характеристиками, плюсами и минусами обладают полипропиленовые, поливинилхлоридные и прочие разновидности пластиковых труб. Тем не менее, из всего разнообразия специалисты отдают предпочтение именно ПНД и полипропилену.
Также качество изделий заметно повышается, если речь идет об армированных пластиковых трубах.
Типы водопроводных систем
Существующие системы водоснабжения можно классифицировать по ряду признаков:
- по назначению: коммунальные, противопожарные, промышленные;
- по виду используемых источников: водопроводы, забирающие воду из поверхностных или подземных источников, а также водопроводы смешанного питания;
- по способу предоставления воды: самотечные (гравитационные), с механической подачей воды и комбинированные;
- по характеру использования воды: прямоточный водопровод, в котором вода после однократного использования направляется в канализацию. Оборотный, в котором вода после применения для технических целей проходит процесс очищения и охлаждения, а потом используется на том же объекте многократно. Прямоточный с повторным применением воды;
- по территориальному охвату: локальные, местные, групповые (централизованные).
При выборе труб для водопроводных систем важно учитывать параметры транспортируемой среды. Трубы для систем горячего и холодного водоснабжения отличаются своими характеристиками. Также существуют изделия, параметры которых позволяют использовать их в обоих типах сетей
Также существуют изделия, параметры которых позволяют использовать их в обоих типах сетей.
Медные трубы водопровода
Медные трубопроводы редко используются для монтажа систем водоснабжения. Применение их ограничивается внутренним горячим водопроводом, изредка используются в системе внутреннего холодного водоснабжения. Это вызвано высокой стоимостью материала.
Но медные трубы обладают замечательными свойствами. Они практически не подвержены влиянию сторонних факторов – коррозии, агрессивных сред, не образуют отложений, экологически чисты.
Монтаж медных трубопроводов производится двумя способами:
- Пайка специальным припоем;
- Использование компрессионных (резьбозажимных) фитингов.
Для пайки труб требуется наличие навыков и оборудования. Сборку с помощью компрессионных фитингов можно провести самостоятельно. Причем следует знать, что медная труба делится на 2 типа:
- Отожженная;
- Неотожженная.
Отожженная труба при отжигании приобретает гибкость и пластичность, что значительно облегчает монтаж – трубопровод можно сгибать (в разумных пределах, не более 60 – 70). Неотожженые материалы более прочны, но обладают высокой жесткостью.
К преимуществам медных трубопроводов относятся:
- Длительный срок службы (самый продолжительный среди основных материалов);
- Нейтральность;
- Высокая прочность.
Главными недостатками медной системы являются:
- Высокая стоимость материала;
- Сложности при самостоятельном монтаже (пайке).
Неметаллические системы
Многие ставят вполне оправданный вопрос, какие трубы для прогретой воды лучше – металлические или из других материалов? При прокладке трубы для стояка горячей воды важно знать ответ. Самым главным достоинством неметаллических систем называют их высокую устойчивость к коррозийным образованиям и гладкую внутреннюю поверхность, которая сохраняет свои свойства на протяжении всего срока использования
Полиэтиленовые (ПЭ) трубы для горячей воды до сих пор становятся предметом для спорных дискуссий. Обустройство такой сети отличается рядом особенностей, поэтому решая, какую трубу использовать для горячей жидкости, нужно знать объективную оценку всех видов ПЭ трубопрокатных материалов.
- Металл называют морально устаревшим, и неэффективным.
- Устойчивость к коррозийным образованиям.
- Срок использования более 20 лет.
- Если сравнить, какие трубные изделия лучше переносят сварные работы, то преимущество будет на стороне пластика, так как у металла после сварки ухудшается структура, что может спровоцировать протечки при дальнейшей эксплуатации.
- Если сравнить, какие сети быстрее зарастают изнутри, то это металлические. Пластик на протяжении всего периода использования сохраняет неизменный диаметр.
- ПЭ намного лучше в плане монтажа и выгоднее по невысоким финансовым затратам.
- Также пластиковые магистрали лучше в плане ухода. Им в отличие от металла, не потребуется дополнительная обработка — окрашивание.
- Значимым фактором при решении вопроса, что лучше выбрать, является высокая стоимость металла и его трудоемкий монтаж.
Металлические трубы
Металлические трубы имеют большой вес, что создает определенные неудобства при транспортировке и монтаже. Монтаж таких труб производится с использованием неразъемных (сварка, пайка) и разъемных (резьбовых) соединений. Второй вариант повышает ремонтопригодность системы, облегчает замену вышедших из строя элементов.
Стальные трубы без специальной обработки отличаются отсутствием коррозионной стойкости. В результате в воде появляется ржавчина, изменяется цвет и ощущается неприятный металлический привкус. При этом снижается долговечность системы, возникает вероятность разгерметизации и образования протечек. Плюс к этому, со временем на стальных трубах внутри появляется налет, что приводит к уменьшению внутреннего диаметра и проходимости трубопроводов. В то же время сталь термостойка и обладает высокой прочностью.
- Оцинкованная сталь стоит дороже, но она устойчива к коррозии. К тому же на ней, в отличии от материалов без покрытия, образуется намного меньше отложений. Большой вес остается общим недостатком для стальных труб любого типа.
- Медные трубы часто позиционируют как элитный вариант, дорогой, но долговечный и абсолютно безопасный. Долговечность таких изделий не вызывает сомнений (как, впрочем, и высокая стоимость), Несколько неоднозначным является вопрос безопасности. Продавцы часто утверждают, что при контакте меди с содержащимся в воде хлором образуется защитное покрытие. В то же время не стоит исключать вероятность образования и окислов меди под воздействием воды и кислорода. Зеленоватый налет, называющийся в народе «ярь-медянкой», токсичен. К недостаткам медных труб следует отнести также и сложность монтажа – соединения элементов выполняются методом пайки.
На фото показан монтаж медного водопровода
Если вам необходима металлическая труба для водоснабжения — какая лучше следует решать с учетом приведенных выше характеристик.
Трубы металлические – какие выбрать?
Как было сказано выше, в данном сегменте рынка стройматериалов присутствуют изделия, изготовленные из стали, чугуна, и меди. Но для реализации системы водоснабжения в квартире и загородном жилье лучше применять стальные. Обусловлено это тем, что медь токсична, а использование чугунных труб невозможно: на их основе создаются, преимущественно, безнапорные канализации, обустраиваемые в частных домах или на дачах.
Старшее поколение помнит, какой трубный прокат применялся в эпоху СССР для создания систем водоснабжения в многоквартирных домах. Это были простые стальные трубы без антикоррозионного покрытия, а в качестве сырья использовалась конструкционная сталь. Однако в наши дни при возведении частного дома или обустройстве системы подвода воды в квартире хозяева всё чаще отдают предпочтение водопроводным трубам из нержавейки.
Медные трубы — достойная, но очень дорогая альтернатива стальным изделиям
Однако, такой металлической водопроводной трубе присущи определённые недостатки. Во-первых, нержавейка весьма недешёвый металл. Во-вторых, она не очень пластична. То есть, существует вероятность того, что каким бы презентабельным и дорогостоящим ни был водопровод, он просто порвётся при замерзании трубы из нержавейки. А этот фактор является, пожалуй, самым главным при решении вопроса, как выбирать трубы для водопровода на даче.
В-третьих — это сложность монтажа своими руками. Такая инженерная коммуникация собирается на резьбовое соединение либо монтируется сваркой. Причём независимо от того, какой вариант доступен, реализовать его под силу лишь квалифицированному исполнителю. Поэтому поручить выполнение монтажа труб для водопровода в частном доме, на даче или в квартире лучше опытному котельщику, способному заварить своими руками торцевой шов и аккуратно, и герметично.
Чтобы загерметизировать стык, используется особый уплотнитель. Накрутить его на сгон необходимо до того, как контргайка прижмёт муфту. При монтаже на резьбу труб для водопровода в квартире, частном доме или на даче, выполнять этот этап следует со всей тщательностью. Казалось бы, всё просто. Вот только, как показывает практика, своими руками аккуратно сделать обмотку водопроводной трубы-нержавейки с резьбой могут далеко не все домашних дел мастера и сантехники. А это может вызвать возникновение протечек даже при стабильном давлении жидкости в магистрали.
Наиболее сложный этап при монтаже водопровода из стальных труб — это герметизация соединений
Как выбрать диаметр труб для водопровода
Многим из нас приходится сталкиваться с необходимостью замены водопроводных труб. Решать этот вопрос можно самостоятельно или с помощью профессионального мастера
Осуществляя замену трубопровода, важно понимать, какой диаметр труб для водопровода является оптимальным с технической точки зрения. Сегодня на рынке представлено широкое разнообразие труб, которые различаются по качеству материала, размеру и диаметру
Изделия какого диаметра подойдут в том или ином случае, расскажет наша статья
Изделия какого диаметра подойдут в том или ином случае, расскажет наша статья.
Размерные характеристики труб
Современный водопровод представляет собой достаточно сложную конструкцию, важным элементом которой являются трубы. Наиболее востребованными считаются металлопластиковые, стальные и медные трубы. Основными физическими характеристиками, определяющими размер труб для водопровода, являются:
- Внутренний диаметр – единая характеристика для узлов и труб водопроводной системы. Внутренний диаметр должен быть одинаков как для соединяемых труб, так и для соединяющих их фитингов.
- Диаметр условного прохода – номинальная величина, измеряемая в миллиметрах, используемая при монтаже водопроводных труб.
- Толщина стенки.
- Длина трубы.
Dy – внутренний диаметр, S – толщина стенки трубы
Взаимосвязь характеристик
Как длина водопровода влияет на диаметр труб
Средняя скорость потока в стандартном водопроводе равна 0.02 кмс . Этот показатель влияет на подбор диаметра труб. Как рассчитать диаметр трубы водопровода с учетом длины данной коммуникации:
Если длина системы составляет менее 30 метров, следует обратить внимание на трубы диаметром 25мм. Если длина системы составляет более 30 метров, актуальным считается применение труб диаметром 32 мм. Если длина системы менее 10 метров, отлично подойдут трубы диаметром 20 мм
Если длина системы менее 10 метров, отлично подойдут трубы диаметром 20 мм.
Стандартной длиной труб бытового водоснабжения считаются 4 метра. Но на практике могут применяться трубы длиной до 14-15 метров.
При выборе длинных изделий особое внимание стоит обратить на качество фитингов, муфт и прочих соединений. Именно они обеспечат надежную и долговечную эксплуатацию водопровода
Соотношение условного диаметра трубы и толщины стенки
Соотношение условного диаметра трубы и толщины стенки

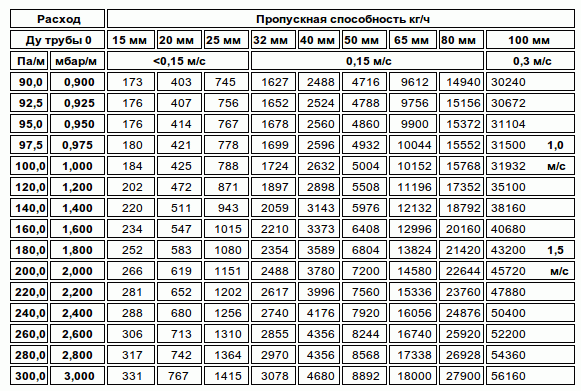

Почему диаметр труб определяет пропускную способность водопровода
Диаметр трубы определяет важную характеристику – пропускную способность водопровода. Так, например, трубы диаметром в 25 мм могут прогонять до 30 литров воды в течение минуты. Для трубы в 32 мм этот показатель увеличивается до 50 литров.
При этом следует учитывать, что обыкновенный кран на кухне или в ванной способен пропустить не более 5 литров воды. Таким образом, выбор диаметра труб напрямую зависит от расхода водных ресурсов.
Решая, какой диаметр трубы для водопровода вам необходим, обратите пристальное внимание на следующие параметры:
- Длину водопровода.
- Количество предполагаемых стыков.
- Количество поворотов.
- Напор воды в системе.
Пример технического расчета диаметра трубы
Сложные технические расчеты, применяемые профессионалами, позволяют рассчитывать комплексное влияние этих факторов на водопроводную систему. Однако, для помещений в многоквартирном доме их применение вряд ли целесообразно.
Типовые решения
По общему правилу для водопровода выбирают трубы диаметром 10 или 15 мм, при этом диаметр труб для стояка должен составлять 25 мм. Приобретая трубы указанного диаметра, будьте готовы к тому, что данные изделия не обладают ювелирной точностью. Т.е труба 10 мм на самом деле может иметь диаметр 10-12 мм.
Сложные сантехнические работы предполагают применение труб увеличенного диаметра. Они оптимальны для эксплуатации системы с многочисленным стыками, поворотами и перманентным изменением давления воды.
Резюмируем: при выборе диаметра труб для водоснабжения обращаем внимание на следующие моменты:
- Чем сложнее конструкция водопровода, тем больше диаметр труб.
- Для труб с горячей водой требуются трубы с усиленной стенкой.
- Чем выше норма потребления воды, тем больше диаметр труб.
Как выбрать диаметр труб для водопровода Диаметр труб для водопровода подбирают в зависимости от количества точек водозабора, материла труб, сложности трубопровода. Как выбрать диаметр труб, и из каких соображений при этом исходить, расскажет наша статья.
Размеры пластиковых труб
Размеры пластиковых труб соответствуют стандартам ГОСТ. Например, для напорных полиэтиленовых изделий существует ГОСТ 18599 от 2001 года, поливинилхлорида ГОСТ 51613 от 2000 года. Производители выпускают гладкие, гофрированные, двухслойные гофры из полимеров в соответствии с собственными ТУ. Кроме того, при выборе толщины стенки, проходного сечения проектировщики ориентируются на результаты гидравлического расчета каждой системы. Для автономных систем водоотведения, водоснабжения, отопления, газификации существуют табличные нормы СНиП. Выбор технологии соединения магистралей всегда индивидуален.
Размеры водопроводных пластиковых труб
Автономный водопровод имеет протяженность от колодца/скважины до жилища, проходит под землей, используется постоянно либо периодически. Размеры пластиковых труб учитывают:
- суточное водопотребление
- характеристики насоса
- глубину промерзания в регионе
- уровень УГВ
- тип почвы
- рельеф
В данных системах чаще используются полиэтиленовые бухты либо куски 12 – 3 м, соединенные компрессионными муфтами, электромуфтами, сваренные встык. Реже используется полипропилен с аналогичными технологиями соединения. Наружный трубопровод изготавливается из труб 50 – 32 мм, внутренние стояки собирают из 32-х труб, горизонтальные магистрали в кухне, санузлах, ванных комнатах создаются из 25, 16 мм труб. Полимеры обладают высокими эксплуатационными характеристиками, не боятся абразивных частиц, механических повреждений, устойчивы к агрессивным средам. Гарантия производителей составляет 50 лет, фактический ресурс втрое превышает указанную цифру. В централизованных системах водообеспечения используются белые трубы ПВХ (с раструбами) 500 – 90 мм, черные ПНД Ø1600 – 16 мм.
Размеры труб канализации
В наружных самотечных системах водоотведения (бытовая, дренажная, ливневая канализация) чаще встречаются размеры пластиковых труб 150, 110 мм. Для вакуумных, напорных магистралей достаточно 50 миллиметровых изделий из ПВХ, ПП, ПНД. Кроме гладкостенных труб здесь широко используются гофрированные изделия (перфорированные щелями, круглыми отверстиями, цельные, двухслойные, однослойные). Для горизонтальных трубопроводов применяют 110 мм трубы, в шахтах сборных колодцев распространена полимерный гофр 600 – 1 500 мм, неэксплуатируемые колодцы целиком состоят из кусков гофра нужной длины Ø300 мм.
Внутренняя канализация традиционно имеет следующие размеры труб:
- 40 мм гофр – сифоны сантехники с гидрозатворами
- 50 мм – горизонтальные магистрали
- 10 мм – отвод от унитаза, стояки, фановая труба
В частных домах эти системы в большинстве случаев не рассчитывают, поскольку, внутреннее сечение данных изделий обеспечивает качественное водоотведение одно – трехэтажных коттеджей с количеством пользователей 3 – 10 человек.
Размеры пластиковых труб для отопления
В контурах обогрева из полимеров диаметр труб всегда будет меньше, чем у стальных аналогов. Это объясняется меньшей шероховатостью стенок, принимаемой проектировщиками в гидравлическом расчете. Размеры пластиковых труб для отопления обычно бывают 16 мм в диаметре с 3-х миллиметровой стенкой. Это позволяет экономить на всех этапах строительства:
- дешевле трубы, фитинги
- меньшее количество теплоносителя требует котла меньшей мощности, стоящего дешевле
- контуры не засоряются, сокращаются ремонтные/эксплуатационные расходы
Таблица диаметров стальных водопроводных труб (сталь и полипропилен).
Видео инструкция – как выбрать трубу для отопления
В отличие от стальных систем отопления, приборы обогрева здесь используются всегда – от полиэтиленового, полипропиленового аналога змеевика, который часто ставят в металлических контурах вместо радиаторов, не будет толку. Это обусловлено разными характеристиками материалов.
Виды пластмассовых труб для водопровода
Ассортимент труб из пластика представлен несколькими разновидностями. Каждый вид имеет свои отличия и преимущества.

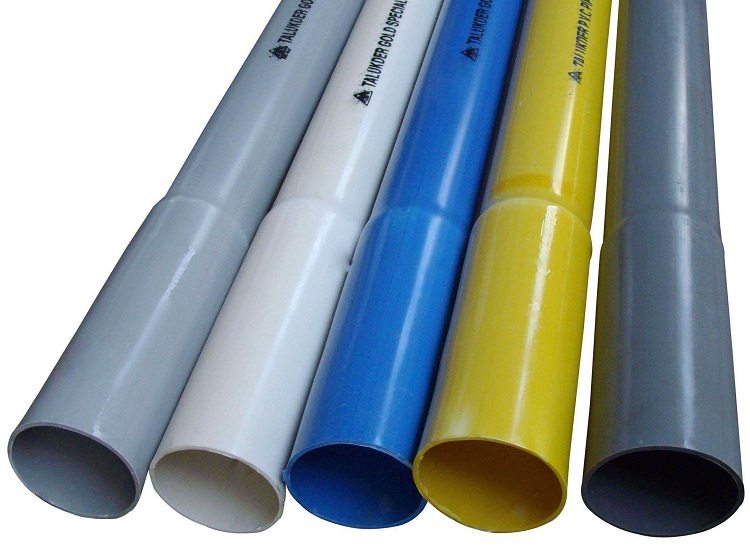

Трубы из поливинилхлорида (ПВХ или PVC). Одни из первых видов труб, получивших широкое распространение в хозяйстве и промышленности. Обладают самой низкой стоимостью среди остальных водопроводных труб. Имеют достаточно эстетичный внешний вид, поэтому могут использоваться даже в открытых системах водоснабжения. Чаще всего монтаж пластиковых труб осуществляется сваркой или фитингами, а вот изделия из поливинилхлорида можно монтировать с помощью «холодного» способа. Для сварки применяется специальный сантехнический клей, а также манжеты из резины.
Трубы из ПВХ в целом устойчивы к климатическим изменениям, но лучше проявляют эксплуатационные качества в холодной среде. Для прокладки горячего водопровода в бытовых условиях ПВХ не рекомендуется, так как при нагревании до 50-60 градусах этот материал начинает плавиться. Больше подходит для горячей воды ХПВХ – хлорированный ПВХ. Трубы из ХПВХ неплохо проявляют себя даже в отопительных системах.
Трубы ПВХ подходят к использованию системах холодного водоснабжения
Трубы из полипропилена (PP). Лёгкие и прочные трубы, предназначенные не только для водоснабжения, но и для системы «теплых полов» и централизованного отопления. Одним из несущественных недостатков пластиковых полипропиленовых труб можно назвать их неспособность гнуться. Для изгибов и поворотов конструкции используются комплектующие материалы: уголки, тройники.
Полипропилен достаточно устойчив к температурным перепадам благодаря многослойной структуре. Трубы из ПП монтируются методом термической сварки, создающей очень плотный, практически монолитный стык. Это значит, что с использованием полипропиленовых труб невозможно сделать разборное соединение.
Трубы из полиэтилена (PE). Полиэтилен является очень эластичным материалом, поэтому его применяют для проведения водопровода даже на территориях с повышенной сейсмической активностью. Выпускаются такие виды полиэтиленовых труб: высокого давления (ПВД) и низкого давления (ПНД).
Полиэтиленовые трубы используются в качестве обсадных для скважин на дачных участках
Пластиковые трубы-ПВД применяется в магистральных трубопроводах, в качестве укладки обсадных труб для скважин. Из-за низкой плотности полиэтилена высокого давления такие виды труб не используются в быту.
Трубы ПНД, как правило, имеют черный цвет (могут встречаться модели с маркировочными полосками синего цвета). Черные пластиковые водопроводные трубы рекомендуются для проведения питьевого водоснабжения. Полиэтилен низкого давления становится мягким под воздействием горячей воды. Во избежание разрывов сети использовать такие трубы для отопительных систем и горячего водопровода не рекомендуется.
Монтаж труб пластиковых черных для водопровода имеет несколько особенностей. Не рекомендуется проводить ремонтные работы при температуре менее +5 градусов, так как полиэтилен теряет гибкость при низких температурах. Если необходимо осуществить монтаж полиэтиленовых труб в зимнее время, применяется изоляция. Монтаж полиэтиленового трубопровода может быть проведён способом электросварки и с помощью обжимных (компрессионных) фитингов.
Трубы из сшитого полиэтилена (PEX). Намного лучше подходят в качестве трубопровода для горячей воды, чем пластмассовые трубы из ПНД. Производство труб из сшитого полиэтилена происходит под давлением, в результате чего свойства материала улучшаются. Их монтаж возможен при помощи соединительных деталей – фитингов. Для снижения вероятности попадания внутрь труб кислорода, при их укладке рекомендуется создавать дополнительное покрытие диффузионным барьером.
Трубы-PEX устойчивы к высоким температурам, поэтому используются в системах горячего водоснабжения отопления
Трубы из металлопластика (PEX-AL-PEX). Имеют многослойную структуру. Производятся на основе сшитого полиэтилена, внутри труб располагается слой алюминиевой (реже – медной) фольги. Основной способностью, отличающей металлопластиковые трубы от других пластмассовых моделей, является возможность сохранения формы при сгибе. Они также выдерживают высокие температуры и атмосферное давление, но могут расширяться при тепловых колебаниях. При прохождении по металлопластиковым трубам горячей воды наблюдается их незначительная деформация.
Гидравлический расчет
Чтобы определить наиболее экономичные сечения водопровода, проводят гидравлический расчет. Должно выполняться условие обеспечения требуемого расхода воды, сохранения давления и минимальных потерь напора. Учитываются:
- расчетное направление движения воды;
- расход согласно нормам водопотребления;
- характеристики водоразборной арматуры и количество точек;
- коэффициент перенаселенности жилья;
- потери напора из-за трения по всей длине трубы.
По результатам расчета подбирают диаметр водопроводных труб исходя из таблицы размеров и сортамента изделий.
Для определения потерь напора используют таблицы Шевелева или онлайн-программы.
В таблицах для гидравлического расчета стальных, чугунных, асбестоцементных, пластиковых и стеклянных водопроводных труб содержатся готовые показатели в зависимости от диаметра, материала, длины линии, давления в сети. Потери определяют на каждом участке и суммируют. По найденному значению определяют требуемый расход и мощность насоса.
Пример гидравлического расчета по таблицам Шевелева
Водопроводная система — сложная инженерная коммуникация
Важно выбрать трубы с учетом их технических, правильно выполнить монтаж
Соединение поливинилхлоридных труб
Существуют три способа состыковки напорных труб ПВХ для водопровода:
- с применением муфт;
- в раструб;
- фланцевым соединением;
- холодной сваркой.
Надежного соединения труб ПВХ можно добиться методом холодной сварки
Для соединения ПВХ труб клеевым методом необходимо предварительно проверить элементы на предмет их совместимости. Для этого достаточно вставить трубу в соответствующий фитинг. Далее, строительными ножницами либо ножовкой по металлу отрезается необходимая длина изделия. Торец трубы зачищается при помощи напильника или ножа для снятия фасок. После продува и обезжиривания на соединяемые поверхности наносится клей.
Труба вводится в фитинг и поворачивается на 1/4 оборота для того, чтобы клей равномерно распределился. Соединение фиксируется на 20-30 секунд, а сам процесс состыковки не должен превышать по времени 1 минуту. После этого остатки клея удаляются. При использовании труб диаметром больше 50 мм дополнительно применяются стягивающие приспособления.
Для соединения труб диаметром 5-11 см используются муфты. Изделие необходимого размера отрезается, приставляется к муфте и на него наносится разметка. Внутренняя поверхность муфты и трубы смазывается клеем и они фиксируются согласно меткам. Труба в соответствующий фитинг должна входить на 2/3.
Раструбный метод соединения отличается простотой и быстротой. Стыковочные места смазываются силиконовым составом и соединяются путем введения до отметки трубы в раструб
Важно соблюдать соосность элементов
Медные трубы
Широко распространены медные водопроводы в Европе и Северной Америке, особенно в частном секторе, из-за того, что для владельцев в эксплуатации не возникает проблем. Но большая стоимость сегодня сводит потребительские достоинства на нет, т.к. такого же результата можно достигнуть, используя трубы из других, более дешевых материалов. Для монтажа водопроводных систем используют специальный инструмент.
Типы медных труб, отличающихся по толщине.
Преимущества:
- большой срок службы;
- не подвержены коррозии;
- не деформируются;
- не накапливают отложений;
- диапазон рабочих температур велик, что позволяет использовать их и в отоплении.
Недостатки:
- цена;
- в продаже появляются редко;
- мало фитингов и других сопутствующих средств для монтажа;
- малая механическая прочность;
- сложный монтаж, если для соединения используется пайка.
Целесообразно использовать как элемент дизайна, если требуется особый эстетический вид. В остальных случаях применять не рекомендуется.
https://youtube.com/watch?v=fKf2kG7gHvw
Подведем итоги
Арматура на поверхности и труба для водопровода в земле должны продемонстрировать совершенно разные эксплуатационные характеристики. Ведь они «живут» в разных условиях.
Поэтому для надземных сегментов трубопровода мы можем порекомендовать следующие типы арматуры:
- ПВХ и ПП трубы – они инертны к воде, обладают достаточной степенью кольцевой жесткости и легко монтируются.
- Нержавеющие и оцинкованные материалы для водопровода – они не ржавеют, демонстрируют наивысшую прочность, но сборку стального водопровода нельзя назвать простой.
- Металлопластиковые – они демонстрируют завидное долголетие, легко монтируются и обладают сравнительно высокой кольцевой жесткостью.
А вот для подземной ветви трубопровода лучше всего подойдет следующего типа:
- Композитная гофрированная труба для водопровода — ее можно погрузить в грунт на 12-15 метров и она не боится коррозии.
- Полиэтиленовая не реагирует на подвижки грунта, не ржавеет, не лопается при замерзании воды и «укладывается» на глубину 6-8 метров.
Ну вот, собственно, и все. Теперь вы знаете, какие трубы выбрать для водопровода.
