Подводка водопровода в частном доме: 4 разводки

Преимущества и недостатки

Сначала нужно поговорить о недостатках коллекторной системы. Почему же не во всех квартирах устанавливается коллекторная разводка водопроводных труб? Тут ответ довольно простой: приходится тратить много средств на создание системы. Работ предстоит выполнить намного больше, чем при создании тройниковой системы.

Так, для запитывания умывальника и унитаза, например, понадобится при тройниковой разводке пять метров труб, а при коллекторной разводке – девять метров труб. Кроме того, специальная запорная арматура для коллекторной разводки стоит дорого.

Если ремонт в квартире не связан с глобальной заменой водопроводных труб, то ощущается разница между одной трубой на стене и шестью трубами.

Потому чаще всего коллекторную систему создают тогда, когда меняется весь водопровод и есть возможность спрятать трубы в специальных коробах или в стене.
Несомненно, коллекторная разводка водопроводных труб имеет преимущества.

В маленькой квартире такая особенность может ничего не говорить хозяину. Однако, когда речь идет о гостиницах, больших заведениях, то такая система является настоящей находкой.

И как же тогда быть, если в гостинице, например, в одном из номеров прорвало трубу? Отключать всю гостиницу от водоснабжения – это самоубийство, особенно если заведение имеет высокую «звездность». Рейтинг гостиницы упадет в тот момент, когда будет отключена вода. А вот если с коллектора закрыть в один номер подачу воды – это другое дело.

Особую пользу коллекторная система оказывает на системе отопления. Например, можно сбавить температуру на одном из радиаторов с помощью дроссельной заслонки. В системе водоснабжения можно ограничить использование воды, например, на умывальнике, где часто любят баловаться дети. Что, если они оставят кран открытым и уйдут?

Нет, квартиру не затопит, но на счетчике за несколько часов, пока не обнаружат открытый кран взрослые, сможет набежать порядка семи – восьми кубов воды. Если кран будет открыт наполовину, то цифры на счетчике будут в два раза меньше.

Можно представить еще одну ситуацию. При тройниковой разводке подключен душ и унитаз. Вы купаетесь в душе, горячую воду разбавляет напор холодной воды. Потом в это время ваша жена сходила в туалет и смыла унитаз водой из бачка.

Что же будет дальше? Напор холодной воды сразу же распределится поровну на душ и унитаз. То, что в унитаз вода будет набираться медленно – не проблема. Но вот попасть под кипяток из душа – не очень приятно. В случае коллекторной разводки подача воды на душ и унитаз будет одинаковой при любом раскладе.

Материалы и комплектующие для монтажа

Стальные магистрали центрального водопровода, подающие в наши жилища грязную и ржавую воду, навсегда ушли в прошлое. Для устройства водоснабжения частного дома из колодца или скважины используйте современные полиэтиленовые трубы ПНД марки PE-100 с толщиной стенки 3 мм, которые легко проложить и завести в дом своими руками. В подавляющем большинстве случаев для наружной разводки хватает диаметра 32 мм.

Для подведения воды по первой схеме (с погружением насосного агрегата) из скважины вам потребуется:

• оголовок или скважинный адаптер;
• подвесной трос диаметром 3 мм;
• сам насос, оборудованный обратным клапаном;
• гидроаккумулятор емкостью 25—100 л;
• реле давления типа РДМ-5 и «сухого» хода;
• фильтр грубой очистки и грязевик;
• манометр;
• шаровые краны, фитинги;
• электрический кабель и автоматические выключатели номиналом 16 А.

Если вам больше подходит схема с насосной станцией, то отдельно покупать реле и гидроаккумулятор не нужно, поскольку они входят в комплект установки. Как правильно рассчитать минимальный объем аккумулирующего бака и мощность насоса, смотрите на видео:

Важность правильного проектирования

• Схема водопровода в квартире состоит из центральных стояков холодного и горячего водоснабжения и магистралей, ведущих к водоразборным установкам. Дополнительно предусматривается отвод жидкости к бачку для смыва на унитазе. Количество точек раздачи воды зависит от планировки квартиры, в части помещений используется только холодное водоснабжение. В этом случае предусматривается установка газового или электрического нагревателя, от которого отходит магистраль горячего водоснабжения.
• Схема разводки труб водоснабжения в квартире предусматривает подключение стиральной машины, которая устанавливается в ванной комнате, в коридоре или встраивается в кухонный гарнитур. В части помещений предусматривается установка посудомоечной машины, которая располагается на кухне (например, под столешницей гарнитура). Если в ванной комнате предполагается установка душевой кабины, то необходимо провести водопроводные трубы к точке подключения установки.
• В 2-уровневых жилых помещениях или в квартирах с увеличенной площадью могут использоваться несколько санузлов, а в самих помещениях помимо унитаза монтируется биде или малогабаритная раковина для мытья рук. Увеличение числа точек разбора усложняет схему водоснабжения квартиры и повышает нагрузки на магистрали. Часть приборов требует стабильного напора воды, поэтому от грамотного проектирования системы зависит надежность работы водопровода.
• Для изготовления магистралей используются трубы из полипропилена, которые соединяются прямыми и угловыми муфтами. Материал не разрушается под воздействием высоких температур и не ржавеет, что позволяет эксплуатировать водопроводы на протяжении 30-50 лет без ремонта. Проект необходимо начертить на плане квартиры, что позволит точно определить точки вывода труб и рассчитать количество материалов. Одновременно необходимо определиться с материалом трубопроводов, от которого зависит номенклатура соединительных муфт.

Требования к водяному источнику

Если на участке уже есть готовый колодец, можно попробовать наладить систему водоснабжения в загородном доме именно из него. Но при этом следует учитывать, что к такому источнику воды предъявляются определенные требования, которые следует соблюдать.

При выборе емкости для автономного водоснабжения следует учитывать количество людей, проживающих в доме

Итак, каким должен быть колодец:

• Герметичным и не склонным к осыпанию;
• Оснащенным донным фильтром очистки (если его нет, то желательно сделать, насыпав на дно конструкции 15-сантиметровый слой кварцевого песка, а сверху него речную гальку);
• Без содержания на своей поверхности мембран и битумных мастик (вместо них лучше использовать стекловолокно или полимерные добавки);
• С чистой водой (присутствие мелких крошек кирпичей или бетона затруднит работу насоса, а потом и вовсе может вызвать его поломку);
• Утепленным (при этом изолируется наземная часть сооружения);
• Материалы изоляции швов сооружения не должны никаким образом влиять на вкус или запах колодезной воды.

Подача воды

Водопровод на даче из скважины делается по определенным правилам и согласно технологии. Впрочем и подвод воды из колодца принципиально не отличается.

Давайте посмотрим, как это выполняется и работает:

• Водопровод от скважины своими руками начинается с определения места от куда будет делаться подача воды;
• После этого делается схема монтажа водопровода от скважины и прокладывается трубопровод;
• Теперь понадобится насосная станция или просто насос. Все будет зависеть от типа конструкции. Видео в этой статье поможет вам разобраться в этом вопросе;
• Надо установить и фильтр грубой очистки, при этом не следует забывать об обратном клапане, который надо установить еще до насосной станции;
• Потребуется манометр и шаровый кран, это надо для определения давления и его регулировки;
• Надо подготовить и емкость для воды, подбирается в зависимости от требуемого объема;
• Для получения горячей воды следует сразу определиться, вам понадобится водонагреватель или котел;

Коллекторная разводка водопровода в доме — недостатки коллекторной схемы, о которых редко пишут

Повторяю из статьи в статью, нельзя раздельно планировать водоснабжение частного дома, за границами дома (наружный водопровод с источником водоснабжения) и внутри дома (внутренний водопровод дома). Обе системы взаимозависимы и планировать их (проектировать) нужно совместно. Почему, вы поймете из этой статьи.

Коллекторная разводка водопровода, о которой я неоднократно писал в статьях Коллекторная схема водоснабжения и Способы разводки водопровода в квартире, хорошо демонстрируется на рисунке.

На нём, видим одну трубу, по которой поступает вода в систему. От центральной точки, вода распределяется по потребителям. Центральной точкой схемы, которая является точкой распределения потока потребителям, является коллектор.

Коллектор это специальное устройство, предназначенное для равномерного распределения потока потребителям. Технически коллектор имеет один или два входа (ввода) и несколько отводов (выводов).

Важно отметить, что установка на отводы коллектора регулировочных или перекрывающих вентилей не является обязательной, а лишь дополняет возможности коллектора и позволяет перекрывать воду на время ремонта. Повторюсь, основное достоинство коллекторной разводки это равномерное распределение потока воды потребителям. Дополнительное преимущество, возможность управлять водоснабжением каждого сантехнического прибора отдельно

Однако, для частного дома, из-за особенностей водоснабжения, есть недостатки коллекторной схемы, которые могут перекрыть её достоинства

Дополнительное преимущество, возможность управлять водоснабжением каждого сантехнического прибора отдельно. Однако, для частного дома, из-за особенностей водоснабжения, есть недостатки коллекторной схемы, которые могут перекрыть её достоинства

Повторюсь, основное достоинство коллекторной разводки это равномерное распределение потока воды потребителям. Дополнительное преимущество, возможность управлять водоснабжением каждого сантехнического прибора отдельно. Однако, для частного дома, из-за особенностей водоснабжения, есть недостатки коллекторной схемы, которые могут перекрыть её достоинства.

Водопровод на коллекторах

Процесс сборки коллекторного водопровода выглядит следующим образом.

К центральной трубе подключают запорный вентиль шарнирного типа. На вентиль монтируют фильтрующий элемент для грубой очистки воды. К фильтру грубой очистки подключают счетчик, фиксирующий расход воды. После счетчика устанавливают фильтрующий элемент для более тонкой очистки воды.

За фильтром тонкой очистки монтируют клапан обратного давления – он препятствует оттоку жидкости в центральную трубу при отсутствии напора. К клапану подключают коллектор, из которого выходит несколько отводов с собственными или подключаемыми вентилями. К отводу коллектора подключаем трубопровод к конкретному потребителю (крану).

Поэтому, подбирая коллектор, нужно ориентироваться на число кранов в доме.

Указанную процедуру повторяют два раза – для трубы с холодной и трубы с горячей водой. Если центральная труба одна – только холодная, то к первому коллектору подключают ввод на водонагреватель. В свою очередь, вывод из водонагревателя вводят в отдельный коллектор, который будет раздавать горячую воду.

Например, в стандартной квартире коллектор лучше всего установить в туалете, за сливным бачком. В этом случае расстояние до первого потребителя (сливной бачок) и до второго потребителя (ванная комната) будет минимальным.

Средний расход воды на человека и на семью

Прежде чем устанавливать погружной насос, нужно определить средний расход воды на вашу семью

Кто бы что ни говорил и не думал, но автономный водопровод в частном доме, это не только удобно, но и выгодно по сравнению с централизованным водоснабжением. Здесь приходится платить только за электроэнергию, потребляемую погружным насосом и за периодическое техобслуживание, хотя его можно делать и бесплатно, то есть, самостоятельно. Но прежде чем устанавливать такую систему, нужно определить средний расход воды на вашу семью, чтобы понять, справится ли ваша скважина с таким объёмом.

Водозаборный прибор	Средний расход воды, л	Средняя температура	Потребление при t60⁰C, л
Мойка для посуды	15-20	50⁰C	9-16
Мойка для рук	3-5	37⁰C	2-3
Раковина	10-5	37⁰C	6-8
Ванна	100-190	40⁰C	85-105
Душ	20-30	37⁰C	15-20
Итого	123-230	50⁰C	117-136

Таблица суточного расхода воды на одного человека

По таблице, приведенной выше, можно сделать несложный подсчёт потребления воды одним членом семьи в сутки, при этом здесь не учтены такие показатели, как влажная уборка помещения и полив огорода или фруктовых деревьев. Следовательно, лучше брать по максимальному расходу, а это 230 л воды в день и семье из четырёх человек понадобится 230*4=920 л или 0,92 м3. Но если учесть, что ванной или душем не все и не всегда пользуются ежедневно, то средний расход варьируется в пределах 150-180 л/час (0,15-0,18 м3) на человека. Тогда на семью или постоянно проживающих в доме людей в количестве 4-х человек расход составит 150*4=600 л/час (0,6 м3) или 180*4-720 л/час (0,72 м3). Но потребление воды не регулярное, поэтому принято считать нормой 300 л/час на одну особь или 1200 л/час на 4-х проживающих в доме, то есть, это резервная мощность (столько вы не используете), которую должны обеспечить скважина и насос.

Выбор труб

Чтобы корректно своими руками провести монтаж водопровода в своей квартире, советуют применять либо металлопластиковые трубы, либо же чисто пластиковые.

Что касается использования стальных или медных вариантов, то от них лучше отказаться, ведь для работы с ними необходимо не только умение, но и дополнительные травмоопасные инструменты, чтобы резать, проводить сварку и изгибы.

При этом они остаются самым лучшим вариантом для создания системы водоснабжения. На их стенках в процессе использования не появляется никаких отложений, а достаточно маленькая теплопроводность дает возможность применять такие трубы для обеспечения горячего водоснабжения.

Из всего разнообразия пластиковых труб лучшими по соотношению цена/качество считаются полипропиленовые трубы. Для пайки полипропиленовых труб используют специальный «паяльник», которым научиться пользоваться очень просто.

Внутренний водопровод

Сложность разводки воды по дому связана с количеством потребителей (кранов и смесителей) и местом их расположения. Поэтому в первую очередь необходимо разработать схему. Это наиважнейший этап в процессе проведения монтажных работ, которым пренебрегать не стоит. Ничего сложно в составлении схемы нет. Надо просто вооружиться рулеткой и измерить расстояния от потребителей до мест подключения каждого прибора.

Все это перенести на бумагу с учетом размеров и конфигурации прокладки труб. Схема точно покажет, какое количество труб и фитингов надо будет использовать в монтажном процессе, где произойдет отклонение от прямолинейной разводки, где будут установлены проходы через несущие и ненесущие элементы здания. И чем больше помещений задействованы в водопроводной системе, тем сложнее будет схема.

Одна из схем водопроводной разводки

Подготовительные мероприятия

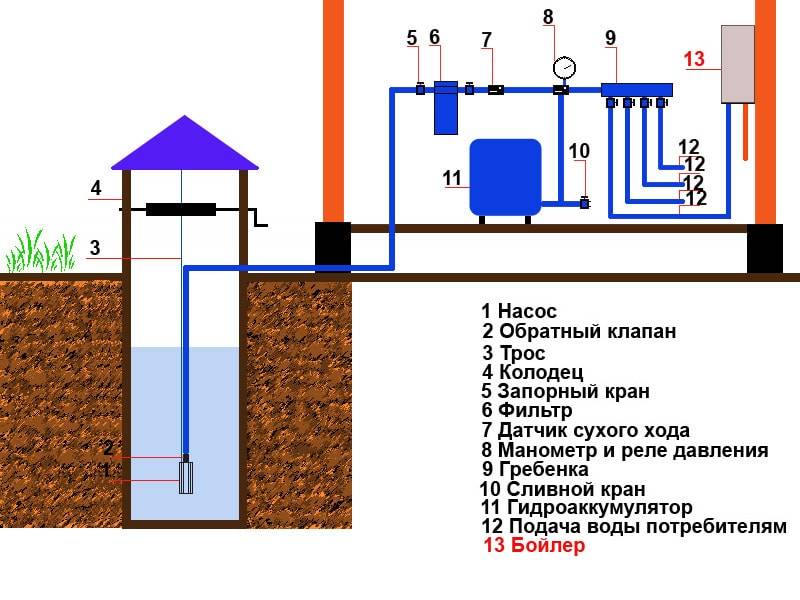

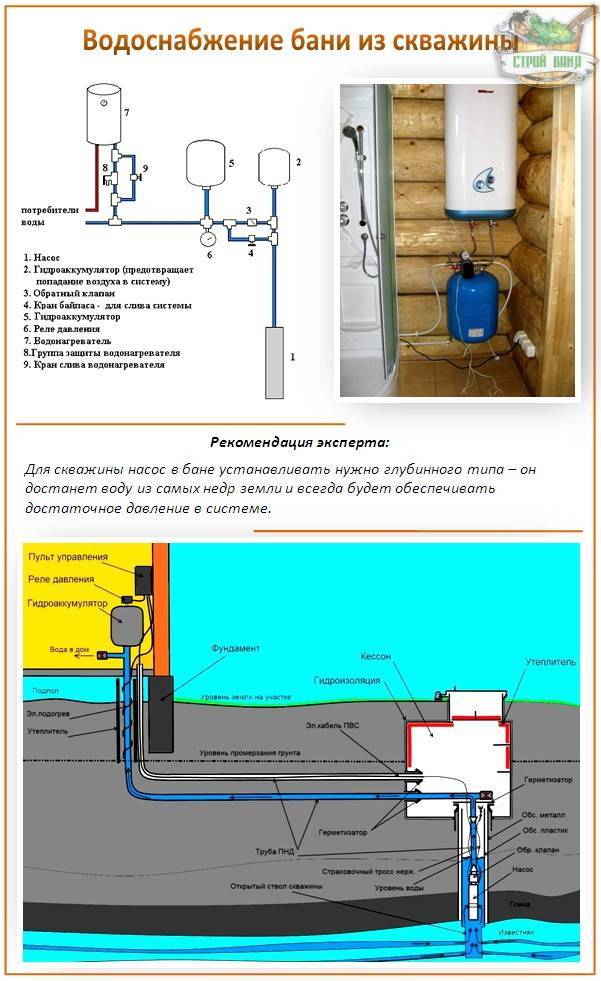

Схема подвода воды в дом из скважины, расположенной на участке, предполагает использование следующего оборудования:

• Насосная станция.
• Система для очистки поднимаемой воды, которую нужно установить на подающей трубе.
• Водонагреватель и накопитель воды для обеспечения полного объема горячей воды.

В системе водоснабжения для подачи воды из скважины могут использоваться насосы двух видов:

• Погружной насос, который опускается непосредственно в скважину и способен поднимать воду с глубины 200 метров.
• Поверхностное оборудование работает на поверхности земли, поднимает воду с глубины не более 9 метров. То есть, это насос для скважины не погружной, его не опускают под воду.

Устройство гидроизоляции колодца

Любой материал, даже самый прочный, который соприкасается с влажным грунтом, постепенно разрушается. Поэтому, чтобы водоснабжение в загородном доме из колодца работало долго, надо стенки сооружения гидроизолировать. Это делается еще до того, как кольца будут опускаться в скважину. Их внешние поверхности просто обрабатываются битумной мастикой в два-три слоя.

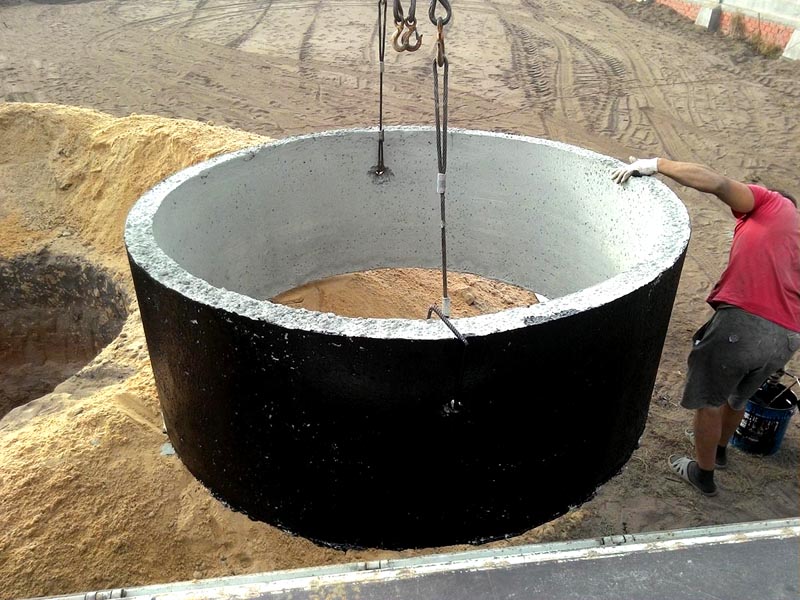

Битумная гидроизоляция колец

Иногда, если сборка колодца производится после полного выкапывания ствола шахты, тогда гидроизоляцию наносят на готовую конструкцию после заделки стыков с внешней стороны. При этом можно использовать не обмазочную изоляцию, а оклеечную в виде рулонов битумно-полимерных материалов. Здесь меняется объем земляных работ, потому что шахту придется расширить до 1 м с каждой стороны, чтобы можно было бы в нее спуститься и провести гидроизоляционные мероприятия.

Гидроизоляция стыков

Важный момент – это изоляция стыков. С нижними кольцами все понятно. Что касается верхних, то здесь надо использовать растворы на основе цемента с гидроизоляционными свойствами. К таким относится сухая смесь Аква-Бетон. Ее просто наносят в стык между ЖБИ при монтаже один на другой. Сохнет раствор в течение 14÷16 часов.

Смесь Аква-Бетон

Разводка водопровода

https://youtube.com/watch?v=8jOI8k-KkUk

Инструкция:

• Сначала нужно присоединиться к источнику. Если вода берётся из скважины, тогда в неё нужно опустить погружной насос. А если вода берётся из колодца, то в него нужно опустить поверхностный насос.
• После этого, нужно провести прокладку труб до гидроаккумулятора. Гидроаккумулятор нужно установить в доступном и высоком месте.
• Теперь нужно установить специальный тройник с запорной арматурой. С одного выхода проводится прокладка коммуникаций до коллектора, а с другого до водонагревательного устройства.
• Устанавливают несколько фильтров для коллектора и нагревательного элемента.
• С бойлера прокладывают коммуникации до коллектора.
• После этого, осуществляется разводка к потребителям.
• Для разводки труб по зданию применяют доборные элементы.

Общие положения

Некоторые люди считают, что бурение скважины на участке автоматически решит вопрос подачи воды, однако они заблуждаются. Для того чтобы провести воду в дом, одним бурением не ограничиваются. Функционирование автоматической подачи воды в дом обеспечивается следующим:

1. Система забора воды. Сюда входят: бурение скважины или рытье колодца, приобретение и установка насосного оборудования, организация подачи воды из скважины на поверхность.
2. Магистральный участок. Это трубопровод, который прокладывается на участке скважина-здание.
3. Внутренний трубопровод. Проводится от точки ввода магистрали, включая подключение всех бытовых потребителей (баков, сантехники и так далее).

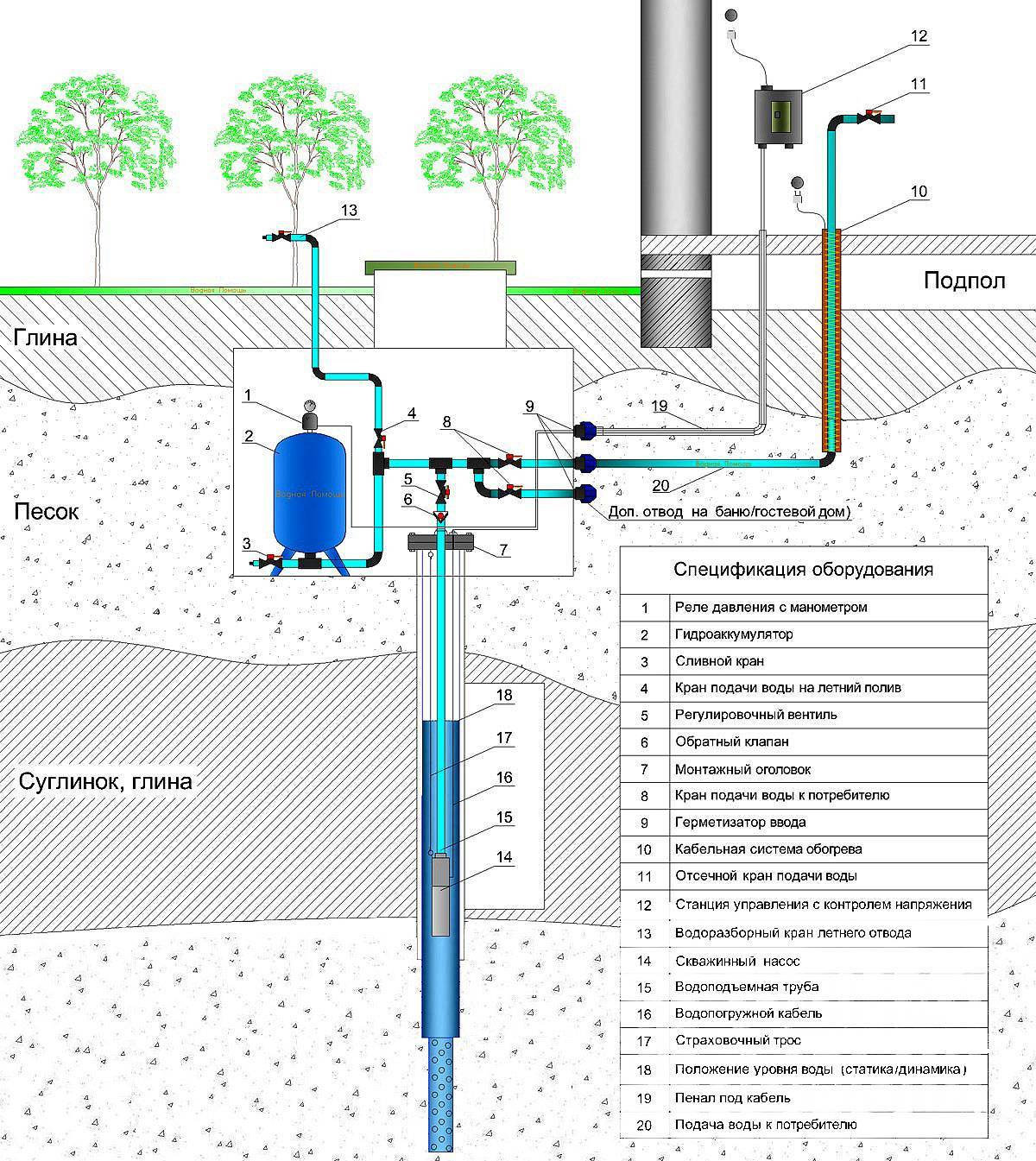

Схема монтажа скважины с насосом

При проектировании водопровода необходимо учитывать тип грунта, глубину его промерзания в холодное время года, естественные перепады высоты на участке.

Однако начинается все со скважины, из которой вода выкачивается насосом (тип устройства зависит от глубины скважины). Насос должен иметь высокую производительность, которая обеспечит потребность здания в воде. В системе водопровода имеются и шланги (или трубы), спускаемые в скважину, через которые вода поднимается в магистральный трубопровод.

Обычно шланги (используемые чаще всего в скважине) или трубы имеют большую массу, поэтому опустить их можно только лебедкой (или краном). А это значит, что стоимость подъемного оборудования, его установка, эксплуатация и ремонт тоже входят в совокупные затраты. В случае использования погружного насоса к шлангу крепят и электрический кабель, который опускают вместе со шлангом. Кроме того, на насосе имеется гибкий металлический канат (или трос), который тоже имеет немалую массу и требует ухода. Поэтому включение подъемного устройства в состав водоснабжения дома вполне обосновано.

Подъемное оборудование либо покупают, либо делают сами. Важным моментом работы такого агрегата является необходимость синхронного подъема и шланга, и кабеля, и самого насоса. Поэтому многие люди устанавливают либо 2 лебедки, либо 1 с двумя барабанами. В последнем случае 1 барабан должен сматывать металлический трос насоса, 2 — кабель. Шланг в этой ситуации сматывается и укладывается вручную. При этом нельзя использовать шланг или кабель для извлечения насоса.

Чтобы в процессе проведения воды в дом не было перебоев и частых поломок, все оборудование необходимо установить в специальной постройке — домике для скважины, которая будет защищать устройство от осадков, в холодное время года рекомендуется поддерживать температуру в помещении насосной на уровне комнатной. Это позволит продлить срок эксплуатации насоса, лебедки и прочего сопутствующего оборудования.

Устройство источника: выбираем самый лучший

Для круглогодичной подачи воды в свой загородный дом наиболее часто используются песчаные или артезианские скважины. Разберем подробнее, какая из них лучше всего подойдет для вашего участка.

Песчаная скважина способна обеспечить чистой проточной водой небольшой дом и его придомовую территорию, из расчета среднего потребления не более 1,5 куб. м/час. Она идеально подойдет для дачи или небольшого коттеджа.

Бурится на глубину от 10 до 50 метров, чего хватает в большинстве случаев. Жидкость в такой скважине обычно чистая, но тем не менее установка фильтров обязательна, так как может содержать в себе различные примеси. Производительность довольно скромная не более 5 куб.м/час, и срок ее работы обычно находится в пределах 10 лет.

Бурится она на глубину более 100 метров. Главным достоинством считается огромный запас чистейшей воды. Она способна отдавать до 10 куб.м/час. Обычно этого хватает для бесперебойного водоснабжения большого дома с участком, в котором проживают 4–6 человек. При должном уходе способна проработать не менее пятидесяти лет.

Отопление на коллекторах

Сборка системы отопления с использование коллектора предполагает следующие действия:

• К подающему штуцеру котла крепят напорный трубопровод, транспортирующий жидкость к первому коллектору.
• От первого коллектора разводят трубы к верхним штуцерам радиаторов.
• Поблизости от первого коллектора монтируют второй, к которому подключают трубы от нижних разъемов радиаторов.
• Второй коллектор соединяют с нагнетательным насосом.
• Трубу от насоса вводят в принимающий штуцер котла.

Подобная схема может практиковаться и в открытой, и в закрытой системе отопления. И в первом случае открытый расширительный бак монтируют в верхней точке напорного трубопровода, подводящего теплоноситель к первому коллектору. Во втором случае в этом же месте врезают герметичный расширительный бачок.

Трубопроводы, в данном случае, лучше всего вмонтировать в пол, под заливку. В ином случае, расход труб будет намного больше, чем при центральном монтировании коллектора.

Укладка трубопровода

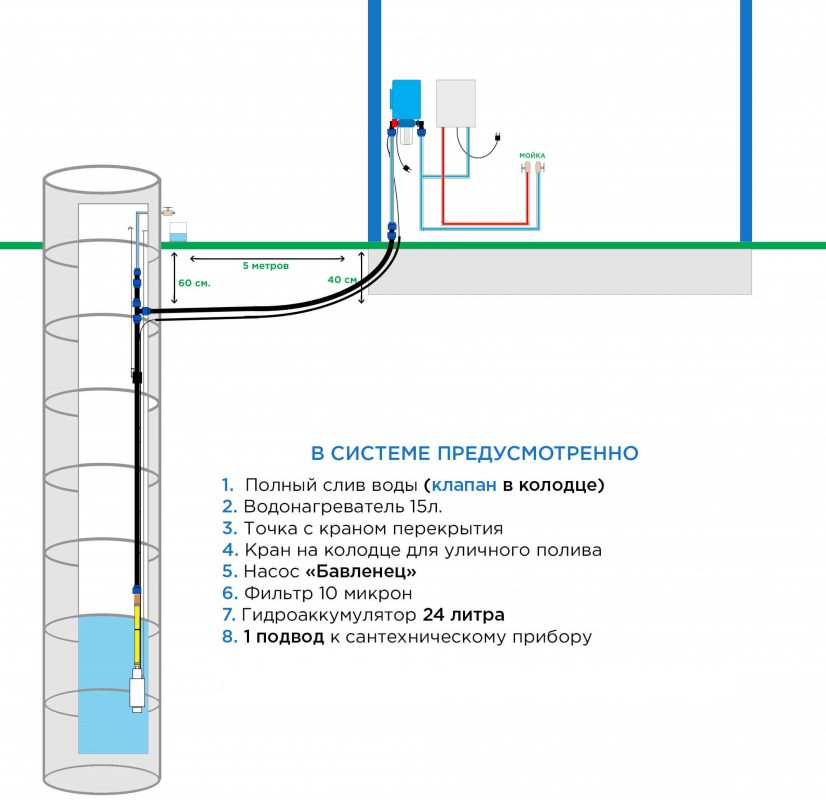

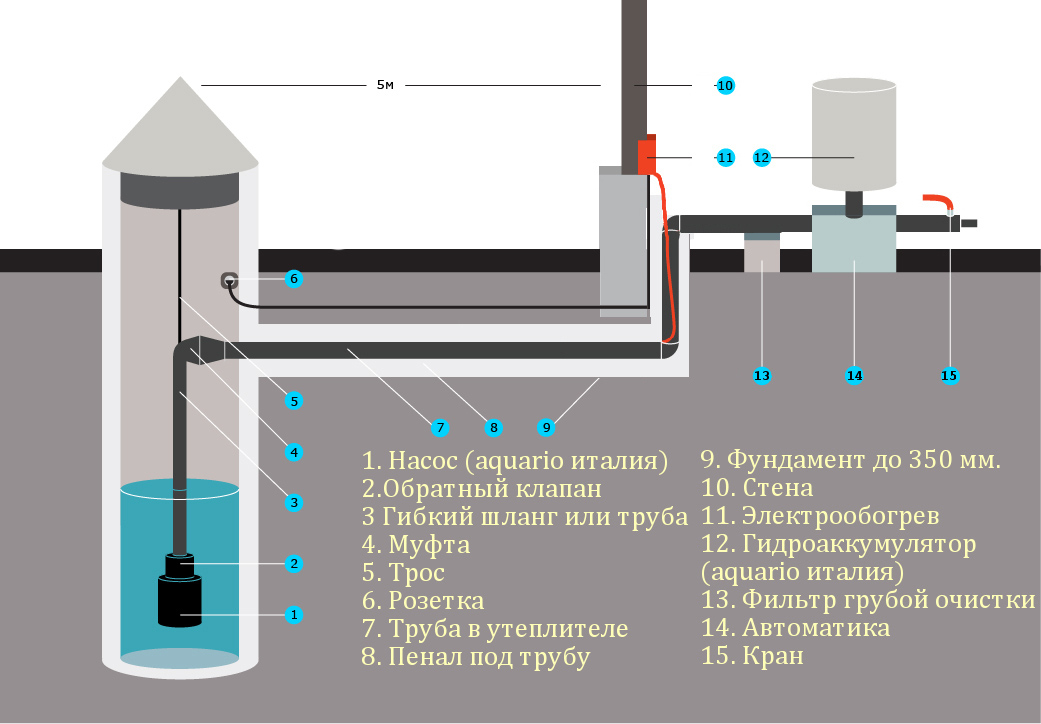

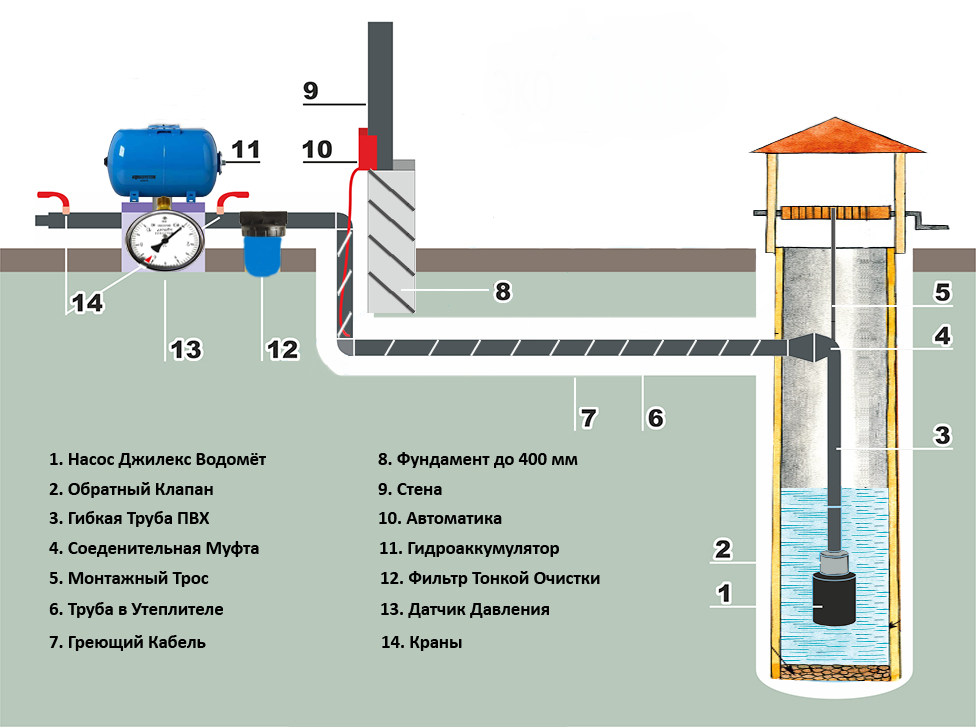

Последний этап водоснабжения частного дома от колодца – проводка трубы от точки водозабора в жилище. Сначала нужно выкопать траншею, на дно которой выкладывается песок и щебень. На полученную «подушку» располагают трубы.

Важно! Не рекомендуется использовать для скважин (особенно питьевых) вибрационные модели насосов. Такое оборудование не является целесообразным, так как в процессе эксплуатации способствуют засорению фильтра. В скважине с простым вибрационным насосом со временем уменьшается количество воды, поступающей из нее

В скважине с простым вибрационным насосом со временем уменьшается количество воды, поступающей из нее.

Утепление трубопровода

Трубы в обязательном порядке нужно утеплить. Достичь необходимого результата можно с помощью специального теплоизолятора. Также довольно популярный метод утепления трубы – прокладка ее вместе с электрошнуром, который осуществляет активный обогрев коммуникации. Лучший вариант – использование двухжильного кабеля. Для дополнительной теплоизоляции и защиты на трубопровод надевают гофру.

Греющий кабель

Далее, кабель насоса подключается к электрощитку в жилище. Заводить трубы в дом рекомендуется через подвальное помещение. Специалисты советуют избегать при прокладке труб изгибов.

Система очистки воды

После проводки трубы в дом необходимо провести разводку труб. На этом оборудование водопровода частного дома заканчивается. Безусловно, существуют варианты водоснабжения, которые выполняются без защитного гидроаккумулятора, но специалисты советуют именно этот способ.

А какие советы предложите вы, чтобы водопровод от скважины прослужил не один год?
