Виды светодиодных лент и потолочных светильников

Достоинства и недостатки светящегося потолка

Затеяв ремонт в квартире, не стоит оставлять без внимания потолок. Ведь это пространство для полета вашей фантазии. Потолочную конструкцию можно украсить, оригинально установив в ней осветительную систему, тем самым преобразив интерьер помещения в целом.

Освещение потолочного пространства охватывает следующие преимущества:

• используемые точечные светильники экономичны;
• решение дизайна многообразно;
• не нужно предварительно обрабатывать поверхность перед монтажом;
• устройство осветительных приборов допускается на любой форме;
• создание оптического увеличения пространства помещения;
• возможность перенастраивать приборы, в зависимости от степени свечения;
• натяжной потолок со встроенными светильниками эксплуатируется длительное время;
• несложная уборка и создание уюта.

Освещение потолка может быть весьма оригинальным

К недостаткам относятся:

• источники света должны быть как минимум на 10 см ниже уровня потолка, поэтому в квартире с небольшой высотой стен их устройство не рекомендуется;
• потолочное освещение не изменяется после монтажа потолка;
• при самостоятельной установке осветительных приборов могут возникнуть сложности;
• при работах следует соблюдать технологию, чтобы не было дефектов.

Установку осветительных приборов всегда лучше доверить специалистам

Светодиодная лента, как она есть

Теперь давайте разбираться непосредственно с оборудованием. Выясним основные его характеристики, свойства, порядок монтажа и прочее.

Как устроена LED лента

Структура светодиодной ленты

Светодиодная лента представляет собой гибкую печатную плату. С лицевой стороны на нее напаяны резисторы и отдельные светодиоды, соединенные одной цепью. С обратной — будет клейкое основание для удобного и быстрого монтажа.

Лента может укорачиваться по длине, поэтому на той же лицевой стороне периодически установлены контактные площадки для питания, обозначенные как – и +. Это говорит о том, что прибор будет работать только от постоянного тока и для питания ему потребуется понижающий трансформатор.

Места, где допускается резать ленту

Ленту резать можно только секциями определенного размера. Допустимые места резки обозначаются прямо на ленте изображением ножниц. Минимальный отрезок ленты будет включать в себя три диода.

Для работы ленты требуется напряжение в 12 или 24В. Эти данные подскажет сама лента в своей маркировке. Нужное напряжение выдается трансформатором. Сила тока ограничивается промежуточными резисторами.

Ширина ленты также стандартизирована, но можно приобрести варианты от 8 до 24 мм.  Максимальная длина запитанного отрезка ленты составляет 5 метров. В такой длине они и продаются, намотанными на бобины. Дело в том, что при превышении указанного лимита разница сопротивления на концах прибора становится настолько великой, что заметен перепад яркости свечения – в начале светодиоды будут яркими, а в конце тусклыми. Когда необходимо запитать ленту большей длины делается дополнительная параллельная запитка. Питание может протягиваться от одного источника питания, если его мощности достаточно, или от разных.

Диодная лента на бобине

Важно правильно соотнести мощности ленты и блока питания. Последнего должно хватать с запасом, чтобы избежать его перегрева

Типы светодиодных лент

Светодиоды SMD

Существует два типа светодиодных лент:

1. На одних установлены диоды типа SMD. Это самое популярное решение, та как полупроводники имеют компактные размеры и выдают хороший уровень светимости. По форме они квадратные и плоские.
2. Второй вид называется DIP — для внутренних помещений их не используют, а вот для уличной подсветки они хороши. Корпус всего устройства имеет плотную силиконовую оболочку, которая надежно защищает от влажности и прочих вредных факторов. Диоды имеют цилиндрическую форму и большие габариты. Преимущество такой ленты в том, что она легко гнется в разных направлениях.

Лента DIP

Помимо буквенного обозначения в маркировке ленты будет и числовое, например SMD5050 – так обозначается тип чипа и его габариты в сотых долях сантиметра.

Светодиод SMD3528 является самым популярным. Он работает от номинального тока в 6,4 мА. Связка из трех диодов потребует 0,2 А. Эта информация пригодится при расчете мощности блока питания под ленту.

Сколько потребляют мощности светодиодные ленты разных типов

Также при выборе ленты обратите внимание на количество диодов на 1 погонный метр – значение варьируется от 30 до 240 штук, в зависимости от типа. Чем больше этот показатель, тем ярче будет выдаваемый световой поток

Чем плотнее расставлены светодиоды, тем более ровную полосу света они выдадут. Для подсветки потолка покупают не менее 120 штук, чтобы не наблюдать эффект прерывистой полосы.

Цветные ленты

Ранее мы уже рассказали про цветные ленты, способные динамически менять цвет освещения. Стоят они намного дороже, но взамен дают увеличенный функционал.

Лента RGB

Для управления такой лентой потребуются специальный контроллер, через который подается питание. Он имеет дистанционный пульт управления, и монтируется также скрыто. Устройство это напоминает кнопочку на новогодней гирлянде, но умеет намного больше.

Пользователю доступны функции смены временного интервала мигания подсветки, точной подстройки оттенков под себя и их запоминание, регулировки чередования цветов и их яркости. Последние модели подключаются к сигналу Wi-Fi и могут дистанционно управляться со смартфона через приложение.

Варианты подсветки

Выбор световых приборов для потолка является важной составляющей оформления

По периметру

Данные виды периметрального освещения очень часто применяют для различных дизайнерских решений:

• Парящий потолок. Летящие конструкции за счет необычного эффекта расширяют границы пространства и поэтому отлично подходят для низких потолков.
• Контурная подсветка. Располагается по краям потолочной модели, она позволяет очертить определенные формы и фигуры и создать интересную игру света и цвета.

На фото кухня-гостиная с одноуровневым парящим потолком белого цвета.

Внутренняя

Сплошная подсветка добавляет объема в помещение, усиливает цвет и придает ощущение большого пространства.

Линии и полосы

Линейные светильники обеспечивают равномерный световой поток и привносят в атмосферу чарующего уюта

Лампочки с разнообразным уровнем мощности позволяют сконцентрировать внимание на определенных участках потолочной плоскости

На фото кухня-гостиная с подсветкой в виде световых линий на потолке.

Транслюсцентный

С помощью такого полупрозрачного потолка, который светится изнутри, создается уникальная и загадочная атмосфера.

Геометрические фигуры (круги, квадраты)

Контурное освещение придает разнообразным геометрическим фигурам дополнительного визуального объема и делает их довольно стильным элементом дизайна.

Точечная

Прекрасно подчеркивает и выделяет функциональные зоны комнаты. Точечные светильники могут применяться, как в одноуровневых, так и в разноуровневых или комбинированных конструкциях.

Скрытая

Является современным и удивительно стильным решением, которое визуально приподнимает потолок и придает ему нотки таинственности и сказочности.

На фото потолок со скрытой подсветкой в интерьере столовой.

Типы освещения

Светильники для освещения потолка отличаются разнообразием:

Люстры и подвесы – наиболее традиционный тип осветительных приборов, чаще всего выполняют функцию основного освещения. Благодаря оригинальному дизайну и необычной форме могут выступать главным элементом интерьера.
Точечные светильники – без них невозможно представить современное потолочное освещение. Они используются для подсветки определенных зон комнаты, выделения особенностей интерьера, в качестве основного света.
Лампы направленного света – дают концентрированный поток света в одной области

Данное свойство помогает изменить геометрию помещения или акцентировать внимание на нужном объекте.
Подсветка потолка светодиодными лентами изнутри или по периметру. Это позволяет добиваться интересных эффектов, например, парения потолка в воздухе, и создавать различные световые узоры на его поверхности.

Хорошее освещение в квартире предполагает комбинацию нескольких типов светильников с возможностью создавать различные световые сценарии в зависимости от потребностей. Так, например, в большой гостиной уместно использовать красивую объемную люстру, создающую праздничное и яркое настроение в помещении, и скрытое освещение потолка для придания атмосферы расслабленности и романтики.

Выбор цветовой температуры в зависимости от помещения

Цветовая температура характеризует оттенок белого света, который в зависимости от типа  ламп и технологии их изготовления может колебаться от мягкого розоватого до холодного синеватого. Измеряется цветовая температура в градусах Кельвина (К). Если вы хотите подробнее узнать об этой единице измерения, то мы рекомендуем прочесть статью «Что такое Кельвины в освещении и как они измеряются». Мы же останавливаться на этом вопросе не будем.

Выбирая лампы или светильники, если источники света у них встроенные, необходимо учитывать, что свет с высокой цветовой температурой (ближе к синеватому) улучшает трудоспособность, заставляет человека собраться, но не подходит для отдыха. При «холодном» свете человек не может расслабиться и в буквальном смысле мерзнет.

«Теплый» свет с розоватым оттенком, напротив, расслабляет. Трудоспособность падает, но под него хорошо отдыхать и проводить досуг. Мы чувствуем уют.

Но и тот, и другой свет страдает плохой цветопередачей. Предметы изменяют свой цвет в буквальном смысле. И чем больше свет отличается от чисто белого, тем сильнее это заметно. Поэтому если нам важна цветопередача, то стоит выбрать осветительные приборы с белым дневным  светом.

Какой цветовой температуры должен быть свет в том или ином помещении? Об этом вы можете узнать в статье «Какой свет лучше для глаз: теплый или холодный».

Подробности

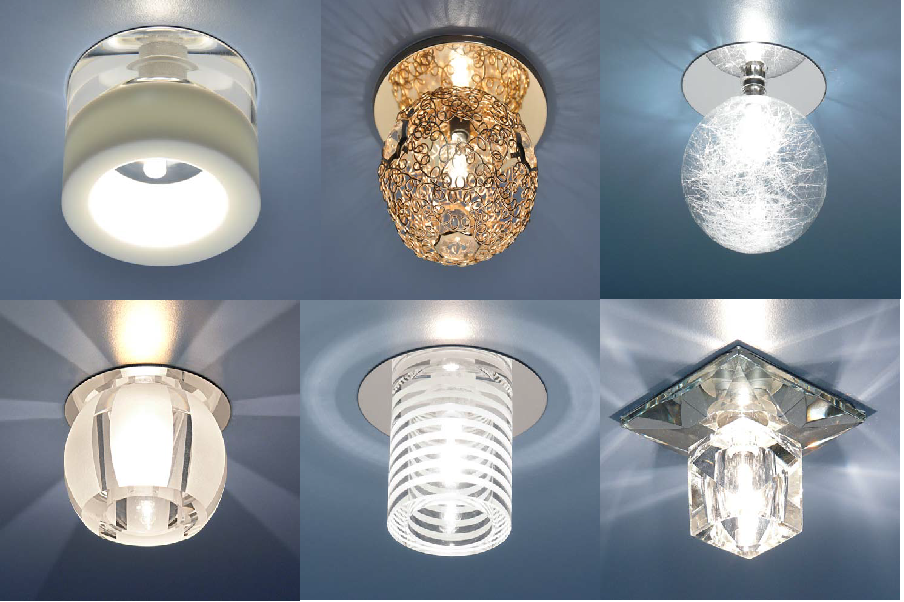

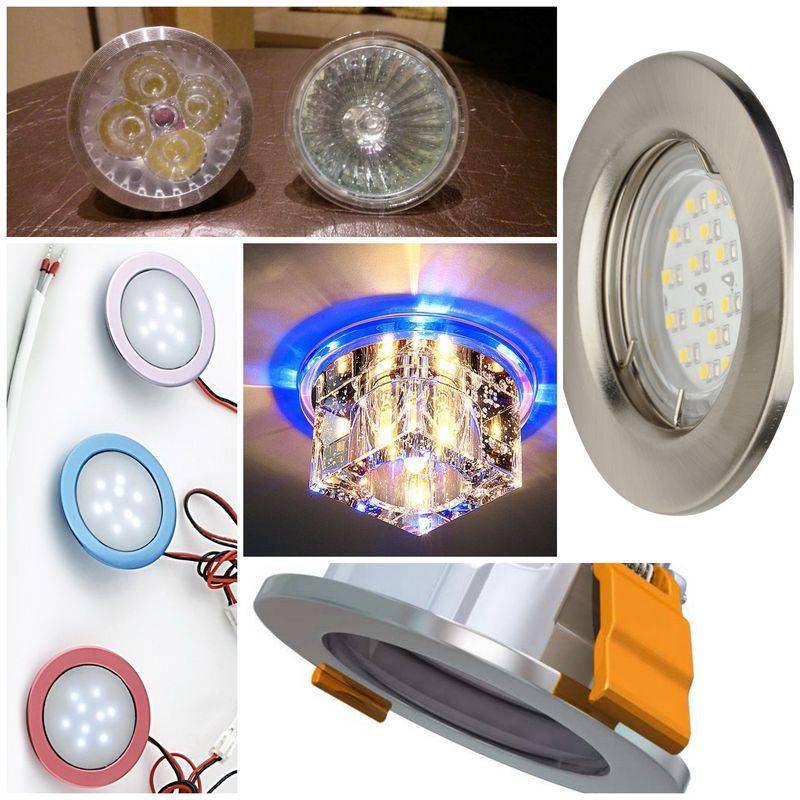

Виды точечных светильников

По конструкции разновидности точечных светильников для натяжного потолка можно поделить на:

•  Подвесные.
• Накладные.
• Встроенные.

Модели встраиваемого типа светильников могут быть:

• Споты или поворотные (возможна фокусировка светового луча в выбранной точке).
• Фиксированные (свет будет падать отвесно вниз).

Одним из минусов приборов встроенного типа – увеличение межпотолочного пространства. минимально допустимый размер 7 см, а для некоторых моделей нужно до 16 см. Лампы накаливания не рекомендуются для накладных и встроенных конструкций.

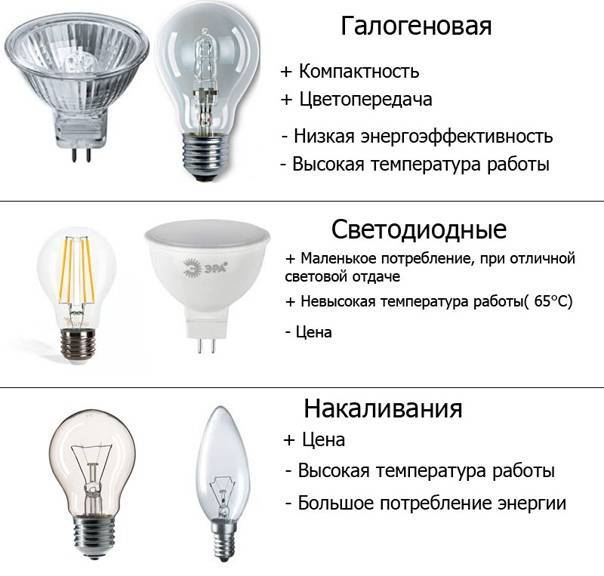

Галогенные и люминесцентные лампы – идеальный выбор для точечных светильников, но у них есть определенные ограничения. Для потолка из ПВХ мощность лампочек галогенного типа ограничена 35 Вт, но это не отражается на качестве освещения, а еще они дают яркий поток света даже при малой мощности.

Люминесцентные лампы нагреваются меньше остальных, экономичные, не требуют большого пространства между перекрытием потолка и натяжным полотном (хватит 3 см). Минусы люминесцентных ламп – высокая цена и медленный набор световой яркости. Светодиодные лампы работают долго, практически не нагреваются, но им требуется источник постоянного тока с напряжением 12 или 24 В, то есть нужен монтаж трансформатора. Для таких устройств нужен адаптер, но близко к натяжному потолку расположить его нельзя из-за сильного нагревание при работе.

Как выбрать точечные светильники?

Натяжное полотно делают из ткани, стеклоткани или виниловой пленки. Все материалы не выдерживают сильного нагревания. Максимально допустимое значение +60…+80 градусов. Лампы, которые сильно нагреваются, способны вызывать тканевую деформацию, образование желтых пятен или появление химического аромата. Главным требованием для ламп точечного типа будет низкая степень мощности, чтобы натяжные потолки не перегревались. Еще требуется термическое кольцо или корпус. Лучше всего монтировать точечные устройства с непрозрачной рабочей поверхностью. Если в корпусе будут элементы прозрачного типа, то свет попадет в межпотолочное пространство, подчеркнет неровности, устройства монтажа и проводку.

Обратите внимание, что для натяжных потолков специалисты советуют выбирать в светильники точечного типа LED или диодные

Расчет количества точечных светильников для натяжного потолка

И слабый свет, и очень яркий, будет негативно сказывать на настроении и здоровье. Темное помещение будет вызывать дискомфорт, приведет к быстрой утомляемости. При очень ярком свете появляется опасность перевозбуждения нервной системы, а также повысится раздражительность. Световой конус от софта, который направлен строго вниз, может охватывать площадь от 1.5 до 2 квадратных метров. Посредством таких нормативов можно рассчитывать число приборов. Если точечные светильники являются единственным световым источником, то для помещения 25 квадратов нужно 16 устройств. От грамотного расчета будет зависеть световое восприятие.

Размеры точечных светильников для потолка

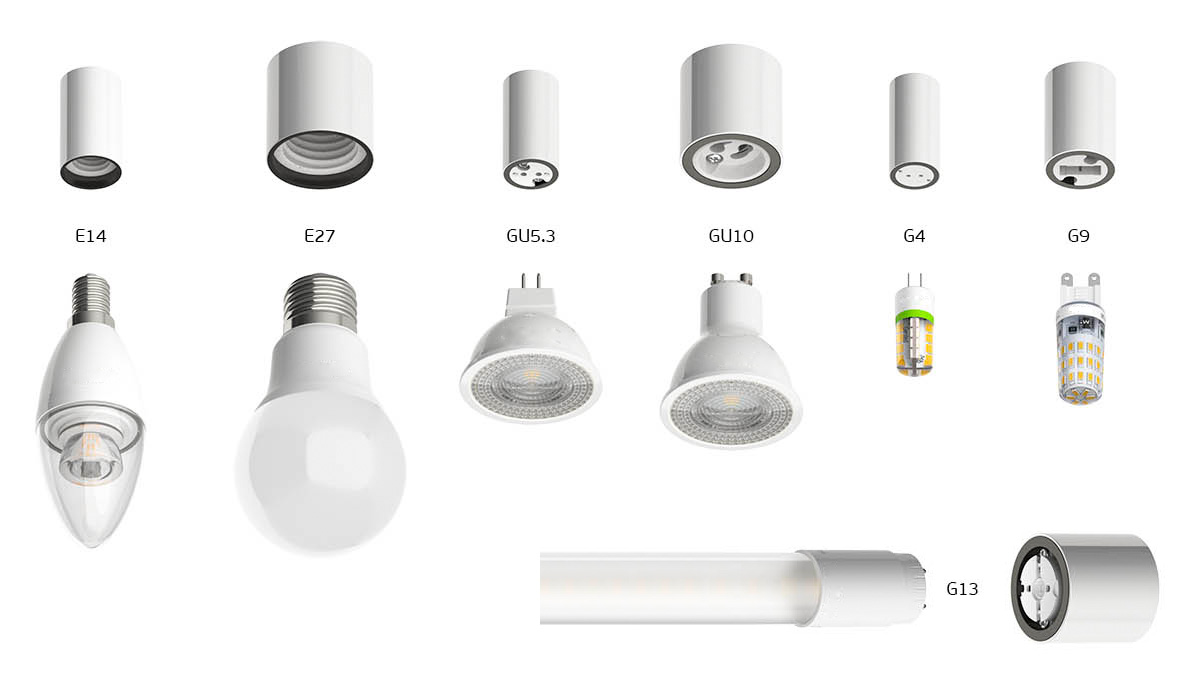

Огромная роль при определении требуемого размера отведена патронной конструкции:

• Е27 рассчитан для ламп простого размера.
• Е14 чуть меньше, называют «миньоном».
• G4, G5 и G9 – лампы малого диаметра в виде штыря.

Размеры точечных светильников для потолка, а точнее, диаметр части плафона стандартизирован – 60, 65, 70, 75, 80 и 85 мм. Крепежи и прорези в полотнище должны обязательно соответствовать таким значениям. Подвесные модели прикрепляют на шток к перекрытию потолка. Главный критерий выбор для подвесных конструкций – штоковая длина. Ее должно хватить, чтобы плафон или рожок были ниже, чем уровень натяжного полотна.

Обратите внимание, что размеры светильников требуется согласовать с габаритами помещения. Очень маленькие лампы потеряются в большой комнате и не смогут отлично ее освещать

Большие светильники точечного типа при низком потолке натяжного типа уменьшают высоту помещения.

Обзор наружных приборов освещения

Особенностью наружных светильников для натяжных потолков является расположение лампочки, которая находится не в плоскости потолка, а выступает за его пределы. При этом лампа может отстоять от потолка практически на любое расстояние.

В некоторых модификациях наружных светильников источник света находится непосредственно под полотном, отделяемый лишь защитным экраном.

Подобный экран в этом случае будет играть сразу две функции: он способен сам выступить в качестве элемента интерьера, а также будет надежно уберегать потолочное полотно от нагрева.

Другой вариант наружного светильника – спускающийся с потолка источник света. Этот вариант интересен тем, что позволяет создавать локальные освещенные зоны в комнате. И в большинстве случаев зрительный эффект оказывается более сильным, чем если бы лампа располагалась в плоскости потолка, как это наблюдается в случае со встраиваемыми светильниками.

Можно выделить достоинства, присущие наружным светильникам:

• натяжной потолок можно монтировать в непосредственной близости к основному потолку, избегая тем самым уменьшения объема помещения;

наружные светильники изолированы от потолочного полотна, снижая его нагрев и по этой причине продлевая срок его службы;

обустройство наружных светильников требует меньшего вмешательства в целостность полотна потолка, обеспечивая более ровную и качественную поверхность последнего;

процесс обслуживания наружных светильников менее трудоемок, чем замена ламп во встраиваемых светильниках;

поскольку весь светильник находится вне плоскости потолка, то этим удается избежать засветов, характерных для встраиваемых источников света;

вариантов обустройства таких светильников куда больше, т.к. предоставляется возможность не только использовать источники света различных видов и цвета, но и разнообразить интерьер оригинальными плафонами и абажурами;

упрощается создание рассеянного освещения;

источнику света обеспечивается хорошее охлаждение.

Выделяются и некоторые недостатки подобных светильников:

• защитное термокольцо на полотне требует отдельного декорирования, особенно если светильник опущен достаточно низко;
• плафон наружного светильника несколько скрадывает впечатление от идеально ровной поверхности натяжного потолка;
• уменьшается количество вариантов возможной перепланировки мебели, особенно при наличии спускающегося с потолка светильника.

Вместе с тем, наружные светильники для натяжных полков дают широкий простор для творческой фантазии дизайнера, делая возможными большее количество творческих идей, чем в случае со светильниками встраиваемыми.

Схема освещения гостиной площадью 18 м2 с применением светодиодных элементов мощностью 2 Вт (200 Лк)

18 м2 х 150 Лк = 2700 Лк

Соответственно общая интенсивность подачи света всех источников должна быть не менее 2700Лк.

Высчитываем необходимое количество светодиодных элементов:

2700Лк / 200 Лк = 14 ламп

То есть для нормального освещения гостиной, площадь которой составляет 18 «квадратов», будет достаточно 14 светодиодных светильников мощностью 2 Вт.

Рекомендации по применению точечного потолочного освещения

1. Точечные приборы освещения размещаются в непосредственной близости с поверхностью потолочных конструкций, поэтому они должны иметь минимальную степень теплоотдачи. Для потолков с натяжным поливинилхлоридным полотном нельзя использовать лампы мощностью более 40 Вт, для тканевых полотен соответственно более 60 Вт.
2. Для гостиной или спальной только точечной системы освещения может быть недостаточно, поэтому рекомендуется дополнительно устанавливать подвесные люстры по центру потолка.
3. При использовании осветительных устройств с галогенными лампами рекомендуется дополнительно устанавливать диммер — специальный механизм, с помощью которого можно регулировать яркость света. Но нельзя применять такие приспособления для энергосберегающих источников света, так как они просто будут отключаться при регулировке и быстрее выходить из строя.
4. Обязательно нужно выдерживать минимальные расстояния между световыми источниками и полотном натяжного потолка: для подвесной люстры — не меньше 15 см, для точечного осветителя — не меньше 20 см.
5. При организации зонального освещения рекомендуется использовать поворотные модели встраиваемых светильников.
6. Расчет количества источников освещения нужно производить правильно, в соответствии с установленными нормами. Один точечный осветитель способен обеспечить достаточным освещением примерно 2 м2 площади помещения. Например, для организации системы освещения в спальне площадью 16 м2 необходимо использовать минимум 8 точечных светильников.

Обустройство освещения разных помещений

Выбор светильника, а также источника света делается с учетом соответствия его основных параметров требованиям, предъявляемым к помещениям разного целевого назначения.

Нормы и требования освещения для различных жилих помещений

Свет в спальне

Задействуют подвесной центральный или точечные светодиодные приборы в качестве функционального освещения. Часто обустраивается и локальная подсветка на определенных участках: туалетный столик, прикроватные тумбочки.

Если в первом случае допускается направленный свет (точечные светодиодные приборы), то рядом с кроватью подойдут люминесцентные лампочки, так как они дают более рассеянное освещение.

Гостиная, самая важная

В данном помещении можно реализовать разные идеи:

• Центральная люстра;
• Комбинированное освещение (потолочные + точечные светодиодные приборы);
• Встроенные светильники в качестве основного света;
• Помимо функционального освещения обустраивается декоративная подсветка.

Все эти варианты сегодня чаще реализуются при помощи экономных источников света: люминесцентные и светодиодные лампы. Два данных вида позволят организовать направленный или рассеянный свет.

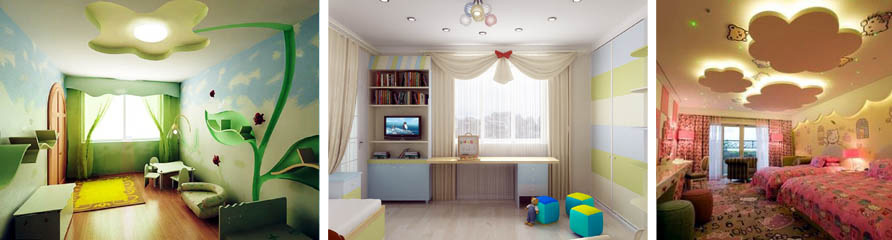

Детская комната

Освещение обустраивается посредством двух источников света: центральный потолочный + настольная лампа. Как правило, дополнительный локальный свет не требуется в детской. Разве что можно установить декоративную подсветку на предметах интерьера и в потолочной конструкции. Свет должен быть рассеянным, поэтому используют «галогенки» и люминесцентные лампы.

Оптимальный вариант освещения в детской: люстра закрытого типа, или хотя бы с плафонами, направленными вверх.

Каким должен быть свет в коридоре и на кухне

Здесь обычно проектируется локальная и основная система освещения, потому как нужно выделить ряд зон. Для кухни это: столешница, обеденный стол, а для коридора – вешалка, зеркало. В прихожей не требуется устанавливать мощный потолочный светильник, достаточно приглушенного свечения.

Подробное фото инструкции по организации и размещению приборов освещения на кухне с учетом удобства и комфорта

А вот на кухне основной свет играет важную роль и должен быть эффективным, здесь же нередко устанавливают модульные подвесные светильники.

Обустраиваем освещение в ванной комнате

Осветительные приборы для площадей с уровнем влажности, превышающим нормальный предел, помимо высокой степени защиты должны характеризоваться достаточной интенсивностью излучения. В ванной освещение обустраивают в соответствии с габаритами.

Для небольшой площади вполне достаточно локальной подсветки: люминесцентные, диодные лампы, «галогенки». Крупногабаритные комнаты рекомендуется разделить на зоны: зеркало, шкафчики. При этом обустраивают еще и основной свет, для чего используют настенно-потолочные или подвесные светильники.

Лучшим вариантом является использование светодиодных источников. Они являются наиболее безопасными и могут работать более 10 лет.

Также обращается внимание на целевое назначение объекта, его габариты. Свет в комнатах с низким потолком разительно отличается от освещения комнат с высокими потолками

https://youtube.com/watch?v=Py09Bz1LnNY

Рекомендации по выбору подсветки

Несколько практичных советов по светодизайну интерьера квартиры:

• При использовании ниш, двойных или тройных потолочных моделей в помещении с низкими потолками, следует грамотно проработать подсветку, чтобы конструкции не выглядели слишком тяжеловесно и габаритно.
• Для качественной подсветки желательно выбирать светодиодную ленту белого цвета.
• В качестве декоративного освещения короба или ниши с карнизом для штор, подойдет RGB светодиодная лента.
• Подсветка должна не только обыгрывать и украшать потолочное пространство, но и обозначать и грамотно освещать все функциональные зоны в помещении.

Электрическая схема электропроводки для точечных потолочных светильников

До начала установки подвесного потолка, после выбора типа лампочек, расчета их мощности, количества светильников и точек их установки, разрабатывается схема электропроводки. При разработке электрической схемы необходимо учесть точки и способы соединения проводов между собой и со светильниками.

Так как из стены уже выходили провода, к которым ранее был подключен настенный светильник, то к этим проводам и было решено подключить потолочные светильники. Планировалась установка подвесного натяжного потолка из ПВХ, а провода выходили выше уровня натяжного потолка, и, следовательно, доступа к местам соединения проводов после монтажа потолка не будет. Поэтому все соединения проводов было решено выполнить самым надежным способом, скруткой с последующей пайкой оловянно-свинцовым припоем. Точки паек были отмечены на электрической схеме.

При выборе места для установки светильников и люстр в помещениях, в которых имеется телевизор или компьютер, нужно не забывать, что угол падения луча света равен углу отражения. С учетом этого правила светильники надо устанавливать в местах, исключающих их отражение на экране монитора, поэтому для выбора точек установки светильников, необходимо продумать, как будет расставлена мебель, в каком месте будет установлен телевизор или монитор компьютера.

При выборе лампочек на напряжение питания 220 В, установка дополнительных устройств не потребуется. В случае применения лампочек на напряжение питания 12 В, необходимо предусмотреть место, для установки трансформаторов или адаптеров с учетом их габаритных размеров и возможного к ним доступа для технического обслуживания или ремонта.

Внимание! Перед подключением точечных потолочных светильников, для исключения поражения электрическим током, необходимо обесточить электропроводку. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы

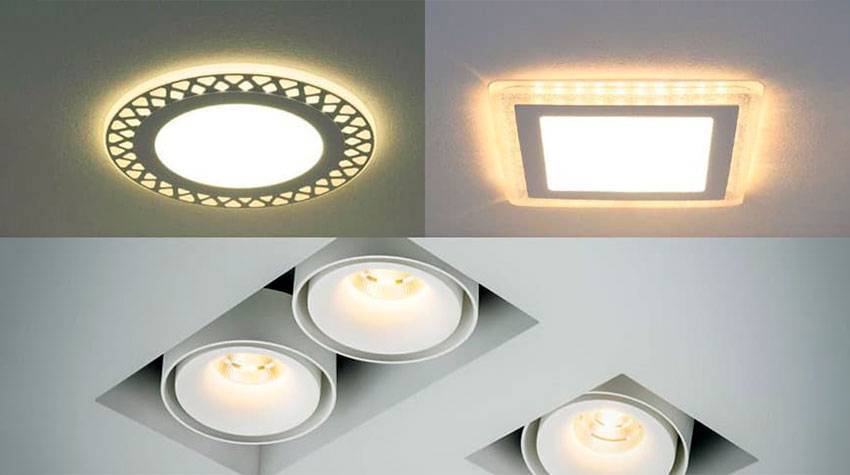

Виды встраиваемых светильников

В зависимости от особенностей конструкции и нюансов монтажа встраиваемые светильники делят на несколько видов, наиболее распространенными среди которых являются:

• Точечные встраиваемые светильники. Небольшие изделия, предназначенные для монтажа внутри потолка или другой конструкции и обеспечивающие узконаправленный световой поток. Устанавливать такие светильники можно буквально где угодно – от потолков до предметов мебели. Необходимо лишь заранее убедиться в возможности и целесообразности монтажа конкретных моделей светильников в заранее выбранных местах. Плюсом такого вида светильников является единство их конструкции.
• Подвесные встраиваемые светильники. Такие светильники часто используют при монтаже подвесных потолков. Представленные изделия имеют специальные жесткие крепления, благодаря которым становится возможна регулировка положения светильников по отношению к поверхности потолка.
• Линейные встраиваемые светильники. Эти светильники монтируют преимущественно в нежилых помещениях. Характерными чертами изделий является их длинная узкая форма и (в большинстве случаев) использование люминесцентных ламп. Такие изделия монтируют в потолки, стены и другие поверхности. При этом для монтажа требуется совсем немного пространства (углубления действительно небольшие), а создаваемого светильниками света хватает для полноценного освещения помещения или конкретного его участка.
• Каскадные встраиваемые светильники. Широко известны как споты. Конструкция таких светильников предполагает наличие особого поворотного механизма, отвечающего за вращение плафонов с лампочками и, как результат, регулирование направления потока света.

Также светильники можно классифицировать и по другим параметрам (например, по материалу изготовления или по классу защиты), однако разделение по типу конструкции является более значимым и наглядным вариантом, поэтому классификация обычно осуществляется именно по этому критерию.
