Виды крыш частных домов с мансардой

Что делать если дует из мансардного окна

Продувание зачастую связано с:

дешевой фурнитуры;
плохой подгон всех деталей, то есть некачественное производство конструкции;
некачественный монтаж.

Проблемы возникают на фоне недостаточного прижима створки. Если сквозняк ощущается по всему периметру, то причина в этом. Для исправления ситуации, его надо перевести в зимний режим.

Если начало дуть из-под уплотнителя, скорее всего, он высох или утратил эластичность. Проблема решается заменой уплотнителя.

В случае, когда дует со стороны петель, то их необходимо подтянуть. Надо проверить конструкцию на наличие сквозных, косых отверстий. Они могли быть сделаны под установку роллет или штор. Чтобы из отверстий не дуло, необходимо их заделать герметиком.

Купольные и конические

Конусные типы крыш устанавливаются над круглыми или многогранными зданиями. Для них используются опорные элементы. Купольная крыша считается одной из оригинальных и красивых форм крыш частных домов.

Купольная — используются в современном пост-модерн стиле

Благодаря своей конфигурации, сооружение хорошо переносит все капризы природы, обладает повышенной прочностью и сейсмоустойчивостью.

Такая крыша придает дому замково-башенный вид

Недостатками такого вида крыш считается:

Чрезвычайная сложность их монтажа;

Невозможность размещать на них окна или обустраивать полезное пространство под ними;

Такой вариант кровли редко используется для частного дома и является одним из самых затратных.

Выносная конструкция на фронтальной части

Балконы во фронтальной части мансарды – это сооружения, которые можно построить только на этапе сооружения и обустройства чердачного этажа. Преимущества этого варианта – экономичность и простое устройство.

Устраивается площадка на прямой части кровли дома, полом этой конструкции выступает потолочное перекрытие нижнего этажа. Таким образом, передняя часть стены мансарды просто отодвигается от фасадной стены вглубь.

Особенности конструкции

Отодвинутая фронтальная стена опирается на перекрытие, выполняющее функцию пола выносной площадки. При этом стена не является несущей, поэтому саму перегородку делают тоньше остальных стен (это необходимо для снижения нагрузки), но зато увеличивают слой теплоизоляции. Ограждения такой площадки выбирают в зависимости от архитектурного облика дома, это могут быть:

кованые решетки;
деревянные конструкции;
ячеистый бетон;
кирпич и пр.

Виды крыш для частных домов: подбираем оптимальный уклон

В зависимости от уклона различают крыши плоские и скатные. Под уклоном понимают угол наклона ската относительно линии горизонта. Его измеряют в градусах или в процентном отношении высоты крыши к длине пролета. Так, 100%-ный уклон соответствует 45°. Для удобства перевода этих показателей разработана специальная таблица.

Основная причина, по которой устраивают уклон – своевременное отведение осадков с крыши. Кровли с небольшим уклоном (до 1%) будут часто протекать и доставлять неудобства владельцам. Кроме того, в плане дизайна поверхности таких крыш не выглядят эстетично для частных домов. Фото плоских крыш свидетельствуют о том, что чаще всего подобные конструкции применяют для бытовок, гаражей и хозяйственных построек.

Для удобства определения угла наклона крыши можно использовать специальные таблицы и графики

Помимо осадков, на кровлю оказывает воздействие ветер. При увеличении уклона на 20-30° ветровая нагрузка возрастает в 5 раз. А если уклон небольшой, поток ветра может проникнуть в кровлю через стыки покрытия и без труда сорвать конструкцию. С помощью компетентно подобранного проекта крыши частного дома можно получить верный угол уклона и избежать возможных последствий стихии.

Односкатная крыша часто возводится для гаражей, хозяйственных построек, бытовок

Для того чтобы правильно определить требуемый уклон, необходимо рассчитать отношение величины конька к ½ ширины дома. Полученное значение умножить на 100 – это и будет величина уклона кровли. Для удобства определения угла наклона крыши профессиональные строители пользуются специальными расчетами и графиками. Их легко можно найти в интернете. Что касается затрат на сооружение крыши, то чем больше уклон, тем дороже обойдется строительство.

Несмотря на то что возведение скатных крыш обходится дороже, для каждого застройщика в приоритете будет надежность кровли, нежели расходы на ее сооружение. Таким образом, правильным видом крыши частного дома будет скатная модель. Уклон такой крыши будет обуславливаться ветровой и снеговой нагрузкой на конструкцию, а также привлекательным внешним видом. Кроме того, угол наклона определяется использованием конкретного кровельного покрытия. Для укладки каждого из видов материала компании-производители рекомендуют соответствующий уклон.

Крышу с крутыми скатами сильные порывы ветра могут опрокинуть, с пологими – приподнять

Использование кровельных покрытий в зависимости от уклона крыши

Чтобы крыша стала надежной защитой для дома, в выборе кровельного покрытия обязательно следует учитывать угол наклона скатов:

шифер (асбестоцементные волнистые листы) – такое покрытие можно использовать при уклоне кровли от 13 до 60°. Если угол наклона будет менее 13°, в стыки будет просачиваться вода, а зимой – забиваться снег. Это приведет к значительному сокращению срока эксплуатации крыши;
керамическая черепица – оптимальный уклон для этого материала лежит в диапазоне от 30 до 60°. При укладке такой черепицы на крышах, уклон которых менее 25°, следует выполнить меры по улучшению вентиляции и гидроизоляции;
металлочерепица – популярность применения этого материала для крыши частного дома (фото это подтверждают) очень высока. Помимо множества достоинств, при укладке металлочерепицы максимальный угол наклона не нормируется. Минимальный уклон – 15°;

При выборе кровельного покрытия необходимо учитывать наклон скатов

профнастил – используется преимущественно для хозяйственных построек. Укладка осуществляется при уклоне от 10° без предельного лимита;
битумная черепица – покрытие применимо для крыш с уклоном свыше 12°. Максимальный показатель угла наклона неограничен. Подойдет для крыш замысловатой формы, так как отлично повторяет поверхность любой кривизны;
битумный шифер – волнистые листы этого материала используют при уклоне от 5°. Максимального ограничения нет, однако от угла наклона зависит шаг обрешетки, а при уклоне от 5 до 10° придется обустроить сплошной настил;
фальцевая стальная кровля – этот материал укладывается при уклонах начиная с 20°. Максимальное ограничение угла наклона отсутствует.

Диаграмма, показывающая предпочтительный кровельный материал в зависимости от угла наклона крыши

Учитывая уклон крыши при использовании кровельного покрытия, можно добиться качественной укладки материала, предотвращения протечек и увеличения срока эксплуатации всей конструкции.

Кровля ломанной формы

Это одна из разновидностей крыши с двумя скатами, с той разницей, что каждый из скатов состоит из двух частей.

Данная конструктивная тонкость позволяет изменить наклон ската, благодаря чему, соответственно, вырастает высота стены. Очевидно, что при ломанной форме крыши, вырастает площадь комнат, а подкровельные помещения могут быть использованы с большей рациональностью.

Принимая решение строить ломанную кровлю, вы должны быть готовы к тому, что придется строить также довольно сложную стропильную систему. Однако есть и положительный момент. Нагрузка от снега зимой на такой тип кровли будет значительно меньше, поскольку снег будет достаточно быстро сползать.

Специфика мансарды

Чердачные помещения давно применяются в практических целях. Считается, что первым оборудовал себе уютное жилье под крышей француз Мансара, чье имя и стало использоваться в названии архитектурного элемента. Но и до него эти зоны использовались для размещения прислуги в замках, дворцах, домах богатых вельмож.

Скосы в мансардах создают определенные сложности в оформлении интерьеров. Но эти особенности можно удачно обыграть, придать обстановке интересный, неординарный вид. Подходящие предметы мебели есть в сегодняшнем ассортименте, есть возможность сделать заказ на изготовление конструкций с учетом специфики помещений, их предназначения, стиля интерьера.

Скосы в мансардах придают интерьеру неординарный вид

Высота потолков, их конфигурация могут быть различными. На фото домов с мансардной крышей можно увидеть много вариантов конструкций. Максимальное удобство обеспечивает обустройство мансарды, которая создается в процессе строительства дома, есть в проекте здания. Но можно сделать жилыми чердачные помещения в эксплуатируемом здании, если:

в центральной зоне высота потолков составляет не менее 2,5 метров;
стропильная система кровли обладает должной прочностью;
расположение горизонтальных стяжек не препятствует перемещениям;
есть возможность выполнить качественное утепление.

Интерьер мансардного помещения

Не всегда владельцы домов планируют круглогодичную эксплуатацию этих зон. Если в мансарде не нужно создавать условия для постоянного проживания, полноценное утепление создавать не придется. Работы по обустройству ограничиваются созданием уютного интерьера. Это могут быть комнаты для отдыха, мастерские, тренажерные залы и др.

Виды конструкций мансардных крыш

Создать мансардную крышу можно на здании любой конфигурации. Геометрические формы конструкции могут быть различными. Она бывает:

треугольной и ломаной;
симметричной и нестандартной;
занимающей весь периметр дома или его часть.

Мансарда занимающая весь периметр дома

Мансарда может выступать за контуры дома. В этом случае устанавливаются опорные элементы, к примеру, колонны или столбы. Часто выступающая территория используется для оформления открытой террасы, застекленной веранды, оранжереи и др. Популярными элементами мансард являются балконы. Они придают конструкции привлекательность, повышают комфортность помещений.

Мансарда может выступать за контуры дома

Сейчас в чердачных помещениях можно создать качественное освещение, не нарушая прочность, герметичность конструкции. Есть специальные окна, предназначенные для монтажа в наклонных поверхностях. Они оборудуются стеклами повышенной прочности, исключают протекание воды в помещение. На фото мансардных крыш частных домов можно посмотреть особенности установки, устройства таких систем.

Мансарда оборудуется стеклами повышенной прочности

Виды крыш для частного дома

Крыша дома – это один из ключевых элементов его надежности, прочности, терморегуляции и презентабельного внешнего вида. Существуют разнообразные виды крыш частных домов, которые отличаются конфигурацией, типом задействованных кровельных материалов, сложностью возведения

Крыша является важной несущей конструкцией дома, предназначенной для его защиты от атмосферных осадков и внешних влияний, поэтому она должна быть прочной, устойчивой и долговечной. Да и эстетические качества играют немаловажную роль, ведь удачно подобранная конфигурация и дизайн кровли зададут тон всему зданию, став его визитной карточкой

РАСЧЕТ МАНСАРДНОЙ КРЫШИ

Расчет мансарды включает в себя расчет площади помещения, расчет параметров кровли, расчет теплоизоляции стен и кровли, расчет суммарной нагрузки мансарды на здание.

Площадь мансарды зависит, конечно же, от площади дома и от формы крыши, поскольку на мансардном этаже есть полезная площадь и глухие зоны. Согласно нормам проектирования мансарды, при определении площади помещения мансардного этажа, учитывается его площадь в местах с высотой до кровли 1,5 м при наклоне кровли 30, 1,1 м – при 45 и 0,5 м – при 60 и более. При промежуточных значениях высота определяется по интерполяции.

Площадь участков с меньшей высотой учитывается в общей площади с коэффициентом 0,7, при этом минимальная высота стены должна быть 1,2 м при наклоне потолка 30, 0,8 м – при 45-60, не ограничивается при 60 и более. Как правило, глухие зоны используются для размещения шкафчиков для хранения, встроенных шкафов.

Основные сведения

Если подняться на чердак дома с двускатной крышей, то становится понятным, что пространство, которое немногим меньше того, что есть на первом этаже попросту гуляет. Именно поэтому многие решаются на выбор проекта дома с мансардной. Последняя является результатом правильного использования бездействующего пространства на чердаке. Есть много вариантов того, кто и когда начал использовать чердачное пространство для жилых комнат. До некоторых пор считалось, что эти помещения сдавались тем, кто не мог заплатить достаточную сумму за нормальную комнату. В древнем Израиле крыши у домов были плоскими, но их также в некоторые праздники использовали как жилые. В наши дни считается, что чем выше апартаменты, тем это престижнее.

Для одноэтажного дома появляется большое количество способов задействовать мансарду. На ней можно сделать еще один полноценный этаж со всеми удобствами для проживания. Тем, кто любит заниматься спортом, мансарда может послужить небольшим спортзалом, где легко можно разместить несколько тренажеров и даже беговую дорожку. Еще одним вариантом будет отвести мансарду под рабочий кабинет. За счет непроходимости территории и хорошего естественного освещения там можно будет полностью сосредоточиться на работе и выполнить ее качественно. Некоторые проекты подразумевают вынос некоторых узлов с первого этажа на мансарду, например, ванной комнаты.

Плоская крыша

Конструкция, представляющая собой плоскость, лежащая на несущих стенах сооружения. Такая система не имеет чердачного помещения.

Плоские крыши могут быть эксплуатируемые и неэксплуатируемые.

Кроме того, в зависимости от особенностей покрытия плоские системы можно разделить на:

инверсионные;
зеленые;
дышащие.

Все они имеют свои особенности.

Особенности проектирования

На этапе проектирования следует правильно рассчитать нагрузку снегового покрова, а также всех используемых материалов и учесть систему водостоков.

Угол уклона

Кровля должна иметь необходимую разуклонку. Ее угол составляет до 5°. Эта особенность способствует качественному водоотводу.

Варианты расположения стропил

Каркас плоской кровли предусматривает наличие следующих элементов:

Мауэрлата;
опорных брусьев;
настила из фанеры или ОСП.

Далее укладываются слои гидроизоляции и других элементов, расположение и укладка которых зависит от типа кровли.

Монтаж

Важно организовать обустройство водостоков

Следует уделить внимание эксплуатируемой системе: важно правильно выбрать тип перекрытия и нужные слои для обеспечения благоприятного микроклимата

Достоинства и недостатки

Положительно характеризуют плоскую кровлю цена, невысокие трудозатраты, а возможность обустройства дополнительных площадок отдыха является продуктивным распределением пространства.

Недостатками являются: скопление снега, невозможность определить состояние кровельного пирога, необходимость оборудования внутренней системы слива вод.

С этим читают

Как сделать мансардную крышу

Строительство крыши с мансардой предполагает определение варианта конструкции. Только после этого начинается этап проектирования, при котором подбирают материалы, параметры, архитектурные особенности сооружения. Основными являются следующие этапы строительства:

Создание каркаса кровли, стропильной системы. Для этого используют деревянный брус.
Установка стен и утепление мансарды. На этом этапе укладывают гидроизоляционный слой, который дополняют утеплителем и пароизоляцией.
Отделочные работы включают в себя обустройство пола, потолка и стен. Снаружи кровлю покрывают металлочерепицей или другим выбранным материалом.
Финишная отделка внутри проводится по окончании всех работ, связанных с обустройством, утеплением помещения.

Отдельным этапом работ является создание и установка мансардных окон. Пластиковые современные конструкции — распространённый и практичный вариант. Изготовление небольших или сложной формы окон проводится под заказ. Монтируют конструкции в специальный проём, который следует предусмотреть при монтаже стропильной системы крыши. Окна могут быть расположены на торцах кровли, кукушке или наклонно на крыше.

Видео: особенности отделки мансарды

Пространство мансарды может выполнять любую функцию, но всегда важно ещё на этапе строительства и проектирования дома определить тип конструкции, параметры и материалы для сооружения мансарды

Узлы

Как своими руками выполнить монтаж соединений стропильной системы? К вашим услугам — описание способов монтажа основных узлов.

Крепление мауэрлата к стенам

Мауэлрлат изготавливается из бруса сечением 100х100 — 150х150 мм. Брус должен быть в обязательном порядке обработан антисептиком. Стены под ним гидроизолируются во избежание капиллярного подсоса воды древесиной; обычно роль гидроизоляции выполняет пара слоев рубероида.

Для крепления мауэрлата обычно используются анкерные шпильки, установленные при заливке армопояса по периметру стены. Под них в брусе сверлятся отверстия, а после укладки брус притягивается к армопоясу гайками с широкими шайбами.

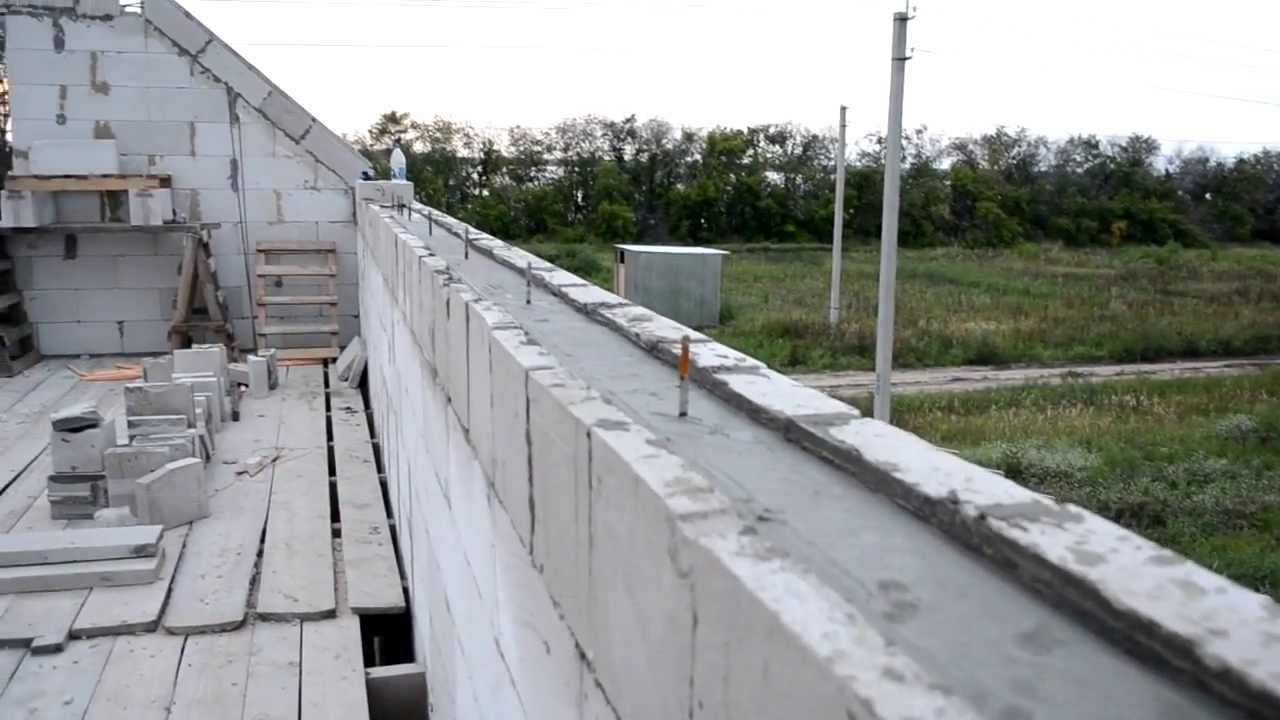

Анкерные шпильки под мауэрлат установлены при заливке армопояса.

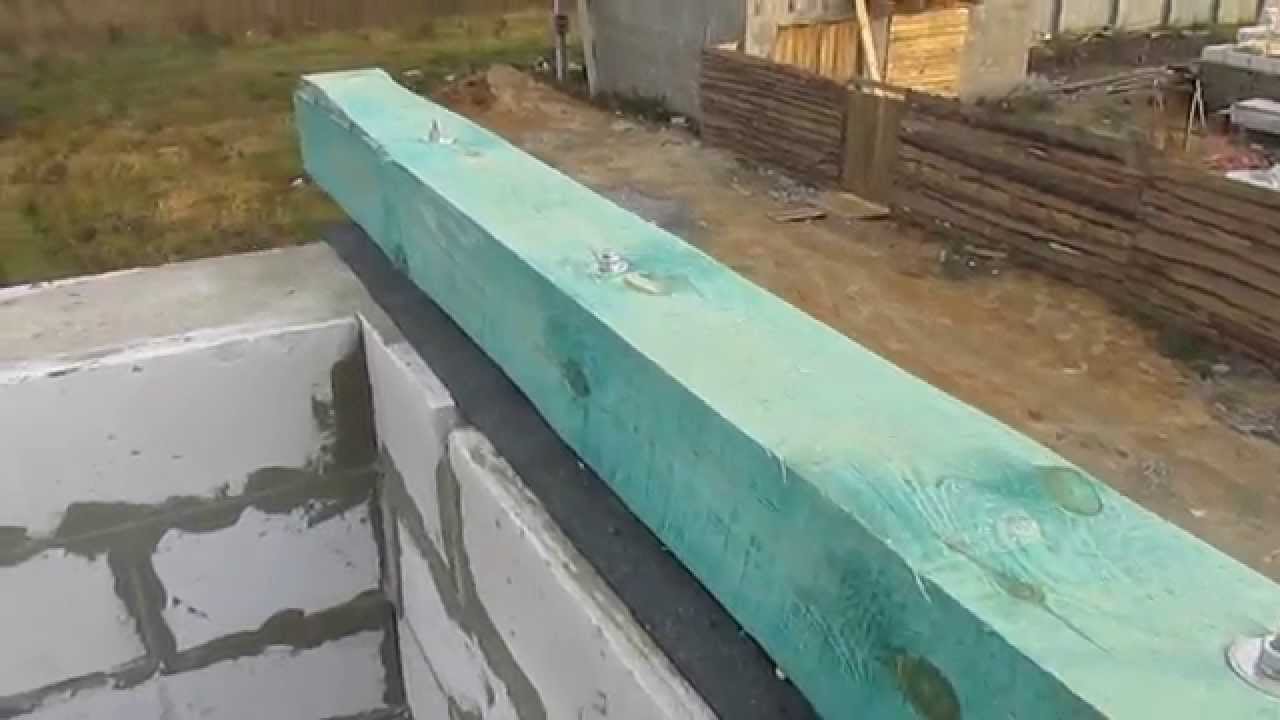

Мауэрлат закреплен гайками с широкими шайбами.

Крепление стропил к мауэрлату

Для максимальной жесткости соединения стропильных ног с мауэрлатом в них обычно делается вырез на треть ширины стропила. Для крепления могут использоваться:

Стальные скобы. Они вбиваются в оба бруса с двух сторон;

Крепление стропильных ног скобами.

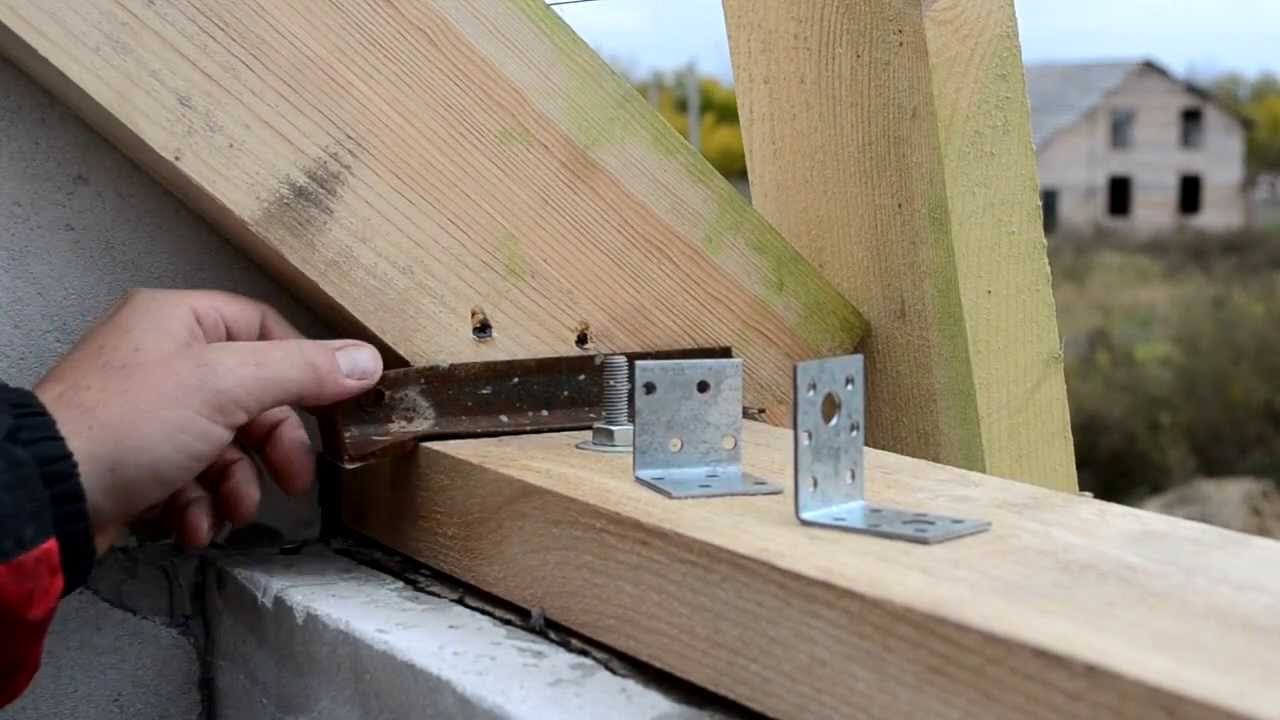

Оцинкованные уголки. Они крепятся к обоим брусьям несколькими саморезами с длиной не менее 2/3 толщины стропила.

Оцинкованные накладки обеспечивают прочное и долговечное соединение.

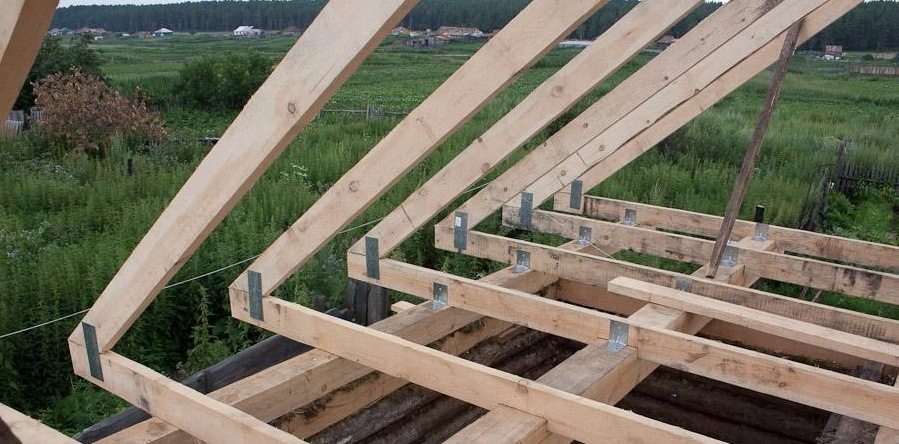

Каждое соединение стропила и балки перекрытия усилено с двух сторон оцинкованными накладками.

Крепление ригеля к стропилам

Соединение ригеля со стропилами двускатной или ломаной крыши испытывает наиболее сильные нагрузки зимой, когда на кровле лежит снег. Сделать его максимально прочным поможет простая инструкция: ригель соединяется со стропилом внакладку и крепится к нему парой болтов с гайками и широкими шляпками через предварительно просверленные отверстия.

Соединение стропильной ноги с ригелем временно зафиксировано саморезами, затем стянуто болтом.

Варианты использования мансарды

В загородных домах с мансардами применяется большое разнообразие конфигураций и планировок расположения помещений и комнат.

На стадии проектирования, важно уделить особое внимание свойствам используемых кровельных материалов. Их качество и, разумеется, добротность исполнения крыши — все это окажет существенное влияние на комфортность проживания в комнатах, расположенных на мансардном этаже

Спальня на мансардном этаже

Если одну из комнат под крышей планируется использовать под спальню, важно все спланировать таким образом, чтобы спальные места были размещены под наклонными поверхностями. Существует три способа реализации этой идеи:

Существует три способа реализации этой идеи:

В первом случае кровать устанавливают под наклонной стеной (минус метода — приходится нагибаться каждый раз, когда придется вставать);
Второй вариант заключается в том, чтобы под наклонной стеной установить тумбочки или одежные шкафы, а саму кровать поставить в центре комнаты;
Третий способ — заказать мебель индивидуального размера в мастерской или изготовить ее самостоятельно. Кстати, если скосы имеют разную величину наклона — это может быть оптимальным решением проблемы.

Оптимальная высота кровати, размещаемой под наклонной стеной — от 700 до 800 мм. То есть, для размещения спального места потребуется минимальная высота в 900 — 950 мм. Этого будет вполне достаточно для комфортного и эффективного размещения мебели.

Еще один нюанс: всю громоздкую мебель на мансарде, если она необходима, размещают под самыми высокими стенами.

Ванная комната на мансарде

При строительстве санузла на мансардном этаже могут возникнуть определенные проблемы. Во-первых, тянуть трубы наверх — недешевое удовольствие. Вы должны взвесить все за и против такого решения — возможно проще оставить санузел только на первом этаже.

Во-вторых, разместить сантехнику, чтобы ею было комфортно пользоваться, при наклонной конструкции потолка — непростая задача. Под наклонные стены, в принципе, можно установить ванну, унитаз и другую сантехнику. Однако, следует учитывать, что высота мансарды, там где будет стоять унитаз, должна быть, как минимум, 900-1000 мм. А там, где раковина — не менее 1500 мм.

Кроме них, в санузле на мансардном этаже можно поставить тумбочки и шкафчики разного назначения, например, для хранения чистящих и моющих средств. Для них вполне достаточно высоты в 800-900 мм.

Гостиная и кухня на мансардном этаже

В мансардном этаже некоторые домовладельцы размешают даже гостиную и кухню. Чтобы их разделить, устанавливают легкие перегородки, построенные например из листов гипсокартона. Но такое решение в итоге приведет к уменьшению свободной площади, а ее, и так немного.

Меблировка такого помещения зависит от высоты малой стены. Если минимальная высота под крышей составляет 700-800 мм, то в этом месте поместится только мебель небольшого размера. При наклоне крыши, позволяющим иметь высоту комнат в 900-1100 мм, уже можно поставить стол или тумбы для хранения посуды.

Однако, следует учитывать, что для установки вентиляционной системы этой высоты будет не достаточно.

Если вы планируете разместить в мансардном этаже кабинет, практика показывает, что для размещения под наклонной стеной рабочего места потребуется высота не меньше, чем 1100 мм от пола до потолка.

Дома с мансардой – проекты и фото

Даже типовые проекты домов с мансардой очень разноплановые по конфигурации и стилю. И это не говоря уже о домах, которые проектируются полностью по индивидуальному заказу. Предлагаем тебе для начала несколько самых распространенных вариантов!

Одноэтажный дом с мансардой

Это хороший вариант, если тебе нужен небольшой коттедж для отдыха на лето или на выходные. В одноэтажном доме с мансардой поместится все самое необходимое: кухня, одна или несколько спален, санузел, гостиная. Можно пристроить гараж, сауну или любые хозяйственные постройки.

Двухэтажный дом с мансардой

Двухэтажный дом можно превратить в настоящее родовое поместье с детскими, гостевыми, кабинетом. Чаще всего жилые помещения выносятся наверх, а функциональные остаются снизу. Например, внизу – гостиная и кухня со столовой, на втором этаже – спальня с ванной комнатой, а на мансарде – детская или рабочая мастерская. На втором этаже можно сделать открытый балкон для отдыха теплыми летними вечерами.

Дом 8 на 8 с мансардой

Если ты ищешь золотую середину между удобным и недорогим коттеджем, обрати внимание на дома 8 на 8 с мансардой. Поверь, это только кажется, что такой площади недостаточно. Здесь поместится и гостиная, и кухня, и даже несколько спален – для тебя и для гостей

Здесь поместится и гостиная, и кухня, и даже несколько спален – для тебя и для гостей.

Дом 6 на 6 с мансардой

Если тебе нужен маленький и сугубо функциональный дом, а не огромный дорогой особняк – рассмотри вариант 6 на 6 с мансардой. Современные планировки и решения позволяют даже на такой площади уместить все, что нужно для жизни. Например, совмещенную кухню-гостиную, маленький практичный санузел и аккуратную спальню без лишней громоздкой мебели.

Дом из бруса с мансардой

Строительный брус – классический материал для загородных коттеджей. Вместо необработанных бревен теперь используются гладкие и ровные, с точными формами. Это существенно упростило строительство и лишило дома большинства типичных проблем, свойственных старым избам из сруба. Выбирай строганый или клееный брус – они не такие влажные и поэтому не дают такую усадку, как пиленый.

Каркасный дом с мансардой

Каркасные технологии – достижение Канады и скандинавских стран. Хотя они могут отличаться между собой, суть остается та же: дом, подобно конструктору, собирается из готовых заводских блоков. Меньшее разнообразие конфигураций и планировок сполна компенсируется быстрым строительством, доступной стоимостью и энергоэффективностью.

Дом из пеноблоков с мансардой

Пеноблоки – недорогой, практичный и удобный в работе материал с высокими теплоизоляционными свойствами за счет пористой структуры. Они укладываются, как кирпич, но при этом намного больше и легче, а значит – не требуют такого мощного фундамента. Для производства используется цементный раствор разных марок, так что можно подобрать вариант под разные климатические регионы.

Дом с мансардой и террасой

Терраса – это открытая площадка, на которой так приятно отдыхать под солнцем, жарить барбекю или любоваться закатом. Она может прилегать к дому внизу, соединяться с крыльцом или с балконом на втором этаже. Реже строят крытые зимние террасы с остеклением, освещением, водопроводом и даже отоплением.

Дом с мансардой и гаражом

Вместо некрасивой отдельной постройки, которая загромождает участок, гаражи все чаще пристраивают непосредственно к дому. Это компактнее, рациональнее и удобнее – можно оставить машину и сразу зайти внутрь. Только второму внутреннему выходу нужна хорошая изоляция – например, отдельный тамбур-прихожая, который будет защищать жилые помещения от холода, шума и запахов.

Дачный дом с мансардой

Если ты планируешь полноценную сезонную дачу, то небольшой дом с мансардой – очень удобное и компактное решение. Мансарда смотрится легче и строится проще, чем еще один полноценный этаж. Но туда вполне можно вынести спальню, другую комнату или сделать классический чердак для сезонных вещей.

Соединения

Как выполнить соединения стропил с мауэрлатом, ригелем и друг с другом?

Изображение	Соединение
	Стропильная нога с брусом мауэрлата: крепление с двух сторон оцинкованными уголками и саморезами. Для большей жесткости в стропиле можно сделать вырез, опирающийся на брус.
	Соединение между стропильными ногами: брус соединяется накладками (оцинкованными или изготовленными из пропитанной олифой фанеры толщиной не меньше 15 мм).
	Соединение стропила с ригелем: длинным болтом или шпилькой с широкими шайбами. При большом количестве снега прочность соединения саморезами может оказаться недостаточной.

Виды крыш частных домов с мансардой + фото
