Халявная электроэнергия из воздуха: простой ветрогенератор своими руками

Дополнительная информация

Акватекс гарантирует надёжную защиту любых деревянных конструкций, в том числе и декоративных мельниц

Встроенная подсветка позволит украшать мельнице ваш сад и в тёмное время суток. При этом совсем необязательно подводить к ней провода, достаточно купить и установить небольшую солнечную батарею;

Солнечная батарея, установленная на стене сооружения, обеспечит встроенную подсветку нужным количеством электроэнергии

Место для установки мельницы следует выбирать подальше от деревьев и рукотворных сооружений, которые могут закрыть её от ветра;

Ветряная мельница в соответствии со своим названиям должна располагаться на открытой ветру площадке, чтобы нормально функционировать

Функциональность мельницы можно увеличить: обустроить на ней клумбы, использовать внутреннюю часть для хранения садовых инструментов или замаскировать с её помощью какой-либо технический объект.

Конструкцию можно дополнительно украсить клумбами, что сделает её более практичной

https://youtube.com/watch?v=9RixyBjbV6g

Как сконструировать ветрогенератор в домашних условиях

Несмотря на все преимущества ветрогенераторов, самым главным их минусом будет высокая стоимость. Естественно, что позволить их установку может не каждый, поэтому единственным выходом из сложившейся ситуации будет изготовление оборудования самостоятельно. Для выполнения этих работ вам необходимо подготовить схему конструкции, чертеж и все элементы оборудования.

Каждый самодельный ветрогенератор должен содержать такие детали:

• лопасти;
• генератор;
• мачту;
• установку для преобразования тока.

Процесс изготовления роторного ветрогенератора начинается с того, что подыскивается бочка или другая емкость, цилиндрической формы. Используя измерительные инструменты, необходимо разделить нашу емкость на четыре равные части — это будут лопасти конструкции. Остальные работы выполняются в несколько шагов:

При прорезании лопастей обратите внимание, что их не прорезают до конца, достаточно будет сделать глубокие прорези, при помощи болгарки; Одновременно с этим занятием, вам необходимо переделать шкив генератора. Для этого, в днище емкости и шкиве отмечают и просверливают отверстия для будущих болтов; Теперь необходимо отогнуть лопасти, но так, чтобы они не сильно отдалялись от центральной части. При отгибании лопастей учтите, куда будет выполняться вращение генератора

В большинстве случаев его движение выполняется по часовой стрелке;

При отгибании лопастей учтите, куда будет выполняться вращение генератора. В большинстве случаев его движение выполняется по часовой стрелке;

Угол наклона лопастей будет влиять на степень вращения лопастей и территорию захвата воздушными массами.

• На шкив необходимо установить емкость с отогнутыми лопастями;
• Прикрепить генератор на мачту, закрепив его при помощи хомутов;
• Осталось подсоединить все провода и собрать цепь. Для удобства, необходимо переписать схему соединения проводов и промаркировать контакты, это поможет избежать путаницы в дальнейшем. Провода закрепляют на мачте;
• Присоединение аккумулятора выполняется 4 мм проводами. Максимальная длина отрезка, который может пригодиться, будет равна 1 м;
• Для подключения конструкции к сети используют провода, сечением 2,5 мм2;
• Теперь устанавливается инвертор, для чего используются провода, сечением 4 мм2.

Есть еще несколько способов изготовления ветрогенератора в домашних условиях, что можно посмотреть на представленных видео.

Разновидности генераторов

Прежде чем решить, как сделать ветрогенератор своими руками, рассмотрим особенности конструкции:

По расположению генератора устройство может быть горизонтальным или вертикальным

• Классическая конструкция — ось вращения расположена параллельно земле, плоскость лопастей — перпендикулярно. Такая схема предусматривает свободное вращение вокруг вертикальной оси, для позиционирования «по ветру».Чтобы плоскость вращения всегда занимала эффективное положения перпендикулярно направлению ветра, требуется хвостовое оперение, которое работает по принципу флюгера. Принцип действия простой: ветер меняет направление, воздействует на хвостовую плоскость, ось вращения генератора всегда расположена вдоль движения потока воздуха. Единственная сложность — подключение силовых кабелей. Если корпус генератора совершит несколько оборотов вокруг вертикальной оси, провода намотаются на мачту, и оборвутся. Поэтому требуется установка ограничителя. Он не позволяет совершить полный оборот, но приводит к зависанию) корпуса в мертвых зонах.Промышленные образцы имеют электронный регулятор слежения за направлением, и поворачивает корпус с помощью встроенного электромотора.Решить проблему можно с помощью цилиндрического пропеллера, который принимает воздушный поток как поперек, так и вдоль оси вращения. Правда, эффективность зависит от угла атаки. Чем больше ветер отклоняется от угла 90°, тем ниже КПД.Но такую конструкцию трудно сделать своими руками, из-за сложностей в аэродинамике движителя.
• Оптимальный вариант — вертикальные генераторы (то есть, ось вращения вала располагается перпендикулярно земле). При таком расположении аэродинамического движителя, вы вообще не зависите от направления ветра. Вращение одинаково эффективно, и зависит только от силы потока воздуха.Форма лопастей может быть самой разной, есть простор для инженерной мысли. Существует множество интересных аэродинамических проектов, разработанных научными учреждениями. Причем чертежи большинства их них представлены в свободном доступе. Причем конструкции, опубликованные в литературе технической направленности времен СССР, порой оказываются наиболее рациональными.Роторные винты имеют неоспоримое преимущество: вертикальный генератор закреплен статично, что упрощает электрическое подключение. Нет необходимости устанавливать ограничители вращения, как в горизонтальных схемах.

По номиналу генерируемого напряжения

• Ветрогенераторы, изготовленные своими руками на 220 вольт, не требуют дополнительных преобразователей величины напряжения, и являются конструкциями прямого применения. Однако их работа зависит от силы ветра. Как минимум, необходим стабилизатор на выходе, выполняющий функцию регулятора при разных оборотах вала. При отсутствии ветра, система просто не работает.Преимущества неоспоримы: как правило, используется мощный электродвигатель, на который можно устанавливать винт, непосредственно закрепив его к валу ротора. Переделки минимальны по трудозатратам, такие моторы уже имеют удобный постамент, остается лишь изготовить опорную площадку.Электродвигатели можно найти с минимальными финансовыми затратами: от любой списанной электроустановки. Например, промышленного вентилятора. Подходят и моторы от бытовой техники: стиральные машины, пылесосы.
• 12 вольт (реже 24 вольта). Наиболее популярная конструкция — ветрогенератор своими руками из автомобильного генератора. Причем он демонтируется из автомобиля-донора в комплекте с преобразователем напряжения. Переделка схемы не требуется: на выходе мы получаем либо 14 вольт (в автомобиле таким напряжением заряжается аккумулятор), либо требуемые для питания вашей энергосистемы 12 вольт. Наличие шкива позволяет сконструировать ременную передачу с требуемым соотношением оборотов. Ответную часть также можно снять с автомобиля донора.При желании, лопасти крепятся непосредственно на вал.Такие ветрогенераторы можно использовать как для непосредственного подключения к потребителю, так и в автомобильном режиме, воспроизведя систему зарядки в комплекте с аккумулятором. Если для организации энергоснабжения требуется 12 вольт, питание берется напрямую с клемм аккумулятора. Для получения 220 вольт, используется преобразователь. Подходящий вариант — источник бесперебойного питания.Система работает следующим образом: если отбираемая мощность ниже, чем может обеспечить генератор — аккумуляторные батареи заряжаются. Если порог превышен — мощность генерируется от АКБ.

Законность установки ветрогенератора

Альтернативные источники энергии – мечта любого дачника или домовладельца, участок которого находится вдали от центральных сетей. Впрочем, получая счета за электроэнергию, израсходованную в городской квартире, и глядя на возросшие тарифы, мы осознаём, что ветрогенератор, созданный для бытовых нужд, нам бы не помешал.

Прочитав эту статью, возможно, вы воплотите свою мечту в реальность.

Ветрогенератор – отличное решение для обеспечения загородного объекта электроэнергией. Причем в ряде случаев его установка является единственным возможным выходом

Чтобы не потратить зря деньги, силы и время, давайте определимся: есть ли какие-либо внешние обстоятельства, которые создадут нам препятствия в процессе эксплуатации ветрогенератора?

Для обеспечения электроэнергией дачи или небольшого коттеджа достаточно малой ветроэнергетической установки, мощность которой не превысит 1 кВт. Такие устройства в России приравнены к бытовым изделиям. Их установка не требует сертификатов, разрешений или каких-либо дополнительных согласований.

Для того чтобы определиться с целесообразностью устройства ветрогенератора, необходимо выяснить ветроэнергетический потенциал конкретной местности (кликните для увеличения)

Впрочем, на всякий случай следует поинтересоваться, нет ли каких-либо местных нормативных актов, касающиеся индивидуального энергоснабжения, которые могли бы создать препятствия в установке и эксплуатации этого устройства.

Претензии могут возникнуть у ваших соседей, если они будут испытывать неудобства, связанные с эксплуатацией ветряка. Не забывайте, что наши права заканчиваются там, где начинаются права других людей.

Поэтому при покупке или самостоятельном изготовлении ветрогенератора для дома нужно обратить серьёзное внимание на следующие параметры:

Высота мачты. При сборке ветрогенератора нужно учитывать ограничения на высоту индивидуальных построек, которые существуют в ряде стран мира, а также местонахождение собственного участка. Знайте, что поблизости от мостов, аэропортов и тоннелей строения, высота которых превышает 15 метров, запрещены. Шум от редуктора и лопастей. Параметры создаваемого шума можно установить при помощи специального прибора, после чего зафиксировать результаты замеров документально

Важно, чтобы они не превышали установленные шумовые нормы. Эфирные помехи. В идеале при создании ветряка должна быть предусмотрена защита от создания телепомех там, где ваше устройство может такие неприятности обеспечить

Претензии экологических служб. Эта организация может препятствовать вам в эксплуатации установки только в том случае, если она мешает миграции перелетных птиц. Но это маловероятно.

При самостоятельном создании и монтаже устройства учите эти моменты, а при покупке готового изделия обратите внимание на параметры, которые стоят в его паспорте. Лучше заранее обезопасит себя, чем впоследствии расстраиваться

• Целесообразность устройства ветряка обосновывается в первую очередь достаточно высоким и стабильным ветряным напором в местности;
• Необходимо располагать достаточно большим участком, полезная площадь которого не будет существенно сокращена из за установки системы;
• Из-за сопровождающего работу ветряка шума желательно, чтобы между жильем соседей и установкой было не менее 200 м;
• Убедительно аргументирует в пользу устройства ветрогенератора неуклонно повышающаяся стоимость электроэнергии;
• Устройство ветрогенератора возможно только в местностях, власти которых не препятствуют, а лучше еще и поощряют использование зеленых видов энергии;
• Если в регионе сооружения мини электростанции, перерабатывающей энергию ветра, случаются частые перебои, установка минимизирует неудобства;
• Владелец системы должен быть готов к тому, что вложенные в готовое изделие средства не окупятся сразу. Экономический эффект может стать ощутимым через 10 – 15 лет;
• Если окупаемость системы – не последний момент, стоит задуматься об сооружении мини электростанции собственными руками.

Использование асинхронного двигателя для изготовления ветрогенератора своими руками

При использовании в качестве генератора асинхронного двигателя потребуется его небольшая модернизация. По сути, асинхронный двигатель намного больше подходит для изготовления генератора, чем электромотор, способный вращаться лишь в одном направлении.

ФОТО: globalres.ruАсинхронный двигатель идеально подходит для ветрогенератора

Для того чтобы превратить электромотор в генератор, необходима помощь токаря. Об этом следует позаботиться заранее, договорившись со специалистами. Также следует подготовить продолговатые магниты (6-8 шт.). Лучше, если они будут неодимовыми. Именно на их толщину и нужно будет сточить ротор асинхронного двигателя, после чего приклеить магнитные полоски вдоль оси. Магниты наклеиваются с чередованием полярности. Для этого прекрасно подойдёт эпоксидный клей. После его полного высыхания можно собрать электродвигатель, ставший уже генератором, в обратном порядке.

ФОТО: carscomfort.ruОдин из вариантов установки магнитов на статор для переделки двигателя в генератор

Классификация ветровых электростанций для частного дома

Агрегат, преобразующий кинетическую энергию направленного потока воздуха (ветра) сначала в механическую энергию вращающегося ротора, а затем в электрическую энергию, имеет несколько названий – «ветрогенератор», «ветроэлектрическая установка» (ВЭУ), бытовое название – «ветряк». Их классификация предлагает три категории – промышленные для работы на производственных предприятиях; коммерческие, вырабатывающие электричество на продажу; бытовые для индивидуального использования.

В зависимости от расположения оси основного ротора в классификации имеются два типа устройств – вертикальный и горизонтальный. В устройствах вертикального типа ось турбины расположена вертикально по отношению к плоскости земли. Она может работать при небольшом ветре.

ФОТО: tcip.ruВетрогенераторы вертикального типа с ротором Савониуса

ФОТО: tcip.ruВетряк с многолопастным ротором

У машин горизонтального типа ось ротора вращается параллельно поверхности земли. Такие ветрогенераторы имеют большую мощность преобразования энергии ветра в электрический ток. Их предшественники электричество не вырабатывали, но мололи муку, качали воду и делали много других полезных дел.

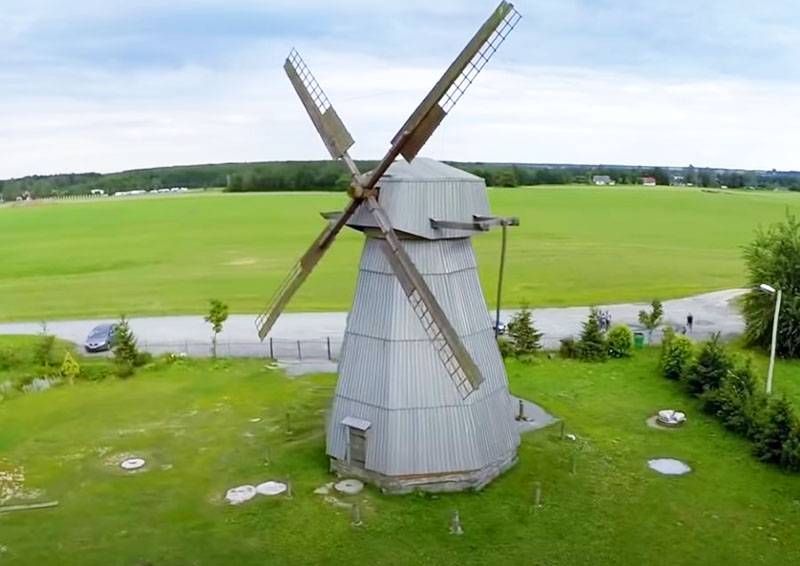

ФОТО: YouTube.comПредшественник ветрогенераторов

ФОТО: sovet-ingenera.comВариант реализации ветряного двигателя горизонтального типаФОТО: YouTube.comСовременная модель ветрогенератора горизонтального типа

Ветрогенератор является отличным решением задачи обеспечения загородного дома электроэнергией. В некоторых ситуациях другого решения и не существует.

Ветроэлектрическая установка роторного типа

Разберёмся, как смастерить своими руками простой ветряк с вертикальной осью вращения роторного типа.

Такая модель вполне может обеспечить потребности в электроэнергии садового домика, разнообразных хозяйственных построек, а также подсветить в темное время суток придомовую территорию и садовые дорожки.

Лопасти этой установки роторного типа с вертикальной осью вращения явно выполнены из элементов, вырезанных из металлической бочки

Наша цель – изготовление ветряка, предельная мощность которого составит 1,5 кВт. Для этого нам понадобятся следующие элементы и материалы:

• автомобильный генератор на 12 V;
• гелиевый или кислотный аккумулятор на 12 V;
• полугерметичный выключатель разновидности «кнопка» на 12 V;
• преобразователь 700 W – 1500 W и 12V – 220V;
• ведро, кастрюля большого объёма или другая вместительная ёмкость из нержавеющей стали или из алюминия;
• автомобильное реле контрольной лампы заряда или зарядки аккумулятора;
• автомобильный вольтметр (можно любой);
• болты с гайками и шайбами;
• провода сечением 4 квадратных мм и 2,5 квадратных мм;
• два хомута для закрепления генератора на мачте.

В процессе выполнения работ нам будут нужны болгарка или ножницы по металлу, строительный карандаш или маркер, рулетка, кусачки, сверло, дрель, ключи и отвертка.

Стартовый этап изготовления установки

Изготовление самодельного ветряка начинаем с того, что возьмем большую металлическую ёмкость цилиндрической формы. Обычно для этой цели используют старую выварку, ведро или кастрюлю. Именно она будет основой для нашего будущего ВЭУ.

С помощью рулетки и строительного карандаша (маркера) нанесем разметку: поделим нашу ёмкость на четыре одинаковые части.

Выполняя разрезы в соответствии с теми указаниями, которые содержатся в тексте, ни в коем случае не прорезайте металл до конца

Металл придется резать. Для этого можно использовать болгарку. Её не применяют для разрезания ёмкости из оцинкованной стали или окрашенной жести, потому что металл такого вида обязательно перегреется.

Для таких случаев лучше использовать ножницы. Вырезаем лопасти, но не прорезаем их до самого конца.

Теперь, одновременно с продолжением работ над ёмкостью, мы будем переделывать шкив генератора.

В днище бывшей кастрюли и в шкиве нужно наметить и просверлить отверстия для болтов. К работам на этой стадии нужно отнестись максимально внимательно: все отверстия должны располагаться симметрично, чтобы в ходе вращения установки не возникло дисбаланса.

Так выглядят лопасти ещё одной конструкции с вертикальной осью вращения. Каждая лопасть изготавливается отдельно, а потом монтируется в общее устройство

Отгибаем лопасти так, чтобы они не слишком торчали. Когда мы выполняем эту часть работы, обязательно учитываем, в какую сторону будет вращаться генератор.

Обычно направление его вращения ориентировано по ходу часовой стрелке. Угол изгиба лопастей влияет на площадь воздействия воздушных потоков и на скорость вращения пропеллера.

Теперь нужно закрепить на шкиве ведро с подготовленными к работе лопастями. Устанавливаем генератор на мачту, зафиксировав его при этом хомутами. Осталось присоединить провода и собрать цепь.

Подготовьтесь записать схему соединения, цвета проводов и маркировку контактов. Позже она вам непременно пригодится. Фиксируем провода на мачте устройства.

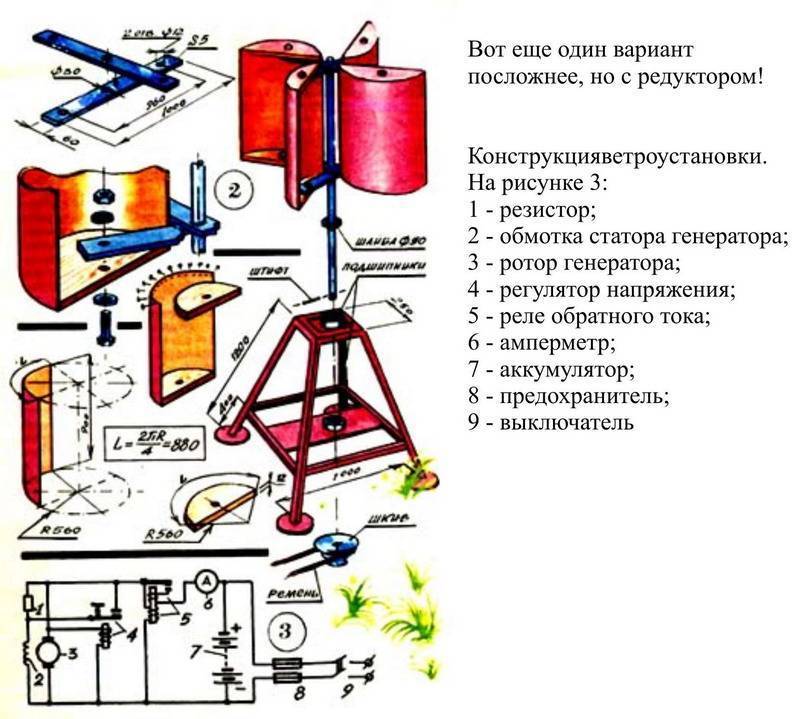

Этот рисунок содержит подробные рекомендации по сборке общей конструкции и общий вид устройства уже в собранном и готовом к эксплуатации виде

Для подсоединения аккумулятора нужно применить провода сечением 4 мм². Достаточно взять отрезок протяженностью 1 метр. Этого хватит.

А для того чтобы подключить к сети нагрузку, в состав которой входят, например, осветительные и электрические приборы, достаточно проводов с сечением 2,5 мм². Устанавливаем инвертер (преобразователь). Для этого тоже будет нужен провод 4 мм².

Преимущества и недостатки роторной модели ветряка

Если вы сделали всё аккуратно и последовательно, то этот ветрогенератор будет успешно работать. При этом никаких проблем в ходе его эксплуатации не возникнет.

Если использовать преобразователь 1000 W и аккумулятор 75А, это установка обеспечит электричеством и приборы видеонаблюдения, и охранную сигнализацию и даже уличное освещение.

Достоинства этой модели таковы:

• экономична;
• элементы легко можно поменять на новые или отремонтировать;
• особые условия для функционирования не нужны;
• надежная в эксплуатации;
• обеспечивает полный акустический комфорт.

Недостатки тоже имеются, но их не так уж много: производительность у этого устройства не слишком высока, и у него имеется значительная зависимость от внезапных порывов ветра. Воздушные потоки могут попросту сорвать импровизированный пропеллер.

Общий принцип работы

Основным рабочим органом ветрогенератора являются лопасти, которые и вращает ветер. В зависимости от расположения оси вращения ветрогенераторы делятся на горизонтальные и вертикальные:

Горизонтальные ветрогенераторы наиболее широко распространены. Их лопасти имеют конструкцию, аналогичную пропеллеру самолета: в первом приближении это — наклонные относительно плоскости вращения пластины, которые преобразуют часть нагрузки от давления ветра во вращение

Важной особенностью горизонтального ветрогенератора является необходимость обеспечения поворота лопастного узла сообразно направлению ветра, так как максимальная эффективность обеспечивается при перпендикулярности направления ветра к плоскости вращения.
Лопасти вертикального ветрогенератора имеют выпукло-вогнутую форму. Так как обтекаемость выпуклой стороны больше, чем вогнутой, такой ветрогенератор вращается всегда в одном направлении независимо от направления ветра, что делает ненужным поворотный механизм в отличие от горизонтальных ветряков. Вместе с тем, за счет того, что в любой момент времени полезную работу выполняет только часть лопастей, а остальные только противодействуют вращению, КПД вертикального ветряка значительно ниже, чем горизонтального: если для трехлопастного горизонтального ветрогенератора этот показатель доходит до 45%, то у вертикального не превысит 25%.

Вместе с тем, за счет того, что в любой момент времени полезную работу выполняет только часть лопастей, а остальные только противодействуют вращению, КПД вертикального ветряка значительно ниже, чем горизонтального: если для трехлопастного горизонтального ветрогенератора этот показатель доходит до 45%, то у вертикального не превысит 25%.

Поскольку средняя скорость ветров в России невелика, даже большой ветряк большую часть времени будет вращаться достаточно медленно. Для обеспечения достаточной мощности электропитания от должен соединяться с генератором через повышающий редуктор, ременной или шестеренчатый. В горизонтальном ветряке блок лопасти-редуктор-генератор устанавливается на поворотной головке, которая дает им возможность следовать за направлением ветра

Важно учесть, что поворотная головка должна иметь ограничитель, не дающий ей сделать полный оборот, так как иначе проводка от генератора будет оборвана (вариант с использованием контактных шайб, позволяющих головке свободно вращаться, более сложен). Для обеспечения поворота ветрогенератор дополняется направленным вдоль оси вращения рабочим флюгером. Наиболее распространенный материал для лопастей — это ПВХ-трубы большого диаметра, разрезаемые вдоль

По краю к ним приклепываются металлические пластины, приваренные к ступице лопастного узла. Чертежи такого рода лопастей наиболее широко распространены в Интернете

Наиболее распространенный материал для лопастей — это ПВХ-трубы большого диаметра, разрезаемые вдоль. По краю к ним приклепываются металлические пластины, приваренные к ступице лопастного узла. Чертежи такого рода лопастей наиболее широко распространены в Интернете.

На видео рассказывается про ветрогенератор, изготовленный своими руками

Как сделать ветрогенератор своими руками

Чтобы смонтировать это устройство в домашних условиях вам потребуется:

• Доскональные знания электрика;
• Источник питания. Это может быть генератор переменного тока или асинхронный двигатель.
• Надежное место для установки аппарата. Так как вес отдельных бытовых агрегатов может достигать от 200 до 800 кг.
• Ниодимовые магниты. Этот класс магнитов обладает большей производительностью;

Различные виды форм. В нашем случае более подходят прямоугольные или круглые

• Провода подходящего сечения;
• Материалы для монтажа рамы и непосредственно ветряка.

Как уже описывалось выше, существуют множество вариантов конструкций. От габаритов и способа соединения узлов зависит шумовой фон, создаваемый агрегатом. Если вы не хотите неприятностей с соседями, обсудите этот вопрос заранее, так как отдельные агрегаты работают достаточно шумно, например, как собранный своими руками ветряной генератор в следующем видео.

После проведения всех предварительных мероприятий вам потребуется подобрать подходящий вашим потребностям источник питания. При ограниченных финансовых возможностях возможны два бюджетных варианта:

• Автомобильный генератор;
• Асинхронный двигатель со стиральной машины.

У каждого варианта есть свои положительные и отрицательные стороны.

Вариант ветрогенератора из стиральной машины своими руками

Для увеличения мощности двигатель модернизируют, заменяя ферритовые магниты на ниодимовые. Следует отметить, что установка магнитов довольно трудоемкий процесс, требующий определенных навыков.

Пример расположения ниодимовых магнитов в двигателе от стиральной машины

В целях экономии времени и нервов, более простой вариант – это покупка готового ротора подходящего размера.Рационально применять такой двигатель в устройстве с небольшими габаритами.

Изготовление ветрогенератора своими руками из автомобильного генератора

Этот вариант также нуждается в доработке, так как стандартный образец работает при 5000 – 6000 оборотах в минуту. В модернизацию входят:

Прибор укомплектовывается ниодимовыми магнитами. Они устанавливаются в строгом порядке, то есть полюса чередуются. Для удобства из плотного картона вырезается шаблон;

Шаблон расположения магнитов

• Перематывается обмотка статора. Количество витков увеличивается, следовательно, сечение провода уменьшается.
• В стандартной комплектации нет магнитов, поэтому центральный вал нужно выполнить из немагнитного материала, например, из титана.

Но даже при соблюдении всех требований для оптимального напряжения, ротор должен вращаться от 500 раз в минуту.

Общие отрицательные характеристики:

• Оба варианта недолговечны, требуют ежегодного ремонта или замены;
• Вырабатываемой мощности не хватит на полноценное энергоснабжение;
• Нуждаются в существенной доработке.

Если уж вы обладаете нужными знаниями и примерно знаете, как сделать ветрогенератор на 220В своими руками более рационально будет смонтировать агрегат большей мощности.

Один из многочисленных аварийных случаев

Вертикальные генераторы, особенности, плюсы и минусы

Вертикальные ветрогенераторы менее эффективны вследствие наличия останавливающего воздействия потока ветра на обратные стороны лопастей. Этот недостаток практически единственный. Вертикальные конструкции не нуждаются в наведении на ветер, не требуют установки на высокие мачты, доступны для ремонта, обслуживания или самостоятельного изготовления.

Именно вертикальные конструкции обеспечивают такое разнообразие форм и моделей ротора, созданных профессиональными конструкторами и талантливыми любителями. Рассмотрим некоторые варианты конструкции вертикальных роторов:

Ветряки с ротором Дарье

Наряду с ротором Дарье эти установки имеют ряд пар лопастей с оригинальной конструкцией для улучшения аэродинамики. Достоинством этих установок является возможность их монтажа на уровне земли.

Геликоидный ветрогенераторы.

Они представляют собой модификацию ортогональных роторов с особой конфигурацией лопастей, что дает равномерное вращение ротора. За счет снижения нагрузки на элементы ротора срок их службы увеличивается.

Ветрогенераторы на основе ротора Дарье

Многолопастные ветровые установки

Многолопастные ветровые генераторы

Ветряки такого типа представляют собой измененный вариант ортогональных роторов. Лопасти на этих установках устанавливаются в несколько рядов. Направляет ветровой поток на лопасти первый ряд неподвижных лопастей.

Ветрогенераторы на основе ротора Савониуса

Ветрогенераторы на основе ротора Савониуса

Лопасти этой установки представляют собой особые полуцилиндры, которые создают высокий крутящий момент. Из недостатков этих ветряков можно выделить большую материалоемкость и не высокую эффективность. Для получения высокого крутящего момента с ротором Савониуса устанавливают еще ротор Дарье.

Выбор вертикального ветрогенератора

Для того, чтобы правильно подобрать конструкцию вертикального ветрогенератора, надо учесть размеры ротора, силу ветра в регионе, потребность в определенном количестве электроэнергии, и сопоставить эти величины. Чем больше ротор, тем он тяжелее и тем труднее ему начинать вращение. Способность начинать вращаться при слабых ветрах присуща не каждому виду вертикальных устройств, поэтому следует для больших ветряков использовать наиболее чувствительные конструкции.

Вариантов выбора много, их параметры мало отличаются друг от друга, но некоторая разница присутствует. Если рассматриваемая конструкция не способна обеспечить желаемое количество энергии, следует отказаться от нее и рассмотреть другой вариант.

Ортогональные ветрогенераторы

Ортогональный ветрогенератор

Такие ветряки имеют несколько параллельных лопастей, которые устанавливаются на расстоянии от вертикальной оси. На работу ортогональных ветряков не влияет направление ветра. Устанавливаются они на уровне земли, что облегчает монтаж и эксплуатацию установки.

Устройство для зарядки автомобильной АКБ

Небольшой ветрогенератор, способный зарядить автомобильный аккумулятор — весьма практичное и нужное устройство. Необходимо обеспечить напряжение, не превышающее номинал АКБ (обычно 12 В), иначе появится риск перезаряда и закипания батареи.

В качестве генератора потребуется самодельное устройство соответствующей мощности или готовый асинхронный двигатель, тракторный или автомобильный генератор, способные создавать напряжение заряда. Для защиты от перезарядки потребуется контроллер на основе автомобильного реле-регулятора, отключающий заряд при появлении слишком высокого напряжения.

7 идей сборки самодельного ветряка

Существуют несколько типов ветряных установок, а именно – горизонтальный, вертикальный и турбина. У них есть принципиальные различия, свои плюсы и минусы. Однако принцип работы всех ветрогенераторов одинаков — энергия ветра преобразуется в электрическую и накапливается в аккумуляторах, а уже с них уходит на нужды человека. Самый распространенный вид — это горизонтальный.

Он знаком и узнаваем. Преимущество горизонтального ветрогенератора — более высокий КПД по сравнению с другими, так как лопасти ветряка всегда находятся под действием воздушного потока. К недостаткам можно отнести высокое требование к ветру – он должен быть сильнее 5 метров в секунду. Этот тип ветряка сделать проще всего, поэтому его часто берут за основу домашние мастера.

Если вы решили попробовать свои силы в сборке ветрогенератора своими руками, вот несколько рекомендаций.

Когда собран узел редуктор-генератор, приступают к выяснению его сопротивления крутящему моменту (грамм на миллиметр). Для этого нужно сделать плечо с противовесом на валу будущей установки, и с помощью груза выяснить при каком весе плечо пойдет вниз. Приемлемым результатом считается менее 200 грамм на метр. Размер плеча в этом случае принимается за длину лопасти.

Легкий винт повысит КПД ветряка и чувствительность к воздушному потоку. Не забудьте сбалансировать воздушное колесо и убрать неровности, иначе во время работы генератора будете слушать завывание и вой, а вибрации приведут к быстрому износу деталей.

Следующий важный элемент, это хвост. Он будет держать колесо в потоке ветра, и поворачивать конструкцию в случае изменения его направления.

Делать токосъемник или нет, решать вам. Это усложнит конструкцию, однако избавит от частых скручиваний провода, что чревато обрывами кабеля. Конечно, при его отсутствии вам придется иногда самостоятельно раскручивать провод. Во время пробного запуска ветрогенератора не забудьте о технике безопасности, крутящиеся лопасти представляют большую опасность.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Простой ветрогенератор своими руками: пошаговая инструкция как сделать ветряк (120 фото) Такие устройства можно использовать в самых разных сферах для водоснабжения, электрификации частных домов, работы сельскохозяйственных агрегатов к примеру, дробилок или нагрева воды с целью обогрева жилища. Спрашивайте, я на связи!
