Самодельный ветрогенератор для дома и дачи: принципы работы, схемы, какой и как делать

Общий принцип работы

Основным рабочим органом ветрогенератора являются лопасти, которые и вращает ветер. В зависимости от расположения оси вращения ветрогенераторы делятся на горизонтальные и вертикальные:

Горизонтальные ветрогенераторы наиболее широко распространены. Их лопасти имеют конструкцию, аналогичную пропеллеру самолета: в первом приближении это — наклонные относительно плоскости вращения пластины, которые преобразуют часть нагрузки от давления ветра во вращение

Важной особенностью горизонтального ветрогенератора является необходимость обеспечения поворота лопастного узла сообразно направлению ветра, так как максимальная эффективность обеспечивается при перпендикулярности направления ветра к плоскости вращения.
Лопасти вертикального ветрогенератора имеют выпукло-вогнутую форму. Так как обтекаемость выпуклой стороны больше, чем вогнутой, такой ветрогенератор вращается всегда в одном направлении независимо от направления ветра, что делает ненужным поворотный механизм в отличие от горизонтальных ветряков. Вместе с тем, за счет того, что в любой момент времени полезную работу выполняет только часть лопастей, а остальные только противодействуют вращению, КПД вертикального ветряка значительно ниже, чем горизонтального: если для трехлопастного горизонтального ветрогенератора этот показатель доходит до 45%, то у вертикального не превысит 25%.

Вместе с тем, за счет того, что в любой момент времени полезную работу выполняет только часть лопастей, а остальные только противодействуют вращению, КПД вертикального ветряка значительно ниже, чем горизонтального: если для трехлопастного горизонтального ветрогенератора этот показатель доходит до 45%, то у вертикального не превысит 25%.

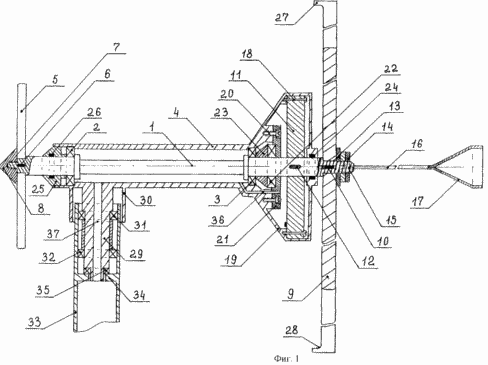

Поскольку средняя скорость ветров в России невелика, даже большой ветряк большую часть времени будет вращаться достаточно медленно. Для обеспечения достаточной мощности электропитания от должен соединяться с генератором через повышающий редуктор, ременной или шестеренчатый. В горизонтальном ветряке блок лопасти-редуктор-генератор устанавливается на поворотной головке, которая дает им возможность следовать за направлением ветра

Важно учесть, что поворотная головка должна иметь ограничитель, не дающий ей сделать полный оборот, так как иначе проводка от генератора будет оборвана (вариант с использованием контактных шайб, позволяющих головке свободно вращаться, более сложен). Для обеспечения поворота ветрогенератор дополняется направленным вдоль оси вращения рабочим флюгером. Наиболее распространенный материал для лопастей — это ПВХ-трубы большого диаметра, разрезаемые вдоль

По краю к ним приклепываются металлические пластины, приваренные к ступице лопастного узла. Чертежи такого рода лопастей наиболее широко распространены в Интернете

Наиболее распространенный материал для лопастей — это ПВХ-трубы большого диаметра, разрезаемые вдоль. По краю к ним приклепываются металлические пластины, приваренные к ступице лопастного узла. Чертежи такого рода лопастей наиболее широко распространены в Интернете.

На видео рассказывается про ветрогенератор, изготовленный своими руками

Ветроэлектрическая установка роторного типа

Разберёмся, как смастерить своими руками простой ветряк с вертикальной осью вращения роторного типа.

Такая модель вполне может обеспечить потребности в электроэнергии садового домика, разнообразных хозяйственных построек, а также подсветить в темное время суток придомовую территорию и садовые дорожки.

Лопасти этой установки роторного типа с вертикальной осью вращения явно выполнены из элементов, вырезанных из металлической бочки

Наша цель – изготовление ветряка, предельная мощность которого составит 1,5 кВт. Для этого нам понадобятся следующие элементы и материалы:

• автомобильный генератор на 12 V;
• гелиевый или кислотный аккумулятор на 12 V;
• полугерметичный выключатель разновидности «кнопка» на 12 V;
• преобразователь 700 W – 1500 W и 12V – 220V;
• ведро, кастрюля большого объёма или другая вместительная ёмкость из нержавеющей стали или из алюминия;
• автомобильное реле контрольной лампы заряда или зарядки аккумулятора;
• автомобильный вольтметр (можно любой);
• болты с гайками и шайбами;
• провода сечением 4 квадратных мм и 2,5 квадратных мм;
• два хомута для закрепления генератора на мачте.

В процессе выполнения работ нам будут нужны болгарка или ножницы по металлу, строительный карандаш или маркер, рулетка, кусачки, сверло, дрель, ключи и отвертка.

Стартовый этап изготовления установки

Изготовление самодельного ветряка начинаем с того, что возьмем большую металлическую ёмкость цилиндрической формы. Обычно для этой цели используют старую выварку, ведро или кастрюлю. Именно она будет основой для нашего будущего ВЭУ.

С помощью рулетки и строительного карандаша (маркера) нанесем разметку: поделим нашу ёмкость на четыре одинаковые части.

Выполняя разрезы в соответствии с теми указаниями, которые содержатся в тексте, ни в коем случае не прорезайте металл до конца

Металл придется резать. Для этого можно использовать болгарку. Её не применяют для разрезания ёмкости из оцинкованной стали или окрашенной жести, потому что металл такого вида обязательно перегреется.

Для таких случаев лучше использовать ножницы. Вырезаем лопасти, но не прорезаем их до самого конца.

Теперь, одновременно с продолжением работ над ёмкостью, мы будем переделывать шкив генератора.

В днище бывшей кастрюли и в шкиве нужно наметить и просверлить отверстия для болтов. К работам на этой стадии нужно отнестись максимально внимательно: все отверстия должны располагаться симметрично, чтобы в ходе вращения установки не возникло дисбаланса.

Так выглядят лопасти ещё одной конструкции с вертикальной осью вращения. Каждая лопасть изготавливается отдельно, а потом монтируется в общее устройство

Отгибаем лопасти так, чтобы они не слишком торчали. Когда мы выполняем эту часть работы, обязательно учитываем, в какую сторону будет вращаться генератор.

Обычно направление его вращения ориентировано по ходу часовой стрелке. Угол изгиба лопастей влияет на площадь воздействия воздушных потоков и на скорость вращения пропеллера.

Теперь нужно закрепить на шкиве ведро с подготовленными к работе лопастями. Устанавливаем генератор на мачту, зафиксировав его при этом хомутами. Осталось присоединить провода и собрать цепь.

Подготовьтесь записать схему соединения, цвета проводов и маркировку контактов. Позже она вам непременно пригодится. Фиксируем провода на мачте устройства.

Этот рисунок содержит подробные рекомендации по сборке общей конструкции и общий вид устройства уже в собранном и готовом к эксплуатации виде

Для подсоединения аккумулятора нужно применить провода сечением 4 мм². Достаточно взять отрезок протяженностью 1 метр. Этого хватит.

А для того чтобы подключить к сети нагрузку, в состав которой входят, например, осветительные и электрические приборы, достаточно проводов с сечением 2,5 мм². Устанавливаем инвертер (преобразователь). Для этого тоже будет нужен провод 4 мм².

Преимущества и недостатки роторной модели ветряка

Если вы сделали всё аккуратно и последовательно, то этот ветрогенератор будет успешно работать. При этом никаких проблем в ходе его эксплуатации не возникнет.

Если использовать преобразователь 1000 W и аккумулятор 75А, это установка обеспечит электричеством и приборы видеонаблюдения, и охранную сигнализацию и даже уличное освещение.

Достоинства этой модели таковы:

• экономична;
• элементы легко можно поменять на новые или отремонтировать;
• особые условия для функционирования не нужны;
• надежная в эксплуатации;
• обеспечивает полный акустический комфорт.

Недостатки тоже имеются, но их не так уж много: производительность у этого устройства не слишком высока, и у него имеется значительная зависимость от внезапных порывов ветра. Воздушные потоки могут попросту сорвать импровизированный пропеллер.

Изготавливаем лопасти

В этом обзоре мы делаем довольно мощный ветрогенератор – его мощность составит до 3-3,5 кВт при сильном ветре или до 1,5 или 2 кВт при ветре средней силы. Причем он получится достаточно бесшумным, в отличие от генераторов на электродвигателях. Далее нужно подумать о расположении лопастей. Мы с вами задумали сделать простой трехлопастной горизонтальный ветрогенератор. Можно было бы подумать и над вертикальным ветрогенератором, но в этом случае коэффициент использования энергии ветра будет более низким – в среднем 0,3.

Если сделать вертикальный ветрогенератор, то у него будет лишь одно преимущество – он сможет работать при любом направлении ветра.

В домашних условиях проще всего сделать простые лопасти. Для их изготовления можно использовать различные материалы:

• Дерево – правда, со временем оно может потрескаться и рассохнуться;
• Полипропилен – этот вид пластика подходит для маломощных генераторов;
• Металл – надежный и долговечный материал, из которого можно сделать лопасти любого размера (хорошо подходит дюралюминий, используемый в авиации).

Прикинуть диаметр лопастей поможет небольшая таблица. Уточните примерную скорость ветра в вашей местной и узнайте, какого диаметра нужно сделать лопасти для ветрогенератора.

Сделать лопасти для ветрогенератора не так уж и сложно. Гораздо сложнее сделать так, чтобы вся наша конструкция получилась сбалансированной – иначе ее быстро разобьют сильные порывы ветра. Балансировка выполняется путем коррекции длины лопастей. После этого объединяем лопасти с ротором нашего ветрогенератора и устанавливаем конструкцию на монтажной площадке, к которой крепится хвостовая часть.

Комбинированные ВЭУ

Комбинированные ВЭУ — серьезный вариант домашнего энергетического модуля. Собственно, комбинация предполагает объединение в единой системе ветряного генератора, солнечной батареи, дизельной или бензиновой электростанции. Комбинировать можно всячески, исходя из возможностей и потребностей. Естественно, когда имеет место вариант — три в одном, это наиболее эффективное и надежное решение.

Комбинированные системы — это варианты технически сложные и затратные для домашней практики.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Скорее всего, никто не будет утверждать, что отопление и горячее водоснабжение в доме по значимости уступают бытовой технике и осветительным приборам, для питания которых зачастую стремятся устанавливать домашние ветряки. Если же вам что-то непонятно, пишите мне!

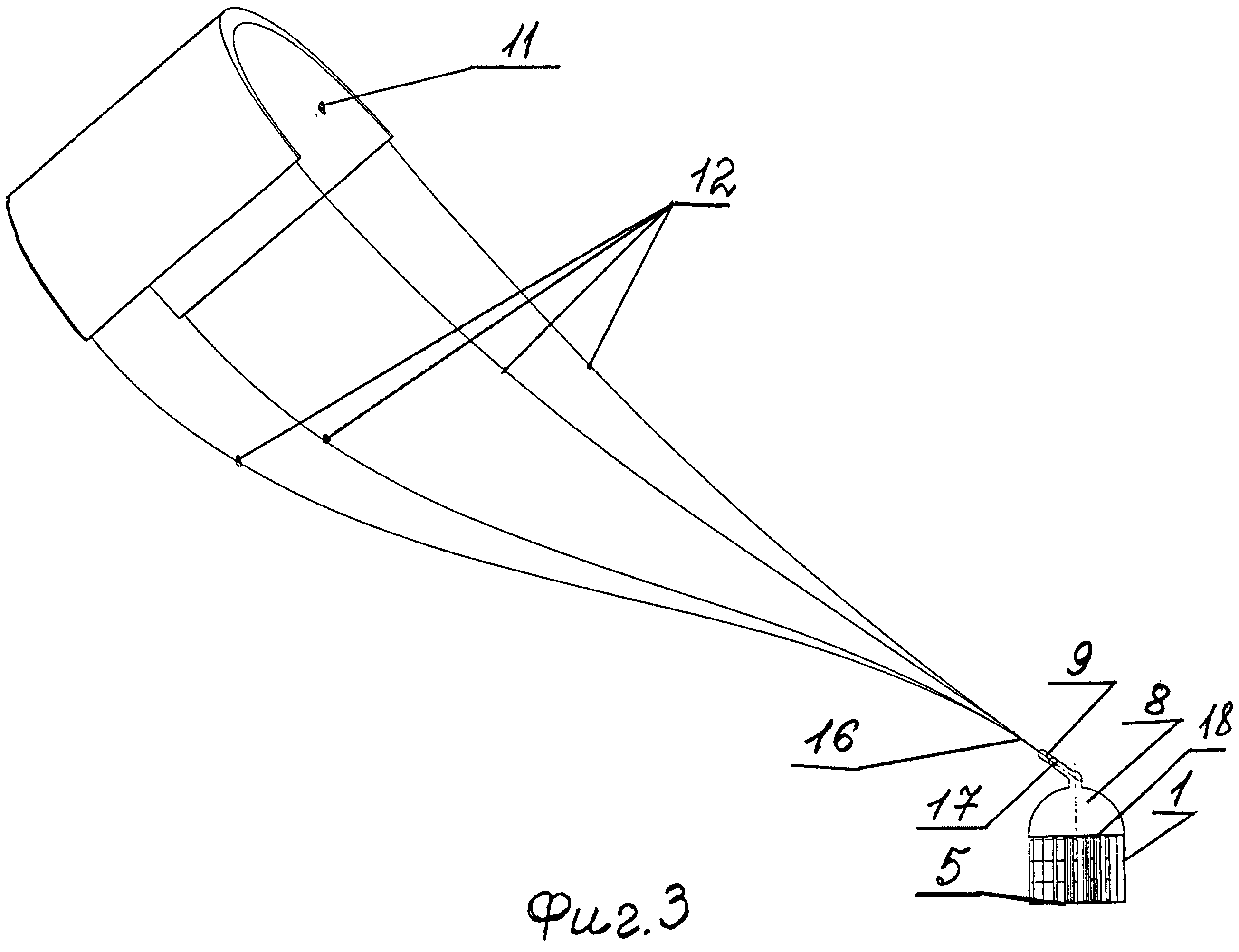

Разновидности генераторов

Прежде чем решить, как сделать ветрогенератор своими руками, рассмотрим особенности конструкции:

По расположению генератора устройство может быть горизонтальным или вертикальным

• Классическая конструкция — ось вращения расположена параллельно земле, плоскость лопастей — перпендикулярно. Такая схема предусматривает свободное вращение вокруг вертикальной оси, для позиционирования «по ветру».Чтобы плоскость вращения всегда занимала эффективное положения перпендикулярно направлению ветра, требуется хвостовое оперение, которое работает по принципу флюгера. Принцип действия простой: ветер меняет направление, воздействует на хвостовую плоскость, ось вращения генератора всегда расположена вдоль движения потока воздуха. Единственная сложность — подключение силовых кабелей. Если корпус генератора совершит несколько оборотов вокруг вертикальной оси, провода намотаются на мачту, и оборвутся. Поэтому требуется установка ограничителя. Он не позволяет совершить полный оборот, но приводит к зависанию) корпуса в мертвых зонах.Промышленные образцы имеют электронный регулятор слежения за направлением, и поворачивает корпус с помощью встроенного электромотора.Решить проблему можно с помощью цилиндрического пропеллера, который принимает воздушный поток как поперек, так и вдоль оси вращения. Правда, эффективность зависит от угла атаки. Чем больше ветер отклоняется от угла 90°, тем ниже КПД.Но такую конструкцию трудно сделать своими руками, из-за сложностей в аэродинамике движителя.
• Оптимальный вариант — вертикальные генераторы (то есть, ось вращения вала располагается перпендикулярно земле). При таком расположении аэродинамического движителя, вы вообще не зависите от направления ветра. Вращение одинаково эффективно, и зависит только от силы потока воздуха.Форма лопастей может быть самой разной, есть простор для инженерной мысли. Существует множество интересных аэродинамических проектов, разработанных научными учреждениями. Причем чертежи большинства их них представлены в свободном доступе. Причем конструкции, опубликованные в литературе технической направленности времен СССР, порой оказываются наиболее рациональными.Роторные винты имеют неоспоримое преимущество: вертикальный генератор закреплен статично, что упрощает электрическое подключение. Нет необходимости устанавливать ограничители вращения, как в горизонтальных схемах.

По номиналу генерируемого напряжения

• Ветрогенераторы, изготовленные своими руками на 220 вольт, не требуют дополнительных преобразователей величины напряжения, и являются конструкциями прямого применения. Однако их работа зависит от силы ветра. Как минимум, необходим стабилизатор на выходе, выполняющий функцию регулятора при разных оборотах вала. При отсутствии ветра, система просто не работает.Преимущества неоспоримы: как правило, используется мощный электродвигатель, на который можно устанавливать винт, непосредственно закрепив его к валу ротора. Переделки минимальны по трудозатратам, такие моторы уже имеют удобный постамент, остается лишь изготовить опорную площадку.Электродвигатели можно найти с минимальными финансовыми затратами: от любой списанной электроустановки. Например, промышленного вентилятора. Подходят и моторы от бытовой техники: стиральные машины, пылесосы.
• 12 вольт (реже 24 вольта). Наиболее популярная конструкция — ветрогенератор своими руками из автомобильного генератора. Причем он демонтируется из автомобиля-донора в комплекте с преобразователем напряжения. Переделка схемы не требуется: на выходе мы получаем либо 14 вольт (в автомобиле таким напряжением заряжается аккумулятор), либо требуемые для питания вашей энергосистемы 12 вольт. Наличие шкива позволяет сконструировать ременную передачу с требуемым соотношением оборотов. Ответную часть также можно снять с автомобиля донора.При желании, лопасти крепятся непосредственно на вал.Такие ветрогенераторы можно использовать как для непосредственного подключения к потребителю, так и в автомобильном режиме, воспроизведя систему зарядки в комплекте с аккумулятором. Если для организации энергоснабжения требуется 12 вольт, питание берется напрямую с клемм аккумулятора. Для получения 220 вольт, используется преобразователь. Подходящий вариант — источник бесперебойного питания.Система работает следующим образом: если отбираемая мощность ниже, чем может обеспечить генератор — аккумуляторные батареи заряжаются. Если порог превышен — мощность генерируется от АКБ.

Сборка ветрогенератора своими руками

Тип генератора

Выбирать придется между горизонтальным или вертикальным (роторным) типом ветродвигателя.

Более простым вариантом будет установка вертикального ветрогенератора. У него выше коэффициент съёма ветра, а его балансировка значительно легче.

Мощность генератора

Чем мощнее выбранный вами генератор, тем больше вес и диаметра ветроколеса. Соответственно возрастает сложность его балансировки и закрепления.

Расчёт конструкции

Перед созданием устройства подумайте, сможете ли вы в точности воспроизвести точные заводские детали, или найти им достойную замену. Если нет — не стоит начинать.

Аккумуляторные батареи

Не стоит использовать автомобильные аккумуляторные батареи.

Минусы:

• Недолговечность;
• Взрывоопасность;
• Потребность в частом уходе.

Лучше выбрать герметические аккумуляторы:

• Созданы специально для нужд альтернативной энергетики;
• Стоит два-три раза дороже;
• Срок службы вырастет до 10 лет.

Возможные ошибки

• Неприспособленность к работе в зимних и летних условиях;
• Уязвимость к ураганным ветрам;
• Несоблюдение какой-либо технической мелочи, приводящее к деструкции всего устройства.

Законность установки ветрогенератора

Альтернативные источники энергии – мечта любого дачника или домовладельца, участок которого находится вдали от центральных сетей. Впрочем, получая счета за электроэнергию, израсходованную в городской квартире, и глядя на возросшие тарифы, мы осознаём, что ветрогенератор, созданный для бытовых нужд, нам бы не помешал.

Прочитав эту статью, возможно, вы воплотите свою мечту в реальность.

Ветрогенератор – отличное решение для обеспечения загородного объекта электроэнергией. Причем в ряде случаев его установка является единственным возможным выходом

Чтобы не потратить зря деньги, силы и время, давайте определимся: есть ли какие-либо внешние обстоятельства, которые создадут нам препятствия в процессе эксплуатации ветрогенератора?

Для обеспечения электроэнергией дачи или небольшого коттеджа достаточно малой ветроэнергетической установки, мощность которой не превысит 1 кВт. Такие устройства в России приравнены к бытовым изделиям. Их установка не требует сертификатов, разрешений или каких-либо дополнительных согласований.

Для того чтобы определиться с целесообразностью устройства ветрогенератора, необходимо выяснить ветроэнергетический потенциал конкретной местности (кликните для увеличения)

Впрочем, на всякий случай следует поинтересоваться, нет ли каких-либо местных нормативных актов, касающиеся индивидуального энергоснабжения, которые могли бы создать препятствия в установке и эксплуатации этого устройства.

Претензии могут возникнуть у ваших соседей, если они будут испытывать неудобства, связанные с эксплуатацией ветряка. Не забывайте, что наши права заканчиваются там, где начинаются права других людей.

Поэтому при покупке или самостоятельном изготовлении ветрогенератора для дома нужно обратить серьёзное внимание на следующие параметры:

Высота мачты. При сборке ветрогенератора нужно учитывать ограничения на высоту индивидуальных построек, которые существуют в ряде стран мира, а также местонахождение собственного участка. Знайте, что поблизости от мостов, аэропортов и тоннелей строения, высота которых превышает 15 метров, запрещены. Шум от редуктора и лопастей. Параметры создаваемого шума можно установить при помощи специального прибора, после чего зафиксировать результаты замеров документально

Важно, чтобы они не превышали установленные шумовые нормы. Эфирные помехи. В идеале при создании ветряка должна быть предусмотрена защита от создания телепомех там, где ваше устройство может такие неприятности обеспечить

Претензии экологических служб. Эта организация может препятствовать вам в эксплуатации установки только в том случае, если она мешает миграции перелетных птиц. Но это маловероятно.

При самостоятельном создании и монтаже устройства учите эти моменты, а при покупке готового изделия обратите внимание на параметры, которые стоят в его паспорте. Лучше заранее обезопасит себя, чем впоследствии расстраиваться

• Целесообразность устройства ветряка обосновывается в первую очередь достаточно высоким и стабильным ветряным напором в местности;
• Необходимо располагать достаточно большим участком, полезная площадь которого не будет существенно сокращена из за установки системы;
• Из-за сопровождающего работу ветряка шума желательно, чтобы между жильем соседей и установкой было не менее 200 м;
• Убедительно аргументирует в пользу устройства ветрогенератора неуклонно повышающаяся стоимость электроэнергии;
• Устройство ветрогенератора возможно только в местностях, власти которых не препятствуют, а лучше еще и поощряют использование зеленых видов энергии;
• Если в регионе сооружения мини электростанции, перерабатывающей энергию ветра, случаются частые перебои, установка минимизирует неудобства;
• Владелец системы должен быть готов к тому, что вложенные в готовое изделие средства не окупятся сразу. Экономический эффект может стать ощутимым через 10 – 15 лет;
• Если окупаемость системы – не последний момент, стоит задуматься об сооружении мини электростанции собственными руками.

Создание самодельного ветряка

Самодельный ветровой генератор может применяться как основной или дополнительный источник энергии. Как вспомогательное устройство он может запитывать светильники в доме и на улице, греть воду в бойлере. Как главный источник электроэнергии он может подпитывать всю бытовую технику, отопительные системы и осветительную группу. Самостоятельное изготовление ветряка более выгодно, чем покупка магазинной модели. Устройства до 5 кВт могут обойтись в сумму до 200000 рублей, их ремонт также является дорогостоящим.

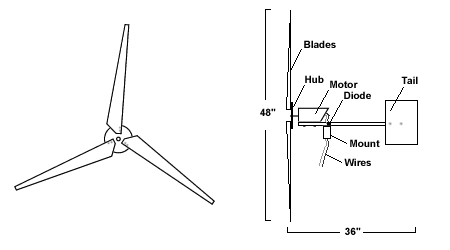

Основные узлы ветрогенератора

Генератор

Перед тем как сделать ветряную электростанцию своими руками, нужно собрать необходимые комплектующие. Для создания ветряка потребуются следующие детали:

• Лопасти. Они могут выполняться из различных материалов.
• Генератор. Можно собрать его самостоятельно или приобрести готовый.
• Хвостовая часть. Помогает движению лопастей по направлению с максимально возможным КПД.
• Мультипликатор. Позволяет увеличить скорость вращения ротора.
• Мачта для крепежа. Фиксатор всех узлов.
• Натяжные тросы. Также фиксируют всю конструкцию ветроэлектростанции, сделанную своими руками.
• Аккумулятор, контроллер заряда, инвертор.

Новички могут создать генератор по простейшей схеме.

Сборка генератора

Сборка генератора

Ветряк можно создать из любых материалов, даже из пластиковых бутылок. Он будет вращаться от ветра и издавать шум. Схемы сборки таких устройств бывают разные – ось может устанавливаться вертикально, горизонтально. Прибор может быть абсолютно разных размеров.

Основа самодельного ветряка – генератор. Для его самостоятельной сборки потребуется:

• Статор. Делается из двух металлических листов, которые вырезаются в виде круга диаметром 500 мм. К каждому кругу приклеивается по 12 неодимовых магнитов диаметром 50 мм. Полюса должны обязательно чередоваться. Во второй окружности полосы ставятся со сдвигом.
• Ротор. Состоит из 9 катушек с медной проволокой диаметром 3 мм. На каждой катушке должно быть по 70 обмоток. Размещаются на немагнитной основе.
• Ось. Она проделывается в середине ротора. Для устойчивости конструкцию следует отцентровать.

Монтаж лопастей

Изготовление лопастей из полипропиленовой трубы

При ветряной погоде из самодельной ветроэлектростанции можно получить до 3,5 кВт мощности. В среднем этот показатель будет около 2 кВт. В самом простом горизонтальном генераторе делается три лопасти. Их можно выполнять из следующих материалов:

• Древесина. К минусам можно отнести образование трещин в процессе эксплуатации. В будущем потребуется замена лопастей.
• Полипропилен. Это оптимальный вариант для ветрогенераторов с небольшой мощностью.
• Металл. Считается самым прочным, качественным, долговечным и надежным материалом для лопастей ветряка. Рекомендуется выбирать для таких целей дюралюминий – он надежный и не особо тяжелый.

Когда лопасти созданы, их следует установить вместе с ротором на монтажную площадку. На ней же закрепляется хвостовая часть.

Запуск

Схема сборки

Важно правильно выбрать место, где будет находиться ветряк. Элемент следует поставить вертикально и как можно выше, чтобы он попадал в зону сильных ветров. Рядом не должно быть никаких крупных зданий и деревьев, а также других объектов, которые будут мешать циркуляции потоков воздуха в ветровой мельнице для электричества

Рядом не должно быть никаких крупных зданий и деревьев, а также других объектов, которые будут мешать циркуляции потоков воздуха в ветровой мельнице для электричества

Рядом не должно быть никаких крупных зданий и деревьев, а также других объектов, которые будут мешать циркуляции потоков воздуха в ветровой мельнице для электричества.

Когда собранная установка начнет работать, к ней нужно подключить мультиметр. Он присоединяется к ветви генератора с целью проверки наличия напряжения. Когда оно зарегистрировано, можно считать, что ветряк готов к полноценной эксплуатации. Далее продумывается схема подачи получаемого электропитания к жилищу и другим объектам.

Подключение в доме

Схема подключения

К ветряной установке нужно подключить бытовые приборы, которые будут запитываться от нее. Для этого потребуется приобрести инверторный преобразователь с показателем эффективности 99%. Тогда будут минимальные потери при преобразовании постоянного тока в переменный.

В корпусе будет присутствовать 3 узла:

• Аккумулятор. Накапливает энергию.
• Контроллер заряда. Отвечает за длительность службы батареи.
• Преобразователь. Переводит постоянный ток в переменный.

Типы вертикальных ветрогенераторов

Внешний вид и характеристики вертикальных ветрогенераторов во многом зависят от конструктивного устройства этих устройств. Давайте разберемся с основными.

Ортогональные системы

Технические характеристики ортогональной вертикальной ветряной турбины предполагают не очень высокую производительность при больших размерах по сравнению с устройствами с горизонтальной осью, однако независимость от направления ветра делает ее приоритетной.

• Все лопасти удалены от центра вращения на определенное расстояние.
• С таким устройством приводной механизм можно разместить на уровне земли, что значительно облегчает выполнение работ по техническому обслуживанию и ремонту.
• В основе конструкции этих генераторов лежит центральная (вертикальная) ось вращения и несколько плоских лопастей, расположенных параллельно ей.

Ротор Дарье

Лопасти этого генератора полностью отличаются от предыдущих. Обычно это две-три полосы характерной изогнутой формы, не имеющие аэродинамического профиля. Они прикреплены к основанию и вершине центральной оси вращения.

• Устройство способно развивать высокую скорость вращения.
• Агрегат также можно разместить на основании.
• Направление ветра также не имеет значения для турбины.

КПД такого ветрогенератора также не очень высок из-за тех же динамических нагрузок, которые все же ложатся на вращающиеся агрегаты. При этом запустить генератор может только порыв ветра достаточной силы — при равномерном увеличении потока пуска не будет.

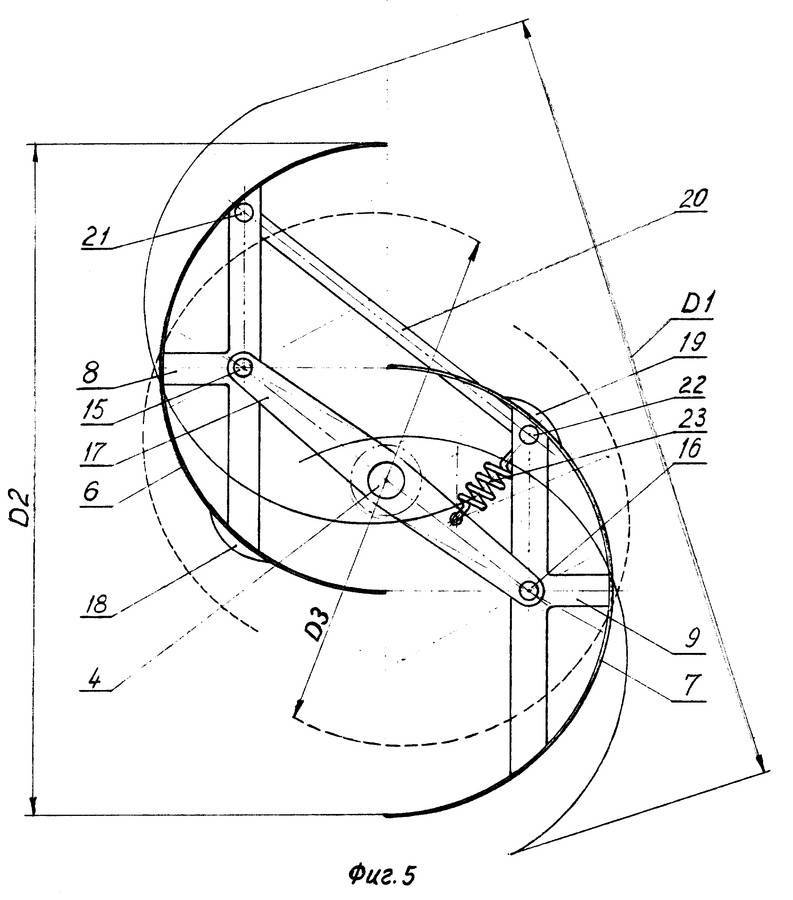

Ротор Савониуса

Эти агрегаты имеют полуцилиндрическую лопастную систему.

• Мощность генераторов этого типа не превышает 5 кВт.
• Из недостатков системы можно отметить большой расход металла и, как следствие, вес.
• Система способна эффективно работать даже в условиях слабого ветра.
• Они редко используются в качестве отдельных источников энергии, в основном используются для создания пускового момента в роторах Дарье.
• КПД устройства также ниже, чем у генераторов на горизонтальной оси.
• Эти генераторы отличаются от других моделей высоким пусковым моментом.

Многолопастные роторы с направляющей системой

Такая конструкция, по сути, мало чем отличается от классической ортогональной системы, за исключением того, что ротор состоит из двух рядов лопастей (внешнего и внутреннего).

• Внутренний ряд вращается от воздушного потока, который отражается от внешнего под определенным углом.
• Эффективность конструкции очень высока, что позволяет ей эффективно работать даже при небольших скоростях ветра.
• Внешний ряд служит ориентиром. Поскольку он статичен, его задача — улавливать поток ветра, сжимать его и направлять внутрь. Таким образом, поток ветра фактически увеличился.
• Специалисты считают эти генераторы наиболее эффективными, но слишком высокая цена делает эту категорию устройств менее доступной.

Ветрогенераторы с геликоидными роторами

Такие роторы еще называют установками Горлова. Действительно, мы снова сталкиваемся с модификацией ортогональной системы, однако лопасти используются не прямые, а закрученные по дуге.

• Надежность таких роторов очень высока, однако ложку дегтя нам не бросить. Во время работы агрегата на небольшом расстоянии создаются достаточно громкие звуковые эффекты, в том числе звуковые волны.
• Производство лопаток сложной формы довольно дорогое, поэтому стоимость готового агрегата достаточно высока.
• Такая конструкция позволяет легко захватывать даже небольшие потоки воздуха и плавно вращаться, без рывков, что значительно снижает динамическую нагрузку, а вращающиеся основания и агрегаты работают долго и правильно.

Вертикально-осевые роторы

Лопасти такого генератора расположены вертикально, плавно изгибаются и чем-то напоминают крыло авиалайнера.

• Конструкция очень эффективна и имеет довольно солидный срок службы.
• Продукцию завода тоже нельзя отнести к самым дорогим, поэтому они пользуются большим спросом.
• Эти установки быстро набирают скорость работы и практически не шумят, а значит, не мешают другим.

Классификация видов генераторов энергии

Существует несколько признаком, по которым классифицируют ветроэлектрические установки.

Итак, ветряки различаются по:

• числу лопастей в пропеллере;
• материалам изготовления лопастей;
• расположению оси вращения относительно поверхности земли;
• шаговому признаку винта.

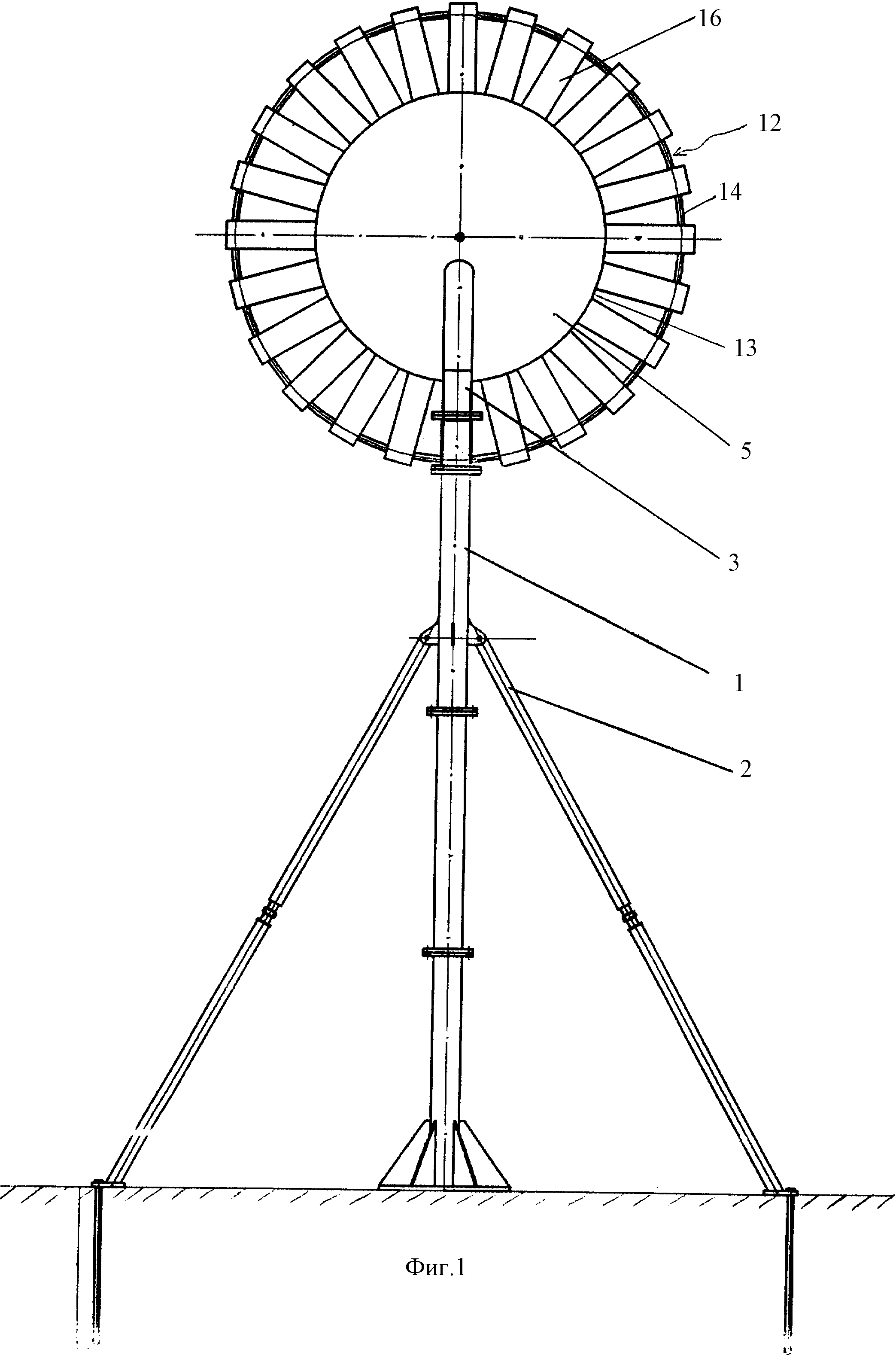

Встречаются модели с одной, двумя, тремя лопастями и многолопастные.

Изделия с большим числом лопастей начинают своё вращение даже при небольшом ветре. Обычно их используют в таких работах, когда сам процесс вращения важнее получения электроэнергии. Например, для извлечении воды из глубоких колодезных скважин.

Лопасти могут быть парусными или жесткими. Парусные изделия намного дешевле жестких, на изготовление которых идёт металл или стеклопластик. Но их приходится очень часто ремонтировать: они непрочные.

Что касается расположения оси вращения относительно земной поверхности, различают вертикальные и горизонтальные модели. И в этом случае каждая разновидность имеет свои преимущества: вертикальные более чутко реагируют на каждое дуновение ветра, зато горизонтальные мощнее.

Ветрогенераторы разделяются по шаговым признакам на модели с фиксированным и изменяемым шагом.

Изменяемый шаг позволяет существенно увеличивать скорость вращения, но такая установка отличается сложной и массивной конструкцией. ВЭУ с фиксированным шагом проще и надёжнее.

Галерея изображений
Фото из
От изрядно поврежденного автогенератора после разборки остался лишь статор, для которого был отдельно сварен корпус

Для того чтобы восстановить технические характеристики двигателя, надо перемотать 36 катушек статора. В перемотке потребуется провод диаметром 0,56 мм. Витков надо сделать по 35 штук

Перед креплением лопастей отремонтированный двигатель надо собрать, покрыть лаком или хотя бы эпоксидкой, поверхность нужно покрасить

Провода соединяются по параллельной схеме, три провода выводятся для подключения к источнику питания

Ось, предназначенная для обеспечения вращения, выполнена из отвода трубы 15. К оси приварены подшипники, которые привалены через отрезок трубы 52

В изготовлении хвоста использована оцинкованная листовая сталь толщиной 4 мм, загнутая по краям и установленная в выбранный в рейке паз

Лопасти вырезаны из полимерной канализационной трубы, прикреплены к соединяемому с двигателем треугольнику шурупами

Практически бесплатный ветряной генератор можно сделать из бросовых деталей: двигателя от старого автомобиля и обрезка канализационной трубы

Шаг 1: Разборка бывшего в употреблении генератора

Шаг 2: Восстановление возможностей двигателя

Шаг 3: Сборка восстановленного двигателя для ветряка

Шаг 4: Соединение проводов двигателя и вывод их к силовой линии

Шаг 5: Специфические особенности устройства поворотного узла

Шаг 6: Изготовления хвоста для реагирования на ветер

Шаг 7: Крепление лопастей ветряной мини электростанции

Шаг 8: Сборка практически бесплатного генератора электроэнергии
