Клинкер без затирки
Клинкер без затирки шва, с помощью своего конструктива и несомненно планки которая монтируется с торца клинкера. позволяет выполнить работы по монтажу клинкера механическим креплением (без химического состава)
Технология установки на планку из оцинкованной стали с полимерным покрытием, пришла к нам с методики установки натурального камня. Только если в натуральных породах камня приходится делать пропил торца, чтобы надёжно установить подсистему, то в клинкере эта задача решается за счёт специальной рядной и стартовой планки.
Мы решили выделить ключевые моменты в стоимости подсистемы под клинкер без затирки и пришли к заключению, что стоимость зависит от факторов не только стоимости элементов крепления, но и самого основания фасада.
Предлагаем детально рассмотреть таблицу цен:
Калькулятор стоимости фасада из клинкерной плитки:
| № П/П | Наименование | Ед. изм. | Количество на 1 кв.м. | Стоимость единицы руб. | Стоимость 1 кв.м руб. |
| Несущая система с полимерным покрытием в перекрытия | |||||
| 1 | КН1ЦП-200 Кронштейн +полимер | шт | 2,2 | 58,00 руб. | 127,60 ₽ |
| 3 | Т4 45 Паронит | шт | 2,2 | 3,91 руб. | 8,60 ₽ |
| 4 | ПВ1ЦП-3000 Профиль вертикальный Т-образный 80 Д-3000 | шт. | 0,10 | 450,00 руб. | 45,00 ₽ |
| 5 | ПУ3ЦП-3000 Профиль угловой Г-образный Д-3000 | шт. | 0,03 | 280,00 руб. | 8,40 ₽ |
| 4 | ПВ5.1 кЦП-3300 Профиль вертик межэтажный С-образный (для керамогранита) 9х60х70х60х9 Д-3300+полимер | шт. | 0,58 | 775,50 руб. | 449,79 ₽ |
| 4 | ПС кЦП Профиль стыковочный (для клинкера) 9х27х66х27х9 L=300+полимер | шт. | 1,2 | 87,00 руб. | 104,40 ₽ |
| 6 | ПРК Полка рядная под клинкер, Д=1200 мм, t=1,2mm, нерж. сталь | п.м. | 3,16 | 237,93 руб. | 751,86 ₽ |
| 7 | ПСК Полка стартовая под камень, Д=1200 мм, t=1,2mm, нерж. сталь | п.м. | 0,28 | 222,48 руб. | 62,29 ₽ |
| 8 | ПФК Полка финишная под камень, Д=1200 мм, t=1,2mm, нерж. сталь | п.м. | 0,28 | 166,95 руб. | 46,75 ₽ |
| Расчёт подсистемы клинкера (м2) | Итого стоимость подсистемы | 1 654,69 руб. |
Видео-сюжет о проведении монтажных работ по вентилируемому фасаду
Подробнее о том, как монтируются системы вентилируемых фасадов смотрите в видео-блоке с облицовкой плитами из керамогранита.
Резюмируя вышесказанное, можно сделать следующие выводы:
- технология монтажа вентилируемого фасада схожа с технологией монтажа фасадных панелей из ПВХ, керамогранита или плитки. Однако в ней имеются свои нюансы, не зная о которых, не получится установить облицовку правильно;
- имея опыт работы с фасадными системами, можно установить вентфасады самостоятельно, если некуда спешить и очень хочется получить результат «на совесть».
Тем не менее, очень многие стремятся к экономии при строительстве, поэтому стараются все работы проводить своими руками. Разумеется, правильно установленный вентфасад прослужит домовладельцу не менее 30 лет.
Возможно, вам будет интересно прочитать про облицовочные материалы для фасадов домов.
Разработка проектной документации
Такой вид деятельности должна выполнить уполномоченная проектная организация, специалисты которой смогут учесть все пожелания заказчика и создать проект, соответствующий всем строительным нормативам и требованиям пожарной безопасности.
Выполнение работ по проектированию происходит в несколько этапов:
- Создание технического задания. Уточнение всех пожеланий заказчика для решения вопросов при проектировании.
- Составление графика работ.
- Разработка эскизного проекта для заказчика, с уточнением мест и узлов креплений, расположения крепёжных элементов и формирование расчёта нагрузки на несущие стены.
- Создание сметной документации для расчёта окончательной стоимости.
- Передача окончательного проекта заказчику.
Методика расчета статических нагрузок НВФ
На сегодняшний день расчеты нагрузок производят согласно СНиП II-7-81 «Строительство в сейсмических районах», который предусматривает два подхода.
В первом случае, являющемся типовым для всех объектов, применяют линейно-спектральную методику (ЛСТ), основанную на разложении движения здания по собственным формам колебаний.
При расчетах также важную роль играет соотношение разных видов нагрузок. Особенностью анализа является введение существенных коэффициентов запаса, цель которых – защитить от непредвиденных рисков обрушения фасада.
Весовая нагрузка
Весовые нагрузки относятся к категории основных и значительно различаются в зависимости от применяемых отделочных материалов. Их вес может составлять от 7-8 кг/м2 до 100 кг/м2 в случае применения каменной облицовки.
Также стоит учитывать увеличение веса, вызванное высотой здания, и особенности местности, на которой расположен объект. Все эти факторы включаются в расчеты при выборе вариантов вентилируемых фасадов.
Ветровые нагрузки
Ветровые нагрузки сильно зависят от высоты сооружения, особенностей окружающего пространства и ветрового района. В особо активных зонах они могут превышать даже весовые факторы.
Расчет ветрового давления производят в соответствии с нормами СНиП «Нагрузки и воздействия», выбирая коэффициенты высоты и одного из трех типов местности.
Гололедная нагрузка
Этот параметр относится к категории кратковременных, но пренебрегать им не стоит. Нагрузка от обледенения может превышать вес самой отделки. Рассчитать ее можно либо по данным, полученным практическим путем, либо пользуясь приведенными выше нормативными документами.
Технология отделки фасада
Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.
Инструменты
Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.
Необходимые инструменты и материалы:
- профиль для вентилируемого фасада;
- мембрана водо и ветрозащитного типа;
- облицовочный материал;
- тарельчатые дюбели;
- перфоратор;
- средство антисептического типа;
- теплоизоляционные материалы;
- кронштейн для вентилируемых фасадов;
- шуруповерт;
- дюбели анкерного типа.

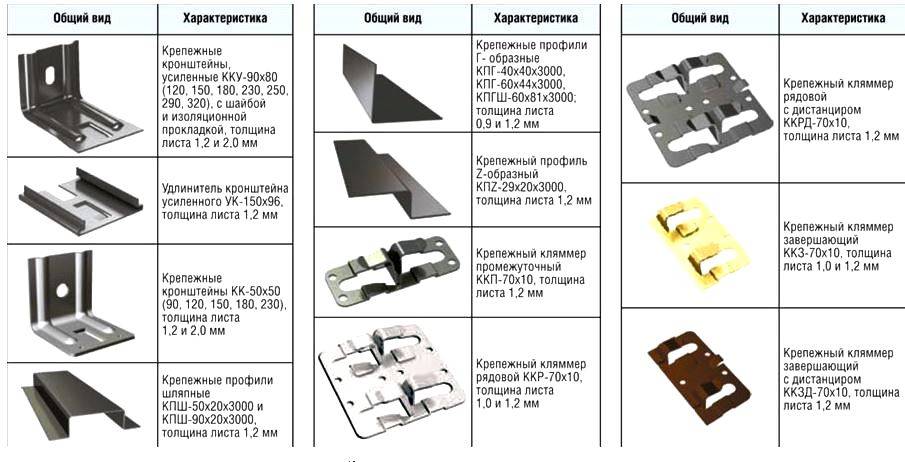

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты
Подготовительные работы
Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:
- подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
- обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
- обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

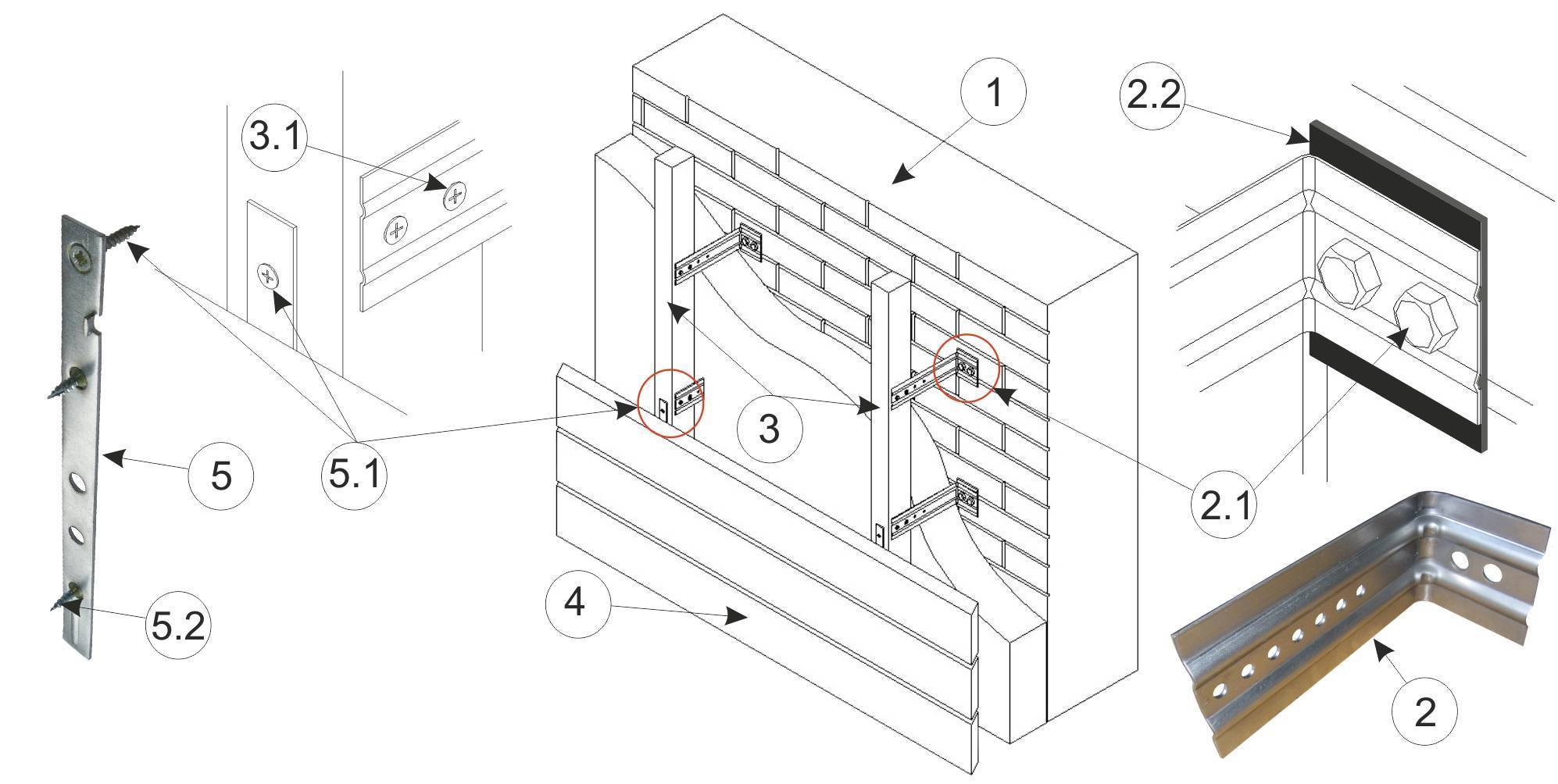

Общая схема монтажа каркаса для фасада
Монтаж кронштейнов
Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.
Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:
- чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
- чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
- размер отверстий следует делать на один см больше дюбеля.
Подготовка отверстий под крепление кронштейновУстановка кронштейнов
Монтаж фасадной направляющей
Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:
- размер направляющей не выше одного этажа;
- самый небольшой зазор между направляющими не более 7—9 мм;
- зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

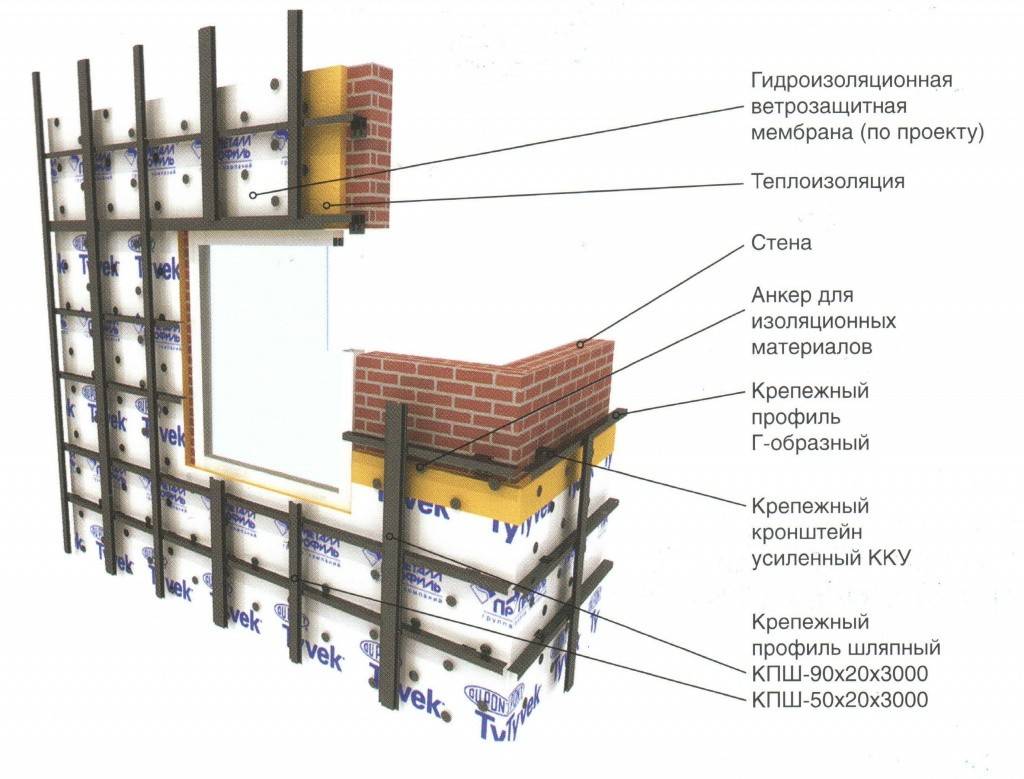

Каркас для вентилируемого фасадаЭлементы каркаса
Монтаж облицовки
С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:
- основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
- основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
- фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
- обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.
КерамогранитМеталлические кассетыСайдинг
Крепление системы вентилируемых фасадов – это трудоемкий процесс
Технология отделки фасада
Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.
Инструменты
Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.
Необходимые инструменты и материалы:
- профиль для вентилируемого фасада;
- мембрана водо и ветрозащитного типа;
- облицовочный материал;
- тарельчатые дюбели;
- перфоратор;
- средство антисептического типа;
- теплоизоляционные материалы;
- кронштейн для вентилируемых фасадов;
- шуруповерт;
- дюбели анкерного типа.

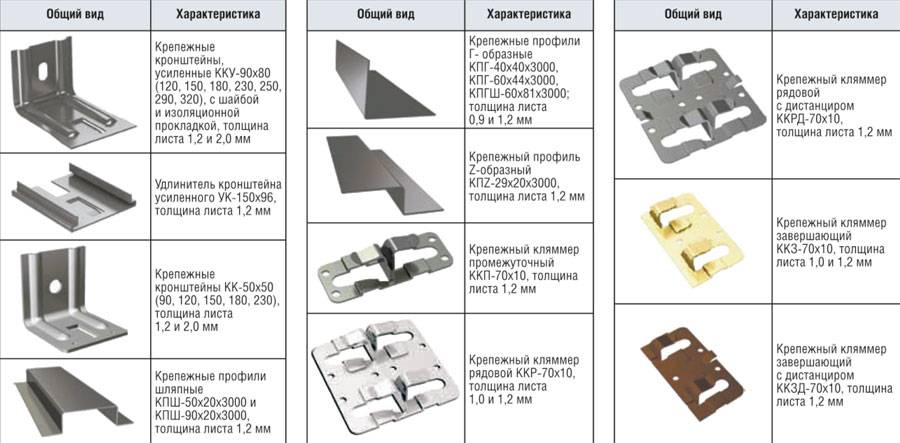

Крепежи для монтажа панелей вентилируемого фасада
Необходимые инструменты
Подготовительные работы
Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:
- подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
- обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
- обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.
Общая схема монтажа каркаса для фасада
Монтаж кронштейнов
Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.
Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:
- чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
- чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
- размер отверстий следует делать на один см больше дюбеля.
Подготовка отверстий под крепление кронштейнов
Установка кронштейнов
Монтаж фасадной направляющей
Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:
- размер направляющей не выше одного этажа;
- самый небольшой зазор между направляющими не более 7—9 мм;
- зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.
Каркас для вентилируемого фасада
Элементы каркаса
Монтаж облицовки
С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:
- основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
- основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
- фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
- обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.
Керамогранит
Металлические кассеты
Сайдинг
Крепление системы вентилируемых фасадов – это трудоемкий процесс
При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны
Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы
Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.
Виды конструкций
Схема установки простого каркаса
Главное технологическое различие одной системы от другой – это направление и положение направляющих профилей. В большинстве случаев, положение задается исходя из размеров и особенностей облицовочного материала. Возможно вертикальное, горизонтальное или перекрестный способ с образованием ячеек.
Крепление вентилируемого фасада может выполняться разными методами, но в большинстве случаев, принято использовать следующие два способа:
- монтаж фасадных кронштейнов к стене и фасаду здания – самый распространенный способ крепления подсистемы, обладающих надежным сцепление с поверхностью и простотой обустройства. Рекомендуется применять в том случае, если надежность несущих стен не вызывает опасений и проверена специалистами. Шаг между кронштейнами напрямую зависит от используемых фасадных панелей;
- монтаж к межэтажным перекрытиям – данный способ применяется, если предыдущий вариант не подходит в силу конструктивных особенностей. Как правило, это рыхлость и хрупкость несущих стен. Для крепления подсистемы используют усиленные кронштейны с большей толщиной металла, которые монтируются на перекрытиях и балках здания.
Крепеж элементов отделки и облицовочных панелей, в свою очередь, также зависит от типа материала облицовки.
Кляммер
По виду крепежных элементов, подсистемы для вентилируемого фасада бывают со следующим способом навеса облицовочных панелей:
- Открытый кляммерный способ – применяется для монтажа плит из керамогранита. Кляммер представляет собой пластину с выгнутым зажимами, которые надежно держат керамогранитную плиту. Изготавливаются из нержавеющей или оцинкованной стали. После монтажа открытые части обрабатываются порошковым способом, в цвет фасадного керамогранита.
- Скрытый кляммерный способ – в отличие от предыдущего вида, зажим вставляется в торец фасадной плиты. Более дорогой метод крепежа, так как требует дополнительных затрат на торцевые пропилы.
Монтаж крепежной планкой – используется для крепления керамогранита и природного камня. Для фиксации планки, в плитах пропиливают торцевые пазы, которые обрабатываются силиконовым герметиком. За счет большого количества брака в процессе подготовки плит, данный метод применяется довольно редко и только если другие крепежные способы осуществить не удалось. Крепление на крючки – применяется для установки металлокассет. Крючок располагается в металлической профиле и надежно удерживает облицовочную плиту.
Основные составные элементы подсистемы
Заклепочный способ – используются для монтажа фиброцементных, композитных, оцинкованных и других типов плит. Для этого в направляющих и отделочных плитах сверлятся отверстия, после чего плотно закрепляется заклепкой. Несмотря на простоту монтажа, данный способ немного портит внешний вид фасада большим количеством заклепок. Анкерный способ – самый сложный и затратный вариант установки вентилируемого фасада, так как требует специального оборудования, для просверливания конусных отверстий под анкеры. За счет крепления с обратной стороны плиты, обеспечивает наиболее качественный и презентабельный вид фасада.
Соблюдение технологии монтажа
Вентилируемые фасадные системы работают в комплексе с утеплителем. В случае когда монтаж осуществлен с нарушениями технологии, система теряет свою эффективность. Например, когда слой утеплителя неплотно прилегает к стене и имеет разрывы, возникают мостики холода, которые снижают эффективность утеплителя. Между мембраной и облицовочным материалом должен быть воздушный буфер. Некоторые типы фасадных панелей имеют высокий коэффициент температурного расширения, поэтому необходимо правильно осуществлять крепление этих элементов.
Многие частные заказчики совершают одну и ту же ошибку: самостоятельно закупают материалы для отделки своего дома. При этом опираются на советы малокомпетентных продавцов со строительных рынков, которые «впаривают» им лишние доборные элементы или производят подсчеты, опираясь на размеры заказчика. На деле оказывается, что заказчик приобрел лишние элементы или не докупил какие-либо материалы. Более разумно будет доверить расчеты организации или частному мастеру, который будет обшивать фасад.
Совет от автора
Добавьте 3-4% запаса к материалам. К общей длине профиля стоит прибавить не менее 5%
Большинство крупных строительных организаций имеют в своем штате квалифицированных инженеров и сметчиков, которые правильно подсчитают количество материалов, выберут соответствующий утеплитель и навесные панели. Но что же делать владельцу небольшого частного домика, который желает сделать свое жилище красивым и теплым. Ведь не каждая крупная организация берется за маленькие объемы. Нанимать частных мастеров, но на их заявление при выборе материалов, что «так уже делали» и «все нормально», не стоит сильно рассчитывать.
Конструктивные особенности основных узлов
Крепление кронштейна к несущей стене
С помощью кронштейнов основная часть каркаса навесного фасада – направляющие рейки – крепится к несущей стене. Вот почему к прочности данного узла предъявляются повышенные требования.Особенности данного узла следующие:
- Для закрепления кронштейна на несущей стене используется анкерный дюбель.
- При креплении в плотные стеновые ограждения (бетон, полнотелый кирпич и т.д.) рекомендуется применение анкерных дюбелей с металлической гильзой. Для рыхлых материалов, таких как ракушечник или саманный кирпич, предпочтительно использование пластиковых гильз.
Дюбель с металлической гильзой
- Между стеной и опорной частью кронштейна устанавливается паронитовая прокладка.
- В зависимости от типа фасадной системы все кронштейны либо крепятся по одной схеме, либо же делятся на несущие и опорные.
- Несущий кронштейн принимает как ветровую нагрузку, так и вертикальную, а опорный – только ветровую. Как правило, для фиксации опорного кронштейна необходим один анкер, а для несущего – два и более. Более подробно способ крепления описывает инструкция той фасадной системы, которую вы выберете для установки.
На фото в данной статье представлена типовая схема данного узла.
Крепление кронштейна
Крепление направляющих планок к кронштейнам
Следующий по значимости узел – это узел крепления направляющих реек фасадной системы к кронштейнам. В качестве направляющих в навесных фасадах используются вертикальные и горизонтальные металлические профили. Шаг направляющих определяется габаритами и весом облицовочных материалов. К примеру, вентилируемый фасад из керамогранитных плиток монтируется на каркас с шагом, соответствующим размеру самой плитки – как правило, 600 мм.
Вариант крепления направляющей Для крепления направляющей к кронштейну используются либо заклепки, либо (реже) – винтовые крепления. Для крепления чаще всего в кронштейне проделывается овальное отверстие – так направляющая получает относительную свободу при температурной деформации. Технологию сборки каркаса на кронштейнах вы можете изучить с помощью видео инструкций.
Оконные и дверные откосы
Оконные и дверные откосы представляют собой обрамление оконных и дверных проемов. Различают верхние и боковые откосы, в то время как нижний откос носит название водоотлива.Узел верхнего откоса навесного фасада является звеном, которое наряду с противопожарной отсечкой определяет общую пожарную безопасность всей конструкции.Для предотвращения попадания огня внутрь фасада при возгорании внутри помещения в узле откоса монтируется так называемый противопожарный короб:
- Противопожарный короб в разных фасадных системах может быть выполнен как единой конструкцией, так и в виде сборных элементов.
- Во внутреннюю полость противопожарного короба укладывается минеральная вата или вкладыш из другого негорючего материала.
- Противопожарный короб жестко крепится к стенам с помощью металлических анкеров.
Нижний узел – отлив – также должен быть спроектирован очень тщательно. Связано это с тем, что именно нижний узел обеспечивает доступ воздуха внутрь вентилируемого фасада.
Чертеж узла водоотлива
Углы здания, цоколь и парапет
Внутренние и внешние углы навесного фасада, как правило, монтируются с использованием специальных угловых стоек и элементов облицовки. Если же подобные элементы отсутствуют, то угол, как правило, перекрывается металлическим нащельником. Цоколь и парапет представляют собой достаточно сложные для проектирования узлы навесного фасада. Связано это, в первую очередь, с необходимостью размещения на цоколе и парапете вытяжных и приточных отверстий.
Цокольная часть фасада
https://youtube.com/watch?v=UHSfbmDlg1g
Противопожарная отсечка
Еще один узел, который следует упомянуть – это противопожарная отсечка:
- Противопожарная отсечка – это металлическая пластина (цельная или перфорированная), которая монтируется в зазоре фасада по периметру здания.
- Главная задача отсечки — предотвращение распространения горения ветрозащитной пленки внутри фасада.
- Отсечка устанавливается на кронштейны с помощью заклепок. Если используется цельнометаллическая отсечка, то она монтируется таким образом, чтобы не препятствовать свободной вентиляции фасада.
Схема установки отсечек в системе ALUCOM Несмотря на всю сложность при проектировке, основные узлы навесных вентилируемых фасадов разработаны таким образом, чтобы дать возможность собрать фасад своими руками. И пусть простой такую задачу не назовешь – но при должном уровне подготовки она вполне реализуема!
Конструкция системы с воздушным зазором
Вентилируемый фасад – это относительно новая технология, которая получает все большее распространение. Необходимость использования данной технологии обусловлена рядом проблем, с которыми часто сталкиваются владельцы частных и многоквартирных домов. Очень часто в несущих стенах образуется влага, как результат жизнедеятельность внутри жилых помещений. Готовка пищи и уборки способствуют тому, что внутри стен накапливается влага. Под воздействием разницы температур происходит испарение. Подобные условия приводят к увеличению концентрации пара внутри стен. Когда пар превращается в воду, он начинает негативно влиять на отделочный материал, который может разрушаться под воздействием влаги и сырости. Принцип навесного вентфасада прост: его суть сводится к удалению излишек влаги. Благодаря специальному воздушному зазору воздух легко может циркулировать внутри стен. Непрерывная естественная вентиляция исключает вероятность появления проблем.

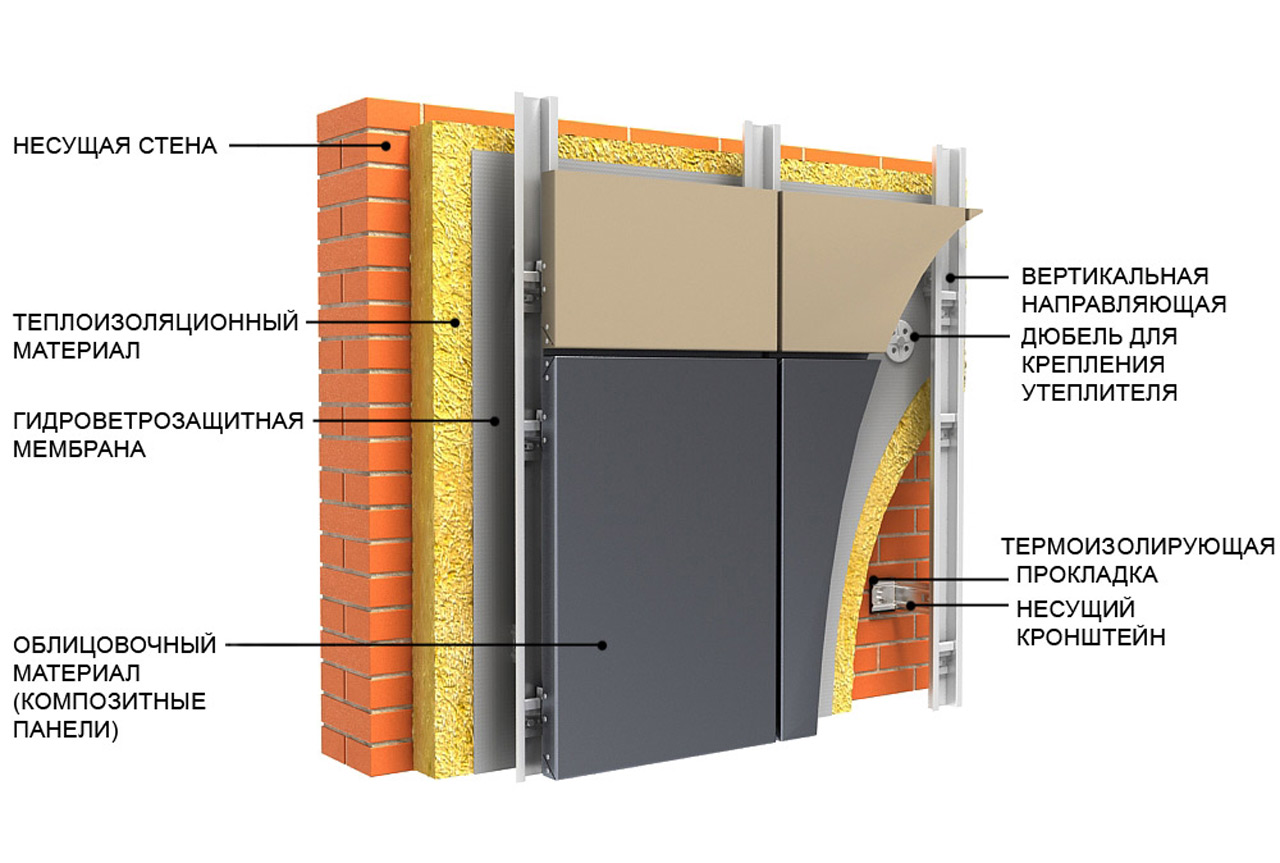

Схематично вентфасад состоит из таких ключевых компонентов:
- несущее основание;
- подконструкция;
- слой звукоизоляции;
- слой теплоизоляции;
- паропроницаемая мембрана;
- вентилируемый зазор;
- декоративная отделка.
Всякий компонент призван исполнять свою конкретную функцию.
Порядок проведения монтажных работ
Технология монтажа и утепления вентфасадов следующая:
- Подготовительные работы. На этом этапе сбивают осыпающуюся и непрочную штукатурку, если имеется разрушенная кирпичная кладка — ее необходимо восстановить. Подготовленную стену размечают, выдерживая стандартное расстояние между кронштейнами для крепежа — по горизонтали расстояние должно быть в пределах 400-600 мм, по вертикали 800-1400мм.
- Изготовление и установка каркаса обрешетки под облицовку. Элементы каркаса монтируются за счет шурупов непосредственно на стену. Параметры крепежных элементов определяются на стадии расчётов. При этом стоит учитывать, что отверстие для дюбелей запрещено сверлить в пустотелых кирпичах и строительных блоках, используя перфоратор. После монтажа кронштейны выравнивают в единую рабочую плоскость.
- Укладка тепло- и гидроизоляции. На этапе теплогидроизоляция выбранные на основании теплотехнических расчетов плиты крепятся грибками или наклей в зависимости от выбранного материала. Укладка стартует с нижнего ряда и продолжается в направлении снизу вверх. При выполнении двойной теплогидроизоляции после монтажа утеплителя укладывается материал, защищающий листы от влаги — это слой также крепится с помощью дюбелей тарельчатого типа.
- Монтаж вентилируемой фасадной системы. Г-образные планки устанавливаются на крепежные кронштейны с помощью шурупов. После монтажа поверхность каждой планки выравнивается в единую поверхность. На завершающем этапе происходит крепление облицовки. Кости, в качестве отделочного материала можно использовать алюминиевые панели, сайдинг, керамогранит, фиброцементные и асбестоцементные панели, натуральный камень, гранит и так далее.
В целом монтаж вентилируемого фасада представляет собой сложный технологический процесс, для которого нередко требуется привлечение спецтехники. Именно поэтому установку фасадных систем стоит доверить специалистам.
Вентилируемый фасад – это конструкция, обеспечивающая теплоизоляцию и выполняющая функцию облицовки.
Особенности конструкции вентилируемого фасада
Вентилируемый фасад состоит из теплоизоляции, креплений и облицовочных плит. Несущей основой фасада являются элементы, которые обеспечивают крепление материала для облицовки. К таковым относятся вертикальные и горизонтальные направляющие, кронштейны и другие комплектующие. Между теплоизоляцией и облицовочным материалом образуется пространство, величина которого зависит от длины кронштейнов. Плита-утеплитель плотно крепится к стене при помощи кронштейнов и дюбелей. Надежная несущая основа фасада, как правило, изготавливается из нержавеющей стали или алюминия.
Выбор утеплителя
В качестве теплоизоляции используется минераловатный утеплитель, который может устанавливаться в один и более слоев. Выбор утеплителя должен быть обусловлен такими факторами как:
- материал несущей стены;
- предназначение здания;
- климатический регион.
Теплоизоляционный материал должен быть огнестойким и обладать низким коэффициентом теплопроводности, обеспечивая тем самым эффективное теплосбережение. Плиты утеплителя должны быть жесткими, прочными и эластичными для того чтобы предотвратить нарушение их геометрии и облегчить процесс установки.
Специально для вентилируемых фасадов корпорация ТехноНИКОЛЬ разработала группу материалов ТЕХНОВЕНТ СТАНДАРТ и ТЕХНОВЕНТ ПРОФ. Они изготовлены с использованием горных пород базальтовой группы.
«Плюсы» вентилируемых фасадов
Вентфасады защищают стены от негативного воздействия окружающей среды (осадков, солнечных лучей и т.д.) После установки навесного фасада наблюдается значительное уменьшение теплопотерь и энергозатрат, улучшается микроклимат в помещении. Вентфасад – это еще и выгодное решение, ведь такой фасад не прихотлив в обслуживании и служит не один десяток лет. Кроме отменных технических характеристик навесные фасады обладают красивым стильным дизайном.
Металлокассеты для фасада
Раздел облицовочных панелей для фасада из оцинкованной стали ,алюминиевого листа, меди и бронзы занимает большой сегмент рынка в фасадном строении систем крепления. Дело в том, что обработка металла и современное оборудование для лазерной резки и обработки листовых материалов стремительно идёт вперёд, постоянно модернизируется и наше оборудование в компании «Оптима Фасад».
Список оборудования компании:
- Лазерный станок для перфорации
- Гибочный станок Dorma
- Автоматическая гильотина
- Линия покраски (6 метров)
- Пробивной стан
Любые решения кассеты закрытого или открытого типа крепления с лазерной резкой и автоматической подачей, гибочным оборудованием позволяет нам изготовить металлокассеты с различным радиусом и вальцеванием (колонны, входные группы, сложные геометрические изделия.)
Помимо стандартных кассет из оцинкованной стали, мы производим следующий тип металлокассет:
- Перфорированные металлокассеты
- Стальные кассеты
- Изделия из меди
- Изделия из бронзы
- Закрытый тип кассет
- Разноуровневые архитектурные декоры
- Доборные элементы
Стоимость подсистемы металлокассет на м2
| Смета | МеталлокассетыТаблица расчёта комплектующих вентилируемого фасада из металлокассет | |||||||
| п.п. | Наименование | Ед. изм. | Расход | Кол-во | Запас м2 | Стоимость шт | Стоимость комплект (м2) | Визуализация конструкции |
| 1 | Профиль Г-обр. 40*40*1.2 | пог/м | 0,75 | 0,83 | 45,40 ₽ | 87,46 ₽ | ||
| 2 | Профиль верт.. 60*40*1.2 | пог/м | 1,10 | 1,21 | 94,58 ₽ | 114,44 ₽ | ||
| 3 | Профил-обр. ВУ внешний угол | пог/м | 0,18 | 0,20 | 195,00 ₽ | 38,61 ₽ | ||
| 4 | Кронштейн Г-обр. 50L-150 | шт | 2,22 | 2,44 | 25,70 ₽ | 62,76 ₽ | ||
| 5 | Анкер 10*100 | шт | 2,22 | 2,44 | 16,00 ₽ | 39,07 ₽ | ||
| 6 | Паронитовая прокладка | шт | 2,22 | 2,44 | 4,20 ₽ | 10,26 ₽ | ||
| 7 | Заклепка 4,0х10 | шт | 10,0 | 11,0 | 2,20 ₽ | 24,20 ₽ | ||
| 9 | Саморезы EPDM | шт | 3,50 | 3,85 | 1,90 ₽ | 7,32 ₽ | ||
| 10 | Планка старт | шт | 0,50 | 0,50 | 0,75 ₽ | 0,38 ₽ | ||
| 11 | Заклепка 4,0*8 нерж | шт | 6,7 | 7,37 | 2,00 ₽ | 14,74 ₽ | ||
| смета | Цена м2: | Тип: Оцинкованная: | 389,22 ₽ |
Композитные панели
Изначально композитными материалами называли листовые композитные панели «Алюкобонд» и название самого материала было размыто и в проекте различных зданий не «фигурировало». Начало существования этого прекрасного материала, можно было заметить с приходом в нашу страну высотного строительства торговых центров и «небоскрёбов» по типу: Башня Федерации, Москва сити, и подобных высоток, где использовался данный материал.
Область применения
Навесные вентилируемые системы применяются для наружной отделки зданий и сооружений с использованием широкого ассортимента отделочных материалов.
Благодаря универсальности и разнообразию вариантов монтажа, технология является востребованной как в строительстве новых объектов, так и в ремонтных работах и реконструкции старых зданий.
Вентилируемые фасады подходят для частных и многоквартирных жилых домов, активно применяются на промышленных и общественных объектах, торговых зданиях, технических помещениях автостанций, заправках и др.
Функциональные возможности материалов можно приспособить под любые нужды, что и обуславливает актуальность вентфасадов.
Обрешетка вентилируемого фасада
Обрешеткой я буду называть систему элементов, которыми к стене закреплен утеплитель и мембрана. К обрешетке также крепится отделка вентилируемого фасада.
На рисунках выше видно, что в конструкции вентилируемого фасада участвуют «первая» и «вторая» обрешетки. Это условное, принятое в этой статье, обозначение крепежных элементов, рисунок 5. Первой обрешеткой я называю ту обрешетку, которая крепится к стене (вне зависимости от ее материала, конструкции). Второй обрешеткой я называю крепежные элементы, которые крепятся к первой обрешетке, и к которым крепится облицовка (опять же, название «вторая» не зависит от материала и конструкции элементов).
Первая обрешетка может быть:
- из деревянных брусков,
- из П-образных подвесов,
- из самодельного крепежного элемента (нарезанного из профиля CD 60).
Вторая обрешетка может быть:
- из деревянного бруска;
- из профиля CD 60.
Выбор конструкции обрешетки (и первой, и второй) будет зависеть от таких параметров:
- Утеплена стена или нет;
- Если стена утеплена, то какая толщина утеплителя (100 или 50 мм);
- Стена ровная, или имеются неровности (более 1 см на 1 м2).
Как происходит выбор первой и второй обрешетки в каждом случае из трех указанных выше, я буду описывать в статье Устройство вентилируемого фасада.
Материал обрешетки. В первую очередь, материал обрешетки (дерево или металл) диктуется выбранной конструкцией обрешетки (а конструкция зависит от трех параметров, приведенных выше). После того, как выбрана конструкция, для определения материала нужно учитывать доступность этого материала. Это зависит от региона строительства. В некоторых регионах легко купить нормальный высушенный брусок на обрешетку, а в других проще поставить металлические профиля. Нужно учитывать также, что покупая не высушенный брусок, нужно его крепить сразу же, чтобы он сох уже в закрепленном положении, иначе его поведет.
Примечание. При определении материала второй обрешетки желательно учитывать такой момент. Если облицовка из чего-то деревянного (например, облицовка из ОСБ или блокхауса), то и вторую обрешетку лучше выполнить из дерева. Это не обязательное требование, просто так лучше (вторая обрешетка и облицовка при одинаковом материале легче крепятся друг к другу и лучше работают.
