Основные разновидности вытяжных вентиляторов
Хочется начать с того, что все вытяжные устройства подразделяются по типам – стандартные и автоматические. При этом разница таких устройств заключена в том, что автоматические вытяжки работают практически без человеческого вмешательства.
Простая стандартная вытяжная система состоит из обыкновенного электрического вентилятора, помещённого в корпус трубчатой формы. При этом её включение происходит благодаря отдельно установленному выключателю или встроенной в корпус кнопке. Очень часто на практике вытяжка подключается к клавише включения и выключения освещения в помещении. Однако такой подход к делу сложно назвать правильным, так как удаление отработанного воздуха будет происходить только при нахождении человека в ванной комнате. Но очень часто этого времени недостаточно, чтобы влага из помещения полностью улетучилась
Поэтому важно для вентилятора монтировать отдельный выключатель.
Автоматическая вытяжка в отличие от обычной отличается встроенным электронным блоком, выполняющим, контроль работы вентилятора. Такая вентиляционная система имеет несколько режимов работы, и оснащается таймером
В более дорогих моделях устанавливаются датчики контроля уровня влажности в помещении. Если уровень влаги превысит допустимые параметры, происходит автоматическое включение вентилятора, а после нормализации влажности происходит выключение устройства.
Помимо этого оба типа вытяжных устройств для ванной могут оснащаться дополнительными функциями. Также некоторые модели оснащаются обратным клапаном, не позволяющим воздуху из главного воздуховода проникнуть в помещение. Это особо актуально в многоэтажных строениях, в которых не совсем приятные запахи из соседних квартир могут попадать в ванную комнату.
Правила выбора вытяжного вентилятора
Алгоритм выбора вентилятора для ванной
В первую очередь нужно определиться с размерами изделия, исходя из входного вентиляционного отверстия вентиляционного канала и площади комнаты.
Для ответа на вопрос, как выбрать вентилятор для ванной и туалета, рассмотрим основные характеристики вытяжного устройства: производительность, безопасность, уровень шума, дополнительные функции.
Производительность
Основной критерий при выборе вентилятора для ванной комнаты – это его производительность. Она будет зависеть от мощности двигателя.
Но вентиляторы одинаковой мощности работают с разной эффективностью в больших и малых помещениях. Для удобства подсчетов введен термин «кратность воздухообмена» — количество циклов смены воздуха в помещении за один час.
Рекомендуемая кратность для 3 жильцов – до 8 единиц. Рассчитать необходимую производительность можно по формуле:
П=V×К, где П – производительность, V – объем санузла, К – кратность.
Например, для семьи из 4 человек выберем кратность 9 единиц. Объем ванной (a×b×h) 1,9×2×2,5 м равен 9,5 м3. В результате перемножения получаем необходимую производительность – примерно 86 м3/час.
Для сравнения: обычный вентилятор для туалета перемещает 95 – 100 кубометров воздуха в час.
Безопасность
Электрические элементы вентилятора для вытяжки для ванной требуют усиленной защиты от повышенной влажности. Не защищенный от влаги прибор спровоцирует короткое замыкание, о возможных последствиях известно каждому.
Поэтому выбор вытяжного вентилятора для ванной нужно делать в специализированных отделах сантехники. Для работы во влажной среде подходят низковольтные модели напряжением 12-24 В.
В зависимости от степени защиты от влаги изделиям присваивается класс влагозащищенности (IP) в соответствии с международным стандартом IEC 60529.
Минимальный класс для устройств в ванной комнате должен быть IP44 или IP24, где первая цифра показывает, от чего способен защитить корпус, а вторая («4») указывает на защиту от брызг, падающих в любом направлении.
Обращайте внимание на вторую цифру, она не должна быть менее 4. Максимальная степень защиты IP68 – для пыленепроницаемых приборов, выдерживающих погружение глубоко под воду
Уровень шума
Уровень шума отдельных вытяжных моделей некоторых производителей
Включенный вентилятор для ванной шумит, что обусловлено вращением лопастей и работой двигателя. Комфортным уровнем звука работающего устройства считается диапазон в 30-35 дБ днем и до 25 дБ ночью.
Обращайте внимание на этот параметр при покупке. Существуют более дорогие бесшумные, модели
Дополнительные звуки может издавать металлический воздуховод, поэтому, если звуковой комфорт является важной составляющей, то лучше использовать пластиковые трубы
Дополнительные функции
Дополнительные опции делают современные вытяжные вентиляторы для ванной функциональнее и немного дороже. Некоторые из них являются целесообразными в определенных ситуациях, а другие просто делают жизнь комфортнее.
Разберемся, как подобрать оснащение для ванной комнаты.
Обратный клапан
Предотвращает проникновение в комнату воздуха из вентиляционной шахты. При появлении посторонних неприятных запахов установка обратного клапана обязательна.
Кроме запахов, в санузел могут проникать пыль, насекомые и разные микроорганизмы. Оснащение клапаном не сильно повлияет на стоимость прибора.
Таймер
Позволяет задавать интервалы времени между запусками вентилятора. Управление осуществляется посредством механического регулятора либо дистанционным способом.
Более сложные программы позволяют запрограммировать время работы на определенные часы и даже минуты.

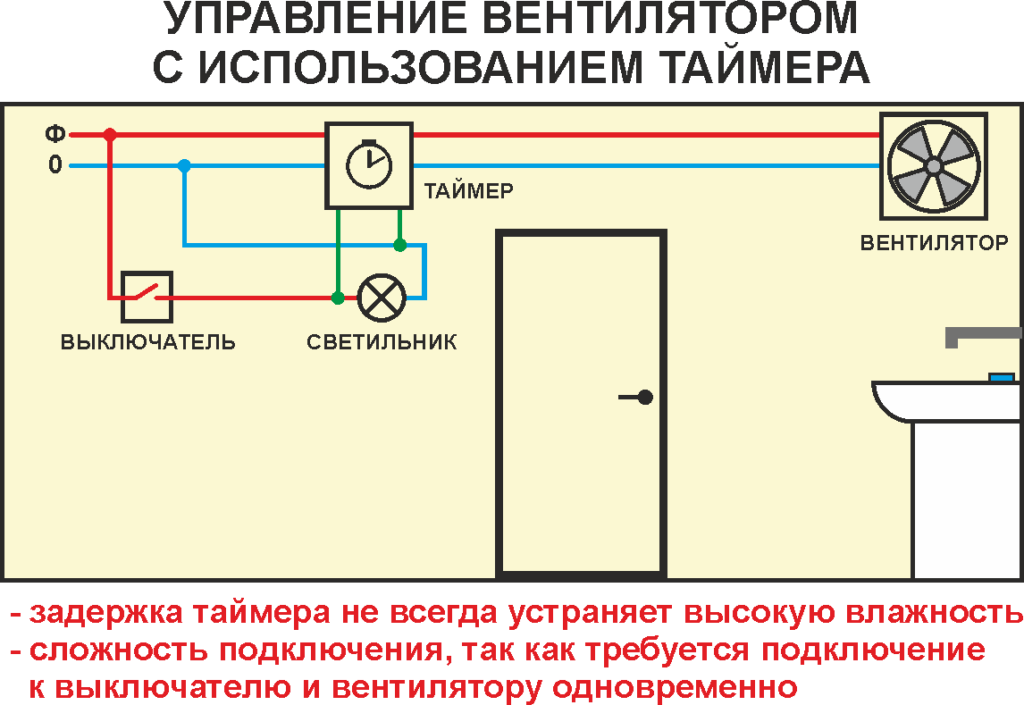

Распространенный режим работы таймера: когда вентилятор подключен к выключателю света ванной, он продолжает работать некоторое время даже после выключения света. После настройки включать и выключать прибор вручную не нужно.
Датчик движения
Зачастую связан с общим освещением комнаты, то есть когда кто-то входит в санузел, то происходит одновременное включение света и вентилятора.
Обычно такие датчики работают совместно с таймером, чтобы отсрочить отключение проветривания на определенное время. Несомненный плюс: можно не использовать выключатель.
Датчик влажности воздуха
Интересное решение для вытяжного вентилятора в ванной с подсветкой
Когда влажность в помещении превысит норму, датчик даст команду вентилятору включиться. После нормализации влажности произойдет отключение прибора.
Другое название устройства – гидростат. Продвинутые модели позволяют самостоятельно изменять порог срабатывания, но стоят существенно дороже.
Прочие параметры
Выбирая лучший вытяжной вентилятор для ванной, следует обратить внимание на параметры:
Уровень шума. Ненавязчивым будет звук до 35 дБ. Постоянный шум негативно скажется на психологическом состоянии, способствует утомлению.
Способ монтажа. Приборы могут быть накладными, потолочными, встраиваемыми. Последние пользуются спросом благодаря малозаметности, эффективности, легкости монтажа в вентиляционный канал.
Безопасность. Поскольку в вентилятор подается электроэнергия, прибор должен быть надежно защищен от влаги. Оптимальный класс защищенности — от IP44.
Дополнительные функции. Благодаря им пользователь сможет регулировать мощность, устанавливать пограничный уровень влажности в помещении для автоматического включения/выключения. Вентиляторы, оборудованные датчиком движения, автоматически включаются при посещении ванной комнаты и выключаются, если помещение пустое
Особенно важно наличие обратного клапана, благодаря которому пыль из воздуховода не проникает в помещение. Некоторые модели оснащены пультом д/у, позволяющим устанавливать режим работы прибора на расстоянии.
Диаметр
Самый маленький диаметр — 80 мм, самый большой — 200 мм. Стандартные воздухообменники имеют диаметр, кратный 20 мм, поэтому устройство с d 90 мм найти будет очень сложно. Лучше взять меньший по размеру прибор, тогда не придется разбивать стену. Достаточно взять гофру нужного размера, вмонтировать в нее устройство, а оставшиеся пустоты залить монтажной пеной.
В топ вытяжных вентиляторов для ванной входят наиболее ходовые модели, отвечающие международным стандартам качества и не вызывающие массовых недовольств у потребителей.
Когда нужно задуматься о выборе вентилятора
Качество вентиляции в ванной комнате или в совмещенном санузле легко почувствовать, как только ты туда попадаешь. В этих помещениях вода используется часто и в большом количестве, и, если есть проблема с воздухообменом, рано или поздно это становится заметным. Ситуацию усложняют небольшие размеры комнаты, резкие колебания влажности и температуры, особенности стеновой облицовки. Все вместе становится причиной следующих явлений:
- Появляется неприятный запах, распространяются колонии плесневых микроорганизмов, которые в дальнейшем могут стать причиной аллергии.
- Когда система естественной вентиляции не справляется, конденсат на трубах и зеркалах не успевает высыхать. Портится отделка и мебель, в швах между плиткой появляются потемнения.
Все эти признаки упадка имеют тенденцию к нарастанию, поскольку вентиляция, основанная на естественной циркуляции воздуха, не имеет ресурсов, чтобы нарастить эффективность. Что касается частного дома, то влажность может появиться из-за ошибок при проектировании и обустройстве стеновых приточных клапанов или вентканалов.

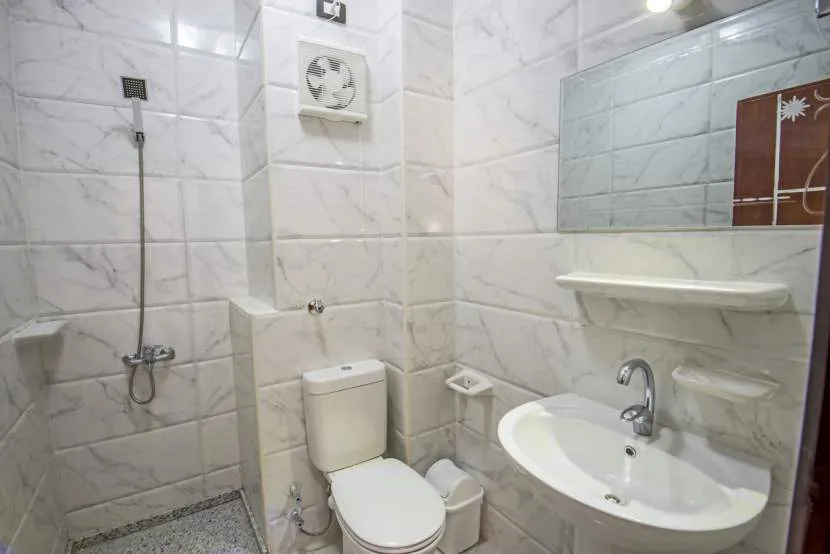

Система вентиляции защитит отделку и мебель в ваннойИсточник airkinglimited.com
Ситуация заставляет задуматься о выборе вентилятора для ванной комнаты. Хорошей новостью является тот факт, что недорогое бытовое устройство способно обеспечить качественную вентиляцию и решить все сопутствующие проблемы. Прибор наладит принудительную циркуляцию воздуха в помещении и восстановит оптимальный микроклимат.
Какими бывают вентиляторы бытового назначения по конструкции
Если сравнивать с производственными вентилирующими устройствами, у бытовых вентиляторов меньше размер и мощность. Их используют для обустройства вытяжной вентиляции, и встраивают в стену или в потолок. По конструкции (и способу забора воздуха) они делятся на два типа: центробежные (радиальные) и осевые (канальные).

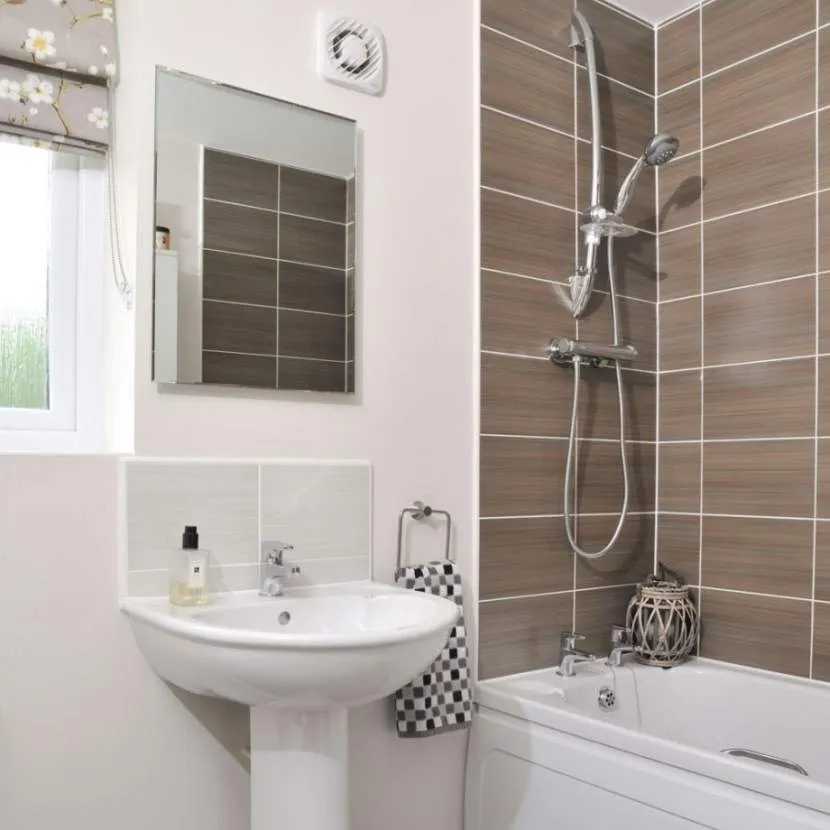

Классическое настенное размещение вентилятораИсточник corinthianinc.com
Центробежные варианты обладают следующими особенностями:
- Устройство изготавливается в виде цельного корпуса; лопасти закрепляются на специальном кольце. Благодаря такому расположению воздух попадает внутрь спереди, вдоль оси вращения, а выходит через боковую стенку (под углом 90°).
- Благодаря конструкции центробежные модели отличаются высокой производительностью, и способны перемещать большие объемы воздуха на значительное расстояние.
- Они наиболее эффективны в помещениях большой площади (от 10 квадратов); отличаются повышенным уровнем шума, нередко требуют дополнительной шумоизоляции.
Главное отличие осевых конструкций – двигатель с внешним ротором, к которому прикрепляется крыльчатка (рабочее колесо, напоминающее пропеллер). Это обусловливает следующие особенности моделей:
Воздух поступает на крыльчатку, захватывается ее лопастями и дальше двигается параллельно оси ротора.

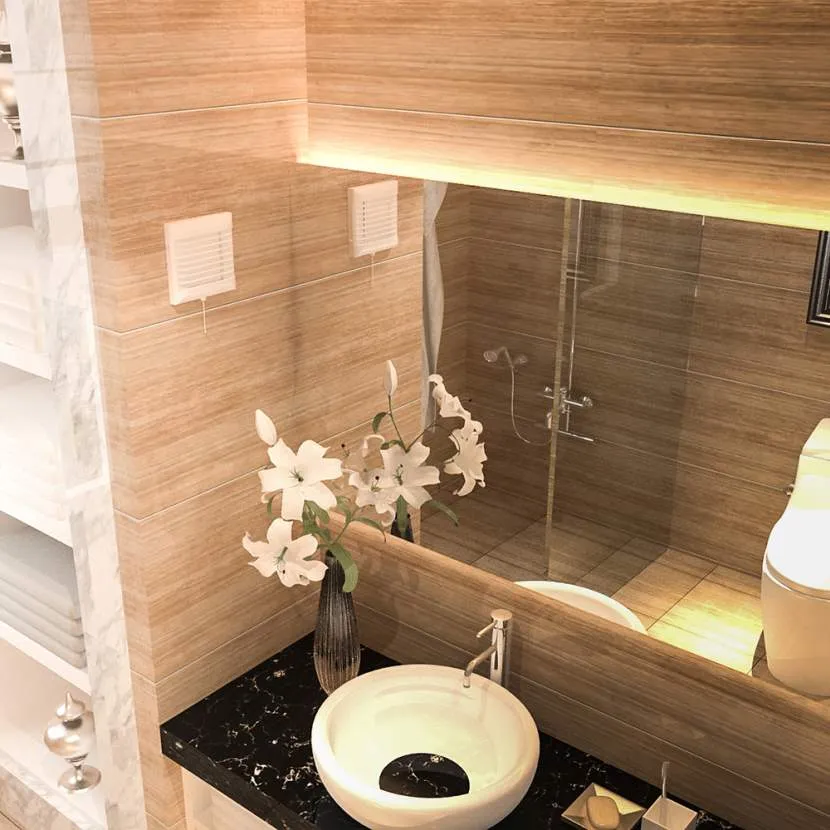

Осевые конструкции отличаются аккуратными размерамиИсточник plitka.kiev.ua
- Для конструкций характерны небольшие размеры, но и производительность также средняя. Они отличаются низким энергопотреблением, и шума производят немного.
- Осевые агрегаты идеально подходят для небольших помещений, если выход вентиляции находится не далее, чем в 2 м от места установки.
Исходя из особенностей конструкций, вопрос, какой вентилятор выбрать для ванной комнаты, зависит от габаритов помещения. Если ванная небольшая, подойдет осевая модель. Если входящие условия меняются: площадь превышает 8 квадратных метров, или у системы большая протяженность каналов, лучше остановиться на центробежном вентиляторе. Конечно, он обойдется дороже, зато будет по-настоящему эффективным.
Поскольку ванные в большинстве своем – небольшие помещения, выбор делают в пользу осевых бытовых моделей, технические характеристики которых подбираются под площадь комнаты. В условиях небольших помещений они обладают следующими преимуществами:
Простая конструкция, из-за чего вытяжное оборудование легко устанавливается и обслуживается, а также обладает длительным сроком службы.
Модель со светодиодной подсветкойИсточник allegroimg.com
- Небольшие размеры, из-за чего устройство можно закрепить на стене или спрятать в вытяжном канале.
- Во многих моделях можно управлять работой: менять производительность, регулируя скорость вращения.
- Предложение на рынке разнообразно по функционалу, по дизайну и по материалу изготовления лопастей.
Выбор вытяжки
Прежде всего стоит решить, какой мощности вытяжка Вам нужна. Количество перерабатываемого воздуха напрямую зависит от диаметра вытяжки. Вентиляторы могут иметь диаметр трубы от 8 до 15 см. Чем новее дом, тем больший диаметр трубы стоит выбирать.
Еще один важный показатель при выборе вытяжки – защита вытяжного вентилятора от влаги.
Важно помнить о том, что покупать лучше модель вытяжки, которая специально предназначена для ванной, так как это поможет в дальнейшем не сталкиваться с проблемами проводки.
Старайтесь выбирать надежные модели, которые смогут прослужить как минимум несколько лет. К сожалению, не все производители могут гарантировать качество выпускаемой продукции. Как правило, чем дольше срок гарантийного обслуживания, тем качественнее изделие.
Требования к вытяжным вентиляторам
Требования, предъявляемые к системе вентиляции, основаны на безопасности и эффективной эксплуатации, поэтому пренебрегать ими владельцам квартир не рекомендуется. Перечислим основные правила:
- Уровень шума для вентиляционного оборудования, устанавливаемого в жилом доме, не может превышать 30 дБ. В ванной должны применяться лишь бесшумные бытовые устройства.
- Для обеспечения максимального уровня тяги в канале потолочная вытяжка располагается напротив входной двери, из которой она осуществляет забор свежего воздуха.
- Прибор требуется устанавливать максимально отдаленно от электронагревательных механизмов, поскольку он выдерживает воздействие температуры до 50 градусов. При её повышении до критического уровня вентилятор выходит из строя.
- Мощность, производительность и показатель потребления энергии устройства зависят от объема помещения и частоты использования оборудования.
- Шахта канала вентиляции должна быть чистой. Нормативы по установке и показателям вентиляционных систем указаны в СНиП 41-01-2003. В данном документе описывается максимально допустимый уровень содержания пыли в вентканале и норма воздухообмена.
Вентиляторы для ванной делятся на три вида: осевые, центробежные и радиальные.
Осевой вентилятор похож на пропеллер: лопасти крутятся – воздух перемещается. Он подходит для квартир, так как хорошо прокачивает воздух через короткий вентиляционный тоннель и прост в установке (монтируется непосредственно в вентиляционное окно). Для частного дома с несколькими этажами он не подходит — не хватит мощности.
Центробежный вентилятор работает мощнее осевого, чуть выше у него и фоновый шум. Подходит такой аппарат для помещений более 12 кв.м. Эти вентиляторы массивнее осевых, но при установке их можно прятать в стену. Выпускаются в прямоугольном и округлом сечении.
В радиальном вентиляторе воздух перегоняет специальное лопаточное колесо. Если его лопасти загнуты назад, он работает более продуктивно, если вперед — более тихо.
Виды вытяжных вентиляторов для ванной и туалета

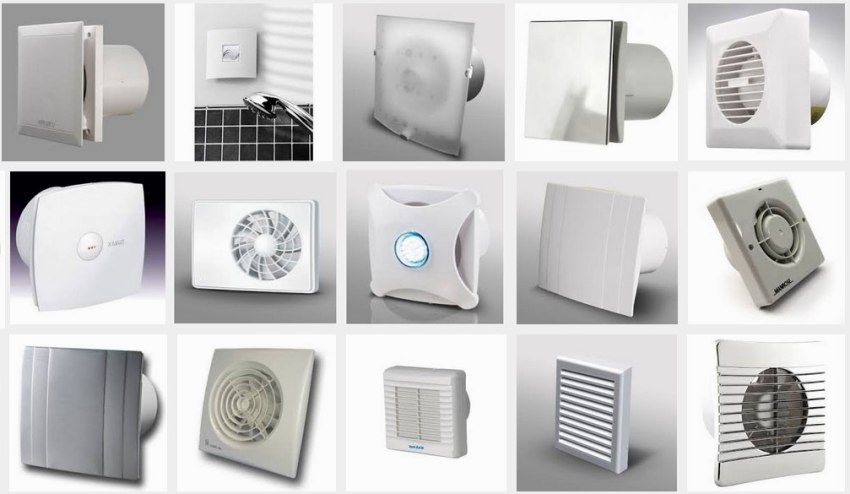

Разные виды вытяжных вентиляторов для ванной и туалета
Подбирая вентилятор в ванную, нужно определиться с его типом и размером.
По месту крепления изделия бывают потолочные, настенные, канальные. Наибольшее распространение получили настенные варианты. Они удобнее в обслуживании и монтаже.
Потолочные лучше по производительности, эффективности, чаще используются для просторных комнат. Канальные устанавливаются внутри воздуховода, что вызывает определенные трудности при монтаже и чистке.
По типу конструкции различают нижеперечисленные виды вентиляторов.
Осевые вентиляторы
В общем виде это двигатель с крыльчаткой (лопастями) в цилиндрическом корпусе. Воздух перемещается параллельно оси вращения мотора. На входе стоит коллектор для улучшения аэродинамических характеристик.
Устанавливаются в отверстия вентканала на стене или потолке. Обладают хорошим КПД, производительностью более 100 кубометров в час, подходят для стандартных ванных комнат многоквартирных домов.
Современные изделия имеют пониженный уровень шума, малое энергопотребление, высокую эффективность. Однако некоторые старые и дешевые модели работают шумно.
Разнообразие корпусов позволяет подобрать нужный прибор под любой интерьер. Этот вид устройств пользуется популярностью благодаря доступности, простоте монтажа и легкому обслуживанию.
Радиальные (центробежные)
Состоят из спирального кожуха, в котором установлено колесо с лопастями и электродвигателем. Способны работать с большими объемами воздуха.
При вращении колеса с лопастями, расположенными определенным образом, воздух засасывается в промежутки и начинает двигаться в радиальном направлении.
Далее, под воздействием центробежной силы воздушный поток сжимается, попадает в спиральный кожух, из которого выходит в выпускное отверстие.
В цилиндрическом корпусе вращается колесо с лопатками, располагающимися на одинаковом расстоянии параллельно оси вращения. В зависимости от направления лопаток, бывают варианты с односторонним и двусторонним всасыванием.
Односторонние изделия расходуют на 20% меньше электроэнергии, легко переносят перегрузки при перекачке больших объемов воздуха. Двусторонние разновидности при меньшем диаметре обладают увеличенной эффективностью, пониженным уровнем шума.
Преимущества:
- компактность;
- экономичность;
- малошумность;
- высокая производительность.
К недостаткам относится более высокая стоимость по сравнению с осевыми моделями.
Канальные
Канальные варианты имеют простое устройство, подходят для использования во влажных помещениях большой площади.
Выпускаются в прямоугольных и круглых корпусах, которые встраиваются на входе или выходе воздуховода, но чаще внутри него – в проточной части.
Выручают, когда мощности осевого изделия не хватает для нормального функционирования вентиляции.
Преимущества:
- универсальность – подходят для круглых и квадратных труб;
- низкий уровень шума при высокой мощности;
- высокая производительность.
Недостатки:
- не рекомендуется ставить в гибкие воздуховоды, т. к. они могут не выдержать сильной тяги;
- в некоторых случаях повышается уровень шума при вхождении в резонанс с воздуховодом;
- высокая стоимость;
- сложность монтажа и обслуживания.
При установке на входе в вентиляционное отверстие потребуется дополнительная деталь – анемостат, для защиты системы вентиляции от конденсата. Чтобы уменьшить шум, применяют звукопоглощающие материалы, резиновые вставки.
Для эффективной работы вентилятор должен составлять герметичную конструкцию с воздуховодом.
Вентиляторы для ванной подразделяются еще по нескольким характеристикам.
С ручным управлением
Включение и выключение такого вытяжного варианта выполняется при помощи веревочки (шнура).
Выключатель располагается снаружи или встраивается. Как правило, встроенный прибор подключают к выключателю света в ванной.
При этом экономится энергия, но вытяжка не успевает откачать влажный воздух.
В некоторых моделях предусмотрен шнурок, связанный с выключателем, который позволяет запускать устройство при выключенном свете и наоборот.
Автоматические
Справа внизу расположен датчик движения.
Вентиляторы со встроенными датчиками влажности, работающие самостоятельно. При повышенной влажности датчик срабатывает, давая команду на включение прибора.
Когда уровень влаги нормализуется, прибор выключится. Есть модели с датчиками движения, с таймерами, подключенные к системе «умный дом». За все эти дополнения придется доплачивать.
Размеры и другие основные технические характеристики
Чтобы выбрать правильный размер вентилятора для ванной комнаты, начать надо с определения диаметра воздуховода; именно от него зависит размер патрубка вытяжного оборудования. Производители выпускают изделия стандартных габаритов, и большинство моделей имеют диаметр 80, 100, 120, 125 и 150 мм, что соответствует строительным нормам.

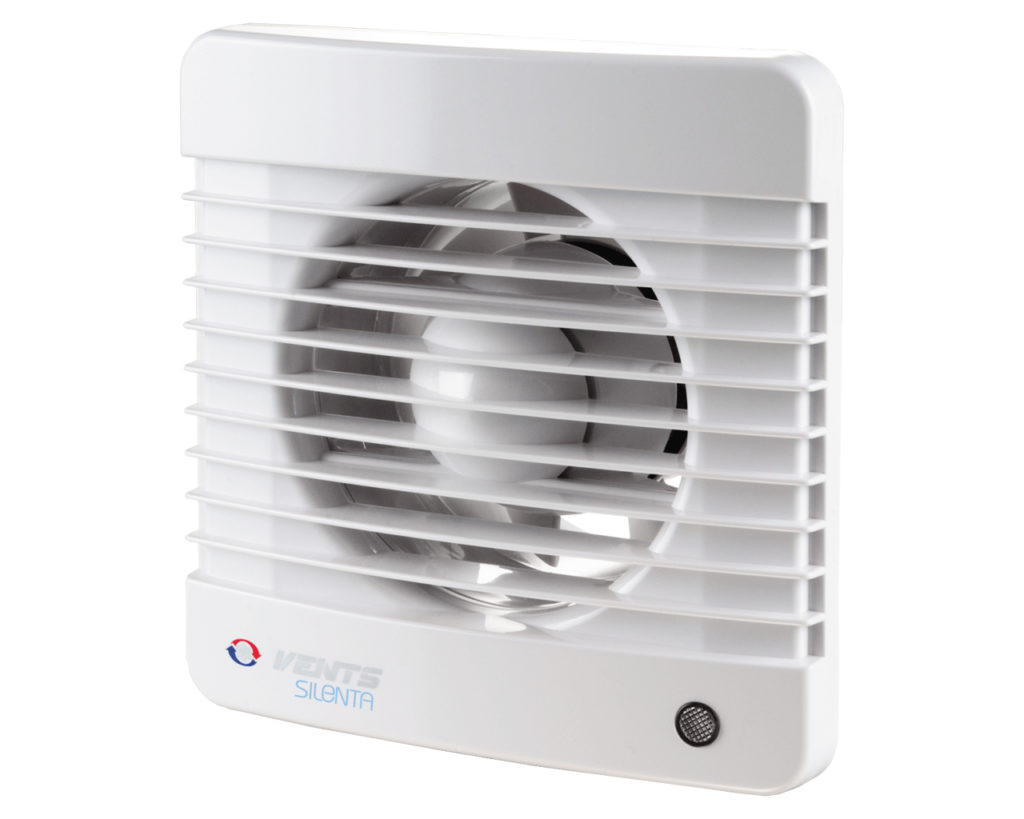

Диаметр модели подбирают по размерам воздуховодаИсточник epicentrk.ua
Бытовой вентилятор – техника намного менее сложная, чем стиральная машина или холодильник, но ее работа также описывается техническими параметрами. Если вы намерены обеспечить комфортные условия в ванной, необходимо познакомиться со следующими ее характеристиками:
Производительность. Показывает, какой объем воздуха будет заменен за час. Данные о производительности обязательно указываются в техническом паспорте; у бытовых моделей она находится в промежутке 50-250 м³/ч.
Уровень шума. Самый тихий вытяжной вентилятор шумит не громче, чем на 30-35 дБ, чему способствует оптимизированная конструкция крыльчатки и элементы, подавляющие вибрацию. В целом, уровень механического и аэродинамического шума должен соответствовать строительным и санитарным нормам (шумными считаются модели на 35-55 дБ).
Безопасность (влагозащита). Как и любое электрическое устройство, вентилятор, предназначенный для эксплуатации в ванной, санузле или на кухне, оснащается защитой от влаги в любом виде
Обращайте внимание на устройства с маркировкой IP 44 и IP 45.

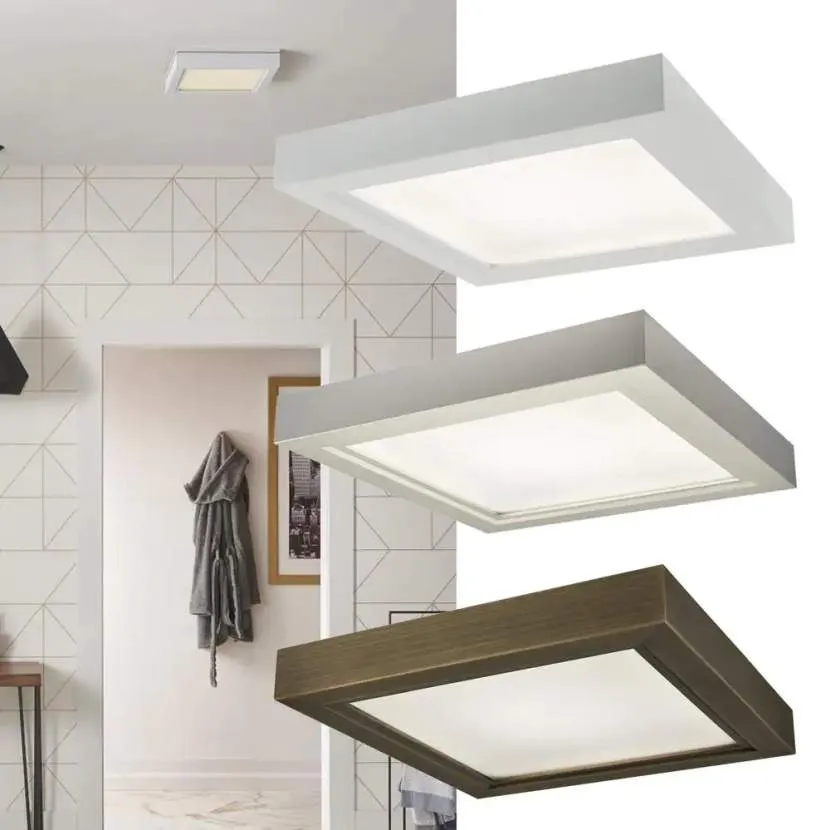

Многие модели выпускаются в нескольких цветахИсточник thdstatic.com
Способы монтажа вытяжки для ванной комнаты
Весь процесс установки вытяжных вентиляторов настолько прост, что не подлежит обсуждению, но при этом существует два способа, которые популярны среди владельцев квартир. При этом один вариант рекомендуется производителями вытяжных вентиляторов, а другой способ можно отнести к народному, хотя он при этом не менее надёжный.
- Если демонтировать с вентилятора верхнюю крышку и пыльник, то там можно обнаружить четыре отверстия, размещённые по углам корпуса, которые и предназначены для крепления вытяжного устройства. К неудобству такого крепления можно отнести необходимость высверливать в стене из кирпича, а иногда и бетона отверстия под саморезы, а это возможно только при наличии хорошего перфоратора.
- Более простым, но при этом не менее надёжным считается народный метод крепления вытяжки в ванной комнате. Суть способа заключается в том, что вытяжка крепится не саморезами, а клеевым составом или силиконом. Придумать более простой и быстрый способ монтажа вентилятора просто невозможно. В углах корпуса, где предусмотрены крепёжные отверстия, ставятся крупные капли силиконового клея, после чего прибор вставляется в вентиляционный канал и прижимается, пока силикон не схватится. При этом чтобы снять вентилятор в случае ремонта или замены нужно просто срезать клей при помощи ножа.
Естественно, после крепления вытяжки в ванной её нужно подключить к электрической сети, что не должно вызывать особых затруднений. В воздуховод просовываются провода из распределительной коробки. На фазе провод разрезается и в разрыв монтируется выключатель. Если речь идёт об автоматическом устройстве, то здесь все ещё проще, так как отпадает надобность в выключателе.
Устройство вытяжной системы в ванной комнате
Вытяжное устройство для ванной – не что иное, как простейшая система вентиляции с принудительным принципом действия. Основными частями вентиляционной системы являются две составляющие – воздуховод, соединяющий помещение с центральным стояком вентиляции и электрический вентилятор. Но, несмотря на простоту конструкции, она полностью справляется с возложенными на неё обязанностями.
Если говорить о стандартной вентиляционной системе, то она работает по приточно-вытяжному принципу и не требует установки вентилятора. При этом очень часто второго воздуховода попросту нет, а приток свежего воздуха будет обеспечиваться благодаря естественному проветриванию помещения через открытые окна или двери.
Хочется отметить, что в последнее время из-за популярности установки металлопластиковых конструкций с высокой степенью герметичности воздуховод, основной функцией которого является отвод воздуха из ванной комнаты, работает в обратном направлении, затягивая неприятные ароматы из центрального вытяжного стояка.
Также это может происходить из-за частичной или полной засорённости вентиляционных каналов. Это в основном присуще квартирам в многоэтажках. Именно поэтому многие домовладельцы устанавливают в ванных комнатах принудительные системы отвода воздуха из помещения.
