Вентиляция в бане своими руками — как организовать ее правильно?

Способы устройства естественной вентиляции

Плотный и тяжелый холодный воздух всегда опускается вниз, а нагретый вытесняется им и поднимается вверх. Так возникают движущиеся воздушные потоки в помещениях с любым обогревательным прибором. Но без притока свежего воздуха он не обновляется, а просто перемещается.

Если в нижней части стены сделать отверстие, через него будет поступать воздух с улицы, если его температура там ниже, чем в помещении. А через отверстие наверху он будет вытягиваться. Это и есть естественная вентиляция.

Схема движения воздушных масс в обогреваемом помещенииИсточник e-derslik.edu.az

Этот элементарный закон физики и используют, когда задумываются о том, как сделать вентиляцию в бане своими руками без использования каких бы то ни было механизмов. Как правило, естественной вентиляции без принудительного забора воздуха для небольшой бани вполне хватает. В отличие от жилых помещений, в которых летом бывает так же жарко, как на улице, температура в бане всегда выше.

Но в ней необходимо поддерживать комфортную для приема процедур температуру, причем так, чтобы не образовывались сквозняки, и не было резкого перепада от жары на полке до холода на полу. Для этого воздушные потоки должны двигаться по определенной траектории, которую задают посредством размещения приточных и вытяжных отверстий в конкретных местах.

Вентиляция через дымоход

Проще всего решить проблему, как сделать вентиляцию в парилке, если в ней расположена топка печи с поддувалом. Оно послужит для вывода отработанного воздуха через дымоход, в котором во время горения топлива возникает тяга. Но работать эта схема будет только при условии притока воздуха извне.

Приоткрытая дверь в парнуюИсточник prodverivdome.ru

Приток можно обеспечить такими способами:

• время от времени слегка приоткрывать дверь в парилку;
• сделать в двери небольшую щель 1 см или оставить такой же зазор между дверью и полом;
• если сруб бани не обшит, такую щель можно оставить между первыми венцами, находящимися ниже уровня пола, при условии, что доски не уложены плотно;
• сделать специальный проем в стене напротив печи на высоте 20-30 см от пола.

В любом из этих случаев холодный поток, проникающий в помещение, двигается к источнику тепла и вытесняет вверх уже нагретый им воздух. Он при движении прогревает все помещение, постепенно остывая и опускаясь вниз. Здесь он втягивается в поддувало и выводится через дымоход на улицу.

Схема движения воздухаИсточник i.ibb.co

Этот способ как сделать вентиляцию в парной не самый надежный и эффективный, так как большая часть свежего воздуха сразу втягивается в печь. Поэтому ещё во время строительства бани желательно продумать другие варианты с устройством продухов в стенах.

Вентиляция через продухи

Чтобы воздухообмен не зависел от работы печи, для притока и вывода воздуха в стенах устраивают специальные отверстия. Она гарантированно будет работать при соблюдении следующих условий:

• вытяжное отверстие размещают под потолком бани – там, где скапливается разогретый воздух;
• приточное отверстие должно располагаться невысоко над полом на противоположной стене, чем ближе к печи, тем лучше, чтобы втягиваемые холодные потоки не били по ногам;
• оптимальное расстояние по вертикали между продухами должно составлять 150-200 см;
• сечение вытяжного отверстия должно быть больше.

Холодный воздух сразу попадает в зону нагреваИсточник ventilation-conditioning.ru

Идеальное расположение приточного продуха – за печью. Поступая в помещение, он сразу начинает греться, вытесняя уже горячую воздушную массу вверх и в сторону вытяжки. Поэтому в парной не образуется холодных потоков и уровней с заметно разной температурой.

Если вы хотите знать, как правильно сделать вентиляцию в бане и парилке, предусмотрите эту схему ещё на этапе проектирования и до установки печи

Также важно обязательно сделать перепад по высоте между вентиляционными отверстиями. Если они будут находиться примерно на одном уровне, это приведет к возникновению сквозняка и быстрому проходу свежего воздуха по прямой, без циркуляции в помещении. Вытяжка естественной вентиляцииИсточник stroyfora.ru

Вытяжка естественной вентиляцииИсточник stroyfora.ru

Вытяжка естественной вентиляцииИсточник stroyfora.ru

Чтобы иметь возможность регулировать проветривание или ограничивать доступ в парилку слишком морозного воздуха, нужно предусмотреть крышки или задвижки для продухов.

Преимущества естественной вентиляции заключаются в том, что она работает без использования устройств, которым необходимо питание от сети и которые могут ломаться. Её монтаж и эксплуатация не требуют больших затрат.

Отдельно стоящая баня: как проветривать?

Древесина – это идеальный материал для строительства бани. Свойство дерева «дышать» обеспечивает естественный воздухообмен. Но даже деревянные строения нуждаются в качественной вентиляции, чтобы дерево после обильного смачивания высыхало как можно быстрее.

Поступление чистого воздуха через дверную решетку

Значение имеет печь в бане – она участвует в процессе воздухообмена. Выталкивание использованного воздуха из парной происходит при помощи остывшего пара, который опускается из-под потолка. Горячий пар попадает туда при попадании воды на каменку печи. «Дышащая» древесина и горячий пар создают оптимальные условия для создания эффективного естественного воздухообмена

При обустройстве вентиляции в деревянной бане важно грамотно организовать поступление свежего и удаление отработанного воздуха без потери комфортной температуры внутри парилки

Через отверстие около печи (1) поступает свежий воздух. Его небольшая часть (2) проветривает пространство под полками. Нагретая часть воздуха (3) поднимается наверх. Остывая, она спускается (4). Остывший воздух удаляется благодаря тяге через вытяжное отверстие (5)

При укладке сруба изначально нижние венцы делают свободными для обеспечения свободного проникновения внутрь свежего воздуха. Также воздух проникает внутрь через щели вокруг дверного проема. Чтобы он как можно быстрее нагревался, печь ставят как можно ближе к двери. Для поддержания процесса горения в каменке в просторной парной, потребуется подвести отдельный воздуховод.

Способы вентилирования помещения с печью-каменкой внутри

Куда же удаляется отработанный воздух? Он выходит через дымоход, при условии, что отопление каменки происходит непосредственно в парилке. В этом случае, если печь установлена правильно, дополнительные отверстия монтировать не надо, за исключением небольшого продуха размером 20 х 20 см в стене. На время обогрева парной и помывки его закрывают с помощью плотной затычки. Такое отверстие не потребуется, если в парилке есть окно. Чтобы оптимизировать процесс, можно изготовить окошко в моечную. Из нее обустроить отверстие или окно, выходящее на улицу, чтобы за один раз проветрить и просушить оба помещения.

Таблица. Наиболее распространенные схемы вентиляции парной с печкой каменкой

Иллюстрация Описание Вариант 1 Свежий воздух поступает через приточное отверстие, расположенное вблизи к печи на расстоянии 20-30 см от пола. Поднимаясь, холодный воздух вдоль стены поднимает и продвигает более легкий горячий воздух в сторону вытяжного отверстия на противоположной стене. В результате помещение прогревается, а наиболее прогретый воздух концентрируется на верхних полках. Если движения воздуха слабое, то верхнее вытяжное отверстие оснащают вентилятором. В ином случае необходимо предусмотреть наличие задвижки. Вариант 2 С условием установки вентилятора, приточное и вытяжное отверстие можно расположить на одной стене. Холодный воздух направляется в сторону печи, здесь он смешивается с прогретой воздушной массой и поднимается наверх. Эту схему вентилирования удобно использовать в бане-пристройке, имеющей одну свободную стену. Вариант 3 Если в бане смонтирован протекающий пол, то можно использовать эту схему вентилирования. Воздух поступает через отверстие около печи. Когда он прогревает верхнюю часть помещения, то устремляется вниз, в щели дощатого настила, попутно избавляя его от излишков влаги. Вытяжное отверстие монтируется в закрытом канале, не совмещенном с парной. Тягу можно повысить с помощью вентилятора. Вариант 4 Удаление воздуха через дымоход выполняется при непрерывной работе печи. Дымоход выполнял функцию вытяжки для удаления теплого сухого воздуха. Для этого печь-каменку, оборудованную дымоходом, располагают непосредственно в парилке. В нижней части печи есть поддувало – через него удаляется отработанный воздух

Важно при этом обеспечить поступление свежего воздуха в помещение. Для этого в нижних венцах сруба оставляют щели или снизу подрезают дверь на 1 -1,5 см. Можно смонтировать приточное отверстие под полками на противоположной стене.Важно! Чтобы воздух удалялся печь не должна потухать

Можно смонтировать приточное отверстие под полками на противоположной стене.Важно! Чтобы воздух удалялся печь не должна потухать

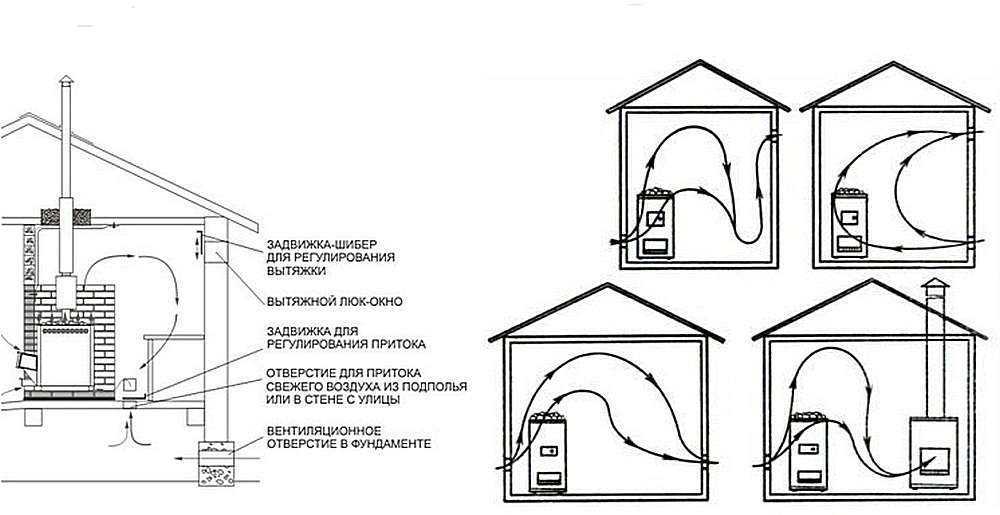

Схемы вентиляции в парной

Баня и, соответственно, сама парная строятся с учетом потребностей того, кто собирается ими пользоваться. Размер, расположение, конкретное устройство вентиляционных каналов должны соответствовать объёму, архитектурной задумке и используемому строительному материалу.

Принцип работы встроенной вентиляции в парилке бани основан на простых законах физики. Холодный воздух, попадая в помещение парной через приточный люк, быстро нагревается и поднимается к потолку, выталкивая уже отработанный горячий воздух в выводящий вентканал.

Основная схема размещения каналов подачи и забора воздуха в парной:

• Входное отверстие для поступления воздуха извне устанавливают выше горизонта пола, предпочтительно рядом с печью.
• Канал для выхода использованного, загрязненного воздуха должен находиться ниже потолка на 10-12 см.
• Для полноценной циркуляции воздушной массы вентканалы целесообразно располагать на противоположных стенах.
• Размеры вентиляционных входов и каналов должны быть одинаковыми и зависят от объёма помещения.
• Нормы пожарной и санитарной безопасности требуют полную смену воздуха в парной через четыре часа.
• Устройство вентиляции в парилке предусматривает жалюзи на входных и выходных отверстиях (для регулирования уровня циркуляции).

Существует множество способов сооружения вентиляции в парилке в бане. Рассмотрим самые популярные схемы:

Вариант 1

• входное отверстие находится сразу за печкой, в полуметре от пола, с естественной вентиляцией и заслонкой;
• вытяжка расположена в стене напротив, не выше 20-30 см от пола, с встроенным вентилятором.

Эта схема позволяет регулировать равномерное нагревание воздуха и постоянную циркуляцию.

Вариант 2

• воздух попадает в парилку через вентканал с выходом за каменкой (от пола маленькое расстояние, не выше 20 см, с естественной вентиляцией и заслонкой)
• отток происходит через люк в стене напротив (от потолка ниже на 20 см, с встроенным вентилятором)

Очень простой принцип действия, так как воздух быстро нагревается и вентилятором протягивается через всё пространство парилки. Минус данной схемы в слабой внутренней циркуляции воздуха.

Вариант 3

• труба для поступления воздуха находится в стене напротив печи (на высоте 30 см относительно пола, с естественной вентиляцией и заслонкой)
• вытяжка для оттока воздуха размещается на одной стене с приточным люком  (ниже уровня потолка на 30 см, с встроенным вентилятором)

Схема подойдет тем, у кого нет возможности располагать выходы на противоположных стенах парилки. Это наиболее неблагоприятный вариант устройства вентиляции в парной, которого следует избегать.

Вариант 4

• входное отверстие для поступления воздуха располагают на стене, противоположной печи (над полом не выше 20 см, с естественной вентиляцией и заслонкой)
• для оттока воздуха используют трубу печки (воздух вытягивается через затоп и поддувало печи)

Если печка в бане топится постоянно, то такая схема будет приемлемой и позволит сэкономить на монтаже вентиляции в парилке.

Вариант 5

• воздух поступает из отверстия позади печки — каменки (на высоте 20 см над уровнем пола, с естественной вентиляцией и заслонкой)
• вытягивается воздух через отверстия в полу (необходим сток под полом с выходом на улицу и соединенной с ним вертикальной вытяжной трубой, заканчивающейся чуть выше конька бани)

Данная схема подходит только для парилок с прямоточным сходом воды из парной за пределы бани, но, как и предыдущая, позволяет быстрее смонтировать вентиляцию.

Вариант 6

• канал для притока воздуха находится под печкой, с естественной вентиляцией и заслонкой
• отток воздуха происходит через короб, расположенный на противоположной стене от каменки. Канал начинается в 30 см от пола, заканчивается выходом на улицу под потолком, с естественной вентиляцией и заслонкой

У схемы есть отдельное название – Басту, так как это система вентиляции шведской парной с электропечью, которая отлично функционирует и в парилке русской бани. Вентиляция Басту позволяет добиться равномерного прогрева воздуха и не даёт неприятным запахам подниматься, вытягивая их на уровне пола. Этот вариант подходит при условии, что воздух будет поступать из того же места, куда будет уходить. Короб вытяжной вентиляции необходимо огородить деревом для исключения возможности ожогов.

Стандартные схемы вентиляционных систем

Механическая схема

Одновременно является самой дорогой, но и самой эффективной. Для комплектации понадобятся вентиляционные клапаны для сауны, фильтры, диффузоры, устройство для нейтрализации шумов и иные компоненты.

Естественное вентилирование

Такой тип вентиляции сауны и парилки считается самым легким для организации своими руками. Но это можно сказать лишь о процессе ее установки, потому как достаточный воздухообмен можно организовать лишь после точных просчетов. К тому же, у такой системы присутствует и ряд отрицательных моментов. К примеру, она зависима от скорости ветра и его направленности.

Приточно-вытяжная система вентиляции

Такую вытяжку в сауне можно по праву считать наилучшим решением инженерной мысли. В ней сочетаются: эффективность, невысокая стоимость и ее несложно сделать самому.

Стоит подробнее разобраться в схеме такой вентиляции.

Схемы создания вентиляции своими руками

Теперь вашему вниманию несколько схем, которые позволят в полной мере удовлетворить требования парилки, при этом особого труда не составит сделать вентиляцию в парной своими руками.

1. Входное отверстие устанавливается под каменкой или заводится в нее. Выходное отверстие будет монтироваться на противоположной стене на том же уровне, а на другом конце следует расположить вентилятор, который позволит обеспечить нормальную циркуляцию.

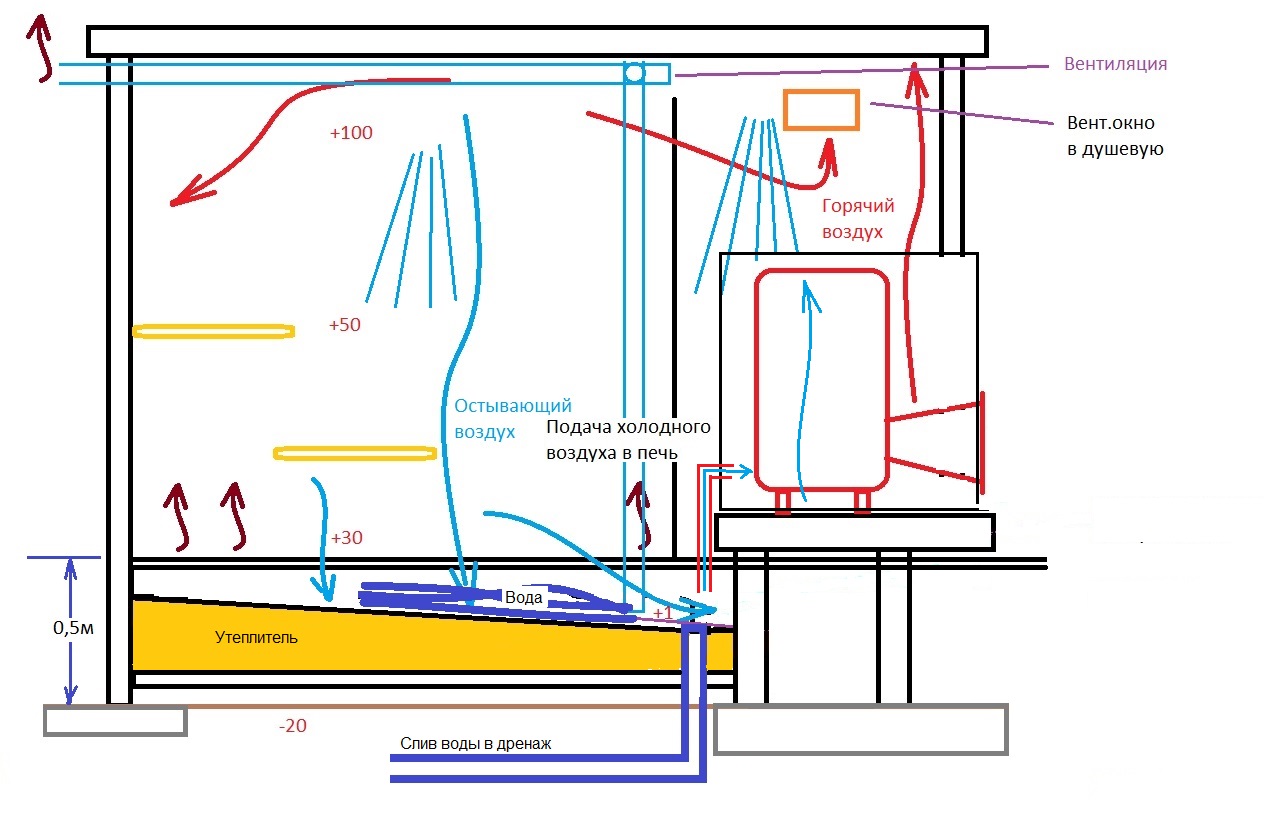

2. Если у вас в полу есть щели для удаления воды, то идеально будет организовать входное отверстие, так же, как и в предыдущем случае. При этом охлажденный воздух будет опускаться к полу, и удаляться через него.
3. Для бань, где топка работает постоянно, можно организовать следующее. Входное отверстие разместить напротив каменки. Отработанные воздушные потоки будут выходить через трубу, которая возьмет на себя роль вытяжки.

Где могут быть приточные и вытяжные отверстия?

Организовать вентиляцию в бане можно несколькими способами. Вот наиболее распространенные:

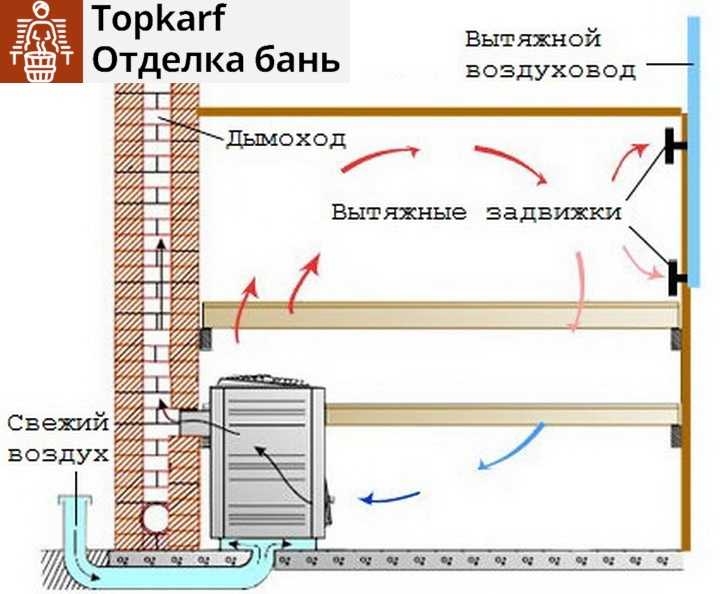

1. Отверстие для притока воздуха выполняется в стене за печью (ближе к низу), а отработанный воздух через отверстия в полу отводится наружу по коробам, проложенным в подполье. Удачный вариант с точки зрения сбережения тепла, плюс подполье за счет усиленного прогрева хорошо защищено от появления сырости и развития плесневых колоний.
2. Входящий поток воздуха направляется не в корпус печи, как в предыдущем варианте, а вдоль нее, для чего приточное отверстие располагают возле теплогенератора у самого пола. За стенкой вдоль противоположного от печи угла вертикально монтируется ведущий наружу короб, в который из помещения ведут два вытяжных отверстия: в метре от пола, под самым потолком — второе.
3. Воздух можно запустить и выше печи – примерно в полуметре над камнями. Тогда вытяжное отверстие следует выполнить в стене напротив, как можно ближе к полу. Циркуляция воздуха обеспечивается принудительно – в вытяжном отверстии устанавливается вентилятор. Преимущество данного способа устройства вентиляции заключается в максимально равномерном прогреве поступающего снаружи воздуха. Отработанный воздух можно использовать для отопления предбанника.

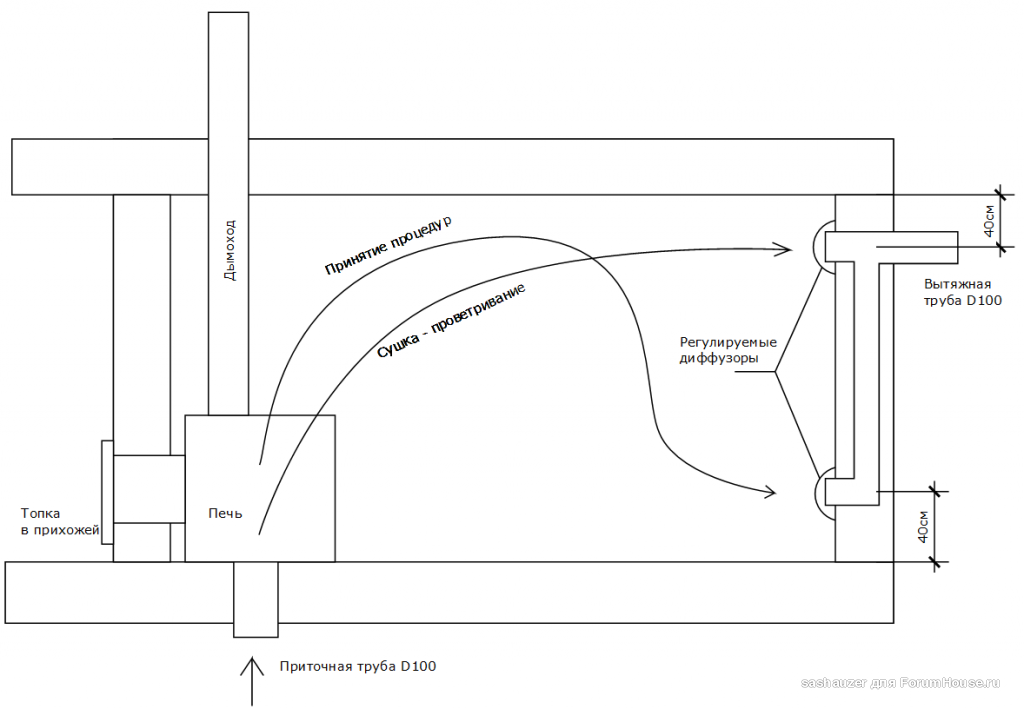

4. Еще один вариант принудительной вентиляции, уместный в парилках с одной наружной стеной (она должна быть расположена напротив печи). Приточное отверстие располагают с одной стороны стены у самого пола (на расстоянии в 20 – 30 см), а вытяжное – в той же стене, только с другой стороны и под самым потолком (на том же расстоянии). В вытяжке устанавливается вентилятор. Поступающий свежий воздух будет достигать печи, и подниматься, нагреваясь от нее. После обхода помещения он будет удален через вытяжное отверстие.

Если в бане устроен решетчатый пол, то есть он набран из уложенных с зазором в 10 – 15 мм досок, вентиляцию можно выполнить по следующей схеме: приточка устанавливается за печью, примерно в 30-ти см от пола; вытяжное отверстие – на противоположной стене под полом.

Инструкция по монтажу

Можно всю систему собрать по винтикам. Для этого потребуются:

несколько труб из оцинкованного металла диаметром 110 мм (обычно используют металлические вентиляционные стояки) длиной 1,25 м. Количество зависит от высоты бани (3-4);

Оцинкованный воздуховод.

• минеральная вата для утепления двух труб на крыше (желательно базальтовая);
• вязальная проволока или пластиковый шпагат для крепления ваты на трубе;
• металлические оцинкованные листы для укрытия утеплителя;
• тройник с заглушкой (для установки вверху);
• переходник со 110 на 180 мм (желательный диаметр цинковых листов, закрывающих утеплитель);
• шибер на нижний клапан;
• решетка на воздухозаборное отверстие;
• саморезы по металлу;
• шуруповерт;
• турбодефлектор;
• болгарка;
• дрель;
• бензопила или электрический лобзик;
• рулетка;
• карандаш или мел.

Вентиляция в бане как сделать правильно своими руками

Вентиляция в бане как сделать правильно своими руками? Что бы ответить на этот вопрос, необходимо понимать, что это комплексное мероприятие, которое включает в себя:

• Вентиляцию парилки
• Вентиляция душевого помещения и туалета
• Вентиляция комнаты отдыха
• Вентиляция фасада при дополнительном утеплении

Вентиляция в бане

Рассмотрим более подробно все эти моменты.
Стандартная схема вентиляции любой бани включает отверстия или каналы, обеспечивающие приток свежего воздуха и вывод отработки в равном объеме с сечением от 24 мм2 на каждый кубометр помещения. Точная общая площадь приточных и вытяжных отверстий для естественного вентилирования и потребность в установке принудительных вентиляторов обосновывается расчетом.

Приведенные нормы актуальны при одновременном нахождении в парилке от 1 до 3 человек. В более просторных банях кратность воздухообмена корректируется с учетом потребности в свежем воздухе от 20 м3/час на каждого человека.

В частных саунах и банях контролировать этот показатель можно путем установки на отверстиях регулируемых заслонок или вводом в схему принудительных вентиляторов, с блоком управления, размещенным в сухих зонах за пределами парилки. При всех преимуществах автоматизированных систем (точность, возможность настройки разных режимов, включение в нужный момент), их установка обходится дороже.

Самостоятельный монтаж таких систем в частных банях (установка вентиляторов блока управления и датчиков) возможен, но их проектирование стоит доверить специалистам.

При ограниченном бюджете или планировании заложения простой системы вентиляции в парилке своими силами выбирается одна из следующих схем:

При обустройстве вентиляции в парилке категорически не рекомендуется размещать приточные и вытяжные отверстия на одном уровне или монтировать каналы для вывода отработки ниже окон или щелей, подающих свежий воздух (исключение делают лишь для систем с принудительными вентиляторами).

Сечение подающих и выходных каналов должны соответствовать друг к другу, отклонения от площади вытяжных каналов в меньшую сторону относят к грубым ошибкам. Максимальная эффективность распределения конвекционных потоков и естественного проветривания парилки достигается при небольшом увеличении диаметра вытяжных каналов.

К общим рекомендациям и требованиям технологии также относят:

Оптимальные результаты достигаются при заложении каналов нужного сечения на этапе строительстве бани, в кирпичных или каркасных стенах, с обязательной изоляцией участков примыкания пеной или утеплителем. Исключение делают лишь для бань из сруба, вентилируемых естественным путем через специально оставленные щели в стенах и через пол. Но при большой площади и интенсивной эксплуатации парилки такого проветривания может быть недостаточно.

Образуемые конвекционные потоки в любом случае не должны препятствовать работе печей. При размещении печи в другом, смежном помещении и обогреве парилки через топочные каналы приточные каналы рекомендуют располагать под настилом пола или размещают как можно ниже. С целью снижения рисков забивки приточных каналов мусором их отверстия закрываются решетками не только снаружи, но и внутри.

Отдельного внимания заслуживает вопрос организации вывода продуктов сгорания. В парилках с газовыми, мазутными или дровяными печами помимо стандартных вытяжных отверстий обязательно закладывается отдельный дымоход и открывающая наружу форточка. Это же окошко используется для залпового проветривания помещения или при необходимости разового увеличения объема поступающего свежего воздуха (например, при эксплуатации парной в интенсивном режиме или недостаточной сухости пара).

Вентиляция в парилке

Принцип работы вентиляции в бане

Чаще всего вентиляцию в бане делают естественной, что значит для ее работы не нужны дополнительные технические приспособления, вроде вентиляторов. Это легко заметно, если посмотреть на фото вентиляции в бане, которая практически всегда работает на простых законах физики – за счет разницы в температурах воздуха внутри помещения и снаружи и происходит вентилирование помещения.

Подобный принцип используется в старых советских многоэтажках и современных домах ниже среднего класса. В первом случае уровень развития технологий еще не позволял их настолько активно интегрировать в постройки, а во втором – желание сэкономить на строительстве и дальнейшем обслуживании.

Вернемся к бане. Самая простая вентиляция банного помещения осуществляется за счет двух окон, или похожих на них отверстий. Первое используется для притока свежего воздуха в баню, а вот через второе уже горячий и влажный воздух уходит на улицу.

Чаще всего оба окна оборудуются задвижками, которые помогают регулировать поток воздуха и его интенсивность. Это заметно на большинстве схем вентиляции в бане.

Кроме того, на чертежах обычно изображают движение потока воздуха во время вентилирования, благодаря чему вы сразу заметите то, как будет проветриваться помещение при данном расположении окон.

Обычно окна устанавливают на противоположных стенах бани, но так, чтоб люди не находились непосредственно между ними – не стоит напоминать, что происходит, когда сильно нагретого человека обдувать холодным воздухом.

Размер, в нашем случае, имеет значение. Как мы говорили ранее, затворы используются для регулировки размера потока воздуха, а потому не стоит делать окна слишком маленькими – лучше потом регулировать степень их открытия, нежели стать заложниками своего решения.
