Вязка арматуры под ленточный фундамент: делаем прочный каркас

Виды вязки арматуры

В любом случае вязка арматуры производится с использованием

• мягкой гибкой проволоки;
• специального крепежа для арматурных стержней.

Выбор подходящей проволоки

В процессе подбора проволоки для вязки арматуры необходимо учитывать

• прочностные и структурные особенности бетона;
• специфику местного климата;
• общую планируемую весовую нагрузку на здание;
• текстурные особенности вязочного материала.

Подбор проволоки под метод вязки

Последний пункт можно проиллюстрировать следующим образом.

1. При ручной вязке арматуры под фундамент предпочтительней использовать более тонкий вариант.
2. Механический способ вязки позволяет использовать проволоку с увеличенным сечением.

Для вязки арматуры также используются полимерные хомуты, которые бывают

• простыми;
• со стальной сердцевиной.

Применение пластикового крепежа

Пластмассовые хомуты получили распространение в качестве вязочного материала для каркасов из стеклопластиковой арматуры.

Их также можно использовать для работы с бетонными основаниями, однако лишь в тех проектах, которые предполагают, что застывающий бетон не будет испытывать ударные и весовые нагрузки, в том числе:

• по бетонной площадке не будут перемещаться люди и велосипедисты;
• на ней не будут складироваться многотонные строительные блоки;
• там не разместят на хранение тяжелую технику.

Опасность разрушения вязки арматуры на хомутах

Пластиковые хомуты можно смело использовать при ведении сельской, дачной, загородной малоэтажной застройки. При попытке применить их в крупных проектах вполне вероятно заметное отхождение прочности арматурного каркаса от расчетных характеристик.

Зависимость метода крепления от материала

Механизм фиксации вязочного материала зависит от его

• эластичности;
• надежности;
• способности сохранять созданное крепежное усилие в течение долгого времени.

Особенно легко и быстро арматура вяжется пластиковыми хомутами. Достаточно обмотать их вокруг места пересечения двух стержней, после чего наглухо затянуть.

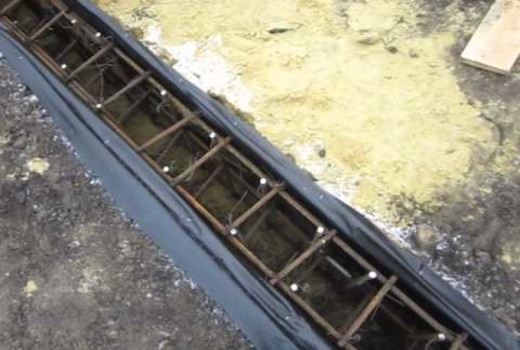

Распределение стержней и приподнимание каркаса

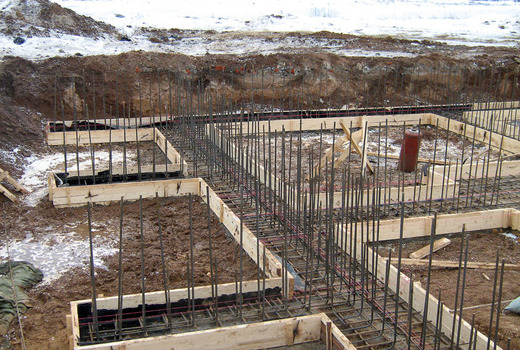

Стержни следует распределить по месту запланированной заливки бетоном исходя из выбранной схемы арматурной вязки.

По завершении компоновочных операций каркас приподнимают над землей на особых станинах. Данная мера обусловлена необходимостью не допустить атмосферного разрушения выходящих из бетонных блоков железных деталей.

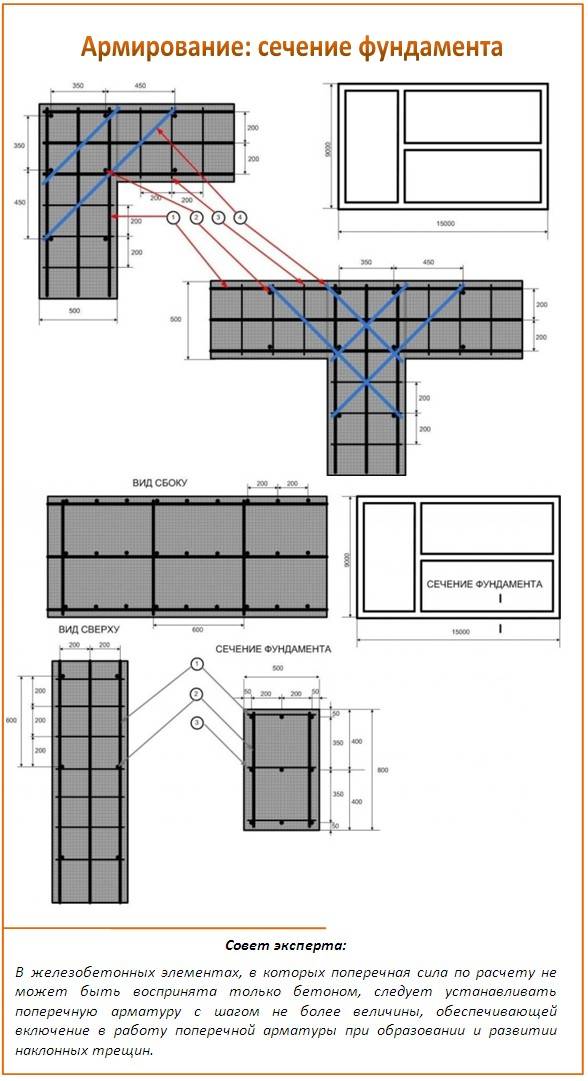

Рабочее армирование

При строительстве дома своими руками не обязательно выполнять сложные расчеты по предельным состояниям, чтобы определить сечение и количество стержней арматурного каркаса. В качестве руководства по расчетам используют «Пособие по проектированию бетонных и ж/б конструкций из тяжелого бетона без предварительного напряжения» и СП 63.13330.2012.

Согласно этим документам по таблице 5.2 пособия и пункту 10.3.6 СП рассчитывают суммарное сечение всех продольных прутов арматурного каркаса:

• при стороне ленты менее 3 метров — 0,1% от площади поперечного сечения фундамента, диаметр стержней не менее 10 мм;
• при стороне ленты более 3 метров — 0,1%, диаметр стержней не менее 12 мм.

Требования по минимальному диаметру стержней, в зависимости от длины, представлены в пособии «Армирование элементов монолитных ж/б зданий».

Не допускается применение прутов диаметром более 40 мм. Стержни распределяют равномерно в верхнем и нижнем слое, руководствуясь сортаментом арматуры. Если для работ применяются пруты разного диаметра (при использовании остатков), те, которые имеют больший диаметр, располагают снизу. При этом учитывают требования к шагу, представленные в пункте 10.3.5 СП 63.13330.2012 и пунктах 5.9-5.10 пособия по проектированию.

Продольные пруты арматурного каркаса располагают согласно таблице.

Условия	Минимальное расстояние между стержнями
Нижнее армирование в один или два ряда	Не менее наибольшего диаметра стержней и не менее 25 мм
Верхнее армирование в один или два ряда	То же и не менее 30 мм
Нижнее армирование более чем в два ряда	То же и не менее 50 мм
Если для уплотнения применяются глубинные вибраторы	Выполнение предыдущих условий с обеспечением в отдельных местах шага не менее 60 мм

Важно! Если требуется закладка большого количества стержней, допускается располагать их пучками, расстояние между ними определяют из их общего сечения. Обеспечение защитного слоя и расстояния между верхним и нижним армированием достигается за счет использования фиксаторов

Для закрепления отдельных стержней нижнего слоя чаще всего применяют пластиковые фиксаторы круглой формы. Верхний слой держат вертикальные хомуты. Иногда прибегают к использованию «стульчиков» или «лягушек» для арматуры

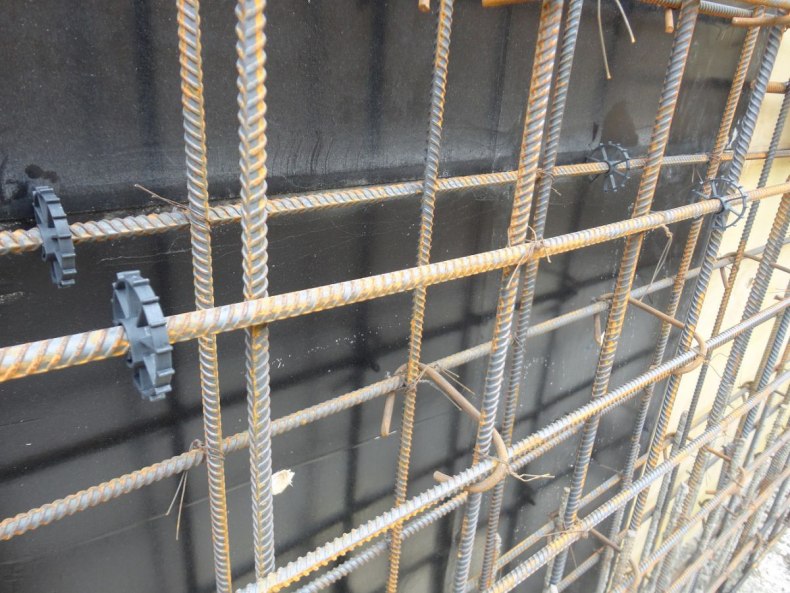

Обеспечение защитного слоя и расстояния между верхним и нижним армированием достигается за счет использования фиксаторов. Для закрепления отдельных стержней нижнего слоя чаще всего применяют пластиковые фиксаторы круглой формы. Верхний слой держат вертикальные хомуты. Иногда прибегают к использованию «стульчиков» или «лягушек» для арматуры.

Стержни выпускаются стандартной длины — 6 и 12 метров. При необходимости армирования более длинных конструкций выполняют наращивание по длине. При этом величина нахлеста принимается не менее 20 диаметров прута, но не менее 250 мм.

Рекомендуем прочитать: Диаметр арматуры для ленточного фундамента — какой выбрать.

Способы вязки арматуры

В большинстве случаев проще и дешевле (и не менее эффективно) скреплять элементы арматурного каркаса при помощи вязки проволокой. Приспособления для вязки арматуры могут выглядеть по-разному, вязать можно

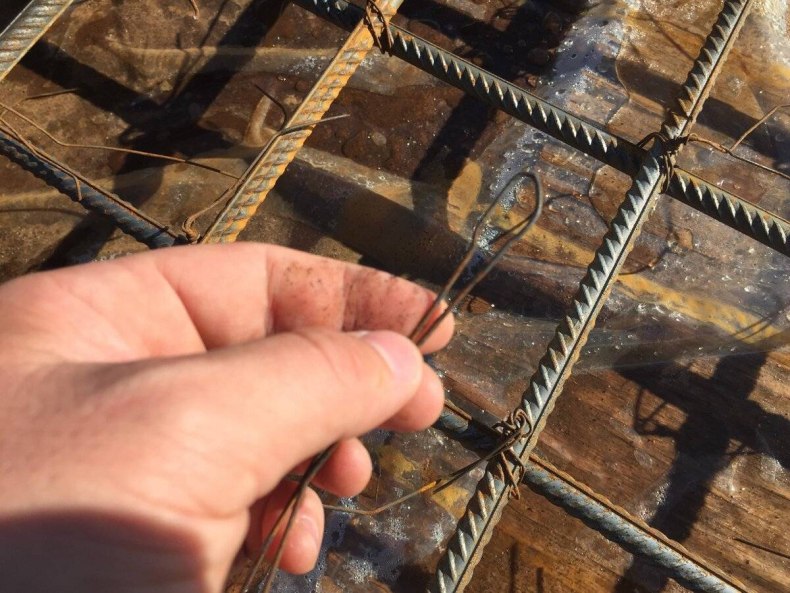

Вручную, при помощи такого простого устройства, как стальной крючок с деревянной или пластиковой рукояткой. К плюсам работы крючком можно отнести его дешевизну и возможность изготовить инструмент «по руке», в соответствии со своими предпочтениями, да при том из подручных материалов (толстая, до 5 мм, в сечении проволока, сварочный электрод и т. д.) Кроме того, даже неопытный арматурщик быстро приобретает навыки вязки любыми узлами и за считанные дни значительно продвигается в производительности труда.

Из недостатков отмечают недостаточную жёсткость полученного каркаса. Но эта проблема решается вязкой арматуры непосредственно в опалубке, в этом случае каркас не нужно никуда переносить, и расшатывания конструкции не произойдёт.

Вязка арматуры пластиковыми хомутами не требует даже того минимального обучения, которое нужно пройти арматурщику для вязки проволокой при помощи крючка. К недостаткам же можно отнести высокую по сравнению с проволокой стоимость пластиковых хомутов, невозможность исправления крепления после неверной обвязки, абсолютный запрет перемещения конструкции из арматуры, скреплённой такими хомутами. Плюс хрупкость такой сцепки при отрицательных температурах. Кроме пластиковых ленточных хомутов при массовом строительстве, когда из имеющегося размера арматуры делаются большие партии армирующих конструкций, применяются специальные полимерные элементы в размер используемой арматуры.

Пластиковые фиксаторы

• С помощью клещей (плоскогубцев), которыми откусывается излишки проволоки после завязывания проволочного узла, при этом скорость вязки клещами сопоставима со скоростью вязки крючком, но наблюдается значительная экономия проволоки, так как пользуются не заранее нарезанными кусками, а целой бухтой. В первую очередь из-за того, что допускается возможность вязки в одну проволоку и можно не делать петли. Из минусов – гораздо больше времени уходит на обучение по-настоящему производительной работе.
• С помощью шуруповёрта, в который вместо биты или сверла вставлен стержень, изогнутый особым образом (тот же ручной крючок, только без рукоятки). С помощью этого устройства в 2-3 раза ускоряется процесс вязки. Кроме того, если правильно отрегулировать скорость оборотов, при максимальном натяжении проволоки она не обрывается;
• С помощью специального вязального пистолета. Этот инструмент позволяет связывать элементы арматуры с максимальной скоростью, у опытных арматурщиков этот процесс занимает около секунды. Недостаток такого инструмента в его громоздкости, с ним не везде можно подступиться к соединяемым элементам арматурного каркаса. Кроме того, вязочный пистолет дорог и медленно окупается, применяют его только при промышленных объёмах изготовления железобетона. И им невозможно работать под дождём. Потом, для заправки в обойму требуется проволока строго определённой марки, которой может не оказаться на стройке, а проволоку, нужную по ГОСТам для обвязки арматуры толщиной свыше 2,5 мм, в такой пистолет тоже не заправить – конструктивно он для этого не рассчитан.

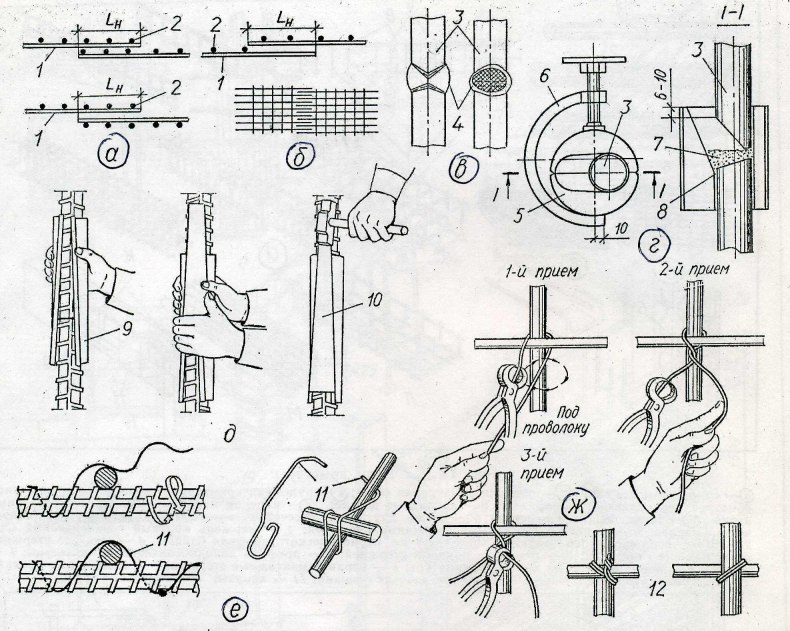

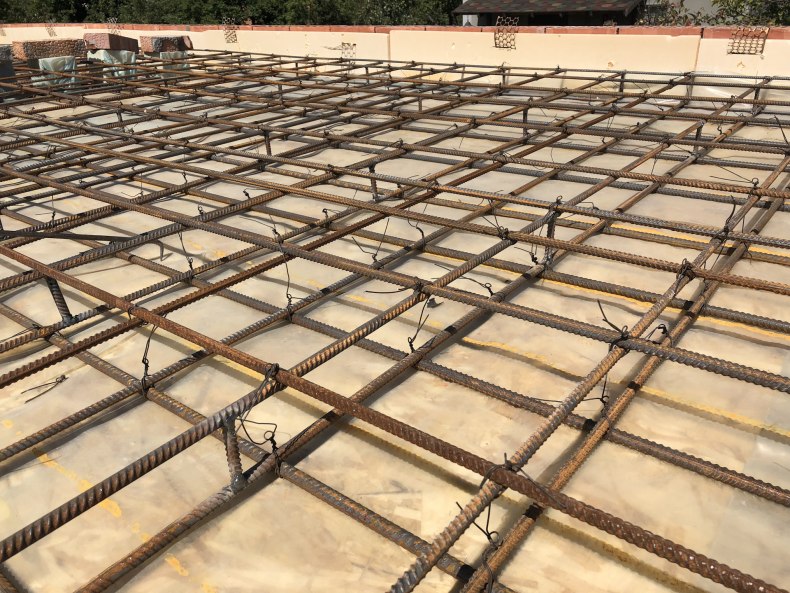

Узлы и скрутки

Прутки арматуры, из которых формируется горизонтальная её составляющая, или горизонтальный и вертикальный пруток, крепятся один к другому сложенной вдвое диагональной петлёй. При этом ушко, полученное путём сгиба проволоки вдвое, захватывается крючком, а сложенные вместе два свободных конца проволоки наматываются рукой парой оборотов на самый кончик крюка. Затем крюк проворачивают 2-3 раза, соединяя тем самым петлю проволоки и её свободный сдвоенный конец до того момента, пока прилегающие один к другому прутья полностью, без зазоров и люфтов, взаимно не прижмутся.

В случае связки двух горизонтальных и одного вертикального прутков арматуры петлю для связки делают крестообразной, то есть взаимно диагональной. И затягивают крючком также до полного притягивания всех трёх элементов арматурного каркаса друг к другу.

Изготовление арматуры для буронабивных свай

Свайную опору можно армировать как с помощью отдельных прутов, так и с помощью готового каркаса

Для армирования буронабивных свай понадобятся рифленые стальные стержни сечением 10-12 мм. Их количество зависит от диаметра возводимых опор и может варьироваться от 2 до 4 штук.

Длину прутьев делают такой же, как и у буронабивной сваи, а при последующей возможной обвязке ростверком из железобетона добавляют 300‑500 мм на выпуски арматуры. Чтобы избежать сдвигов элементов каркаса их соединяют, применяя круглые или треугольные хомуты.

Для снижения трудоемкости армирование буронабивных свай делают, используя конструкции заводского производства. Они имеют треугольное сечение и применяются для монолитных балок. При заливке бетона металлические прутья должны быть скрыты раствором.

С какой целью используют армирование

Фундамент под любую постройку создают для того, чтобы он выдержал нагрузку этого строения. Основание идеально справляется с равномерно распределённой силой давления. Но в реалиях нагрузка не бывает равномерной, что приводит к созданию внутреннего напряжения. Причин неравномерного распределения множество, начиная от изменения в грунте, на котором стоит фундамент, и заканчивая неравным весом различных частей возведённой конструкции.

Бетон показывает отличное сопротивление на осевое сжатие и достаточно слабое сопротивление на растяжение. Использование арматуры нивелирует недостатки бетона с помощью своих способностей к растяжению. Застывший бетонный раствор, в свою очередь, защищает металлическую арматуру от коррозии. Противостоящий сжатию при эксплуатации бетон и арматура, которая противостоит растяжению, в тандеме по максимуму эффективно сопротивляются направленным в разные стороны нагрузкам.

Именно комбинация бетон-арматура позволит надолго защитить конструкцию от деструктивных изменений. Если же армирование сделать правильно, это приведёт не только к повышению прочности, но и будет хорошей экономией: уменьшит количество необходимого бетона.

Расчет

Это не я

(5 7) х 2 = 24 м. Это внешний периметр фундамента.

24 7 (внутренняя стена) = 31 м. Получили общую длину фундамента в метрах.

31 х 5 (кол-во прутков в конструкции) = 155 м. Это общее кол-во арматуры.

Предполагаем, что продольные прутки арматуры в каркасе будут с одним соединением.

5 (кол-во прутьев в конструкции) х 5 (общее кол-во внешних и внутренних стен опирающихся на фундамент) = 25.

Значит, у нас будет 20 соединений, для которых понадобится 20 дополнительных метров. Учтём. 155 25 = 180 м. Всё. С горизонтальным прутком покончили.

Рассчитываем вертикальные поперечные перемычки. Берём, для примера, ø 6 мм, а шаг ячейки = 0,4 м.

Разделив длину фундамента (общую) на шаг ячейки, получим кол-во так называемых «колец».

31 м : 0,4 м = 77,5 (78). Всё. Сколько колец, нам известно.

Высчитываем общее кол-во: 78 х 1,3 = 101,4 (округляем до 102) м.

Каркас из арматуры

Классический пример:

Длинные сегменты каркаса арматуры получают наибольшие нагрузки. Исходя из характеристик почвы, для них обычно применяют ребристую арматуру от 10 до 14 мм в диаметре (больше различий по периметру будущего фундамента — больше сечение).

• Укладываемая вдоль траншеи арматура, должна иметь отступ от боковых стенок, дна и уровня верхней границы заливки бетона, в пределах 50 — 80 мм. Кстати, именно об этом, многие спрашивают.
• Например, для фундамента с шириной заливки 40 см, оптимальное расстояние между продольными прутками в одной горизонтальной плоскости — 30 см, а в вертикальной — от 10 до 30 см. Шаг зависит от характера грунта и предполагаемой нагрузки на основание.
• Для вертикальных и поперечных элементов, используют гладкий пруток ø 6-8 мм. Такого диаметра достаточно, поскольку на них приходится меньшая нагрузка.
• Шаг между вертикальными поперечными рёбрами, от 10 до 30 см (максимум, до 50 см).

Он будет изготовлен из верхнего и нижнего армопояса, в каждом по 3 арматурных прутьев. Промежуток между прутками будет равняться 10 см, а также нужно добавить еще 10 см для защитного бетонированного слоя. Присоединение будет выполняться провариваемыми отрезками из арматуры идентичных параметров с шагом 30 см. Диаметр арматурного изделия равен 12 мм, группа А3.

Расчет необходимого количества арматуры выполняется следующим образом:

• чтобы определить расходование прутков на осевой пояс, нужно сделать расчет периметра фундамента. Следует взять символическое помещение с периметром 50 м. Так как в двух армопоясах находится по 3 прутка (в сумме 6 штук), то потребление составит: 50х6=300 метров;
• теперь следует рассчитать, какое количество соединений потребуется для стыкования поясов. Для этого необходимо разделить общий периметр на шаг между перемычками: 50: 0,3=167 штук;
• соблюдая определенную толщину ограждающего бетонного слоя (около 5 см), величина перпендикулярной перемычки будет составлять 60 см, а осевой – 30 см. Численность отдельного типа перемычек на одно соединение составляет 2 штуки;
• нужно высчитать расходование прутков на осевые перемычки: 167х0,6х2=200,4 м;
• расход изделий для перпендикулярных перемычек: 167х0,3х2=100,2 м.

В итоге расчет арматурных материалов показал, что общее количество для расходования составит 600,6 м. Но это число неокончательно, необходимо приобретать изделия с запасом (10–15%), поскольку придется выполнять усиление фундамента в угловых областях.

Материалы и инструменты для вязки арматуры

Учитывая то, что арматурный пояс придает всей конструкции устойчивость, воспринимая существенную долю нагрузки, от его качественного выполнения зависит многое.

Как все же правильно вязать арматуру для ленточного фундамента? Принято понимать, что для создания каркасной основы необходимы стальные прутья. Строители предпочитают пользоваться следующими типами арматурной стали, разделяющейся по:

• материалам изготовления. Железные прутья считаются классическим вариантом, неоднократно испытанным в деле. Их разделяют на шесть групп по уровню прочности, материал гнется и сваривается. Прутья композитные содержат в себе волокна базальта, углерода, стекла и арамида. Этот тип материала отличается более легким весом, приемлемой стоимостью, не ржавеет, не гнется и не подвергается сварным работам;
• профилям. Гладкопрофильную чаще используют вместо перемычек для соединений. Прутовая саль, имеющая периодический профиль, различается рельефностью, с помощью которой улучшается сцепляемость с раствором.

Для правильной вязки потребуются специальные инструменты. Если соблюдать правила вязки, то можно добиться более надежного соединения, чем сварка. Показатель прочности в соединительных узлах не понизится, помощь опытного сварщика не потребуется, все работы выполняются непосредственно в опалубочной конструкции или в непосредственной близости.

Разберемся, чем можно связывать арматуру для фундамента. При проведении таких работ можно пользоваться:

• вязальным пистолетом. Наиболее быстрый метод. Устройством неудобно работать в труднодоступных участках, да и проволоку, предназначенную для вязки, он расходует в больших количествах. Основной недостаток инструмента – высокая стоимость. Если использовать приспособления китайского производства, то одного пистолета хватит на 1 основание;
• крючком для вязки. Напоминает изогнутый и заточенный гвоздь, имеющий вместо шляпки рукоятку. В интернете можно найти материалы, как вязать арматуру шуруповертом, используя такой крючок в качестве насадки. Винтовые крючки промышленного изготовления работают эффективно, но процесс замедляют, оставляя длинноватые хвостики;
• народными средствами. При небольших рабочих объемах и отсутствии специальных инструментов, допускается применение плоскогубцев или самодельного крючка, подготовленного из подходящего гвоздя. Качество работ будет не самым лучшим, подобная схема вязки арматуры для ленточного фундамента должной прочности не даст.

Конструкционные стержни различают по предназначению:

• рабочие прутья. Продольные элементы арматуры, расположенные вдоль ленточного основания;
• хомуты. Бывают поперечными, вертикальными и горизонтальными, соединяю каркасную конструкцию в одно целое.

Чтобы знать, как правильно вязать арматуру для строительства основания под частный дом, необходимо знать определенную схему работ:

• используют композитные или сальные прутья с диаметром в 11 – 14 или в 12 – 18 мм, профилем периодического типа;
• прутья выкладываются с нахлестом, соединяются горизонтальными элементами. Для мелкозаглубленного основания достаточно двух слоев по 2 – 4 стержня, в других конструкциях устраивают три слоя. Промежутки между прутьями не должны превышать тридцати – сорока сантиметров;
• вертикальными элементами поддерживают верхние и нижние слои, размещают их с шагом в сорок – девяносто сантиметров. Нагрузка на них приходится небольшая, для изготовления подойдет материал с диаметром в 6 – 11 мм;

выполняется защита от воздействия коррозии. Каркас полностью должен быть залит бетоном, от верхнего края опалубки его должно отделять не менее шести – восьми сантиметров. Устраивая фундамент под частный дом, для вязки арматуры используют крючок.

Как правильно вязать арматуру, мы уже знаем. А сколько ее потребуется для устройства фундамента? Объем материала определяется на основании:

• размеров фундаментной основы;
• схемы, определяющей, как связать стальные прутья. Она включает в себя число слоев и продольно расположенных прутьев по всей ширине.

Что такое вязка арматуры

По своей сути вязка прутов металлической арматуры является соединением отдельных прутов в одну конструкцию, чем-то вроде сборки большого конструктора. Такая операция необходима во много, для того чтобы и металлический каркас, и бетон, соединившись, в одно целое равномерно распределяли возникающие деформации.

Сама вязка во многом зависит от многих факторов:

• назначения фундамента;
• расчетных нагрузок на основание;
• типу грунта на участке строительства;
• технических и линейных характеристик фундамента.

Соединение прутов армирующего каркаса разделяется по схеме вязки и методу соединения – методу вязки.

Расчет количества и диаметра арматуры

Во время расчета необходимого диаметра арматуры используют показатель ширины и глубины ленточного фундамента. Если ширина фундамента достигает 50 см, а его глубина – 100 см, тогда площадь сечения ленты фундамента составит:

50 см Х 100 см = 5000 см2.

Согласно нормативным документам, площадь сечения арматуры должна быть не меньше чем 0,01% основания, а значит:

5000 см2 Х 0,01% = 5 см2.

Полученный результат находим в специальной таблице для расчета диаметра арматурных стержней. Получается, что для основания дома с такой шириной и глубиной можно использовать:

• 6 стержней диаметром 10 мм;
• 8 стержней диаметром 9 мм;
• 3 стержня диаметром 14 мм.
• Стоит учитывать, что если длина фундамента больше 3 метров, тогда 12 мм – это минимальный допустимый диаметр для использования.

Подсчет количества арматуры проводят самостоятельно в зависимости от схемы армирования.

Расчет количества и диаметра арматуры

Некоторые усиливают основание четырьмя прутьями, другие используют шесть. Отличается также армирование углов. Кто-то совершает их Г-образными хомутами, возможно также П-образные схемы и различные вариации.

Пошаговая инструкция как сделать арматурный каркас для фундамента своими руками

Подготовка котлована и расшивка – процесс ответственный. Армирование играет одну из самых важных ролей здесь. Для того чтобы все сделать правильно, конструкция была максимально прочной и связанной, необходимо выполнить все согласно нижеследующей инструкции.

>Шаг 1:Выставляем опалубку.

Перед тем как вязать арматуру для фундамента, нужно подготовить для нее место. Сначала вырываем яму необходимой величины, преимущественно 40 сантиметров шириной (для дома) и глубиной от 90 сантиметров, в зависимости от веса будущей конструкции и особенностей почвы. Далее устанавливаем по углам деревянные брусья 50х50 мм, к которым прибиваем продольные доски. Поднимаем фундамент и переводим его плавно в цоколь.

>Шаг 2:Устанавливаем вертикальные опоры для  металлических каркасов.

Первым делом нужно выставить вертикали, к которым будут привязываться горизонтальные арматурные пояса, а затем уже поперечины. Предположим, что фундамент будет иметь 4 угла – наиболее простая конструкция. Тогда в каждом углу нужно отступить по 6 сантиметров от внутренней и внешней стенки, после чего отметить место и забить прут, выровнять по отвесу.

>Шаг 3:Прикручиваем горизонтальную рамку.

Как правило, это 2 параллельные прямые, которые приматываются обычной вязальной проволокой

Важно: нельзя приваривать их к вертикалям и поперечинам, так как высокая температура существенно ухудшит их физико-механические свойства

>Шаг 4:Прикручиваем поперечины.

Сделать это можно вручную или при помощи специальных вязальных пистолетов, которые существенно упростят работу. Шаг поперечин должен быть не менее 40 сантиметров, лучше всего – 60-65 см. Помните, что сильно густая сетка не является гарантией высокой прочности. Нам нужно только придать бетону гибкость и устранить риски просадки.

>Шаг 5:Укрепляем.

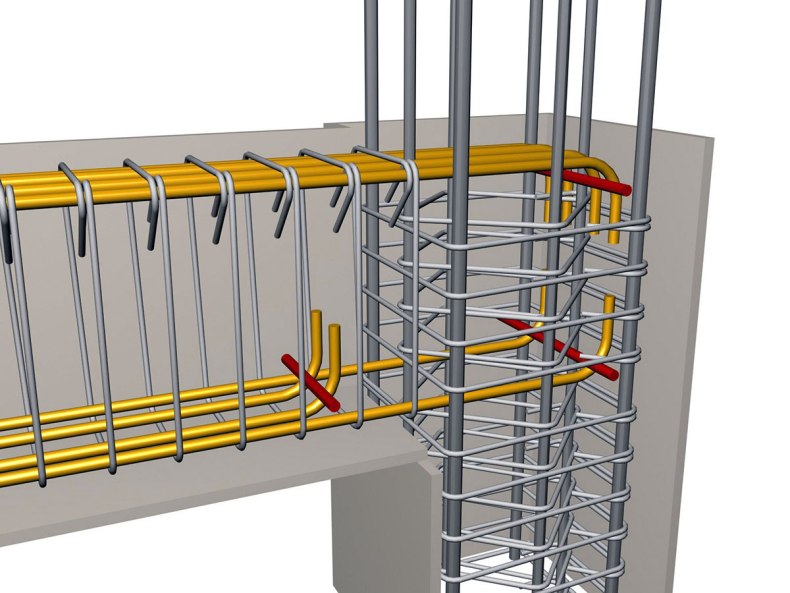

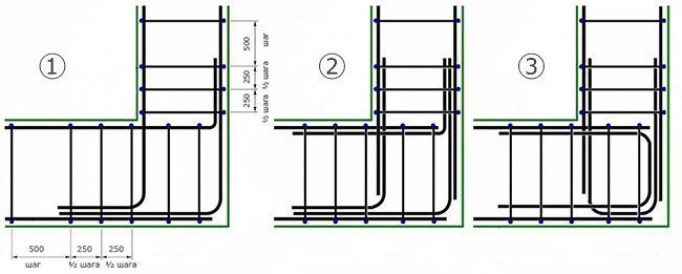

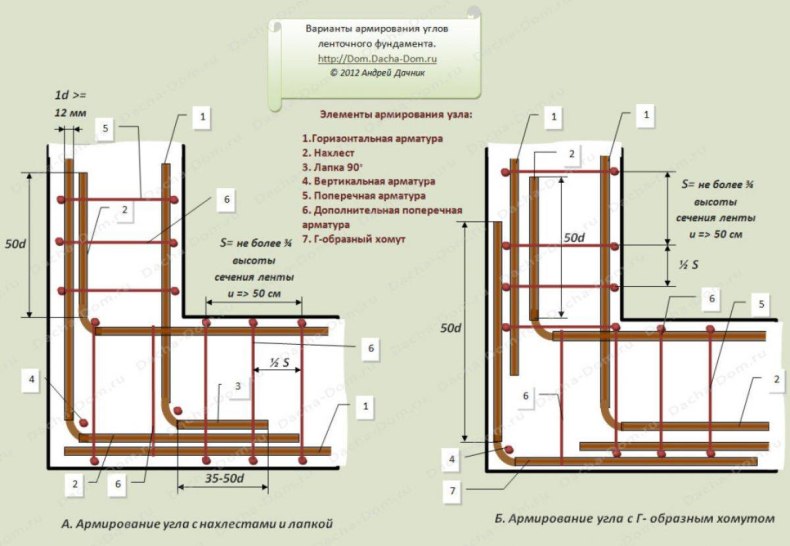

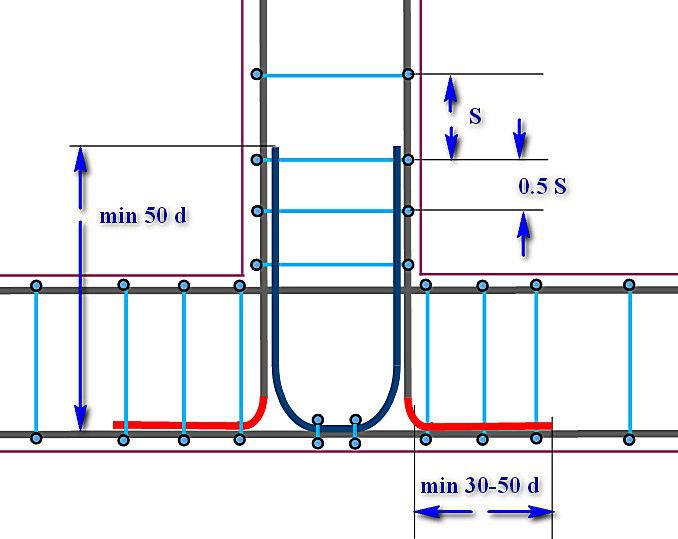

Первым делом укрепляем углы Г-образными и П-образными элементами, делаем косые распорки между нижней обвязкой и верхними параллельными элементами. Стороны можно дополнить косыми между параллелями, установить продольные ветки от верхнего угла одного края, до нижнего с другого края.

Пункт первый – выбор материалов

Прежде, чем создавать каркас из арматуры, нужно правильно выбрать саму арматуру. Ее существует несколько разновидностей, так что обоснованный корректный выбор расходных материалов позволит сэкономить средства.

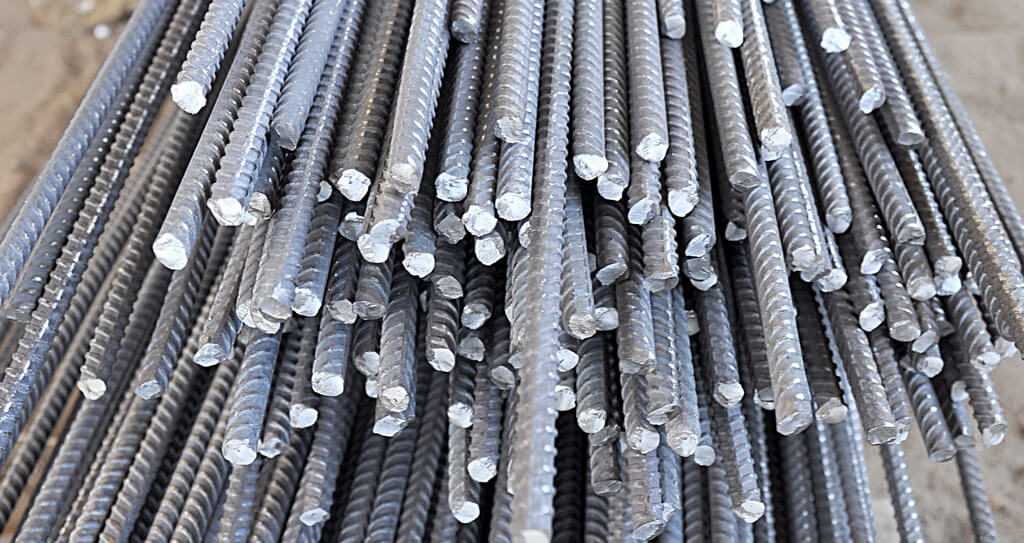

Какую арматуру использовать для ленточного фундамента

Арматура различается по целому комплексу характеристик. Но частный застройщик должен выбирать тот вариант, что оптимален для малоэтажного строительства. Сейчас в основном применяются два вида армирования: из металла и стеклотекстолита. Металл дешевле, стеклопластик легче.

Но в частном строительстве все же лучше применять именно металл. Все потому, что конструкция фундамента не отличается прямолинейностью, и рано или поздно каркас придется изгибать. И металлические прутья согнуть самому получится. А вот стеклопластиковые элементы с изгибом готовят заранее, на заводах-производителях – согласно проектной документации.

Арматура может иметь гладкую или рифленую поверхность. Выбирать следует однозначно вариант с рифлением. Поперечные ребра на поверхности прута помогают фиксировать его в толще бетона. И готовое изделие получится прочнее из-за лучшего удержания каркаса.

Для некоторых железобетонных изделий, изготавливаемых промышленным способом, закладываемый металлический каркас предварительно грунтуют. Но в кустарных условиях такой подход невозможен, да и не нужен. Достаточно просто очистить стальные прутья от ржавчины механическим способом (щеткой крацовкой, например) – если они долго пролежали под открытым небом и изрядно заржавели. Если налет ржавчины чуть заметен, то и беспокоиться не о чем. Можно сразу приступать к подготовке каркаса.

Пример расчета армирования фундамента

Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м)   небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.

Армирование мелкозаглубленного ленточного фундамента:

На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.

Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:

• h – высота фундамента (900 мм);
• w – ширина фундамента (400 мм);
• Sₒ – площадь поперечного сечения фундамента;
• Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
• r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
• D – относительное содержание рабочих прутков в «теле» фундамента.

Sₒ = h∙w = 900∙400 = 360000 мм²

Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²

D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).

Расчет количества продольных прутьев

Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:

• L – длина фундамента (8000 мм);
• W – ширина фундамента (5000 мм);
• P – периметр;
• N – количество продольных элементов (в нашем случае 6 штук);
• X – общая протяженность продольных прутьев.

P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м

X = P∙N = 26∙6 = 156 м

К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).

Xдоп = X∙0,2 = 156∙0,2 = 31,2 м

Окончательная общая длина продольного арматурного прутка:

Xок = X + Xдоп = 156 + 31,2 = 187,2 м

Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.

Изготовление поперечных элементов и расчет количества материала

Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:

Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.

Вариант № 1

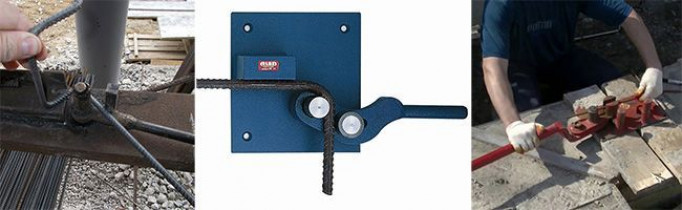

1. Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
2. На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
4. От этого угла откладываем 800 мм и гнем прут на 90˚.
5. От полученного угла отмеряем 300 мм и загибаем второй крючок.

Вариант № 2

1. Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
2. Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
4. От этого угла откладываем 800 мм и гнем прут на 90˚.

Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3

Вариант № 3

Вариант № 3

1. Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
2. Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
3. Скрепляем углы хомута сваркой или проволочной скруткой.

Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:

Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)

Q = 26/0,5 = 52 штуки

Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.

Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.

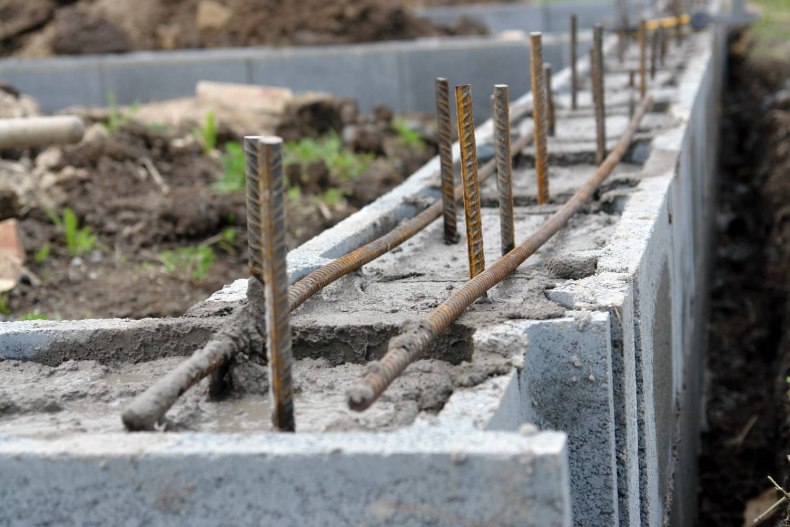

Требования к каркасу

Для прочной основы требуются не только качественный бетон и плотная заливка основы, но также и хорошо проработанный каркас, все элементы которого надёжно зафиксированы и обработаны защитным составом. Арматура состоит из нескольких типов элементов, позволяющих создать прочную основу. Сюда относятся:

1. Горизонтальные прутья, размещённые вдоль стены. Они имеют длину разного размера в зависимости от проекта основы и могут разрезаться в процессе установки для создания переходов на углах.
2. Для связки элементов между собой используются хомуты, которые делятся на вертикальные и горизонтальные, продольные и поперечные. Без них невозможно создать переход на разных уровнях и углах.

Арматура для небольшой постройки должна иметь сечение не менее 15 мм, что обеспечит нужную прочность для фундамента и не особенно повлияет на его цену. Если металл будет использоваться для основы под двухэтажный дом, то лучше взять прутья сечением 16—18 мм для большей надёжности.

Расстояние между горизонтальными элементами не должно превышать 30 см. Если после установки каркаса первого уровня оно больше, тогда исправить это можно путём стягивания продольных частей и связывания проволоки. Для вертикальных элементов сечение может быть меньше, поскольку нагрузка на них окажется невысокой. Специалисты советуют покупать для этого этапа стержни сечением 5—10 мм.

Для правильного расчёта количества материала учитываются размеры фундамента (длина, ширина и глубина), а также количество слоёв и продольных частей в каркасе. Металлические элементы можно покупать килограммами, а вот пластиковая арматура рассчитывается в метрах.

Чтобы правильно вязать пластиковую арматуру для ленточного фундамента, лучше отказаться от автоматизации процесса и выполнять его вручную. Благодаря этому удастся избежать повреждения основы и создать прочный каркас.
