Способы утепления водопровода на улице (в земле)
- повышение давления в системе водоснабжения;
- кабель для обогрева водопроводной трубы;
- теплоизоляция для труб водоснабжения.
1. Создание высокого давления в системе водоснабжения
Водопроводная труба не замерзнет, поскольку вода будет двигаться с высокой скоростью. Для реализации этого способа используется насос повышающий давление в водопроводе или ресивер, который врезается в трубу непосредственно возле насоса.
2. Подогревающий кабель для водопровода
Мощность кабеля 10-15 Вт (средняя цена – 15 у.е./м.п.). Отлично подходит для обогрева труб в земле при малой глубине их размещения. Согласно правилам, любые коммуникации нецелесообразно располагать в почве ниже уровня промерзания грунта.
Случаются ситуации, в которых данное требование игнорируется. В этом случае, простое утепление труб не даст желаемого результата, т.к. трубопровод по факту будет находиться в воде (во влажной среде, которая зимой промерзает). Большинство из утеплителей не пригодны для такого режима эксплуатации и не обеспечивают должной теплоизоляции.
Использование кабеля для подогрева водопровода предоставляет возможность прокладки труб на глубине до 500 мм.
Кабель для обогрева водопроводной трубы
Монтажная схема установки кабеля для обогрева водопроводной трубы
Мастера и пользователи отмечают, что утепление водопровода способом подогрева трубы кабелем – это самый надежный метод для защиты труб, проложенных в зоне промерзания грунта.
Кабельный обогрев дает возможность избежать замерзания воды в трубе, и что не менее важно, быстро разморозить замерзшие трубы. Такая необходимость может возникнуть на даче, если она предназначена для сезонного проживания
В этом случае можно быстро подготовить трубопровод к эксплуатации, ведь в естественных условиях ждать полного размораживания можно до мая (при прокладке труб на уровне промерзания грунта). Располагается кабель как внутри, так и снаружи трубы водоснабжения.
3. Применение теплоизоляционных материалов для труб
Это наиболее бюджетный и простой с точки зрения самостоятельной реализации способ утепления. На нем остановимся подробнее. Начнем с того, чем лучше утеплить водопровод, какие материалы можно и лучше использовать в зависимости от конкретных условий.
Требования к утеплителям и типы материалов
Если говорить о трубах, проложенных на улице, то особое внимание необходимо уделить местам их выхода к счётчикам и насосам. В число общепринятых требований к утеплительным материалам входят следующие аспекты:
- низкая теплопроводность, высокие теплосберегающие свойства;
- хорошие водоотталкивающие характеристики;
- устойчивость к биологическим, химическим воздействиям окружающей среды;
- долговечность. Материал должен служить много лет;
- удобство монтажа;
- приемлемая стоимость.
Сегодня на рынке стройматериалов можно увидеть широкое разнообразие утеплителей. Рассмотрим лишь те из них, которые применяются наиболее часто.
Стекловата. Другое её название — стекловолоконный утеплитель. Используется, преимущественно, для утепления труб из металлопластика. Наиболее эффективно работает продукция таких брендов, как Ursa, Isover, Knauf. Однако, привлекательное свойство стекловаты — низкая плотность (читай, небольшой вес), нивелируется повышенной гигроскопичностью.

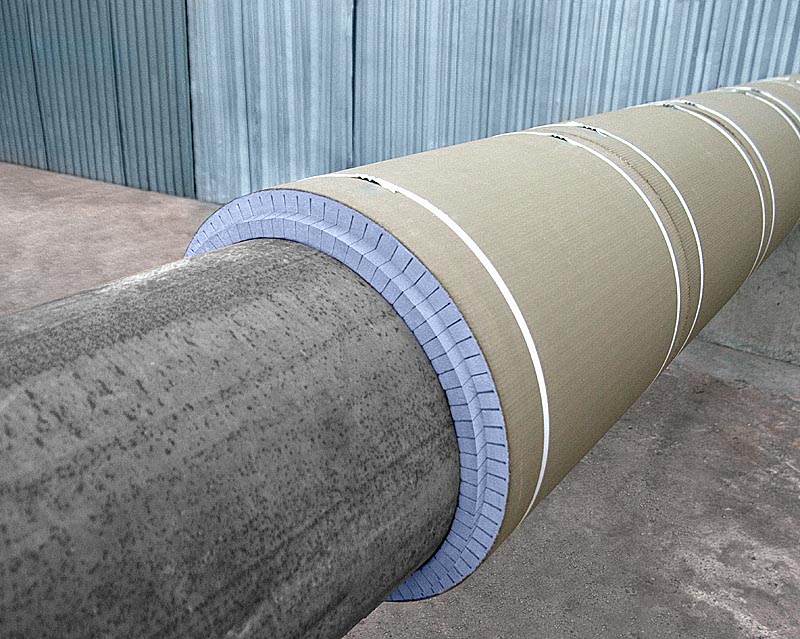

Базальтовые утеплители. Выпускаются они в виде скорлупы цилиндрической формы. Лёгкость монтажа – вот основное достоинство данного стройматериала. Чтобы обеспечить дополнительную защиту, базальтовое волокно покрывается слоем фольгоизола, пергамина или того же рубероида. Недостаток таких скорлуп только один – высокая стоимость.
Утеплители с волокнистой структурой должны иметь влагозащитное покрытие
Пенопласт (он же пенополистирол). Пожалуй, это наиболее часто используемый материал при утеплении водопровода на даче своими руками. Укладка лотков для пенопластовых теплоизоляционных скорлуп не обязательна. На прилавках магазинов стройматериалов присутствует два варианта данного утеплителя: с дополнительным покрытием либо без такового.
Помимо всего прочего, многие владельцы частных домов останавливают свой выбор на подобной продукции ещё и с целью экономии: теплоизоляцию из пенополистирола можно монтировать неоднократно. Причём не только внутри помещения, но снаружи и даже в земле.

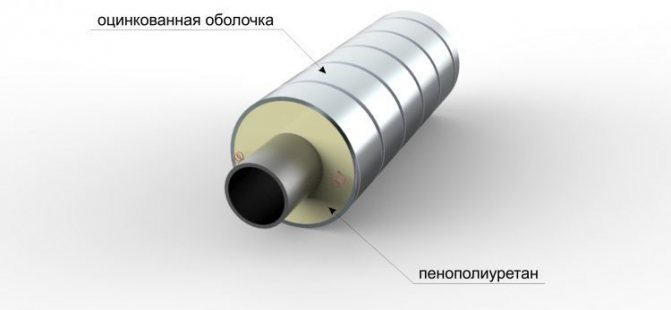

Трубы ППУ
В зависимости от толщины изоляции трубы в ППУ изоляции подразделяются на два типа: тип 1 – обыкновенный (стандартный) – применяется в широтах с умеренным климатом и тип 2 – усиленный – для регионов с холодным климатом. Пенополиуретан, как материал, биологически нейтрален и экологически чист, не оказывает воздействия на физиологию человека, устойчив к микроорганизмам, плесени, гниению. Стальные трубы ППУ и фасонные изделия в пенополиуретановой изоляции производятся по ГОСТ 30732-2006, который отвечает высоким качеством и надежностью. Длина стальных труб для диаметров до 219 мм включительно составляет от 8 до 12 метров, для диаметров свыше 273 мм — от 10 до 12 метров. Длина неизолированных концов труб для диаметров оболочки до 315 мм включительно составляет 150 мм, для диаметров оболочки свыше 400 мм — 210 мм. Все стальные трубы в ППУ изоляции выпускаются с проводами системы оперативно-дистанционного контроля (ОДК или СОДК) для обнаружения участков с повышенной влажностью теплоизоляционного слоя. Принцип действия применяемой импульсной СОДК основан на эффекте изменения электропроводности пенополиуретановой изоляции при увлажнении. Для стальных труб с диаметром до 426 мм включительно используются 2 проводника-индикатора СОДК, а для 530 мм и более — 3. Сигнальный проводник в трубе ППУ расположен справа по направлению движения от теплоносителя к потребителю. Он заходит во все ответвления трубопровода. Транзитный, же проходит слева, мимо ответвлений. Материал индикаторных проводников — неизолированная мягкая медь марки ММ с сечением 1,5 мм 2 . При необходимости, трубы в ППУ изоляции могут поставляться без системы ОДК. Также, по требованию заказчика допускается изолирование двух и более труб в одной оболочке. Для защиты от внешних воздействий закольцованных проводов СОДК трубы поставляются с металлической заглушкой изоляции. Таким образом, эта конструкция выполняет функцию концевого элемента без кабеля вывода. По требованию заказчика для вывода проводников-индкаторов, проложенных в трубах в точки контроля, изготавливается труба ППУ с торцевым кабелем вывода. При использовании стальных труб в ППУ изоляции в оцинкованной оболочке, т.е. при надземной прокладке, допускается не применять систему ОДК, в связи с возможностью использования визуального способа обнаружения протечки на теплотрассе. Для подогрева трубопровода, подвергшегося охлаждению, а также для размораживания замерзших труб, возможно изготовление стальных труб в ППУ изоляции с саморегулирующимся греющим кабелем.
Преимущества использования стальных труб ППУ:
— срок эксплуатации тепловых сетей с ППУ изоляцией увеличен до 30 лет без потерь теплоизолирующих и изоляционных качеств;
— снижение потерь теплоты с 25-30% до 2-3%;
— снижение сроков строительства и капитальных затрат при строительстве;
— наличие системы оперативного дистанционного контроля (СОДК) позволяет следить за состоянием трубопровода и своевременно обнаруживать места протечек;
— стоимость прокладки трубы ниже на 25–30%;
— уменьшение расходов на эксплуатацию трубопроводов.
Пенополиуретан — это двухкомпонентное соединение, состоящее из:
— полиольного компонента, содержащего полиолы, стабилизаторы, катализаторы, и вспениватель;
— изоционатного компонента, содержащего полимерный дифенилметандиизоционат (ПМДИ).
Основные технические характеристики трубы ППУ :
— использование при температурах от — 70°С до 150°С;
— допустимая нагрузка 1,93 кг/см 2 ;
— плотность 40 — 60 кг/м 2 ;
— коэффициент теплопроводности 0,025 Вт/мК 2 ;
— водопоглощение за 24 часа 0,1 — 0,2 кг/м 2 ;
— предел прочности при изгибе: 1,5 кг/см 2 .
Транспортировка стальных труб в ППУ изоляции
| Наружный диаметр стальной трубы/наружный диаметр оболочки, мм | Количество труб | Количество ярусов |
| 50 (57/125) | 76 | 4 |
| 50 (57/140) | 68 | 4 |
| 70 (76/140) | 68 | 4 |
| 70 (76/160) | 60 | 4 |
| 80 (89/160) | 60 | 4 |
| 80 (89/180) | 52 | 4 |
| 100 (108/180) | 52 | 4 |
| 100 (108/200) | 48 | 4 |
| 125 (133/225) | 33 | 3 |
| 150 (159/250) | 30 | 3 |
| 200 (219/315) | 14 | 2 |
| 250 (273/400) | 12 | 2 |
| 300 (325/450) | 10 | 2 |
| 400 (426/560) | 8 | 2 |
| 500 (530/710) | 6 | 2 |
| 600 (630/800) | 6 | 2 |
| 700 (720/900) | 4 | 2 |
| 800 (820/1000) | 4 | 2 |
| 1000 (1020/1200) | 2 | 1 |
Компания » Астра. Инженерные системы предлагает купить трубы и фасонные изделия в ППУ изоляции по отличным ценам в Санкт-Петербурге и Ленинградской области. Цены и прайс-лист на трубы ППУ и фасонные изделия Вы можете получить у специалистов нашей компании.
Способы теплоизоляции водопроводных труб
Основной причиной, по которой трубы для тепло и водоснабжения нужно утеплять, является риск замерзания воды в них. А это приводит не только к коммунальной катастрофе местного значения, но и к таким серьезным последствиям, как разрыв трубы. То есть, жильцам дома грозит остаться без воды и тепла плюс заниматься реставрацией всей системы.
Что очень недешево и связано с большими трудозатратами. Поэтому ещё на этапе проектирования и монтажа трубопроводов нужно тщательно продумать этот момент.
Создание высокого давления в трубопроводе
Если вода находится под высоким давлением, она не замерзает. Это её свойство можно использовать для сохранения целостности системы в домах непостоянного проживания. Например, на дачах, в которые вы приезжаете только на выходные, а среди недели дом не отапливается.
Для этого в систему распределения воды внедряется ресивер и насос.
Ресивер или гидроаккумулятор, поддерживающий в системе высокое давление
Они должны создавать и поддерживать давление в трубах на уровне 3-5 атмосфер.
Этот метод требует выполнения определенных условий:
- Электроснабжение должно быть постоянным, без перебоев;
- За насосом необходимо установить обратный клапан, чтобы защитить систему от излишнего давления;
- Инструкция требует обязательной опрессовки трубопровода и проведения гидравлических испытаний, чтобы убедиться в его прочности и способности выдерживать заданное давление;
- Перед каждым запуском водопровода нужно отключать ресивер и стравливать давление.
Использование греющего кабеля
Этот метод самый надежный и эффективный. Конечно, при условии бесперебойного электроснабжения. Заключается он в том, что на поверхности трубы закрепляется специальный греющий кабель мощностью 10-20 Вт, который и не дает воде остывать.
Схема устройства трубопровода с обогревом электрическим кабелем
Данный способ позволяет не заглублять трубы на большую глубину, достаточно траншеи в 40-60 см. Процесс монтажа кабеля очень прост. В продаже есть и готовые наборы, и отдельные элементы для сборки такой системы.
Рассмотрим вариант, когда кабель приобретен отдельно:
| Изображение | Описание |
Шаг 1 | Закрепите кабель на трубе с помощью изоленты или скотча. |
Шаг 2 | Наклейте поверх кабеля алюминиевый фольгированный скотч. Он будет фиксировать кабель и равномерно распределять тепло по поверхности трубы. |
Шаг 3 | Для уменьшения теплопотерь наденьте утеплитель для труб водоснабжения из вспененного полиэтилена или обмотайте трубу другим изоляционным материалом. |
Шаг 4 | Закрепите утеплитель металлическими или пластиковыми хомутами. |
Если труба будет прокладываться в земле, поверх утеплителя нужно закрепить гидроизоляцию, чтобы грунтовые воды не просочились к обмотке. Подробнее об этом будет рассказано в следующей главе, посвященной теплоизоляционным материалам и их применению.
Кабель может быть обычным, и в этом случае на трассу устанавливаются датчики температуры для ручного или автоматического управления режимом нагрева. При падении температуры до определенного уровня система будет включаться на обогрев, а при повышении – отключаться.
Теплоизоляция трубопроводов холодного водоснабжения с греющим кабелем и термодатчиком
Но намного удобнее использовать саморегулирующийся кабель, который сам контролирует температуру на всех участках и реагирует соответственно ей.
Конструкция саморегулирующегося кабеля
Труба медная для тепло водоснабжения с обмоткой саморегулирующимся кабелем в неотапливаемом гараже
Утепление «труба в трубе»
Самый лучший теплоизолятор – это воздух. Поэтому если поместить одну трубу в другую, тем самым оградив её от холода, идущего сверху от промерзшей земли, вода в первой так замерзать не будет.
Усилить эффект можно двумя способами:
- Используя специальные утеплители для труб холодного водоснабжения, создав из них внешнюю трубу;
- Запустив во внешнюю трубу теплый воздух. Например, из подвала или погреба. Для этого её соединяют с вентиляционной системой этих помещений, а на канал, выведенный на поверхность, устанавливают всасывающий дефлектор, усиливающий циркуляцию воздуха.
Водопровод можно проложить в вентиляционных трубах подвала
Фасонные изделия для труб ППУ
Монтаж труб ППУ выполняется с использованием фасонных изделий.
Наиболее востребованными из перечисленных являются:
- стальные трубы ППУ;
- отводы, колена, изгибы;
- скорлупа ППУ;
- теплоусадочные манжеты (позволяют обеспечить герметичность места стыка труб);
- опоры труб ППУ;
- неподвижные опоры. Позволяют обеспечить устойчивость трубы на прямом участке теплотрассы;
- скользящие опоры. Используется при монтаже труб воздушным (наземным) способом. Скользящая опора позволяет трубе двигаться, компенсируя расширение, вызванное воздействием внешних факторов.
Такое разнообразие фасонных элементов позволяет реализовать прокладку систем разной сложности и выполнить надежное соединение труб между собой.
Область применения
Жидкий двухкомпонентный пенополиуретан служит прекрасным утеплителем для любых конструктивных элементов каркасных, кирпичных, блочных и панельных зданий, так как малый вес не создает серьезных механических нагрузок на конструкции дома, в том числе и облегченные.
Хорошая адгезия ППУ со всеми строительными материалами позволяет напылять утеплитель на вертикальные и наклонные поверхности: фасады, кровлю, стены внутри дома, потолок. Прекрасные теплоизоляционные свойства в купе с достаточно высокой влагостойкостью делают привлекательным этот вид утеплителя при термоизоляции дачных домиков, мансарды, балкона, пола (по лагам). Низкий уровень влагопоглощения — фундамента.
Используется утеплитель из пенополиуретана и в других отраслях. Им утепляют морозильные камеры, напыляют на трубы теплосетей. В последнее время в промышленном строительстве стали использовать готовый листовой материал для сэндвич-панелей, когда жидкий ППУ в заводских условиях заливается в формы.
Участок в неотапливаемых помещениях дома
К неотапливаемым помещениям дома можно отнести цоколь и чердак, а также любые «холодные» пристройки. Подвал дома нельзя отнести к полностью неотапливаемым помещениям, так как ниже промерзания грунта земля за стенами подвала будет иметь температуру в 3-4 градуса по Цельсию. Это значит, что вода внутри подвала в трубах не будет замерзать даже при отсутствии отопления.
А вот внутри цоколя, стенки которого не утеплены и пространство которого не сообщается с домом, температура зимой может опускаться ниже 0С. При этом участки трубопровода, проложенные в таком цоколе, могут быть подвержены замораживанию.
Такая же картина может быть и в холодном чердаке, который не утеплен и не отапливается.
Для предотвращения замерзания воды на этих участках водопровода, трубы должны в обязательном порядке утепляться и, по возможности, оборудоваться греющим кабелем.
Зачем нужно утеплять трубы
Если посмотреть на карту глубин промерзания, по можно увидеть, что в северных районах она достигает 2,4 метра – естественно, что копать ямы такой глубины на своем участке слишком затратно. К тому же это нерационально с точки зрения подвода воды от скважины или колодца в дом, проблемы возникнут со скважиной – напорная труба должна выходить из оголовка и для установки насосного оборудования придется выкапывать и обустраивать кессон или кессонную яму очень большой глубины. Используя утеплитель для водопроводных труб в земле, можно проложить водопроводную магистраль на небольшой глубине, сэкономив при этом средства и повысив удобство пользования и обслуживания насосного оборудования.
Еще одно преимущество утепления водопроводных труб в земле – экономия ресурсов. Поступающая в дом вода нагревается для бытовых нужд и отопления – понятно, что на подогрев более холодной воды потребуется больше электроэнергии. Если трубы изолированы от холодного грунта, то затраты на утеплитель и проведение работ с течением времени не только полностью окупятся, но и принесут существенную экономию.
Таблица тепловых потерь в зависимости от толщины теплоизолятора
Листовые и рулонные виды
Дешевый, но не слишком удобный в работе утеплитель, который к тому же требует дополнительной гидроизоляции. Еще один недостаток – большое количество аллергенной пыли, поэтому использовать его во внутренних помещениях нежелательно. Лучше оставить стекловолокно для утепления на открытом воздухе, а при работе обязательно надевать перчатки, респиратор и защитные очки. На сегодня хорошо зарекомендовали себя такие марки минваты, как Isover и Ursa. Характеристики у них примерно одинаковые: теплопроводность 0,034-0,036 Вт/м∙°С, рабочая температура до +270 °С, водопоглощение при полном погружении достигает 40 %.
2. Вспененный полиэтилен (Изолон, Пенофол).
В нашем случае НПЭ можно рассматривать только как гидро- и пароизоляционную защиту других видов утеплителей. Совсем иные характеристики имеют скорлупы из вспененного полиэтилена – одни из первых представителей изоляции для труб отопления, появившихся на нашем рынке. Они выдерживают температуру до +100 °С (как, например, Энергофлекс) и имеют гораздо большую толщину. Подробное их описание мы приведем в следующем разделе этого обзора.
Кожухи и цилиндры
1. Базальтовая вата (Rockwool, Paroc).
Теплоизоляция отвечает всем предъявляемым требованиям, хотя и несколько проигрывает в плане водонепроницаемости. Для предохранения от внешней влаги цилиндры минваты обычно идут с фольгированным покрытием, а сами волокна обрабатываются гидрофобизирующими пропитками. Однако, по отзывам, гораздо лучше такую скорлупу защищает кашированный вспененный полиэтилен и кожухи из пластика или оцинкованной гофры. Максимальная толщина стенок базальтового утеплителя – 80 мм, допустимая температура +700 – °С, что делает его пригодным даже для использования на промышленных объектах.
2. ЭППС и пенопласт.
Жесткие вспененные полимеры для изоляции труб отопления выпускаются в виде разъемных скорлуп разного диаметра. Благодаря высокой стойкости к большинству внешних факторов их используют для защиты подземных коммуникаций и некоторых внутренних сетей. Единственное ограничение – на открытом воздухе такая теплоизоляция трубопроводов выполняется только при наличии светонепроницаемой оболочки, поскольку быстро разрушается под действием солнечных лучей.
В плане технических характеристик экструдированный пенополистирол предпочтительнее пенопласта. Его теплопроводность, как и цена, немного выше, зато прочность и показатели водонепроницаемости гораздо лучше, чем у бюджетного ПСБ-С. Однако даже такой материал не годится для труб с температурой выше +120 °С (у пенопласта и вовсе +85 °С). Цилиндры ЭППС имеют стандартную длину 1-2 м и толщину стенок не менее 10 мм. Кожухи из ПСБ выпускаются не тоньше 30 мм, поскольку этот утеплитель довольно хрупкий.
Сантехники: Вы будете платить за воду до 50% МЕНЬШЕ, с этой насадкой на кран
Комбинированные скорлупы с оболочкой из фольгированного ПЭТ или тонкого листа оцинковки. Полимерные утеплители устойчивы ко всем внешним факторам, поэтому практически не имеют ограничений в применении. Нормальный температурный режим для них – +140 °С. Форма выпуска: разъемные цилиндры длиной 1 м и толщиной не менее 4 мм.

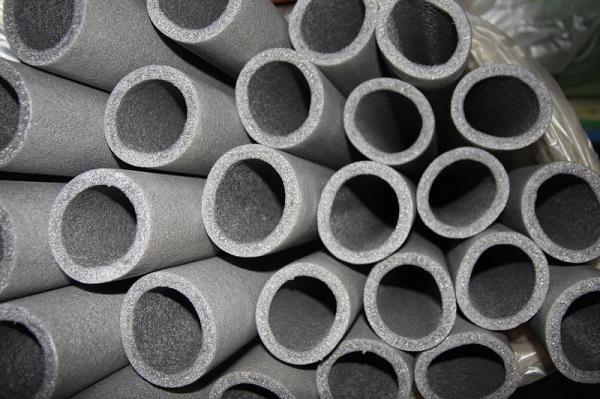

4. Теплоизоляция из вспененного полиэтилена для труб (Тилит, Энергофлекс).
Конструкция таких утеплителей предельно проста и позволяет монтировать их в считаные минуты. Упругий цилиндр из вспененного ПЭТ надевается на контур как чулок или разрезается вдоль по разметке, если трубы отопления уже подключены. Стыки промазываются клеем и герметизируются специальной лентой типа Энергофлекс. Для оболочек длиной 2 м или 10-метровых бухт с максимальной толщиной стенок 2 см главное – правильно подобрать размер утеплителя. Внутренний диаметр защиты должен оказаться чуть больше, чем наружный у коммуникаций.
Трубки Энергофлекс очень гибкие, поэтому их используют даже на сильно изогнутых ветках отопления. К тому же они являются влагонепроницаемыми (то есть продолжают работать как утеплители при появлении конденсата) и достаточно прочными, чтобы выдерживать средние механические нагрузки. Допустимая температура не превышает +100 °С – для большинства систем отопления этого хватает, но с увеличением нагрева полиэтилен просто начнет оплавляться, теряя первоначальный объем.
Пенополиэтилен
Пенополиэтилен имеет более низкую стоимость и меньшую область применения. Его нельзя использовать для изоляции так называемых «холодных объектов», так как он имеет низкое сопротивление проникновению водяного пара. Этот вид термоизоляции не позволяет добиться полной герметичности термоизоляционного слоя, что приводит к потерям тепла. Как недостаток отмечают и плохое склеивание швов.
Чтобы избежать указанных недостатков, надо использовать теплоизоляционные трубы из полиэтилена. Вместе с листовыми материалами они обеспечивают надежную теплоизоляцию любых трубопроводов. Такие трубы просты в эксплуатации и при монтаже, имеют невысокую цену. Использовать полиэтиленовые трубы можно как на новых, так и уже на действующих системах. Благодаря наличию специальной защелки, их легко демонтировать, что удобно при проведении ремонта.
При монтаже изоляцию разрезают по технологическому шву, а затем склеивают. При этом необходимо сделать небольшой натяг, для того чтобы компенсировать усадку полиэтилена. Такая изоляция легко устанавливается на колена и дуги, длина трубы составляет 2 метра.
Теплоизоляция трубопроводов позволяет сберегать тепло, и экономический эффект вы получаете уже в начале эксплуатации системы.
Как выполнить теплоизоляцию полипропиленовых труб
Утеплитель для труб может быть различной формы и исполнения: намотанный, приклеенный, в виде скорлупы — овальной формы и т.д. Существует широкий спектр изоляционных материалов, облицовок и вспомогательных утеплительных соединений, доступных для использования в системах горячего водоснабжения.
Список постоянно меняется по мере разработки новых синтетических материалов или способов их нанесения. Например, последним нововведением в теплотехнике является использование антифриза в качестве теплоносителя для замкнутых систем
Рассматривать какого-либо конкретного производителя утеплителей не имеет смысла, необходимо обратить внимание на типы используемых материалов
Особенности применения минеральной ваты в качестве утеплителя
Минеральная вата, пожалуй, самый известный, старый и надежный материал из всех видов утеплителей. Наряду с качественной теплоизоляцией обеспечивает безопасность и долговечность трубопроводов. Материал не горит, инертен к кислотам, щелочам, другим химическим соединениям. Стоимость минваты значительно ниже большинства современных изоляторов, что при больших объемах строительства играет важную роль.
Типы минеральной ваты для утепления:
- стеклянная – полученная из расплава стекла;
- каменная – получается из расплава вулканических пород;
- шлаковая – продукт переработки шлака из доменной печи.
Как и большинство пористых материалов, минеральная вата гигроскопична и хорошо впитывает влагу из окружающей среды. Напитанный водой материал резко теряет свои теплоизоляционные свойства и способствует коррозии металла. Поэтому при утеплении трубопроводов обязательно предусматривают внешнюю гидроизоляцию. Обычно это листы рубероида или алюминиевой фольги повышенной прочности.
Необходимость использования гидроизоляции резко повышает общую стоимость монтажа системы отопления. Поэтому сегодня минвата для утепления труб отопления используется в редких случаях, когда нет возможности применить более дешевые аналоги.
Вспененный полиуретан (пенополиуретан, ППУ)
Более чем в два раза сокращает тепловые потери по сравнению со стекловатой и минеральной ватой. К числу его преимуществ относят: низкую теплопроводность, отличные гидроизоляционные свойства. Заявляемый производителями срок службы – 30 лет;. Диапазон рабочей температуры от -40 до +140 °С, максимальная выдерживаемая в течении короткого времени – 150 °С.
Основные марки ППУ относятся к группе горючести Г4 (сильногорючие). При изменение состава с помощью добавки антипиренов им присваивается Г3 (нормальногорючие).
Теплоизоляционное покрытие выпускается в виде скорлуп – полукруглых сегментов со шпунтовыми замками на торцах. В продаже имеются и готовые стальные трубы в изоляции из пенополиуретана с предохраняющей оболочкой из полиэтилена.
Монтаж
Скорлупы закрепляются на отопительной трубе с помощью стяжек, хомутов, пластикового или металлического бандажа. Как и многие полимеры, материал не переносит длительного воздействия солнечного света, поэтому открытый наземный трубопровод при использовании ППУ-скорлуп нуждается в покровном слое, к примеру, из оцинкованной стали.
Для подземного бесканального размещения теплоизоляционные изделия укладывают на водостойких и температусточивых мастиках либо клеях, а снаружи изолируют водонепроницаемым покрытием. Необходимо также позаботиться об антикоррозионной обработке поверхности металлических труб – даже проклеенное замковое соединение скорлуп недостаточно плотно, чтобы предотвратить конденсацию водяного пара из воздуха.
Производители и цены
Лучшими производителями пенополиуретана специалисты называют компании:
BASF Polyurethanes GmbH. Немецкая компания «BASF Polyurethanes GmbH» является лидером в области производства полиуретанов. В линейке продукции и ППУ. В России совместно с ОАО «Нижнекамскнефтехим» создали предприятие «Эластокам» по выпуску компонентов для ППУ.
Yantai Wanhua Polyurethanes Co., Ltd. Китайский производитель с высококачественной линейкой пенополиуретанов.
SYNTHESIA INTERNACIONAL S.L.U. Испанское химическое предприятие SYNTHESIA INTERNACIONAL S.L.U. выпускает пенополиуретан с 2008 года. Продукция нашла своего покупателя во многих странах мира, в том числе и в России.
Цена у всех производителей около 650$ за 1 м3.
Утепление сложных участков
Особенно важно хорошо изолировать от холода те участки трубопровода, которые выходят на поверхность земли или проходят через фундамент в дом. Один из самых распространенных методов утепления такого ввода заключается в следующем:
Один из самых распространенных методов утепления такого ввода заключается в следующем:
- В отверстие в фундаменте вставляется отрезок трубы большого диаметра. Это может быть канализационная труба диаметром от 100 мм из ПВХ;
- В неё вводится водопроводная труба, центрируется и закрепляется в этом положении скотчем;
- Пространство между трубами задувается монтажной пеной из баллончика;
Схема утепления ввода
Пространство между внешней трубой и стенками фундамента засыпается керамзитом, а над трубой укладывается влагостойкий утеплитель.
Теплоизоляция для труб водоснабжения
В широком ассортименте теплоизоляционных материалов не сложно запутаться. Чтобы выбрать оптимальный вариант, нужно, как минимум, знать основные виды и типы, ключевые характеристики и особенности.
Теплоизоляция водопроводных труб выполняется различными утеплителями, которые сгруппированы ниже (в виде классификации) по принципу единства технологии утепления.
Жесткие утеплители
В эту категорию входят пенопласт, пенополистирол (2560-3200 руб/куб) и Пеноплекс (3500-5000 руб/куб), теплоизоляционные свойства и цена зависят от плотности.
Укладка водопроводных труб в короб из пеноплекса
Рулонные утеплители
В этом сегменте представлены: полиэтилен (как дополнительный материал), пенофол фольгированный (50-56 руб/м.кв), вата (минеральная (70-75 руб/м.кв) и стекловата (110-125 руб/м.кв)), поролон мебельный (250-850 руб/м.кв в зависимости от толщины).
Утепление труб водоснабжения рулонной теплоизоляцией также сопряжено с трудностями, которые заключаются в гигроскопичности материала. Т.е. утеплитель теряет свои свойства под воздействием влаги, а значит, имеет более узкую сферу применения, или нуждается в дополнительной защите. Плюс, необходимо продумывать способ крепления утеплителя на трубе.
Маты базальтовые теплоизоляционные и поролон для утепления водопроводных труб
Сегментные (кожуховые) утеплители
Кожух-утеплитель для труб – наиболее прогрессивный вариант теплоизоляции трубопровода. Оболочка для утепления водопроводной трубы обеспечивает максимальную герметичность и как следствие, создает надежный теплоизоляционный слой.
Выделяют разновидности сегментных утеплителей:
Скорлупы из пенопласта для утепления водопроводных труб жесткие (теплоизоляционный кожух для труб – скорлупа из пенополистирола (ППУ) или вспененного пенопласта. Цена от 190 руб/м.п, зависит от толщины и диаметра цилиндра);
Напыляемые утеплители (ППУ)
Особенность утепления методом напыления пенополиуретана в том, что теплоизоляция наносится на поверхность трубы, обеспечивая 100% герметичность (стоимость компонентов для ППУ заливки от 3,5 евро за кг).
Количество компонентов определяется толщиной заливки, работа оплачивается дополнительно). В среднем стоимость утепления напылением пенополиуретана составляет 15-20 долларов/м.п.
К напыляемым утеплителям также относится краска теплоизоляционная для труб. Нанести можно самостоятельно, т.к. термокраска продается в баллончиках в виде аэрозоля.
Слой краски в 20 мм. заменяет 50 мм утеплителя из базальтовой ваты. Кроме того, это единственный материал, который не подвержен повреждениям со стороны грызунов.
Утепление водопроводных труб методом напыления пенополиуретана (ППУ) Водопроводная труба утепленная пенополиуретаном (ППУ)
Выбирая теплоизоляционный материал для утепления труб водоснабжения, нужно принять во внимания такие факторы:
место установки трубопровода
Утепление труб, проведенных по земле и расположенных под землей выполняется разными способами, даже при применении одних и тех же материалов (важно также учесть до или ниже уровня промерзания уложены трубы);
частота эксплуатации трубопровода. Например, на даче, которая не предназначена для постоянного проживания, достаточно просто избежать разрыва трубы
Для этого устанавливается ресивер или выполняется утепление водопровода кабелем. А вот в частном доме необходимо обеспечить подачу воды круглогодично. Здесь к выбору утеплителя нужно подойти более взвешенно;
показатель теплопроводности труб (пластиковые, металлические);
устойчивость к влаге, горению, биологической активности, ультрафиолету и т.д. определяет необходимость защиты утеплителя от названных факторов;
простота монтажа;
стоимость;
срок службы.
