Монтаж водонагревателей разных типов: крепление, подключение, схемы

Типы проточных водонагревателей

Проточные водонагреватели разделяют по виду энергии, которая используется для нагрева. Поэтому их можно поделить на следующие виды:

• Электрические, в которых проходящую воду нагревают ТЭН (трубчатый электронагреватель) или металлическая трубка, на которую воздействуют переменным магнитным полем (индуктор). Поэтому их делят на два типа: индукционные и ТЭНовые. Этот тип водонагревателей потребляет электрическую энергию, поэтому не подходит для тех мест, где невозможно присоединиться к электросети;
• Водяные, работающие от системы отопления. Эти устройства не требуют подключения к электросети, поэтому их можно использовать даже в неэлектрофицированных домах. Однако зависимость от системы отопления не позволяет использовать их в летний период;
• Солнечные, получающие тепло от светила. Они не зависят от системы отопления или электричества, поэтому их можно применять на летних дачах. Однако эти устройства греют воду лишь в тёплые солнечные дни;
• Газовые, работающие от сжиженного или магистрального газа. Такие устройства используют лишь в домах и квартирах, подключённых к центральному газопроводу.

Это устройство нагревает проходящий через него поток воды

Основа электрического водонагревателя — нихромовая проволока, которая обладает высоким сопротивлением, намотанная на керамический каркас. Индукционный нагреватель работает по другому принципу. На металлическую трубу наматывают толстую медную шину, затем подают высокочастотное (до 100 килогерц) напряжение. Переменное магнитное поле нагревает металлическую трубу, а труба, в свою очередь, нагревает воду. Существуют проточные нагреватели, которые встраивают в бойлеры или теплоаккумуляторы, заполненные водой. Поэтому их и называют водяными. Лучший вариант для летней дачи — солнечный проточный водонагреватель. Он работает от солнечной энергии и нагревает воду до 38–45 градусов, чего вполне достаточно, для того чтобы принять душ. Газовые проточные водонагреватели появились в студенческой среде от безысходности, вызванной сломавшейся колонкой или другими аналогичными факторами. Они представляют собой свитую в спираль медную трубку, расположенную над огнём кухонной газовой печи.

Что можно сделать самостоятельно

Прежде чем выбирать конкретный тип водонагревателя, необходимо определить, какие инструменты, материалы и навыки вам доступны. Если вы умеете хорошо работать сварочным аппаратом, то сможете сделать электрический водонагреватель. Если у вас уже есть работающая система отопления с теплоаккумулятором и вы умеете пользоваться сварочным инвертором, то сможете сделать водяной нагреватель. Если вы не обладаете такими талантами или у вас нет ни электричества, ни водяного отопления, то вам вполне по силам солнечный водонагреватель.

Газовые проточные водонагреватели — средство повышенной опасности. Для работы с любыми газовыми устройствами необходимо пройти специальное обучение, в противном случае велика вероятность, что вместо проточного водонагревателя вы получите мину замедленного действия, которая однажды взорвётся. Если концентрация газа в помещении составит 2–15%, то взрыв произойдёт от любой искры. Поэтому в этой статье нет никаких инструкций, с помощью которых вы сможете создать газовый проточный водонагреватель.

Для создания большинства водонагревателей вам придется научиться пользоваться сваркой

Подготовка

Выполнение правильных подготовительных мероприятий является залогом успешной установки водонагревателя в квартире

Сначала целесообразно ознакомиться с инструкцией, прилагаемой к прибору производителем, уделяя повышенное внимание вопросу техники безопасности при монтаже и эксплуатации прибора

Не менее важным моментом станет грамотный выбор места для крепления водогрейного оборудования.

В этом случае обязательным является строгое соблюдение нескольких аспектов:

• доступность установленного водогрея для профилактических мероприятий и обслуживания в условиях эксплуатации;
• тип стены и её способность выдерживать вес устанавливаемого водонагревателя, заполненного водой;
• состояние электрической проводки и, при необходимости, исправление всех выявленных недочетов;
• соответствие электрической проводки характеристикам водогрейного прибора и требованиям, выдвигаемым изготовителем к эксплуатации прибора.

Не менее важно произвести качественную диагностику состояния всей водопроводной системы, включая правильность функционирования стояков и труб

Особое внимание уделяется качеству воды, которая будет поступать в водогрейное оборудование, и определиться с необходимостью установки фильтра

На стадии подготовки особое значение придаётся правильному выбору места под крепление водонагревателя, так как только в этом случае будет гарантирована простота монтажа, обслуживания и эксплуатации оборудования.

Выбираем место для установки оборудования

Перед установкой прибора выбираем место, где он будет находиться. Накопительные водонагреватели отличаются достаточно большими габаритами, что обязательно нужно учесть при их размещении. Различают три типа приборов:

• Настенные, емкость которых не превышает 200 л.
• Напольные, объемом от 200 до 1000 л.
• Встраиваемые, имеющие различную вместимость.

Кроме того, различают устройства вертикального и горизонтального типов. В зависимости от этого типа прибор и должен располагаться.

Неверное размещение затрудняет работу оборудования и быстро выводит его из строя. Все эти факторы обязательно должны быть учтены при выборе места для водонагревателя.

Помимо этого должен быть выполнен еще целый ряд требований. Аппарат нужно монтировать в защищенном от холода месте, чтобы вода не замерзала. Он должен располагаться вблизи от водоразборных точек.

При этом желательно, чтобы длина водопроводных труб была минимальной.

Для установки массивного напольного накопительного водонагревателя потребуется прочное ровное основание, в некоторых случаях это может быть специальная подставка

В случае если водоразборные трубы слишком удалены друг от друга, стоит рассмотреть вопрос об установке нескольких водонагревателей. Выбрать место для прибора желательно так, чтобы трубопроводы с холодной и горячей водой располагались достаточно близко и были легко доступны.

Важно также изучить состояние проводки

Особое внимание следует обратить на ее сечение и возможность выдержать дополнительную мощность. При необходимости проводку придется заменить. Еще один важный вопрос – доступность оборудования

На месте установки прибора должно быть достаточно пространства для беспрепятственного проведения монтажных работ, последующего обслуживания и возможного демонтажа

Еще один важный вопрос – доступность оборудования. На месте установки прибора должно быть достаточно пространства для беспрепятственного проведения монтажных работ, последующего обслуживания и возможного демонтажа.

Исходя из этого, необходимо предусмотреть свободное расстояние от ближайшей поверхности до защитной крышки аппарата. Оно не может быть меньше 50 см.

Если водонагреватель планируется установить в ванной, нужно учитывать что здесь существуют зоны с различным уровнем влажности. В некоторых из них монтаж электрооборудования категорически запрещен.

При креплении настенных приборов очень важно определить прочность стены. Кирпичные и бетонные перегородки, даже если за ними проходят вентшахты, смогут выдержать прибор до 100 л. Оборудование объемом до 200 литров можно навешивать только на несущие стены

Оборудование объемом до 200 литров можно навешивать только на несущие стены.

Если же существуют серьезные сомнения в прочности стены, не стоит вешать на нее прибор емкостью больше 50 литров. В этом случае придется установить специальный несущий каркас из металла.

Место для встраиваемых водонагревателей выбирается в точном соответствии с рекомендациями производителей.

Необходимые инструменты

Подготовка рабочего инструмента и комплектующих изделий — один из наиболее важных этапов, позволяющих выполнить монтаж водонагревателя своими руками правильно и достаточно быстро.

С целью беспроблемной реализации схемы подключения водогрея к водопроводной системе нужно подготовить инструмент и материалы, представленные:

• измерительными приборами в виде линейки или строительной рулетки;
• труборезом ручного или электрического типа;
• паяльником;
• ударным рабочим инструментом в виде перфоратора или специальной дрели, применяемыми для просверливания отверстий, а также набор сверл;
• крепежами в виде кронштейнов и анкеров, используемыми для установки водогрейного оборудования,
• монтажными ключами для подсоединения элементов друг к другу, включая пассатижи и разводные ключи;
• тройниками в виде фитингов, предназначаемых для выполнения врезки в водопроводную систему;
• запорного типа арматурой, устанавливаемой на вход в водонагревательное оборудование, и позволяющей обеспечивать аварийное отключение прибора;
• материалами, обеспечивающими высокий уровень герметичности всех выполненных соединений, в виде пакли, специальных паст-герметиков, а также уплотнительной ленты;
• гибкими шлангами, посредством которых производится подача воды в водогрейный прибор и вывод её в систему горячего водоснабжения.

На стадии подготовки материала и инструмента в обязательном порядке учитываются все особенности конструкции водогрейного прибора и характеристики водопроводной системы.

Важно запомнить, что стандартной схемой может быть предусмотрено наращивание трубы или обустройство линии обводного типа, что потребует приобретения дополнительных труб, оптимальных по техническим параметрам и характеристикам.

Виды бытовых водонагревателей

Различают следующие группы устройств:

• проточные;
• накопительные.

Первый из вариантов предназначен для постоянного нагрева воды. Такие устройства включаются при открывании крана. При этом сразу нагревается вода. Преимуществом подобных агрегатов является отсутствие необходимости в выборе места установки — они располагаются возле смесителя. Такая возможность обусловлена компактными габаритами. Кроме того, проточные устройства обеспечивают быстрый нагрев.

Однако агрегаты данного типа имеют существенный недостаток — они характеризуются высокой мощностью. За счет этого обеспечивается существенная скорость нагрева. Но вместе с тем отмечается увеличение уровня потребления электроэнергии. Еще одним недостатком является сложность монтажа, т. к. необходимо обеспечить выделенную линию для подключения к сетевому напряжению из-за высокой мощности агрегата.

Техническое устройство бойлера накопителя

Накопительный бойлер представляет собой объемный бак. Для нагрева воды предусматривается электрический нагревательный элемент. Он соединен с термостатом, посредством которого контролируется температура, обеспечивается возможность автоматического включения и отключения бойлера, если температурный режим существенно изменяется.

Техническое устройство бойлера.

В нижней части конструкции предусмотрен отсек, где расположен терморегулятор. Его применяют, чтобы задать верхний предел температуры нагрева воды. По достижении этого уровня агрегат отключается. Если вода остынет достаточно сильно, бойлер снова включится. В большинстве случаев максимальное значение данного параметра составляет +70°С. Для подключения бойлера к системе отопления или водоснабжения предусмотрены патрубки.

Конструкция должна быть оснащена предохранительным клапаном. Данная деталь устанавливается в нижней части устройства — возле одного из патрубков, предназначенных для подведения трубопровода. Благодаря такому элементу нормализуется давление внутри корпуса. Его основной функцией является отведение избыточного количества горячей воды, что не позволяет баку деформироваться под воздействием существенной нагрузки.

Конструкционное исполнение аппаратов нагрева

Различают следующие типы накопительных устройств:

• вертикальные;
• горизонтальные.

Во втором из случаев монтаж требует осторожности. Рекомендуется определить нагрузку, оказываемую устройством, на вертикальную перегородку

Бойлеры характеризуются объемом 50 л и более. После заполнения их вес увеличивается в несколько раз и достигает 50 кг (при наименьших габаритах агрегата) или 100 кг. Если такой нагреватель установить на перегородке, которая была возведена из недостаточно прочных материалов, вскоре произойдет обрушение конструкции.

Следует располагать подобную технику на несущей стене

Причем важно учесть, из какого материала она изготовлена. Наилучшим вариантом является бетон и кирпич

В обоих случаях несущая стена выдержит воздействие существенной нагрузки, оказываемой водонагревателем. Для крепления предусматривают анкеры (2 шт.). Устройство просто навешивается на штыри без необходимости в дополнительной фиксации.

Типы накопительных устройств.

Горизонтально ориентированные нагреватели чаще предназначаются для установки на полу. В этом случае отсутствуют ограничения по установке, т. к. не нужно предварительно определять прочность основания. Для упрощения монтажа патрубки отличаются по цвету. Так, синий используется для подведения коммуникаций холодного водоснабжения, красный — для горячего трубопровода.

Рассмотрим типы водонагревателей

Водонагреватели для квартир и частных домов различают по типу энергоносителя – это электрические и газовые приборы. Электрооборудование может быть накопительного и проточного действия, в то время газовые модели работают только, как проточные устройства. Нагреватели по своей форме бывают вертикальными и горизонтальными, напольными и настенными. Чтобы правильно подключить нагревательное оборудование с баком нужного объёма, рекомендуется воспользоваться нижеследующей таблицей.

Прежде чем остановить свой выбор на той или иной модели водонагревательного оборудования, надо иметь представление, как работают аппараты разного типа.

Аппараты косвенного нагрева

Нагреватели косвенного нагрева работают от теплоносителя из отопительной сети, который проходит через бак по спиральному нагревательному элементу. Он изготавливается в большинстве случаев из меди, имеющей высокую теплопроводность.

Теплоноситель в этот момент имеет максимальную температуру, поскольку в этот контур он попадает непосредственно от котла. Температура воды в таком водонагревателе в большинстве случаев не превышает 80 градусов. Во время интенсивного использования горячей воды она может снижать в момент подкачки для пополнения уровня в бойлере.

Кроме того, в любой отопительной системе, желательна установка резервной тепловой установки на альтернативном виде топлива. Обычно это котел меньшей мощности.

Его и можно переключить на водонагреватель по отдельному контуру. Водопроводная и отопительная система при этом несколько усложняется, но не настолько, чтобы подключение водонагревателя своими руками стало невозможным.

Косвенный нагрев применяется, как резервная система горячего водоснабжения во время отопительного сезона.

Накопительные водонагреватели

Название говорит о том, что бойлер накопительного типа обладает ёмкостью, в которой накапливается определённый объём горячей воды, необходимый для удовлетворения нужд всех проживающих в квартире или доме.

В баке установлен термостат, который управляет ТЭНами, поддерживая постоянную температуру рабочего объёма воды (около 70С.). Например, для семьи из 5 человек достаточно установить накопительный водонагреватель с баком 50 литров. Есть модели объёмом 150 литров.

К плюсам следует отнести то, что накопители обладают большим запасом производительности. Большие баки способны поставлять горячую воду одновременно для умывальников, душевых установок и ванных, также для кухонных моек в течение всего времени подключения.

Единственным недостатком таких агрегатов является то, что после полного расхода рабочего объёма горячей воды приходится ждать полной заправки и нагрева в течение часа – полтора.

Проточные

Приборы снабжены небольшими ёмкостями. ТЭН проточного нагревателя включается в момент открытия крана. Быстрый нагрев происходит за счёт протока жидкости через раскалённую спираль. В отличие от накопительных аппаратов проточные модели из-за краткосрочности воздействия нагревательных элементов не могут нагревать воду до высоких значений температуры.

Клапан на кране регулирует восполнение уровня воды в баке по мере её расхода из централизованного водопровода или резервной ёмкости на приусадебном участке.

Несмотря на это, проточные нагреватели доказывают свою эффективность, как резервные мощности во время сезонных и аварийных отключений горячего водоснабжения. Они пользуются большим спросом у дачников, которые устанавливают их в душевых кабинах.

Газовые

Газовые колонки относятся к водонагревателям проточного действия. Их стали массово устанавливать в СССР в начале 60-хгодов прошлого века, когда в стране началось строительства многоэтажных газифицированных жилых домов. Нагрев в таких приборах осуществляется следующим образом — вода из водопровода поступает в спиральный водовод вокруг медного коробчатого экрана, внутри которого газ сгорает в горелках (колосниках).

В исходном положении газовый фитиль постоянно горит. При повороте крана, поступающая из водопровода вода открывает клапан, и газ начинает поступать в колосники, где загорается от фитиля. У разных моделей температура воды регулируется в ручном или автоматическом режиме. Но у всех при внезапном отключении водоснабжения автомат перекрывает поступление газа.

Требуемый инструмент и материалы

Если проводка дома вполне способна работать с водонагревателями и есть возможность подключить его к системе водоснабжения или произвести врезку, то можно приступать к работам.

Из инструментов понадобиться:

1. Перфоратор с буром нужной толщины;
2. Рулетка;
3. Набор ключей;
4. Отвертки;
5. Плоскогубцы;
6. Молоток и т.д.

Дополнительно может понадобиться паяльник для пластиковых труб или плашка для нарезания резьбы на металлических трубах.

Эти инструменты нужны в случае надобности врезки с систему водоснабжения.

Потребуются также такие материалы:

• Пакля с пастой для герметизации соединения или фум-лента;
• Запорные краны (количество – от 1 до 3 шт.);
• Тройники (пластиковые или металлические);
• Монтажные крюки;
• Соединительные шланги (если их нет в комплекте);
• Предохранительный клапан (для бойлера);
• 3-жильный кабель (по длине его должно хватить до счетчика);
• Автоматический выключатель или розетка.

Дальше рассмотрим последовательность действий для установки и подключения водонагревателей разных типов.

Монтаж проточного водонагревателя

Первыми будут водонагреватели проточного типа. Эти нагреватели делятся на переносные и стационарные.

С переносными водонагревателями и вовсе проблем по установке не должно быть. Зачастую подача воды в них производится из душевого шланга с предварительно снятым распылителем.

Для установки достаточно выбрать место его расположения. Затем произвести замеры мест крепления. При этом нужно учитывать длину проводки, ее должно хватить до ближайшей розетки.

Далее в отмеченных местах нужно перфоратором просверлить отверстия в стене и вкрутить в них монтажные крюки.

После этого нагреватель повесить на крюки, подсоединить к входящему выводу шланг от душа и подключить к розетке.

На этом монтаж будет завершенным. Ниже представлены примеры работ.

Сложность установки стационарного проточного водонагревателя зависит в основном от системы водообеспечения дома.

Если в дом заходит только трубопровод с холодной водой, то монтаж будет проще, а если и с холодной и горячей – потребуются дополнительные работы.

Инфракрасные теплые полы электрические под ламинат и плитку на бетонный и деревянный пол, плюсы и минусы, как выбрать, монтаж своими руками

Рассмотрим первый случай.

Первым делом опять же потребуется определение места расположения нагревателя. Но здесь нужно ориентироваться на трубопровод с водой, нагреватель должен располагаться недалеко от него.

Далее производится закрепление прибора в выбранном месте. Процесс установки идентичен описанному.

Если в трубопроводе с водой имеется вывод с запорным краном для подключения, то обеспечить подачу воды будет несложно.

Достаточно присоединить гибкий шланг к запорному крану и к подающему выводу самого нагревателя.

Но следует побеспокоиться и о выводящем выходе нагревателя. К нему нужно тоже подсоединить гибкий шланг, а второй конец – к смесителю.

Если будет несколько точек забора воды, то потребуется прокладка пластиковых трубопроводов к ним, а после уже подсоединять шланг от нагревателя к этому трубопроводу.

Если же отдельного вывода в системе обеспечения нет, то придется его сделать.

Если трубы пластиковые, то из инструментов дополнительно нужен будет паяльник для пластиковых труб, ножницы для их резки, а из материалов – тройник и запорный кран.

Перед началом работ нужно перекрыть подачу воды в систему и слить ее остатки.

Затем произвести разрезание трубы в месте, наиболее близком к месту расположения прибора.

При помощи паяльника в место разреза впаять тройник, а уже к нему подсоединить кран. После произвести подсоединение шлангов к прибору.

Если трубы металлические, то для врезки нужна будет плашка для нарезания резьбы на трубах.

Последовательность работ та же, что и у пластиковых: труба разрезается, нарезается резьба на ее концах, вкручивается тройник, а на него – запорный кран.

После монтажа следует проверить герметичность всех соединений. Для этого подача воды включается и проверяются соединения на наличие течей.

Далее прибор включается в розетку и проверяется работоспособность системы.

Второй случай.

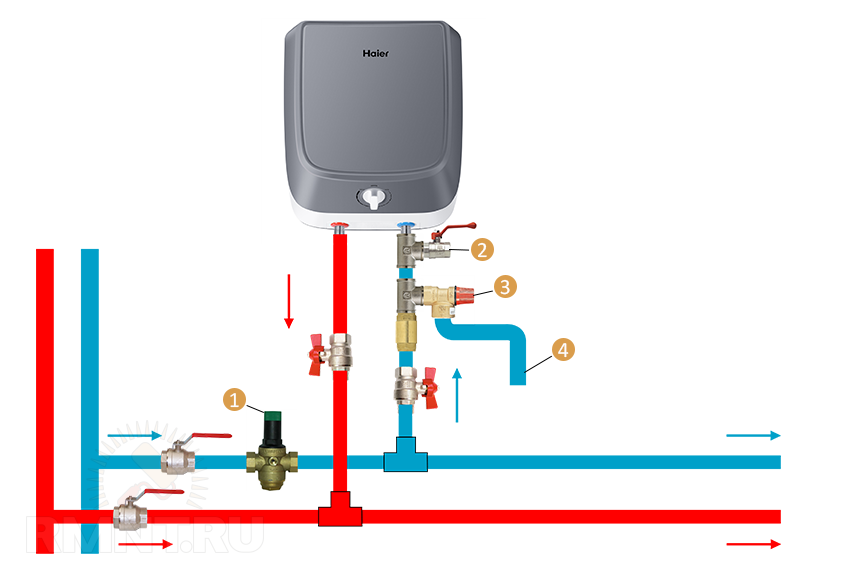

Если в дом заходит также трубопровод с горячей водой, то помимо подключения подачи на нагреватель от трубопровода с холодной водой, потребуется установка дополнительных двух запорных кранов и одного тройника.

Тройник врезается в трубопровод подачи горячей воды. Перед ним устанавливается первый кран, а второй – на выходе из нагревателя.

Таким образом будет обеспечиваться подключение и отключение горячей воды от разных источников.

При использовании горячей воды из централизованной подачи перекрываются краны на вводе и выводе в нагреватель.

Если же будет использоваться вода, нагретая прибором, то краны, ведущие на него, открываются, а кран, установленный перед тройником, врезанный в трубопровод с горячей водой перекрывается.

Где лучше разместить бойлер

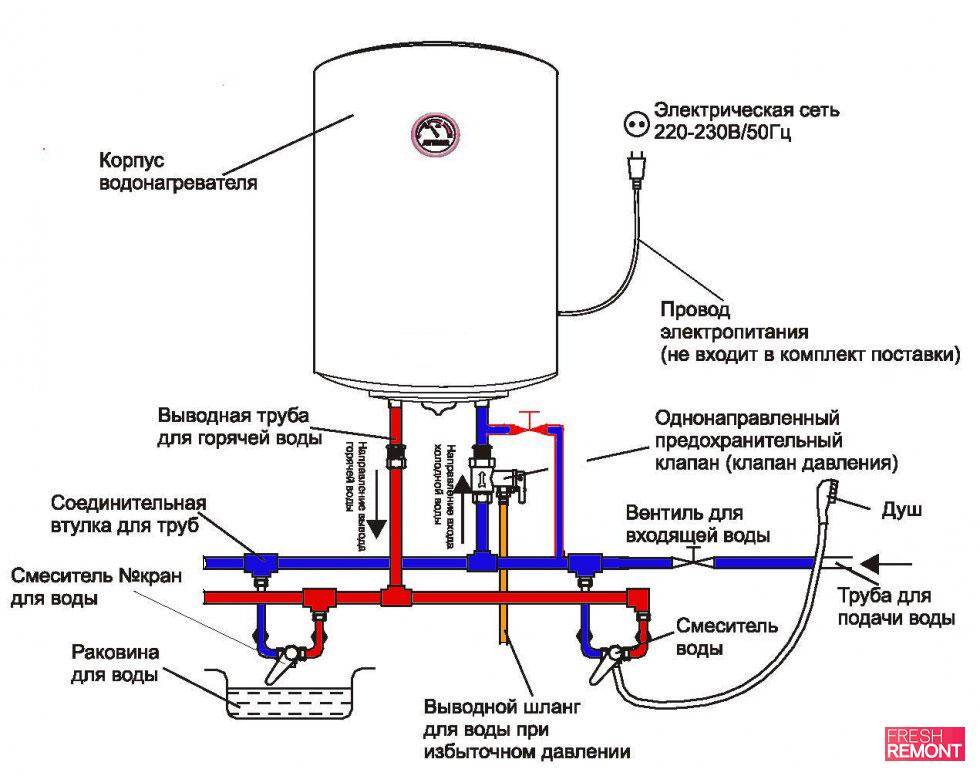

Главное, верно подсоединить к водопроводу, потому важно точно определить выгодное место установки прибора. Трубопровод водоснабжения должен проходить близко

В этом вопросе стоит следовать следующим советам:

В этом вопросе стоит следовать следующим советам:

1. Лучше разместить бак в туалете. Подобная рекомендация связана с тем, что трубы холодного водоснабжения проходят в этом помещении. Агрегат должен находиться рядом с трубой. Если установить его удаленно и обеспечить подвод, напор может быть недостаточным.
2. Мастера не рекомендуют делать подключение водонагревателя к водопроводу через ванную комнату. Связано это с высоким уровнем влажности в помещении. Прибор может быстро выйти из строя, потому что будет находиться в постоянном контакте с испарениями. Установка водонагревателя в ванной проводится, если нет альтернативы.
3. Схема подключения водонагревателя к водопроводу в квартире не запрещает установку устройства в кухне. Но, планируя схему расположения гарнитура, стоит учитывать, что нагревательный резервуар займет достаточно свободного пространства.
4. Размещая устройство на стене, нужно, главное, удостовериться в том, что внутри нее не проходит электрическая проводка.
5. Если нагреватель устанавливают на кухне, его размещают удаленно от электрической и газовой плиты. Воздействие тепла извне способно разрушить нагревательный элемент.

Установка накопительного бака

Самостоятельная установка и подключение водогрейного оборудования накопительного типа осуществляется поэтапно:

• выполнение замеров места, выделенного под установку бойлера, с отметкой всех точек под крепежи;
• определение материала и сечения электрического кабеля, используемого для подключения, изучение возможностей проводки согласно показателям максимальной нагрузки;
• прокладывание при необходимости нового электрического кабеля сечением 2,0х2,5 от вводного автомата на 16,0 А с целью безопасной эксплуатации бойлера;
• выполнение надежной фиксации корпуса водогрейного оборудования в соответствии с разметкой посредством болтов или крючков;
• гидроизоляция помещения ванной комнаты и прокладка электрического кабеля;

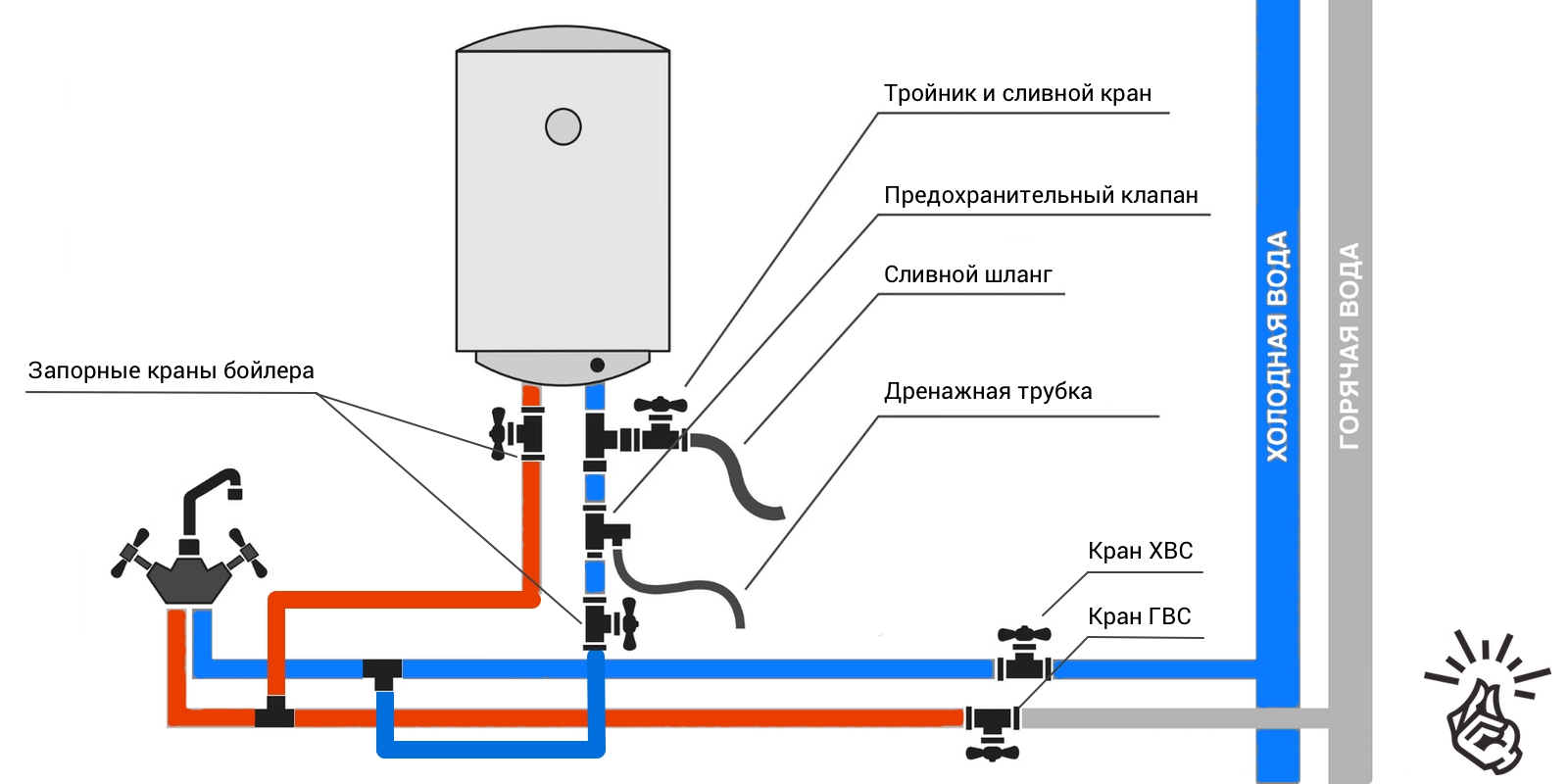

• прокладка водопроводных труб с установкой запорной арматуры, используемой для перекрытия водоподачи;
• подключение квартирной разводки на горячее водоснабжение к водогрейному прибору.

Накопительный бойлер горизонтальной установки

Необходимо убедиться в наличии воды в водопроводной системе. Открывается кран горячего водоснабжения с бака на смеситель, а затем — арматура на подачу холодного водоснабжения в бойлерный бак. В процессе таких мероприятий удается вывести воздух и предотвратить разрыв бака в процессе его заполнения холодной водой.

Закрывать кран нужно после того, как из смесителя польётся вода, а при отсутствии протечек, выявляемых в ходе такого тестирования, бак включается в сеть, и осуществляется нагрев жидкости в штатном режиме.
