Описание процесса установки
Перед тем как сделать розетку в гипсокартоне, необходимо разметить её будущее расположение.
Далее, в зависимости от вида устройства, процесс установки будет немного различаться.
Установка накладной розетки
Для установки внахлёст, крепление к гипсокартону производится при помощи специальных дюбелей, которые называются «бабочка». Благодаря своей конструкции, они устанавливаются в предварительно подготовленное отверстие диаметром 10 мм и в момент закручивания самореза, пластиковый корпус дюбеля сжимается и образует со внутренней стороны ГКЛ упор большой площади, надежно прижимающий дюбель и то, что на него закреплено, к стене.
Главное при установке внахлест, это установить дюбеля именно в том месте, где будут располагаться саморезы крепления выходящие из корпуса. Для этого разбираем элемент, прижимаем его корпус и там, где его необходимо закрепить, карандашом делаем отметки. Позже на этом месте будут располагаться дюбеля.
После разметки при помощи шуруповерта или дрели просверливаем два отверстия диаметром 10 мм и вставляем в них дюбеля. На следующем этапе электрическую проводку необходимо зачистить и подключить в разъем розетки, после чего корпус закрепить при помощи саморезов и дюбелей к стене. Установка внахлест закончена.
Установка одиночной, утопленной розетки
Одиночная утопленная розетка в гипсокартоне смотрится гораздо красивее, чем громоздкая и сильно выделяющаяся накладная, именно по этой причине в большинстве жилых домов устанавливаются утопленные элементы.
Как и в предыдущем варианте, начинать необходимо с разметки. Ранее мы упоминали, что такой тип изделий монтируется в специальные коробки, диаметром 68 мм. Таким образом, при разметке необходимо обозначить только центральную точку, в которое в дальнейшем устанавливается центрирующее сверло коронки для сверления гипсокартона.
Следующий этап, это установка коробки — подрозетника в подготовленное место
Затянув винты, нужно обязательно проверить как подрозетник сел и надежно ли он закреплен.
Далее производится подключение электрической проводки на контакты, после чего изделие устанавливается в подрозетник и надежно фиксируется крепежными саморезами.

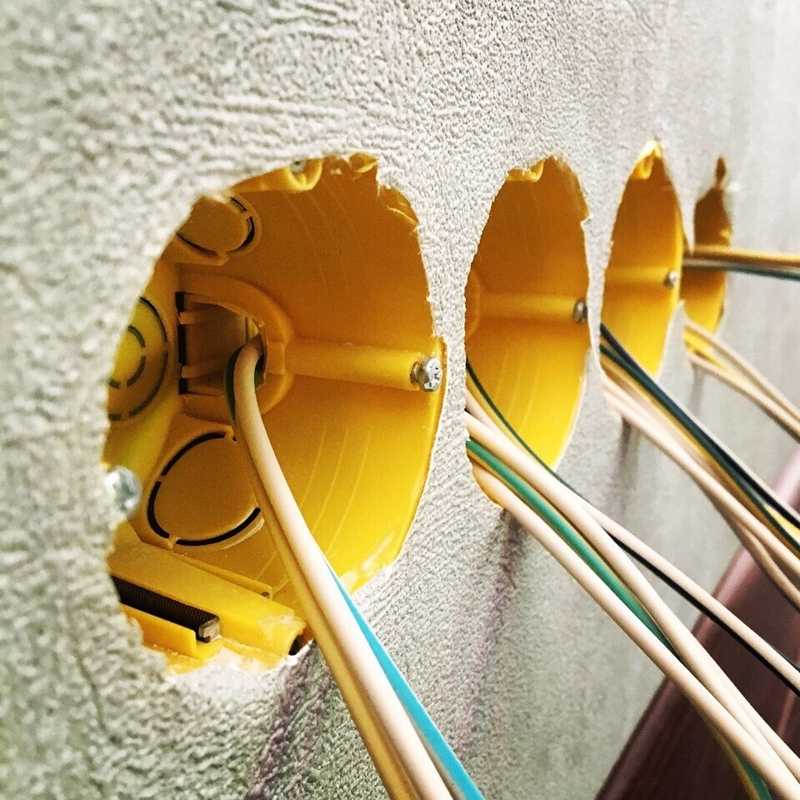

Установка блока розеток
Теперь рассмотрим, как установить розетку в гипсокартоне, точнее розетки в гипсокартоне, если их необходимо несколько. С установкой накладных элементов все понятно, они ставятся рядом друг с другом и подключаются параллельно, а как быть с утопленными вариантами.
Для установки нескольких розеток утопленного вида, применяется методика монтажа с применением блока подрозетников, который собирается при помощи нескольких подрозетников и специальных перемычек, через которые проходит электрический провод для подключения.

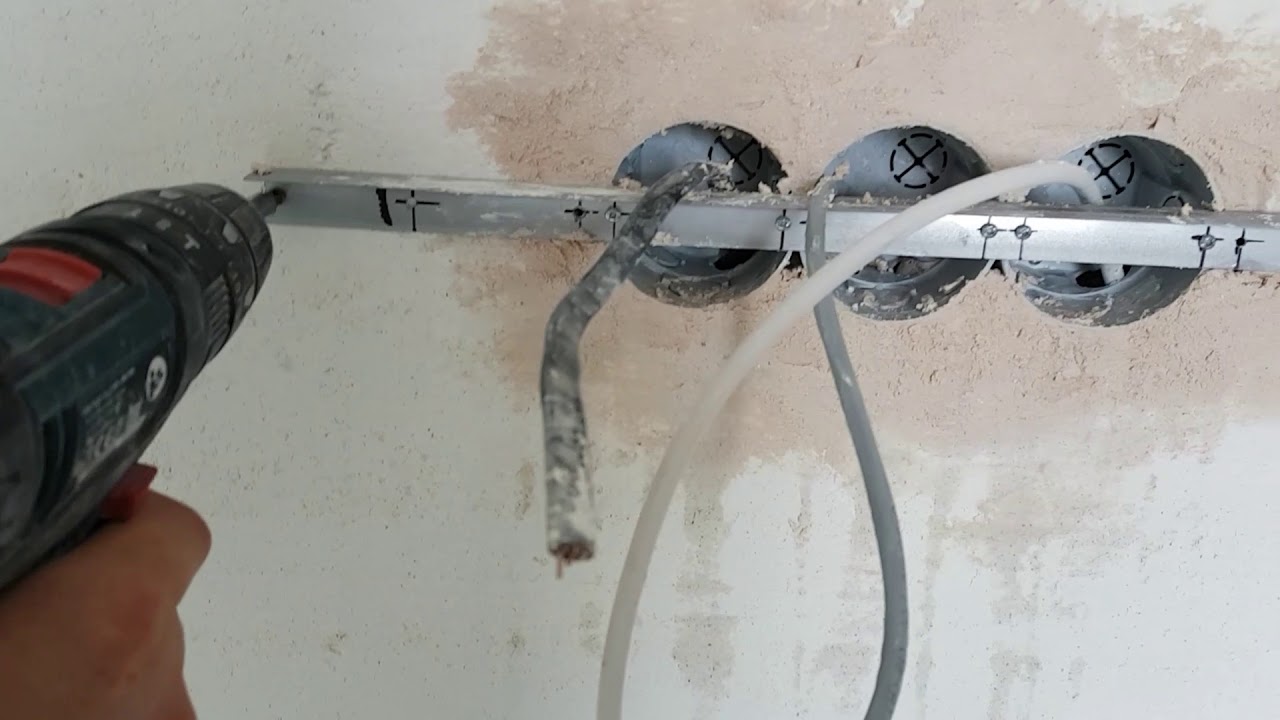

Важным этапом является разметка. Для этого при помощи карандаша и строительного уровня, в месте где планируется установка блока, проводится горизонтальная линия, на которой через каждые 71 мм делается отметка. Эти отметки обозначают расстояние между центрами подрозетников в блоке.
Далее шуруповертом или дрелью с коронкой по гипсокартону на 68 мм, просверливаем необходимое количество отверстий под установку подрозетников. Необходимо два, сверлим два, нужно больше делаем больше, это уже на ваше усмотрение.
На следующем этапе, при помощи канцелярского ножа или пилки по гипсокартону удаляем перемычки между отверстиями.
Теперь нужно удалить в пластиковых подрозетниках технологические заглушки, чтобы они не мешали соединить конструкцию вместе и пропустить через неё проводку. После сборки единого блока, электрический провод запускается внутрь, а сам блок устанавливается на место и закрепляется путем затягивания шурупов.
Что нужно знать, приступая к монтажным работам
Современные розетки устанавливаются в специальное устройство — подрозетник или как его еще называют коробка или стакан. Так вот, при монтаже в обшивку из ГКЛ применяется специальный стакан, который конфигурацией и размерами отличается от обычных модификаций для кирпичных стен, но цена его примерно такая же.
Вот в такие пластиковые коробки устанавливаются розетки под гипсокартон
Если обычные стаканы устанавливаются в углубление стены и фиксируются цементным раствором, то подрозетники для ГКЛ укладываются в вырез, сделанный в листе. После этого подтягиваются настроечные винты, разворачивающие крепежные лепестки, которые продвигаются по резьбе винтов и впоследствии прижимаются к изнанке обшивки.
Розетка для гипсокартона – вид снизу
Стаканы бывают одинарные и совмещённые в блоки. Если смотреть на одинарный стакан сверху, то мы увидим четыре винта — для сравнения на обычном подрозетнике их два. Одна пара винтов обеспечивает передвижение и прижим лепестков, о которых мы уже говорили. Оставшаяся пара винтов предназначена для фиксации розетки.
Итак, с подрозетником определились, что нам еще потребуется при монтаже?
Нам потребуется электродрель или шуруповерт, коронка по размеру посадочного радиуса стакана, водяной уровень (если устанавливается блок розеток), острый монтажный нож, карандаш и разумеется сама розетка, которую будем устанавливать.
Какую коронку выбрать? Диаметр стакана равен 68 мм, следовательно, внешний диаметр коронки должен быть таким же.
Не забываем о том, что приступать к началу монтажных работ можно только после того, как под обшивку стен уложена проводка.

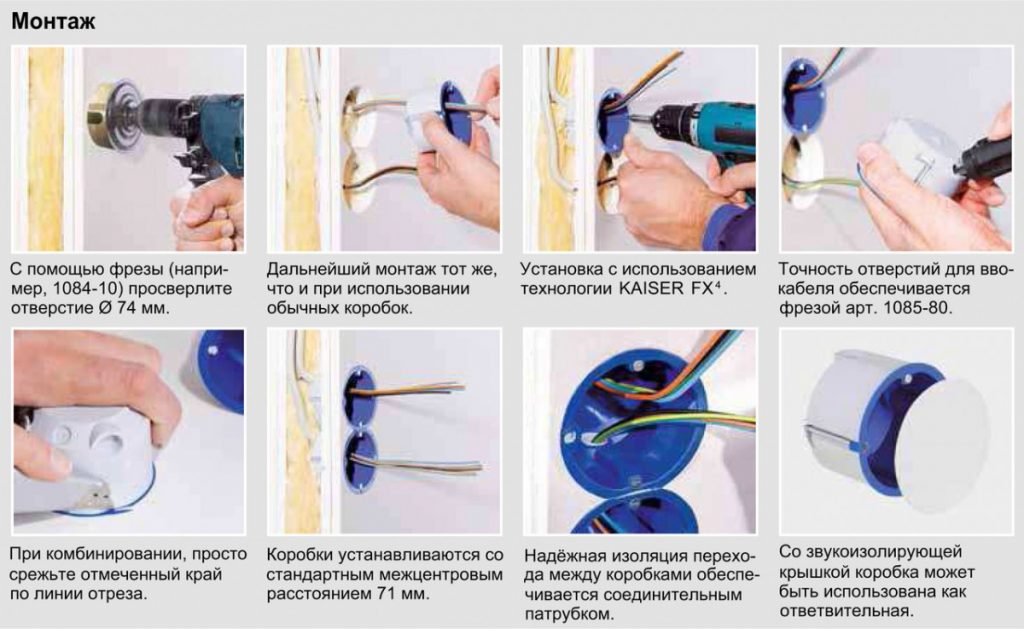

Технология выполнения монтажа одинарной розетки
Установка розетки в гипсокартон – технология самостоятельного монтажа
В этой таблице перечислены основные этапы монтажных работ, которые нам придётся выполнить. Поэтому рассмотрим каждый из перечисленных этапов подробно.
Для того чтобы инструкция была более понятной, предлагаю фотоотчёт выполнения монтажа на стенде, то есть на куске ГКЛ, которой не жалко портить.
Если опыта выполнения монтажных работ нет, рекомендую также потренироваться на ненужном куске обшивки стен и только после этого приступать к чистовой работе. За сохранность подрозетника не беспокойтесь, так как он многоразовый и во время пробной установки не повредится.
Определяем расположение розетки на стене и размечаем центр отверстия, которое будем сверлить;
По стандарту высота розетки от пола в жилых помещениях должна составлять 0,8-1 м. Исключение можно сделать для тех случаев, когда бытовая техника располагается вплотную к стене и розетку лучше установить ближе к полу. Но так или иначе выдерживаем расстояние до пола не менее 20 см.
- Подбираем коронку нужного размера и устанавливаем в шуруповерт;
- Прикладываем коронку к поверхности листа так чтобы шуруповерт располагался перпендикулярно;
Сверлим отверстие, не прилагая особого усилия, так как коронка в гипсокартон входит легко;
Нарезка углубления по периметру окружности
Острым ножом срезаем фаску по периметру сделанного отверстия на глубину 1,5 мм и на ширину 3 мм;
На фото показан перепад уровней из-за отсутствия фаски
Нарезка фаски — это обязательное условие грамотного монтажа, что впоследствии упростит проведение отделочных работ. Внешний бортик стакана имеет толщину 1-1,5 мм. Если установить такую коробку на неподготовленный периметр, бортик будет выступать над поверхностью. В итоге при финишной отделке на стену придется положить больше шпаклёвки чтобы компенсировать разницу уровней. Если же утопить бортик в нарезанную фаску, перепада не будет.
Выламываем по контуру пластиковые заглушки на дне стакана и выводим в них концы проводов;
Поверхности коробки и обшивки совпали
Вставляем подрозетник в отверстие и проверяем чтобы края пластикового изделия располагались вровень с плоскостью отделочного материала;
Регулировочные болты длинные, а потому крутим их не отвёрткой, а шуруповертом
- Шуруповертом затягиваем регулировочные болты до тех пор, пока лепестки не прижмутся к изнанке облицовки;
- Выкручиваем оставшуюся пару шурупов на подрозетнике;
- С розетки снимаем наличник;
- Крепим к подготовленной розетки провода, которые предварительно вывели, устанавливаем конструкцию в стакан и фиксируем ранее выкрученной парой шурупов;
- Наличник на розетку можно будет одеть по окончании финишной отделки стен, а значит монтаж на этом этапе можно считать оконченным.
Что делать при выпадении самой розетки
Тут может быть две основные причины – недостаточный отжим крепежных усиков и гладкая внутренняя часть подрозетника, по которой крепления просто проскальзывают.
В первом случае крепежи просто не достают до стенок подрозетника или прижимающей силы мало для уверенного удержания всей конструкции. Это может происходить из-за износа креплений или несоответствия моделей, когда розетка сама по себе меньше чем подрозетник.
Если розетка все-таки фиксируется в подрозетнике, но потом вытаскивается из него вместе со штепселем, значит ей не хватает совсем немного прижимающей силы. Здесь достаточно будет просто немного подогнуть крепежные усики – по форме они напоминают букву «Г», но с немного отогнутой вверх верхней частью. Если ее отогнуть немного больше, то прижимающая сила увеличится. Для этого надо выкрутить регулировочный болт, эта деталь сама выпадет из розетки и ее можно будет подправить плоскогубцами. Потом все можно устанавливать в обратной последовательности. Для гарантированного результата в месте, куда будут упираться крепежные усики, можно сделать несколько насечек – ножом или паяльником.
Когда сам подрозетник, даже хорошо закрепленный в стене, значительно больше розетки, то тут надо или менять его полностью или опять же изготавливать чопики и делать насечки с внутренней стороны.
Также нередко бывают случаи, когда поверхность подрозетника в месте контакта с распорными усиками просто слизана. Действенным методом решения является извлечение подрозетника и последующая его установка, но под углом в 90° от первоначального положения. Еще проще повернуть саму розетку – двойные и тройные часто так и устанавливаются – в горизонтальном положении.
Перед тем как решать что делать если розетка выпадает из подрозетника, надо осмотреть корпус последнего – в современных моделях есть крепежные болты, которыми розетка просто прикручивается к их корпусу.
Отверстие для электророзетки
Самый простой способ, не требующий приобретения электроинструмента — вырезать дырку для подрозетника острым строительным ножом. Для этого следует просто обрисовать по контуру изделие, приложив к стене, потом аккуратно прорезать отверстие ножом. Края согласно данному способу могут получиться неровными, в чем его большой минус. Нередко гипсокартон ломается, образуя крупные сколы.
Идеальный вариант — использовать дрель с фрезой (коронкой) по гипсокартону для розеток. Диаметр фрезы — 6,8 см, она же используется для монтажных работ по установке точечных светильников. Порядок создания отверстия в стене таков:
- Установить насадку на дрель.
- Центр будущей дыры просверлить ручным сверлом.
- Поставить коронку в область готового отверстия.
- Вырезать дырку, все работы делать без сильного нажима.
Делать самому или вызвать мастера.
Время – деньги. Решать вам
На самом деле услуги мастера – электрика стоят не так уж много. В среднем, работа мастера обойдется вам примерно в 10$ без учета расходников. При этом стоимость самой дешевой коронки по гипсокартону – 5$. Плюс, самая дешевая коронка подарит вам незабываемые впечатления от работы дешевым инструментом. И это учитывая, что у вас уже есть дрель и вы знаете как ей работать.
В целом, если речь идет об одной-двух розетках, мы рекомендуем доверить эту функцию наемному работнику – профессионалу. В деньгах вы потеряете максимум 5-10 долларов, а в качестве только выиграете.
Если вы устанавливаете розетки в гипсокартон самостоятельно по всей квартире, в этом случае экономия может стать действительно значительной
Видео о том как НЕ надо устанавливать розетки.
На видео показана работа горе-строителей, которые на объекте занимаются чем угодно, только не профессиональной деятельностью. Делать так, как они не стоит, также не стоит нанимать таких “профи”
Правила монтажа подрозетника
Порядок работы следующий:
буром d-6мм (или таким же как на коронке) насверливаете центра ниш будущих подрозетников (71мм между “дырок”, если речь о блоке)
Глубина сверления – 5см.
выбранной коронкой высверливаете 5-10мм бетона, после чего с коронки вытаскивается центрирующее сверло
Если его оставить, то при покачиваниях перфоратора в процессе работы, сверло может дать клина и обломиться. Кроме того, при алмазном сверлении без удара, бур будет только гладить бетон и мешать работе.
заканчиваете высверливание бетона коронкой на необходимую глубину (примерно 5 см)
Глубину можно выставить заранее, приложив коробку на коронку и отметив маркером нужное расстояние бурения.
При высверливании необходимо немного покачивать перфоратор из стороны в сторону. Это нужно для того, чтобы выходил шлам и не заклинило коронку. При этом нужно приноровиться, так как сильное шатание также приводит к клину.
Данное действие очень сильно влияет как на скорость работы, так и на увеличение срока службы изделия.

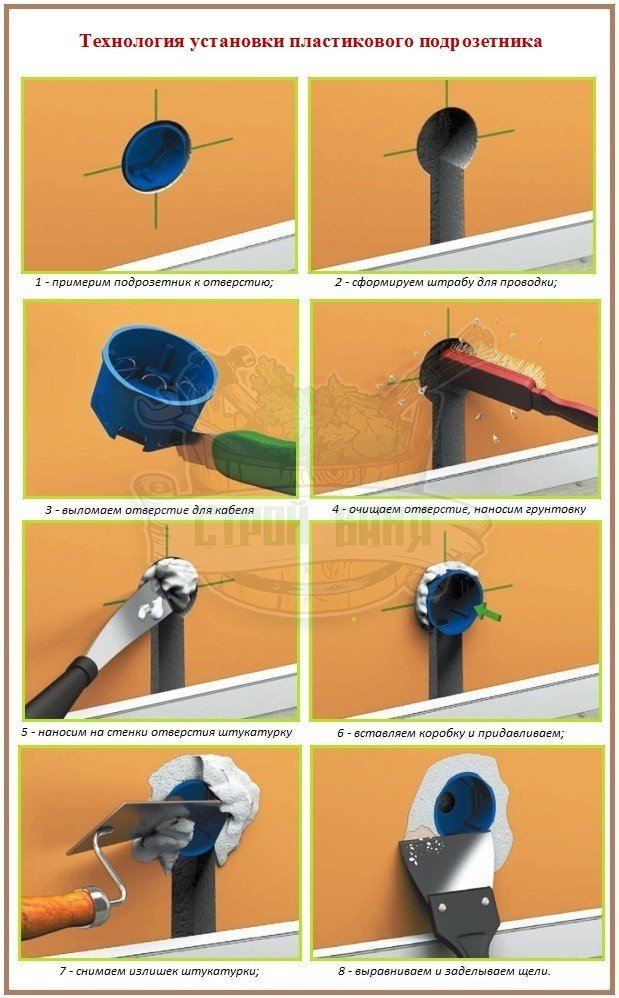

Встраивание подрозетника в бетон
Лучшим способом для закрепление подрозетников, является встраивание их в лунку, с помощью алебсатра или ротбанда. Небольшой лайфхак, — чтобы раствор не застывал слишком быстро и не нужно было ждать сутки — необходимо алебастр смешать с ротбандом.
В начале, с помощью пылесоса удаляем всю пыль из отверстия, смачиваем (грунтуем) лунку водой. И только после этого, маленьким шпателем наносим раствор, размазывая его по внутренним стенкам лунки. Раствор должен быть достаточно густым, чтобы не вытекать из лунок
Важно понимать, что площадь соприкосновения раствора с подрозетником, должна быть максимальной! Плюс ко всему обмажьте смесью сами подрозетники. Раствор будет обволакивать подрозетник со всех сторон, и хорошо схватываться с основанием стены, только тогда можно сказать, что подрозетник установлен качественно!
Большим шпателем, убираем излишки раствора, одновременно выравнивая поверхность стены. Перед этой процедурой необходимо вытащить или вкрутить вглубь все саморезы подрозетника.
https://www.instagram.com/p/CU3DCTZqssQ/
Закладка кабеля в подрозетник. Лучше всего закладывать кабель уже в установленный подрозетник, окошки для кабеля легко выбиваются отверткой, а каналы для протаскивания кабеля между подрозетниками, лучше сделать заранее. Когда раствор подстынет, можно спокойно вставлять кабель в заранее проделанные отверстия или углубления.
Если у вас нету столько времени и кабель нужно вмазывать вместе с подрозетником, постарайтесь максимально точно выровнять подрозетники. Заводить кабель можно в любое отверстие, но лучше не использовать для этого боковые окошки, чтобы не возникло трудностей с последующей установкой розеток.
Пошаговая инструкция монтажных работ
Последовательность этапов:
- Вырезается отверстие. По нарисованной схеме электропроводки определяется место расположения розетки. Крестиком помечается центр будущей полости, которая аккуратно высверливается специальной насадкой-фрезой при помощи дрели или шуруповерта (не спеша, без нажима на инструмент, на средних оборотах). Если требуется установить целый блок, сначала производится разметка всех предполагаемых дыр и только после этого поочередно они высверливаются. Диаметр должен соответствовать размеру подрозетника (у стандартного d=68 мм).
- Монтируется подрозетник. Пластиковое гнездо оснащено 4-мя винтами: 2 фиксируют распорными лапками конструкцию и 2 крепят наружную накладку из металла. В днище имеется перфорированный контур для электрического кабеля, по которому вырезается сквозное отверстие и выводится провод. Крепежные винты затягиваются до упора лапок поверхность. Коробка выравнивается относительно стены из ГКЛ.
- Устанавливается розетка. Предварительно снимается декоративная пластиковая панель и ослабляются клеммные (зажимные) винты. Концы кабеля соединяются с клеммами и прочно затягиваются. Розетка размещается в гнездо и фиксируется винтами либо зажимается металлической пластиной (зависит от конструкции изделия), закрывается верхняя крышка.
Полезные советы
1. Производить монтаж электрооборудования своими руками впервые желательно под руководством опытного наставника.
2. Необходимо проверить любым доступным способом наличие напряжения в проводах (индикаторной отверткой или мультиметром). Работать можно только при отсутствии электропитания в сети.
3. Для подведения тока оптимально использовать трехжильный кабель с двойной изоляцией с диаметром жилы 2,5 мм (сечение выбирается в зависимости от предполагаемой нагрузки).
4. Выводить в отверстие провод с запасом не менее 25-30 см.
5. Глубина стандартного подрозетника – 45 мм. Этот размер необходимо учитывать при выравнивании стен гипсокартоном. При недостаточном расстоянии между поверхностями в основе выдалбливается углубление соответствующего размера в месте расположения точки электропитания.
6. При отсутствии специальной фрезы используется нож для ГКЛ. В толстых листах по нарисованному кругу тонким сверлом намечается контур, затем отверстие прорезается
Учитывая хрупкость материала, работать следует предельно осторожно
7. Если электрический провод уже выведен на поверхность гипсокартонной стены, его либо проталкивают внутрь, либо загибают вверх или вниз и вырезают дыру рядом. Декоративная накладка на розетку скрывает примерно 1 см прилегающей площади и закроет увеличенное отверстие.
8. Излишки выводятся за дно подрозетника. Фиксировать кабель рекомендуется с небольшим припуском, так как при усадке или других движениях стен возможен обрыв.
9. У трехжильного кабеля провод заземления фиксируется на среднем контакте.
10. Схема протяжки, нанесенная на поверхность стены, сделает монтаж быстрее и проще.
11. Для точной разметки использовать строительный уровень. Центры двух и более элементов располагаются на одной горизонтальной линии.
12. Правильно установленный подрозетник не должен пережимать электропровод. При отсутствии свободного пространства между стеной и дном коробки кабельное отверстие лучше сделать с боку.
13. Дополнительной прочности креплению придаст шпаклевка небольшой зоны ГКЛ вокруг присадочного отверстия до фиксации винтами.
14. Если стена из пеноблоков и ГКЛ крепится без каркаса, то есть зазора для подрозетника нет, варианта два: либо применять неэстетичную накладную розетку, либо штробить каналы и углубления под коробку.
15. Декоративная накладка устанавливается по окончании отделочных работ.
16. При отсутствии чистового пола разметка производится с учетом его высоты.
17. При установке нескольких розеток крепежные лапки фиксируются в вертикальном положении. До 5-ти элементов рекомендуется использовать специальные блочные изделия.
18. Традиционно провод с фазой располагается слева.
19. Выбирайте более надежную модель с двузубой лапкой.
20. Розетка прослужит дольше, если клеммы предварительно смазать холодным припоем.
Монтаж блока розеток своими руками
Все действия по установке группы точек электропитания выполняются в строгой последовательности.
Разметка стен
Выполняют при помощи строительного уровня или линейки с маркером. Будущие каналы должны располагаться только вертикально или только горизонтально. Запрещается делать косые штробы под кладку кабеля
Важно точно разметить места под установку подрозетников. Между их центральными частями должно быть строго 72 см. В противном случае коробки не станут на место
В противном случае коробки не станут на место.
Штробление
Штробление стен под розетки
Подготовку каналов под укладку кабеля можно выполнять перфоратором, шлифмашиной, зубилом с молотком. Каждый мастер подбирает способ под себя в зависимости от наличия у него того или иного инструмента.
Принцип формирования штробы выглядит так:
- По линии разметки болгаркой делается рез с двух сторон. Если мастер работает перфоратором, с шагам 1,5-2 сантиметра вдоль линии делаются отверстия.
- При помощи молотка и зубила лишний бетон выбивается из стены, формируя каналы под укладку проводки.
- Технические выемки под установку подрозетников делают перфоратором с коронкой. Здесь также нарезают бетон, а затем выбивают лишнее зубилом и молотком. При необходимости выбирают глубину выемки. Периодически вставляют подрозетник в бетон, проверяя, насколько его края выступают над плоскостью стены. Нормой считается некоторое углубление элементов внутрь. Позднее лишнее свободное пространство заполнится строительной смесью.
Особенности
Безусловно, установка розеток в гипсокартон намного проще, если сравнивать с другими материалами, но, при всех достоинствах, имеются у него и несовершенства. В частности, он чрезвычайно легко крошится и при работе с ним не допускается применение обычных саморезов.
Также при работе с гипсокартоном недопустимо использование ударного электроинструмента – все работы производятся посредством дрели и специального инструмента по гипсокартону (к примеру, ножей либо пилок для лобзика).
При монтировании розеток в гипсокартон следует применять специализированные установочные коробки, именуемые подрозетниками (стаканами). Установочные коробки для гипсокартонных стен разнятся с бетонным вспомогательным оборудованием присутствием в своей конструкции специальных креплений, которые прижимаются к гипсокартону.
Подрозетники для гипсокартона выпускаются, как уже сказано выше, с особенным способом крепления. Внешне они похожи на пластиковый стакан. На лицевой стороне располагаются 4 винтика. Два из них находятся выше других. Они необходимы для крепления конкретно стальной рамки самой розетки.
Другие винтики, которые расположены чуть ниже, несут ответственность за монтирование в гипсокартон самого подрозетника. Внизу стакана размещены специализированные удерживающие прижимные лапки. Их местоположение можно регулировать данными винтиками. При закручивании винтика лапка притягивается к ГКЛ. Такое устройство обеспечивает надежный монтаж подрозетника и дает гарантию, что электророзетка при первом же удобном случае не выскочит из стенки.
Практикуется два метода устройства электропроводки и розеток в ГКЛ:
- на стадии сооружения конструкции;
- на стадии отделочных работ.
Важно к важному
При установке электроарматуры своими руками необходимо соблюдать следующие правила:
Электромонтажные работы производить в обесточенной квартире.
То есть, сначала нужно выполнить все вспомогательные операции: выбить штробы, насверлить лунки и отверстия, уложить кабель, без подключения, а подключать провода в последнюю очередь.
Каждый очередной подключаемый провод прежде всего проверять фазоуказателем.
Одно из общих положений ПТБ гласит: «При работе на электроустановках следует помнить, что напряжение на обесточенных токоведущих частях может внезапно появиться в любой момент.»
Монтаж розетки или выключателя производить, не допуская контакта оголенных проводников с телом.
Основные приемы работы, позволяющие производить монтаж бытовой электроарматуры «не трогая медь» описаны далее.
При поражении электротоком помнить, что главное в этом случае – скорость реагирования наблюдающего.
Воздействие электротока в 10 мА в течение 0,2 с (скорость реакции ловкого сообразительного человека без специальной подготовки) вызывает непроизвольные нелицеприятные высказывания. То же, в течение 1 с – озноб, дрожь, болезненные ощущения, которые в течение дня могут усилиться до степени, требующей госпитализации. То же, в течение 10 с или более – обморок и фибрилляцию сердечной мышцы, требующую срочной медицинской помощи в течение 15 мин, иначе будет поздно.
То есть, если мастера «прихватило», нужно дернуть его за одежду и грохнуться вместе на пол, а не бежать в прихожую отключать автомат. Лучше вместе полежать с ушибами или переломами, чем одному в земле, а второму – под следствием.
Инструмент и расходка
Какие инструменты понадобятся для установки подрозетника в бетонную стену?
во-первых, это мощный перфоратор (под хвостовик SDS-plus или max)
бур по бетону диаметром 6мм
защитные очки
строительный уровень
шпатель для работы с раствором
обычная коронка по бетону с хвостовиком SDS-plus – если у вас небольшой объем работ и кирпичные стены. Самый оптимальный и бюджетный вариант.
обычная коронка по бетону с хвостовиком SDS-max. При условии, что у вас очень большой дом, либо стены из качественного бетона и соответствующий перфоратор.
алмазная коронка по бетону для безударного сверления с хвостовиком SDS-plus
Более дорогой вариант, зато есть свои плюсы:
1) время высверливания подрозетника, почти такое же, как и с помощью коронки SDS-max
2) использование легкого перфоратора SDS-plus – меньше устают руки, нет ударов
3) меньше шума и пыли при работе
Запомните, что алмазное сверление исключает какой-либо ударный режим. Разрешен только режим дрель.
В инструкции обычно указывается к алмазным коронкам, что они предназначены для влажного сверления. Однако как показывает практика применения, износ коронки, даже при сухой работе минимален.
Кроме того, при подаче воды, шлак может “вязать” коронку. Коронки для высверливания обычных подрозетников, как правило должны быть диаметром 68мм.
Если вы не хотите забивать установочную коробку в нишу, а иметь место для ее свободной установки и регулировки, то применяйте диаметр 72мм. Для блочного типа только такие и подойдут.
Некоторые применяют диаметр 65мм, после чего даже умудряются плотно вставить в полученное отверстие розетку или выключатель напрямую, расперев изделие лапками о бетонную стенку или даже гипсокартон.
Делать этого нельзя, так как говорилось выше, стены считаются токопроводящим материалом.
Если у вас в доме вдруг начало выбивать УЗО, одной из причин этого может быть как раз отказ от использования подрозетников, и установка розеток напрямую в стену. Поэтому не грешите сразу на кабель, а проверьте сначала розетки.
О необходимости монтажа подрозетников говорит и ПУЭ:
Монтаж розеток и выключателей
Отверстие под установку розетки
Итак, проводка проложена, места для размещения розеток выбраны – самое время разобраться, как установить розетку в гипсокартоне. Приведенная ниже инструкция довольно проста, и следуя ей, вы сможете надежно установить розетку своими руками.
Для начала нам потребуется проделать отверстие в гипсокартонной обшивке стены. В это отверстие мы будем вставлять специальный пластиковый подрозетник, на котором и будет крепиться наша розетка.
Фреза для гипсокартона
Отверстие в гипсокартоне делаем таким способом:
- Вначале находим по нарисованной нами схеме место, в котором будет установлена розетка. С помощью рулетки отмеряем необходимое расстояние от пола и отмечаем нужную точку на гипсокартоне.
- Используя уровень, размечаем будущее отверстие для установки розетки, рисуя крестик.
- Для проделывания отверстий, в которых будет проводиться монтаж розеток в гипсокартон, используем дрель со специальной насадкой-фрезой. Как выглядит такая насадка, вы можете увидеть на фото в данной статье.
- Установив острие фрезы в центр отмеченного нами крестика, аккуратно проделываем отверстие. Более подробно этот процесс описывает видео, а увидеть его можно на нашем сайте.
Выводим провода наружу
Если нужно провести установку нескольких розеток в одном месте – разметку лучше сделать до просверливания первого отверстия. Так проделанные гнезда получатся боле аккуратными.
Установка подрозетника
Далее монтаж розетки в гипсокартон предполагает установку в проделанное отверстие специального пластикового гнезда – так называемого подрозеткника.
Подрозетник
Подрозетники для гипсокартонных стен оснащаются четырьмя винтами. Два из них отвечают за фиксирующий механизм, а еще два – за крепление наружной металлической накладки.
Подрозеткника монтируем следующим образом:
- Перед тем как вставить розетку в гипсокартон, прорезаем в днище подрозеткника отверстие под проводку. В это отверстие протягиваем проложенный в обшивке провод, оставляя снаружи небольшой запас.
- Вставляем подрозетник в проделанное отверстие, следя за тем, чтобы он не пережимал электропроводку.
Подрозетники в гипсокартонной стене
Установленный подрозетник проверяем с помощью уровня, и если он выставлен горизонтально – затягиваем с помощью отвертки винты, отвечающие за крепление.
Узнайте также, что из себя представляет подготовка гипсокартона к поклейке обоев.
Подключение розетки
Подрозетник установлен, осталось только подключить к проводам саму розетку. Но перед тем как установить розетку в гипсокартон, нужно выполнить еще одну обязательную операцию, а именно проверить отсутствие напряжения на выведенных проводах. Сделать это можно с помощью специальной индикаторной отвертки.
Если напряжения нет – переходим к подключению розетки:
- Разбираем розетку, снимая с нее пластиковые декоративные части.
- Отвинчиваем винты на клеммной части розетки, вставляем в них провода и фиксируем их. Если мы используем трехжильный кабель – то провод заземления присоединяем к среднему контакту.
- Розетку с подключенными контактами вставляем в подрозетник. Закрепить розетку можно будет либо с помощью распорных «лапок», либо с помощью крепежных винтов на подрозетнике.
Закрепляем розетку
- Перед тем как закрепить розетку в гипсокартоне окончательно, проверяем надежность соединения проводов с клеммной частью.
- Накладываем рамку розетки, а затем – надеваем защитную крышку. Затягиваем отверткой крепежный винт, следя за тем, чтобы не повредить пластик розетки.
Подключение выключателя
Подключить выключатель так же просто, как сделать розетку в гипсокартоне. Для этого:
- Проделываем в нужном месте отверстие, устанавливаем в него пластиковый «стакан» и выводим наружу провода.
- Разбираем выключатель, снимая с него все пластиковые части. У нас должна остаться только металлическая рамка с клеммной колодкой.
Установка выключателя
- К клеммной колодке подключаем провода, после чего – фиксируем металлическую рамку выключателя крепежными винтами на стене.
- На закрепленный выключатель надеваем пластиковые клавиши и рамку.
https://youtube.com/watch?v=EhfezjMrZZA
На самом деле установка розеток и выключателей в гипсокартон не представляет сложности даже для новичка. С первой розеткой, может, и придется попотеть, а дальше вы сможете монтировать розетки буквально «на автомате». И сами удивитесь тому, насколько быстро вы справитесь с монтажом электрической сети вашего дома!
Узнайте мнение специалистов — можно ли клеить обои на гипсокартон.
