Установка домофона в квартире своими руками: схема и порядок работы

Подключение домофона в многоквартирном доме своими руками

Как правило, в многоквартирных домах домофонные системы являются собственностью обслуживающих компаний. И для самостоятельного подключения к общей сети, или установки индивидуального абонентского устройства потребуется разрешение такой компании. Поэтому главной рекомендацией по установке личного домофона в многоквартирном доме является получение письменного разрешения от компании обслуживающей инженерные сети дома.

Технически, подключение домофона в многоквартирном доме своими руками, выглядит следующим образом.

Если подъезд дома имеет подключение нескольких абонентов к домофонной системе, то это многоабонентский домофон со стандартными комплектующими — внешняя панель двери подъезда (вызывной блок), абонентская внутренняя панель (трубка или монитор) и распределительный блок (коммутатор).

Коммутаторов может быть несколько. Общий согласующий блок находится в электрощите первого этажа, и далее коммутаторы устанавливаются по щиткам каждого этажа, если на них есть абоненты.

Внутридомовая домофонная система монтируется при помощи многожильных кабелей, которые тянутся от коммутатора на общем щитке первого этажа к коммутаторам на этажных щитках, а оттуда разводятся по абонентским квартирам. Т.е. это витая пара, либо двенадцати жильный сигнальный кабель с алюминиевым плетением.

Для подключения внешней панели вызова к базовому коммутатору используют семижильный кабель. А при помощи четырехжильного — соединяют дверные кнопки и электронный замок.

Вот ко всей этой системе проводов домофона можно подключить свое устройство (трубку или панель) самостоятельно, не привлекая работников домофонной компании.

Трубка или панель являются накладными внутренними устройствами и легко монтируются на стене прихожей или коридора. Выводим кабель на этаж к щитку (подойдет двужильный провод).

В щитке должны находится кабели домофона — их два — «шина десятков» и «шина единиц». Если кто-то из жильцов этажа, подключен к домофонной сети, то в щитке будет находится коммутатор, к которому и следует подключить свое устройство. Для этого «плюс» своего кабеля нужно подсоединить к «шине десятков», а «минус» к «шине единиц».

Шины различаются цветом проводов, поэтому ориентироваться следует на подключения соседей. Если вы ошиблись с подключением и домофон не работает, то нужно просто перекинуть фазы и еще раз проверить работу домофона.

Типы домофонов и общие схемы их подключения

Современный домофон — устройство не только для разговора владельца жилья и его гостя. Умные коммуникаторы предоставляют возможность рассмотреть посетителя, задать ему вопросы и получить на них ответ, удаленно открыть замок на входных дверях. Полный перечень и уровень сервиса зависит от конкретной модификации устройства.

Многоквартирный домофон

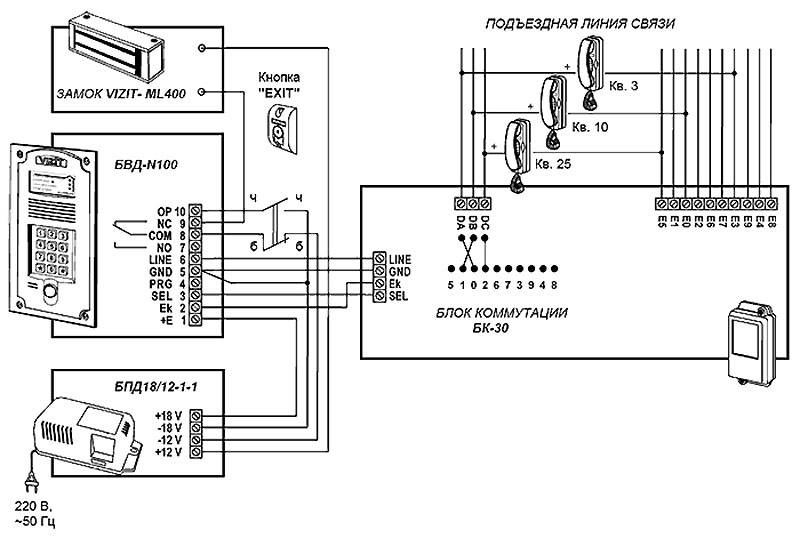

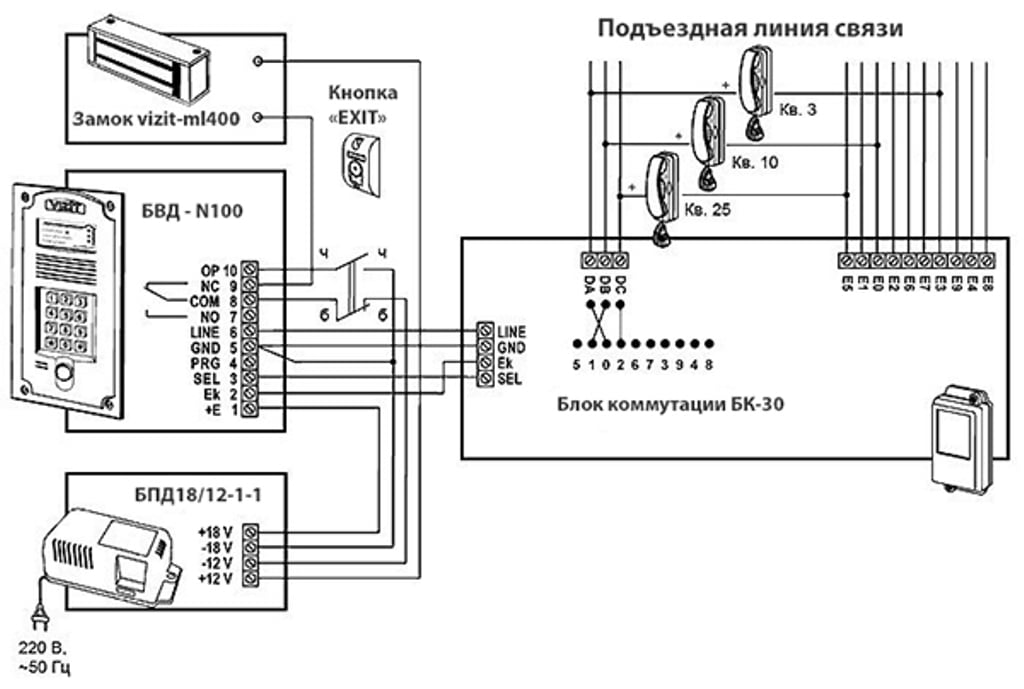

В обобщенном виде схема подключения домофона для многоквартирного дома выглядит следующим образом:

Из рисунка видно, что в многопользовательском варианте переговорной системы присутствуют дополнительные коммутаторы, направляющие сигнал в требуемую квартиру. Кроме того, разводка ведется многожильным кабелем, количество проводников в котором соответствует числу подключенных абонентов. Звуковой и видеосигналы идут по раздельным проводам, а это еще более усложняет подключение всех элементов. В более продвинутых системах используются системы мультиплексирования или цифровой формат связи, что требует от монтажников довольно высокой квалификации.

Многопользовательская система достаточно дорогое удовольствие и приобретается обычно в коллективное пользование в складчину. Для ее монтажа приглашаются специалисты, которые хорошо знают, как подключить видеодомофон к каждой квартире.

Домофон индивидуального пользования

Совершенно по-другому строится спикер-система в индивидуальных коттеджах и частных домах. Поскольку таким домом владеет только одна семья — для организации связи достаточно только одного комплекта, состоящего из внутреннего и наружного спикерфонов. Многие современные блоки позволяют подключать дополнительную трубку или второй терминал для размещения на втором этаже, в гараже или другом нужном месте согласно потребности владельцев дома.

В отличие от многопользовательской системы, установка домофона в частном доме не представляет большой сложности и вполне под силу любому электрику или другому человеку, имеющему навыки электромонтажных работ. Как подключить домофон конкретной модели — всегда подробно объясняется в инструкции производителя, и такая работа обычно не вызывает особых сложностей.

На рисунке представлены все элементы простой спикер-системы для частного дома. По нему хорошо видно, как установить домофон в частном доме. В систему входит:

домашний спикерфон (1);
блок питания (2);
вызывная наружная кнопка-спикер (3);
электромеханический или магнитный замок (4);
связной кабель.

В зависимости от конкретных условий и марки устройства данная схема может основываться на разной комплектации. Рассмотрим основные составляющие.

Какому типу замка отдать предпочтение

Электромеханический вариант замка представляет собой модификацию простого замка, в котором выдвижная защелка может открываться как ключом, так и электромагнитом. В самых простых вариантах электромагнит размещается отдельно от замка и связан с ним механической тягой.

калитка или входные двери будут заперты даже при отключении электроэнергии;
при поломке замок можно поменять на обычный, подобный по конструкции.

Недостаток — как и любой механизм, такой замок требует постоянного внимания, смазки и регулировки. Учитывая его наружное применение, срок работы такого замка гораздо меньше электромагнитного.

Электромагнитный замок представляет собой магнит с очень большим усилием отрыва. Он устанавливается на неподвижной части, а на самой двери устанавливается магнитная плита, притягивающаяся к электромагниту. Усилие отрыва такого замка составляет 200-300 кг. При попытке открыть такую дверь, скорее оторвется ручка, а замок по-прежнему будет крепко удерживать дверное полотно.

Очень весомый аргумент в пользу электромагнитной системы — ее механическая прочность и стабильность. Поскольку никаких движущихся частей механизма тут нет — замок может работать вечно, да и внимания к себе он практически не требует.

Главный недостаток заключается в том, что если отключается электричество, то дверь оказывается разблокированной. Поэтому электромагнитные замки ставят на калитку и ворота, но не на входную дверь.

Коммуникаторы

Наружный и внутренний коммуникаторы могут иметь только звуковой или одновременно звуковой и визуальный канал связи. В наружной спикер-кнопке как правило располагается динамик, микрофон и камера. Внутренний спикер имеет еще и экран, на котором можно увидеть лицо гостя.

Подключение видеодомофона к дополнительным наружным видеокамерам значительно увеличивает обзор и контроль ситуации за входной дверью. Для открывания дверей на внутреннем спикере существует специальная кнопка. Ряд изделий предусматривает возможность подключения дополнительных трубок, сигнализации и включение тревоги.

Как смонтировать домофон в частном доме?

Основными элементами системы доступа являются:

вызывное устройство;
запирающий замок (системы с электрозамком или с магнитным замком);
переговорная трубка (либо видеодомофон);
блок питания.

Вспомогательная часть – это соединительные кабели и провода .

Сперва давайте разберемся с установкой основных частей системы, а потом перейдем к монтажу и подключению проводов. Чтобы понимать, о чем дальше будет идти речь, обратимся к наглядной схеме домофона в частном доме:

Разберем для начала установку его элементов внутри помещения. А именно разговорной трубки (№1) и блока питания (№2).

Блок питания обеспечивает постоянным напряжением другие элементы системы. Он может устанавливаться рядом с разговорной трубкой или возле распределительного электрощита. Подключение производится посредством обыкновенной вилки в розетку 220 В. От него питается вызывное устройство и электромеханический замок домофона.
Трубка монтируется в удобном месте. Местом для установки обычно является стена у входной двери. Прикладываем ее к стене и намечаем точки для отверстий. В готовые отверстия забиваем дюбеля. Теперь домофон можно надежно закрепить саморезами. Подключение трубки домофона производится согласно с приведенной ниже схемой:

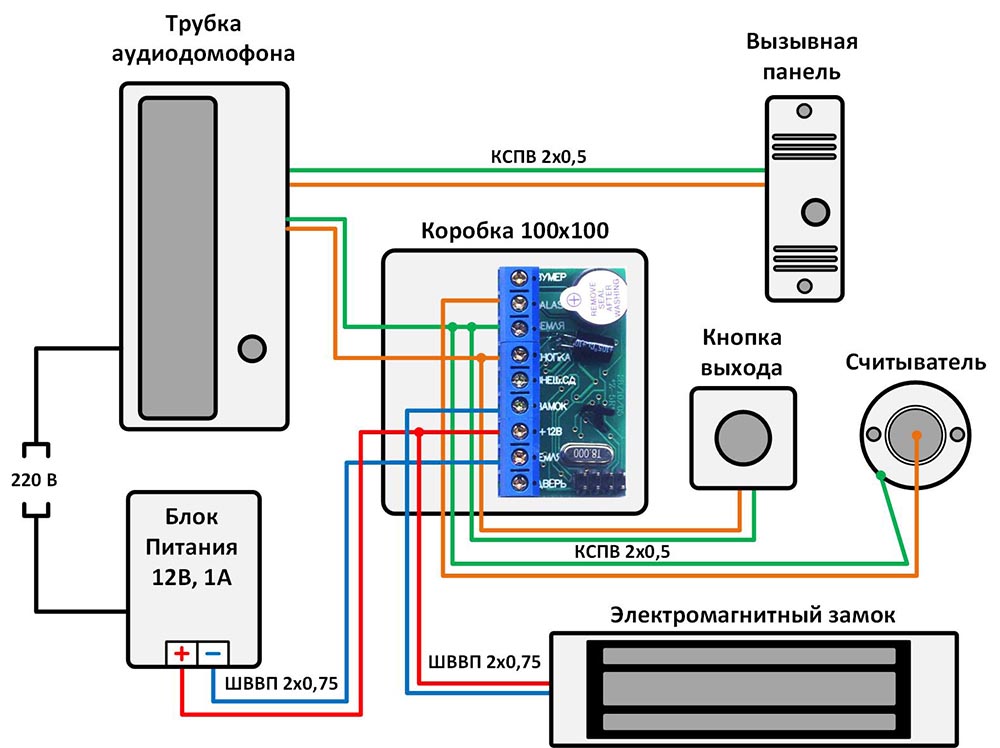

Из нее ясно, что переговорное устройство подсоединяется двумя проводами. В качестве соединительного кабеля можно использовать телефонный двухжильный провод или витую пару.

На этом работы по установке оборудования внутри помещения окончены – переходим на улицу. Здесь нам предстоит монтаж электрозамка и вызывного устройства.

Вызывное устройство крепится у входа на участок. Но будет неправильным установить его непосредственно на калитку, так как это сопряжено с обустройством дополнительной гибкой связи, что влечет за собой снижение надежности и повышение износа соединяющих проводов. Поэтому следует производить его установку и подключение на заборе либо на столбике у входа. Прикручиваем вызывную панель таким же образом, как и трубку – саморезами. Например – так:

В жизни выглядеть это будет вот так:

В частном доме в качестве запорного устройства применяется электромеханический замок. Он устанавливается на одной из «жесткостей» конструкции входной калитки, а ответная часть на раме. Подключение не составит особых проблем, так как к нему подводится двухжильный кабель и садиться на маркированные клеммы. По конструкции забора и калитки провод укладывается в пластмассовых каналах, а место перехода гибкой связи укладывается в гофре.

Несколько слов о подключении. Монтировать провода гораздо проще, если об установке системы известно ещё на стадии проектирования. Тогда все линии управления и питания аккуратно прячутся внутрь стен, не нарушая эстетичности вида помещения. В противном случае, дабы не штробить стены, кабель прячется в кабель-каналы .

На видео ниже наглядно предоставляется порядок работа по установке и подключению домофонной системы в частном доме:

Общие сведения

Телефон для записи видеороликов предлагает больше возможностей, чем обычная внутренняя связь. Конечно, не бесплатно – цена видеодомофона соответственно выше.

Установка входа видеодомофона включает в себя внешнюю панель (с дождевой крышкой или без нее) с кнопкой вызова, динамиком, микрофоном и камерой. Внутренняя камера с монитором на несколько дюймов, кнопка открытия двери, кнопки для дополнительных функций и регуляторы для регулировки резкости и яркости изображения.

Миниатюрная камера с большим углом обзора помещается в кассету с дверной станцией, а внутри здания установлен миниатюрный монитор. Он может быть цветной или черно-белый. Камера обычно включается после нажатия кнопки на дверной станции. В некоторых видеодомофонах его можно активировать, нажав кнопку рядом с домофоном. В дополнение к миниатюрному монитору вы можете подключить дополнительный монитор или даже телевизор к домофону.

Блок видеоданных может записывать изображения. Когда мы не дома и камера запускается нажатием кнопки, она будет передавать записанное изображение в память вместе с датой и временем его регистрации. Таким образом, вы можете увидеть, какие у вас гости, когда вы вернетесь.

Существуют также более технически совершенные системы. После активации соответствующей функции в видедомофоне камера автоматически регистрирует изображение во время нашего отсутствия, запоминая его через определенные промежутки времени – это называется мониторингом. Устройства, оснащенные камерами инфракрасного диапазона, позволяют наблюдать за областью без дополнительного освещения даже ночью.

Части системы домофонии

В зависимости от принципа подачи питания, от типа и количества компонентов системы принято выделять порядок, а также требуемый способ установки видеодомофона. Существует определенный порядок по расположению мест блоков, которые дают возможность применять оборудование максимально комфортно.

Панель вызова

Первым делом, при монтаже домофона своими руками, устанавливается панель вызова. Без этого блока система доступа совершенно бессмысленна. Бывают разные типы панелей вызова:

панель только с клавишей вызова; управлять замком с панель невозможно;
панель вызова и встроенным считывателем ключей;
панель с видеокамерой.

Как правило, монтаж панели вызова осуществляется на высоте 1,5 метра от земли. Такое расположение устройства дает возможность беспрепятственно пользоваться панелью лицам – вне зависимости от роста. Кроме прочего, если на панели имеется камера, с нее проще идентифицировать гостя.

Блок питания

К сожалению, не существует максимально полного ответа на вопрос: как подключить видеодомофон. Дело в том, что в современных системах существует 3 типа распределения электропитания:

подключение посредством 1 кабеля, со встроенным преобразователем в переговорном устройстве или на внутреннем мониторе;
питание с внешним блоком, который устанавливается в доме;
установка отдельного блока питания, к которому подключается панель вызова, а также электромагнитный или электромеханический замок.

Тем не менее, некоторые типы линий питания предусматривают определенные ограничения. Допустим, если видеодомофон подключается через витую пару, то не стоит превышать длину трассы в 100 метров.

Замок

Что касается замка системы, то он подбирается на основе требуемого функционала. Как правило, электромеханические замки чаще всего применяются в квартирах. Даже если электричество будет отключено, замок все равно останется закрытым. Самый лучший вариант замка тот, который без питания можно открыть вручную – ключом.

Если взять электромагнитный замок, то при отключении питания он откроется автоматически. Для общественных учреждений такой замок – идеальное решение, чего не сказать о квартирах.

Даже если хозяин отдает предпочтение электромагнитному замку в квартире, нужно позаботиться о том, чтобы дополнительно установить бесперебойный источник питания на случай отключения электричества в основной сети.

Экран (главная панель видеодомофона)

Все современные домофоны оснащены плоскими, удобными мониторами. Более старые модели оснащаются экранами с ламповыми подсветками, а современные – имеют LED мониторы. Кроме прочего, существуют модели, которые можно подключать к видеорегистратору. Для этого предусматриваются интерфейсы аналоговой или цифровой передачи сигнала.

Монитор, как и прочие части видеодомофона, устанавливается согласно рекомендациям, предоставленным производителем. Ранее было сказано о том, что монитор может выполнять функцию головного распределителя питания

Поэтому монтажу данной части системы стоит уделить особое внимание

В продаже можно найти видеодомофоны не только с встроенной камерой. Есть модели, в которых веб камеру выбирает сам хозяин. Такая схема подключения видеодомофона позволяет расширить функционал устройства.

Кабельная продукция

Дорогие модели видеодомофонов имеют в комплекте комплекс проводов. Это избавляет от проблемы, связанной с подбором проводников. В целом, видеодомофоны оснащаются тремя видами линий:

многожильный кабель – дает возможность распределять питание между разными узлами устройства. Некоторые типы кабелей можно прокладывать прямо в грунте, по воздуху – без дополнительной защиты;
коаксиальный кабель – позволяет передавать аудио и видео. С таким проводником длина линии может быть значительной;
витая пара – применяется при передаче сигнала с цифровых устройств. Для данных целей подойдет обычный кабель, который разрешено прокладывать по открытому воздуху.

Отметим, что соединения кабеля, вне зависимости от его типа – необходимо осуществлять в строгом соответствии с рекомендациями производителя устройства. Данная работа не требует особых навыков.

Чтобы разобраться в том, какой понадобится проводник для подключения видеодомофона, предусмотрена специальная маркировка кабелей с помощью цветов: жилы помечены разными цветами, а на выводах узлов системы стоят гребенки клемм, которые помогают выполнить точное подключение.

Монтаж и подключение домофона в квартире: пошаговая инструкция

Установка домофона своими руками, конечно, достаточно сложная процедура, но вполне возможная. Главное, – четко следовать инструкциям. Самостоятельная установка домофона в квартире, несмотря на всю сложность, значительно экономит денежные средства.

Итак, начать следует с подготовки необходимых материалов и инструментов. Для работ потребуется:

Нож
Изоляционная лента
Дрель
Отвертка
Дюбеля
Плоскогубцы
Инструмент для снятия изоляции с проводов
Алебастр
Шпатлевка
Саморезы
Экранированная «витая пара»
Насадка на дрель для штробления стен
Резиновые перчатки

Инструмент есть, теперь необходим «материал» для работы, поэтому следующим этапом будет выбор установочного комплекта.

Как выбрать комплект домофона для установки?

Самый простой вариант – это комплект, состоящий из аудиотрубки и аудиовызывающего устройства. Также есть возможность установки видеодомофона. Такой вариант состоит из аудиотрубки, базы с экраном и видеоглазка, который монтируется непосредственно на входную дверь. Для правильного монтажа такой системы необходимо четко соблюдать последовательность подключения внутренних жил кабеля согласно их цветовой маркировке.

Наиболее удобным комплектом для установки в квартире будет самое обычное изделие, так как аудиовызывающее устройство устанавливается на входной двери подъезда. Часто решение обзавестись домофоном является коллективным по желанию всех жильцов подъезда и, как правило, удобней всего в этом случае будет обычная модель. Видеодомофон, в свою очередь, больше подходит для эксплуатации в частных домах и коттеджах.

Определение места трубки в доме и прокладка кабеля

Трубка может быть установлена абсолютно в любом месте квартиры. Главное, чтобы она находилась в пределах слышимости. Традиционным местом для домофона в квартире является стена рядом с входной дверью.

Самой трудоемкой частью процедуры монтажа домофона своими руками является прокладка кабеля. Необходимо определить, где находится необходимый конец провода, идущего от аудиовызывающего устройства, расположенного на входной двери в парадную. Его можно найти внутри щитка, который находится на лестничной клетке. Когда необходимый конец кабеля найден, его необходимо удлинить. То есть соединить с экранированной «витой парой», которая будет подключаться к домофону в жилом помещении. Обязательно надо учитывать, что длина провода не должна превышать 30-40 метров, потому что на большем расстоянии сигнал может быть утерян.

Удлиненный провод прокладывается внутри стены. Для этого необходимо пробить специальные каналы в стене. Потребуется специальная насадка на дрель. После помещения кабеля в готовые каналы, штробы заделываются алебастром, затем шпаклюются.

Более безобидным для стен вариантом будет прокладка провода в специальных пластиковых кабель-каналах. Они легко прокладываются вдоль дверной коробки (если установка трубки производится у двери).

В парадной кабель помещается в гофро-трубу

Важно, что бы провод не провисал, и на нем не было заломов. Обязательно нужно следить за тем, чтобы провод идущий от домофона не прокладывался вблизи силовых кабелей. Схема установки домофона и прокладки кабеля в квартире обычно включена в стандартную комплектацию изделия

Схема установки домофона и прокладки кабеля в квартире обычно включена в стандартную комплектацию изделия.

Установка трубки домофона

Последний этапом установки домофона является монтаж его трубки. Делается достаточно быстро и просто, по сравнению с предыдущими этапами. На стене делаются отметки в том месте, где должны быть крепления. Ориентируясь по отметкам, в стене сверлятся отверстия. Затем в них помещаются дюбеля, либо деревянные чопики. В дюбеля (или в чопики), в свою очередь, вкручиваются саморезы. К домофону подключаются провода, и он помещается на свое законное место. Если система подключена правильно, домофон может быть готов к работе. Если он не работает, значит, при выполнении инструкций была допущена ошибка.

Начало установки видеодомофона

Установка видеодомофона в квартиру начинается с выбора места расположения вызывной панели. Важный момент – высота установки. Человеку, совершающему вызов должно быть комфортно это делать, чтобы избежать сильных наклонов вниз или тяги вверх, средняя высота установки вызывной панели составляет 1,5 метра. Значение это может быть абсолютно любым, но данный показатель самый распространенный в современной практике.

По внешнему виду панели кардинально отличаются друг от друга, могут быть установлены следующие элементы в корпусе:

Встроенная видеокамера;
Подсветка (ИК), позволяющая вести передачу изображения при слабом источнике света;
Элемент, управляющий замком;
Переговорные элементы: Динамик;
Микрофон.

Дополнительные устройства

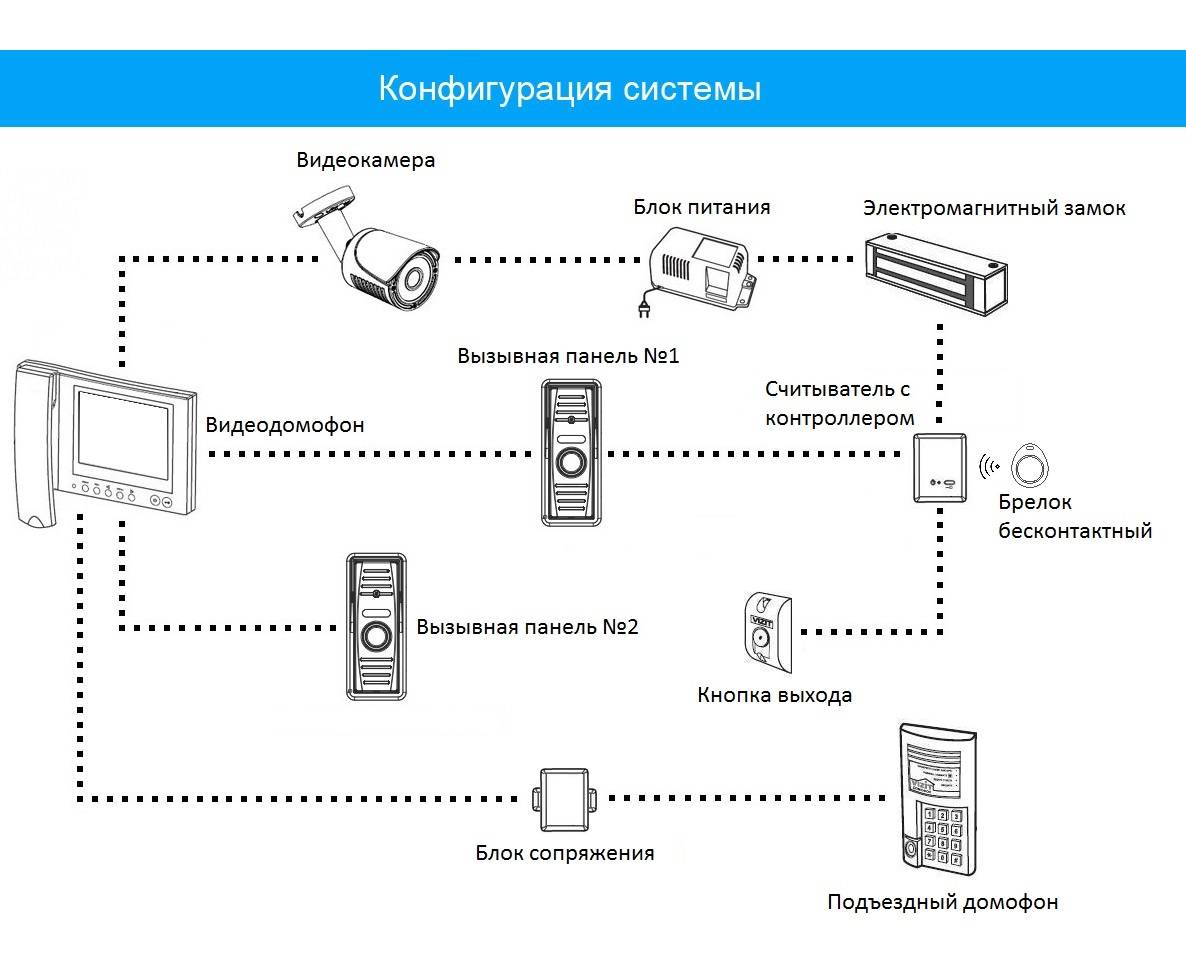

В целях повышения уровня безопасности для квартиры можно установить дополнительную видеокамеру к той, что встроена в вызывной панели видеодомофона. Это позволит видеть не только человека, стоящего напротив панели вызова, а также, если дополнительно установить камеру под потолком, всю площадь помещения непосредственно перед дверью.

Примечание: если установка видеодомофона производится в частном доме, следовательно, установка вызывной панели будет осуществлена на улице, необходимо задуматься о ее защите против влаги, снега и других возможных погодных условий. Если не удается встроить оборудование в стену забора, то лучшим вариантом будет – создать навесной козырек. Схема вызывной панели имеет довольно простую структуру, что не потребует дополнительных специальных работ по ее защите от разного рода воздействий.

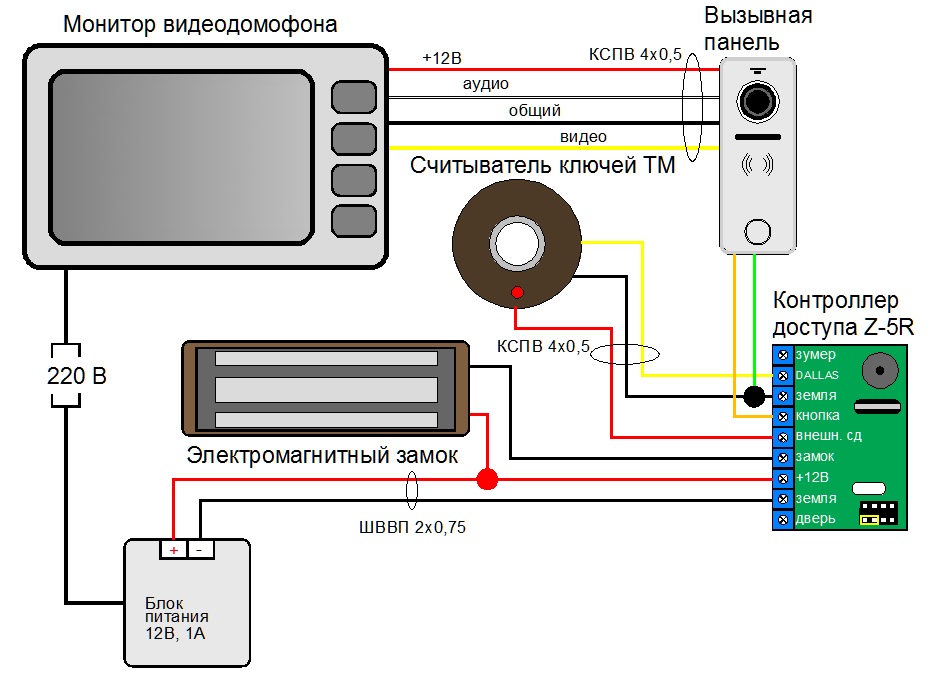

Следующим шагом идет выбор проводов, которыми можно подключить вызывную панель к монитору. При расстоянии между составляющими системы менее 35 метров подходит провод ШСМ, объединяющий в себе жилы для трансляции видео, звука и питания 12 V. В тех случаях, когда необходимо проложить более длинную магистраль, лучше применить коаксиальный кабель, он также соединит и дополнительные камеры при их наличии. Провода, идущие от вызывной панели видеодомофона к замку должны быть типа ШВВП.

ШСМ, коаксильный и ШВВП кабеля

Беспроводный видеодомофон

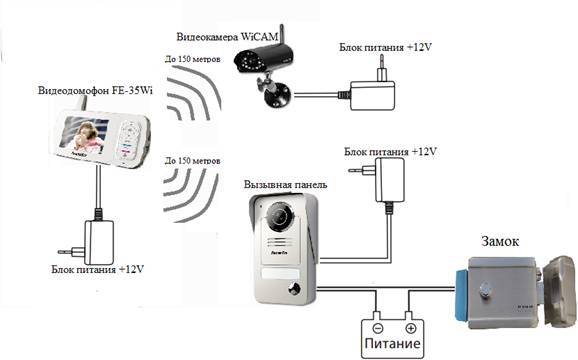

Беспроводной видеодомофон со схемой подключения показан на рисунке ниже. Отличительная особенность данной модели – отсутствие проводов между монитором и вызывной панелью.

Следующий не маловажный элемент всей системы – это монитор, Насколько грамотно он будет расположен внутри помещения, будет зависеть удобство им пользоваться и скорость ответа на поступивший звонок.

Видеодомофон dom ds-10s предлагает следующий вариант монитора:

Современный дизайн, большой функционал, настройка устройства осуществляется на удобном и понятном интерфейсе.

Телевизор в качестве монитора

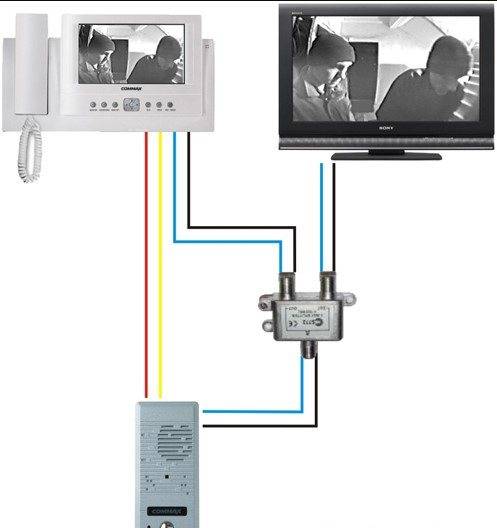

Бывают ситуации, когда идти к монитору отвечать на сигнал вызова не очень хочется (если он расположен у входной двери), но есть решение. Ниже будет описано, как подключить видеодомофон к телевизору, который с легкостью заменит монитор. Современные производители ТВ-техники включают данную функцию в свою продукцию. Реализация данной схемы при подключении видеодомофона своими руками или при помощи специалистов возможна благодаря использованию специального модуля.

С его помощью при входящем звонке можно переключить ТВ на определенный канал, присвоенный для видеосигнала с камеры домофона, и увидеть, кто совершил вызов. Также возможно подключение нескольких камер, при расширенном функционале используемого модуля.

Установка видеодомофона своими руками при понимании всех схем и навыке работы с инструментом не должна занять много времени. Чтобы установить домофон своими руками в частный дом потребуется немного больше времени, которое уйдет на прокладку кабеля от ограждения дома, где будет установлена панель вызова, до внутреннего помещения. При этом необходимо будет учесть, по какой магистрали пойдет провод: по воздуху или в земле, что скажется на его целостности и общедоступности, а также поможет избежать непредвиденного повреждения.

Как установить домофон своими руками в квартире станет понятно, прочитав материал выше. Метраж провода при этом будет минимальный, в связи с чем, основные работы будут производиться с монтажом вызывной панели и монитора.

Установка домофона это довольно серьезная процедура, как может не показаться на первый взгляд. От успешного выполнения монтажа в прямом смысле будет зависеть безопасность помещения и людей. Находящихся внутри. Поэтому возможен вариант — установить видеодомофон в квартире профессионалами.
