Самодельная телевизионная антенна: для DVB и аналогового сигнала – теория, типы, изготовление

Как улучшить качество сигнала на самодельных антеннах

Причин, почему телевизионный сигнал слабый, множество. Например, часто теряется качество изображения или пропадает звук из-за того, что антенна принимает только отраженный сигнал.

Другими причинами могут выступать:

• низкая чувствительность;
• кабель с высоким сопротивлением;
• большое расстояние от телевышки;

Для того, чтобы улучшить качество сигнала на самодельных антеннах, нужно попробовать проделать следующие действия:

1. Если она комнатная, то следует разместить ее как можно ближе к окну. Так на ее пути будет меньше препятствий из-за которых теряется часть сигнала.
2. Если она расположена на улице, нужно установить ее на более возвышенное место – крышу. Убедитесь, что сигнал не загораживается горами или лесом.
3. Измените направление. Помехи и рассыпание картинки зачастую исчезает, если развернуть принимающее устройство в правильном направлении, даже несколько десятков градусов играют роль.
4. Приобрести антенный усилитель.

Антенна-восьмерка

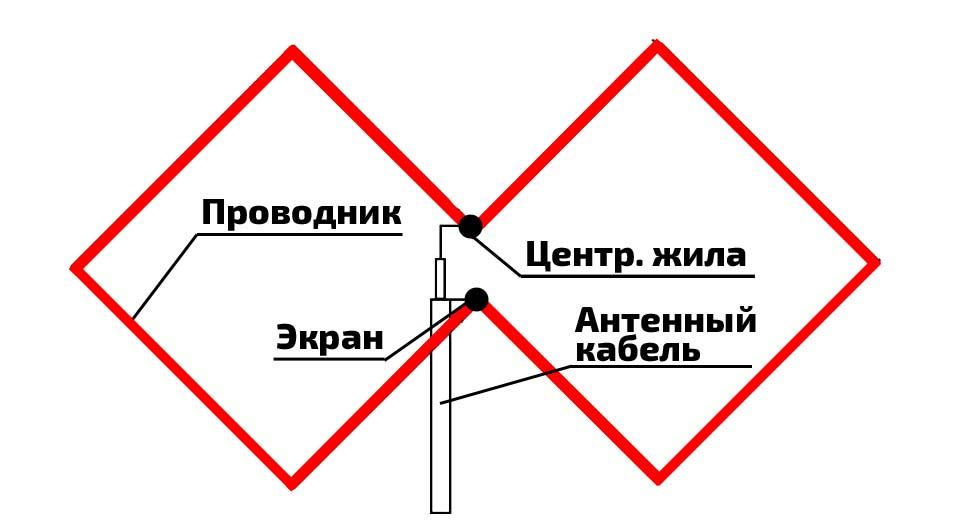

Считается одной из наиболее часто используемых самодельных устройств для приема цифрового ТВ. Есть у нее и другое название – антенна Харченко или биквадрат. Представляет собой двойной ромбовидный квадрат. Данное устройство можно с успехом использовать в различных условиях, исключение составляют только сверхплотные застройки, поскольку они препятствуют приему отраженных сигналов.

При конструировании «восьмерки» необходимо произвести правильные расчеты, беря во внимание длину волны. Все стороны квадрата и полудлина сечения волны должны соответствовать друг другу

Как следствие, периметр будет равняться длине самой волны. Например, для ЦТВ в столичном регионе он будет равен 0,6 м, соответственно, одна сторона – 0,15 м.

Чтобы сделать такую антенну, нужно запастись медной (2-3 мм) или алюминиевой (5-6 мм) проволокой. Согласно конструктивному замыслу, потребуется изготовление двух квадратов. От проволочных концов необходимо отсечь 2 см и скрепить их друг с другом так, чтобы в результате получилась монолитная конструкция – 2 квадрата и общий угол.

Для каркаса обычно используется простая балка. Если все действия выполнены правильно, приемник сразу основательно закрепляется, поскольку проверять функциональность не нужно. Кабель припаивается ровно на середине, в месте соединения проволочных концов к одной из точек.

Смотрите видео, как сделать антенну-биквадрат своими руками:

Для модемов 3G и 4G

Использование биквадратной антенны не ограничивается только приемом цифрового телевидения. Когда скорость работы мобильного интернета неудовлетворительна, антенна Харченко тоже может помочь.

Сначала, как и в случае с цифровым телевидением, необходимо выяснить частоту передачи 3G- или 4G-сигнала (LTE). У каждого оператора сотовой связи она своя, но находится в диапазоне 1.9–2.1 ГГц. Расчетное значение длины волны составляет от 14 до 16 сантиметров.

Исходя из этого получаем следующие размеры антенны:

• для 1,9 Gz = 3,5 сантиметра;
• для 2,1 Gz = 4 сантиметра.

Собирается конструкция так же, как и для цифрового ТВ.

Не помешает для данной антенны и рефлектор. Расстояние между ним и приемником следует обеспечить равным 2,3 сантиметра. К готовой антенне припаивается кабель сопротивлением 50–65 Ом, а на другой конец — штекер Jack 3,5 мм, который вставляется в антенный вход модема.

Источник

Виды логопериодических антенн

В большинстве волновых улавливателей, в соответствии с длиной волны, выраженно варьируются свойства усиления. ЛПА относятся к той разновидности антенн, которым присуща диаграмма направленности с неизменной формой в широком частотном диапазоне.

Виды логопериодических антенн

На сегодня можно встретить разнообразие вариантов конструктивного исполнения ЛПА, от плоских до пространственных моделей:

• щелевая;
• V-образная;
• зигзагообразная;
• трапециевидная;
• дипольная матрица.

Многообразие модификаций ЛПА обусловлено возможностями трансформирования при дизайне конструкции для достижения нужных параметров. Все же, из множества видов конструкций логопериодических улавливателей, лидируют логопериодические устройства вибраторного типа, которые ввиду своей наглядности позволяют проще рассчитать их характеристики.

Восьмерка, он же антенна Харченко для приема цифрового телевидения своими руками

Конструкция стала известна людям в 1961 году. Она позволяла людям, проживающим за зоной уверенного сигнала повысить качество изображения. Конструкция представляет собой два ромба, угол между гранями которого составляет 90°.

Для изготовления восьмерки необходимо:

• 1-1,5 метра медного провода с сечением до 5 мм;
• коаксиальный провод длиной 3-5 метров;
• паяльник, припой и канифоль;
• штекер телевизионный;
• линейка и маркер;
• изоляционная лента, основа для изготавливаемой конструкции.

Шаг первый

Отмеряем и отрезаем от медной проволоки 1152 см. Размечаем маркером получившийся отрезок на 8 равных частей, при этом оставляем на одном конце 5 см, который позже должен загнуться.

Для данной конструкции может подойти только медный материал, так как ни алюминий, ни другие проводники не получится спаять настолько крепко, насколько это возможно с медью.Биквадрат

Шаг второй

По получившимся меткам сгибаем проволоку под углом 90°. Спаиваем только свободные концы проволоки. При этом должен получится зазор между внутренними углами: спаянным и согнутым.

Шаг третий

Антенный провод оголяется с одного конца на 3-5 см. Для этого аккуратно снимается внешняя изоляция, отгибаются внутренние части и освобождается центральная жила.

Центральная жила провода оборачивается вокруг не спаянного угла, а часть провода, отвечающая за экран обматывается вокруг спаянного участка

Важно делать обмотку тугой

Шаг четвертый

Получившаяся конструкция из оголенных проводов изолируется изолентой или при помощи клеевого пистолета. На другой конец провода крепится штекер, для передачи сигнала телевизору.

Устройство готово, отогнутый конец крепится на основу.Самодельная уличная антенна для цифрового телевидения своими руками 8-ка (восьмерка)

Логопериодическая антенна

Основными особенностями данной конструкции является расположение вибраторов переменной длины – они крепятся на одной оси.

Размеры всех рабочих элементов логопериодической антенны не должны выходить за локацию действия и улавливания.

Логопериодическая антенна является наиболее оптимальным вариантом для домашнего исполнения, так как по всем характеристикам превосходит другие типы, однако она отличается сложностью изготовления.

Для того, чтобы сделать ее самому, следует иметь две металлические трубки (полые или нет – не важно, ток будет бежать по поверхности). Также следует иметь медные проволоки разной длины, которые будут являться принимающими частями. Ниже предоставлена таблица с готовыми вычислениями, которые следует применить при заготовке деталей для будущего приемника сигналов

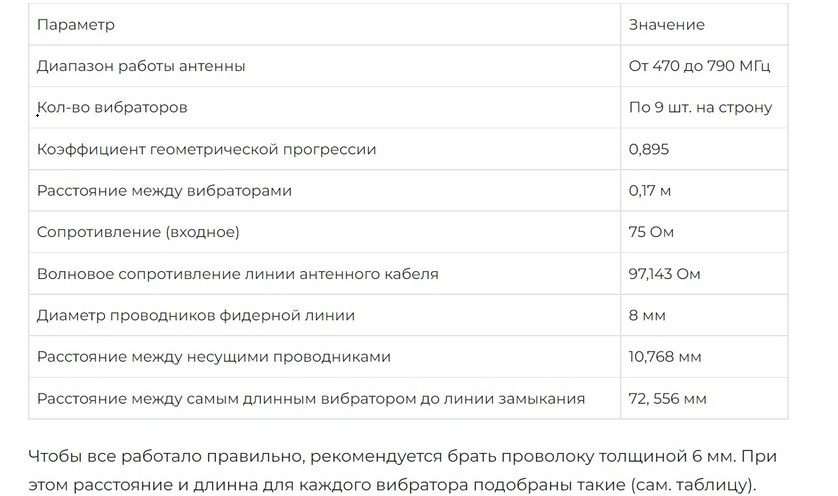

Ниже предоставлена таблица с готовыми вычислениями, которые следует применить при заготовке деталей для будущего приемника сигналов.

Логопериодическая антенна для цифрового ТВ – расчет и изготовление, параметры:

Заготавливаем по приведенным в таблице данным вибраторы

Важно, чтобы диаметр был одинаковым у каждого вибратора

Через полость одного из стержней или же просто при помощи креплений проводится кабель-фидер, который проводится так как показано на изображении ниже.

После этого при помощи паяльника фиксируются вибраторы.

Мощная Логопериодическая ДМВ антенна своими руками:

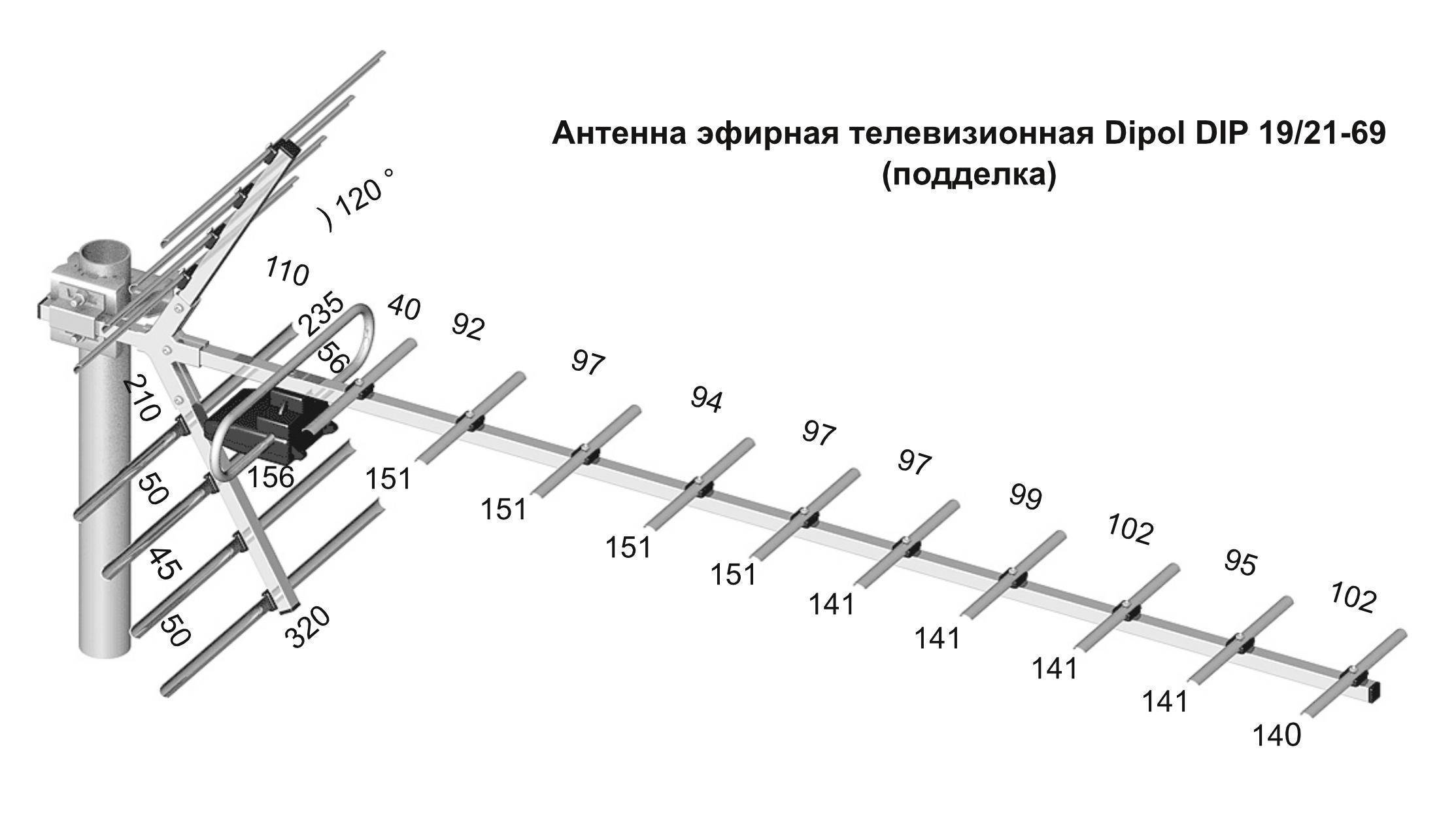

Волновая

Она не подходит для приема дальних сигналов и имеет небольшое усиление, однако сама конструкция популярна с времен изобретения и распространения радиоволн в быту, до сих пор пользуется популярностью.

Конструкция состоит из нескольких элементов: медный провод (или трубка), директор, рефлектор и вибратор

Дополнительно создается основа к которой будет крепиться готовая антенна (пластик или дерево – не важно, главное, чтобы это был диэлектрик)

Важно располагать детали на равном друг от друга расстоянии. Соединяются части в соответствии с рисунком представленным ниже.Волновой канал

Народный рейтинг самодельных антенн для цифрового ТВ

Многие уже успели попробовать описанные способы производства антенны на себе. Наилучшие показателями качества и легкости исполнения отличается изделие Харченко. В целом, рейтинг самодельных устройств для дальнего приема выглядит следующим образом:

1. Антенна Харченко.
2. Петля, сделанная из кабеля.
3. Логопериодическая.
4. Тройной квадрат.
5. Устройство из пивных банок или подобных напитков.
6. Волновой канал.
7. Бабочка.

Уровень сложности изготовления пользователем определяется самостоятельно. Поскольку на сигнал влияет не только антенна, но и место жительства — насколько антенна далеко находится от вышки. Самодельные всеволновая антенна может ловить сигнал от 20 км до 100 км. Популярная антенна — 33 см/17 см. Если не получилось с первого раза, попробуйте сделать другую модель. Количество отображаемых каналов также от нее зависит.

Если еще сомневаетесь, что выбрать рационально почитать отзывы на форумах или пообщаться с человеком, который уже успел поставить самодельную антенну в своем доме. А также внимательно выбирайте элементы для ее конструкции. Есть кабели, которые не медные, а просто покрыты сверху этим металлом. Использовать их небезопасно и не надежно. Провод может перегореть в любой момент.

Разновидности

«Пивная»

Для изготовления изделия потребуется четное количество банок из-под пива. Самые распространенные варианты выполнены из двух штук. Процесс монтажа достаточно простой и требует минимума инструмента и расходных материалов.

Инструкция:

Антенна с минимальными затратами

Следует помнить, что телевидение распространяется в пространстве в виде волн, которые хорошо воспринимаются металлическими объектами. Для просмотра нескольких телеканалов можно использовать кусок проволоки, один конец которой крепится к системе отопления, а другой в телевизор к центральному контакту.

Принцип работы такой антенны основан на площади системы, а она опутывает почти весь дом на разных высотах. Качество приема у конструкции не самое высокое. Более интересный вариант требует наличия балкона с металлическими струнами для белья.

Технология сборки полностью аналогична системе с батареей. Существуют места с уверенным приемом сигнала, там можно использовать вязальную спицу, которая даст возможность просмотра основных каналов.

Обычная антенна

Самостоятельно собрать антенну достаточно просто, для этого потребуется трубка из алюминия или латуни. Последний вариант более удобен, так как этот материал практически не окисляется.

Инструкция:

Отводящий кабель присоединяется уже к петле.

Мощная антенна

Разобравшись с классическими вариантами, следует рассмотреть антенны, рассчитанные на прием самого слабого сигнала. Для создания такой потребуется минимум материалов, а именно, латунная трубка, пластина из того же материала, желание и руки.

Инструкция:

ДМВ антенна

Цифровое телевидение покрывает все новые территории, но для его уверенного приема необходим специальный модуль. Часто, устройство приобретается отдельно, но имеются телевизоры, имеющие встроенный модуль.

Но одного приемника мало, необходима антенна, приминающая ДМВ волны. Самый простой вариант изготавливается на листе фанеры.

Инструкция:

Расположение и подключение

Когда произведены теоретические расчеты, осталось спланировать будущую конструкцию для сборки своими руками.

К планировке можно отнести два вопроса:

• расположение
• подключение.

Эти факторы взаимосвязаны и конфликтуют между собой:

• Можно изготовить домашнюю или уличную антенну своими руками. Последняя может быть простым однонаправленным приемником для телевидения, которому не мешают ослабляющие сигнал преграды (стены дома, иные строения). Также уличную цифровую антенну можно установить на крыше, что значительно улучшит качество принимаемого сигнала. Она должна быть направлена на ретранслятор цифрового телевидения.

• Для установки на улице, и тем более на крыше, требуется протяженный кабель. Он вызывает естественное рассеивание сигнала (шумность) и чем больше его длина, тем более слабый уровень сигнала доходит до телевизора.

Чтобы сделать антенну для цифрового телевидения своими руками, которая будет эффективно работать, потребуется искать компромисс между этими факторами.

В районе плотной застройки или малонаселенных районах с большим расстоянием от ретранслятора телевидения цифровую антенну придется выносить на улицу. В остальных случаях эффективно работает и комнатный приемник.

Совет! Нет четкого правила по выбору места размещения, каждый случай уникален. Лучший показатель надежной установки — соседние дома. Если наблюдается много уличных устройств для приема телевидения — ее же и изготавливать. В районе сверхплотной застройки нужно глянуть на крыши многоэтажных домов.

Небольшое число приемников еще ни на что не указывает (иногда для большей уверенности жильцы устанавливают их даже в условиях хорошего приема комнатными устройствами). Только если антенн много, и среди них есть коллективные, потребуется установка на крыше.

Что изменилось в эфире?

Во-первых, почти весь объем ТВ-вещания в настоящее время осуществляется в диапазоне ДМВ

Прежде всего из экономических соображений, в нем намного упрощается и удешевляется антенно-фидерное хозяйство передающих станций, и, что еще более важно – потребность в его регулярном обслуживании высококвалифицированными специалистами, занятыми тяжелым, вредным и опасным трудом

Второе – ТВ-передатчики теперь покрывают своим сигналом практически все более-менее населенные места, а развитая сеть связи обеспечивает подачу программ в самые глухие углы. Там вещание в обитаемой зоне обеспечивают маломощные необслуживаемые передатчики.

Третье, изменились условия распространения радиоволн в городах. На ДМВ промышленные помехи просачиваются слабо, но железобетонные многоэтажки для них – хорошие зеркала, многократно переотражающие сигнал вплоть до его полного затухания в зоне, казалось бы, уверенного приема.

Четвертое – ТВ-программ в эфире сейчас очень много, десятки и сотни. Насколько это множество разнообразно и содержательно – другой вопрос, но рассчитывать на прием 1-2-3 каналов ныне бессмысленно.

Наконец, получило развитие цифровое вещание. СигналDVB T2 – штука особенная. Там, где он еще хоть чуть-чуть, на 1,5-2 дБ, превышает шумы, прием отличный, как ни в чем ни бывало. А чуть дальше или в стороне – нет, как отрезало. К помехам «цифра» почти не чувствительна, но при рассогласовании с кабелем или фазовых искажениях в любом месте тракта, от камеры до тюнера, картинка может рассыпаться в квадратики и при сильном чистом сигнале.

Типы принимающих антенн

Под антенной стоит понимать как принимающее, так и передающее устройство из разряда диполярных.

Прямо сейчас в эфире ведется телевещание в диапазонах:

1. 1 — 300 МГц. Это так называемые «метровые» волны, позволяющие принимать изображение аналогового телевидения (стандарт МВ и VHF).
2. 0,3-3,0 ГГц. Передаются дециметровые, более короткие волны, способные передать картинку в цифровом стандарте DVB (UHF и ДМВ-антенны).

При этом существует стандартизация и классификация рабочего диапазона. DVB-T2 предполагает использование наземных ретрансляторов, передающих сигнал по принципу сотовой связи. DVB-С2 позволяет решать ту же задачу на сверхвысоких частотах. Следовательно, чтобы антенна из кабеля (или других материалов) работала эффективно, необходимо рассчитать ее параметры, геометрические, в том числе.

Отличие цифровых антенн телевещания от аналоговых

Цифровое вещание имеет ряд преимуществ перед более старыми типами передачи телевизионного сигнала:

• устойчивость к помехам. Так как передаваемый сигнал зашифрован в виде цифровой последовательности кодов, он не искажается при передаче. Это позволяет получать изображение без помех или потерь данных;
• более продвинутый приёмник. Приёмник цифрового телевидения, в отличие от аналогового или кабельного, принимает информацию и обрабатывает её. По факту он является миниатюрным компьютером, предназначенным для одной-единственной задачи;
• высокое качество изображения. Картинка цифрового телевидения отличается от аналогового в лучшую сторону. Она ярче, чётче и плавнее;
• доступность. Вышки и ретрансляторы цифрового телевидения сейчас расположены поблизости от большинства городов России. Это позволяет иметь стабильный сигнал вне зависимости от расположения.

При этом процедура подключения к цифровому телевидению довольно проста. Вам понадобится приобрести оборудование и настроить его.

Схема цифрового телевидения.

Использование универсальной антенны для приёма цифрового вещания

Для доступа к цифровому телевидению обычно докупают специальную ТВ-приставку и подключают пакет цифровых каналов. В таком случае установку оборудования предоставляет конкретный телевизионный провайдер. Другой путь — использование универсальной антенны и ТВ-тюнера. Тогда вы сможете подключиться к основному цифровому телевидению самостоятельно. Для этого понадобится сделать следующее:

1. Приобрести обычную универсальную антенну, которая способна принимать сигнал в диапазоне дециметровых волн. Если вы живёте в квартире многоэтажного дома, то такая антенна на крыше наверняка найдётся, останется лишь выполнить подключение тюнера к ней.
2. Установить антенну на крыше. Она должна быть направлена в сторону вышки связи или в противоположном направлении, если сигнал не способен пройти напрямую к антенне и будет отражаться от здания напротив.От правильного размещения антенны зависит стабильность сигнала и качество изображения.
3. Поворачивать антенну, пока изображение не станет чётким, если оно всё ещё рябит, а определить угол отражения сигнала не представляется возможным. Если вокруг вашего дома много высоких зданий, найти оптимальный вариант будет трудно.

Кроме установки антенны, необходимо правильно выбрать ТВ-тюнер. Стоит определиться с дополнительной функциональностью, которую вы ожидаете от устройства

Обратите внимание на следующие опции:

• запись ТВ-программ на накопитель. Многие тюнеры способны записывать эфир на флешку или карту памяти. Это удобная возможность, которая позволит не пропускать любимые передачи;
• поддержка HD-качества изображения. Без этой опции вы не раскроете всей прелести цифрового телевидения. Если вы хотите смотреть HD-каналы, то необходим подходящий телевизор и, возможно, платный пакет каналов;
• базовое цифровое ТВ доступно бесплатно для всех, но имеется немало платных каналов, которые разделены на категории. Вам заранее стоит убедиться, что тюнер будет поддерживать подключение платных каналов через специальные карты.

Виды антенн dvb t2

Стандарт т2 дмв телевидения — на данный момент новейший массовый, применяемый для передачи цифрового сигнала. Его особенностью является значительное упрощение устройств приёма-передачи за счёт применения устройств расшифровки, так называемых тюнеров, некоторые модели телевизоров уже имеют встроенный модуль расшифровки цифрового сигнала. Значительно снижены требования к мощности сигнала, даже сигнал незначительной мощности достаточен для воспроизводства картинки высокого качества, поэтому почти всегда отпадает потребность в усилителе, он становится ненужным.

Антенна Харченко

Рассмотрим устройство зигзагообразного волновода, устройство которого предложено энтузиастом-инженером К. П. Харченко ещё в 1961 в журнале «Радио». Внешне этот прибор выглядит как двойной примыкающий разомкнутыми углами друг к другу ромб или квадрат, в точках примыкания подключаются центральная жила и оплётка коаксиального кабеля.

Для усиления сигнала можно применить металлический рефлектор — зеркало, отражающее дальний сигнал на устройство. Размеры цифровой антенны своими руками зависят от длины волны принимаемого сигнала, понятно, что для дециметрового диапазона волн и размеры dvb t2 антенны своими руками будут находиться в пределах нескольких дециметров. Чем выше частота приёма — тем короче волна, меньше размеры. Комнатный волновод для приёма каналов будет иметь размеры сторон примерно 11 и 15 сантиметров, общие внешние габариты 30 на 17 см, размеры рефлектора 50 на 50 см.

Для его изготовления потребуется чуть больше метра проводника — медного или алюминиевого провода или трубки диаметром от 5−6 мм, лучше до 10 мм или полосы, сопоставимой ширины. Расстояние между разомкнутыми точками углов примыкания 1−2 см, расстояние до рефлектора где-то 5−7 см. Этого будет дальнобойный волновод, позволяющий принимать 20 и более программ. Длина телевизионного кабеля влияет на действие антенны, если кабель будет свыше 5−7 метров, потребуется усилитель, какой — выбирать вам.

При эксплуатации волновод должен быть развёрнут в сторону ближайшей передающей станции, при первой установке стоит поэкспериментировать с ориентацией устройства, добиваясь устойчивого приёма сигнала.

Этот тип антенн можно с успехом применять и для приёма слабого сигнала сотовой сети, только размеры устройства будут в несколько раз меньше. В сети достаточно онлайн-калькуляторов для расчёта конкретных параметров для каждого случая.

Походная антенна

Для изготовления этой самоделки, кроме штекера для подключения к ТВ приёмнику, нужно только две одинаковых пустых пол-литровых металлических банок из-под напитков. Вместо коаксиального кабеля, можно взять обычную «лапшу» для стационарных телефонов. В районе горлышка каждой пустой и сухой банки саморезом закрепляется один провод «лапши» или к одной прикручивается оплётка телевизионного кабеля, а к другой — его сердцевина. Банки располагаются на одной прямой, настройка приёма производится путём изменения расстояния между ними от 1 до 8 см, а также точной ориентацией по направлению излучателя. Устройство не должно быть слишком близко расположено к телевизору.

Ленивая антенна

Если неохота заморачиваться ни с каким рукодельем, а тратить лишние деньги жалко, то можно устроить совсем простенькое приспособление. Но работать оно будет устойчиво там, где уровень сигнала довольно высокий. Потребуется знать частоту цифрового вещания, чтобы определить длину волны. Для этого 300 делится на число мегагерц частоты вещания «цифры» и получается довольно точное значение в метрах. Для частоты в 480 МГц длина волны составит 0,625 м, а для 700 МГц — примерно 0,430 м. Когда даже длину волны вещания неохота узнавать берём просто 0,63 м, наибольшую из возможных.

Берётся отрезок коаксиального кабеля, равный рассчитанной длине волны, зачищаются концы от наружной изоляции, чтобы был доступ к оплётке. Отрезанный кусок сгибается в разорванную окружность — между зачищенными концами должен быть разрыв в 1−2 см и закрепляется любым способом, как проще, хоть на картонной коробке. С первой стороны припаивается центральная жила другого куска этого же кабеля, с другой — оплётка. На противоположный от места пайки конец крепится штекер. Подключаем и наслаждаемся просмотром цифрового вещания.

Для того, чтобы самостоятельно изготовить антенну для dvb t2 своими руками не потребуется много времени и особых затрат, а результат порадует.

Виды антенн

Всеволновая

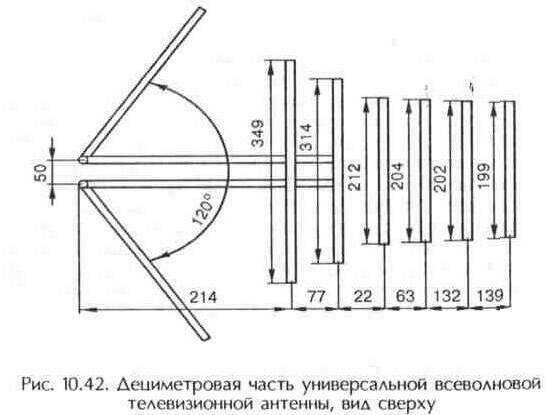

Всеволновая (точнее, частотнонезависимая, ЧНА) антенна показана на рис. Она – две треугольных металлических пластинки, две древесных планки, да много медных эмалированных проволок. Диаметр проволки не имеет значения, а расстояние между концами проволок на рейках – 20-30 мм. Просвет между пластинами, к которым припаяны иные кончики проволок – 10 мм.

Ширина антенны равна ее высоте, угол раскрыва полотнищ – 90 градусов. Схема прокладывания кабеля показана там же на рис. Точка, выделенная жёлтым – точка квази-нулевого потенциала. Припаивать в ней оплетку кабеля к полотну не надо, достаточно туго подвязать, для согласования хватит емкости между оплеткой и полотном.

ЧНА, растянутая в окне шириной 1,5 м, принимает все метровые и ДЦМ каналы практически со всех направленностей, помимо провала около 15 градусов в плоскости полотна. В этом ее положительное качество в местах, где возможен прием сигналов от различных телецентров, не надо вертеть. Недостатки – единичный КУ и нулевой КЗД, благодаря этому в зоне действия помех и вне зоны уверенного приема ЧНА не годится.

На основе ЧНА создан был достаточно распространенный когда-то веерный вибратор (рога, рогулька, рогатка), см. рис. Его КНД и КЗД что-то около 1,4 при довольно гладкой АЧХ и линейной ФЧХ, так что для цифры он подошёл бы и в настоящий момент. Но – работает исключительно на МВ (1-12 каналы), а цифровое вещание идет на ДМВ. Тем не менее, на селе, при подъеме на 10-12 м, может пригодиться для приема аналога. Мачта 2 может быть из любых материалов, но крепежные рейки 1 – из хорошего ненамокающего диэлектрика: стеклотекстолита или фторопласта толщиной не меньше 10 мм.

Веерный вибратор для приема МВ ТВ

Пивная всеволновка

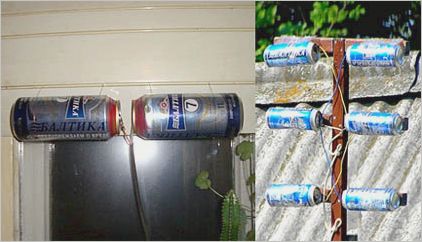

Антенны из пивных банок

Всеволновая антенна из пивных банок откровенно не плод похмельных галлюцинаций спившегося радиолюбителя. Это на самом деле довольно неплохая антенна для всех случаев приема, необходимо лишь выполнить ее правильно. Причем исключительно примитивная.

В основе ее конструкции следующее явление: если повышать диаметр плеч обыкновенного линейного вибратора, то рабочая полоса его частот становится шире, а остальные параметры остаются постоянными. В дальней связи с 20-х годов применяется т.наз. диполь Надененко, который основан на этом принципе. А пивные банки по размеру как раз подойдут в качестве плеч вибратора на ДМВ. В сущности, ЧНА и есть диполь, плечи которого неограниченно расширяются очень долго.

Самый простой пивной вибратор из 2-ух банок годится для комнатного приема аналога в городе даже без согласования с кабелем, если его длина не больше 2 м, слева на рис. А если собрать из пивных диполей вертикальную синфазную решётку с шажком в полволны (с правой стороны на рис.), утвердить ее и отсимметрировать при помощи усилителя от польской антенны (о нем речь еще пойдёт), то благодаря сжатию главного лепестка ДН в вертикальном положении данная антенна даст и хороший КУ.

Усиление «пивнухи» можно также расширить, добавив вместе с этим КЗД, если сзади нее поместить экран из сетки на расстоянии, равном половине шага решётки. Устанавливается пивная решётка на мачте из диэлектрика; механичные связи экрана с мачтой – тоже диэлектрические. Остальное ясно из отпечаток. рис.

Синфазная решётка из пивных диполей

Видео: изготовление самой простой антенны из пивных банок

https://youtube.com/watch?v=ditEOhN20W8

Логопериодическая антенна (ЛПА) собой представляет собирающую линию, к которой поперемено подключаются половинки линейных диполей (т.е. куски проводника длиной в четверть рабочей волны), длина и расстояние между которыми меняются в геометрической прогрессии с показателем меньше 1, в самом центре на рис. Линия бывает как настроенной (с КЗ на противоположном от места подсоединения кабеля конце), так и свободной. ЛПА на свободной (ненастроенной) линии для приема цифры лучше: она выходит длиннее, но ее АЧХ и ФЧХ гладкие, а согласование с кабелем не зависит от частоты, благодаря этому на ней мы и остановимся.

Тринадцатиэлементная антенна с большой длиной несущей траверсы и одинаковыми директорами

Длина антенны 3,5λ, директоры имеют одинаковые размеры, а коэффициент усиления равен 16 дб. Для резонансных частот 144, 145 и 146 Мгц длины рефлекторов соответственно равны 1 041, 1 035 и 1 027 мм, длины директоров (одинаковы для всех) — 935, 927, 919 мм. Диаметр всех пассивных элементов ≤ 3 мм. Несущая траверса антенны — трубка диаметром 32 мм, длина ее 7,20 м. Вид излучателя: шлейфовый вибратор с различными диаметрами проводников (см. конструкцию десятиэлементной антенны на рис. 10-38). Размеры шлейфового вибратора: толстый проводник — диаметр 12 мм, длина 978 мм; тонкий проводник — диаметр 3 мм, расстояние между обоими элементами 25 мм. Расстояния между пассивными элементами: вибратор — рефлектор — 483 мм; вибратор — 1-й директор — 178 мм; 1-й директор — 2-й директор — 190 мм; 2-й — 3-й — 190 мм; 3-й — 4-й — 406 мм; 4-й — 5-й — 813 мм; расстояния между всеми остальными директорами равно 813 мм.

Сопротивление в точке питания приблизительно 240 ом. Точное согласование антенны с линией передачи производится с помощью изменения расстояний между первыми директорами и вибратором. Излучатель может быть изготовлен также в виде прямолинейного вибратора длиной 990 мм с Т-образной схемой согласования.

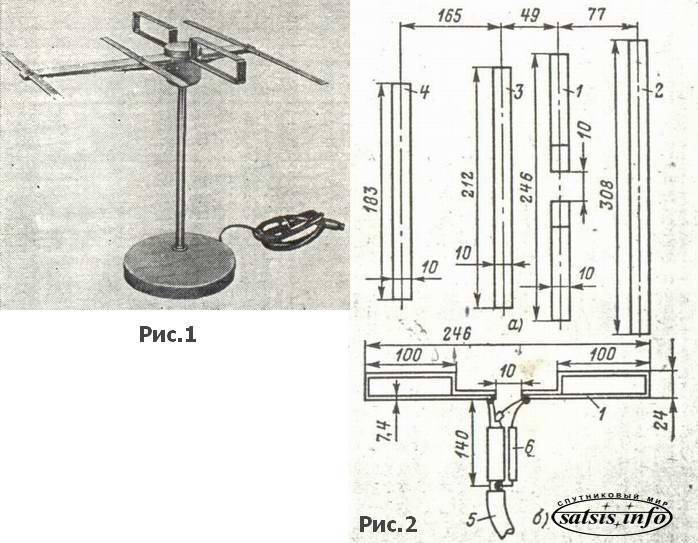

Комнатная антенна МВ ДМВ

Эта конструкция предназначена для легкого и уверенного приема сигналов цифрового телевидения. Изготовить ее можно легко и очень быстро. Для этого понадобится алюминиевый или медный пруток. Длина его должна составить до 1800 мм. Данная антенна может использоваться также как наружная.

Конструкция представляет собой рамку в виде ромба. Их должно быть две. Одна выполняет роль вибратора, вторая работает в качестве рефлектора. Для приема Т2 нужно, чтобы сторона нашего ромба составляла примерно 140 мм, а расстояние между ними было 100 мм.

После того как рамка будет изготовлена, и конструкция обретет жесткость, между двумя концами нашего прутка монтируется диэлектрик. Это может быть что угодно. Форма и размеры совершенно не важны. Расстояние между двумя точками прутков должно быть примерно 20 мм. Верхние части наших ромбов нужно соединить.

Фидер можно изготовить из кабеля. Его необходимо подключить к латунным или медным лепесткам, которые должны быть уже закреплены на выводе антенны.

Если полученная конструкция не соответствует вашим ожиданиям, например, слабое качество приема или ретранслятор находится далеко, можно снабдить антенну усилителем, – и в итоге получится активная ДМВ-антенна. Она используется как в городе, так и на даче.
