Сливной трап для бани

Грунтовый способ фильтрации

Важнейшей частью такой системы является автономный септик, представляющий собой одновременно и отстойник, и распределяющий колодец. Отходящие от него канализационные трубы, распределяют отфильтрованную воду по разным местам на участке.

Септик можно купить в одном из множества магазинов, а можно и сделать самому. Если вы выбрали второй вариант, лучше всего сделать конструкцию из металлических или пластиковых резервуаров. Также эффективной получается конструкция из бетонных колец, а также любая другая конструкция из кирпича или бетона.

В первую очередь устанавливается септик. Емкость вкапывается на глубину от 1 до 2,5 метров. Ниже встраивать бак не стоит, так как могут появиться проблемы при доочистке стоков. Далее к септику прокладывается сточная труба, которая углубляется ниже глубины промерзания грунта. Теперь можно начать подготавливать дренажные трубы.

Длина и толщина труб определяются количеством отводящих сточных вод. Зачастую достаточно 11 сантиметровых пластиковых канализационных труб. В них проделывают отверстия, учитывая, что сверху они должны быть меньшими, чем с нижней части. Это нужно для того, чтобы вода отходила равномерно. Кроме того, в начале трубы отверстия проделываются чаще, и далее по мере удаления к концу трубы их делают все реже.

Для более правильного сооружения дренажной системы нужно придерживаться ряда правил:

• длина каждой дренажной трубы не должна превышать 25 метров;
• трубы следует укладывать на глубину порядка 150 см, но ниже глубины промерзания грунта;
• расстояние между дренажными трубами должно быть не менее 150 см;
• канава для укладки труб должна иметь ширину не менее 50 см, лучше – 100 см.

После подготовки труб можно начинать их укладку в такой последовательности:

1. Копаем канавы определенного размера. Учитываем уклон в 1,5 градуса, время от времени контролируем нужный уклон, например, строительным уровнем.
2. В зависимости от типа почвы подготавливаем основание траншеи. Если почва глинистая, то на дне делаем песчаную 10-сантиметровую подушку, а поверх такой же толщины слой гравия. Чтобы на суглинках не заиливались трубы, их нужно обернуть слоем какого-либо фильтрующего материала. Подушка из гравия в данном случае необязательна. Для песчаных грунтов укладывают подушки из песка и гравия, а трубы оборачиваются геотекстилем.
3. Далее дрены засыпаются 10-сантиметровым слоем гравия, и вся траншея засыпается землей.
4. Систему фильтрации нужно обустроить вентиляцией. Для этого на конце дренажной трубы устанавливаем трубу для вентиляции высотой приблизительно 50 см. Сверху на нее монтируется защитный элемент, чтобы в трубу не попадал различный мусор.

Правильно сконструированная и установленная система слива обеспечит ее продолжительное и бессбойное функционирование. Баня, таким образом, будет максимально защищена от столь неблагоприятного воздействия влаги, и не возникнет загрязнения территории стоками.

В любом случае устанавливать в бане систему канализации нужно. Это значит, что к этому вопросу нужно отнестись предельно серьезно, не игнорируя никаких нюансов. Лишь в таком случае баня будет радовать хозяина продолжительной и бессбойной работой без необходимости вкладывания в нее все новых и новых средств.

Виды сухих трапов

Трап с сухим затвором обеспечивает осуществлять фильтрацию канализационных стоков от крупных компонентов, что позволяет предотвратить значительную часть аварийных засоров. Но основной его функцией является предотвращение проникновения запаха канализации в комнату.

В продаже можно найти следующие модели таких устройств:

• Затвор мембранного типасчитается одним из самых простых вариантов, но это не говорит о его ненадежности. Основной деталью является подпружиненная мембрана, которая под воздействием потока вода приоткрывается и обеспечивает прохождение стоков в систему. При прекращении потока мембрана возвращается в исходное состояние, что обеспечивает герметизацию устройства.
• Маятниковый сухой затвор для канализации оснащен клапаном с одной точкой крепления. При прохождении стоков клапан отклоняется от своей оси, а его возвращение в исходное состояние обеспечивается обычной силой гравитации (тяжести).
• Поплавочные конструкции изготавливаются некоторыми умельцами даже самостоятельно. По большому счету, такая конструкция является комбинацией гидравлического и сухого затвора. Она представляет собой трап с вертикальным отводом, в который вмонтирован простой поплавковый клапан. В самодельных конструкциях используются обычные мячики подходящего диаметра.

Работает такая конструкция следующим образом. При наличии достаточного количества воды в гидрозатворе мячик находится в плавучем состоянии и не препятствует отводу стоков. При длительных перерывах в эксплуатации часть воды испаряется, и поплавок опускается в гнездо, благодаря чему обеспечивается герметизация затвора. После заполнения конструкции при очередном сливе, трап начинает опять работать в режиме гидрозатвора.

Схема работы сухого трапа

Гораздо дороже, поэтому и менее популярны, сухие затворы, действия которых основаны на молекулярной памяти материала. Рабочие элементы такой конструкции всегда пытаются вернуться в исходное состояние после прекращения воздействия потока канализационных стоков.

Выбор сухого трапа

При выборе устройства необходимо проанализировать условия, в которых будет осуществляться установка канализационного трапа:

В первую очередь необходимо определить предполагаемое количество стоков. Для бытовых условий вполне достаточно трапа с условным проходом 50 мм, а для общественных душевых, бань придется ставить устройство на 100 мм.
Конструктивная высота устройства

Трап с горизонтальным отводом может применяться в стесненных условиях, его высота обычно не превышает 7-10 см, а затвор с вертикальным выходом потребует не менее 15-18 см свободного пространства.
Обязательно обратите внимание на исправность всех составных деталей трапа, нелишней будет и проверка работоспособности, хотя бы условная.
После выяснения всех технических вопросов, можно задуматься и о внешнем виде устройства. Решетка для трапа может быть изготовлена из различных пластиков или металла, иметь различную конфигурацию и перфорацию

Тут выбор только за вами.

Как сделать гидрозатвор для канализации в бане

Наиболее простым в установке считается транцевый «мокрый» вариант затвора. Предварительно, до оборудования пола, необходимо проложить канализационную трубу 100 мм с поворотным уголком. Верхняя кромка уголка должна располагаться на 20 мм ниже уровня бетонной стяжки.

Входное отверстие закрывают пластиковой пробкой, в центре которой устанавливают гвоздь-сотку. После заливки стяжки гвоздь поможет правильно разметить на полу бани контуры будущего отверстия под оборудование стока воды.

После того как стяжка основания пола бани окончательно затвердела, необходимо выровнять отверстие, придать краям ровные округлые формы. Это можно сделать с помощью болгарки и диска по камню, диаметром 125 мм. Резать приходится не в радиальном направлении, а в осевом, то есть всей кромкой диска одновременно.

Далее остается лишь установить корпус гидрозатвора, колпак и внешнюю решетку слива.

Простейший вариант затвора с коленом можно изготовить из четырех пластиковых уголков, соединенных между собой в U-образную конструкцию. Единственно, что нужно будет сделать, — это проклеить уплотнительные манжеты санитарным герметиком, иначе конструкция очень быстро разъедется на две части.

Деревянный трап

Как ни странно, но старые схемы слива на равных конкурируют с современными системами и траповыми механизмами. Причиной тому является высокая надежность и простое устройство сливной конструкции.

Чаще всего деревянные трапы используют в небольших банях, где парилка и моечное отделение нередко объединены в одном помещении. Среди наиболее удачных схем можно отметить следующие варианты:

• Деревянный трап с желобом. Пол выкладывают без щелей, сброс воды происходит в открытый сливной канал;
• Пол в бане может изготавливаться в виде деревянного трапа без канализации. Ее функции выполняет слой песка и щебенки, поглощающие избыток воды;
• Кафельный пол с деревянными решетками — трапиками. Сливная система выполняется в виде скрытого желоба с гидрозатвором.

Последний вариант можно считать наиболее удачным для бани, построенной на бетонном ленточном фундаменте по каркасной технологии. Эту же схему можно использовать для коробки бани, пристроенной к летней кухне или к дачному домику.

Под деревянным трапом выполнена бетонная стяжка со сливными уклонами

Наличие довольно больших щелей между рейками делает деревянные трапы для бани не всегда удобными, особенно, если внутри парилки или моечного отделения принято ходить босиком. В таком случае более рациональным решением будет обычный деревянный пол со встроенным сливным желобом.

Вариант с кафельным полом и деревянными трапиками

Для небольших помещений можно обойтись трапом современной конструкции, неважно, будет ли это модель с водяным затвором или более сложная модель с качающимся клапаном

Как выбрать трап для бани

В современной технологии строительства моечных и парных отделений давно перестали использовать в качестве слива и водяного затвора традиционное U-образное колено. По крайней мере, для современных проектов отдельно стоящей бани для дачи.

Старые U-образные сливы для бани практически не используются, так как требуют большого пространства под полом

Такой вариант не слишком удобен для неотапливаемых построек, требует большого пространства под полом в бане, и главное – вода из слива уходит плохо и часто замерзает зимой, приходится продувать остатки жидкости в канализации под полом.

Остается два варианта:

• Использовать классический сливной трап, сухой или с водяным затвором, встраиваемый в пол внутри помещения бани, с канализационным отводом без дополнительных переходов;
• Построить деревянный трап с фальшивым полом и сливным каналом под ним.

Выбор конкретной схемы для сливной системы определяется особенностями конструкции пола. В небольших парных и моечных отделениях бани обычно используется сливной канал, проложенный по всей длине помещения. Поверхность могут выкладывать плиткой с уклоном в сторону сливного желоба. В этом случае канализационный трап для бани выводят в трубу, выводящую воду за пределы помещения.

Организация слива с деревянным трапом

Классические трапы применяют в небольших парилках и помывочных. Площадь пола в помещении невелика, поэтому наличие уклона на поверхности керамической плитки не вызывает столь выраженного дискомфорта, как в случае с большими пространствами.

Важно! Керамический пол в бане, даже оборудованный сливным трапом, из-за уклонов приходится облицовывать плиткой с рифленой поверхностью, а в отдельных случаях даже оборудовать подогрев. Кроме хорошей теплопроводности, керамика обладает высокой теплоемкостью

Обычный пол под плиткой в загородной бане всегда кажется холодным, даже если помещение накануне было добросовестно прогрето и протоплено. Зимой ощущение холода в ногах усиливается многократно. В этом случае проблему решают укладкой на пол деревянных решеток или трапиков. Правда, нужно будет заранее продумать, как правильно сделать трапики в баню, выбрать размер и направление укладки. Вроде пустяк, но ориентация решеток может стать причиной неправильной работы сливной системы и скопления пены, остатков моющих средств на полу в бане

Кроме хорошей теплопроводности, керамика обладает высокой теплоемкостью. Обычный пол под плиткой в загородной бане всегда кажется холодным, даже если помещение накануне было добросовестно прогрето и протоплено. Зимой ощущение холода в ногах усиливается многократно. В этом случае проблему решают укладкой на пол деревянных решеток или трапиков. Правда, нужно будет заранее продумать, как правильно сделать трапики в баню, выбрать размер и направление укладки. Вроде пустяк, но ориентация решеток может стать причиной неправильной работы сливной системы и скопления пены, остатков моющих средств на полу в бане.

Установка сухого трапа

Для бани на даче подойдет любая модель системы автоматического или полуавтоматического слива. Чаще всего ставят поплавковые или маятниковые трапы, они просты в обслуживании и не требуют особых условий эксплуатации. Почти все модели рассчитаны на слив воды температурой до 85оС. Единственным важным условием является обеспечение уклона отводящей трубы, для исключения обратного тока потребуется угол наклона не менее 3-5о.

Поплавковый и маятниковый варианты

Мембранные трапы для бани менее практичны, так как для нормальной эксплуатации требуется постоянное увлажнение гибкого элемента, иначе теряется плотность запирания лючка.

Если пол в бане кафельный, покрытый деревянными трапиками, то под установку корпуса нужно будет вырезать цилиндрическую полость, диаметром 100-120 мм. Фланец вклеивают в полость на мастике так, чтобы после сборки защитная решетка находилась на 1-2 мм ниже поверхности кафельного покрытия.

Фланец обязательно сваривают или склеивают с гидроизоляцией сливной поверхности

Часто сухой трап устанавливают в комплекте с водосборными желобами и непротекающим деревянным полом. В этом случае корпус устройства заделывают непосредственно в бетонную стяжку, покрытую гидроизоляцией. К приемному окну трапа подводятся желоба, а сливные функции обеспечивают тонкие прорези, выполненные в деревянном полу бани.

Виды конструкций

На практике применяются несколько типов конструкций полов со сливом, каждый из которых имеет достоинства и недостатки, а также технологические особенности:

Классический с прокладкой отводящей трубы в стяжке

Как правило, такая конструкция устраивается до заливки полов по грунту. Строители заранее выбирают отметку водоприёмной решётки, от которой прокладывают инженерную сеть к главной магистрали. Все последующие элементы пирога чернового пола устраиваются с перерывами, так, чтобы обойти канализационную трубу.

Водоприёмная решётка, в зависимости от пожеланий заказчика, может быть точечной или щелевой, с обустройством поверхностных лотков по периметру мокрого помещения, либо вдоль одной из его стен. Система работает по принципу поверхностного водоотвода, лотки проложены с уклоном, а в нижней точке они оснащаются патрубком для отвода стоков в канализацию.

Преимущества:

• эффективное удаление воды;
• возможность прочистки сети механическим или гидродинамическим способом;
• защита линейной коммуникации от перелома, изгиба.

Недостатки:

1. трудоёмкость работ;
2. снижение прочности стяжки из-за нарушения целостности конструкции;
3. появление теплотехнической неоднородности, из-за невозможности устройства утеплителя по всей плоскости будущего пола.

В лотке

Перед началом работ по устройству стяжки в грунте, либо в теле фундаментной плиты создаётся монолитный или сборный ЖБ лоток, в котором прокладывается одна или несколько труб. Лоток может быть прямым, так как уклон канализации формируется внутри него.

Преимущества

• такой способ прокладки позволяет устроить в лотке сразу несколько труб – для канализации и водопровода;
• инженерные сети надёжно защищены от механических повреждений;
• появляется возможность их ревизии и обслуживания.

Недостатки:

1. высокая стоимость лотков;
2. повышенная трудоёмкость;
3. при наличии фундаментной плиты – нарушение конструктива, вмешательство в уплотнённое основание;
4. риск подтопления лотка в паводковый период.

С приямком

Ещё одно популярное решение – устройство переливного приямка стразу под водоприёмной решёткой. Как правило, конструкция выполняется в сборном варианте, либо из монолитного железобетона, однако, на рынке продаются готовые сооружения из высокопрочного пластика или нержавейки.

Преимущества:

• возможность устройства сразу нескольких подключений в один приямок;
• оснащение резервуара погружным носом;
• препятствующим подтоплению во время таяния снега;
• надёжная очистка инженерной сети – тяжёлые частицы оседают на дно приямка.

Недостатки:

1. проблемы с обустройством стяжки – приямок необходимо утеплять и герметизировать по всему периметру, устраивать ревизионный люк;
2. при засорении требуется его обслуживание, которое осуществляется только из помещения бани.

Открытый водослив в нижней части стены

Устраивается в углу помещения, вода перемещается по уклону и удаляется через смежную стену, как правило, фасадную. С наружной стороны устраивается водоприёмный патрубок, отводящий воду в канализацию.

Преимущества

• простое и дешёвое решение;
• инженерная сеть обслуживается при засорении с наружной стороны;
• высокая ремонтопригодность.

Недостатки – риск промерзания в зимнее время, лишний элемент на фасаде здания.

Как правило, при строительстве капитальных зданий для обустройства бани, владельцы прибегают к обустройству классического внутреннего стока в стяжке пола, либо в лотке.

Сухие гидрозатворы

Самый актуальный вопрос для бани со сливом в канализацию – это не столько выбор конструкции трапа, сколько прокладка самой линии. Любой готовый вариант трапа из магазина, в том числе и “сухой”, содержит гидрозатвор с водяным столбом от 30 мм, так что при регулярном использовании бани никаких проблем с высыханием водяной пробки не возникнет. А тот, кто знает, что баня долго не будет в употреблении, может просто заглушить слив.

Для тех, кто хочет забыть и не вспоминать о высохшем сифоне, есть так называемые сухие трапы.

Существуют два типа сухого гидрозатвора.

Поплавковый тип

Лучше всего рассмотреть конкретный образец, например, австрийский HL 310 NPr.

Вертикальный слив. Верхний элемент подрезается до нужного размера от 12 до 70 мм и заделывается в стяжку.

Корпус из полиэтилена рассчитан на температуру сточной воды до 85 градусов. Порядок монтажа для разных случаев описывается в паспорте.

Поплавок, в случае высыхания воды, просто опускается и закрывает трубу. Высота водяного столба затвора 50 мм (соответствует городским нормам Австрии).

Принцип действия хорошо виден на картинке.

В рабочем положении вода поднимает и удерживает поплавок на одном уровне и система работает, как один из вариантов гидрозатвора. Если баня долгое время не используется, то вода из затвора испаряется, а поплавок закрывает сливное отверстие раньше, чем вода полностью испарится.

Народные умельцы придумали вариант, который может работать не хуже, чем фабричный. Главное отличие от этой схемы состоит в том, что такой поплавок в виде перевернутого стакана, закреплен так, чтобы его дно было выше сливного отверстия больше, чем на диаметр сливной трубы. А само отверстие закрывает легкий шарик диаметром больше сливного – он и выполняет роль поплавка.

Маятниковый тип

На фото конкретный пример – сухой затвор для трапов 100 мм в горловине – Viega 583255.

Внизу, у затвора, видны две шторки, подвешенные под углом к вертикали – это и есть маятниковый затвор. Шторки закрыты благодаря своему собственному весу, а вода открывает их при сливе. Высота водяного столба гидрозатвора 32 мм – для загородной бани вполне достаточно. В самой Германии, которая заявлена как страна-производитель, при проектировании системы канализации в городских домах исходят из того, что сантехприборы в квартирах имеют высоту водяного столба гидрозатвора равную 50-60 мм, но не 32!

Если силу тяжести, которая закрывает шторки, заменить на силу пружинки, то получатся разные варианты пружинного типа сухих затворов, с более широкими возможностями.

Разумеется, все перечисленные затворы содержат в себе какой-либо вариант сифона.

Есть еще один вид сухих затворов, для которых придумывают порой слишком заумные названия типа клеточной памяти материала. Обычно они представляют собой чулок из сплющенной резины, который начинает пропускать воду под небольшим напором. Вряд ли это представляет интерес для загородной бани.

Умелые хозяева, даже при очень ограниченных средствах, могут легко воспроизвести, а, возможно, и усовершенствовать любой тип гидрозатвора.

Как сделать гидрозатвор для канализации в бане

Наиболее простым в установке считается транцевый «мокрый» вариант затвора. Предварительно, до оборудования пола, необходимо проложить канализационную трубу 100 мм с поворотным уголком. Верхняя кромка уголка должна располагаться на 20 мм ниже уровня бетонной стяжки.

Входное отверстие закрывают пластиковой пробкой, в центре которой устанавливают гвоздь-сотку. После заливки стяжки гвоздь поможет правильно разметить на полу бани контуры будущего отверстия под оборудование стока воды.

После того как стяжка основания пола бани окончательно затвердела, необходимо выровнять отверстие, придать краям ровные округлые формы. Это можно сделать с помощью болгарки и диска по камню, диаметром 125 мм. Резать приходится не в радиальном направлении, а в осевом, то есть всей кромкой диска одновременно.

Далее остается лишь установить корпус гидрозатвора, колпак и внешнюю решетку слива.

Простейший вариант затвора с коленом можно изготовить из четырех пластиковых уголков, соединенных между собой в U-образную конструкцию. Единственно, что нужно будет сделать, — это проклеить уплотнительные манжеты санитарным герметиком, иначе конструкция очень быстро разъедется на две части.

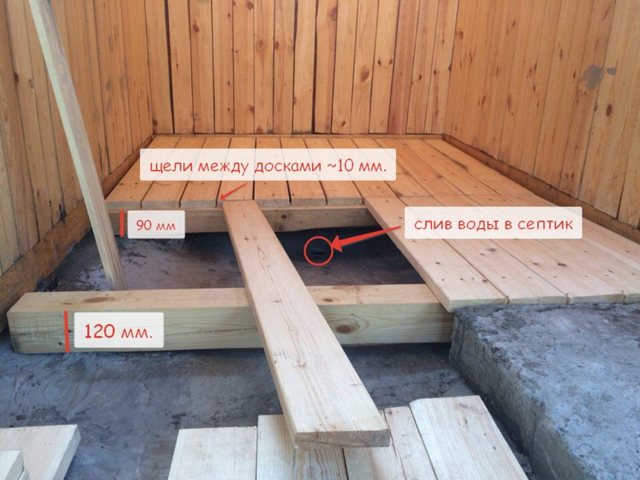

Монтаж протекающих полов

Схема устройства протекающего пола с трапом

Протекающие полы – самый простой вариант обустройства напольного основания в бане своими руками. В такой системе делать уклон в полу необязательно, поскольку вода беспрепятственно просачивается через доски и попадает в дренажную яму или колодец. Протекающие полы, в отличие от сплошных, обладают одним преимуществом – отсутствием канализационных труб.

Следует учесть, что такое устройство основания подойдет для каркасной бани, которая используется исключительно в теплое время года. Если же сооружение планируется использовать круглый год, перед укладкой досок желательно залить бетонную стяжку. Однако в таком случае настил из досок лучше сделать съемным, чтобы при необходимости их можно было просушить.

Монтируя деревянный протекающий пол, нужно учитывать такие моменты:

1. Для организации настила нужно брать хорошо обработанные струганные доски без замковой системы;
2. Закрепляются доски на балках перекрытия с помощью гвоздей, которые вколачиваются под небольшим углом;
3. Зазоры между соседними досками должны быть одинаковыми и составлять 5-6 см.

Для того чтобы предотвратить появление плесени в бане, в процессе отделки основания акцентируют внимание на таких моментах:

• Деревянный пол лучше всего собирать из досок хвойных пород дерева, поскольку они менее гигроскопичны;
• Чтобы обеспечить нормальное просушивание пола, в фундаменте нужно сверлить отверстия для лучшего движения воздушных масс;
• Между основанием и грунтом должен оставаться воздушный зазор минимум в 0.5 м.

Как сделать сухой затвор самостоятельно?

Для того чтобы сделать данное устройство самостоятельно, потребуется пластиковый шарик и прокладка. Шарик должен немного больше, нежели диаметр сточного отверстия.

1. Пластиковый шарик нужно разместить на отверстие стока.
2. После этого надо его закрепить по краям. Фиксация шарика должна быть надежной.
3. Для осуществления данной задачи нужно надеть на канализационную трубу прокладку, которая надежно зафиксирует шарик в трубе. Высота стенки над уровнем сточной трубы не должна быть меньше 5 см.

Во время использования системы шарик всплывает, и вода легко проникает в канализацию. При бездействии конструкции шарик лежит на отверстии стока, чем перекрывает путь канализационным газам.

Виды сливных трапов

Типы затворов

В банях могут применяться различные конструкции для удаления сточных жидкостей и твердых отходов

Для выбора подходящей и максимально надежной системы необходимо принимать во внимание такие факторы: тип почвы на земельном участке, глубину промерзания земли в данном регионе, размеры постройки и интенсивность ее использования, наличие домовой канализации на участке, возможность подключения к центральной системе приема стоков

Под полом бани, отступая от фундамента полметра, выкапывается приямок глубиной до 1,5 м.

В случае большой протяженности канализационной системы в нее дополнительно включаются специальные колодцы. Они предназначены для осмотра и очистки трубопроводов. Смотровой колодец представляет собой бетонный или кирпичный резервуар с двойной крышкой, предохраняющей в нем расположенный трубопровод от промерзания. Внутренняя крышка колодца укрыта теплоизолирующим материалом, а внешняя может быть засыпана грунтом.

Дренажный колодец — это обустроенная выемка в грунте. Он выкапывается в небольшом удалении от бани глубиной, достаточной для защиты стоков от замерзания. Устройство такого колодца потребует значительного объема земляных работ.

1. Выбрать место и выкопать колодец нужной глубины. Например, при уровне промерзания почвы 0,7 м дно колодца будет располагаться ниже него на 0,8 м с учетом расположения сточной трубы и подсыпки. Общая глубина выемки грунта составит 1,5 м. В плане размеры углубления составляют обычно 1х1 м и более в зависимости от количества постоянных гостей, посещающих заведение.

Канализационные системы с устройством приямка устраиваются на плотных грунтах. Он предназначен для сбора и удаления за пределы постройки загрязненных стоков.

Ввод в приямок сливной трубы размещается на расстоянии 9-12 см от его дна.

Гигиенические нормы банных построек требуют устройства септиков при планировании санузлов. Для изготовления такой конструкции необходимо:

1. Выкопать небольшой котлован и забетонировать его стены. Дно выемки должно содержать песок или гравий.

Работает септик так: под влиянием анаэробных бактерий отходы человеческой жизнедеятельности разлагаются в первом резервуаре, а из второго сосуда — поступают в грунт, очищаясь в слоях дренажа основания септика. При достаточном его объеме ассенизаторы не понадобятся. Несмотря на то, что устройство септика требует много времени и материальных вложений, полученная система будет оптимальна в соотношении ее цены и качества.

Для устройства канализации не рекомендуется использовать деревянные короба или металлические трубы. Материал их изготовления подвержен быстрому гниению и коррозии во влажных условиях. Целесообразным будет применение труб из пластика или чугуна. Для транспортирования сточной воды при устройстве канализации для бани хорошо подходят прочные полиэтиленовые трубы. Их крепления позволят подключить к системе не только парилку и моечное отделение бани, но и санузел.

Трапы для сбора грязной воды устраиваются в полу парилки и моечного помещения бани. Для удаления стоков из комнаты отдыха при ее влажной уборке в пороге оставляется отверстие. Через него вода перемещается в моечное отделение, оборудованное приемным трапом. Для реализации такой возможности полы в бане выполняются с небольшим уклоном в направлении размещения водосборников.

Надеемся, что общее представление об отводе стоков вы получили и обустроить своими руками канализацию для бани теперь сможете. Работа займет немало времени и потребует определенной сноровки, но результат этого заслуживает.

Как выбрать?

Для того чтобы не ошибиться с выбором и приобрести не только качественную модель, но и конкретно тот сифон, который будет соответствовать вашим индивидуальным нуждам, следует прислушаться к советам опытных специалистов.

В первую очередь особо пристальное внимание рекомендуется обратить на диаметр гидрозатвора. Для того чтобы иметь возможность обеспечивать оптимальную пропускную способность, а также в зависимости от типа устройства, к которому он будет подсоединен, сифон должен иметь тот или иной диаметр условного прохода. Например, для раковины данный показатель должен составлять не менее 50 мм (50х50), а для душа – в 2 раза больше

Если в вашей ванной комнате несколько сантехнических приборов расположены рядом (либо напротив друг друга в смежных комнатах), то каждый из них необходимо обеспечить отдельным устройством. Для того чтобы выполнить максимально комфортную установку сифона для посудомоечной или стиральной машины, стоит приобретать модели, которые позволительно устанавливать боком

Например, для раковины данный показатель должен составлять не менее 50 мм (50х50), а для душа – в 2 раза больше. Если в вашей ванной комнате несколько сантехнических приборов расположены рядом (либо напротив друг друга в смежных комнатах), то каждый из них необходимо обеспечить отдельным устройством. Для того чтобы выполнить максимально комфортную установку сифона для посудомоечной или стиральной машины, стоит приобретать модели, которые позволительно устанавливать боком.

Модель сухого типа не подойдет для установки на кухонной раковине, что обусловлено довольно загрязненными жировыми стоками. Для такого сантехнического изделия лучше выбирать сифон бутылочного типа, который является водяным. Следует учесть тот факт, что сифоны зачастую нуждаются в наличии зазора (особенно это касается устройств, которые устанавливаются для трапа душевой кабины). Помните, что сифоны с горизонтальным устройством не нуждаются в большом запасе по высоте, а для вертикальных нужен зазор не менее чем 15 сантиметров.

Покупку устройства следует совершать только в официальных магазинах или представительствах и только у проверенных продавцов.

Подробная информация о сухом сифоне Hepvo — в следующем видео.

Методы отвода воды

Схема устройства системы фильтрации для слива из бани

Конструктивные особенности основания и способы обустройства гидротехнического аппарата напрямую зависят от того, из каких видов материалов будет сооружаться пол. Как правило, для отделки основания используют дерево, цементную стяжку или комбинированные варианты материалов. Под любой из типов конструкции заранее подготавливают систему для отвода водных масс из бани.

Устройство сливного механизма может быть разным и зависит от множества факторов:

1. Для бани на три-четыре человека целесообразно сделать выгребную яму под фундаментом сооружения. Стены такой ямы окантовывают кирпичом и засыпают песком. По мере наполнения резервуара водой жидкость из него выкачивают с помощью очистительной машины;
2. В случае сооружения своими руками бани на большое количество людей лучше сделать сливную трубу, сообщенную с центральной канализацией или отдельно стоящим колодцем;
3. Чтобы очищать сточные воды от грязи, желательно обустраивать систему подземной фильтрации. Она оснащается специальным отстойником, распределительным колодцем и сточной трубой;
4. Более простым вариантом очистки воды станет устройство фильтрующего колодца. Под баней засыпается фильтрующий материал (щебенка, обломки кирпича, керамзит). В процессе орошения водой минеральная подушка покрывается илом, который и очищает сточные воды перед попаданием в грунт.

Основание

В большинстве случаев разумным решением будет заливание в два этапа: формирование основного слоя с установкой трапа и коммуникаций, и заливание более тонкого, с уклонами в сторону слива. В данном описании под основанием подразумевается именно базовый слой без уклонов. Рассмотрим практические примеры:

Душевой поддон. При изготовлении поддона, выложенного плиткой, решающую роль играет высота подключения слива к канализации. Зачастую возникает конструктивная необходимость сформировать поддон с высотой более 20 см. от уровня пола. Поэтому для облегчения такого массивного слоя используется красный кирпич или керамзитобетон, для формирования основы.

Слив в техническом помещении, гараже. Подразумевается заливание бетонного основания на грунт, при уже готовых бетонных полах нужно рассматривать керамзитобетон или возможность «заглубления» канализационного слива. На грунт же заливается обычная бетонная плита 10-20 см. с учетом добавления слоев с уклонами. Для стяжки с уклонами необходимо предусматривать 1-2 см. возле слива, а далее добавлять по сантиметру с каждым метром удаления от трапа.

В итоге необходимо добиться относительно ровного основания (перепады в 0,5-1 см. вполне допустимы) с уже установленным трапом.
