Какой должна быть толщина стяжки над водяным теплым полом

Монтаж стяжки

H2_2

Порядок действий после заливки черновой стяжки:

По периметру помещения следует наклеить демпферную ленту. Она предназначена для компенсации теплового расширения стяжки. На этом заканчивается этап подготовки чернового пола, для того чтобы была залита основная стяжка для водяного теплого пола. Дальше следует укладка петель труб. Подводы теплоносителя к коллектору следует тщательно теплоизолировать. Пластиковые трубы желательно оградить от потери тепла по дороге к теплому полу. Открытая установка таких труб допускается только в местах, где им гарантированно не грозят механические повреждения. Прямое попадание солнечных лучей также нежелательно. Уложенные петли труб защищаются щитами во избежание их повреждения во время заливки. Перед окончательной заливкой системы бетоном, зарисуйте схему расположения тепловых труб с указанием точных размеров

Подобная предосторожность избавит от возможных проблем с повреждением трубы при проведении каких бы то ни было дополнительных работ впоследствии. Если уже имеется четкий план дальнейших креплений конструкций к полу, то следует предусмотреть закладку в пол дюбелей, пробок или других вариантов. Предохранители растрескивания пола

Предохранители растрескивания пола

Подобная предосторожность уместна исключительно при заливке пола большой площади. По нормам температурный шов включает в себя сухая стяжка под теплый водяной пол площадью свыше 40 м², но практики считают, что подобная предосторожность не помешает и в более скромных помещениях, площадью в 20 м². В больших помещениях стяжка пола защищается квадратами по 20 м²

Черновая стяжка на теплый водяной пол не подвергается тепловому расширению, поэтому обустройства подобного шва не требует

В больших помещениях стяжка пола защищается квадратами по 20 м². Черновая стяжка на теплый водяной пол не подвергается тепловому расширению, поэтому обустройства подобного шва не требует.

Марка и состав бетона, используемого для заливки

Главное для водяного теплого пола — это плотность бетона. Для жилищного строительства будет достаточно бетона марки 150. Качества, которым обладает сухая смесь цемента, вполне достаточно для стяжки водяного теплого пола.

Для модификаций свойств бетона используют присадки. Если состав бетона качественный, то на присадках вполне можно сэкономить. Использование присадок делает состав бетона гораздо более качественным и поверхность стяжки выглядит лучше. Кроме вида, стяжка получает от присадок и лучшую теплопроводность, что сказывается на скорости прогрева теплого пола и экономии теплоносителя.

Пластификаторы делают бетон более эластичным, что позволяет избежать растрескивания стяжки при изменении температуры.

Цементно-песчаный сухой раствор для теплого пола может подойти не во всех случаях. Лучше применять легкий бетон с использованием керамзита, так называемую полусухую стяжку. Подобный состав бетона обеспечивает ему большую прочность при сохранении легкости. Вероятность появления трещин минимальная, а теплоотдача лучше.

Состав бетона — предмет для экспериментов. Если песка будет слишком мало, то сделать поверхность гладкой будет очень сложно, а если добавлять меньшее количество щебня или дополнить керамзитом, то бетон выйдет более пластичным. Здесь необходимо найти свою золотую середину.

Готовый сухой раствор имеет состав, близкий к необходимому, и для приготовления бетона достаточно замесить его при помощи строительного миксера. В готовые смеси можно добавлять и дополнительные ингредиенты, такие как стекловолокно, обеспечивающее армирование стяжки теплого пола. Добавление армированного полотна позволяет отказаться от традиционного армирования.

Для того чтобы теплый пол не получился слишком тяжелым, можно пользоваться пенобетоном, но исключительно для черновой стяжки.

Толщина стяжки для теплого водяного пола

По плитам достаточно залить 5 см — такая высота стяжки для основания теплого пола будет достаточной. Толщина чистового слоя стяжки должна быть немного больше. Учитывая, что именно в этом слое будет аккумулироваться тепло, экономить на его толщине не стоит. Злоупотреблять толщиной тоже не стоит из-за возможного перерасхода энергии теплоносителя на обогрев лишней толщины. Следует помнить, что при минусовой температуре окружающего воздуха, заливать водяной теплый пол не стоит.

Предварительные процедуры перед заливкой предусматривают наполнение труб и создание в них небольшого давления. Правила требуют осуществлять заливку стяжки водяного теплого пола исключительно по заполненным трубам во избежание их повреждения. До окончательного застывания бетона подавать в систему носитель температурой больше 25 °С запрещено.

Заливка цементно-песчаной смеси:

Смесь для заливки стяжки составляется из цемента и сеяного песка в пропорции 1:3, а для эластичности раствора добавляются специальные пластификаторы, фибры или волокна полипропилена. Смесь тщательно перемешивается и равномерно распределяется по подготовленной поверхности. Выравненную стяжку первые 2-3 дня следует смачивать несколько раз в сутки, а затем оставить под пленкой на две недели. Окончательно, к дальнейшим действиям стяжка будет готова через 25-28 дней при условии выстаивания с комнатной температурой.

Строительные нормы определяют толщину бетонных покрытий в жилых помещениях с водяным обогревом, исходя из статической нагрузки рассчитанной на 2 кН/м2. Это означает, что толщина смеси над трубами составляет минимум 45 мм, но использование армирующей сетки снижает этот показатель до 30-35 мм.

Но если брать во внимание нормы СНиПа 3.04.01-87, то получается, что самое эффективное распределение тепла при монтаже теплого пола по стандарту, складывается в 65 мм, где берется толщина стяжки вместе с напольным покрытием из плитки или керамогранита. При этом необходимо учитывать диаметр трубы и исходить из соотношений диаметра трубы и толщины стяжки:. Труба 12 – 60 мм

Труба 12 – 60 мм.

Труба 17 – 65 мм.

Очень важно учитывать, что бетонная стяжка и вся устраиваемая конструкция имеет большой вес, в среднем 150 кг/м2, поэтому необходимо обследовать перекрытия на их способность выдерживать такие большие нагрузки. Если статья оказалась Вам полезна, поделитесь ею с друзьями нажав на кнопочки: Ниже оставляйте свои комментарии, пожелания, задавайте вопросы, высказывайте свое мнение — нам это очень важно!

Если статья оказалась Вам полезна, поделитесь ею с друзьями нажав на кнопочки: Ниже оставляйте свои комментарии, пожелания, задавайте вопросы, высказывайте свое мнение — нам это очень важно!

Полусухая стяжка на теплый водяной пол

Особенность полусухой стяжки – пониженное содержание воды в составе, способствующее быстрому набору твердости и повышенным прочностным свойствам.

Процесс заливки стяжки для системы водяного теплого пола начинается с предварительных работ, суть которых заключается в очистке поверхности

Смесь, предназначенная для ускоренного формирования полусухой основы, включает следующие компоненты:

• цемент с маркировкой М400;
• крупный песок, очищенный от примесей;
• фиброволоконный наполнитель.

Фиброволокно армирует массив и вводится из расчета 0,6–0,8 кг на 1 кубический метр состава. Эксплуатационная прочность обеспечивается также благодаря правильно подобранной пропорции портландцемента и песка, смешанных в соотношении 1:3. Насыщение смеси водой осуществляется постепенно до получения влажной и, одновременно, рассыпчатой консистенции состава.

Стяжка для теплого пола на базе полусухого состава обладает рядом плюсов:

• уменьшенной по сравнению с бетоном продолжительностью твердения;
• повышенными прочностными характеристиками;
• незначительной усадкой в процессе набора прочности;
• отсутствием трещин в массиве;
• стойкостью к температурным перепадам.

Главные недостатки:

• необходимость приложения существенных усилий при смешивании компонентов;
• повышенная гигроскопичность полусухого состава;
• образование пустот после трамбовки, вызванное проблематичностью уплотнения.

Полусухая технология положительно зарекомендовала себя при выполнении стяжки.

Необходимый объем стяжки просчитывается заранее

Укладка полусухой стяжки

Сейчас появились сухие смеси для стяжки, которые используют с добавлением небольшого количества воды. «Полусухая» стяжка обладает лучшими свойствами, чем обычная цементная.

Преимуществами стяжки, выполненной из готовых смесей можно назвать:

• пористую структуру стяжки с высокими тепло- и звукоизоляционными свойствами;
• отсутствие усадки, при высыхании не образовываются отслоения и трещины,
• большую прочность;
• меньшее время высыхания.

Стяжка полусухой смесью

Применяют «полусухие» стяжки с модификаторами и армирующим слоем.

Основание готовится следующим образом.

1. Основание очищается от мусора, от отслаивающихся фрагментов. С особой тщательностью с помощью пылесоса удаляется пыль.
2. Щели заделываются цементным раствором.
3. На пол укладывается слой гидроизоляции (толстая полиэтиленовая пленка), который будет защищать стяжку от влаги. Кроме того, гидроизоляция улучшает звукоизоляционные и теплоизоляционные свойства.
4. Низ стен оклеивается демпферной пленкой. Края гидроизоляции должны на 15 см выходить на стены.
5. Измеряется перепад высот.
6. Готовится и укладывается раствор согласно инструкции.

Смесь для полусухой стяжки с полипропиленовой фиброй

Приготовить раствор из сухой смеси не сложно. Производитель прилагает к своей продукции точную инструкцию, разъясняющую, как приготовить раствор для «полусухой стяжки». Степень готовности его проверяется следующим образом: в руку берем горсточку и сильно сжимаем, если будет просачиваться вода, значит в растворе излишек влаги. Правильно приготовленная смесь после сжатия превращается в плотный комок.

Полусухая стяжка с фиброволокном. Процесс укладки

Перед укладкой «полусухой» стяжки пол делится на зоны. Полусухой раствор укладывается частями в эти зоны и равняется правилом. Толщина стяжки, выполненной из полусухого раствора, не должна превышать 40 мм. После того, как уложен раствор, стяжке дают подсохнуть 20 минут и приступают к ее затирке и шлифовке с помощью затирочной машины. Эта техника не только делает ровной поверхность стяжки, но и утрамбовывает смесь. Покрытие получается качественным и прочным.

Какая стяжка пола подойдет для теплого пола водяного типа

Два наиболее подходящих вида – полусухие версии и самовыравнивающиеся типы. Они не только позволяют подготовить поверхность для готового напольного покрытия, но и действуют так, чтобы поглотить тепло от UFH труб и направить его в пространство над полом. Они поддерживают комфортные, ровные температуры, а также сокращают потребление энергии, эксплуатационные расходы.

Стяжку следует укладывать как можно быстрее после установки UFH, чтобы свести к минимуму риск повреждения трубопроводов. Перед началом работ систему следует проверить на герметичность под давлением, а также поддерживать давление во время монтажа.

Под какие напольные покрытия необходима стяжка

Для системы теплый пол используют любые напольные покрытия, обладающие хорошей теплопроводностью. Идеальным вариантом считается плитка керамогранитная или керамическая, обладающая самой высокой теплоотдачей. Кроме того данный материал имеет высокие эксплуатационные характеристики, обладает износостойкостью и долговечностью. При всех этих неоспоримых достоинствах, керамическое, керамогранитное напольное покрытие будет комфортным для ног только в отопительный сезон. Летом пол будет холодным. Не рекомендуется укладывать на стяжку пластиковую плитку, так как при нагревании она растрескается.

Чаще всего в жилых помещениях на стяжку укладывают ламинат. Сейчас многие производители, например, Parador, Wineo, Tarkett выпускают категории ламината, разработанные специально для теплых полов.

Теплый пол под ламинат

Линолеум можно укладывать на теплый пол, если он изготовлен из натурального сырья. Если же напольное покрытие имеет флизелиновую основу, при нагревании такой линолеум будет выделять канцерогены.

Такие натуральные покрытия, как пробка, паркет, можно совмещать с водяными полами, если это сертифицированная продукция и производитель допускает укладку этих покрытий на стяжку теплого пола.

Последовательность работ при заливании бетонной стяжки

Стяжка под теплый водяной пол выливается после укладки гидроизоляции, слоя утеплителя и водоносных труб. Обязательно армирование с применением металлической сетки с диаметром прутка не менее 3 мм. Обычно к арматуре крепят трубы и располагают ее ниже системы теплого пола. Однако многие специалисты считают, что для правильного распределения механической нагрузки по всей поверхности стяжки целесообразнее расположение арматуры над трубами с водой. Такое расположение арматуры так же способствует оптимальному выходу тепловой энергии из толщи бетона.

Стяжка под теплый водяной пол должна производиться единовременно. Нельзя заливать один участок с перерывами на несколько дней. Это может привести к появлению трещин в процессе дальнейшей эксплуатации. При больших площадях заливки стяжки под водяной теплый пол допустимо разделять производство на определенные этапы. Например, производить заливку по комнатам, ограничивая площадь стяжки дверными проемами, под которыми впоследствии устраивается тепловой компенсационный разрыв.

Водоносные трубы перед заливкой должны быть полностью в рабочем состоянии, так как после застывания бетона доступа к ним уже не будет. В связи с этим проводится тестирование системы теплого пола. К трубам подключают рабочее давление воды и проверяют на наличие течей в течение суток. Если возникают подтеки, их необходимо ликвидировать и только после этого можно заливать бетонную стяжку.

Соблюдение правил

Немаловажным моментом является соблюдение правил монтажа стяжки для водяного теплого пола, связанным с тепловыми расширительными процессами.

По периметру помещения в местах стыка стяжки со стенами и в дверном проеме обязательно должна монтироваться кромочная лента толщиной не менее 5 мм. Крепится она к стенам степлером металлическими скобами. В случае, если стены бетонные и металлическая скоба в ней не удержится, прикрепить кромочную ленту к стенам можно клеем.

Излишки кромочной ленты, изготовленной из вспененного полиэтилена, после застывания цементной смеси обрезают острым малярным ножом по уровню финишного покрытия.

Вторым условием, которым зачастую пренебрегают, является устройство деформационного разрыва на каждых 8-ми погонных метрах заливаемой стяжки на водяной теплый пол. Только наличие деформационного разрыва гарантированно оградит пол от растрескивания, возникающего в результате теплового расширения и сжатия.

Глубина компенсационного разрыва должна совпадать с глубиной стяжки, равной расстоянию между слоем гидроизоляции до верхней точки финишного покрытия. Ширина — не менее 10 мм.

Если поверхность стяжки будет обкладываться керамической плиткой, значит, деформационный разрыв должен переноситься и на плитку. Для придания ему эстетичного внешнего вида края обрамляют металлическими или пластиковыми молдингами. Внутрь разрыва заливают эластичный акриловый или силиконовый герметик. Благодаря этому внутри шва не будет скапливаться мусор, пыль или вода.

В случае, если финишное покрытие пола будет по типу плавающего пола (паркет), ковровое покрытие или линолеум, деформационный разрыв остается скрытым под наружной поверхностью. Для предотвращения сколов, границы шва укрепляют при помощи малярных оцинкованных уголков.

Полное высыхание стяжки длится 28-30 суток от момента заливки.

Минимальный слой

Для квартир и индивидуальных домовладений минимальная толщина защитного слоя может быть небольшой. При использовании в составе смеси пластификатора, заливка может составить всего 25 мм. Стяжку такой толщины можно залить, если применяется качественная смесь и армирование. Преимущество тонкого слоя в дешевизне исполнения. Следует учитывать, что при тонком слое, нагрузка на пол должна быть небольшой — легкая ванна и мебель, отсутствие монтируемых в пол стоек и тяжелого оборудования.

Внимание
Тонкий пол будет быстро нагреваться, но и быстро остывать. Возможно неравномерное распределение тепла (прохладные места между трубами).

Заливка цементно-песчаной стяжки

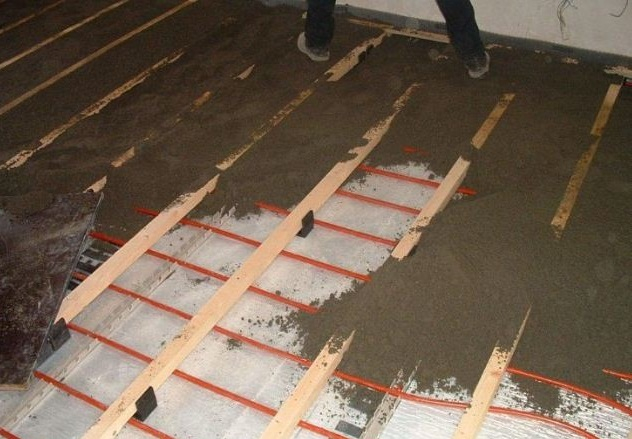

После установки маяков, процесс заливки цементно-песчаной стяжки можно проводить уже через сутки. Но предварительно комнату на уровне пола, по периметру, оклеивают демпферной лентой.

Демпферная лента, это вспененный полимер, с нанесённым клеевым слоем. Она обеспечивает гораздо более качественную теплоизоляцию, а  также предохраняет стяжку от появления трещин, в следствии сезонных перепадов температуры. Кроме того, все новые дома, в течении первых полутора лет, проходят этап усадки. А при наложении температурой деформации, этот процесс может быть очень разрушительным в отношении цементной стяжки.

Приготовленный раствор начинают заливать от дальнего угла комнаты. Залитую порцию выравнивают с помощью прави́ла. При этом, проводя прави́лом вдоль маяков, делают колебательные движения с амплитудой 5-10 см из стороны в сторону. Это способствует более качественному залеганию раствора.

Каждую следующую порцию готовой смеси, заливают вдоль маяков. Места соприкосновения двух разных замесов, перемешивают на глубину 10-12 см. Работу по заливке стяжки в одной комнате, требуется выполнять в течении одного рабочего дня. Такой подход гарантирует создание монолитной конструкции.

Организация деформационных швов в цементно-песчаной стяжке требуется в том случае, если площадь помещения более 30 м2. Для этого, комнату делят пополам, или на участки не менее 15 м2. А через 48 ч после заливки раствора, вдоль линий раздела прорезают борозды шириной 5 мм и глубиной в 1/₃ толщины стяжки. В эту канавку укладывают шнур из вспененного полимера, а сверху заливают герметиком.

Вопрос с маяками после организации стяжки можно решить двумя способами:

1. Выдернуть их через сутки после заливки раствора, а образовавшиеся выбоины заполнить цементно-песчаной смесью и выровнять своими руками.
2. После созревания раствора, залить в помещении самовыравнивающуюся стяжку.

Второй способ более предпочтителен. Ибо кроме маскировки маяков, будет получена идеально гладкая и ровная поверхность для монтажа напольного покрытия.

Расход цемента на 1 м2 стяжки

Один кубометр цементно-песчаного раствора для стяжки весит приблизительно 2 тонны. В его составе примерно 450 кг цемента и около 1350 кг песка. Следовательно, на 1 м2 стяжки толщиной 1 см, приходится 20 кг раствора. В том числе, 4,5 кг цемента и 13,5 кг песка.

Таким образом, можно легко рассчитать расход цемента, в зависимости от необходимой толщины стяжки.

Время схватывания и вызревания стяжки

Стяжка схватывается приблизительно за 2 часа. В течении этого времени, раствор можно разглаживать и выравнивать. Затем он начинает быстро терять эластичность. В течении двух-трёх суток, при температуре 25°C, раствор приобретает 50%-ую прочность, от конечного состояния. Но процесс созревания стяжки, это не время для испарения воды из раствора, а гораздо более сложный химический процесс гидратации.

Его длительность определяется толщиной стяжки, и наличием воды. Если максимально упростить задачу, то скорость созревания стяжки приблизительно рассчитываться по формуле 1 см – 1 неделя.

При этом, в течении всего периода созревания цемента, необходимо присутствие воды на поверхности стяжки. Для этого требуется ежедневно обрызгивать её водой. В противном случае, стяжка наберёт прочность только на поверхностном слое, а в глубине останется непрочной слипшейся смесью. Что через некоторое время приведёт к её разрушению.

Определить готовность стяжки можно следующим образом. Возьмите сухую бумажную салфетку, положите её на стяжку и накройте сухой кастрюлей. Оставьте эту конструкцию на ночь. Если с утра салфетка будет сухой, то стяжка готова. В противном случае, необходимо подождать ещё. Но помните: Этот способ актуален только при соблюдении правильного режима созревания стяжки, т.е. ежедневное поливание водой и соблюдение температурного режима.

Полезная статья? Добавьте к себе в закладки!

Необходимые параметры

Универсальной цифры толщины стяжки нет. Этот показатель определяют с учётом таких факторов, как тип грунта, если это частный дом, учитывают и предназначение комнат. Также есть и другие нюансы вроде материала и особенностей арматуры.

На рынке строительных материалов присутствуют смеси, которые позволяют сделать не слишком толстую заливку. С помощью этих составов получают ровную поверхность, подходящую для дальнейшей установки финиша.

В общем, толщина стяжки для водяного тёплого пола должна скрыть каждый элемент системы. На показатель влияет и диаметр труб, диаметр которых должен составлять до 2,5 см. Из этого можно сделать вывод, что достаточно стяжки в 5-7 см толщиной.

Но применение системы отопления способствует расширению слоя бетона и финиша. Поэтому потребуется стяжка, не допускающая значительной деформации финишного покрытия и сохраняющая показатели теплопроводности.

Большинство специалистов утверждают, что в слишком толстой стяжке нет необходимости, но над трубами должно лежать до 5 см смеси. Превышение этого показателя приводит к большим затратам энергии и трудностям с контролем интенсивности обогрева.

Важно, чтобы заливка могла скрыть трубы Источник www.ivd.ru

Допустимый минимум

Есть определённые стандарты по поводу того, как должны обустраивать стяжку:

1. Если смесь такая, что выровняется сама, то хватит 2 см.
2. Если применяется цементный раствор, то потребуется толщина в 4 см.

При несоблюдении правил рекомендуемой толщины, пол будет не таким прочным и прослужит не так долго, как нужно.

Перед тем, как залить тёплый пол, устраняют видимые неровности, также потребуется черновая стяжка.

Если помещение предназначено для повышенной нагрузки, то нужно брать показатели выше указанных. Это необходимо при ремонтных работах, проводимых в ванной, на кухне или в техническом помещении.

Особенности заливки тёплого пола

Прежде чем заливать стяжку, нужно провести гидравлическое испытание. Допустимым давлением считаются показатели в пределах 0,3МПа.

Для получения качественного бетонного основания желательно пользоваться цементом М400 и пластификатором.

Проверять, насколько хорошо работает система отопления в полу, можно через 4 недели после монтажных работ. Сначала температура должна быть не выше 25°C. Потом её можно постепенно повышать на 5°C до достижения оптимальной величины.

Перед заливкой проверяется состояние труб Источник i.ytimg.com

Оптимальные величины

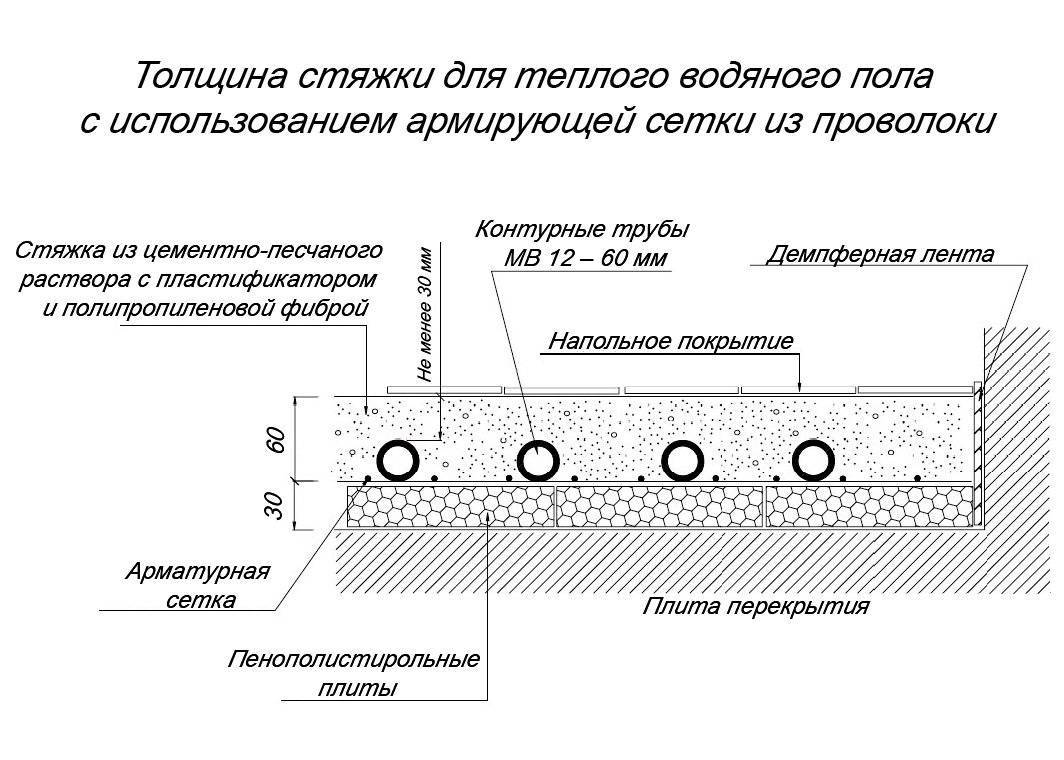

Согласно мнению специалистов, при использовании труб марки МВ12 используется стяжка в 4 см, для изделий МВ17 – 4,5 см. Для заливки больших площадей используются растворы с содержанием фиброволокна. В результате получается прочное покрытие, которое может выдерживать значительное механическое воздействие, поэтому для помещений с обычной пешей нагрузкой оптимальный слой составляет 2–3 см. Что касается полусухих стяжек, то их толщина колеблется от 4 до 20 см, оптимальный показатель зависит от степени неровности поверхности.

При обустройстве обогревательных систем на больших площадях обычно применяется полусухой вариант стяжки

Установка водяных теплых полов – это процесс, не требующий особых знаний, квалификации или специального инструмента, все можно сделать самостоятельно, сэкономив на привлечении профессионалов

Тем не менее заливка поверхности бетоном – довольно сложный шаг, здесь очень важно учесть технологию изготовления раствора, правила его сушки, а также соблюсти необходимую толщину. От последнего показателя зависит степень и равномерность прогрева поверхности и воздуха, а также длительность эксплуатации напольного покрытия

Поэтому важно следовать указанным нормам и приведенным рекомендациям.

Установка дополнительного или основного отопления в виде теплых полов становится нормой. Оно равномерно распределяет тепло, в доме становится уютно и комфортно. Технологический процесс укладки теплого пола позволяет контролировать зоны наибольшего и наименьшего обогрева. У хозяина есть выбор, где будет сконцентрирован теплый основной поток, а где он будет неуместным.

Применение радиаторов такие предпочтения исключает, воздух прогревается неравномерно, а полы остаются весьма прохладными. Альтернативное отопление в виде теплых полов решают все эти проблемы. Более того их нигде не видно, они спрятаны под стяжкой, что позволяет не мучиться вопросом о том, как спрятать батареи. Помещение имеет более привлекательный вид, а равномерно распределенное тепло создает уют. Однако укладка такого пола имеет ряд трудностей.

Многие задаются вопросом о том, нужно ли заливать укладку труб цементом или нет. Лучшим вариантом перекрытия водяного пола считается цементно-песчаная смесь как в жидком, так и в полусухом виде.

Расчет по формуле

Количество трубы для теплого пола определяется по формуле:

где:

• L – длина трубопровода;
• S – площадь комнаты или иного помещения;
• N – расстояние между трубами при повороте;
• 1,1 – коэффициент потерь;
• Р – расстояние от начала пола до отопительного оборудования и обратно.

Коэффициент потерь (1,1) является стандартным для любого вида труб и схемы укладки.

Расстояние до котла (Р) определяется в метрах. Параметр можно узнать при помощи обычной или лазерной рулетки.

Измерение расстояния до котла

Определение площади комнаты (S)

Площадь поверхности, на которой предполагается установить пол с подогревом, определяется по следующим правилам:

1. площадь комнаты находится как произведение длины на ширину помещения;

Параметры для расчета площади помещения

1. полученную величину необходимо уменьшить на площадь, занимаемую габаритной мебелью. При этом площадь, отводимая под мебель, рассчитывается аналогичным способом, основываясь на соответствующих параметрах мебели;
2. от стен комнаты требуется отступить 20-30 см. Это расстояние требуется для демпферной ленты.

Материал для сглаживания расширения напольной стяжки

При расчете площади поверхности под пол требуется использовать параметры, определенные с учетом толщины отделки стен. Такой подход поможет сэкономить при приобретении материалов для дополнительной системы отопления.

Определение шага прокладки  трубопровода (N)

Для достижения равномерного прогрева пола требуется определить оптимальный шаг укладки трубопровода. Для этого надо руководствоваться следующими правилами:

1. минимальное расстояние между витками, составляющими систему пола, равно 10 см;
2. максимальное расстояние – 30 см;
3. подбор расстояния зависит от материала труб. Для труб с меньшей теплоотдачей шаг прокладки сокращается;
4. проложить пол можно как с одинаковым шагом, так и с разным расстоянием между трубами. Рекомендуется уменьшить параметр в зоне нахождения внешних стен, окон и дверей.

Теплый пол с постоянным шагом прокладки труб

Специалистами разработан стандартный расход труб при определенном расстоянии.

Зависимость метража труб от шага, предусмотренного схемой укладки

Теплоизоляция основания

Перед монтажом отопительной системы необходимо выполнить утепление основания. Теплоизоляционный слой защитит водяной контур от потери тепла, уходящего в подвал или фундамент дома. В качестве утеплителя используется:

• пенопласт;
• экструдированный пенополистирол;
• подложка с фольгированным покрытием.

Перечисленные материалы отличаются высокой прочностью к механической нагрузке, устойчивостью к влаге и перепадам температуры. Толщина утеплителя составляет 30-50 мм, он укладывается на слой гидроизоляционной полиэтиленовой пленки. Полотно стелется с нахлестом на чистое сухое основание, оно станет для утеплителя защитой от намокания. Плиты теплоизоляции укладываются встык, места соединений промазываются клеем или задуваются пеной, излишки которой срезаются.

Сверху размещают пенофол или аналогичное полотно отражающей изоляции. Слой алюминиевой фольги направляется вверх, это позволит отразить основную часть тепла обратно в сторону помещения. Стыки фольгированного утеплителя проклеиваются специальным скотчем. Пенофол защитит утеплитель от агрессивного воздействия бетона. Над теплоизоляцией укладывается металлическая армирующая сетка. Этот элемент равномерно распределяет высокую нагрузку от системы водного контура и бетонной конструкции.

Необходимая толщина стяжки под водяной теплый пол

Планируя работы по стяжке пола при монтаже водяного обогрева под половым покрытием, важно знать, какую толщину раствора заливать. Ведь от этого зависит КПД системы и срок ее службы. При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность

Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо

При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность. Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо.

Если кто-то думает, что оптимальная толщина стяжки для водяного теплого пола напечатана в какой-либо таблице или инструкции, то сильно ошибается. Здесь как раз тот случай, когда конкретного ответа просто не существует — различные факторы диктуют свои параметры размеров стяжки. Среди них:

• вид основания пола: бетонное перекрытие, деревянный черновой пол, грунт в индивидуальном доме;
• требования к температурному режиму в обогреваемом помещении;
• высота потолков;
• наличие уклона у основания пола;
• толщина укладываемых труб;
• вид применяемых растворов;
• конфигурация помещения;
• роль стяжки.

Опираясь на перечисленные требования, специалисты выделяют 3 разновидности стяжки по толщине:

• минимальную — толщина около 2 см, заливается самовыравнивающимися смесями без армирования;
• оптимальную (среднюю) — толщина 5-7 см;
• максимальную — до 17 см.

Рассмотрим более подробно, когда какая стяжка заливается.

Минимальная

В соответствии со СНиП, минимально возможная толщина заливки труб водяного отопления:

• 20 мм для смесей с самовыравнивающимся слоем;
• 30 мм с армирующей сеткой под трубами;
• 40 мм для бетонных растворов без армирующих элементов.

Толщину стяжки в 20 мм можно получить только при одном варианте: диаметре труб отопления 16 мм, использовании для заливки стяжки готовых быстросохнущих смесей, прячущих трубопровод, и кафельной плитки на полу. Исключение из комбинации любого из элементов приводит к быстрому разрушению и стяжки, и пола.

При использовании цементных растворов не все так просто. Минимальный слой стяжки (4 см) можно получить только на идеально ровной поверхности основания пола и минимальном диаметре труб. Любые перепады высот добавляют по несколько дополнительных сантиметров. Увеличение сечения труб также вносит свою лепту в увеличение толщины заливки. Например, при уклоне основания пола на 1 см и трубах диаметром 25 мм, толщина стяжки будет 7-8 см.

Если укладывается полусухая стяжка на теплый водяной пол, то ее минимальная толщина 5 см при выполненной черновой стяжке пола и диаметре труб 16 мм.

Максимальная

О таком показателе, как максимальная толщина стяжки, СНиП ничего не говорит — просто нет данных. На практике к ней прибегают только в двух случаях:

• сильно завалено основание пола;
• стяжка выполняет функцию фундамента (основной принцип строительства индивидуальных домов в Германии).

В первом случае лучше вначале выровнять основание пола, а затем монтировать и заливать трубы отопления, что позволит более эффективно отапливать помещение. Во втором случае заливка стяжки на теплый водяной пол не должна превышать 17 см — более толстый слой заливать бессмысленно. В России максимальный размер стяжки заливают в гараже и на проблемных грунтах при строительстве частного дома.

Оптимальная

Средний (оптимальный) размер заливки стяжки составляет 45-70 мм. Использование фиброволокна (об этом материале можно прочитать в статье «Стяжка пола с фиброволокном») позволяет получить прочное покрытие труб, выдерживающее значительные нагрузки, динамического и статического характера. В таких случаях высота стяжки над водяным теплым полом может быть всего 25-30 мм. При использовании армирующей сетки или прутков общая толщина стяжки должна быть в пределах 6-7 см.

Оптимальная толщина стяжки.

Стяжка максимальной высоты

Никакими нормами не установлена максимально возможная толщина стяжки. Этот параметр зависит от нескольких факторов и определяется для каждого бетонного покрытия конкретно. Но, как показывает практика, заливать стяжку высотой более 15 сантиметров в большинстве случаев нецелесообразно, поскольку это будет достаточно затратное мероприятие в плане стройматериалов и времени.

Обустраивать покрытие максимальной толщины вполне оправдано только в помещениях, где на напольное покрытие будет оказана большая нагрузка, например, в гаражах.

Также высокие стяжки заливают тогда, когда они в постройках будут частью несущих конструкций. В итоге монолитная поверхность максимальной толщины станет и полом, и фундаментом. По мнению мастеров, увеличивать высоту стяжки следует в том случае, когда основанием напольной конструкции является проблемный грунт.

В ряде ситуаций толщину бетонного слоя увеличивают с целью сокрытия значительных перепадов, имеющихся на поверхности чернового пола. Перед принятием решения относительно заливки стяжки 15-сантиметровой высоты, профессионалы рекомендуют оценить возможность использования для устранения неровностей щебня или керамзита. Также можно убрать резкие перепады, используя мощный отбойный молоток.

Для устранения значительных дефектов черновой поверхности в данном случае минимальная (тонкая стяжка пола) не подходит, но количество необходимых стройматериалов будет меньше. Если для устранения больших перепадов, равных 15 сантиметрам, использовать только бетонный раствор, тогда затраты на стройматериалы и оплату труда строителей составят огромную сумму.
