Как сделать термопривод для теплиц своими руками из амортизатора

Электрические

Электрический тип проветривания оснащен температурными реле и вентиляторами. При перегреве воздуха реле срабатывает и включает вытяжку. Эта система мощная, компактная, быстро реагирует на разницу температур. Существенным недостатком является зависимость от электричества. Если в теплице используется такой тип проветривания, потребуется покупка резервных источников питания.

Обезопасить растения от перегрева, в случае отключения электричества, поможет использование альтернативных источников энергии (солнечные батареи, сила ветра). За счет необходимости в приобретении дополнительных элементов, данные системы оказываются дорогими. Но существует возможность выбора мощности электромотора. Для более тяжелых конструкций придется потратиться на сильный привод, а для легких подойдут маломощные.

Виды и методы проветривания теплиц

Вентиляция теплиц бывает двух видов: естественная и принудительная. Естественная предполагает проветривание с помощью форточек, фрамуг, дверей. Принудительная работает с помощью вентиляторов, обеспечивающих приток и отток воздуха.

Своевременная вентиляция способствует шикарному урожаю

Преимущества и недостатки ручной вентиляции

Самый простой способ проветривания: жарко – открыли окна, холодно – закрыли. Преимущество ручной системы в ее экономичности, но тут кроется неожиданное осложнение. Сквозняк негативно влияет на развитие любых растений.

Еще один минус – необходимость постоянного присутствия. А если владелец теплицы приезжает только на выходные? Единственный выход – автоматическая система вентиляции теплицы, созданная своими руками, которая подарит возможность отлучиться по своим делам.

Ручная вентиляция требует постоянного внимания

Если теплице есть правильно расположенные форточки, несложно «научить» их открываться и закрываться без вашего участия.

Автоматическое проветривание и его виды

Автоматическая система дает следующие преимущества:

• форточки открываются во время заданного повышения температуры и на нужную высоту;
• для каждой культуры можно создавать различные климатические условия.

Все автоматические устройства для проветривания делятся на 4

1. Гидравлические механизмы.
2. Биметаллическая система.
3. Автоматизированные форточки.
4. Вентиляция с помощью электрических приборов.

Автоматическая вентиляция – одни плюсы

Вентилирование с помощью гидравлики

В оранжерее применяется основной принцип гидравлики: при нагревании жидкость расширяется, а при остывании сужается.

В системах автоматической вентиляции теплиц, созданных своими руками, практики используют воздух или воду, которые расширяясь, толкают поршень. Тот, в свою очередь, двигает шток, поднимающий фрамугу. Рассмотрим 2 варианта автоматики. Первый – термопривод из гидроцилиндра с использованием расширения воздуха. Второй – система из пластиковых бутылок или стеклянных банок с водой.

Гидравлическая вентиляция -самая сложная из всех видов

Это интересно: Теплицы «Агросфера» — характеристика и отзывы покупателей

Зачем нужна вентиляция теплицы

Теплица перед дачником ставит всегда несколько задач – как сберечь тепло, защитить насаждения от неблагоприятных климатических условий и погоды, так и вовремя проветрить эту конструкцию, чтобы избавиться от излишков влаги и несколько снизить температуру воздуха в ней. Но мало кто задумывается, почему же необходимо внимательно следить за микроклиматом в теплице и вовремя проветривать эту конструкцию.

Термопривод-ДВ с кронштейном и доводчиком (газлифтом)

Основные причины необходимости проветривания теплиц.

1. В теплицах, где плохо организовано проветривание, держится высокий уровень влажности, из-за чего активно размножаются болезнетворные микроорганизмы.
2. Влажные и душные условия очень любят не только бактерии, но и различные вредители.
3. Растениям необходим свежий воздух для «дыхания», вернее, для процесса фотосинтеза.
4. Для растительных организмов чрезмерно высокая температура очень вредна — они начинают иссушиваться, «сгорать» и в итоге погибают.
5. Правильно организованная вентиляция обеспечит отличный микроклимат, что положительно скажется на самочувствии растений и качестве урожая.
6. Хорошее проветривание позволяет закалить растения, улучшить их иммунитет.
7. Проветривание поможет закалить и рассаду, стоящую в теплице, приучить к самостоятельной жизни в грунте.
8. Воздухообмен и проветривание нужны для осуществления процесса опыления растений.

Чтобы растения и цветы выросли быстро, позаботьтесь о вентиляции

При этом важно не просто наличие вентиляции, но и ее правильная организация. Как попало смонтированных форточек будет явно недостаточно – как правило, примитивная система проветривания, удобная человеку, не подходит растениям. Особенно важно проветривание для теплиц из поликарбоната

В обычной теплице у растений есть хоть небольшой, но шанс, что свежий воздух проникнет через щели в конструкции

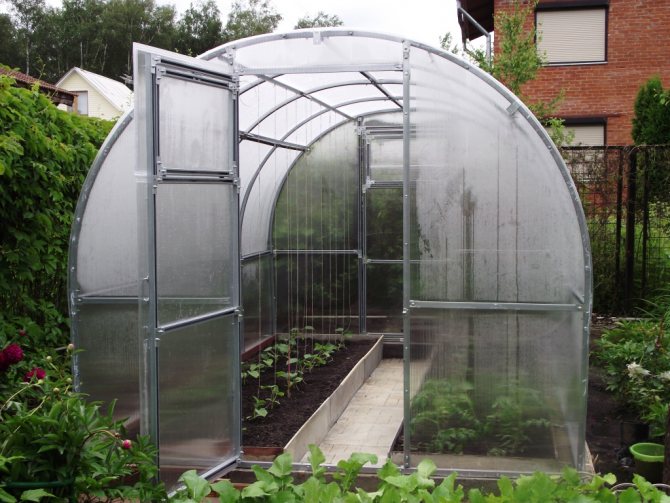

Особенно важно проветривание для теплиц из поликарбоната. В обычной теплице у растений есть хоть небольшой, но шанс, что свежий воздух проникнет через щели в конструкции. С этой же точки зрения поликарбонатные теплицы можно назвать практически герметичными

С этой же точки зрения поликарбонатные теплицы можно назвать практически герметичными.

Потолочное автоматическое проветривание

Однако с проветриванием нужно быть очень осторожным – теплолюбивые тепличные культуры могут и погибнуть из-за сквозняка и холодного воздуха. Именно поэтому теплицу необходимо закрывать на ночь даже в теплую погоду – заморозки могут ударить без предупреждения и загубить все ваши труды.

Чтобы правильно обеспечить в теплице проветривание и циркуляцию воздуха, садоводам необходимо внимательно следить за погодными условиями, а также постоянно находиться на дачном участке, чтобы иметь возможность то открывать, то прикрывать двери и окна в тепличной конструкции. А это не всегда удобно, например, работающему человеку. Но даже эта непростая ситуация теперь имеет решение. Вы можете приобрести термопривод для теплицы, который будет обеспечивать автономное проветривание конструкции, делая за вас эту хлопотную работу.

Универсальный автоматический проветриватель теплиц для боковых и купольных форточек

Как и из чего сделать самому: варианты

Плюс создания термопривода своими руками заключается в возможности использования подручных материалов. Достаточно лишь подготовить все необходимые для этого детали.

Очень удобным и простым средством для изготовления автотермопривода является офисное кресло-стул. Как часто, работая за компьютером, вы то поднимали, то опускали сиденье до необходимого уровня? Это было возможным благодаря газлифту. Иногда его еще называют подъемным цилиндром.

Чтобы сделать термопривод для теплицы своими руками из этой детали офисного стула, проделайте такие манипуляции с ней.

• Цилиндр состоит из двух элементов: пластикового и стального штоков. Первый этап работ заключается в том, чтобы избавиться от пластикового тела, оставив только второй, более прочный.
• Отложив запчасть от главного предмета офисной мебели в сторону, возьмите в руки металлический стержень диаметром 8 мм. Зафиксируйте деталь в тисках так, чтобы сверху остался отрезок около 6 см.
• Натяните на этот стержень подготовленный цилиндр и надавите максимально сильно, чтобы из последнего вышел весь воздух.
• Отрежьте часть цилиндра с конусным окончанием и выдавите через отверстие стальной шток. Постарайтесь не повредить гладкую поверхность и резиновый хомут.

На конце штока необходимо сделать резьбу, которая будет подходить под гайку М8

Теперь выдавленную гильзу можно вернуть на место, соблюдая осторожность и оберегая алюминиевый поршень. Стальной шток вставляем во внутреннюю гильзу и вытягиваем с обратной стороны цилиндра. Чтобы поршень не съехал, не провалился внутрь цилиндра в процессе эксплуатации, накрутите на подготовленную резьбу гайку М8

Алюминиевый поршень вставьте в гнездо клапана. К отрезанному концу цилиндра приварите стальную трубку. Присоедините получившийся механизм к блоку управления окном. Выпустите из системы весь воздух и заполните ее маслом (можно машинным).. Термопривод для теплицы из деталей офисного стула готов к употреблению

Чтобы поршень не съехал, не провалился внутрь цилиндра в процессе эксплуатации, накрутите на подготовленную резьбу гайку М8. Алюминиевый поршень вставьте в гнездо клапана. К отрезанному концу цилиндра приварите стальную трубку. Присоедините получившийся механизм к блоку управления окном. Выпустите из системы весь воздух и заполните ее маслом (можно машинным).. Термопривод для теплицы из деталей офисного стула готов к употреблению

Останется лишь проверить приспособление на практике и пользоваться им

Термопривод для теплицы из деталей офисного стула готов к употреблению. Останется лишь проверить приспособление на практике и пользоваться им.

Конечно, изготовление подобных конструкций собственноручно – весьма трудоемкий процесс. Но результат кропотливой работы и внимательности превзойдет все ожидания.

Еще одним подручным средством для создания автоматической системы проветривания парника является обычный автомобильный амортизатор. Основным действующим веществом здесь также будет моторное масло, которое очень тонко реагирует на незначительные перепады температуры, чем и приводит в действие весь механизм.

Термопривод для теплицы из амортизатора выполняется в определенной последовательности.

• Приготовьте необходимые материалы: газовая пружина амортизатора автомобиля, два крана, металлическая трубка.
• Возле форточки, открытие и закрытие которой планируется автоматизировать, устанавливаете шток амортизатора.
• Третьим этапом будет подготовка трубы для машинного масла. К одному концу трубы присоедините кран для поступления машинной жидкости, к другому – такую же конструкцию, но уже для ее слива и изменения давления в системе.
• Обрезаете дно газовой пружины и подсоединяете ее к масляной трубке.

Термопривод из деталей автомобильного амортизатора готов к эксплуатации. Следите за уровнем масла в трубке, чтобы избежать некорректной работы системы.

Пообщавшись с профессионалами, покопавшись в своих ненужных запчастях в гараже или сарае, вы найдете большое количество необходимых деталей для создания своей собственной конструкции термпоприводов. Если уж монтаж готовых изделий производится максимально быстро и просто, то даже изготовление собственноручного механизма с доводчиком или замком для вас не составит особого труда.

После приведения системы в действие необходимо ухаживать за ней, чтобы она еще и оправдала свою особенность в плане долговечности механизма.

Термопривод для теплицы своими руками

Готовые автоматические открыватели теплиц удобны, но стоят дороже, чем устройства, изготовленные своими руками. Вопрос цены особенно играет роль, если понадобится оснастить сразу несколько тепличных строений или одну большую теплицу. При самостоятельном изготовлении термопривод может быть собран из подручных материалов. Три распространенных варианта технологии:

1. На автомобильном масле. На форточку или дверь теплицы можно установить устройство автоматического открывания, сделанное из поршня автомобильного амортизатора, из которого предварительно выпускают газ. Ресивер для привода придется самостоятельно выточить из металла или сделать на заказ по чертежам. На последнем этапе работ из амортизатора выпускают воздух и заполняют его маслом, так чтобы шток был полностью погружен в масляную субстанцию. При изменении температуры масло будет сжиматься и расширяться, поднимая шток или возвращая его в исходное положение. Устанавливать устройство лучше под потолком.
2. Автомат для открывания тепличных форточек можно сделать из двух пластиковых бутылок объемом 5 л и 1 л. Дополнительно понадобится кусок черной пленки, которая будет усиливать нагрев воздуха.  Большая бутыль должна располагаться под потолком, а маленькая закрепляется возле форточки . Пятилитровую емкость предварительно оборачивают пленкой, а на маленькую сверху укладывают доску, второй конец которой прибит к форточке. Конструкция должна быть выполнена таким образом, чтобы под весом доски пластиковая бутылка сминалась. Под воздействием тепла воздух через шланг поступает из большой емкости в маленькую, заставляя ее расправляться и приподнимать доску. В результате фрамуга приоткрывается.
3. В конструкции, изготовленной из мяча, 2 баллонов и шланга, используется принцип расширения нагретого воздуха. Баллоны необходимо закрепить под потолком в виде сообщающихся сосудов и герметично подсоединить к ним шланг. Второй конец шланга надевается на ниппель сдутого футбольного мяча. Сам мяч укладывают в коробку из дерева с крышкой. Сверху к крышке прибивается доска, другой конец которой закреплен на  фрамуге. Как только под крышей теплицы скапливается тепло, воздух из баллонов поступает по шлангу в мяч и надувает его. Надутый мячик приподнимает крышку, доска в свою очередь толкает и приоткрывает форточку.

Систему проветривания с помощью самодельных устройств нельзя назвать столь же надежной, как покупной термопривод, да и служат такие конструкции недолго. Прежде всего это касается устройства, сделанного из пластиковых бутылок. Однако самоделки вполне могут выручить в период жары, если срочная покупка готового оборудования пока невозможна.

Какой бы вариант термопривода не был выбран, его работу после установки необходимо проверить, чтобы убедиться в исправности механизма. После этого можно со спокойной душой оставлять тепличные грядки без присмотра на несколько дней, не боясь, что растения «сварятся» от перегрева.

Термопривод из автомобильного амортизатора: порядок сборки

Чтобы собрать устройство для проветривания теплиц по этой схеме, вам понадобятся:

• поршень амортизатора или газовая пружина автомобиля;
• металлическая труба чуть больше 2 м в длину;
• приспособление для нарезки резьбы;
• заглушки сантехнические — 2 шт.;
• болт для тормозного шланга с размерами 10х1,25 (Жигули);
• прокладки из паронита;
• масло.

Газовый поршень состоит из:

• корпуса пневмоупора;
• поршня внутри него;
• эпоксидного клея;
• штока.

Схема гидробака и гидроцилиндра

Алгоритм сборки термического привода для проветривания теплиц:

1. Подготовьте пару отрезков металлической трубы. Длина — по 1 м. Нарежьте резьбу и соедините их тройником. На свободные концы накрутите обычные сантехнические заглушки.
2. Уберите шпильку в нижнем сегменте амортизатора. В днище проделайте сверлом 8,5 мм сквозное отверстие. Сделайте резьбу и в этом месте.
3. В середине болта есть несквозное отверстие. Просверлите его насквозь.
4. В заглушке также нужно сделать отверстие в 10 мм. В него вставьте болт, зафиксируйте его гайкой. От болта останется ещё небольшой отрезок — на него навинтите резьбу амортизатора. Все соединения смягчайте с помощью прокладок.
5. Саму заглушку следует ввинтить в тройник.

Совет. Допускается использование заглушки с внутренней резьбой. В этом случае к тройнику её нужно присоединить сгоном с применением контргайки.

Чтобы система в теплице заработала, для начала нужно заправить её маслом. Заливку произведите с одного из концов трубы, предварительно отвинтив стоящую там заглушку. Затем переведите шток устройства в нижнюю позицию и спустите из амортизатора весь лишний воздух. Верните глухой винт на место и приступайте к монтажу привода непосредственно в теплице. Крепить его можно любым удобным способом, даже проволокой. Главное, чтобы надёжно.

Установка термопривода

Как же установить это нехитрое, но действительно полезное устройство к себе в теплицу? Все очень просто – достаточно следовать пошаговой инструкции.

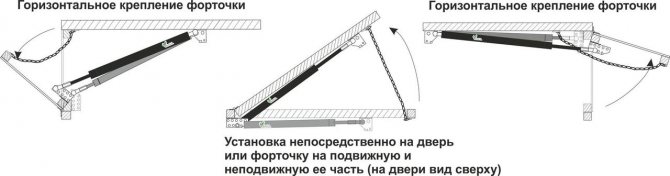

Способы установки тепличного термопривода

Шаг 1. Проверьте, как открывается и закрывается дверь, форточка или окно. Створки должны легко проворачиваться на петлях, вы не должны прилагать больших усилий.

Вначале проверьте работоспособность окон, форточек и дверей

Шаг 2. Наметьте при помощи маркера место на створке, где будет установлена часть механизма – кронштейн, который находится в единичном числе. Он должен крепиться таким образом, чтобы шток в одной из деталей устройства мог двигаться на 8-10 см. Просверлите отверстия и закрепите его двумя саморезами.

Крепление кронштейна

Шаг 3. Возьмите другие кронштейны (в наборе 2 шт.) и установите их при помощи саморезов на стенку теплицы и дверной проем так, чтобы при полном открывании створки расстояние между опорными центрами устройства было 44 см. Один из кронштейнов (для газовой пружины) крепится на раме, второй (для термопривода) – на стене.

Другие 2 кронштейна крепятся к стенке теплицы и дверному проему

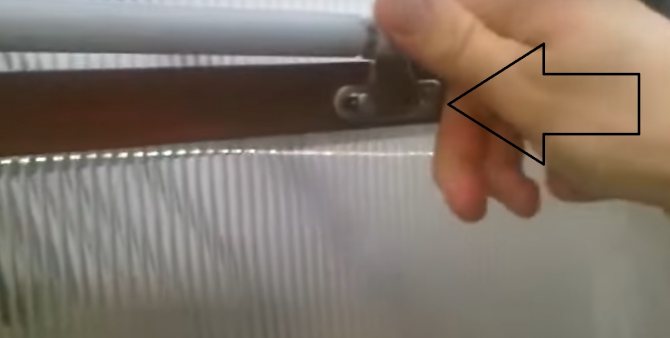

Шаг 4. Наденьте специальные фиксаторы на газовую пружину и непосредственно сам термопривод.

Так должны крепиться специальные фиксаторы

Шаг 5. Возьмите термопривод и начинайте монтировать его на той стороне теплицы, что противоположна открываемому проему. Термопривод – эта та деталь, которая длиннее других.

Шаг 6. На кронштейнах имеются специальные шаровые опоры, на которые и надеваются фиксаторы, имеющиеся на концах термопривода и газовой пружины. Эти детали, установленные на других краях частей устройства, закрепите на первом кронштейне, установленном на створке ранее.

Шаг 7. Проверьте работоспособность устройства, после чего можете приступать к использованию термопривода.

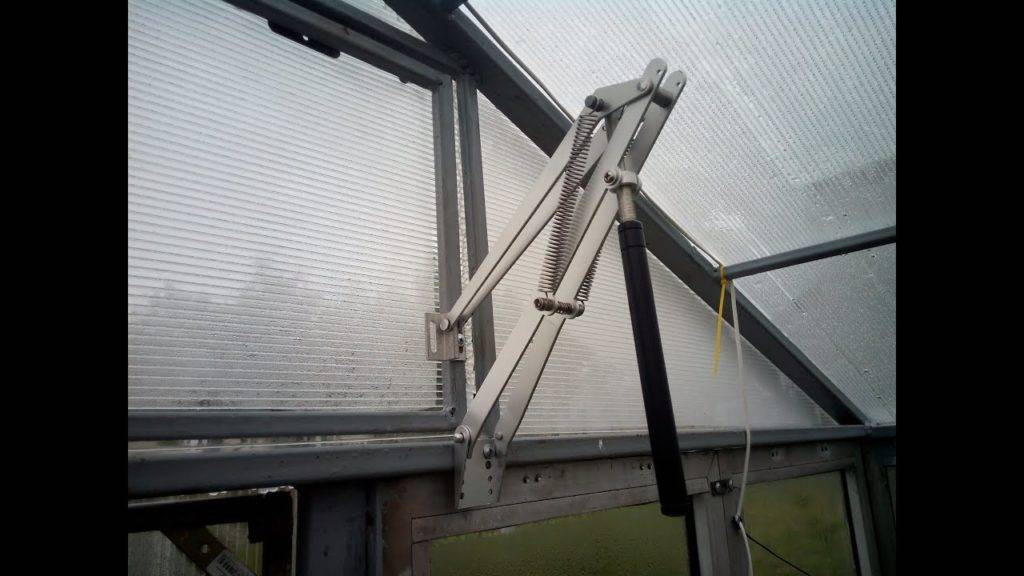

Автомат открывания форточки «Воля»

Кстати, если вам понадобится демонтировать прибор (рекомендуется это делать на зиму), то всего лишь на 2-3 мм приподнимите специальную стопорную пружинку на фиксаторе.

Такое устройство, как термопривод для теплицы, можно купить в садоводческих магазинах или заказать в интернете. А также можно сделать и своими руками.

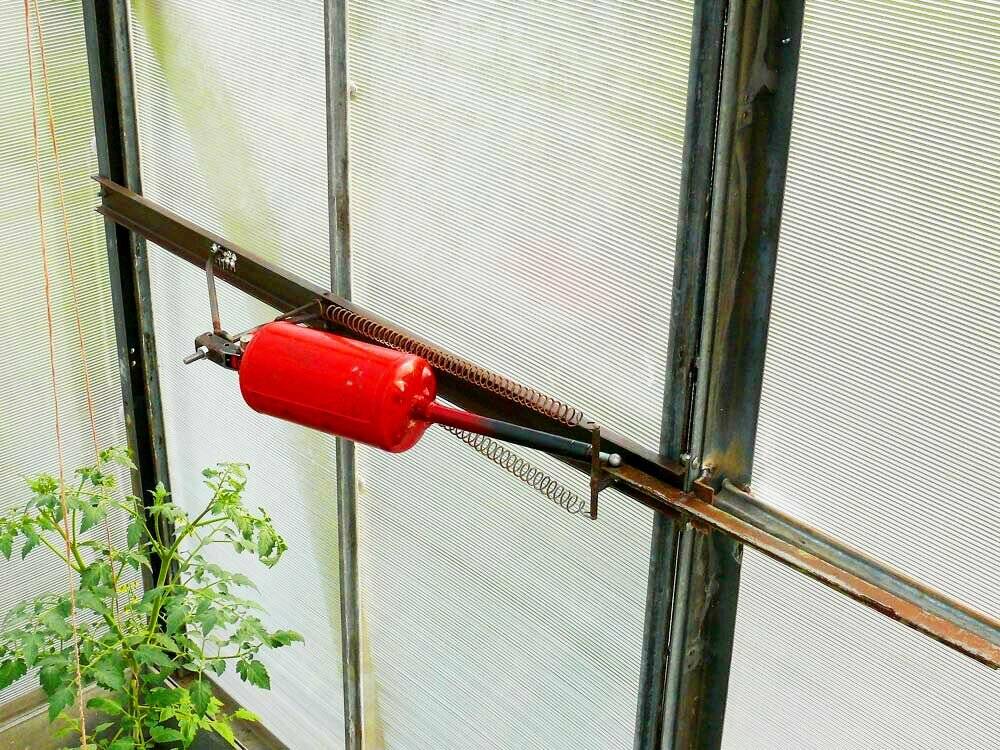

Как выглядит самодельный термопривод для теплицы

Термопривод для теплицы своими руками: ТОП-5 видов и инструкции

В зависимости от конструктивных особенностей термоприводов, создаваемых в кустарных условиях, принято выделять 5 основных вариантов.

Из газового амортизатора

Алгоритм действий будет следующим:

На двух отрезках металлической трубы длиной по 95-105 см наносится резьба, после чего они соединяются при помощи тройника в середине, а на концы устанавливаются стандартные сантехнические заглушки.

У амортизатора автомобиля удаляется в нижней части шпилька. В донышке делается отверстие диаметром 8,5 мм и наносится резьба.

Берутся гайка и болт для тормозного шланга, в котором просверливается сквозное отверстие.

Просверливается отверстие в заглушке диаметром 10 мм, после чего в нее вставляется болт, на который накручивается гайка. Выступающая часть болта вкручивается в резьбу, выполненную на амортизаторе. Названные элементы конструкции соединяются посредством паронитовых прокладок.

• Заглушка присоединяется к тройнику.
• С одного из краев металлической трубы откручивается заглушка, после чего внутрь вливается масло. Шток сдвигается и фиксируется в нижнем положении. Из амортизатора выпускается воздух.

Заглушка закручивается. Устройство устанавливается в конструкции парника.

Из автомобильного гидроцилиндра

Изготовление потребует поочередно выполнить следующие действия:

• из гидроцилиндра необходимо выпустить воздух, для чего в нем просверливается отверстие;
• делается резьба 10*1,25 в целях последующего присоединения шланга (рекомендуется использовать длинный тормозной шланг для «Нивы»);
• шланг прикрепляется при помощи болта со шпилькой М6 – идентичной шпильке на цилиндре;
• заказывается у токаря (или изготавливается самостоятельно) ресивер;
• цилиндр заполняется маслом (шток должен быть погружен полностью);
  система проверяется на герметичность.

Термопривод из компьютерного кресла

В качестве исходных материалов используются: цилиндр, машинное масло и фрагмент металлической трубы. Из инструментария потребуются: тиски, болгарка и сварочный аппарат.

Порядок сборки такой:

конец штока зажимается в тисках и вытягивается до тех пор, пока не станет виден находящийся изнутри штырь клапана;
в тисках зажимается металлическая ось параметрами 8 на 60 мм, на которую опирают цилиндр, спустив с него воздух;
болгаркой срезается цилиндр с конусностью, после чего аккуратно выдавливается шток;
на штоке нарезается резьба М8 и вновь устанавливается внутренняя гильза цилиндра (важно следить, чтобы на поверхности деталей не оставалась стружка);
шток извлекается из цилиндра и вставляется в гильзу, после чего на него накручивается гайка, чтобы не допустить в процессе эксплуатации его проваливания в цилиндр;
внутрь вставляется алюминиевый поршень, к наружному концу которого герметично приваривается труба;
на резьбу штока навинчивается гайка М8, после чего шток соединяется при помощи вилки с форточкой;
конструкция устанавливается на подобранное место, в систему заливается машинное масло.

Из пластиковых бутылок

Это, пожалуй, самая дешевая система.

Для ее создания необходимо взять две пластиковые бутылки объемом 1 и 5 литров, отрезок пленки из полиэтилена, деревянную доску, трубку ПВХ длиной 100 см и 2 патрубка.

Алгоритм изготовления следующий:

• в крышке бутылки объемом 5 литров выполняется отверстие;
• вставляется патрубок и крепится к ПВХ трубке (стыки основательно заделываются термопастой);
• трубка вставляется в бутыль объемом 1 литр;
• пятилитровая бутылка обертывается черной пленкой и устанавливается вверху парника;
• литровая бутыль размещается возле форточки, доска прибивается к окну над бутылкой.

Тот же способ можно использовать, но применить вместо пластиковых бутылок две стеклянные банки (3 литра и 800 грамм).

Из резинового мяча и баллонов

Также модель привода недорогая. Перед работой необходимо обзавестись коробкой из дерева, доской, шлангом, мячом и двумя баллонами.

Для создания термопривода необходимо:

• соединить два баллона, подсоединив к ним шланг;
• второй конец шланга фиксируется на выходном отверстии сдутого мяча, который размещают в коробке (коробку следует закрыть);
• к крышке прикрепляется доска, которую соединяют с оконной рамой;
• баллоны размещаются вверху парника, в то время как коробку с мячом – внизу под окном.

При нагревании баллонов воздушная смесь, расширяясь, наполняет спущенный мяч. В результате давления мяча на крышку посредством закрепленной доски происходит открывание окна.

Принцип работы гидроцилиндра

Гидроцилиндр – это гидравлический самодельный открыватель форточки для теплиц. Конструкции и дополнительные материалы помогают создавать комфортные условия для роста.

Предлагаем ознакомиться Съедобными грибами являются

Но чтобы полностью создать благоприятную среду, необходимо проводить проветривания.

Для проветривания в теплицах используют специальные гидроцилиндры, которые производят свою работу в автоматическом режиме.

Для создания гидроцилиндра можно использовать пневматический амортизатор от автомобиля. Обычно амортизатор находится на капоте или задней двери. Амортизатор не должен обладать уникальными характеристиками, главное, чтобы было давление в механизме. Давление можно проверить с помощью работающего штока.

Гидроцилиндр, сделанный из амортизатора, способен работать несколько лет, без сбоев. Этапы создания:

• На конце цилиндра нужно найти шарик и обрезать его таким образом, чтобы осталось как можно больше длины держателя.
• Потом цилиндр нужно зажать с помощью тисков, но делать это через торцы, тогда рабочий механизм не повредится.
• В хорошо зафиксированном цилиндре нужно проделать сверлом 3-миллиметровое отверстие.
• После создания отверстия, в пеньке из-за давления начнет выходить воздух.
• Может произойти небольшой пшик и тогда есть риск попадания стружки в глаза, поэтому заранее лучше надеть очки или специальную маску. После создания резьбы в пеньке, гидроцилиндр для помещений будет готов.
• Дальше на пеньке формируется резьба. Чаще всего операции проходят только с наружными поверхностями амортизатора, поэтому не нужно проникать внутрь.

В пневмоцилиндре должен находиться бачок для жидкости, его делают из автомобильной запчасти. В нашем случае, мы разберем создание гидравлического устройства из кардана. Этапы создания:

• У кардана необходимо обрезать уши. Это действие нужно произвести аккуратно и по расчету для конкретной теплицы, после этого нужно заварить торец.
• В другом торце нужно сделать два отверстия. Первое необходимо для соединения, а второе для создания правильного спуска воздуха.
• Самый тяжелый этап в создании устройства – это нарезка резьбы. Ведь любое нарушение в симметрии может испортить деталь и даже сломать ее. Если вы собрались использовать большой бачок, то желательно заполнить лишнее пространство, металлическими деталями.

Искусственный обогрев грядок в теплице из поликарбоната

В качестве соединительной детали системы, можно использовать тормозной шланг машины. Главное в выборе шланга, это чтобы резьба сошлась. В зависимости от свойств и характеристик шланга, делается нужная резьба на бачке и цилиндре.

Интересный факт, что гидроцилиндры, сделанные своими руками из амортизаторов, могут выдерживать нагрузку в 100 кг. Этого хватает на всю теплицу, а не только на форточку.

Если разобраться получше в этом гидравлическом устройстве, то можно понять, чтобы оно производит эффективное и полезное действие в теплице.

Сделать гидроцилиндр совсем несложно, главное найти нужный цилиндр и правильно собрать некоторые детали.

Вы можете приобрести поршень для помещения, если у вас все-таки возникли нерешаемые проблемы с цилиндром. Цена на поршень начинается от 1000 до 3000 руб.

Когда происходит понижение температуры, гидроцилиндр для теплиц закрывает форточку, потому что жидкость принимает изначальное состояние с наименьшим объемом.

Гидроцилиндр – это универсальное устройство, за которое нужно хорошенько заплатить.

Помимо этого, существуют разные конструкции теплиц, для которых необходимы автоматы с уникальными характеристиками. К примеру, вам нужно сделать подъем массивной форточки в парнике, тогда вам понадобится более сильный гидроцилиндр для теплиц. Такое устройство лучше сделать своими руками.

При проектировании гидроцилиндра, можно вносить свои дополнения

Важно знать, что наклеенная фольга ускоряет нагрев устройства и это улучшает процесс открывания окна

Принцип работы

Привод для форточек теплиц бывает:

• биметаллический;
• гидравлический;
• электрический.

Принцип их работы основан на колебании температуры в помещении: при нагревании механизма, он открывает форточку, в случае понижения температуры автомат срабатывает на закрытие. Чтобы правильно выбрать автомат открывания форточек для теплиц, исходя из собственных условий, необходимо изучить все преимущества и недостатки устройств.

Предлагаем видео обзор со сравнительным анализом, какие лучше установить автоматические форточки для теплицы из поликарбоната, с пояснениями нюансов, что поможет сделать читателям правильный выбор.

[su_youtube url=»https://www.youtube.com/watch?v=OV8vUfc-FXg»]

Биметаллические механизмы

Биметаллические устройства состоят из двух разных металлических пластин, и работают благодаря разному коэффициенту расширения металлов. При повышении температуры одна их планок расширяется, благодаря жесткой фиксации с концов, выгибается дугой, под этим воздействием окно открывается. При снижении температуры происходит обратный процесс. Но биметаллические устройства не могут похвастаться большой мощностью, их применение целесообразно только в легких конструкциях и для открывания небольших проемов, например, в пленочных на алюминиевом каркасе.

Принцип работы биметаллических подъемников

Электрические автоматы для открывания

Электрические приводы для открывания форточек в теплице оснащены вентилятором и тепловым реле. Если температура повышается, реле реагирует на колебания и включает вентилятор. Открыватели на электричестве бывают разной мощности, можно подобрать привод как для легкой, так и для тяжелой, большой форточки. Теплица с автоматической форточкой, работающей от электричества более приспособлена к колебаниям температуры, так как чувствительное реле реагирует даже на небольшую дельту, а при необходимости можно запрограммировать устройство на любой режим. Но придется продумать резервное питание, так как при отключении света электрический привод становится бесполезен. Он так же не актуален на небольших дачных участках, посещение которых несет временный краткосрочный характер.

В ролике ниже продемонстрирована работа электрических открывателей, показано, как отрегулировать подъемники с помощью термостата.

[su_youtube url=»https://www.youtube.com/watch?v=UG3-Scp_mhc»]

Гидравлические устройства

Гидравлический термопривод для автоматического открывания форточек теплиц – самый популярный вид автоматов для организации проветривания закрытого грунта. Рычажная система, подсоединенная к форточке, работающая на принципе расширения жидкостей.

Термоцилиндр для устройства автоматического проветривания

Гидравлический автоматический открыватель форточки для теплиц своими руками делает просто, по сути, это 2 емкости, наполненные жидкостью, соединенные шлангом. Колба снизу герметична и частично заполнена воздухом, другой отсек – воздухом, она выполняет роль терморегулятора. Колба вверху – утяжелитель. Солнышко припекает, температура в теплицы растет, воздух в первой колбе расширяется, вытесняет жидкость, которая по шлангу перетекает в верхнюю емкость, она наполняется, становится тяжелее, форточка открывается. Воздух остывает – происходит обратное действие.

Вместо шланга иногда устанавливают рычаг, расширяющийся воздух выдавливает его из колбы, и он открывает фрамугу. Вариантов самодельных гидравлических устройств достаточно много, как просто сделать механизм своими руками представлено на чертеже ниже.

Схема практичного самодельного гидравлического толкателя для открывания форточек в теплице

Посмотрите ролик про универсальный подъемник для проветривания теплиц, на видео обзор устройства, которое подходит для купольных и скатных конструкция, а также для дверей.

[su_youtube url=»https://www.youtube.com/watch?v=eA6DC-fgO-Q»]
