Теплый пол на деревянный пол под линолеум: технологии, материалы и самостоятельное выполнение работ

Этапы и технология монтажа

Рассмотрим, как правильно выполнять укладку пленочного теплого пола под линолеум. Все работы можно условно разделить на три основных этапа.

Подготовительные мероприятия

Для начала составляется план помещения, на котором предусматривается расстановка мебели. В таких местах пленку не стоит укладывать. После этого планируем укладку полосок пленки. От количества выполненных разрезов будет зависеть число соединений и оперативность монтажа. По этой причине укладку рекомендуется выполнять вдоль длинной стены помещения. На схеме дополнительно отмечаем, в каких местах будут находиться температурный датчик и терморегулятор.

В комплекте поставки отопительной системы имеются пленка инфракрасная и элементы соединения (два штуки), датчик и реле, скотч с битумной основой для изоляции. Кроме этого, необходимо приобрести дополнительно материал для теплоизоляции, кабель, гидроизоляционную пленку, контакторы.

Наиболее сложный инструмент, который нам понадобится для монтажа – приспособление для обжима контактов. Если есть достаточные навыки, эту операцию можно выполнить простыми пассатижами. Кроме этого, следует приготовить набор отверток и кусачки, нож монтажный, молоток, ножницы. Как видите, уложить пленочный материал ИК под линолеум можно с помощью обычных строительных инструментов.

Алгоритм установки системы

Как осуществляется монтаж пленочного теплого пола под линолеум? Для начала готовится основание. Оно должно быть чистым и ровным. Возможно, придется устроить тонкую стяжку.

На подготовленную поверхность укладывается слой теплоизоляционного материала. Рулонные полосы стыкуются и соединяются скотчем. Основное условие – ровность укладки.

Нарезка ИК-пленки на полосы нужных размеров – дело ответственное. Для этого на поверхности материала имеются специальные отметки в виде пунктиров, по которым рекомендуется выполнять раскрой. Минимальный размер одной полоски может быть не уже 20 см, а наиболее длинный – до 8 м.

Подготовленные пленочные полосы выкладываются по составленному плану поверх теплоизоляционного слоя. Необходимо следить, чтобы медные полоски были размещены вверх той стороной, которую в инструкции обозначил производитель. Пленка к основанию должна прилегать плотно, наличие воздушных подушек считается недопустимым.

Переходим к установке контактов. Соединительные зажимы устанавливают по медным полоскам, обжимают. При этом одна их часть должна остаться между пленочными слоями, зафиксировавшись на медной шине, а вторая – снаружи.

Все точки подключения скрываются изоляционным материалом, кроме этого изолируются все контакты полосок, не подведенные к проводке. Положение всей пленки фиксируется скотчем к поверхности пола, чтобы в процессе укладки линолеума не образовались сдвиги.

Остается установить терморегулятор. Как правило, для него выбирают легкодоступное место на стене, подключаю по инструкции. Термодатчик укладывается на пленку и подсоединяется терморегуляторной проводкой.

На этом укладку инфракрасного пленочного теплого пола под линолеум можно считать выполненной. До монтажа напольного покрытия остается сделать пробный пуск, чтобы удостовериться в работоспособности отопительной системы.

Укладка декоративного напольного покрытия

Перед укладкой линолеума основание необходимо подготовить. С этой целью сверху инфракрасного пленочного материала укладывается полиэтилен, который будет выполнять гидроизоляционные функции. Отдельные полосы укладываются с нахлестом в десять – двадцать сантиметров, фиксирую скотчем

Помните, что по пленке ходить следует осторожно, чтобы не повредить графитовые нагреватели

На пленочный теплый пол необходимо уложить полиэтелен

Следующий шаг – устройство ровной поверхности из ДВП. Данный материал создаст надежную защищенность теплому полу, станет отличной основой для укладки линолеума.

Так как такие покрытия поставляются рулонами, их предварительно расстилают на несколько дней в большом помещении. Но в нашем случае имеется преимущество – линолеум можно расселить по ДВП и включить систему теплого пола, чтобы материал нагрелся. От излучаемого тепла выравнивание произойдет значительно быстрее. При этом терморегулятор должен быть выставлен на режим прогрева до 28 градусов, так как именно эта температура для линолеума считается оптимальной.

Как только покрытие приобретет нужную ровность, его можно закрепить по основанию. Для выполнения такой операции используют двусторонний скотч либо клей. Второй вариант крепления применяют в том случае, если демонтаж отопительной системы и перенос ее в другое место не планируется.

Способы и правила укладки

Предварительно выбирают способ монтажа: на основание поверх чернового пола или под основание между лагами.

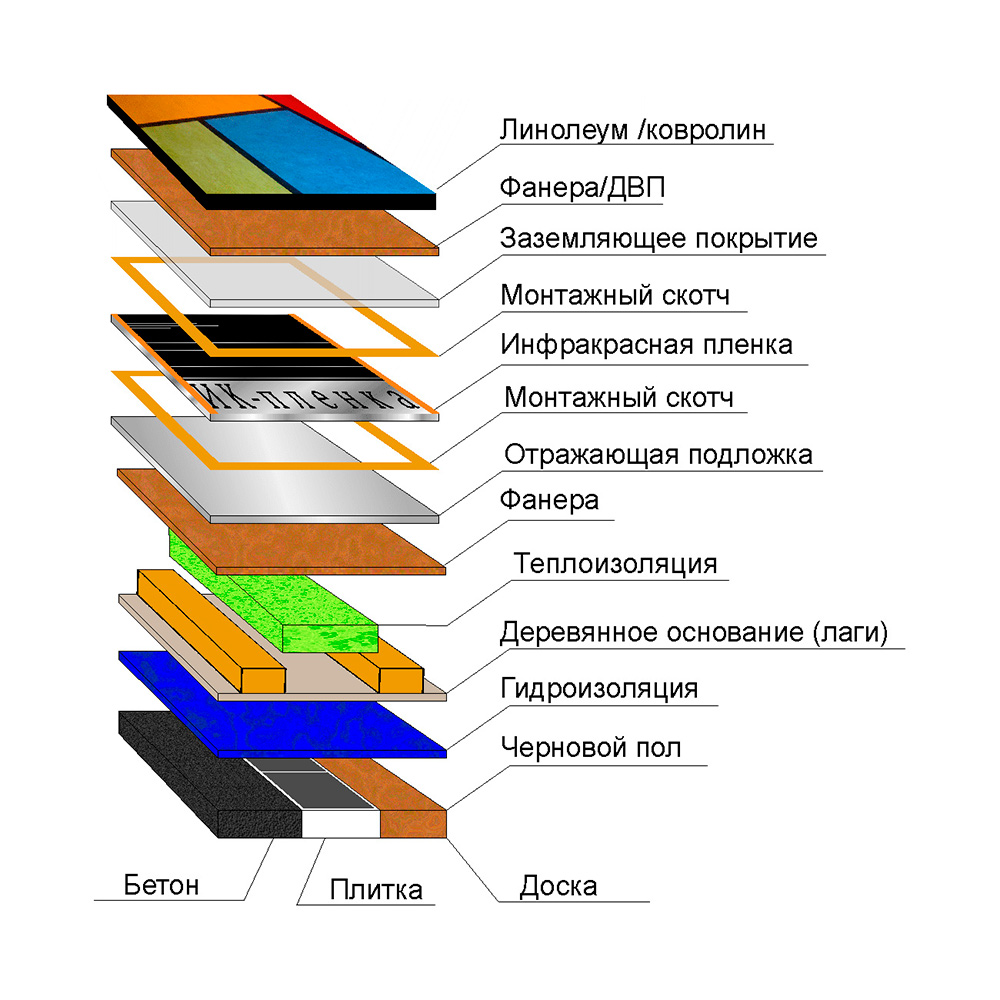

Пленочного

Устройство под лаги пространство между досками очищают от мусора. Подготавливают и планируют схему раскладки инфракрасных матов. На чертеже отмечают пазы, которые выпиливают для укладки проводки.

Монтаж ведут между лагами, маты располагают вдоль них, на расстоянии 30-40 мм от перегородок. Прокладка утеплителя ведется по стандартной схеме так, чтобы между ним и поверхностью деревянного основания оставался зазор в 3 см.

На теплоизоляцию монтируют фольгированную пленку. А поверх уже — инфракрасную систему. Пленочный обогрев не соприкасается с черновым деревянным полом и не занимает много места.

При монтаже электрической системы теплого пола на черновое покрытие, монтаж ведется аналогично с тем лишь отличием, что утеплитель прокладывают под лаги, а всю остальную систему — поверх них.

Линолеум при установке пленочного инфракрасного пола тоже можно укладывать, как и ламинат, но с предварительным монтажом листов фанеры.

Плитку под пленочный пол делают редко. Если это происходит, следует предусмотреть листы ГВЛ или ОСП в качестве прослойки под кафель. Мастера советуют использовать под плитку лавсановую подложку, она защитит пленку от разрушения.

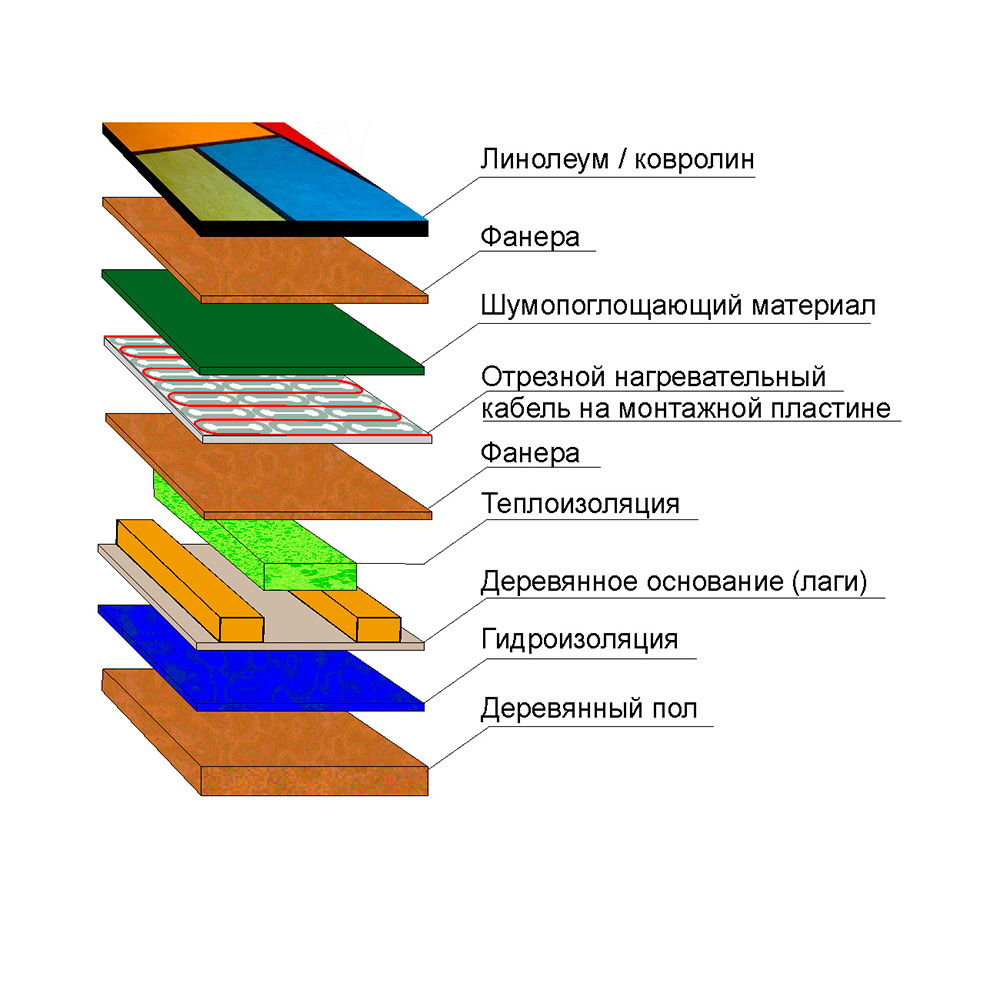

Кабельного

Последовательность работ:

• Под лаги подготавливают основание. Очищают от пыли и мусора.
• Прокладывают теплоизоляцию и сверху нее — гидроизоляцию.
• Оцинкованный лист — специальная теплоаккумулирующая прослойка, которая распределяет тепло по поверхности пола. Ее настилают поверх утеплителя.
• В качестве замены оцинкованного листа применяют нагревательные маты на алюминиевом основании.

Для мат линейная мощность кабельной системы обогрева не должна превышать 14 Вт/ м.

Далее, в пазы между лагами монтируется теплоизоляция, а затем проводка

При составлении пирога пола берут во внимание, что толщина напольного покрытия может быть максимум 24 мм. При превышении этой цифры обогрев становится неэффективным

Монтаж электропола проводится при помощи зажимов, зафиксированных в алюминиевых листах.

Нюансы подключения электропола на деревянное основание:

• Прокладка кабелей при помощи хомутиков, закрепленных в монтажной ленте, на оцинкованном основании.
• Терморегулятор устанавливают на расстоянии от пола в 30-50 см.
• Проводку соединяют, при необходимости проделывая отверстия в фольгированной изоляции.
• Медные полосы инфракрасной пленки подсоединяют с проводящими кабелями посредством зажимов внутри полос и снаружи, с блестящей стороны.
• Датчик температуры монтируют в гофротрубе, расположенной на расстоянии не менее 50 см от стены, где расположен терморегулятор.

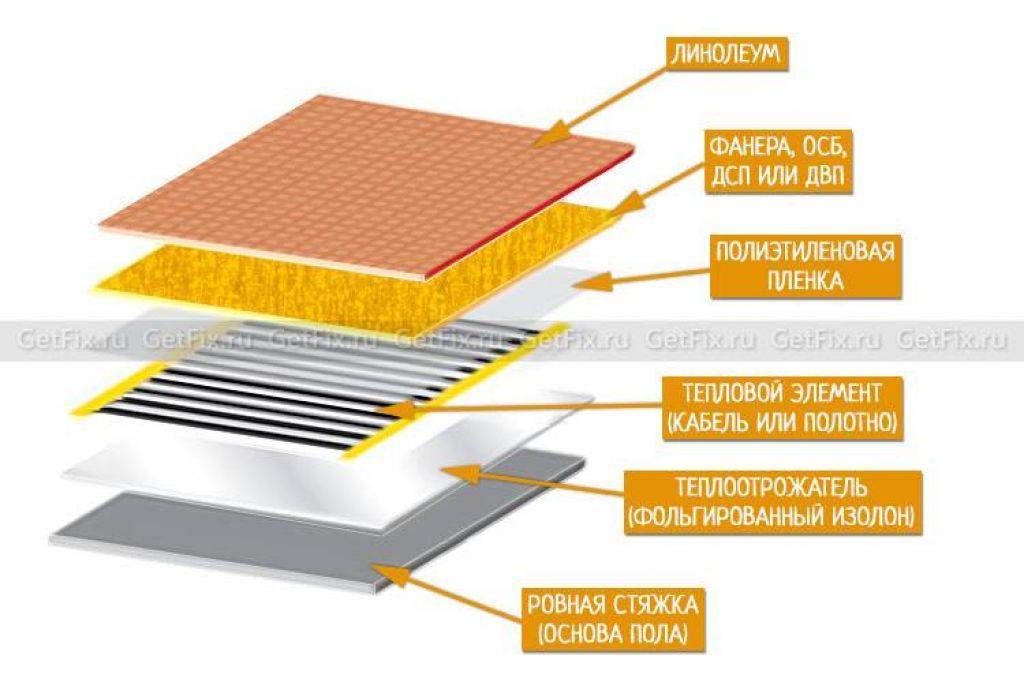

Особенности системы теплых полов на деревянное основание под линолеум

Насколько известно, линолеум – это в большинстве случаев материал синтетический, изготовленный из ряда химических веществ, которые при нагреве могут выделять ядовитые испарения. Именно поэтому те, кто планирует укладку линолеума, часто отказываются от идеи монтажа систем подогрева пола. Также дело может быть осложнено и тем, что полы в доме деревянные, а менять их на бетонную стяжку никто не собирается.

Структура полукоммерческого линолеума

Однако даже в таких ситуациях можно все-таки обустроить систему подогрева. Конечно, ее не так-то просто установить, да и те же свойства линолеума часто отпугивают владельцев квартир от монтажа теплого пола

Но если к этой проблеме подойти со всем вниманием, то выход из ситуации всегда можно найти и сделать теплые полы. Для начала нужно решить, какую систему подогрева можно обустроить в доме с деревянным основанием

Линолеум, уложенный на фанерное основание

Особенности монтажа теплого пола под линолеум из нагревательного кабеля

Электрический кабель для теплого пола поставляется в бухтах, так называемыми нагревательными секциями. Его укладывают на утепленное основание пола зигзагами и крепят к монтажной или армирующей сетке, с таким расчетом чтобы максимально равномерно распределить тепло, а сверху устраивают цементно-песчаную стяжку. Преимуществом этого вида электрического пола является то, что увеличивая или уменьшая расстояние между витками можно изменять мощность нагрева. Кроме этого сам нагревательный кабель обойдется дешевле, чем нагревательные маты или пленочные элементы. Недостатками можно считать более сложный и трудоемкий монтаж и необходимость относительно толстого слоя стяжки.

Порядок работ при монтаже кабельного теплого пола под линолеум

1. Прежде, чем приступить к работам по монтажу теплого пола из нагревательного кабеля, как впрочем и других его видов, необходимо подготовить поверхность основания пола: очистить от пыли и отслоений, заделать щели, а при необходимости и выровнять.

2. Рассчитать необходимую мощность теплого пола и приобрести требуемую для этого длину кабеля и термостат. Составить схему расположения кабеля с учетом того, что расстояние между его витками должно быть минимум 7,5 см, до мебели – 10 см, а нагревательных приборов – не менее 20 см. Выбрать место на стене для размещения термостата.

3. На основание уложить гидроизоляционный материал, размеры которого должны быть такими, чтобы можно было сделать припуски на стенах с учетом толщины утеплителя, кабеля и высоты стяжки над кабелем. В месте соприкосновения стен и будущей стяжки, для компенсации ее расширения при застывании, по периметру, приклеить демпферную ленту.
4. Уложить теплоизоляционный материал. Если основание уже было утеплено раньше, то достаточно будет уложить пенофольгированный материал, толщиной 0,5 см. Если же основание холодное, то слой утеплителя должен быть не менее 5 см. Лучше всего, для этого подойдет экструдированный пенополистирол или, по-другому, пеноплекс. Для балкона или лоджии этот слой должен быть увеличен до 10 см.

5. Если в качестве утеплителя используется пеноплекс и поверхность утеплителя ровная, с перепадами высоты не более 2-3 мм, то сверху по нему можно укладывать нагревательный кабель. Но лучше всего, по утеплителю уложить сначала теплоотражательный материал: фольгу или пенофольгированный материал. Если же поверхность получилась недостаточно ровной или в качестве утеплителя используется обычный пенополистирол (пенопласт), то лучше сверху по теплоизоляционному слою сделать черновую армированную стяжку, а после ее высыхания уложить на нее фольгу.

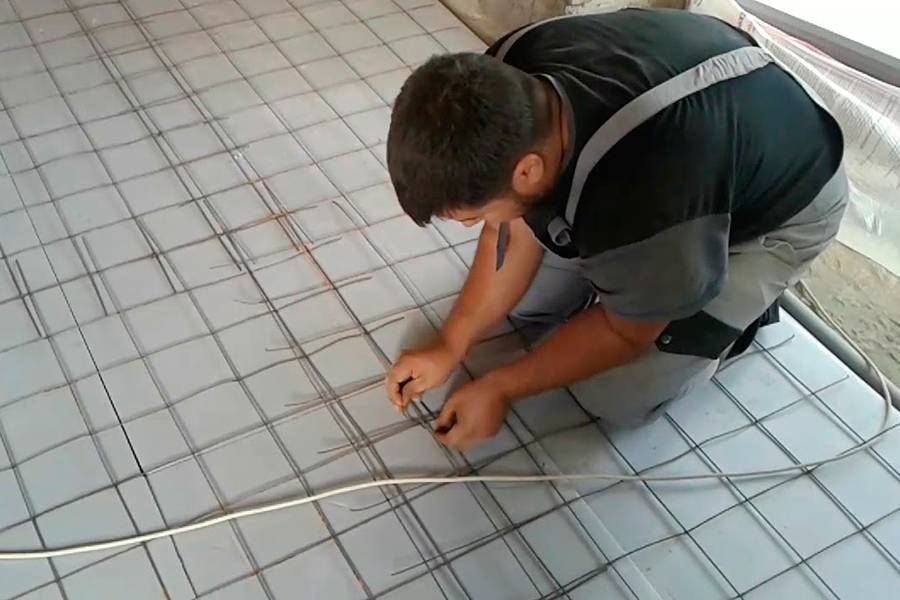

6. Монтаж нагревательного кабеля осуществляется в соответствии с ранее составленной схемой. Кабеля не должны быть расположены ближе 7,5 см друг к другу или пересекаться. Их изгибы должны быть плавными, а положение фиксируется с помощью специальной монтажной ленты.
7. На стене, на высоте около 1 м от пола монтируется терморегулятор (термостат). Предварительно, в стене делаются штробы: для кабелей подачи напряжения и заземления, а также кабеля температурного датчика, который помещается в гофрированную пластиковую трубу.
8. Гофрированная труба с температурным датчиком монтируется с таким расчетом, чтобы датчик находился на расстоянии 0,5-1 м от стены. Изгиб гофры в месте перехода «стена-пол» должен быть плавным, чтобы не произошло повреждение кабеля.
9. Соединение нагревательных и силовых кабелей выполняется с помощью соединительных муфт. Кабели соединяются в одну систему, которая обязательно должна иметь подсоединение к заземляющему контуру.

10. После окончании монтажа системы кабельного теплого пола делается визуальная проверка целостности всех элементов и правильности их соединения. После чего выполняются замеры целостности цепи и сопротивления изоляции с помощью тестера и мегомметра (сопротивление изоляции должно быть не менее 10 МОм.

11. Делается цементно-песчаная стяжка, толщина которой должна быть такой, чтобы нагревательные кабели были защищены слоем не менее 3 см. После высыхания стяжки, если ее поверхность достаточно ровная (отклонения не более 2-3 мм), то на неё можно укладывать линолеум. Если же имеются большие отклонения от плоскости пола, то лучше ее выровнять с помощью самовыравнивающейся смеси и только после этого укладывать линолеум.

Какую подложку выбрать под линолеум на деревянный пол

Необходимо понимать, что линолеум можно укладывать прямо на пол. Но в случае с деревянными полами будет серьезная проблема, так как они не ровные. Поэтому и используются данные подложки. При этом выбирать надо, исходя из того, какие свойства материала необходимы в конкретно взятом случае.

Таблицы. Предназначение подложек

Тип подложки	Особенности
Для утепления	Лучше использовать натуральные материалы, так как у них отличные качественные показатели. Но также многие применяют фольгированные или вспененные материалы. Они совсем не пропускают тепло, благодаря чему расходы на обогрев помещения снижаются.
Для гидроизоляции	Линолеум обычно не пропускает влгу. Однако иногда необходимо создать дополнительный защитный слой. Для этого возможно использовать специальную стяжку, которая является слоем гидроизолции. Но от него много пыли, поэтому нельзя на него укладывать линолеум. Стоит дополнительно положить фольгированный материал.
Для звукоизоляции	Наиболее подходящими являются пробковые, полимерные или волокнистые подложки, размер которых не менее 5 мм.

При использовании подложек можно добиться разных эффектов

При выборе подложки требуется рассматривать основные факторы, а именно:

1. Особенности внешней среды. Если это индивидуальный дом, то есть высокий риск повреждения подложки грызунами. Таким образом, нужно выбирать материал, который не интересует их.
2. Место укладки. Если в помещении есть водопровод, то лучше выбрать материал, обладающей хорошей водостойкостью. При этом не обязательно жертвовать шумоизоляцией и теплопроводностью, так как есть немало оптимальных комбинированных и силиконовых вариантов, которые не пропускают влагу и обладают дополнительно требуемыми свойствами.
3. Способ крепления. Если планируется использовать клей, то обязательно необходимо удалить старые следы краски с пола. Когда же применяются гвозди, требуется предусмотреть, чтобы края подложки оставались герметичными. Рекомендуется использовать дополнительно герметик или силикон.

То есть, стоимость не должна быть на первом месте при выборе оптимального варианта. Именно эти факторы должны влиять на выбор подложки пользователем. Если ориентироваться на производителей, то стоит покупать товары от ведущих мировых и российских компаний, которые выпускают ряд других строительных материалов. Эти компании хорошо известны и проверяют качество изделий несколько раз во время производственного процесса. То есть, вероятность появления брака минимальная.

Можно ли класть линолеум на теплый пол

Линолеум как напольное покрытие — противоречивый материал. С одной стороны, он известен большинству владельцев жилья как примитивный, дешевый вид пола. Отчасти это правда. Еще во времена Советского Союза линолеум был везде в новостройках. Поэтому вопрос о сочетаемости линолеума с «теплым полом» у хозяев такого жилья не стоит — нет денег на более дорогое покрытие, откуда им взяться на системы подогрева.

С другой стороны, в продаже появились отдельные виды линолеума, произведенные на основе другого сырья. Поэтому ответить однозначно на поставленный во введении вопрос нельзя. Необходимо разобраться в видах материала. Ведь он, если судить по ценам, производится из натуральных продуктов, которые по-разному ведут себя в условиях повышенной температуры.

Линолеум может быть:

натуральным (мармолеум). В его состав входят природные компоненты, такие, как льняное масло, воск, сосновая смола, крошка коры пробкового дуба, красители из естественных материалов. Напольное покрытие обладает повышенной огнеупорностью, износостойкостью, большим эксплуатационным ресурсом. Материал не деформируется при изменении температуры и влажности, безопасен для человека — в составе нет аллергенов, при нагревании не выделяются вредные вещества.

Мармолеум.
Верхний слой — мармолеум.
Средний слой — гибкий древесно-смолянистый массив (иногда говорят МДФ).
Нижний слой — джутовое волокно, покрытое крошкой пробки, льняным маслом и смолой.

Есть и минусы:

1. цена. Самые дешевые модели можно купить за 700 руб./м2;
2. требуется осторожная транспортировка, особенно в зимний период — хрупкий;
3. для укладки нужна ровная поверхность — бугорок в 2 мм обязательно вылезет наружу.

виниловым. Производится из ПВХ с добавками из извести, талька и каолина — придают прочность и эластичность. Плюсы — доступная цена, легкий уход.

Виниловый линолеум.

Минусы:

1. плохо переносит и высокие температуры, и низкие. В мороз теряет эластичность, трескается и деформируется. Появившиеся волны и пузыри не убираются;
2. при нагревании свыше 27oС выделяет вредные вещества. Многие производители ограничивают потолок нагрева до +28oС;
3. эксплуатационный ресурс ограничен 10-15 годами;
4. неприятно пахнет в жаркие дни.

резиновым (релин). Изготавливается из крошки отработавшей резины, в основном автомобильных покрышек. Для придания прочности и эластичности добавляются битум и сера. Материал долговечный, прочный, без потери эластичности переносит сильные морозы, не деформируется, находится в среднем ценовом диапазоне. Минуса два — при нагреве деформируется, а также начинает выделять вещества с неприятным запахом;

Релин.

глифталевым или алкидным. Самое дорогое напольное покрытие из линолеума — 1 м2 стоит 2200 руб. и более. Вдобавок, производится только под заказ. Состоит из алкидов, полученных сразу из 5 видов масла (тунгового, льняного, хлопкового, подсолнечного, конопляного). Это, кстати, объясняет высокую цену. Состоит из 3-х слоев; верхний — прочный глифталевый лак, средний — алкидное тело, нижний — тканевая основа. По всем эксплуатационным характеристикам удовлетворяет требованиям сегодняшнего дня. Минусы:

1. крошится при низких температурах, в связи с чем в зимний период не рекомендуется транспортировка;
2. деформируется при температуре около +40oС;

Алкидный линолеум на войлочной основе.

коллоксилиновый (нитроцеллюлозный). Уже из названия видно, что в основе напольного покрытия нитроцеллюлоза. Добавляются гипс, сурик коллоксилин. Выпускается без основы.

Среди достоинств:

• высокая пластичность;
• водостойкость;
• прочность;
• экологическая чистота;
• долговечность.

Недостатки:

• легко воспламеняется;
• практически не изолирует шум;
• хорошо проводит тепло;
• ограниченный набор цветов — всего три: коричневый, красно-коричневый и серый.

Коллоксилиновый линолеум.

Из приведенных характеристик можно сделать два вывода:

1. Линолеум можно укладывать на «теплый пол», но только отдельные виды.
2. Всего лишь один вид линолеума на «теплый пол» из водяного отопления можно укладывать — мармолеум. Остальные из-за скачков температуры у системы подогрева до 35-40оС деформируются или начинают выделять вредные вещества.

Порядок монтажа

Монтаж теплого пола под линолеум может быть выполнен разным способами. Рассмотрим один из самых сложных, но и самых эффективных и экономичных вариантов обогрева — водяной теплый пол под стяжку. Рассмотрим все этапы работ.

Подготовка

Выполняется очистка чернового пола, удаление старого напольного покрытия. При необходимости можно выровнять поверхность, хотя стяжка обеспечит наличие ровной плоскости и без этого. После этого поверхность гидроизолируют (если имеется бетонное перекрытие, наносят слой грунтовки глубокого проникновения и укладывают сплошное герметичное полотно изоляции).

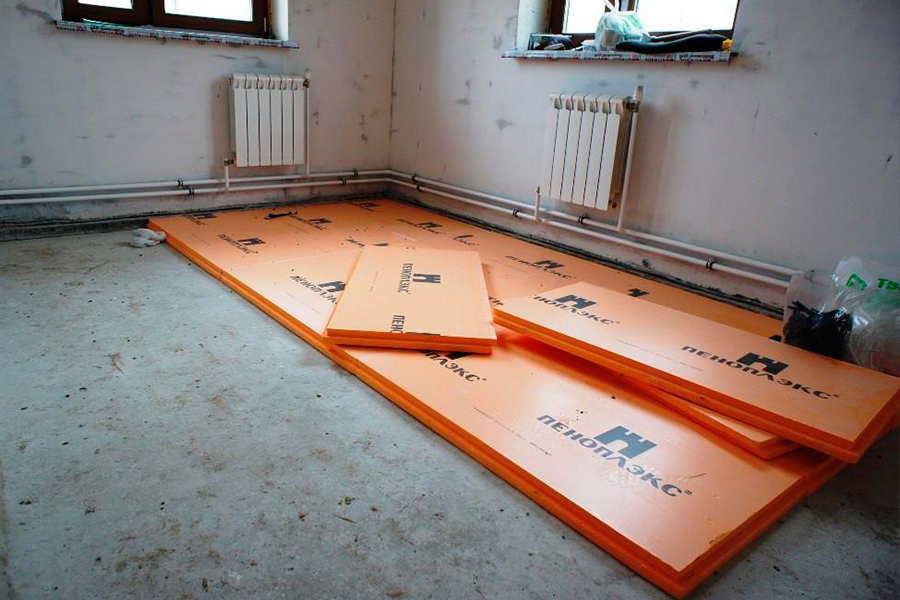

Поверх укладывают слой теплоизолятора. Оптимальный вариант — пеноплекс высокой плотности, способные принимать нагрузку от веса людей и мебели.

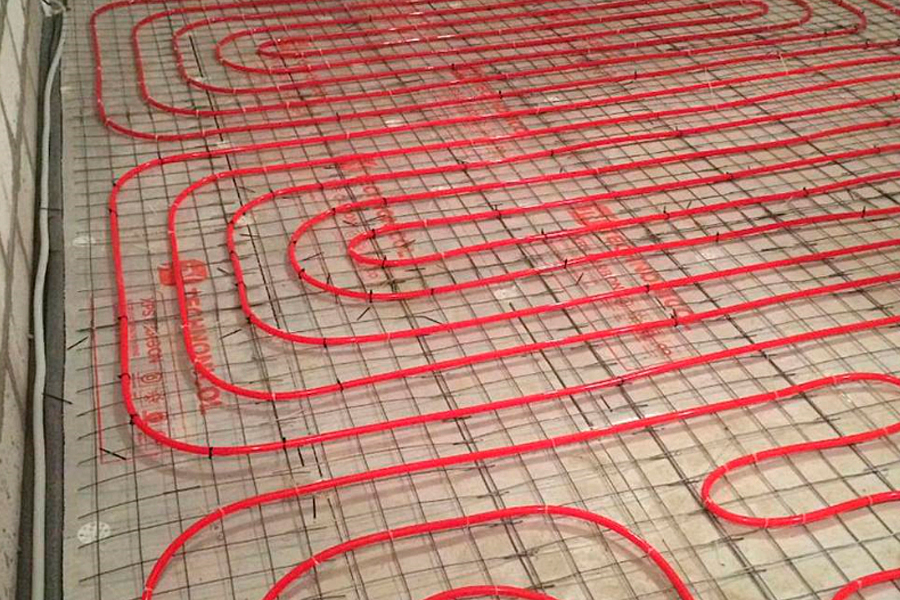

Укладка петель трубы

Второй этап — укладка трубопровода. На слой теплоизоляции стелят полотно стеклосетки и начинают укладывать петли теплого пола, используя заранее разработанную схему. Трубку крепят к сетке капроновыми хомутами.

Когда работа закончена, петли подключают к коллектору и подают теплоноситель под рабочим давлением. Иногда для проверки используют компрессор, что позволяет испытать трубопровод в разных режимах. Если никаких нареканий к качеству соединений нет, приступают к следующему этапу.

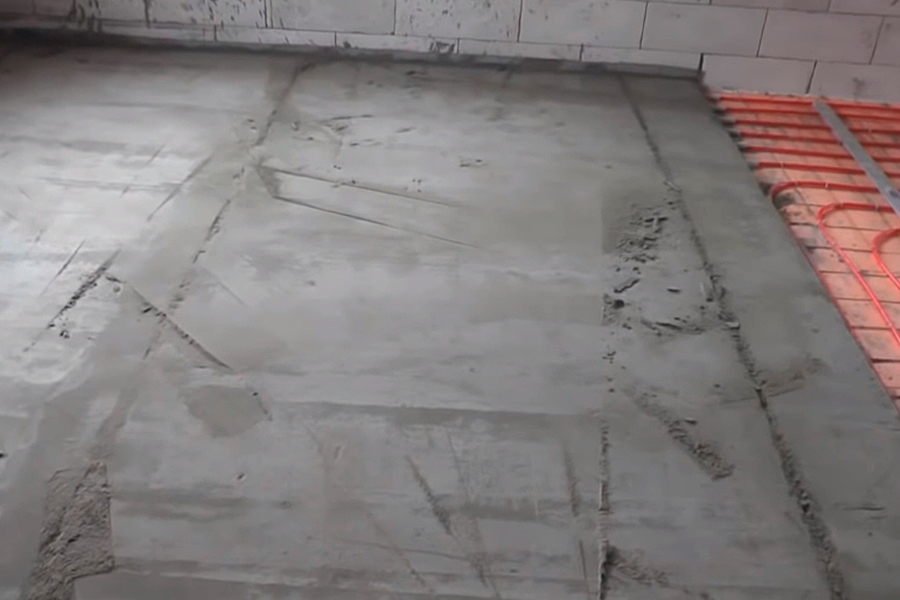

Заливка стяжки

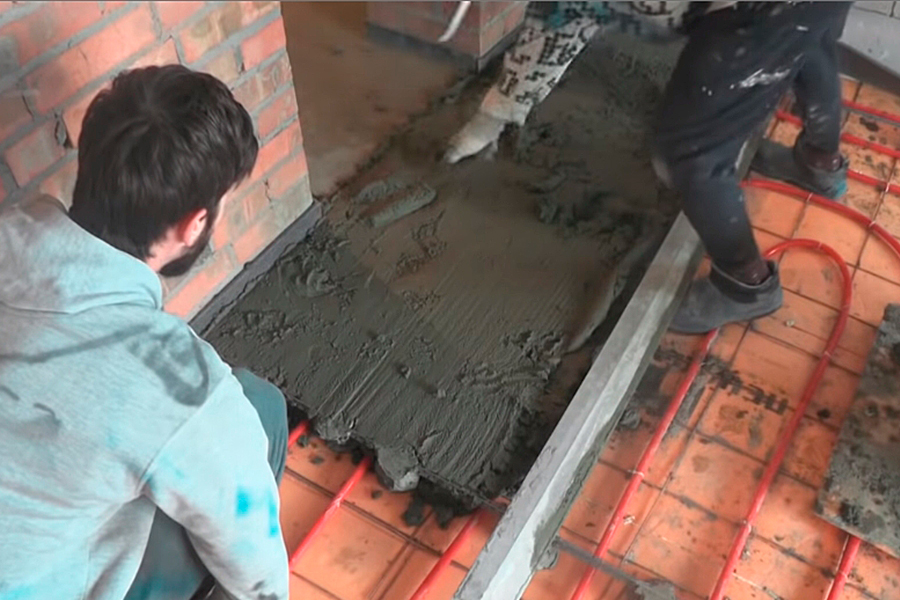

Стяжку заливают на высоту около 30 мм над верхушками трубки. Большую толщину делать нецелесообразно, так как придется тратить много тепловой энергии на собственный нагрев. Меньшая толщина стяжки может создать слишком низкую несущую способность слоя, что чревато появлением трещин, разрушением трубопровода и возникновением протечек.

Заливку производят, используя готовые смеси. Их много в строительных магазинах, но выбирать надо из наиболее простых — есть составы, включающие теплоизолирующие элементы (пенопластовая крошка и т. п.). При заливке надо подать в трубку воду под рабочим давлением, чтобы исключить опасность распирания стяжки в процессе эксплуатации.

Укладка линолеума

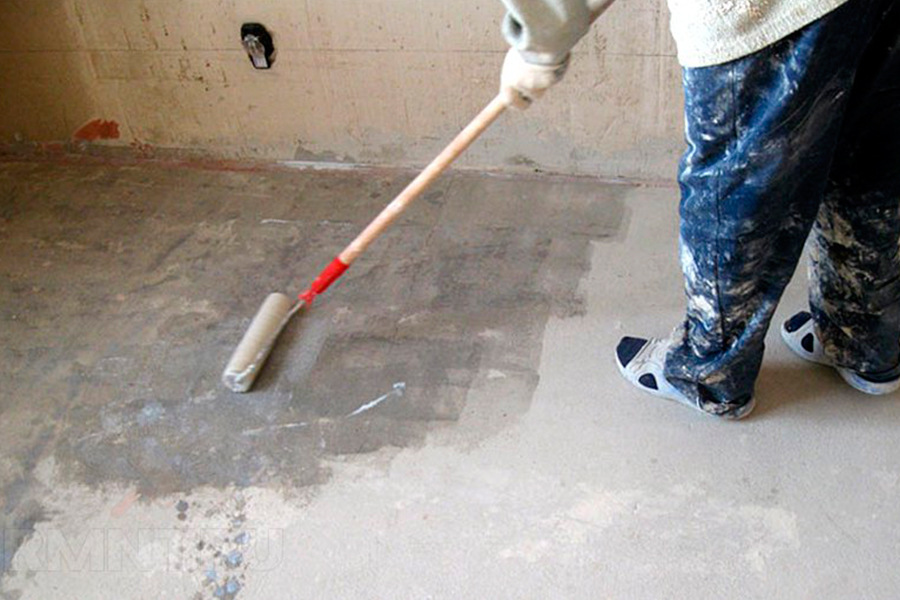

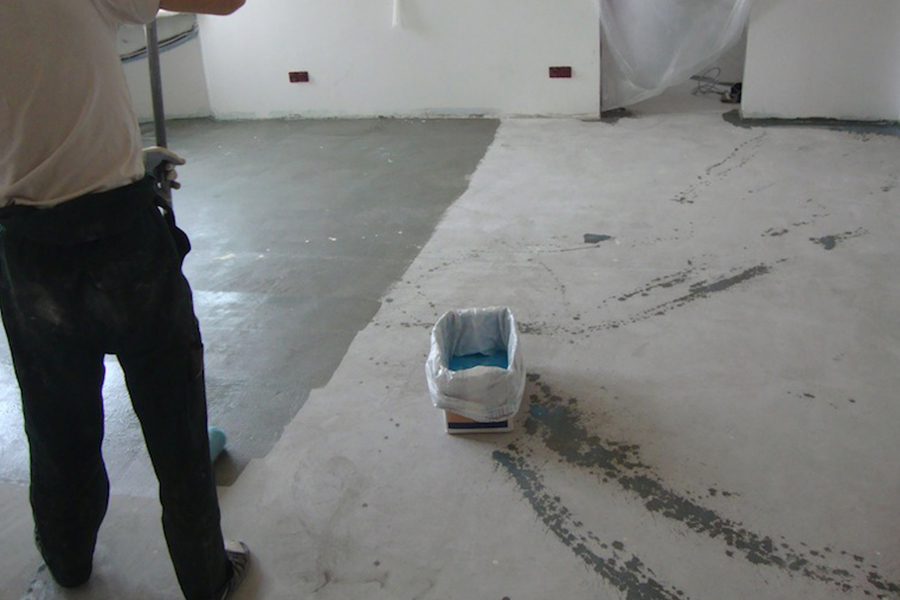

Когда стяжка застынет, ее покрывают слоем грунтовки. Это делается для защиты материала от внешней влаги или конденсата. После этого на поверхность стяжки кладут подложку (тонкий слой вспененного полиэтилена) и приступают к укладке линолеума.

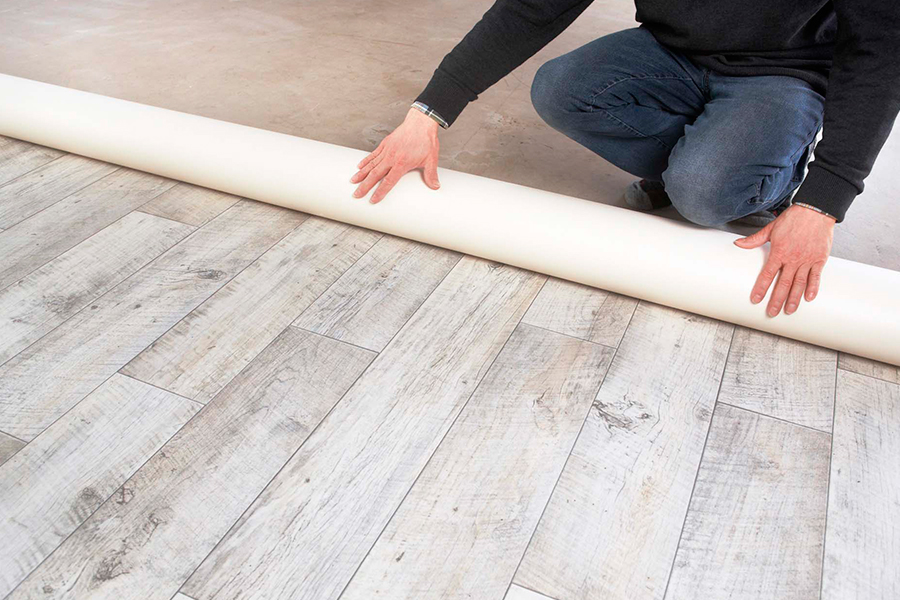

Укладка линолеума выполняется обычным способом. Использовать клеевые составы в данном случае незачем, так как иногда приходится разбивать стяжку для устранения протечек. Клеевой слой только усложнит работу, а правильно подобранный линолеум достаточно плотно ложится на поверхность и без дополнительных мероприятий.

Инфракрасный пол под линолеум — оптимальное решение

В основу работы инфракрасных полов положен принцип вторичной конвекции – изначально обогреваются физические тела (предметы интерьера и быта, человека, животных), а после окружающий воздуха.

Пленочный ИК пол – это два слоя пленки, между которыми расположены нагревательные элементы. Источник питания – электроэнергия, которая подается по электропроводникам. Тепловую энергию излучает нанесенная на пленку карбоновая паста. Обогрев осуществляется за счет ИК лучей карбоновых полупроводников.

Стержневой ИК пол – тонкий мат из карбоновых стержней. В основе этой системы – композитный материал. В термопары с электропроводящими шинами встроены гнущиеся стержни. ИК излучения при нагреве дает термопленка из полимера, в которую запаян греющий элемент. Плюсом этой системы является саморегуляция температурного режима. Термостатом служат сами нагревательные пластины.

Данная система обогрева имеет ряд как положительных, так и отрицательных качеств.

Плюсы ИК системы обогрева

К преимуществам данного нагрева можно отнести:

• тепло инфракрасных лучей схоже с теплом солнца и создает наибольший комфорт для человека. Их лечебный эффект доказан учеными;
• в отличие от альтернативных систем отопления, данная не пересушивает воздух. Эта особенность позволяет добиться наиболее благоприятных климатических условий в помещении;
• технология ИК полов совместим с максимально большим количеством современных напольных покрытий: керамоплиткой, ламинатом, ковролином, паркетом и линолеумом;
• возможность укладки в постройках любой геометрии. Пленку можно уложить в помещениях с нестандартной планировкой, на балконах, лоджиях;
• небольшая толщина пленки. Дает возможность эксплуатации в строениях с низкими потолками, так как существенно не поднимет уровень пола;
• простота монтажа. При условии, что пол, на который планируется укладка пленки, ровный и не имеет дефектов, нет необходимости в заливке стяжки. Укладку осуществляют методом «сухого монтажа»;
• длительный срок эксплуатации. Большинство производителей дают гарантийные обязательства на бесперебойную работу на протяжении 15-20 лет;
• возможность самостоятельного монтирования, без привлечения специалистов;
• минимальная высота стяжки при установке стержневой системы. Высота плиточного клея или бетона не превышает 2-3 см;
• экономия электроэнергии. При условии установки терморегуляторов, существует возможность программирования температурных режимов либо их автоматической или ручной коррекции.

Минусы ИК полов

Их относительно немного:

• после укладки пленочного ИК отопления нельзя делать перестановку в помещении. На местах расположения пленки нельзя устанавливать громоздкую мебель и бытовую технику – это может привести к перегреву полов;
• необходимость установки терморегуляторов в каждом помещении;
• если нет элементарных навыков, то уложить и подключить систему будет своими руками сложно. Непрофессионалу не всегда удается подключить контакт к пленке. Ее приходится обрезать и подсоединять к другому контакту;
• укладка теплого пола под линолеум на бетонный пол с дефектами приводит к ее деформации. Поэтому, иногда новая стяжка все-таки необходима;
• если ИК отопление применяется как вспомогательное к стационарному, то воздух может быть пересушен;
• высокая цена стержневых систем.
