Как выбрать?
Перед тем, как задуматься какой электрический теплый пол лучше выбрать, следует решить два вопроса:
- Во-первых, будет ли теплый пол использован для основного обогрева комнаты или только в качестве дополнительного.
- Во-вторых, как он будет монтироваться: в слой стяжки или поверх нее.
Если теплый пол станет основным источником тепла, то рекомендуемая мощность его квадратного метра должна составлять от 130 до 150 Вт. Если в качестве дополнительного – 110-130 Вт.
Также стоит учитывать возможность изменения удельной мощности пола расстоянием между петлями нагревательного кабеля. Чем ближе будут витки, тем большее количество кабеля понадобится, но можно будет использовать менее мощные модели. При этом площадь теплого пола не должна быть менее 70% от общей площади комнаты.
Принимать во внимание следует не общую площадь помещения, а лишь свободную от массивной мебели. Другой аспект при выборе длины кабеля для достижения необходимой мощности – тип напольного покрытия поверх теплого пола
Другой аспект при выборе длины кабеля для достижения необходимой мощности – тип напольного покрытия поверх теплого пола.
Минимальные теплопотери будут при закладке кабелей под плитку. Соответственно, можно обойтись меньшей мощностью на квадратный метр.
Закладка кабеля под паркет или ковролин потребует большей мощности из-за низкой теплопроводности данных покрытий.
Тип кабеля зависит также и от способа укладки. Когда он располагается внутри цементной стяжки, то для этих целей можно использовать кабели любого диаметра.
Если же он будет уложен поверх стяжки, то в данном случае обойтись без сверхтонкого кабеля не получится
Однако сверхтонкий кабель имеет одно важное ограничение: он пригоден лишь для дополнительного подогрева
Подбирая компоненты для теплого пола, необходимо также принимать во внимание состояние электропроводки. Если она не сможет выдержать высокую мощность теплого пола, то начинать все расчеты и работы следует только после замены проводки.
Следующим пунктом при выборе комплектующих является вопрос, какие кабели использовать: одножильные или двужильные
Это будет зависеть от способа подключения теплого пола к терморегулятору и возможностей прокладки самого кабеля
Следующим пунктом при выборе комплектующих является вопрос, какие кабели использовать: одножильные или двужильные. Это будет зависеть от способа подключения теплого пола к терморегулятору и возможностей прокладки самого кабеля.
Если есть возможность равномерно разложить кабель по площади комнаты и подвести оба его конца к терморегулятору, то вполне возможно обойтись простым одножильным кабелем.
Однако если конфигурация помещения не позволяет уложить кабель по всем правилам и подвести их концы в одну точку, то в этом случае выбор должен делаться в пользу двужильных моделей. Кабели с двумя жилами подключаются к терморегулятору лишь одним концом, второй же конец при этом может оставаться в любом удобном месте.
Заказывая теплый пол, нельзя забывать и о выборе подходящего терморегулятора.
Без этого устройства достичь желаемой температуры пола попросту не получится. Кроме того, терморегулятор поможет намного сократить затраты на электроэнергию.
Всего же существует три разновидности терморегуляторов.
Модели с ручным управлением. Их особенностями являются простота, дешевизна и минимум функционала. Весь их интерфейс состоит из клавиши включения и ручного регулятора мощности.
Терморегуляторы с дисплеем. Такие модели интересны возможностью задавать температуру с точностью до градуса. При этом текущая и требуемая температура может отражаться на имеющемся экране. Однако для использования этих возможностей потребуется еще и установка термодатчика.
Термодатчики следует устанавливать на равном расстоянии от близлежащих витков нагревательного кабеля. Если это требование не будет соблюдено, то выставить нужную температуру пола станет невозможным.
Программируемые терморегуляторы. Их возможности позволяют задавать определенную температуру пола на заданный период времени. К примеру, с их помощью можно автоматизировать отключение теплого пола в дневное время на рабочей неделе. Кроме того, некоторые модели подобных терморегуляторов могут управлять сразу несколькими зонами теплых полов.
Инструкция по монтажу инфракрасного пола
Инфракрасная система обогрева является наилучшим вариантом для такого напольного покрытия, как линолеум.
Первым этапом монтажа является установление границ, где будет проложен обогрев пола. Места под мебелью и бытовой техникой сразу необходимо исключить. Чтобы было меньше точек, куда будут подключаться провода, пленка выкладывается по всей длине комнаты.
Под полом могут проходить электрические кабели, которые должны быть на расстоянии на менее 5 см от инфракрасной пленки. Если это трубы или камин – то не менее 20 см.
Следующий этап – это нарезка пленки по нагревательным полосам. Они созданы для того, чтобы внутренняя структура инфракрасной системы не нарушилась. Когда пленка разделана на части, на нее крепят контактные зажимы (они должны располагаться в месте двухслойной пленки и медных полос, по которым проходит ток). С помощью молотка или других подручных средств в отверстие вставляется люверс.
Далее производится изоляция срезов инфракрасных контактных полос. К наконечнику проводятся медные провода, зажимаются и изолируются с помощью гидроизоляционной полосы. Элементы пленки крепятся параллельно друг другу, чтобы они ни в коем случае не накладывались.
Максимальная нагрузка на терморегулятор не должна превышать показатель в 3500 Вт. Здесь стоит учитывать не только элементы электрического обогрева, но и прочие электрические аппараты, которые подключены к той же сети
Бывают ситуации, когда общая мощность системы превышает лимит в 3500 Вт. В таком случае вам потребуется монтировать отдельную проводку электрических кабелей с автономным выключателем, чтобы убрать большую нагрузку с основной электропроводки
Здесь важно использовать магнитный пускатель
После работ с пленкой проводится укладка изолирующего материала с теплоотражающим слоем. Такой материал крепится на скотч. Сверху производится укладка нагревательных элементов. Они должны располагаться медными полосами вниз.
Правила укладки нагревательных элементов:
- прикрепляются только на прозрачную кайму;
- нагревательный элемент должен располагаться на расстоянии не менее 0,5 см от того участка, по которому проходит медная проводка;
- главные провода должны быть проведены под плинтус;
- чтобы изоляция легла в один уровень с полом, необходимо сделать вырезы для утолщенных участков.
После проделанных этапов работы систему нужно детально проверить
В первую очередь стоит обратить внимание на качество изоляции проводов и их крепление. Далее нужно исключить возможность возникновения коротких замыканий в системе, а при необходимости, исправить неполадки
Тестировать систему нужно до того момента, когда будут полностью исключены вероятные сбои или неисправности элементов обогрева пола
Далее необходимо прикрепить датчик температуры к терморегулятору. Такая процедура проводится с помощью скотча, а крепление выполняется в месте, где нет нагрева. Затем включается терморегулятор и выжидается небольшое количество времени, чтобы понять, правильно ли он функционирует. Если все выполнено верно, то рукой можно прочувствовать проступающее тепло.
Если вся система работает исправно, то она накрывается специальным материалом, который регулирует выделение пара. Материал крепится на скотч. Сверху укладывается листовая фанера или ДВП. Они крепятся к основанию с помощью шурупов и выполняют функцию выравнивания пола.
Фанера должна располагаться таким образом, чтобы ее крепления попадали на прозрачную часть инфракрасной пленки и не задевали медную прокладку. Крепления должны располагаться не ближе, чем 0,5 см от изолированных частей пленки, по которым проходит электричество.
В зависимости от основания на которое укладывается теплый пол, технология его монтажа может несколько отличаться:
- Укладка на деревянный пол.
- Укладка на бетонное основание.
Подобрав линолеум с оптимальными техническими характеристиками (в меру плотный, достаточно эластичный, который не подвержен деформации из-за высокой температуры), стоит правильно уложить его, исключив варианты неровной поверхности, которая может получиться в итоге.
Расстелив линолеум на включенную систему обогрева, стоит выждать несколько дней, чтобы он принял естественную форму. Первоначально закреплять его не нужно
Далее выполняется крепление с помощью клеевой мастики или двухстороннего скотча. Мастика в этом случае будет в приоритете, так как с ней пол будет более равномерным.
Виды теплых полов
Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.
Электрический пол под плитку
Подогрев на основе воды
В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.
Водяной теплый пол
Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.
Принцип действия водяного теплого пола
Нагрев при помощи кабеля
Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.
Монтаж кабельного теплого пола
Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.
Нагревательный кабель
ИК пол
Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.
ИК теплый пол под ламинат
Таблица. Сравнение характеристик разных систем.
| Характеристика | Водяной пол | Электрический пол |
|---|---|---|
| Наличие ЭМИ | Нет | Возможно, в зависимости от типа кабеля |
| Возможность обустройства в многоквартирных домах | Только в новостройках при наличии отдельного подключения | Да |
| Быстрое управление настройками | Нет | Да |
| Зависимость от сезона отопления | Да – в квартирах и нет – в частных домах | Нет |
| Сроки монтажа | Длительные из-за необходимости заливки стяжки | Короткие |
| Возможность укладки любого финишного покрытия | Да | Определенные типы покрытий нельзя класть поверх электрического пола |
| Простота ремонта | Сложный ремонт | В случае с ИК полами – быстрый ремонт |
Цены на электрический теплый пол «Теплолюкс»
электрический теплый пол теплолюкс
Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.
Утепление пола
В частном доме около 40% тепловых потерь происходят из-за недостаточно утепления горизонтальных поверхностей у фундамента здания. При длительной эксплуатации это может привести не только к снижению температуры в зимний период, но и к возникновению сырости, плесени и грибка. Для предотвращения этого необходимо выполнить комплекс мер, которые помогут в корне исправить сложившуюся ситуацию.
В качестве альтернативного решения проблемы специалисты рекомендуют применять несколько мер по их предотвращения. В первую очередь – требуется утеплить поверхность пола . Для этого необходимо использовать 2 вида материала:
- Теплоизоляционный. Он должен обладать низким коэффициентом теплопередачи, быть прост в обработке и монтаже. Для этой роли лучше всего подходят полимерные составы – пенополистирол и подобные ему материалы.
- Защитный. Теплоизоляция не обладает должным показателем механической прочности. Поэтому для защиты ее от возможных повреждений можно установить листы гипсоволокна, толщиной до 10 мм.
Однако монтаж подобной системы не будет способствовать повышению температуры. Поэтому для создания комфортного микроклимата следует установить энергосберегающие теплые полы. О них нужно рассказать подробнее.
Ведущие производители тёплых электрических полов
Качество любой продукции напрямую зависит от производителя. Не являются исключением и тёплые электрические полы
Чтобы приобрести качественную и надёжную систему, обратите внимание на:
- Devi, производителя из Дании. Компания уже длительное время выпускает греющий кабель, предоставляя ему 20-летнюю гарантию. В случае выхода системы из строя, всегда можно обратиться за помощью в сервисный центр, специалисты которого смогут бесплатно устранить возникшую проблему;
- Caleo. Изготавливается на территории Южной Кореи. Производитель предлагает ИК-плёнку;
- REXANT. Российский производитель занимает одну из лидирующих позиций на территории СНГ. Предлагает тёплый электрический пол под различные виды напольного покрытия;
- Теплолюкс. Это отечественная компания, предлагающая кабель, термоматы и инфракрасные плёнки, предназначенные для устройства тёплого электрического пола. Вся продукция отличается высоким качеством и поставляется за рубеж;
- Ensto. Финская продукция может использоваться для устройства электрического тёплого пола в помещениях с неблагоприятными условиями эксплуатации;
- Unimat. Предлагаемый южнокорейской компанией инфракрасный тёплый пол может использоваться для отопления бани и сауны. Применяемые для его изготовления карбоновые стержни не боятся влаги, имеют 20-летний гарантийный срок эксплуатации;
- Rehau. Немецкий производитель – один из безусловных лидеров рынка. Выпускает качественную долговечную продукцию.
Devi – всегда отменное качество.
Принцип действия кабельных электрических полов
Работа с кабельными электрическими полами основана на повышенном сопротивлении. Проходя по теплопроводу (резистивному кабелю), электрический ток преобразуется в тепловую энергию. Резистивные кабели могут быть одно- и двухжильными с различными геометрическими параметрами. Частным случаем кабельного пола являются нагревательные маты, где нагревательный кабель меньшего диаметра крепится к сетке из стекловолокна.
Общие эксплуатационные характеристики
Свойства электрического теплого пола зависят от типа используемого в производстве кабеля. Генерируемая мощность может варьироваться в широких пределах: 10 — 200 Вт/м2. Это позволяет использовать их как основной и дополнительный источник тепла.
Технология монтажа пола и установки термодатчиков
Схема монтажа датчика температуры зависит от типа используемого кабеля. Предлагаем ознакомиться с технологией проведения работ с использованием одно- и двухжильных проводов.
Применение одножильных проводов
Установка осуществляется в следующем порядке:
| Иллюстрация | Описание действия |
 | На выбранном участке вырезается место для установки термостата, а также паз для торцов секции нагрева и датчика температуры. Место выбирают на стене в удобном месте на расстоянии более 30 см от пола с учетом расстановки мебели. Если работы проводятся в ванной или другом помещении с повышенной влажностью, термостат следует размещать вне помещения. Питание подается на место установки терморегулятора с учетом силы тока теплого пола. |

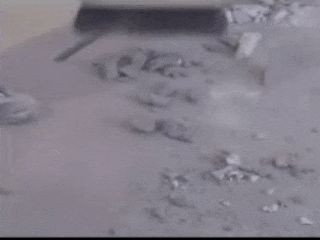

 | Готовится основа. Грязь удаляется. Проверяется целостность поверхности. При необходимости выровняйте основание. Наносится слой грунтовки. После высыхания состава на поверхность наносится разметка для выбора участков, где монтажные работы производиться не будут. От стен должно отступать не менее 5 см. |
 | Теплоизоляция подходящей толщины укладывается в зависимости от расположения пола. Теплоизоляцию можно крепить любым клеем, не нарушающим целостность утеплителя. |
 | Монтажная лента крепится с интервалом 0,5 – 1 м в зависимости от выбранного шага укладки кабеля. При креплении ленты к основанию недопустимо нарушать целостность гидроизоляционного ковра. |
 | Монтаж отопительного контура начинается с подключения монтажного конца к месту установки терморегулятора. Коннектор и первая часть фиксируются монтажной лентой. Настройка выполняется в соответствии с выбранной формой. Максимально допустимое отклонение от выбранного шага составляет 10 мм. |
 | Датчик температуры установлен. Между ней и стеной должно быть 50 – 60 см. Система подключается к термостату. После подключения к источнику питания около одной минуты проверяется работоспособность. Сверху заливают стяжку или укладывают листы, которые будут защищать контур при последующей эксплуатации. |
Использование двужильных проводов
Монтаж системы с двухжильным проводом осуществляется в аналогичной последовательности. Основное отличие заключается в порядке подключения датчика температуры. В этом случае к термостату подключается только один конец отопительного контура. Это следует учитывать, приступая к монтажным работам.
Более подробно технология устройства пола с использованием двухжильного кабеля и подключением терморегулятора представлена в следующих видеороликах:
Применение нагревательных матов из сетки и кабеля
Монтажные работы выполняются в следующем порядке:
| Иллюстрация | Описание действия |
 | Место для установки термостата выбираем на высоте выше 30 см. Требования к размещению аналогичны требованиям к другим подобным системам. Сверлим пазы в стене и на полу. Последний следует использовать для размещения датчика температуры, первый — для датчика и концов матов. |
 | Подготавливаем основу. Выносим мусор. Грунтуем поверхность для улучшения адгезионных свойств. Выполняем разметку основания для обозначения места укладки матов. Оставляем 5 см от стен и 10 см от других утеплителей. |
 | Раскладываем коврики, ориентируемся на разметку и следуем ранее выбранной схеме. При необходимости обрежьте лишние детали. Перекрытие элементов не допускается. Проверяем работоспособность выложенных матов, контролируя сопротивление. |
 | Подключаем систему к датчику температуры, руководствуясь руководством пользователя. |
Более подробно порядок выполнения монтажных работ можно увидеть в следующем видео:
Какой теплый пол лучше
С одной стороны, оба вида систем – и водяные, и электрические – имеют одинаковые плюсы использования. Это хороший прогрев поверхности пола с возможностью регулировки температуры за счет термостата и создание уюта в доме. За счет любой системы теплого пола удается создать оптимальный микроклимат в помещении.
Теплый пол под плитку
Но у каждой из систем есть и свои недостатки, а вероятность использования их будет зависеть от того, в каких условиях планируется эксплуатация оборудования. Например, в многоквартирном доме водяные полы не устанавливаются по вышеописанным причинам. Исключением являются новостройки с дополнительными выводами из системы отопления, к которым и подключаются трубы водяного пола. И в старых домах лучшим вариантом обустройства подогрева полов будет всегда электрическая система. В частном же доме можно укладывать и водяной подогрев, особенно если имеется автономная система отопления жилища.
Достоинства и недостатки различных конструкций теплых полов
К минусам водяной системы подогрева относятся:
- необходимость регулярных осмотров и профилактики;
- создание хорошего гидроизоляционного слоя;
- высокие цены на материалы и дороговизна самой работы;
- полы могут греться только тогда, когда включен отопительный котел, что не всегда удобно в летнее время.
Укладка теплого водяного пола
Выбирать из электрических систем также нужно по определенным критериям. Например, ИК полы не создают электромагнитного поля, что актуально для тех, кто особо внимательно относится к своему здоровью. Такие полы будут актуальны и в помещениях, где имеется много мебели, ведь они устанавливаются только под свободную от нее площадь. А это – экономия материалов и денег.
К плюсам любой электросистемы можно отнести также возможность включения подогрева в любой момент – они не зависят от работы дополнительного оборудования. А сроки службы у электрополов велики и достигают 50 лет без лишнего внимания со стороны владельца.
Темоплёнки с инфракрасным излучением дают оздоровительный эффект
Электрический теплый пол
Теплый пол, обогреваемый электричеством — весьма популярная система отопления для загородного дома. Его главные компоненты — греющий кабель и терморегулятор, который управляет всей системой.
Есть два варианта монтажа греющего кабеля — либо закладывается в цементно-песчаную стяжку или непосредственно под напольное покрытие. Наиболее часто в данном случае в качестве напольного покрытия используется плитка, но возможны и другие материалы.
Важное преимущество электрического теплого пола заключается в простоте его исполнения. Спроектировать и собрать его может любой опытный домашний мастер
Особенности системы
После укладки греющего кабеля и финишного напольного покрытия, вся поверхность пола превращается в своеобразный обогреватель, источник приятного и мягкого тепла, комфортный для босых ног. Стоит отметить, что воздух в комнате при этом не пересушивается, как это происходит при использовании электрических обогревателей многих моделей.
В состав системы электрического теплого пола в коттеджах традиционно входят:
- греющий кабель необходимой длины;
- управляющая автоматика — датчик температуры и термостат, выключающий обогрев при достижении заданной температуры;
- элементы крепления, использующиеся при монтаже;
- теплоизолирующие материалы.
Основой системы электрического теплого пола является греющий кабель. Он состоит из нескольких секций, снабженных специальными муфтами для соединения, двухслойной изоляцией и защитным экраном.
Все соединительные элементы выполняются из материалов, не поддающихся коррозии. Срок службы кабеля по гарантии составляет 15 лет, но имеются и более долговечные кабели, включая бронированный и экранированный. Они отличаются высокой надежностью и долговечностью.
Система управления и возможность автоматизации работы
Удобство любых систем, работающих на электричестве, заключается в возможности широкого спектра регулирования, включая автоматическое управление. Этими же возможностями обладает и электрический теплый пол.
В системах попроще используют термостаты, в которых температура задается вручную, плавно или дискретно, то есть без возможности программирования. Такие системы вполне логично и естественно использовать в домах, предназначенных для постоянного проживания. В любое время хозяева могут вмешаться в работу системы и выставить желаемую температуру.
Программируемые термостаты поддерживают и регулируют температуру автоматически, по заданному алгоритму. Такие системы удобны, если в загородный дом или на дачу приезжают время от времени.
