Строим теплицы из трубы 25х25 мм: 5 важных моментов

Чертеж – что нужно учесть

Рисуя чертеж необходимо учитывать, что профильная труба обычно реализуется стандартных размеров: 3, 4, 6, 12 м. Уточнив у продавца данный момент, необходимо отталкиваться от него. Это позволит сэкономить на материале. Точнее, сократить количество обрезков и излишков. Например, можно сделать теплицу длиной в 6 м, а шириной – в 4 м. Выбрав высоту 2 м, трубу получится нарезать без излишков и для вертикальных стоек.

Внимание! Толщина металла и внутренний диаметр играют значительную роль. Для стоек и основных деталей лучше выбрать 20*40 мм, а для соединительных – 20*20 мм. Чертеж будет формироваться из таких составляющих каркаса:

Чертеж будет формироваться из таких составляющих каркаса:

• основание;
• вертикальные стойки;
• верхняя обвязка;
• крыша;
• дверь, окна;
• дополнительные укрепления (распорки).

В чертеже необходимо учесть, на каком расстоянии потребуется проставить вертикальные стойки. Согласно стандартам, рекомендуется выбрать параметр 1 м. Если же планируется накрывать его пленкой, допустимо сократить до 60 см. Это позволит понизить нагрузку на материал и продлить период его службы.

Если возникла необходимость оставить большее расстояние, например, при прорисовке лицевой части, потребуется дополнительно укрепить трубы. Это можно сделать при помощи диагонально вставленной трубы между вертикальными распорками.

Чертеж теплицы с двускатной крышей

Каркас крыши формируется по стандартной строительной технологии, потому в чертеже потребуется отразить:

• две равные балки от каждой стенки на расстоянии, равном промежутку между стойками;
• балки на каждом скате потребуется соединить между собой в плоскости ската;
• противоположные балки соединить. Получается своеобразная «ферма».

При составлении чертежа необходимо учесть будущие места стыков поликарбоната.

Несколько отличным будет подход, если теплица арочная. В виду необходимости согнуть трубу под нужным углом, нужно четко понимать, какая высота получится в наивысшем месте, чтобы зря не расходовать пространство или чтобы оно было достаточным для осуществления ухода за растениями. Например, чтобы получить в центре теплицы высоту порядка 2 м, потребуется профиль в 12 м (или два по 6 м, соединенных в центре). Установить их нужно на расстоянии порядка 4 м (ширина теплицы). Количество дуг стоит прорисовывать исходя из варианта для обшивки и ожидаемой нагрузки. В среднем, расстояния в 0,6 – 1 м будет достаточно.

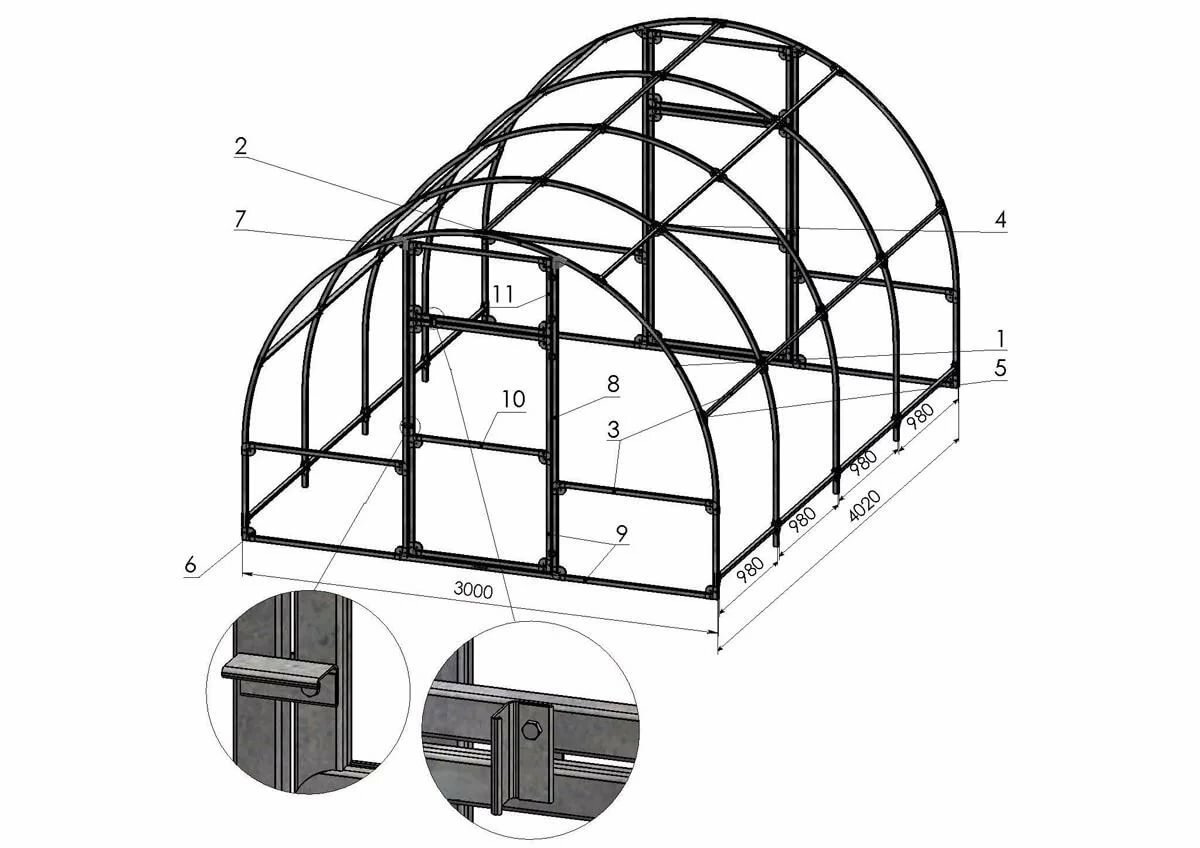

Чертеж арочной теплицы из профильной трубы

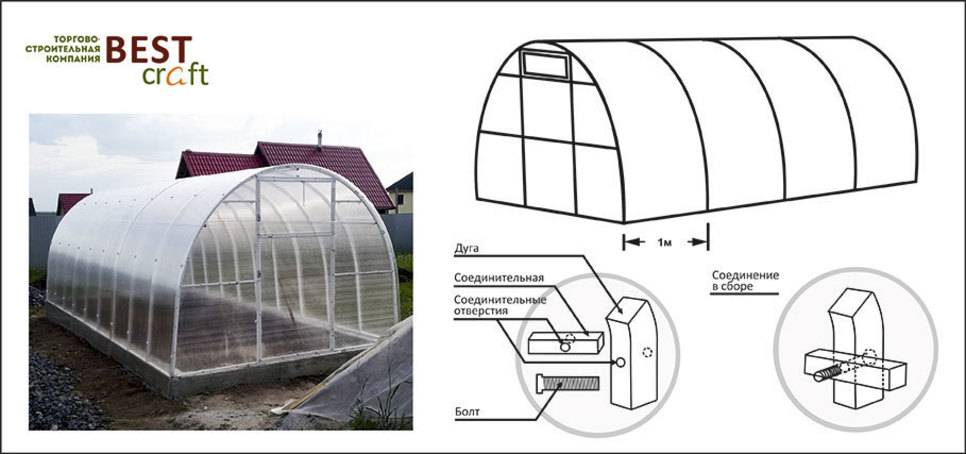

Между собой каждая пара дуг будет соединена, а также потребуются профиля на каждую сторону для закрепления конструкции. На фронтонах с учетом двери и окон, нужно также прорисовать дополнительные распорки.

Не стоит забывать, что профильную трубу можно нарезать любыми деталями и сложить требующуюся конструкцию. При желании, например, можно сделать треугольную, односкатную, даже шарообразную теплицу.

Двускатные и арочные крыши

Какой вариант кровли лучше выбирать для крыши теплицы? Ответить однозначно на этот вопрос не подучится. Это зависит от определенных параметров участка. Двухскатные кровли теплиц представляют собой сооружения, которые выполняются с двумя скатами, расположенными под разным углом. Их соединение осуществляется в коньке. Наклон скатов обычно равняется 30 градусам. Он выбирается в зависимости от освещения и климатических условий. При сооружении скатов следует учитывать, что зимой снег должен свободно скатываться с крыши.

Такие кровли имеют стандартную ширину – от 3 до 3,5 м. В случае с отапливаемыми теплицами этот показатель зависит от выбранного способа обогрева. Крыша-матрешка является одной из конструкций, которые убираются зимой. В некоторых случаях после завершения сезона убирается только центральная часть теплицы. Крыша обладает формой арки. Покрывают ее поликарбонатом.

Арочные крыши достаточно популярны. Их можно использовать для сооружений разного размера и высоты. Такие кровли являются стандартными для многих парников. Устройство арочных крыш отличается максимальной простотой. При их устройстве нет необходимости в устройстве сложной системы стропил. Обычно для этого используются профили из алюминия, покрываемые сверху поликарбонатными листами.

Крыши Митлайдера являются довольно интересными сооружениями, имеющими двускатную кровлю в форме арки. В центре части крыши скрепляются ступенчатым методом. Северный скат кровли выполняется более крутым. Система стропил такой крыши отличается от других. Здесь устанавливаются опорные балки, находящиеся на разном уровне.

На коньке фиксируются детали северного ската. Для южного высота каждого элемента выполняется на 45 см ниже. Благодаря этому можно устроить хорошую систему вентиляции с монтажом форточек. Устройство такой крыши обеспечивает исключение перегрева теплицы.

Как сделать чертеж теплицы из поликарбоната размерами 3х6

Парники размерами 3х6 – наиболее частое явление на современных дачных участках.

Поставить их можно всего за неделю, подчинив работу следующим правилам:

• Реализация чертежа;
• Выбор материалов;
• Осуществление строительных работ.

Не последнюю роль играют и габариты, которые выделены не случайно. Именно они считаются наиболее подходящими для средних участков в 5-10 соток.

В них можно:

• Устроить оранжерею;
• Обеспечить благоприятные условия для редких растений;
• Разбить пространство на сектора и выращивать совершенно разные культуры;
• Обеспечить грамотное распределение вентиляции, полива и т.д.

Конечно, существуют и исключения, когда размеры парника приходится корректировать. Здесь домовладелец должен ориентироваться на собственные предпочтения и возможности. А для того, чтобы сделать действительно маленький шедевр, нужно посмотреть обучающие видео. С ними строительство будет идти на порядок легче.

Готовая теплица из круглых труб: эксплуатационные характеристики

Как только процесс монтажа парника завершен, его необходимо тщательно осмотреть. Для начала надлежит убедиться, что отсутствуют сварные швы, иначе прочность конструкции оставит желать лучшего. Объясняется это тем, что под воздействием внешних факторов все швы изнашиваются. В результате этого жесткие элементы теряют свою прочность

После этого все внимание переключается на входную группу

Увеличить продолжительность использования двери теплицы поможет крепление, основанное на болтах. От иных опций лучше оказаться в силу двух обстоятельств.

Не стоит забывать, что окна и дверная группа может со временем провиснуть. Избежать подобного развития событий помогает болтовой вариант крепления.

Среди других элементов конструкции, осмотр которых носит обязательный характер, выделяют:

• Качество прилегания поликарбонатных листов к поверхности;
• Выбор в пользу монтажных лент позволяет свести к минимуму вероятность повреждения сотовой структуры при установке;
• Наличие усиливающих раскосов, расположенных в торцевой части;
• Наличие поперечных усилителей прочности, локализованных в средней части парника.

Предварительная подготовка к работам

Прежде чем приступать к изготовлению теплицы из профильной трубы своими руками, стоит обратить внимание на некоторые дополнительные условия вашего участка. В частности, может иметь значение тип почвы

Предпочтительнее устанавливать теплицу на сухой почве, где не скапливается избыточная влага, которая может влиять на несущие конструкции. Оптимально устанавливать парник на песчаных грунтах, в отличие от глинистых, склонных к заболачиванию.

Имеет значение и расположение теплицы относительно сторон света. Так, лучше всего, чтобы длинная сторона была обращена к югу, чтобы в теплицу проникало как можно больше солнечных лучей, которые не будут отражаться от поликарбонатных листов.

Для того чтобы тепло не выходило из теплицы слишком быстро, и в ней было удобно перемещаться, входную дверь обычно располагают в торцевой части. По стандартам, ширина двери должна быть не уже 70-80 см, а вот высота ее напрямую зависит от размеров самой теплицы.

Каркас для сооружения парника из профильной трубы своими руками нужно располагать на ленточном или столбчатом фундаменте, тип которого будет зависеть от типа грунта. В любом случае, с участка под фундамент нужно убрать мусор и снять верхний слой почвы.

Изготовление и установка стоевых деталей

Стойки для теплицы можно сделать из отдельных отрезков трубы, порезанных в размер и с зарезанными углами. Но лучше выполнить несложные операции и просто загнуть их из длинной плети. Для этого надо разметить середину плети, болгаркой сделать угловой вырез и согнуть трубу до нужного угла в 60 °.

Затем отмеряют от краев профиля 1700 мм и выполняют вырезы. Загибают профиль вовнутрь до угла 30 °. Теперь остается проварить места вырезов.

При больших зазорах используют закладные из проволоки или электродов

При сварке надо обращать внимание на соблюдение диагоналей и правильное горизонтальное расположение всех плоскостей

Для этого лучше выполнять сварку на ровной поверхности. Если деталь получилась с небольшим «пропеллером» – не беда, ее легко выровнять.

Далее выполняют сборку всех 7-ми основных деталей. Лицевая и тыльная деталь сразу делается с перемычками, форточками и дверью. Эти детали устанавливают первыми, закрепляя каждую на свое место и приваривая к закладным.

Коротко о главном

Парники помогают уберечь растения от внешней среды, ветра и морозов, увеличить количество света и тепла, что приведёт к хорошему урожаю.

Парники продают готовыми, но их легко сделать своими руками. Их можно собрать даже их имеющихся в хозяйстве ненужных стройматериалов.

Парник состоит из каркаса, на который натягивают плёнку

При выборе последней важно учесть, чего именно не хватает растениям – тепла, солнца, или их, наоборот, нужно защитить

Закрепить плёнку на каркасе можно разными способами: зацепить зажимами, прибить гвоздями, прижать сеткой или верёвкой. Зажимы легко сделать самостоятельно из ненужной трубы.

Оценок 0

Подкормки рассады

Если у нас хороший грунт, то подкормки можно сделать только по мере необходимости. Если мы видим, что растение очень бледное, то это скажет нам о недостатке азота. Можно использовать азотные удобрения (мочевину, аммиачную селитру), но лучше использовать небольшую концентрацию удобрения при поливах, поливать не просто водой, а с небольшим содержанием элементов питания, из расчета на 1 литр воды чайную ложку комплексного минерального удобрения. Томаты очень отзывчивы на фосфор и калий, поэтому обязательно нужно делать периодически вытяжку из суперфосфата и делать подкормку только одним фосфором.

Краткий обзор популярных модификаций

Наиболее популярны и эффективны с точки зрения производительности следующие виды теплиц:

• односкатные;
• двухскатные;
• арочные;
• многоугольные;
• каплевидные.

Виды теплиц по форме

Любая из этих конструкций имеет свои плюсы и минусы, поэтому необходимо рассмотреть каждый вариант.

Парники с односкатной крышей

Для теплицы с односкатной крышей нужно меньше материала, зачастую ее пристраивают к уже готовым стенам дома, гаража или сарая. Это значительно облегчает монтаж, а сама конструкция характеризуется хорошей теплоизоляцией.

Простая односкатная теплица

Теплицы с двускатной крышей

Конструкция двухскатной теплицы является наиболее популярной. Внешне она напоминает обычный домик, крыша которого выполнена из двух скатов, а стык скрыт коньком. Главным достоинством является большая площадь, дающая возможность без проблем выращивать высокорослые культуры. Стоит отметить хорошую светопропускную способность и простоту монтажа вентиляции.

Подробный чертеж двускатной теплицы

Арочные сооружения для закрытого грунта

Основной особенностью арочной теплицы является крыша, имеющая форму дуги или арки. Она препятствует накоплению снега в зимний период, что снижает нагрузку на конструкцию. Можно выделить хорошую устойчивость к сильному ветру и широкую область применения. Чертежи теплиц арочной формы могут предполагать разные размеры, что дает возможность использовать их и на обычном дачном участке, и в промышленных масштабах.

Минусом арочной формы является сложное устройство вентиляции и невозможность остекления. Для такого каркаса идеально подходит поликарбонат и пленка.

Арочная теплица средних размеров

Купольные и каплевидные постройки для выращивания растений

Многоугольная форма используется не так часто, как предыдущие, но её характеристики довольно хороши. Она пропускают достаточно солнечного света и имеет много полезной площади, что позволяет выращивать все виды культур. Стоит отметить и красивый внешний вид, благодаря которому такую конструкцию можно органично вписать в любой ландшафтный дизайн.

Чертежи теплиц с большим количеством углов весьма замысловаты и многим непонятны. Это является самым главным недостатком. Для строительства необходимо много материала, что в конечном итоге приводит к высокой себестоимости.

Купольная форма обеспечивает растения максимумом света

Она обладает достаточной прочностью, хорошо пропускает солнечные лучи, имеет высокую теплоизоляцию. Из недостатков можно выделить сложность конструкции и монтажа, но с учетом всех преимуществ, приложенные усилия окупятся сполна.

Теплица каплевидной формы

Каплевидная форма каркаса – схема

Как сделать арочную теплицу самостоятельно?

Хочу предложить ещё один способ, как сделать арочную теплицу, но он пожалуй самый сложный в изготовлении. В цене тоже не из дешевых. В такой конструкции можно садить много растений на продажу.

1. Для начала бурим и заливаем столбики 50х25 глубиной 1 м. по периметру. Делаем это с помощью шнурки натянутой по углам. На них привариваем накладные пластины. Выравниваем нивелиром одинаковую высоту.

2. Сверху накладных, также по периметру, укладываем трубы 40х20 и привариваем к ним. Только не забудьте, проверить диагональ основания теплицы.

3. Далее заготавливаем арки из 6 метрового профиля с жесткостью из перемычек и основанием. Для экономии допускается сделать дуги таким способом, чтобы в последствии стыки поликарбоната крепились на металл 40х60, а середина 20х20.

4. Устанавливаем на основание теплицы вертикальные столбики, высотой около 2 метров с расстоянием между собой 700 мм. На них привариваем изготовленную арку.

5. Для жесткости конструкция навариваем перемычки. Но делаем это не только по всей длине вертикальных стоек, но ещё и вдоль всех наших ферм. Соединяя их между собой.

6. Также варим перемычки между углами основания арки и стойки.

7. Чтобы конструкция не была шаткая, нужно по углам приварить раскосы и залить фундамент по всему периметру. Также для надёжности в середине строения можно залить столбы с закладными.

8. Теперь с одной стороны торца варим и устанавливаем двери, а с другой окна для вентиляции. Всю конструкцию красим в любой цвет, какой вам нравится.

9. Вот наконец и дошли до поликарбоната. Начинаем крепить с крыши. Соединяем листы между собой стыковочным профилем. Чтобы легче, было закрутить их, пользуемся двумя досочками, на которые можно положить стремянку и спокойно ходить по ней.

10. После арок зашиваем торцы и бока теплицы.

11. Ну и в завершении хотелось бы предоставить чертёж этой чудо теплицы.

Надеюсь с теплицами всё понятно, выбирайте любую и стройте. Хорошего вам урожая.

Всем доброго времени суток.

Когда вы решаетесь на строительство парника, то в первую очередь встает вопрос: какой материал использовать? В этой статье я решил сделать обзор самостоятельного изготовления теплицы из прочной профильной трубы. При помощи нее можно сделать надежный каркас, который прослужит много лет.

В интернете можно найти множество советов по сборке сооружения, но большинство специалистов описывают процесс изготовления из трубы, но не профильной.

Несмотря на небольшую массу, этот материал является достаточно прочным. Если предполагается сделать арочную теплицу, то рекомендуется использовать профиль 40×20. Для перемычек лучше подойдет труба с размерами 20×20.

Преимущества профильной трубы

• Долговечность.
• Большой выбор покрытия.
• Простое крепление.
• Легкая сборка.
• Возможность сделать конструкцию любой формы.

Единственной сложностью может быть сгибание материала. В этом случае нужно точно согнуть одну трубу, после чего использовать ее в качестве шаблона. Предварительно ее нужно заполнить песком.

Нужно ли делать фундамент?

Для лёгкой переносной сезонной теплицы будет достаточно устойчивого основания из деревянного бруса. Для более капитальной, предназначенной для холодного времени года или просто большой – понадобится фундамент. Закладку ленточного фундамента для теплицы из профильной трубы рекомендуется производить с соблюдением нескольких обязательных этапов.

В траншею глубиной 40 см и шириной в 20 см нужно уложить гравийную подушку толщиной около 5 см и разровнять её. Над поверхностью земли устанавливается опалубка для цокольной части. На гравийную подушку вертикально установить отрезки более толстой профильной трубы, которые впоследствии будут находиться над верхней частью фундамента. К ним будет крепиться основание каркаса

Важно, чтобы эти колышки не касались почвы – это предотвратит скорое разрушение от коррозии. Устанавливать нужно примерно на расстоянии метра один от другого, а в углах – по паре. Залить фундамент вместе с цоколем и оставить до затвердевания на положенное время, накрыв плёнкой

Когда фундамент приобретёт окончательную прочность, на него нужно прикрепить основание. Проще и надёжнее всего – приварить его к установленной заранее в фундамент арматуре

Залить фундамент вместе с цоколем и оставить до затвердевания на положенное время, накрыв плёнкой. Когда фундамент приобретёт окончательную прочность, на него нужно прикрепить основание. Проще и надёжнее всего – приварить его к установленной заранее в фундамент арматуре.

Особенности сборки каркаса х2

Каркас из профильной трубы можно собрать при помощи крепежа и сварки. Сварное соединение более прочное, не расшатывается. Крепёж позволяет демонтировать теплицу на зиму или по иной причине. Для основания, передней и задней стенки, каркаса основания инженеры рекомендуют брать более толстую трубу. Для промежуточных опор и дополнительных рёбер жёсткости – более лёгкую.

1. Собирать нужно начинать с задней торцевой стенки.
2. Затем собрать переднюю торцевую стену.

Важно!

Обязательно следует измерить длину диагоналей в получившихся рамках. Диагонали должны быть строго равны. Это единственный надёжный метод проконтролировать прямоугольность конструкции.

1. Установить переднюю и заднюю стенки, тщательно выровняв их вертикально при помощи отвеса.
2. Затем установить вертикальные рёбра жёсткости вдоль боковых сторон. Их следует крепить с шагом 1 м к основанию и арматуре фундамента.
3. Закрепить верхнюю часть каркаса – параллельно основанию, соединив вертикальные опоры.
4. После скрепить коньком верхушку крыши.
5. Крышу рекомендуется усилить дополнительными направляющими, для более надёжного сопротивления покрытия нагрузкам.

Как согнуть трубу?

Если теплица не очень большая и при её проектировании были учтены размеры стандартных отрезков трубы, то вертикальные опоры для крыши и стен можно сделать не отрезая трубу – из целых кусков. Чтобы согнуть трубу на нужный угол в месте примыкания крыши к стене, нужно отмерить и на этой высоте сделать надрез болгаркой. Надрезанную трубу легко согнуть на нужный угол, приложив небольшое усилие. Сгиб следует закрепить сваркой.

Оцинкованный профиль для теплицыПрочность теплицы из поликарбоната, ее устойчивость и долговечность во многом определяются типом каркаса….

Сварочные работы

Сварной каркас прочнее собранного при помощи крепежа

Особенно важно хорошее соединение частей каркаса для теплицы, которая подразумевает круглогодичное использование. Для изготовления каркаса из профильной трубы достаточно минимальных навыков работы со сварочным оборудованием. Чтобы конструкцию не повело, сваривать детали нужно как бы прихватывая, не делая длинных сварочных швов

Чтобы задняя и передняя стенки были идентичны, сварочные работы можно выполнять одновременно, положив их друг на друга и закрепив при помощи струбцин

Чтобы конструкцию не повело, сваривать детали нужно как бы прихватывая, не делая длинных сварочных швов. Чтобы задняя и передняя стенки были идентичны, сварочные работы можно выполнять одновременно, положив их друг на друга и закрепив при помощи струбцин.

После выполнения монтажных работ – закрепления основания к арматуре, установки передней и задней торцевых стен, боковых рёбер жёсткости и окончательного скрепления каркаса горизонтальными направляющими, следует произвести антикоррозионную обработку. Для этого нужно металлической щёткой очистить сварочные швы от окалины и покрыть весь каркас антикоррозионной грунтовкой. После можно покрасить в любой понравившийся цвет.

Важно!

Тщательно зачищать сварочные швы и торцы отрезанных труб нужно ещё и для того, чтобы не повредить покрытие острыми металлическими заусенцами.

Место установки и рекомендуемые размеры

Само собой, понятно, что парник должен стоять на сухом месте с таким расчетом, чтобы ветровая нагрузка на него была минимальной. Кроме того, желательно, чтобы один из его скатов был обращен к югу. Парники тоннельного типа рекомендуется возводить следующих габаритов:

• высота – до 80 см; • длина – до 6 м; • ширина должна составлять не более 100-120 см.

Если парник однорядный, то его ширина рекомендуется около полутора метров, двухрядный – до 220 см, трехрядный 400-440 см. Такая конструкция парника, даже сделанная своими руками, может гарантированно прослужить довольно длительное время.

Базовый комплект оборудования теплиц и тепличных комплексов

При проектировании зимней промышленной теплицы современного типа следует учесть необходимость размещения внутри здания систем и коммуникаций, принимающих непосредственное участие в технологических процессах:

• климатических систем, связанных с вентиляцией, отоплением, озонированием и пр.
• энергообеспечения и освещения;
• систем гидропоники, полива и орошения;
• оборудования для сортировки и охлаждения продукции;
• устройства автоматизации управления и контроля.

Вентиляционную систему принято размещать на крыше и в боковых стенах сооружений. Она представляет собой окна с редукторами на реечной передаче. Для изготовления основных профилей вентиляционных окон целесообразно использовать алюминий.

Поскольку эффективность использования теплиц и тепличных комплексов главным образом зависит от создания благоприятного микроклимата для выращивания сельскохозяйственных культур, проектированию и внедрению климатических систем следует уделить пристальное внимание. В первую очередь это касается организации рационального воздухообмена

Для обеспечения правильной циркуляции воздушных масс внутри сооружения размещают пропеллерные вентиляторы, в тёплое время года выталкивающие горячий воздух через вентиляционные окна для предотвращения перегрева растений

Кроме того, перемешивание воздушных масс позволяет оптимизировать температурный режим и предотвратить появление конденсата

Для обеспечения правильной циркуляции воздушных масс внутри сооружения размещают пропеллерные вентиляторы, в тёплое время года выталкивающие горячий воздух через вентиляционные окна для предотвращения перегрева растений. Кроме того, перемешивание воздушных масс позволяет оптимизировать температурный режим и предотвратить появление конденсата

В первую очередь это касается организации рационального воздухообмена. Для обеспечения правильной циркуляции воздушных масс внутри сооружения размещают пропеллерные вентиляторы, в тёплое время года выталкивающие горячий воздух через вентиляционные окна для предотвращения перегрева растений. Кроме того, перемешивание воздушных масс позволяет оптимизировать температурный режим и предотвратить появление конденсата.

Для регулирования уровня освещённости и экономии энергии в тепличных комплексах устанавливаются термоэкраны. Хорошо себя зарекомендовали приспособления с алюминиевым покрытием, способные обеспечить эффективное охлаждение в жаркий день и сохранить тепловую энергию в ночное время.

Системы озонирования позволяют увеличить содержание растворённого кислорода, оказывающего позитивное влияние на урожайность и качество конечного продукта.

Для профессионального проектирования теплиц с учётом необходимой для эксплуатации инфраструктуры запрашиваются технические условия на подключение объекта к сетям электро-, газо-, водоснабжения и канализации. На основании их показателей проектируются технологические системы и коммуникации, необходимые для нормального функционирования процесса.

Причём помимо расчётных данных по водо- и энергоотведению, учитываются нормативы пожарной и санитарной безопасности, а также регламенты правил землепользования и застройки, утверждённых местным муниципалитетом.

Совокупность всех полученных данных позволяет рассчитать площадь застройки тепличного комплекса или адаптировать запланированную инфраструктуру к имеющемуся участку земли.

Как видим, современные теплицы представляют собой высокотехнологичные объекты с максимально автоматизированным производственным циклом. Строительство такого сооружения требует немалых финансовых вложений, поэтому уже на стадии проектирования следует очень ответственно подойти к выбору исполнителей работ, которые должны не только обладать высоким профессионализмом, но идти в ногу со временем, используя в своей работе последние достижения и разработки профильных институтов.

Выбор профильной трубы

Ассортимент стальных профилей представлен оцинкованными, крашенными, необработанными изделиями. Считается, что трубы с покрытием прослужат дольше. Однако у сварных конструкций в местах соединения защитный слой выгорает, и металл начинает быстро ржаветь. Поэтому выбирать трубы с покрытием нецелесообразно. Необработанный профиль обойдётся дешевле, а покрасить его можно самому после завершения монтажа каркаса.

Ассортимент стальных профилей представлен оцинкованными, крашенными, необработанными изделиями

Если размеры теплицы не превышают 6×2×2 м достаточно трубы с ребром 25 мм и стенкой 2 мм. При больших габаритах выбирается профиль 40×20×2 или 40×40×2 мм. Для горизонтальных стяжек подойдёт труба 20×20×1-1,5 мм.

Стационарное оборудование

Примером габаритной машины, задача которой — гибка алюминиевого профиля по радиусу, является профилегибочный станок. Основные рабочие органы оборудования — стационарные и подвижные ролики, геометрия которых повторяет контур заготовки в поперечном сечении. По числу роликов делятся на группы:

Читать также: Сетка кладочная для чего используется

У первых два ролика вращаются в одном направлении и находятся на одной линии, осуществляя подачу профиля на третий ролик, вращающийся противоположно. Регулируя расстояние между двумя сонаправленными элементами, мастер изменяет радиус сгиба алюминиевой заготовки. Если требуется получить очень малый радиус, выполняют несколько проходов через ролики.

Четырехроликовые станки применяются при гибке профилей сложной формы (круги, спирали и т.п.). Два ролика также неподвижны и сонаправлены, а два других осуществляют изгиб нестандартного изделия. Радиус настраивается своими руками, либо на компьютере при наличии электронного управления.

У станков может варьироваться положение роликов. Оно бывает:

Первые подходят для элементов с большим сечением (высотой до 300 мм), вторые — для небольших заготовок (прокатная продукция) или особо сложных материалов (оконные профили). Теперь — пара слов об устройствах для гибки под углом.

Оконные рамы – почему бы и нет

Оконные рамы, которые остались после установки новых окон, не стоит спешить выбрасывать. Из них можно соорудить весьма занятную конструкцию парникового типа. Для этого потребуется минимум инструментов и приспособлений – сами рамы, немного сосновых досок, крепкий брус, клей и саморезы. Основное ее достоинство то, что она очень хорошо пропускает ультрафиолет, усиливающий требуемый эффект внутри. Сначала сооружается фасад постройки, на который затем крепится оконная рама. Рамы должны беспрепятственно открываться, а верхняя щель между ними закрывается с помощью конька. Отмечается, что установка такой постройки требует довольно значительных временных затрат.

Теплица из ПВХ профиля

Как вариант, самодельный парник можно сделать и из профиля ПВХ. В таком случае каркас получается намного крепче, и форму ему можно придать абсолютно любую.

В таких теплицах внешнее покрытие очень часто изготавливают из стекла, но бывают и другие варианты.

Такой профиль ПВХ аналогичен тому, что устанавливается в окнах, так что устанавливать остекление в парниках из него вполне целесообразно. Причем подобные конструкции могут служить как временным местом для выращивания рассады, так и использоваться в любое время года.

Тем не менее, подобные конструкции доставляют намного больше хлопот в плане самостоятельной сборки, да и цена на комплектующие значительно выше. Так что это, скорее, предмет роскоши.

Какой бы вариант вы ни выбрали, надеемся, что наш материал поможет вам в реализации всех задумок.

Необычный потенциал вегетария

Гео-Теплица новые технологии — прогресс выращивания растений в закрытом помещении. Преимущества в экологичности технологий, экономичности энергоресурсов, удовлетворении спроса в натуральной сельскохозяйственной продукции.

Голландские и канадские разработки вызывают у нас восторг, а солнечный био вегетарий создал еще во времена СССР рядовой учитель, который «приручил» солнышко. Более 60-ти лет высокая эффективность солнечного вегетария медленно, но сламывает стереотипность мышления в выращивании овощей и ягод в теплице. КНР в этом плане, слегка дополнив и видоизменив идеи Иванова далеко обогнали другие страны и резко увеличили производство сельхозпродукции. В этом заслуга г-на Ван Лэя.

Как спроектирован вегетарий

Конструкция солнечной теплицы:

1. Требования к задней стене — обязательная непрозрачность и большая теплоемкость. Желательна пристройка вегетария к стене бани или дома. При отсутствии построек на территории, необходима утепленная задняя стена, имеющая высоту от 2,5 м из кирпича либо шифера. Ее цвет должен быть светлым или укладываем полотна со светоотражающими свойствами.
2. Положение крыши: пологость односкатность, незначительный южный, юго-восточный уклон. Кроется поликарбонатом (от 8 мм) или стеклом. Угол уклона крыши зависит от места расположения: при ровном грунте, под углом к земле, при наклонной (лучший вариант), учитываем наклон места расположения.
3. В изготовлении вентиляционной системы используются металлические трубы, ПВХ или ПНД. Глубина залегания 0,3–0,35 м. Диаметр труб 50-110 мм, укладка ведется через 50–60 см, в засыпке используется керамзит.
4. Солнечный вегетарий имеет отличие, что система вентиляции выполняет и обогревательную функцию. Био вегетарий использует систему дополнительного отопления только при сильных морозах.

Особенности конструкции

У чудо-теплицы присутствует оригинальная аэродинамика, схожая с самолетным крылом. Южная часть сооружения прозрачна для света, что отличает вегетарий от других конструкций.

В этом ключевой момент результативности приема солнечной энергии:

• при дневной уличной температуре -10 градусов, внутри вегетария +20. Если -15 градусов ночью, +12 тепла вполне комфортно для растений;
• теплица вегетарий не нуждается в частом поливе;
• особый метод кругооборота воздуха позволяет отказаться от проветривания.

Виды вегетариев

Виды вегетария могут быть различны из-за необычности проектирования на местности:

• конструктивность — использование стены постройки в возведении вегетария либо отдельно стоящей постройки;
• по перечню строительных материалов;
• теплица нового поколения имеет отличия в использовании энергии — только солнечной или совместно с биогумусом: СВ — вегетарий солнечный и СБВ — биовегетарий солнечный);
• назначение (для себя, для торговли); а) разница в площадях; б) в кол-ве и масштабе обустройства: воздухоотводы и теплоаккумуляторы.
• при выборе вида, учитывают участок, потребности и возможности финансирования.

Плюсы и минусы вегетария

В экокомплексе используется принцип разумного применения мощности солнечной энергии. Угол между падающим солнечным потоком и покатой крышей составляет 90 градусов и процент отражения от нее ничтожен.

КПД солнечной энергии достаточно высок, используется на освещение и обогрев вегетария: при плюсовой уличной температуре в 4 раза больше, по сравнению с обычной теплицей, а зимой или ночью — разница доходит до 15 раз и более. Фантастика! Поэтому, солнечный вегетарий теплица будущего, солнечный домик — так называют вегетарий Иванова.

Применяя таким образом солнечную энергию, преобразовывая ее, получаем только плюсы:

• в низком расходе энергии;
• в увеличении урожая;
• получаем плоды высокого качества. При СБВ, используется биогумус, что экологично;
• по сравнению со строительством теплиц по голландской технологии — удешевление довольно значительное;
• при эксплуатации легки и быстро окупаются (по сравнению с голландскими).

При правильном возведении вегетария недочеты не выявлены. Чтобы не допустить перегревание в тепло, используют навесы (применяют нетканые материалы либо сетки) для сокращения потока инсоляции. Если в конструкции была использована полиэтиленовая пленка, а не стекло или поликарбонат, то, естественно, необходимо дополнительное утепление. Опять, повторяюсь, необходимо строго придерживаться технологии строительства вегетария.
