Теплица из профиля для гипсокартона: 5 шагов по изготовлению

Подготовка к строительству и обустройство фундамента

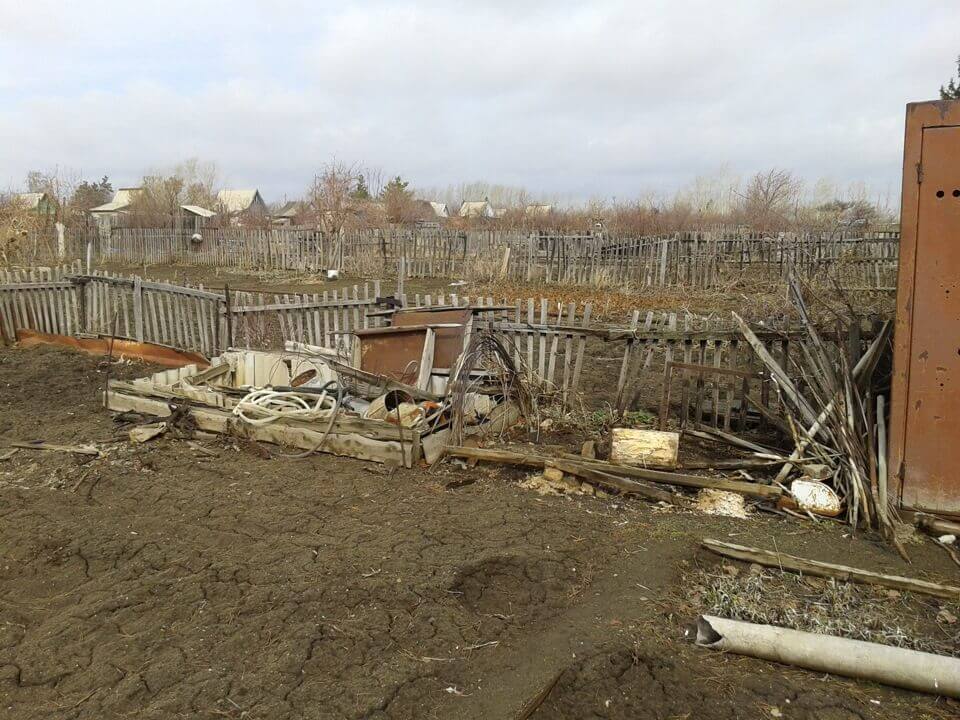

Подготовка к постройке теплицы начинается с уборки территории, а участок необходимо выровнять. После этого можно приступать к закладыванию фундамента. Фундамент поможет теплице устоять при плохих погодных условиях, и она простоит длительный срок.

Делать фундамент своими усилиями несложно:

1. По размерам постройки делается разметка с помощью колышек и нити;
2. Роется траншея в глубину на полметра шириной 0,25;
3. На дно засыпаются поровну щебень с песком для дренажа;
4. Делается раствор бетона;
5. Из досок по периметру с помощью проволоки скрепляется опалубка;
6. В сделанную опалубку заливается бетон.

Через неделю опалубка снимается. Через месяц после полного высыхания фундамента можно делать на нём тепличный каркас.

Фундамент

Для облегченных, временных теплиц и парников из металлического профиля фундамент можно не делать, но не забывайте, от земли металл будет портится. Поэтому площадку следует выровнять, посыпать щебнем, песком, расстелить по периметру полосу рубероида, лучше в 2 слоя. Можно обойтись толстой полиэтиленовой пленкой, но она не дышит, основание может сыреть, покрываться ржавчиной.

Для полноценных металлических теплиц фундамент следует организовать по всем нормам. Оптимально сделать ленту по периметру:

• залить монолитно-бетонную;
• установить блоки и скрепить их;
• выложить из камня, красного кирпича;
• сделать из бруса 100*100 мм, пропитав его смесью отработки с битумом и обвернув рубероидом;
• воспользоваться подручными материалами: стеклянные бутылки, напилить пеньков;
• надежным станет и основание из швеллера.

Ленту лучше делать незаглубленную, сняв только верхний плодородный грунт на 300-500 мм, либо мелкозаглубленную – 700-800 мм. Устраивается фундамент по схеме:

• слой щебня – 100-200 мм;
• песчаник – 100-200 мм, трамбуется;
• застилается рубероид;
• внутрь траншеи устанавливается армирующий каркас, обычно 2 горизонтальных уровня, по 2 рифленых прута 8-12 мм сечением в каждом, соединены вертикальной арматурой можно гладкой 6-8 мм, узлы крепятся вязальной проволокой.
• устанавливается опалубка;
• заливается бетон, штыкуется, выравнивается горизонталь;
• через 2-4 недели щиты снимаются, делается вертикальная гидроизоляция битумом, рубероидом, проводится обратная засыпка грунта.

Высота ленты обязательно должна быть больше ее ширины, высокое основание на 100-300 мм над уровнем земли убережет металл от коррозии

Для болотистых и очень неровных местностей выходом станет свайное основание, его забивают или ввинчивают в грунт, обычно ниже уровня промерзания почвы. Для облегченных теплиц их металлического профиля допустим простой вариант: нарезать из стального уголка 50*50 мм полосы по 700-1000 мм и забить в грунт, но это решение не подходит для рыхлой почвы.

Если на участке сыро, теплицы металлические целесообразно установить на столбчатый фундамент. Выкапываются ямы, делается подушка, формируются столбы из рубероида, внутрь устанавливается арматура и заливается бетоном. Можно сделать столбы из металлической, асбестовой труб, выложить из кирпича, камней. Для бюджетных, незаглубленных столбов на подушку кладется рубероид и сверху обычный блок, плоский камень, для маленьких теплиц подойдут кирпичи.

Фундамент из бруса под металлокаркас

Начало строительства

Совет. Некоторые дачники рекомендуют резать профиль болгаркой. В таком случае оцинкованное покрытие на стыках повредится, и металл подвергнется коррозии. Лучше всего резать прямыми ножницами по металлу.

Крепление металлопрофиля

Опытным строителям будет проще нарезать сразу весь профиль для гипсокартона согласно плану. Это значительно ускорит процесс. Новичкам рекомендуется все делать поэтапно, ведь в ходе строительство что-то обязательно придется корректировать.

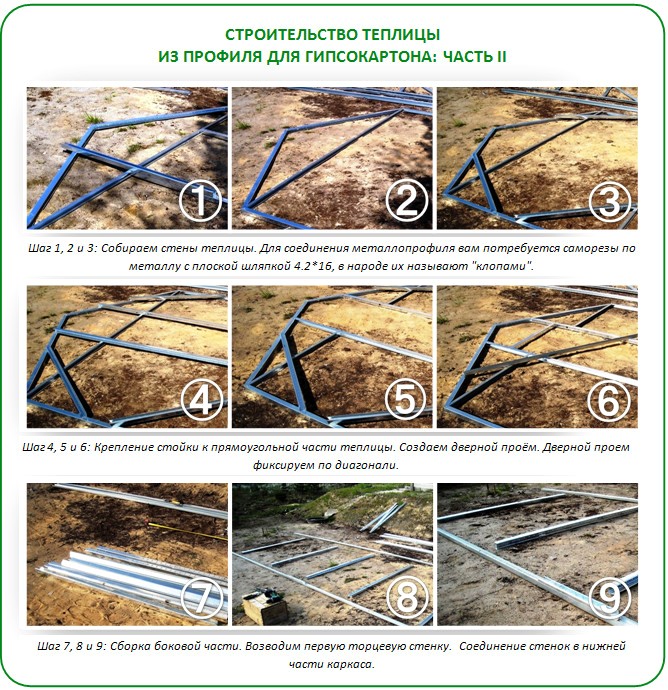

1. Начинать следует со сборки торца на земле.
2. Крепится профиль саморезами. Для большей прочности соединения рекомендуют загибать внутрь.
3. При сборе торца на петли крепится дверь. Точно так же монтируется второй торец.
4. Можно приступать к основанию теплицы. Уже на него, если строение арочное, крепятся дуги. Когда каркас теплицы собран, пришло время устанавливать на него поликарбонат.

Преимущества теплицы из металлопрофиля

Профиль для гипсокартона позволяет сделать теплицу любых размеров и формы рамы, при этом такой каркас обеспечит жесткость и устойчивость сооружения.

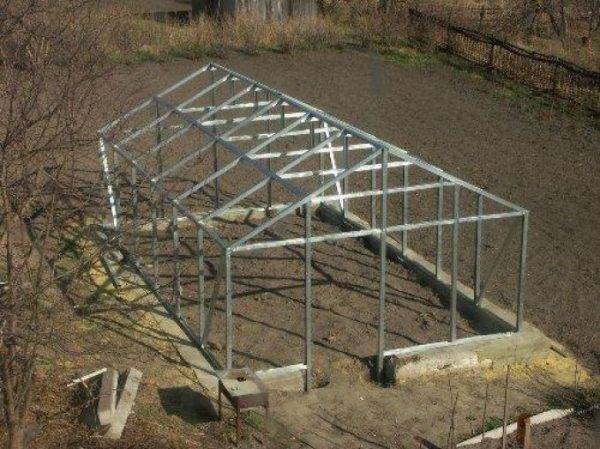

Каркас на загородном участке

Несомненные плюсы:

• Неподверженность коррозии алюминиевых и оцинкованных профилей;
• Легкость и прочность конструкции;
• Простота демонтажа;
• Стационарные вариации и разборные каркасы;
• Практичность;
• Возможность устанавливать на фундамент;
• Сооружение отдельно стоящих строений и пристроек к дому, гаражу, капитальному сараю;
• Использование в зимнее время (обогревом или утеплителем);
• Светопроницаемость – рейки небольших размеров;
• Герметичность;
• Износостойкость;
• Долговечность;
• Подходит для любых климатических условий;
• Благоприятный микроклимат для растений;
• Защита грунта от вредителей и болезней;
• В сочетании с поликарбонатом соответствует всем требованиям, выдвигаемым к теплицам, и высокой эргономичностью.

Готовимся к строительству

На данном этапе необходимо провести следующие подготовительные действия:

• выбрать место для будущей постройки;
• поверхность для строительных работ должна быть выровнена и очищена от грязи и любого вида мусора (растительного или строительного).

Очищенная территория

Также на данном этапе нужно обработать профиля специальным антикоррозийным средством, так как каркас будет эксплуатироваться на улице, где климат не постоянен и возможны резкие перепады температуры и влажности. После окончания уборки территории следует заложить и залить фундамент. С ним ваша конструкция выдержит любые порывы ветра и простоит очень долго.

Заливать своими руками фундамент нужно следующим образом:

• по периметру конструкцию на земле делаем разметку с помощью ниток и колышков;
• вырываем траншею глубинной 50-60 см и шириной – 25 см;

Траншея под фундамент

• делаем на дне траншеи дренажную подушку. Она состоит из песка и щебня (пропорция 1:1);
• делаем раствор бетона из песка, цемента и щебня (пропорция 5:1:3);
• создаем из досок и колышков деревянную опалубку. Все элементы скрепляем между собой проволокой;
• далее заливаем бетон в опалубку.

Опалубка убирается через неделю после заливки фундамента. В результате мы получим на земле бетонную полосу по всему периметру теплицы. После этого начинаем само строительство.

Пошаговый процесс сбора теплицы

Для получения прочной и многофункциональной теплицы требуется сделать работу поэтапно:

• Создание чертежа. Для создания теплицы потребуется точный чертеж со всеми размерами (высота, длина, ширина, высота крыши) и с указанием мест крепежей;
• Перед началом работы следует нарезать профили нужной длины;
• Работа начинается с фундамента. Чтобы теплица была устойчивой и прочной, следует сделать прочный фундамент. В основном он выливается из бетона;
• Сборка каркаса происходит последовательно, но в двух вариантах:
  • Первый вариант: собираются секции (окна, пролеты), а после крепятся друг к другу. В итоге получится каркас;
  • Второй вариант: устанавливаются стоечные профили строго вертикально с шагом 1 метр. Горизонтально крепятся направляющие (если по бокам окна не предусмотрены – 60 см, при создании окна, следует брать шаг высотой окошка). Горизонтально следует также прикрепить профиль внизу на бетонную конструкцию и вверху для дальнейшего монтирования крыши;
  • Для крепежа профилей используется либо электрическая сварка, либо саморезы по металлу без бура;
  • Для фиксирования саморезов просверливаются отверстия малого размера. В строительстве теплицы можно также использовать подвесы, крабы, металлические уголки;
  • Оцинкованная квадратная труба крепится по углам теплицы и конек на крыше. А также можно её зафиксировать вместо верхнего горизонтального профиля;
  • Если было принято решение строить теплицу «на века», тогда профили можно фиксировать сваркой. После места зашлифовываются наждачной бумагой и обрабатываются холодным цинком в 2–3 слоя.

После создания каркаса следует заняться крышей и установкой дверей. Крыша может быть односкатной или двускатной. Для этого нужно использовать уровень и транспортир (чтобы углы наклона были одинаковые). В видео показан пошаговый процесс сборки теплицы из профиля для гипсокартона.

Виды металлопрофиля

Ответ на вопрос, как правильно делать каркас для гипсокартона из металлопрофиля был бы неполным без рассмотрения типов профилей для обрешетки.

• ПП (CD) – основной вид применяемых профилей с сечением 60 (ширина) на 25 (высота) мм. Широко используется при создании подвесных потолков. Длина полос составляет 2-6 м. ПП-профиль выпускается в арочном варианте с радиусом скругления от 50 до 500 мм, что делает его незаменимым в нелинейных конструкциях. (См. также статью Дизайн потолков в гостиной: виды.) Направляющая рейка
• ПН (UD) – чаще используется в качестве направляющих для ПП-профиля, поэтому имеет меньшее поперечное сечение – 28х27 мм, но с успехом может использоваться и самостоятельно при облицовке стен.

Стоечный

• ПС (CW) – предназначен для вертикальных конструкций перегородок. У ПС-профиля есть одна замечательная особенность — по всей его длине выполняются отверстия, которые значительно облегчают прокладку инженерных коммуникаций. ПС-профили выпускаются с различными размерами сечений: 50х50, 75х50 и 100х50 мм.
• ПН (UW) – направляющий профиль для ПС, имеет несколько вариантов сечений: 50х40, 75х40 и 100х40 мм.

Перед тем как сделать каркас для гипсокартона на стену, запаситесь крепежными элементами:

• дюбелями;
• кронштейнами;
• подвесами;
• саморезами и шурупами;
• анкерами.

Строительство теплицы из профиля для гипсокартона

Перед началом строительства нужно провести замеры. На большом листе сделать чертежи, где чётко обозначить все цифровые значения, места соединения профилей, листов поликарбоната. Продумать технологию работы.

1 этап. Прорезаются стенки теплицы, слегка сложив профиль, подрезается основание. Узловые соединения теплицы загнуть внутрь с помощью киянки.

2 этап. По основанию будущей конструкции выкопать небольшую траншею приблизительно в 35 см и установить туда базовые стойки профиля.

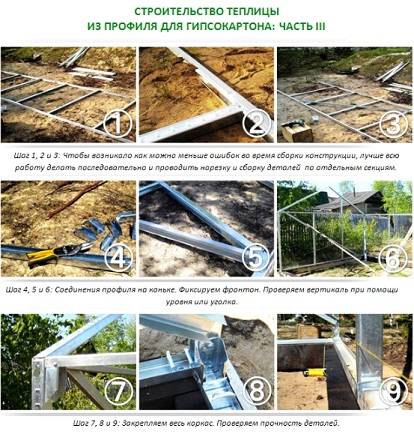

3 этап. На ровном сухом пространстве почвы собираются приготовленные профили. Начинают каркас с любой торцевой стены, последовательно «добирая» секционные составляющие. Шаг между балками определяют от полуметра, чтобы каркас был более жёстким и сотовый поликарбонат не прогибался. Можно фермы комбинировать с направляющим профилем 50/40. Собирают с помощью плоско шляпочных саморезов по металлу 4 х16 мм. Зафиксировать дверной проём. Стенки по низу каркаса соединить.

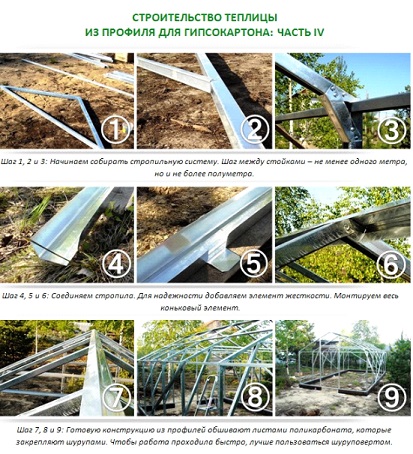

4 этап. Собирается стропильная система. Шаг между стойками сделать 0,5-1 м. Соединить стропила с элементом жёсткости. Смонтировать коньковый элемент.

5 этап. Отвесом и уровнем проконтролировать качество конструкции. При необходимости – подправить.

6 этап. Залить траншеи цементом. Одновременно будут готовы фундамент и каркас.

7 этап. После полного застывания цемента начинают крепить поликарбонат. Сначала вырежьте листы по нужным размерам. Особенно аккуратно готовьте поликарбонат для кровли, так как на уровне конька нужно будет оставить небольшой зазор. Монтировать листы лучше внахлёст, начиная с крыши, спускаясь к стенам. Места крепления соединять на саморезы 4,2х25 мм с пресс шайбой и резинками, закреплять шурупами. Делать их ближе к углу профиля, где жёсткость и соответственно надёжность крепления больше. Проклеивать двусторонним скотчем. Последней обшивается стена с дверным проёмом. Видео по технологии монтажа сотового поликарбоната можно посмотреть ниже.

Щели в подобной конструкции возможны по контуру форточек или дверей, что можно блокировать дополнительным брусом по периметру.

Самодельные строения из профиля для гипсокартона имеют отличные отзывы от садоводов и стоят на участке не один год. Единственный их недостаток – некоторая хрупкость конструкции, которая предполагает использование в бесснежный сезон, монтирование съёмной крыши либо установку подпорок по всей конструкции. Аккуратно используя теплицу из профилей можно сохранить её на несколько сезонов, что безусловно окупит затраты на установку.

Подготовительный этап

Перед монтажом теплицы необходимо определиться с видом каркаса и просчитать количество требуемого материала. Общий пошаговый план по монтажу теплицы:

Выбор месторасположения. Определение размеров теплицы. Расчет количества необходимого материала.

Внимание! При расчете длины теплицы с покрытием из поликарбоната необходимо учитывать размеры ширины листов (2 м). Так не будет лишних обрезков

Разметка и очистка территории. Установка фундамента. Расстановка металлического прута. Установка дуг. Фиксация дуг. Сборка основы и каркаса. Установка торцов. Монтаж обшивки. Установка дверей и форточек.

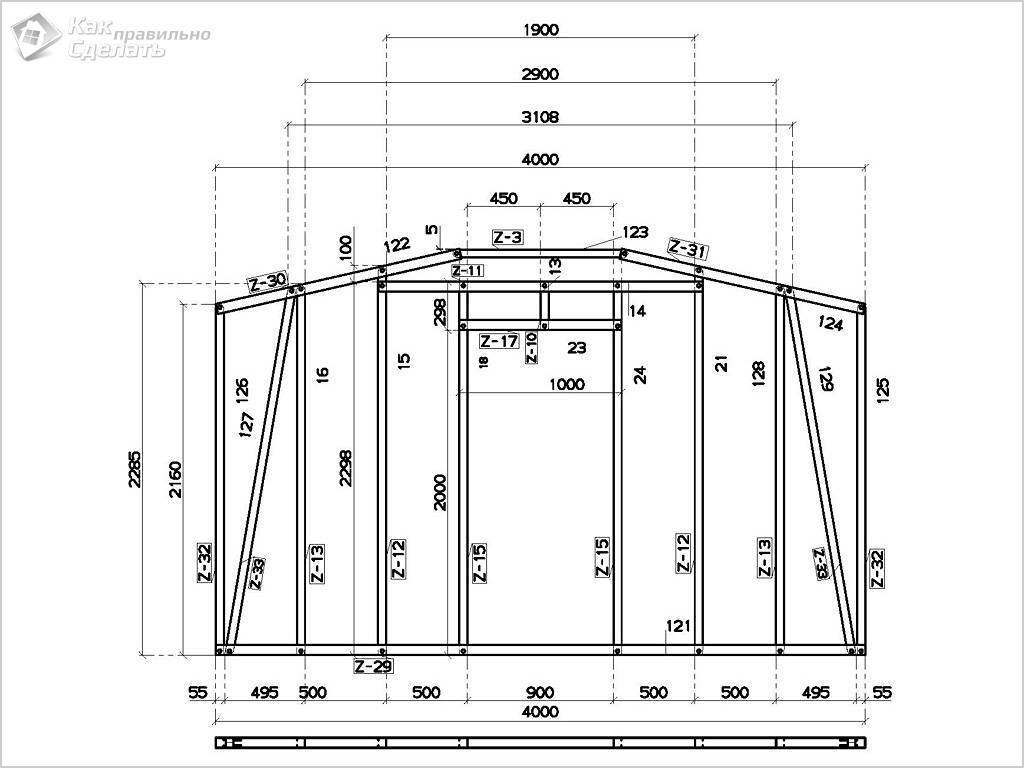

Размеры и чертежи

Самая простая конструкция – арочная. Высота парника 2,1 м, ширина 3 м, длина 8 м, дверной проем 0,95 м.

Схема арочной теплицы из труб ПВХ:

Двускатная теплица выполняется из жестких пластиковых труб. Высота конструкции с крышей 2,3 м, длина 2,56 м, ширина – 1,942 м.

Проект двускатной теплицы из пластиковых труб:

Расчет количества материала

Для расчета необходимого количества материала на арочную теплицу из гибких пластмассовых труб применяют формулу:

L = 2πR,

Где L – длина окружности, R – радиус, π – число Пи, равное 3,14.

Учитывая ширину теплицы 3 м, диаметр окружности составит 3 м, а радиус 1,5 м. Произведя дальнейшие вычисления, получают:

L = 2πR=2*3,14*1,5=9,42 м – это длина всей окружности, а для теплицы потребуется половина, т. е. длина дуги без стоек равна 4,71 м.

Учитывая высоту парника 2,1 м и вычтя из этого размера радиус, получают столбики длиной 2,1-1,5=0,6 м – длина одной стойки, т. к. их две, то общая длина дуги теплицы равна 0,6*2+4,71=5,91 м.

Таких дуг по проекту требуется 9 шт., устанавливаться они будут с шагом 0,89 м, т.е. 9*5,91 м=53,19 м.

Помимо дуг, потребуются:

• усилители для 2 торцов, 2 дверей, 2 форточек;
• 7 поперечных планок, длиной 8 м;
• 2 планки длиной 3 м для придания жесткости парника;
• 4 усилителя длиной 1 м;
• 2 двери размером 0,95*1,6 м;
• форточка 0,95*0,4 м;
• 2 лутки для двери размером 1*2,05 м.

Количество материала для указанных элементов составляет:

• 7*8+2*3+4*1=66 м для усилителей и планок;
• 2*0,95*2+2*0,95*0,4=3,04+0,76=3,8 м для 2-х дверей и форточек;
• 2*1*2,05=4,1 м для 2-х луток.

Общая длина трубы для конструкции равна 53,19+66+3,8+4,1=127,09 м.

Далее необходимо просчитать количество соединительных узлов для расчета крепежных материалов.

При расчете материала для строительства двускатной теплицы из металлопластиковых труб своими руками учитывается высота конструкции с крышей 2,3 м, длина 2,56 м, ширина 1,942 м. Вертикальные трубы длиной 1,6 м устанавливают с шагом 0,64 м. Всего труб для них потребуется 10 шт. 10*1,6=16 м.

Для крыши требуется 10 сегментов по 1,6 м: 10*1,6=16 м.

Для торцов 4 стойки по 2 м: 4*2=8 м.

Поперечные планки каркаса 4*2,56 и 4* 1,942, итого 10,24+7,768=18,008 м.

Для двери размером 2*0,8 потребуется 2*2+4*0,8=4+4,8=8,8 м.

Для усиления каркаса требуется 8 диагональных планок по 2 м: 8*2=16 м.

Для 2 форточек размером 0,64*0,5 потребуется 2*0,64+2*0,5=2,28 м.

Всего потребуется трубы 16+16+8+18,008+8,8+16+2,28=85,088 м.

По числу соединительных узлов рассчитывается количество саморезов и крепежей. Для разборных теплиц из пластиковых труб потребуются соединительных тройники и крестовины.

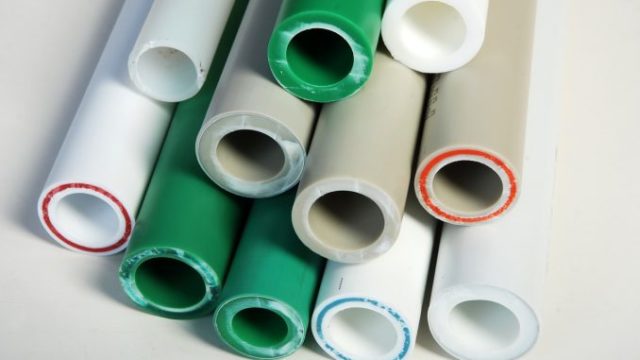

Выбор пластиковых труб

Выбирая трубы для теплицы, необходимо опираться на тип конструкции. Для арочных подойдут гибкие. Для двускатных и многоугольных конструкций – жесткие трубы.

Внутренний диаметр труб специалисты рекомендуют выбирать не менее 13 мм. Толщина стенок не менее 3 мм.

Важно! Короткие отрезки трубы потребуют большего количества соединительных узлов. Это скажется на надежности конструкции

Необходимый инструмент

Для того чтобы самому сделать арочную теплицу из пластиковых труб, необходимо подготовить инструменты:

• брус 10*10 см для основания;
• пластиковые трубы;
• металлические пруты;
• набор саморезов, гвоздей, скоб,
• поликарбонат или полиэтиленовую пленку;
• дверные петли;
• шуруповерт;
• сварочный аппарат для пластиковых труб;
• хомуты ПВХ;
• молоток:
• канцелярский нож;
• мебельный степлер;
• уровень;
• рулетку.

Выбор участка под теплицу

Участок под расположение теплицы должен быть ровным и хорошо освещенным. В доступной близости необходимо иметь водопровод и хозяйственные постройки.

При эксплуатации теплицы в зимнее время необходимо обустроить систему отопления и полива на стадии закладки фундамента.

В северных широтах рекомендуется выбирать участок с учетом зоны ветров, чтобы уменьшить потерю тепла.

Почему стоит применять металлопрофиль

На самом деле, конечно, каркас можно сделать не только из оцинкованного профиля, но и, например, из таких материалов:

Из дерева. Ну тут все понятно – строительство деревянных теплиц обходится недорого, работать с материалом легко, а кроме того, вес конструкции получается небольшой. Минус же состоит в том, что дерево, даже если его защитить должным образом от воздействия температуры или влаги, все равно прослужит не очень долго.

Пример каркаса из дерева

Из стальных труб. Данный материал, безусловно, прослужит долго, однако сделать из него теплицу будет дорогим и хлопотным делом. Хлопотным – потому что каркас уже придется варить, фундамент понадобится более прочный, выносливый. А кроме того и прикрепить к таким трубам финишное покрытие теплицы будет тоже делом не самым простым.

Теплица из труб

Что же касается металлопрофиля, то этот материал, по сути, предназначен для монтажа гипсокартонных систем, но вместе с тем идеально подходит и для сборки теплиц.

Данный металлический профиль для теплиц имеет такие плюсы:

• Малый вес изделий. Это означает как минимум то, что дорогого фундамента не потребуется, а также то, что транспортировать изделия будет легко даже в случае монтажа исключительно своими руками.
• Удобство сборки. Не нужно никакой сварки или склеиваний – все крепится с помощью саморезов и шуруповерта.
• Достаточно долгий срок эксплуатации – как минимум лет 5-7 ваша теплица простоит. Это возможно потому, что металл в профиле оцинкованный и соответственно каркас не ржавеет.

Металлопрофиль для теплиц хорош и тем, что за ним не нужно ухаживать – покраски не требуется, защищать от коррозии не нужно. То есть получается, что материал еще и экономичен, так как на поддержку его нормального состояния не нужно тратить ни времени, ни денег. Да, кстати, и непосредственно цена материала тоже демократичная – такую покупку может позволить себе практически каждый.

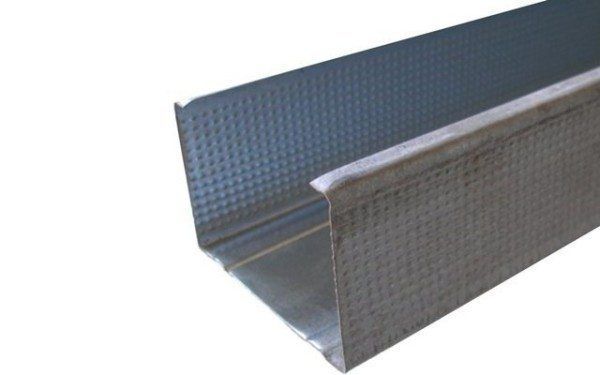

Так выглядит металлопрофиль

Что же касается недостатков, то тут, пожалуй, можно выделить всего пару моментов.

1. Неумелый и соответственно некачественный монтаж. Согласитесь, что “профиль не виноват”, если каркас из него продумают и соберут неправильно…
2. Если нужны большие промышленные теплицы, да еще и на тех территориях, где сильные ветра и вообще суровые погодные условия, то целесообразней будет применять более прочный материал. Например, те же стальные трубы.

В целом же получается, что стандартные теплицы из металлического профиля делать вполне можно, потому что это выгодно, удобно и быстро. Плюс ко всему срок службы таких конструкций вполне неплохой.

Теперь рассмотрим, как собирают такие теплицы.

Строим теплицу постепенно

Перейдем непосредственно к строительству и разберем пошагово строение обычной стандартной теплицы. Возведение проводится в следующем порядке:

1. Проводятся замеры;
2. Подготавливаются профили;
3. Собирается каркас;
4. Проводится крепление поликарбоната.

И на этом все. А теперь подробней разберем каждый шаг.

Проводим замеры

Самым первым, и одним из важнейших шагов является проведение замеров территории, на которой в дальнейшем и будет возводиться теплица. При замере, сразу же, подготовьте инструмент, вам понадобиться его немного: отвес, шуруповерт, маркер, рулетка, уровень и плоскогубцы.

Подготавливаем и режим профили

Вторым этапом является подготовка профилей. Для этого вам понадобятся просто ножницы по металлу (поскольку профили очень легко режутся). Разрез проводится следующим образом:

• Прорезаются боковые ребра;
• Профиль немного сгибается;
• Разрезается основание.

Важно: даже не думайте использовать дисковые устройства для разреза, например, болгарку, при их использовании вы повредите оцинковку стали, в результате чего профиль будет подвергаться коррозии

Также для большей прочности рекомендуется в узлах загнуть профиль, это можно легко сделать с помощью киянки. Для этого нужно просто загнуть концы и немного прибить их, таким образом, узлы будут трех, а то и четырехслойные

Особо требуется уделить внимание тому, что материалы нужно подготовить заранее, и хранить в сухом помещении

Сбор каркаса

Переходим к основной стадии, это сбор каркаса. На него уйдет больше всего сил и времени. Подготавливаем профили, устраиваем их на площадке, где будет стоять теплица, и начинаем сборку с торцевой стороны. После того как собрали одну сторону, начинаем по секциям собирать каркас, после сбора каждой секции прикрепляем ее к основе каркаса

Важно учесть расстояние между каждым из профилей, оно не должно быть меньше чем полметра, при этом и исключается пригибание конструкции

При такой конструкции полностью исключается наличие щелей, будут присутствовать только небольшие в районе дверей и окон. Но данная проблема также легко решается, путем прибивания брусков по периметру рамы конструкции. По поводу использования крепежных материалов, рекомендуется использовать стандартные саморезы с пресс-шайбой. Также не используйте саморезы «клопы», они имеют большую шляпку, что впоследствии будет сильно мешать.

Важно: При закреплении шурупы закручивайте не в центре профиля, а ближе к углам у которых больше жесткость, таким образом, вы получите более надежный каркас

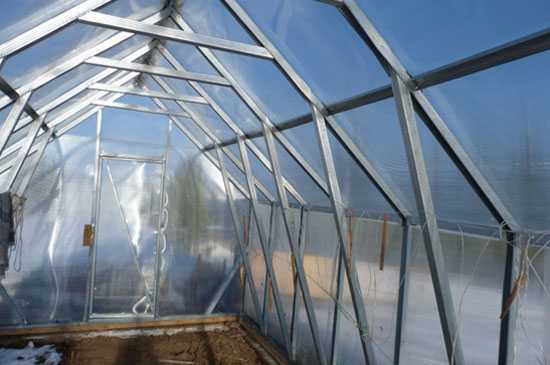

Крепление поликарбоната

Итак, мы плавно подошли к последней стадии возведения теплицы. У нас полностью собран каркас, по всем нормам и размерам, и осталось только его обшить. Для обшивки используем поликарбонат. Крепить данный материал лучше внахлест, при этом с дополнительной проклейкой двусторонним скотчем.

Несколько особенностей этого материала:

• Листы поставляются с транспортировочной пленкой;
• Торцы должны быть заклеены;
• У лицевой стороны имеется защитное покрытие ультразвуковых лучей, именно этим покрытием вверх и нужно крепить.

Можно с уверенностью сказать, что вы хорошо разберётесь, поскольку даже имеется инструкция от производителя.

В общих чертах, отмеряем нужный размер, обрезаем, это элементарно делается с помощью строительного ножа. После чего удаляем защитную пленку, заделываем торцы, что делается специальной липкой лентой, нижний торец при этом оставляем открытым. Для чего это делается? Объяснение достаточно просто: к примеру, теплицу побыло градом, и теперь имеются мелкие дырочки вверху, при дожде вода будет попадать внутрь, а с закрытыми торцами, выходить ей будет некуда.

При этом ставить конструкцию можно на стандартные деревянные бруски, главное предварительно обработать их смесью, которая защищает от коррозии и отталкивает влагу. При постройке в сильно ветреном регионе понадобиться армирование. Установите арматуру, на расстоянии 1,5-2 метра от друг друга, и заземлите ее. Такое мероприятие предаст большей устойчивости конструкции. Если же имеется готовый фундамент, то для закрепления понадобятся дюбеля или анкерные шурупы.

Чертежи теплицы из поликарбоната своими руками из профильной трубы

С выбором места и возведением основы покончено, пришло время к непосредственной разработке чертежа, теплицы своими руками, используя профильную трубу.

Как создать арочную теплицу из поликарбоната собственноручно, схемы и чертежи, фото.

С помощью арочной модели можно построить как небольшой парник, так и огромную капитальную конструкцию. Чтобы сделать теплицу из поликарбоната своими руками, из профильной трубы, необходимо сделать грамотные чертежи и расчеты. Если говорить об арочной форме, тогда нужно знать некоторые отличительные черты данной конструкции. Самое главное, что следует учитывать, это конечно же высота самой теплицы, и то как это согласуется с размером листов стандартных форм. Длинной листы, бывают только 6 метров, что сам по себе влияет на коррекцию будущей постройки.

Как мы можем получить дугообразную форму? Лист нужно положить в поперечное положение, и радиус покрытия составит 190 сантиметров. Шириной в 380 сантиметров. Исходя из этого, можно понять, что и высотой постройка будет 190 сантиметров.

Так выглядит арочная теплица из поликарбоната внутри

Если 190 сантиметров, мало для ваших нужд, можно попытаться сделать ее выше, обустроив цоколь. Если сделать, высоту цоколя в 100 сантиметров, можно расширить саму постройку до 240 сантиметров.

Чертежи теплицы, арочного типа из поликарбоната из профильной трубы

Также профильную трубу можно согнуть, чтобы подстроить ее под свои нужды, но как мы уже говорили ранее, для этого необходимо использовать специальные инструменты, или же купить профиль в виде дуг.

Схема теплицы из поликарбоната

Если вы разрабатываете чертежи теплицы из поликарбоната своими руками, из профильной трубы небольшого размера, примерно 5 метров, можно использовать всего лишь две дугообразные рамки.  Если же она больше 6 метров, вам необходимо будет провести дополнительные расчеты.

Следующим шагом будет разработка чертежей теплицы из поликарбоната своими руками, из профильной трубы, вам необходимо будет указать, шаг крепления. Ребра креплений при постройке теплицы арочного типа, необходимо располагать вдоль дуг. Сверяйте свои задумки, с техническим паспортом изделия, ведь ваши манипуляции не должны быть чем то неожиданным для данного материала.

Чертеж теплицы из поликарбоната своими руками, из профильной трубы двускатного типа.

Для такой постройки необходимо взять профильную трубу размером 40 на 20 миллиметров.

По этому чертежу вы сможете собрать, неплохую, двускатную теплицу, с вентиляционными отверстиями.

Пример теплицы с двускатной крышей

Стропилы при наклоне создают угол наклона до 30 градусов, что в свою очередь благоприятно скажется на сходе осадков с поверхности.

Проект теплицы из поликарбоната и профильной трубы, с двускатной крышей

Чтобы возвести такую постройку, чаще всего используют прочный профиль как минимум 20 на 40, для основных несущих деталей, стропил и балок, для менее важных деталей, можно использовать профиль 20 на 20. Если вы решите покрывать теплицу листами поликарбоната, учтите тот факт, что стыковочные места плит, обязательно должны располагаться на профиле. Расстояние между стропилами не больше 1 метра.

Сезонные теплицы, проекты и чертежи.

При создании теплиц на один сезон, особых жестких требований к конструкции нет, ведь им не нужно выдерживать давление снега. Главное обеспечить вентиляцию пространства.  Листы необходимо соединять крепежными профилями.

 Теплица хлебница, чертежи.

Эта конструкция отличается своей оригинальной конструкцией, которая имеет ряд преимуществ:

• Необычный дизайн;
• Нет необходимость в большом количестве стыковочных линий;
• Легко выполнить процедуру проветривания;
• Легкость в сооружении теплицы.

Две полудуги фиксируются на специальных выдвижных шарнирах, это будут раздвижные элементы, сам каркас нужно выполнить, используя профильную трубу, с небольшим сечением.

Теплица хлебница, фото

Как сделать теплицу из поликарбоната своими руками, видео:

Итог:

Чертежи теплицы из поликарбоната своими руками из профильной трубы, помогут вам построить такую мощную конструкцию или парник, который вам необходим. Таким образом вы сможете, обеспечить себя овощами, в любое время года, главное составьте правильные планы, и посчитайте количество расходных материалов, таким образом вы сможете избежать лишних затрат. На этом мы прощаемся с вами, желаем всего доброго и до встречи на нашем сайте об огороде без хлопот!

Фундамент

При проектировании теплицы необходимо предусмотреть фундамент. Поскольку профиль для гипсокартона легок, в бетонном основании нет нужды. В качестве фундамента подойдут деревянные, толстые брусья. Как их установить:

• Первым делом, должна быть выровнена земля. На этом этапе выравнивание можно проводить без уровня, просто на глаз.
• Далее укладывают брусья. Крепление выполняют с помощью саморезов или гвоздей. Брусья обязательно должны быть уложены ровно (проверяется уровнем) и под углом друг к другу в 90 градусов, чтобы другие элементы теплицы были установлены на ровное основание без перекосов.
• Если часть бруса висит в воздухе – под него нужно насыпать земли и по возможности утрамбовать ее.

Подготовка к возведению каркаса

Перед тем как приступить к возведению каркаса для теплицы из металлических профилей, необходимо сделать выбор:

• • Форма. В зависимости от того, какие растения будут расти в теплице, выбирается форма:

    • Арка. Такая форма в основном применима для сезонной теплицы, когда влага и тепло распространяются по всему парнику. Это форма удобная, но часто маловата для роста человека, поэтому туда зайти надо не во весь рост, а немного пригнувшись. К такой теплице можно добавлять новые секции;

    • Односкатная крыша. Данная теплица возводится пристройкой к стене дома. Это очень удобно в зимний период. Вода, проведенная в теплицу, не перемерзнет. Для освещения и отопления потребуется намного меньше материалов, потому что все коммуникации идут с дома. Теплица должна размещаться с южной стороны, чтобы в ней было достаточно света днем;

    • Теплица, крыша, которой «А». Такая теплица строится в основном для использования круглый год. Для неё следует применять оцинкованный профиль, поскольку на каркас идет большая нагрузка. В крыше теплицы делаются форточки для вентиляции.
  • Размер. Размеры теплицы определяются исходя из того, для чего она нужна и какое количество растений там будет высаживаться;
  • Место. Для выбора места нужно, чтобы там было солнце, но не постоянное солнцестояние (растения сгорят); ветер – при сильных ветрах может не выдержать даже самая прочная теплица. Поэтому следует выбрать место, где ветер задувает меньше;
  • Ровность плоскости. Если теплица будет построена на склоне, тогда и вода будет стекать, а не попадать к корневой системе.

Постоянно происходит движение почвы; удобство – следует выбрать оптимальный вариант, как можно подойти к теплице (зимой, весной) более удобно – тропинки, дорожки.

Чертежи каркаса теплицы из профиля

Подборка различных вариантов чертежей с размерами для монтажа каркаса теплицы из профиля для гипсокартона.

Примеры чертежей парника с размерами представлены на фото ниже.

Следует понимать, что в зимний период растениям нужен свет. Следует позаботиться не только об отоплении и воде, но и об освещении. Лучше всего для этого подходят люминесцентные лампы. Они энергосберегающие, в то же время дают достаточно света для фотосинтеза растений.
