Свайный фундамент с ростверком

Техника безопасности

При устройстве свайно-растверкового фундамента для дома из газобетона нужно соблюдать технику безопасности. Нормы ТБ при выполнении бетонных и свайных работ регламентируют:

• СНиП 12-03-2001. Безопасность труда в строительстве. Общие требования;
• СНиП 12-04-2002. Безопасность труда в строительстве. Строительное производство.

Свайный фундамент с ростверком под газобетон по соотношению несущих способностей и денежных затрат является одним из лучших вариантов. На слабонесущих грунтах, болотистой или пересеченной местности — это единственный способ сделать надежное основание под строение из газоблока.

Этапы строительства свайно-ростверкового фундамента

Сначала следует убедиться, что именно такой фундамент подходит для конкретного участка и проекта дома. Что другая основа нежелательна и не подходит из-за вспучивания и колебаний грунта.

(1) Если решено строить именно свайно-ростверковый тип основания, первым делом следует произвести разметку под стройку. Разметка делается при помощи колышков, веревок и нивелира.

(2) Когда участок под дом размечен, следует наметить места, где они будут находится.

Перед этим желательно снять дерн и насыпать песчаную подушку. Это обеспечит лучшие условия для работы.

(3) Под несущими стенами необходимо наметить установку столбов. В зависимости от площади стройки их можно устанавливать на расстоянии через 1,5 или 2 метра.

Под стены внутри дома, где тоже будут проложены узлы ростверков, отметки под столбы можно наметить чуть реже.

(4) После этапов разметки и подготовки начинается само строительство. Сваи вгоняют на глубину 1,5 или 2 метра. Сверху, обычно, делают выступ столбов над поверхностью высотой в 40–50 см.

Изделия ввинчивают или вбивают техникой. И обязательно следят за точностью вертикального вхождения в грунт, а также отмечают нивелиром горизонт верхней плоскости столбов.

(5) На заключительном этапе ростверки скрепляются друг с другом:

• Деревянные ростверки просверливают в нужных местах и впритирку сажают на штыри;
• Бетонные – приваривают арматурными выступами;
• Металлические тоже крепят при помощи сварки.

Получившийся каркас должен крепко сидеть в земле и быть хорошо скреплен во всех своих сочленениях.

Другие типы ростверков

Иногда строят фундамент для дома на так называемых заливных ростверках. В этом случае, между сваями прокладываются горизонтальные опалубки, внутрь которых укладывается в определенном порядке связанная арматура и заливается бетон необходимой марки.

Есть способ укладки ростверков на почву. Это когда запроектированный дом будет иметь небольшой вес, и для него не страшен возможный дисбаланс связки ростверки–свая.

Тогда между сваями прокладываются ростверки на подготовленной песчаной подушке. Они могут быть деревянные, железные, из бетонных балок.

В этом случае важно не забывать о тщательной изоляции. Соприкосновение с почвой ростверков должно быть максимально защищено от окисления (а следовательно коррозии) и других негативных разрушающих последствий

Основные ошибки при возведении свайно-ростверкового фундамента

Первой ошибкой, которая может существенно повлиять на надежность и жестокость конструкции, является неправильное выполнение расчетов нагрузки на основание здания

Здесь очень важно учесть особенность типа грунта местности, где будет выполняться строительство

Следующей ошибкой считается малая глубина заложения или неправильная установка свай. В грунте под сваями может образоваться свободно пространство, что станет причиной усадки основания. Это, несомненно, приведет к уменьшению воздушной прослойки под ростверком, что может стать причиной обрыва сваи в зимнее время. Чтобы исключить такую вероятность, сваи следует монтировать ниже глубины промерзания грунта.

На практике встречаются случаи, что проектом не предусматривается создание воздушной прослойки под ростверком. Это особенно опасно в зимний период года, когда мерзлая земля значительно расширяется в разные стороны, в том числе и по вертикали. Это приведет к образованию избыточного давления на нижнюю часть ростверка, что может стать причиной его повреждения или обрыва. Чтобы это исключить, следует позаботиться об организации утеплительного слоя в виде плит пенополистирола, которые также будут исполнять роль искусственной амортизации.

Повышенным считается ростверк, у которого подошва находится на одном уровне с землей

Не менее важным моментом является создание надежной связи между ростверком и сваями. Если надежная фиксация отсутствует, это может привести к смещению столбов по горизонтали. В результате чего на них не будет воздействовать расчетная нагрузка от сооружения, которое может в этом месте просесть.

Ростверковый фундамент под дом или другое строение является наиболее популярным и экономически оправданным вариантом в современном строительстве. Он отличается универсальностью, повышенной прочностью и надежностью. Качественно выполненный ростверк, согласно нормативным требованиям, является залогом долговечной конструкции.

Свайно-ростверковый фундамент для кирпичного дома

Построить дом из кирпича на такой фундаментной основе вполне возможно, не только одноэтажный, но и  двухэтажный. Строительство двухэтажного дома нужно проводить с соблюдением всех нормативных правил и требований.

Основание должно выдерживать большие нагрузки. Такой усиленный фундамент потребует использовать для бурения специальную строительную технику.

При необходимости возведения ростверкового основания под дом из кирпича своими силами придется выполнить работы в несколько этапов:

1. Создание проекта. Разработка и выполнение чертежей. Расчет нагрузок и объема материалов, необходимых для работы.

2. Уборка площадки под строительные работы.

3. Разметка участка для определения мест прохождения коммуникаций.

4. Буровые работы для получения технологических углублений в грунте.

5. Подготовка строительной смеси песка и  цемента с добавлением щебня.

6. Заливка полученного состава в углубления, которые могут быть укреплены асбесто-цементными трубами.

7. Перемешивание раствора металлическим прутом для однородного заполнения пространства углублений.

8. Монтаж перекрытий над заполненными углублениями.

9. Построение опалубки для создания ростверков.

10. Заливка ростверков бетоном.

11. Укладка гидроизоляционного слоя.

Для построения фундамента под одноэтажный дом из кирпича и некоторых видов двухэтажных можно применять бурение ручного либо механического типа.

Ручной бур подойдет для небольших свай, которые входят на небольшую глубину. Если задача такова: загнать сваи в глубокие слои грунта —   придется привлечь специализированную технику, автомобильную и строительную.

Для этих целей пробуривают колодец, ширина которого будет определять толщину фундамента. На дно укладывают подушку, состоящую из песка и гравия.

Монтируется арматурный каркас, чтобы создать перекрытия над углублениями. Арматурные прутья должны оказаться выше поверхности почвы.

Затем происходит монтаж гидроизоляции, для этих целей подойдет рубероид.

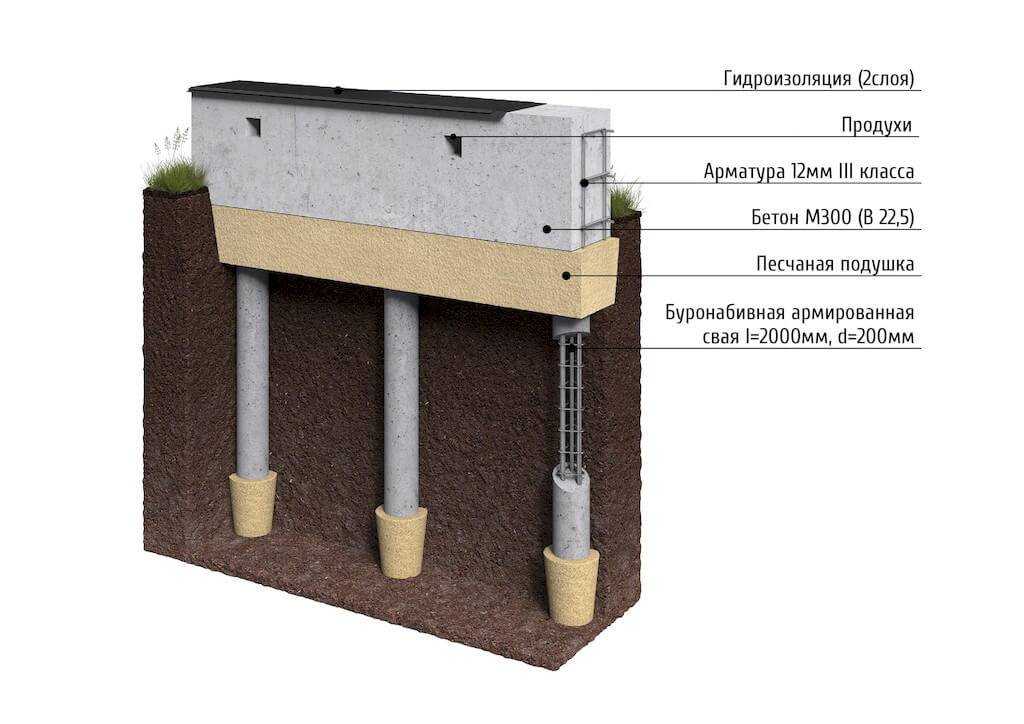

Свайно-ростверковый фундамент по буронабивной технологии своими руками

Бурение

Перед началом работ по устройству основания с применением буронабивной технологии, необходимо выполнить разбивку участка под бурение. Расстановку свай на плане и на местности начинают с углов дома, потом в местах состыковки периметра и несущих стен.

Проектная схема расстановки свай

Для бурения скважин под монтаж буронабивных свай, применяется специальная техника – ямобур – со шнековой установкой вертикального бурения. В полученную скважину опускают опалубку. Если свая будет круглого сечения, то роль опалубки может выполнить рубероид, сложенный в несколько слоёв или оцинкованная сталь. Также для опалубки можно применить деревянные щиты, для формирования сваи прямоугольного сечения.

После бурения и монтажа опалубки, в ствол устанавливают арматурный каркас.

Арматурный каркас

Арматурный каркас изготавливается на участке строительства из витой арматуры диаметром 12 мм. Для этого отмеряют 3 — 4 стержня длиной, превышающей глубину скважины на 60-70 см. Впоследствии эти «хвосты» будут увязаны с армокаркасом ростверка.

Арматурные стержни формируют в виде трех- четырехугольника с таким размером, чтобы до стенок опалубки был зазор 4-5 см. Обвязывают стержни поперечной арматурой гладкого профиля с диаметром, меньше чем основные стержни.

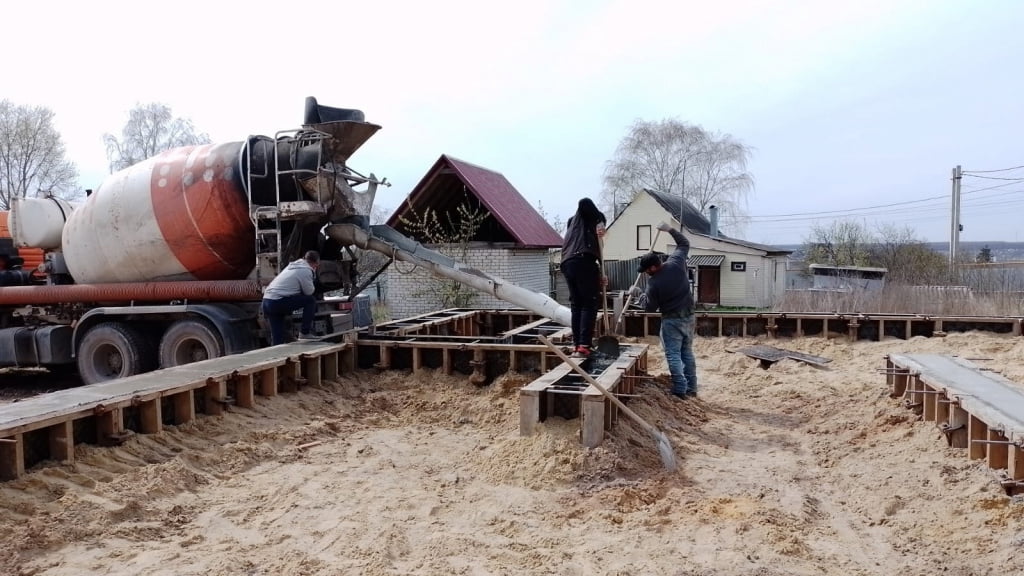

Заливка бетоном

В случае небольшого объёма, бетон для заполнения свай, готовят прямо на участке с использованием бетономешалок.

Заполнив сваю бетоном его нужно вибрировать, чтобы исключить усадку и образование пустот в теле конструкции.  Этот процесс позволит добиться однородности и требуемой прочности. Во время первоначального схватывания бетона в конструкции, а это 4-5 дней, подготавливают каркасы для ростверка.

После заливки всех свай выполняют устройство ростверка. В случае с высоким ростверком готовят нижнюю платформу опалубки. Нижней опорой опалубки может служить песок, если высота не превышает 30 см, или деревянные щиты которые опираются на края свай. Снизу опалубка укрепляется дополнительными опорами.

Вид свайного фундамента перед установкой опалубки и каркаса ростверка

После формирования низа ростверка монтируется каркас ростверка, который соединяется с каркасом свай. Устанавливаются боковые стенки опалубки и после этого приступают к заливке бетона.

Если бетон заливают при температуре +20 и выше, опалубку можно снимать через 4 дня. В случае выполнения работ с температурой окружающего воздуха не выше +10 , то необходимо выдержать паузу в 14 дней.

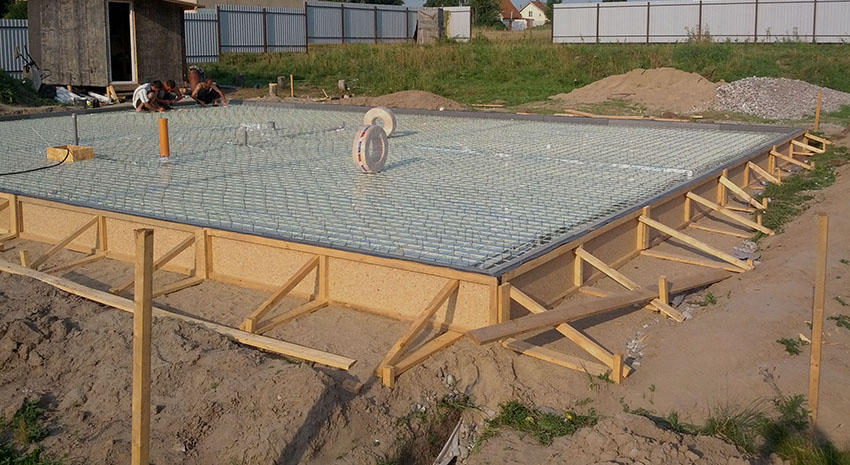

Опалубка готова под заливку бетоном

Пошаговая инструкция по изготовлению фундаментного основания с ростверком

Прежде чем сделать свайно-ростверковый фундамент своими руками вам следует внимательно ознакомиться с инструкцией, в которой приводится подробный (пошаговый) план его обустройства.

Содержащиеся в этой инструкции указания предполагают выполнение следующих рабочих операций:

• разметка участка застройки;
• земляные работы;
• монтаж свайных опор с учетом глубины заложения;
• обустройство связующей ленты (ростверка).

Рассмотрим каждый из указанных пунктов пошаговой инструкции более подробно.

Разметка фундамента и мест установки свай

Разметка участка под фундамент производится в следующей последовательности:

• Сначала удаляются верхние (плодородные) пласты почвы, которая складывается затем в специально отведённом под неё месте строительного участка.
• После этого площадка под фундамент тщательно выравнивается (то есть осуществляется её планировка).
• Вслед за этим посредством колышков и тонкой бечевы размечаются границы будущего фундаментного основания дома (внутренняя и внешняя).
• По окончании разметки границ основания можно перейти к обозначению точек установки свайных опор, которые ещё на стадии подготовки проекта должны быть прорисованы на плане постройки с указанием точных расстояний между ними.

Земляные работы и монтаж свай

Порядок проведения земляных работ определяется типом используемых при строительстве опорных элементов, в качестве которых чаще всего используются сваи винтового или буронабивного типа.

В случае винтовых опор необходимости в подготовке специальных приямков, как правило, не возникает. Они вворачиваются в землю посредством специальных механических приспособлений или вручную. В процессе монтажа оголовки винтовых свай выставляют на одном заранее обозначенном с помощью шнурка уровне.

Для монтажа буронабивных свай вам потребуются специальные механизмы, которые могут быть заменены обычным ручным буром с исполнительным инструментом подходящего диаметра. Производимые с их помощью работы осуществляются в следующем порядке:

Сначала этими приспособлениями в нужных точках разметки бурятся скважины под опоры с учётом параметров их заложения.

После выравнивания стенок скважин на них монтируются элементы ограждающей конструкции (опалубки).
Вслед за этим в отгороженное опалубкой пространство опускается арматурный каркас (он предварительно изготавливается из четырёх толстых продольных прутьев, связанных между собой с помощью отожжённой проволоки).

В завершении этой стадии работ производится заливка жидкого бетона, подготовленного любым удобным для вас способом.

Обустройство ростверка

Порядок подготовки связующего основания зависит от типа материала, выбранного для его изготовления. Так, ростверк из металлических профилей просто приваривается к хорошо выровненным оголовкам свай.

При изготовлении небольшого по высоте железобетонного ростверка сначала по всей длине будущей малозаглублённой ленты делается подсыпка из щебня толщиной порядка 15 см.

Затем поверх этой подсыпки монтируется опалубка из деревянных щитов или досок с частичным погружением её стенок в грунт.

Высота элементов ограждения выбирается исходя из заложенных в проекте параметров цокольной конструкции. Сборка щитов и их крепление посредством перемычек и упоров полностью аналогичны соответствующим операциям, производимым при обустройстве опалубки ленточного фундамента.

Армирование формируемой железобетонной конструкции осуществляется точно таким же образом, как это делалось при усилении обычного ленточного фундамента с той лишь разницей, что в этом случае добавляется перевязка с выпусками из свай.

При её формировании свайные выпуски различной длины сначала загибаются, после чего один ряд приваривается к нижнему армирующему поясу ростверка, а второй соответственно – к верхнему.

При обустройстве ростверка не следует забывать о необходимости оставлять вентиляционные продухи, также о закладке труб и коробов, которые необходимы для подводки к дому инженерных коммуникаций.

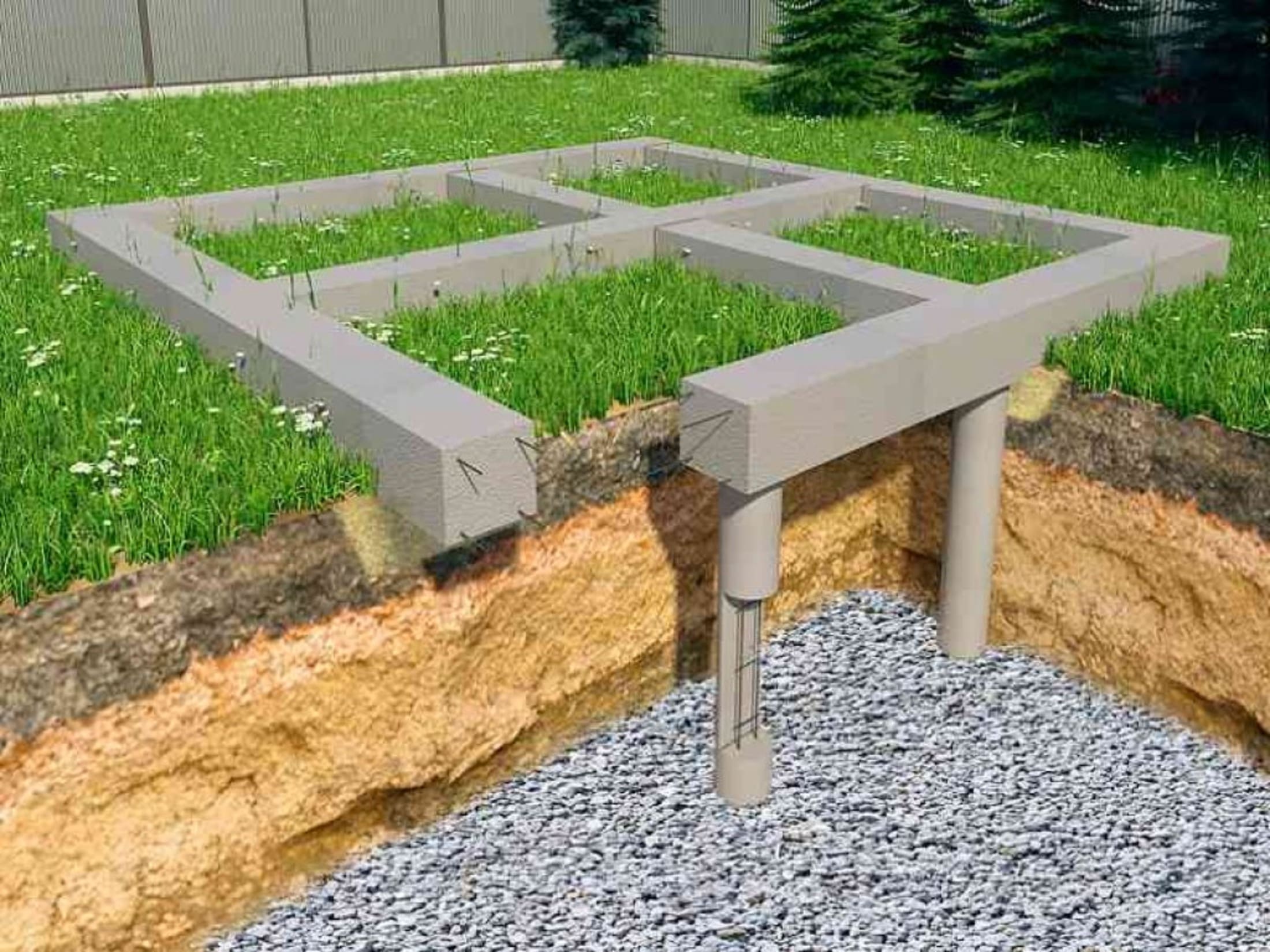

Что такое свайное поле и ростверк, как они взаимодействуют между собой

Фундаментом свайного типа называют конструкцию из группы свай (установленных в грунт вертикальных стержней), наземная часть которых для жёсткости и возможности опирания стен объединена плитой или балкой (ростверком).

Рядное расположение свай

• Устройство ростверка или плиты даёт возможность всем сваям включаться в работу одномоментно, распределять нагрузки по всему контуру, что обеспечивает равномерность осадки здания. В зависимости от условий строительства, ростверк может располагаться на разной высоте, и по этому признаку делится на три типа: низкий, повышенный, высокий.
• У низкого ростверка подошва находится на отрицательном уровне (ниже планировочной отметки грунта). Благодаря своему положению он не только может передавать грунту часть вертикальных усилий, но и воспринимает боковые нагрузки от давления грунта при морозном пучении.

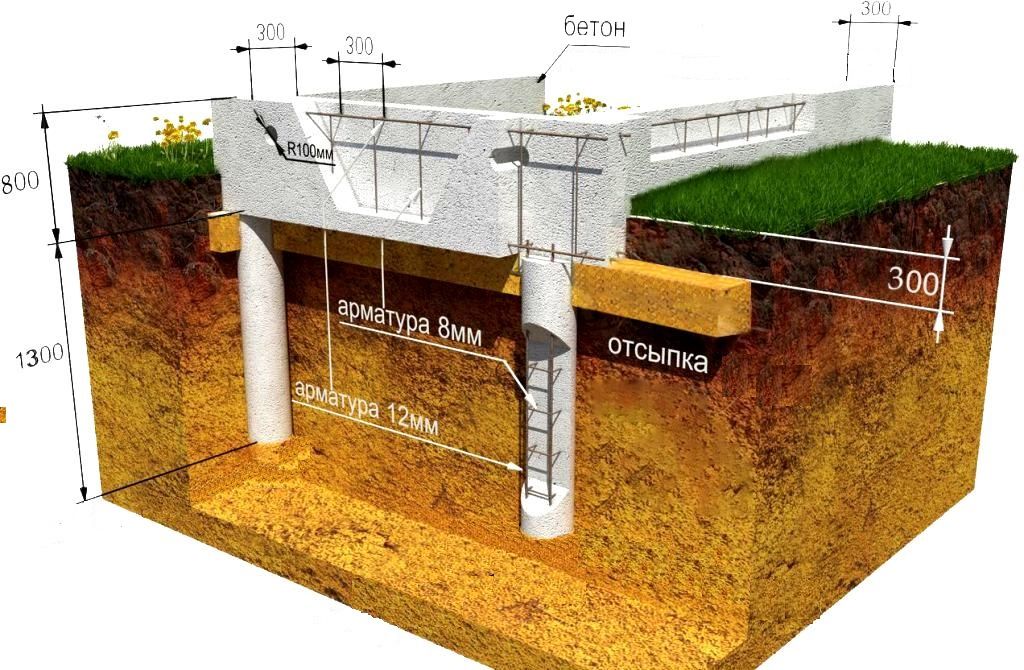

Схема низкого ростверка

• Повышенный ростверк не поднимают высоко, но и не заглубляют в грунт. Его подошва опирается непосредственно на него — а вернее, на устроенную между головами свай противопучинистую подушку из песка или с прокладкой пенополистирола (отметка верха подушки совпадает с нулевой). При устройстве опалубки такой конструкции, короб можно делать без дна, что экономит и время, и средства — но передавать нагрузки на грунт повышенный ростверк не может.
• Высокие ростверки могут располагаться выше планировочной отметки грунта как на 20 см, так и на высоту целого этажа, что бывает при строительстве зданий на местности с уклоном. Такой способ устройства ростверка применяют при возведении сооружений гидротехнического назначения, которые требуется поднять выше уровня воды.

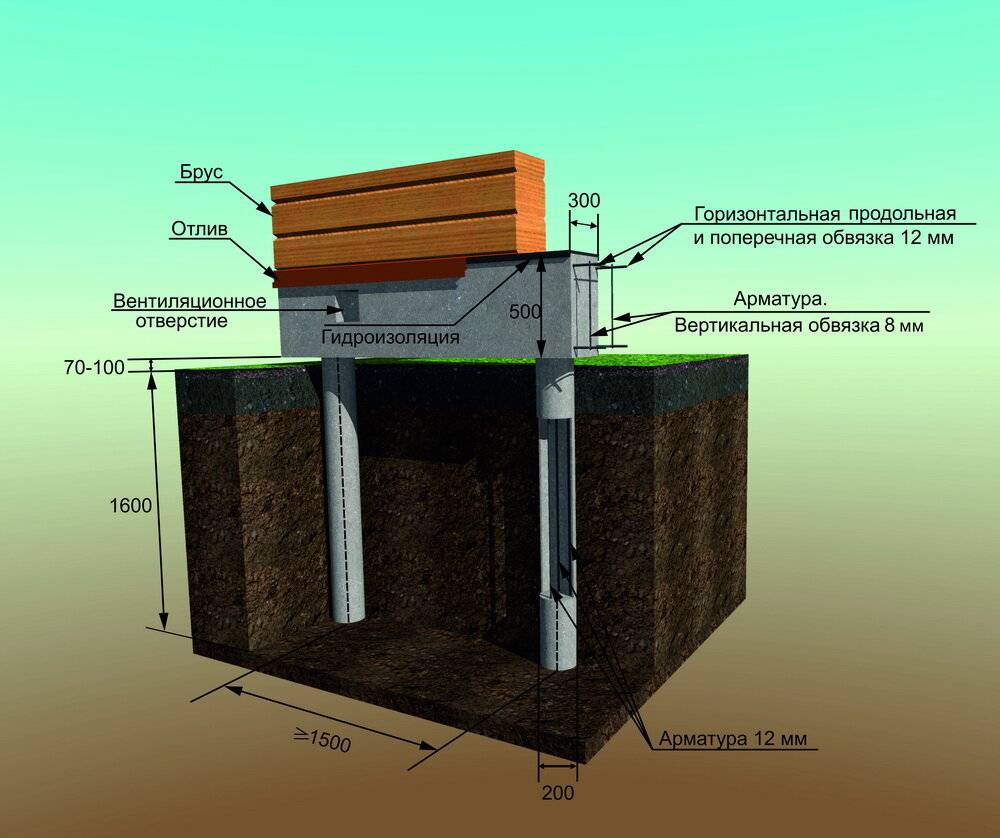

Высокий ростверк под дом

Типы свайно-ростверковых конструкций

Буронабивные

Такой свайный фундамент подразумевает использование в качестве заглубленных элементов – буронабивных свай. Такие конструкции монтируются на месте, прямо в грунт. Для этого, в точке заложения, ямобуром делается отверстие расчетным диаметром, как правило, от 300 мм и до 800 мм. На глубину, превышающую глубину промерзания грунта, но в любом случае до несущего грунта. Такая глубина определяется по результатам инженерных изысканий на участке.

В готовый ствол будущего узла устанавливается опалубка и металлический арматурный каркас, выступающий выше устья скважины на 600 – 700 мм. К нему впоследствии будет вязаться монолитный ростверк.

Подготовленный ствол сваи заполняют бетоном до самого верха. Изготавливая свайно набивной фундамент, следует помнить, что бетон должен подаваться непрерывно до самого верха.

Окончив подготовку свайного поля, выполняют устройство ростверка. Для этого между сваями, где будет монтироваться ростверк, устанавливают подготовленный каркас балки. Нижняя линия ростверка заполняется песком, а по бокам устанавливается опалубка. По внешнему виду это будет напоминать традиционный ленточный фундамент. Подготовленные пространства заполняют бетоном с последующим вибрированием. После отвердения бетона, снимают опалубку, а песок из-под балки убирается, в случае если конструкция предполагает устройство высокого ростверка. Таким образом, получается ленточный ростверк. Также такую конструкцию можно определить как свайный фундамент с монолитным ростверком.

Забивные

Для свайно-забивного фундамента используют технологию установки элементов способом забивания в грунт, то есть без выемки грунта и бурения. Такие сваи предварительно изготавливаются на заводах ЖБИ. Они имеют различную длину и сечение (прямоугольное). Забиваются сваи специальными копровыми установками с дизельным или гидравлическим молотом.

Для устройства основания на таких конструкциях используется готовая железобетонная балка, выполняющая роль ростверка. Сверху, на оголовок, монтируется металлическая пластина, на которую впоследствии устанавливается край ростверка с закладной деталью. Крепится такое соединение сваркой. Стыки между балками заделываются бетоном.

Основания с применением таких конструкций, используются при возведении многоэтажных домов и промышленных зданий.

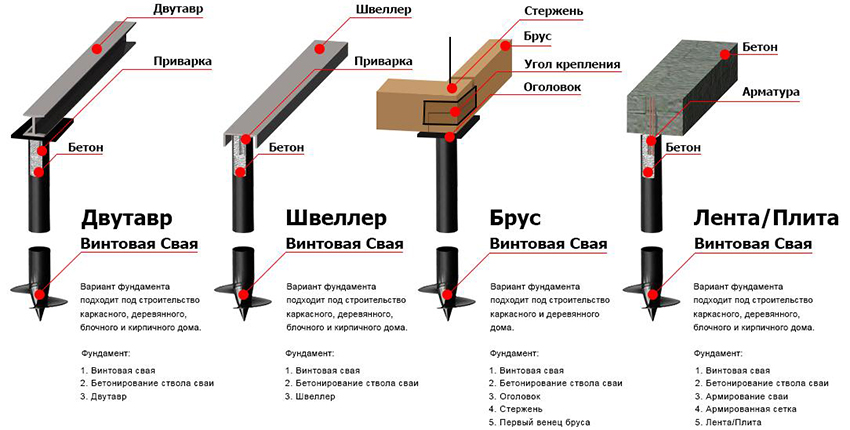

Винтовые

Винтовые сваи погружаются в грунт с помощью вкручивания с одновременным вдавливанием. Они также связываются между собой балками. Ростверк на винтовых сваях может быть любого исполнения (металлическим, деревянным, железобетонным). Такие основания применяют в тех моментах, где встречаются обводненные грунты, на местности с большим перепадом высот.

Строительство свайно-ростверкового фундамента  с основой из винтовых свай, происходит в той же последовательности, что и при других видах свайных конструкций

Ошибки и рекомендации

Ошибки, допущенные при монтажных работах, могут нарушить прочность вашего здания

Возникают большие минусы функциональности фундамента, в том случае, если отсутствует связь между ростверком и сваей. При наступлении зимнего сезона образованная сила может пошатнуть сваю. Стоит отметить, что такая ситуация естественна и происходит из-за расширения почвы. Ошибки, допущенные при монтажных работах, могут нарушить прочность вашего здания и тогда все усилия и средства будут потрачены зря. Для избегания такой неприятной ситуации, мы и ознакомимся с основными ошибками при установке такого фундамента:

Отсутствует воздушная прослойка между основанием и ростверком. Особенно актуален такой нюанс для зимнего сезона, так как при ее отсутствии, давление усилится и может произойти смещение элементов стройки.

• Неправильно выполненные расчеты. Данная ошибка может привести к просадке основания постройки. Решение этой проблемы процесс не дешевый, поэтому лучше подойти к строительству ответственно.
• Нарушение монтажных правил при установке сваи. Для избегания ошибок, их монтаж должен происходить на глубине, ниже промерзания почвы.

Применение буронабивной технологии в частном строительстве

Схема возведения основания по технологии ТИСЭ Технология возведения буронабивных конструкций проста и подходит для устройства фундамента своими руками. Строительная индустрия имеет в своем распоряжении разнообразные виды буров под скважины с различным сечением. Их применение помогает выполнить бурение скважин до нескольких метров глубиной.

Диаметры свай также могут быть разные: от 15 до 40 см. Так называемая технология ТИСЭ предполагает использование специального бура, при помощи которого можно бурить скважины 20 см в диаметре с расширением в основании (до 40 или 60 см). Таким образом, достигается увеличение площади опоры, не позволяющей пучению вытолкнуть сваю.

Существуют также специальные механизмы (ямобуры, мотобуры и прочие) которые могут существенно облегчить выполнение этапа установки опор.

Варианты расположения свай и их виды

Сваи могут быть висячими или в виде стоек. В первом варианте нагрузка на окружающий грунт передается через трение о боковые стенки. Такие сваи характеризуются развитой боковой поверхностью по всей длине с множеством выступов, что обеспечивает хорошую несущую способность конструкции. Данный тип применяется для почв с высоким уровнем грунтовых вод или имеющих толстый слой слабого грунта, под которым располагается более прочный, но он все равно не способен удержать сваю-стойку.

Сваи-стойки передают нагрузку от сооружения непосредственно на прочный грунт, который располагается под слабым слоем. Элементы характеризуются гладкой поверхностью, за которую грунт не цепляется. Самым важным критерием для данного типа свай является широкое основание, которое воспринимает более 80% от общей нагрузки.

Сваи в грунте могут располагаться по одному из способов:

• одиночному;
• ленточному;
• полосами;
• в виде куста;
• полем.

Различные варианты и виды свай

Первый способ выбирается под отдельно стоящую опору. В зависимости от особенностей рельефа свая может быть установлена наклонно. Ленточный способ предполагает размещение свай по всему периметру сооружения. Для строительства массивных многоэтажных конструкций используется установка свай в несколько рядов в виде полос.

Кустовое размещение предполагает установку элементов под несущими стенами и объектами с большой нагрузкой. Такой способ применяется для строительства навесов и сооружений с большим количеством колонн, которые удерживают кровлю. Для строения большого размера используется установка свай в шахматном порядке.

Выбор способа расположения свай зависит от проекта строительства. Элементы должны располагаться в углах и в местах пересечения простенков. Оптимальным считается расстояние между сваями в ростверке 2–3 м.

Монтаж

Свайное основание с бетонным ростверком может быть разным по конфигурации, особенностям исполнения, используемым материалам.

Сваи бывают:

1. Сплошные – универсальный вариант для всех типов почвы.
2. Полые с многосекционным сердечником – для частного строительства в сложных условиях.
3. Сваи с уплотненным забоем – для домов весом больше 500 т.
4. С пятой – с проведением взрывных работ.

Обычно в строительстве частных домов используют опоры сплошного сечения простой конструкции.

Чтобы фундамент сделать своими руками, нужно запастись всем необходимым: обсадные трубы, ручной бур, арматура, бетонный раствор, вязальная проволока, гидроизоляционный и теплоизоляционный материалы, деревянные щиты (из которых будет монтироваться опалубка), рулетка, уровень любой, виброоборудование и все, что обычно используется для работы с бетоном.

Устройство столбчатого фундамента с ростверком

Устройство основания под будущую постройку выполняется по следующему алгоритму:

• очистка территории от растительности с последующей обработкой химикатами;
• разметка участка на основании проекта;
• создание отверстий для будущих столбов;
• трамбование грунта на дне ямы;
• создание песчаной подушки высотой не менее 15 см;
• укладка геотекстиля;
• засыпка щебнем;
• выполнение опалубки для каждой ямы;
• накрывание полиэтиленом опалубочной системы;
• создание каркаса для армирования свай;
• формирование столбов путем заливки в отверстия бетона;
• обработка поверхности столбов битумной мастикой;
• монтаж опалубки между железобетонными столбами для создания ростверка, высота которой должна превышать высоту будущей конструкции на 5-10 см;
• устройство песчаной подушки;
• бетонирование ростверка с армированием конструкции;
• создание гидро- и теплоизоляции.

Сборный ростверк применяют для возведения таких построек, где срок службы не превысит 20 лет

Как подготовиться к работе?

Закладка фундамента – ответственный процесс, поскольку от выбора материала и качества монтажа зависит надежность и долговечность проектной конструкции.

С чего начать?

Но, чтобы сэкономить, можно использовать справочную информацию и самостоятельно провести исследование грунта и глубины подземных источников на участке.

Что нужно знать перед проектированием?

Для расчетов железобетонного свайно-ленточного фундамента необходимо знать:

• тип грунта;
• степень пучения почвы;
• точку промерзания;
• залегание поземных источников;
• несущую способность грунта;
• перепады высот на участке;
• климатические условия для региона (количество осадков).

Перед расчетами фундамента необходимо подобрать количество свай. Как правило, опоры устанавливают по углам здания и в местах, где будут пересекаться простенки в доме по проекту.

Приблизительное расстояние между опорами 1,5–3 м. Площадь сечения свай выбирается экспериментальным путем, исходя из несущей способности грунта.

Для выбора параметров рекомендуется воспользоваться справочными данными:

Диаметр буронабивных свай, см	100	150	200	250	300
Площадь основания, см2	79	177	314	490	707
Тип грунта	Несущая способность
Песок крупной фракции	325	701	1350	2050	2350
Песок средней фракции	235	530	942	1472	2120
Мелкий песок, перенасыщенный влагой	197	530	748	1226	1775
Твердая глина	353	795	1413	2208	3180
Пластичная глина	197	353	628	980	1413
Крупнообломочные породы	432	1315	2168	3238	5650

Расчет опор и ростверка

Чтобы заложить надежный фундамент, необходимо провести ряд обязательных предварительных расчетов:

1. Определить суммарные нагрузки с учетом веса стен, перекрытий, кровли, снежного настила и т.п.
2. Найти необходимую опорную площадь, зная вес конструкции и коэффициент надежности. Формула для расчета: S опоры = (М * 1,4)/Н, где:
   • М – суммарная масса сооружения (из п.1),
   • Н – несущая способность грунта (справочная информация),
   • 1,4 – коэффициент надежности.
3. Рассчитать суммарную площадь сечения свай, учитывая их количество.
4. Сравнить результаты вычислений п. 2 и 3.

Если площадь сечения свай больше опорной площади, то выбранные параметры подходят, если меньше – необходимо увеличить площадь опор. Иногда целесообразно увеличить количество столбов (алгоритм расчета не поменяется).

Длину опор выбирают с учетом глубины промерзания грунта. Как правило, железобетонная конструкция должна упираться в твердый несущий слой. Для большинства российских регионов точка промерзания находится на глубине 1,5 м. К этому значению необходимо не забыть добавить высоту цоколя.

Ширина ростверка выбирается таким образом, чтобы это значение превосходило или было равным толщены цоколя или несущих стен.

Необходимые инструменты и материалы

Для строительства свайно-ростверкового фундамента понадобятся такие инструменты и материалы:

• ручной бур или электрическая установка для устройства шурфов;
• смесь для бетонного раствора: песок, щебень, цемент, вода;
• щебень средней фракции для устройства дренажной подушки под ростверк;
• бентонитовый раствор для обмазки стенок скважины;
• листы рубероида для гидроизоляции свай;
• листовой гидроизоляционный материал для ростверка;
• пенополиуретановый утеплитель;
• металлическая арматура для армирования верхней и нижней части фундамента;
• доски, брусья, гвозди и шурупы для изготовления опалубки;
• колышки, лески для разметки участка.

Подземный ростверк

Экономически выгоден подземный вариант при наличии в проекте техподполья, цокольного этажа. Основным преимуществом ростверка перед ленточным фундаментом является опирание на сваи:

• после заливки монолитной ленты, плиты либо изготовления сборного ростверка из-под него можно удалить слой почвы 5 – 10 см лопатой
• все нагрузки передаются на СВС либо буронабивные сваи
• касательные силы печения компенсируются слоем песка при обратной засыпке ленты ростверка

Щель под подошвой монолитной конструкции в грунте защищается листовыми материалами. Для стандартной ленты МЗЛФ этого сделать невозможно. Гидроизоляция, дренажная система позволяют повысить ресурс любой ж/б конструкции, поэтому необходимы для любого низкого ростверка.

По каким признакам классифицируют сваи

Классифицируют сваи вне зависимости от материала изготовления, так как один и тот же признак может быть применим для всех видов, или только для некоторых.

По способу погружения

Существует пять основных методов погружения свай в грунт:

1. Забивка и вдавливание. Применяется только для свай заводского изготовления, которые погружаются в грунт без предварительной его выемки.
2. Вибропогружение с выемкой грунта и последующим бетонированием. Только для железобетонных оболочек.
3. Набивные. Смесь укладывается в выемки, образуемые в процессе обжатия грунта.
4. Буровые. Устраиваются с предварительным бурением скважин.
5. Винтовые. Погружаемые в грунт вращением кабестана.

Вдавливание заводских железобетонных свай

По условиям взаимодействия с грунтом

В этой категории всего два пункта: сваи-стойки и висячие сваи. К стойкам относят все существующие сваи, которые опираются на скальные грунты, и все забивные сваи, опирающиеся на малосжимаемые грунты с модулем деформации более 50 МПа (твёрдые глины и крупнодисперсные грунты).

Висячими называют сваи, устанавливаемые на сжимаемых грунтах, без опоры на твёрдый пласт. Они передают нагрузку не только нижним концом, но и боковыми поверхностями, которые удерживаются в заданном положении за счёт силы трения.

Принцип взаимодействия сваи с грунтом

Только забивные сваи и оболочки из железобетона

У железобетонных свай есть свои классификационные признаки:

• Способ армирования.
  • с продольной ненапрягаемой арматурой и поперечным армированием;
  • предварительно напряжённые, с продольным и поперечным армированием;
  • предварительно напряжённые, только с продольным армированием.

Вариант поперечно-продольного армирования

• Форма поперечного сечения:
  • полнотелый квадрат (самый распространённый вариант);
  • квадрат с круглой полостью;
  • прямоугольник;
  • тавр и двутавр;
  • полый круг.
• Форма продольного сечения:
  • призма;
  • цилиндр;
  • с наклонными гранями (ромб, трапеция, пирамида).

Железобетонная свая с квадратным сечением

• Конструктивные особенности самой сваи:
  • целая;
  • составная.
• Конструктив нижнего конца:
  • с плоским концом;
  • с заостренным концом;
  • с уширением (камуфлетной пятой);
  • полые с закрытым концом;
  • полые сквозные.

Процесс забивки свай

Только набивные сваи

У набивных свай есть три способа устройства. Основной из них предусматривает погружение в грунт инвентарной трубы, на нижний торец которой надет оставляемый в грунте башмак. По мере заполнения инвентарная труба постепенно извлекается, бетон сцепляется с башмаком, который далее будет играть роль камуфлетной пяты.

Два других способа связаны с виброштамповкой. Скважина в грунте не бурится, а пробивается по разным технологиям — да и форма сечения у неё не цилиндрическая, а коническая или пирамидальная.

Только буровые и буронабивные сваи

Буровые и буронабивные сваи тоже имеют по три способа устройства.

Буровые:

1. опоры сплошного сечения, бетонируемые без оболочки, или с извлекаемой оболочкой;
2. полые с круглым сечением (для устройства полости используется многосекционный сердечник);
3. грунтонабивные сваи (в готовую скважину трамбуется щебень).

Буронабивные:

1. с камуфлетной пятой, для которой уширение устраивается взрывом;
2. с разбуриваемой камуфлетной пятой;
3. сваи-столбы, устраиваемые по предварительно пробуренной скважине.

Предварительное бурение для буронабивных свай

Итоговые моменты

Свайно-ростверковый фундамент представляется как уникальное совмещение характеристик и свойств ленточного и свайного основания. Может использоваться при возведении небольших зданий и инженерных сооружений. Равномерно распределяет нагрузку от стен строения между всеми элементами основания, предотвращая осадку и появление трещин в стенах. Ростверк отличается надежностью и качеством от свайного основания и более технологичен, чем обыкновенный ленточный фундамент. Своими силами одолеть такую стройку можно, но в любом случае, для выполнения расчетов по фундаменту, придется пригласить специалиста.
