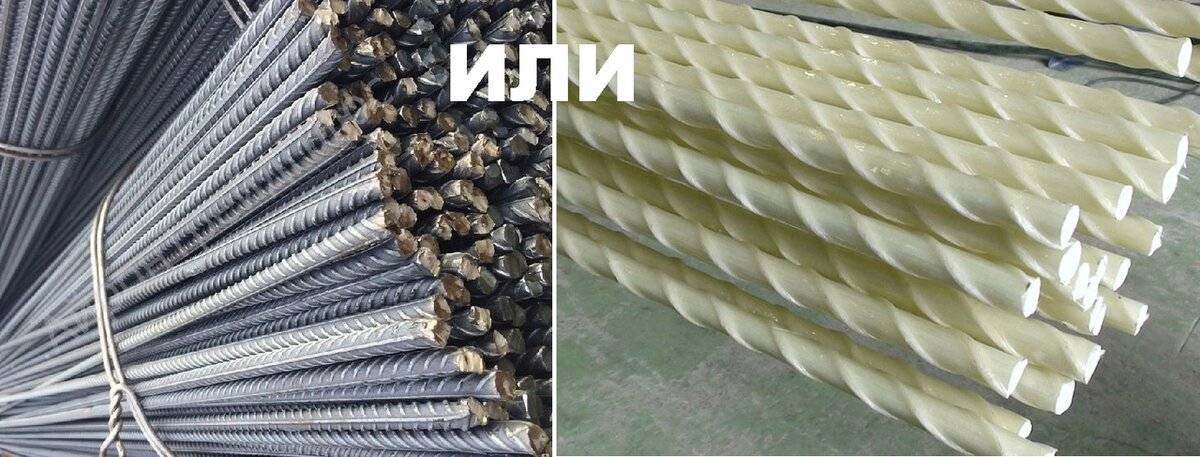

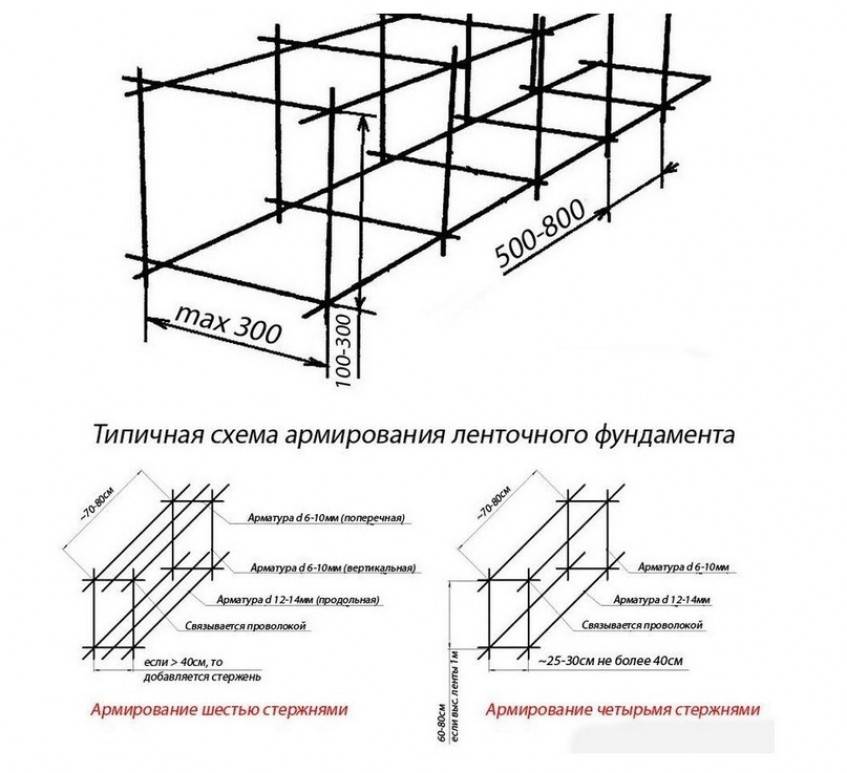

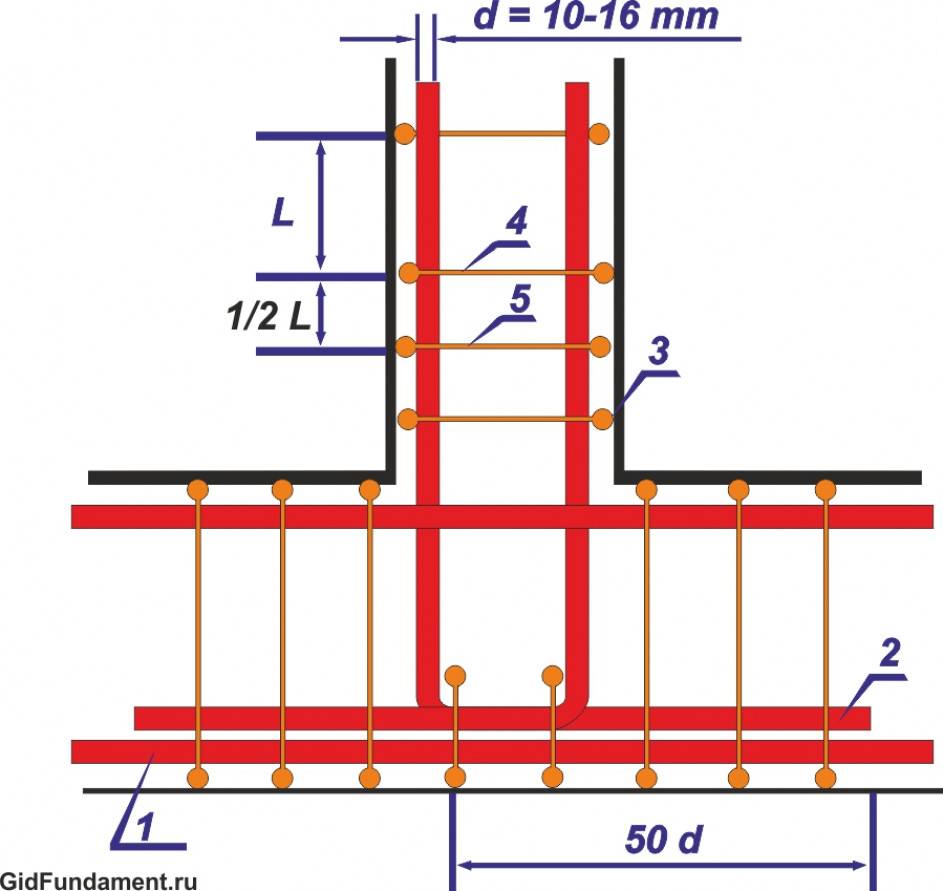

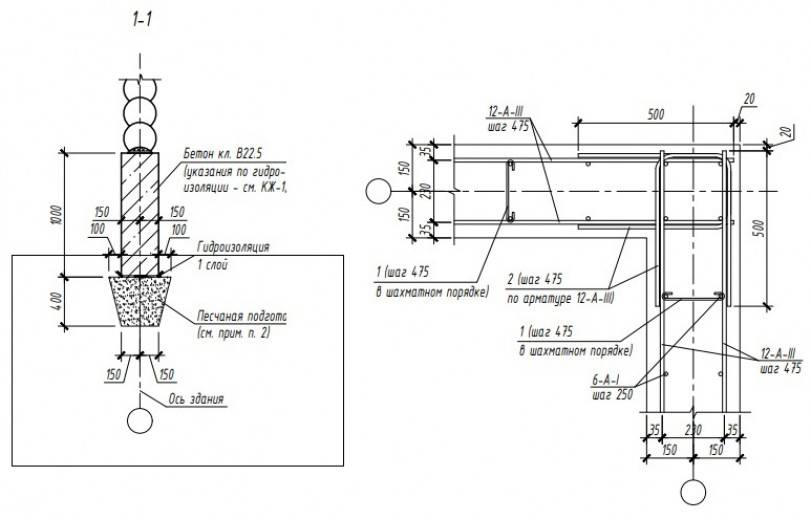

Схема армирования
Число располагаемых продольных прутьев зависит от ширины ленточного фундамента, в индивидуальном строительстве распространены два варианта: с четырьмя и шестью стержнями. Вторая система актуальна при превышении размеров монолита свыше 50 см. Это обусловлено основными требованиями к размещению арматуры, согласно СНиП 52-101-2003: расстояние между продольными линиями не должно превышать 40 см; рекомендуемый промежуток между элементом металлического каркаса и краем бетона – 5-7 см.
Утапливать стержни в центр нельзя, равно как и допускать их расположения вблизи грунта из-за возрастания риска коррозии. Добавочный прут крепят ровно посередине, расстояние между нижним и верхним поясом варьируется в пределах 60-80 см, такая схема идеально подходит для фундамента одноэтажного дома высотой не более 1 м. Поперечные и вертикальные стержни перекрещивают между собой в одном узле, интервал размещения составляет от 30 до 80 см, для удобства расчета его часто принимают равным 50.

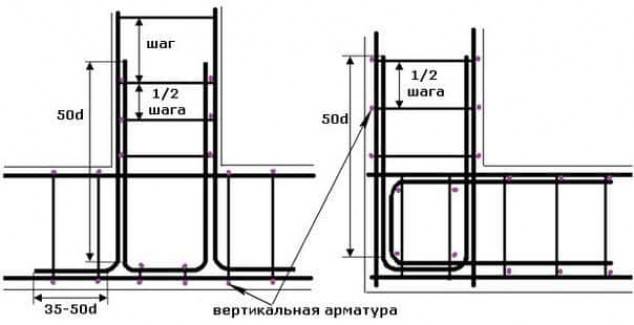

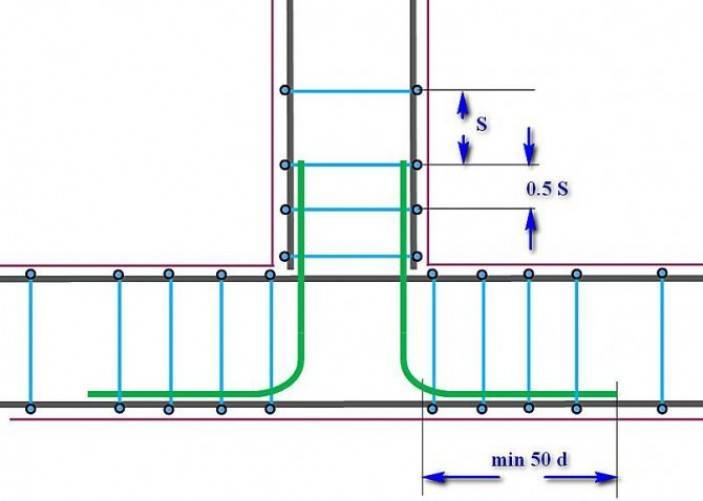

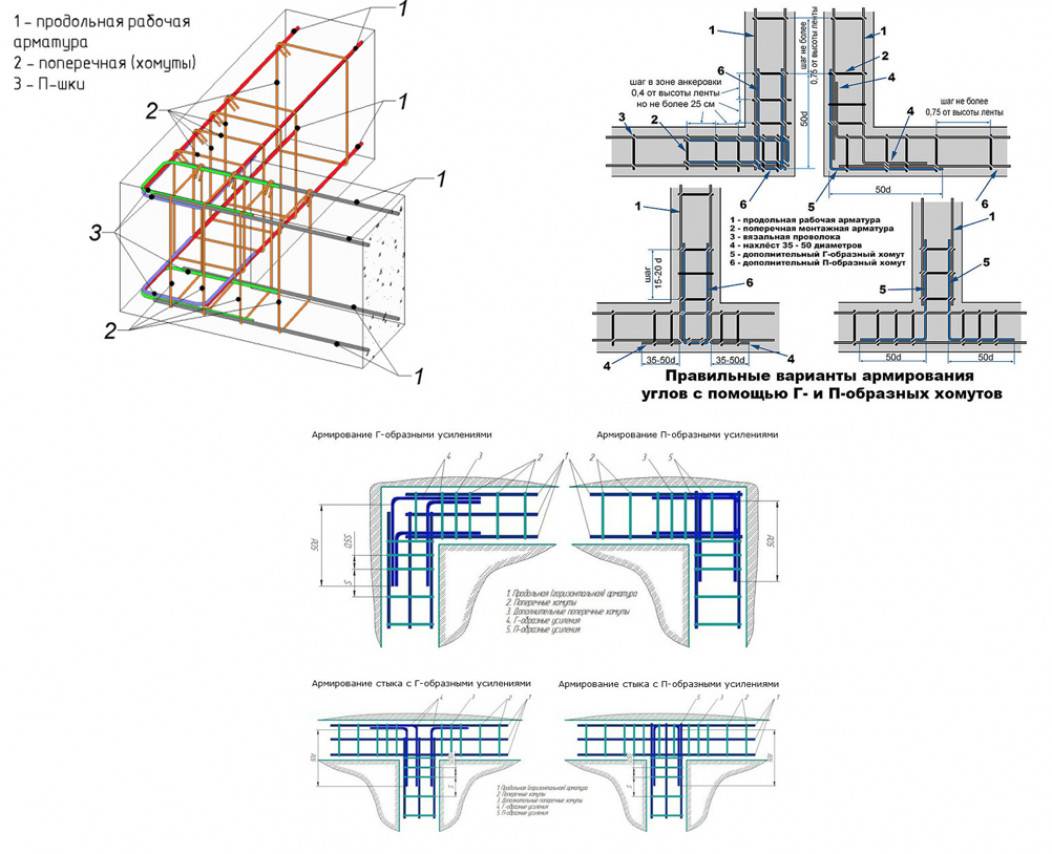

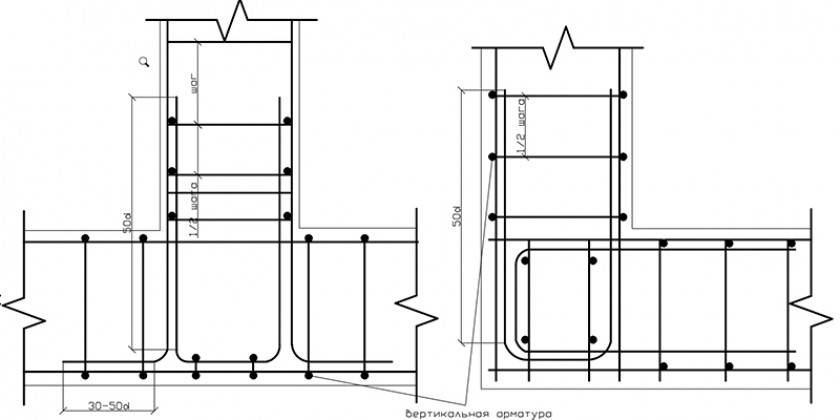

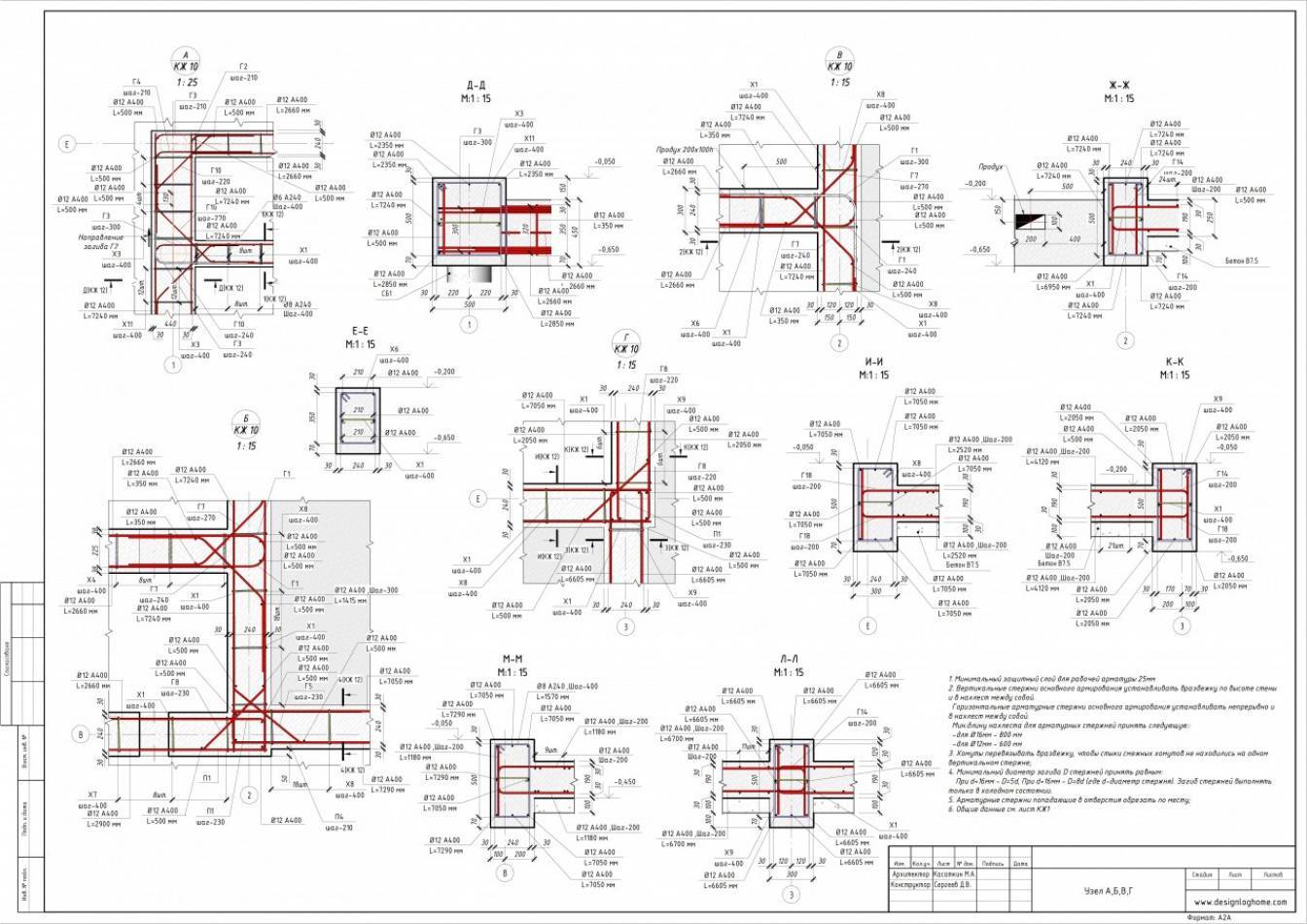

Особого внимания требуют углы, на участках перераспределения напряжения каркас усиливается загнутыми прутьями. Рекомендуемые схемы включают анкеровку Г-образными или П-образными элементами, или загиб продольного ряда. Поддерживающая арматура укладывается в верхнем поясе, минимальная длина одной стороны – 50 см. Также на этих участках сокращается интервал размещения продольных прутов, шаг для фундаментов стандартного сечения – 25 см. Выполнение этих условий актуально даже при строительстве легких построек типа бани, обычной связки проволокой в углах недостаточно.
Расчет арматуры для ленточного фундамента
Исходными данными являются геометрические размеры будущей основы. Расчет проводится на стадии проектирования дома, одновременно с составлением схемы расположения прутьев. Процесс начинается с выбора диаметра, для ленточного типа фундамента допускается использование разного типа метизов для продольных (основных) рядов и вертикальных с поперечными. Закладываемый минимум для горизонтальных несущих стержней – 12 мм, исключение делается для легких построек типа бани (но не менее 10 мм). Применяется арматура одинакового сечения с одной маркой стали, при избытке допускается укладка изделий с большим диаметром для формирования нижнего ряда.
Зная величину периметра ленты и число прутьев, на первый взгляд, найти общий метраж легко. Но расчет усложняется из-за необходимости использования цельной арматуры. В идеале продольные пруты неразрывны, при связке двух отрезков короче, чем длина стены, допустимый минимум запаса составляет 30 см. Загнутые элементы для усиления углов не уступают в диаметре, их общий метраж зависит от числа поворотов, в расчет включают участки соприкосновения с внутренними несущими стенами.
Требуемая длина для поперечных и вертикальных стержней также рассчитывается согласно выбранной схеме. Самый простой путь – подсчитать метраж на один стык и умножить его на число узлов. Даже при условии соединения каркаса сваркой арматура для фундамента не режется в обрез, учет нахлестов и запусков обязателен. Точно учесть величину выступающих отрезков невозможно, для упрощения расчета их принимают равными 10 % от общего метража монтажных прутьев.
Нюансы вязки арматуры
Сварочное соединение для каркасов ленточных фундаментов не подходит: помимо увеличения затрат оно не обеспечивает достаточную надежность, стыки со временем подвергаются коррозии. Единственно возможным способом фиксации считается обвязка пластиковыми хомутами или стальной проволокой. Ее расчет несложный: число узлов умножают на длину отрезка, требуемого для обхвата прутьев и закрутки концов (обычно это 30-50 см), полученный метраж переводится в кг.
Рекомендуемое сечение проволоки при диаметре арматуры от 12 мм варьируется в пределах 1,2-1,4 мм. Для вязки используются крючок и плоскогубцы или специальный пистолет (дорогой инструмент, но оправданный при больших объемах работ).

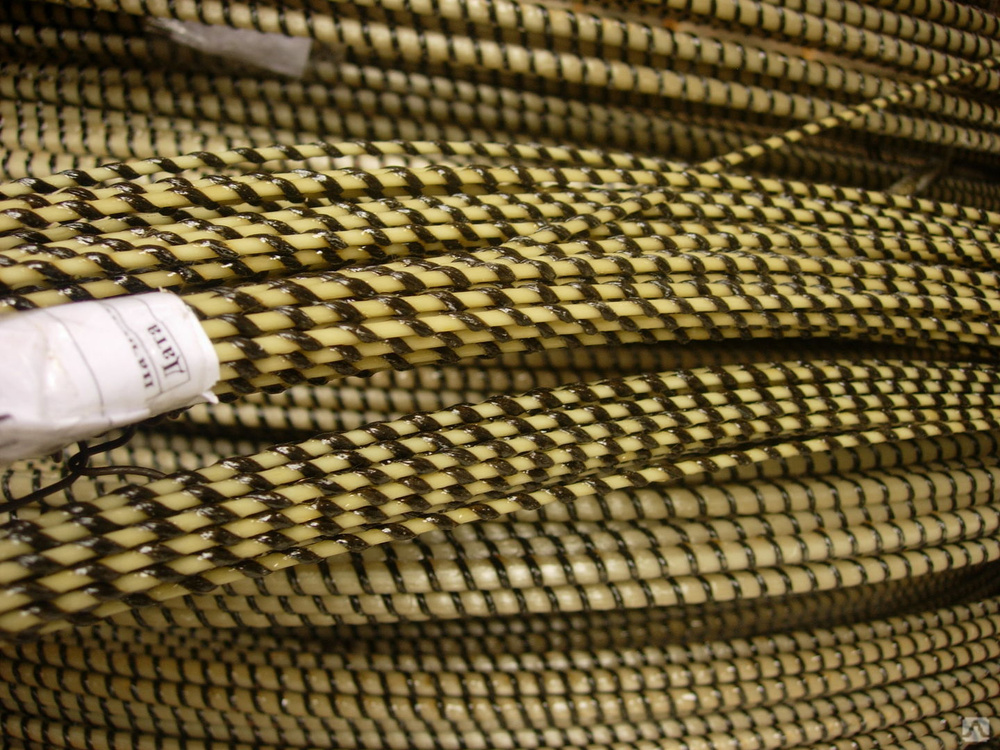

Стеклопластиковая арматура в бухтах
Главным использованием арматуры в малоэтажном строительстве считается ее применение для упрочнения фундаментов. Чаще всего применяется стальной вид арматуры класса А3 параметрами 8,10,12 мм. Масса 1000 метров стальной арматуры составляет 400 кг для 8мм, 630 кг для 10мм, 900 кг для 12 мм.
Вы можете купить металлическую арматуру в бухтах, но тогда потребуется дополнительное оборудование для повторного выравнивания такого изделия. А если вы купите стеклопластиковую арматуру в бухтах, то сможете перевезти ее в своем легковом автомобиле, а также приобрести наименьшего размера. Когда вы разматываете такую бухту, то ее не нужно выпрямлять, так как она не деформируется.
Применение стеклопластиковой арматуры для перекрытий
Если вам необходимо купить арматуру для фундамента, то, наверняка, знакомы с ее яркими преимуществами. Благодаря высоким техническим показателям, такая арматура постепенно вытесняет стальные аналоги. Во многих случаях замена стали на стеклопластик способствует получению не только высокой адгезии и долгого срока службы, но и экономической выгоды. Также можно отметить, что стеклопластиковая арматура активно используется во всех областях. Разработчики создали специальную схему равнопрочной замены стальных прутьев на композитные, что способствует получению соответствия всех требований к бетонным конструкциям. Стеклопластиковая арматура обладает низким уровнем упругости, а это невозможно не учесть при изготовлении строительных конструкций. Если использовать данное изделие для перекрытий, то потребуются дополнительные расчеты инженеров.
Применение арматуры из стеклопластика за городом
Как вы уже поняли, стеклопластиковую арматуру широко используют в разных сферах строительства. Если главными требованиями являются: небольшой вес, длительный срок эксплуатации, простота в использовании, высокая устойчивость к коррозии и диэлектрические свойства армирующего материала, то такой вид арматуры запросто используется вместо стального аналога при возведении различных сооружений и конструкций.
На практике показано, во многих строительных компаниях специалисты прекрасно владеют особенностями использования таких стержней. Если вам нужна стеклопластиковая арматура для фундамента отзывы можно почитать в интернете. Все они положительные. В хозяйстве также можно найти много ситуаций, когда такая арматура бетон фундамент применяется в хозяйстве.
Специалисты произведут расчет арматуры для фундамента калькулятор доступен на сайте. Стеклопластиковую арматуру можно использовать для сборки теплицы и парников., летнего домика и сауны. Именно этот вид арматуры стал феноменальным открытием 21 века.
Совсем не нужно обладать навыками для сборки конструкций из композитной арматуры. Главное – правильно и точно выпрямить арматуру, перевязать и залить бетоном. Стеклопластиковая арматура особенности. Благодаря высоким техническим показателям, данный вид арматуры предотвращает возникновение трещин, делает прочным фундамент и имеет длительный срок эксплуатации. Благодаря легкости и прочности арматуры, можно оперативно залить бетонную площадку.
Строительство теплиц и парников – легко, если использовать композитную арматуру. Ведь возвести нужное строение за короткий срок и без финансовых и временных затрат можно с композитной арматурой. Если вам нужна композитная арматура для фундамента отзывы можно почитать как на сайте , так и в интернете.
Преимущества использования арматуры из стеклопластика
Арматура из стеклопластика появилась раньше всех, ведь стекловолокно стало доступным материалом. По мере развития инновационных технологий стали появляться новые виды неметаллической арматуры на основе других типов волокон:
- углеродные,
- базальтовые,
- арамидные.
На втором месте арматура из базальтового волокна. Остальные типы практически не используются ввиду своей высокой стоимости, и спроса на них нет. Высокие характеристики арматуры в зависимости от типа используемых волокон – увеличиваются в той последовательности, в которой перечислены все виды волокон выше.
Стеклопластиковая арматура особенности. Степень прочности стекловолокна выше параметров металлического аналога, поэтому такое изделие пользуется высоким спросом. Если вы хотите приобрести арматуру оптом или в розницу, обратитесь в , которая производит и продает арматуру всех видов, сетки, гибкие связи.
Вся продукция постоянно проходит испытания на прочность и безопасность, соответствует высоким требованиям ГОСТ стандарта.
Монтаж арматурного каркаса
После подготовки траншеи и монтажа опалубки начинается армирование мелкозаглубленного ленточного фундамента. Армирование фундамента стеклопластиковой или железной арматурой технологически ничем не отличается, поэтому рассмотрим более привычный вариант – вязка каркаса из стальных прутьев. Для работы понадобятся следующие материалы:
- Рифленые арматурные прутья Ø 14-18 мм (выбор диаметра – согласно расчетов в проекте);
- Вертикальная и поперечная гладкая арматура Ø 10-12 мм;
- Мягкая вязальная проволока Ø 3-5 мм;
- Плоскогубцы, пассатижи, клещи, узкая монтировка или другой металлический рычаг Ø 20-25 мм, или специальный вязальный крючок, который можно приобрести или сделать своими руками.
Связывание арматурных прутьев
Важно: крепление стальной или стеклопластиковой арматуры проводится именно стальной отожженной проволокой, так как она хорошо растягивается и имеет хороший запас по прочности. Первый шаг к созданию армокаркаса – проведение расчетов по определению диаметра прутьев, их длины и веса
Рассчитать правильное армирование ленточного фундамента довольно просто: поперечные стержни укладываются с шагом 30 см, продольные прутья – с шагом 40 см, вертикальные стержни – с шагом 50 см
Общее количество соединений вычисляется так: величину длинной стороны фундамента нужно разделить на количество поперечных прутьев и количество вертикальных рядов продольных стержней арматуры
Рассчитать правильное армирование ленточного фундамента довольно просто: поперечные стержни укладываются с шагом 30 см, продольные прутья – с шагом 40 см, вертикальные стержни – с шагом 50 см. Общее количество соединений вычисляется так: величину длинной стороны фундамента нужно разделить на количество поперечных прутьев и количество вертикальных рядов продольных стержней арматуры
Первый шаг к созданию армокаркаса – проведение расчетов по определению диаметра прутьев, их длины и веса. Рассчитать правильное армирование ленточного фундамента довольно просто: поперечные стержни укладываются с шагом 30 см, продольные прутья – с шагом 40 см, вертикальные стержни – с шагом 50 см. Общее количество соединений вычисляется так: величину длинной стороны фундамента нужно разделить на количество поперечных прутьев и количество вертикальных рядов продольных стержней арматуры.
Допустим, строится дом 10 х 10 метров (периметр основания) с высотой стен фундамента 120 сантиметров:
- Длина одной стены фундамента — 1000 см. Шаг укладки поперечных стержней арматуры – 30 см, поэтому 1000 / 33 = 33 (поперечная арматура в одном ряду);
- 33 х 3 = 99 (поперечные стержни для одной стороны);
- 99 х 4 = 396 (общее количество арматурных прутьев на все четыре стороны).
Таким же образом рассчитывается количество прутьев стеклопластиковой арматуры.
Схема вязки арматурных прутьев
Дальнейшие действия: общее количество арматуры (396 прутьев) умножается на ширину ленты (допустим, лента будет шириной 0,6 метра): 396 шт. х 70 см = 237,6 метра – это общая длина используемой в каркасе арматуры. Таким же образом рассчитывается метраж продольных прутьев:
- 1000 см х 2 = 2000 см (один ряд);
- 2000 см х 3 = 6000 см (одна сторона);
- 6000 см х 4 = 24000 см (240 метров).
Расчет вертикальных стержней (вязка через перемычку, т.е., через 60 см):
- 2 х 17 = 34 единицы на одну сторону;
- 34 х 4 = 136 единиц на весь фундамент;
- 136 х 1,20 м = 163,2 метра.
Чтобы не докупать (в случае ошибочных расчетов) прутья арматуры, добавьте 5-8% к общему результату.
Расчет вертикальной арматуры
Далее начинается связывание арматуры в траншее фундамента. Подробное видео об этом поможет понять процесс в деталях:
Вязать каркас можно и на грунте, и в траншее, но, если траншея узкая, делать это будет неудобно. С другой стороны, опускать огромный каркас одному не получится – нужны помощники.
Подробнее об армировании основания ленточного типа своими руками:
- Начало вязки – нижние поперечные прутья: их необходимо уложить на расстоянии 30 см друг от друга, сверху положить два длинных стержня, на пересечениях связать проволокой;
- Вертикальные стержни устанавливаются через один поперечный прут и связываются;
- Таким образом вяжутся еще два или три (сколько нужно) ряда на расстоянии 40 см по направлению вверх;
- По окончании сборки всего каркаса должно получиться четыре узла.
Теперь нужно научиться правильно их связывать между собой, а также правильно связывать прутья по углам фундамента.
С помощью крючка
Для вязки применяется специальная термообработанная проволока диаметром от 0,8 до 1,2 миллиметров, которая достаточно пластична и не теряет своих свойств, даже при многократном сгибании и скручивании.
Фиксация прутьев проволокой производится специальным вязальным крючком. Так же существует винтовой крючок, который позволяет механизировать процесс и уменьшить общую трудоемкость.
Но применение данного способа не рационально для масштабных работ, например для плитного фундамента.
Для композитных стержней рекомендовано использование оцинкованной проволокой — она снизит вероятность возникновения коррозии, что положительно скажется на сроке службе фундамента.
Самодельный вязальный крючок
Самодельные крючки делаются по шаблону, как и модели, изготавливаемые на производстве. При их производстве используют арматуру, которую затачивают сбоку и сгибают в тисках. Ручку делают из расплавленного пластика, а после накручивают. Также для ручки может быть использована трубка из полимеров.
Арматура вяжется ими схематично, надежно, с обязательным соблюдением расстояния между узлами. Поэтому самодельные крючки также отлично подходят для вязки.
Связывание кусачками
Еще один способ вязания арматуры ленточного фундамента своими руками. Используется при необходимости связать несколько проволочных узлов потому, что при долгой работе с плоскогубцами сильно устанут руки. При больших объемах работ намного более предпочтительно использовать другой инструмент.

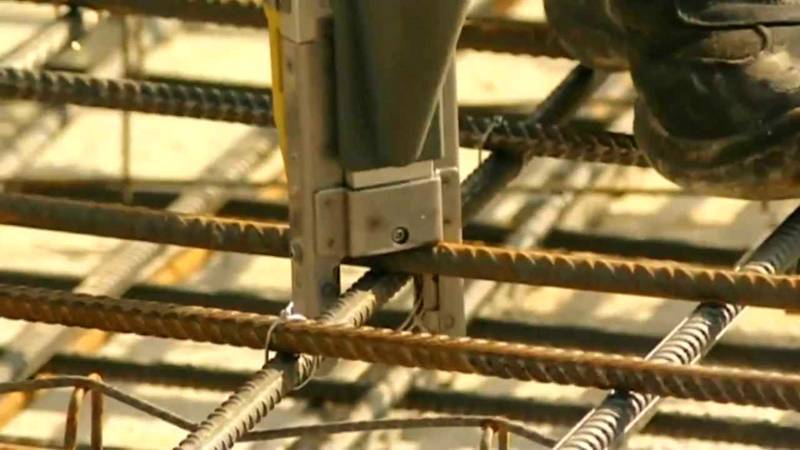

Вязальный пистолет для арматуры
Набор для увязки каркаса
В стандартный комплект современные производители включают:
- Механизм с электроприводом, который создает узел и обрезает проволоку.
- Аккумулятор с отдельным блоком питания. Его наличие упрощает выполнение работ в автономном режиме, без подключения соединительных проводов к сети питания 220 V.
- Чехол, предназначенный для закрепления инструмента на поясе монтажника.
- Инструкции по эксплуатации и чемоданчик для транспортировки и хранения.
Проволока для пистолета предлагается в намотанном виде, на небольших катушках. Производители настоятельно рекомендуют применять только сертифицированные расходные материалы, чтобы продлить срок службы техники, сохранить гарантийные обязательства.
Следующие преимущества пригодятся при выборе такого варианта:
- высокое качество связанных с одинаковым усилием узлов;
- увеличение производительности в 2-4 раза по сравнению с ручными методиками;
- снижение утомляемости;
- возможность выполнения рабочих операций в широком температурном диапазоне.
Для объективности анализа надо не забывать о некоторых ограничениях.
Такой аппарат подходит для скрепления открытых узлов
Проникновение в нижний ярус, сложные угловые места с крупной техникой затруднительно.
Поэтому в реальной ситуации современное техническое оснащение дополняют специальным крючком
Качественная проволока для пистолета стоит дорого
Приобретать это оборудование для реализации разового плана не имеет смысла. Дешевле – взять его в аренду на необходимое количество дней. Следует приобрести достаточное количество расходных материалов и дополнительные приспособления для выполнения рабочих операций вручную.
Недостатки материала
Арматура из стекловолокна и других наполнителей имеет ряд недостатков, которые незначительно ограничивают область применения. К минусам материала, которые необходимо учитывать, относятся:
пониженная термостойкость. Ограниченная температура, которую способны выдержать полимерные связующие, сокращает температурный диапазон использования пластиковых прутков. При высокотемпературном нагреве, превышающем 200 °C, снижаются прочностные характеристики, возрастает огнеопасность полимера;
С другой стороны, не обходится и без негативных отзывов. Правда, судя по ним, эти недостатки все же с лихвой перекрываются достоинствами
- уменьшенный модуль упругости. Применение композитных прутков при обустройстве перекрытий нуждается в выполнении специальных расчетов, подтверждающих возможность использования материала для усиления несущих конструкций;
- изменение прочностных характеристик в процессе эксплуатации, а также при постоянном контакте со щелочной средой;
- невозможность гибки. Проблематично придать материалу радиусную форму без использования специальных технологических приемов.
О чём не любят говорить производители композитной арматуры
Первое – анкеровка ПКА невозможна. Она не загибается, как стальная, в крюк, не держится петлёй, не расплющивается в наконечник грибком. Всё это не даёт усилить конструкцию с применением такой арматуры.
Есть мнение, что ПКА продёргивается внутри бетона при нагрузке на растяжение, несмотря на ребристую поверхность и песчаный абразив.
ФОТО: beton-trans.ruХотя надо признать, что при растяжении ПКА в три раза прочнее стали, но продёргивание внутри бетона сводит на нет это свойство
Модуль упругости полимерной арматуры в 4 раза ниже стальной, так что, согласно сопромату, нужно увеличить её диаметр в 4 раза относительно стали, и это уже невыгодно, если считать стоимость такого каркаса.
ФОТО: sense-life.comНе увеличишь диаметр – и вся конструкция не будет иметь достаточной жёсткости, не устоит перед прогибом и пойдёт трещинами в местах растяжения
Ну и было бы несправедливо не сказать о том, что по термоустойчивости ПКА не идёт ни в какое сравнение с металлом. 13 минут нагрева до +87 °С приводят к обрушению конструкций. Впрочем, пожарники вам скажут, что при пожаре, если фундамент нагрелся до +100 °С, уже и от стен ничего не останется, кирпич будет крошится под пальцами. Так что отсутствие термоустойчивости – недостаток сомнительный.
Преимущества и недостатки металла
Начать с того, что металлические пруты классов А240, А300, А400 и др., используются в строительстве уже не первое десятилетие и прекрасно зарекомендовали себя. Опытные строители выделяют следующие преимущества этого материала:
- высокая прочность;
- устойчивость перед температурными перепадами (работает до 600°С);
- долговечность и экологическая чистота. Даже при длительной эксплуатации в экстремальных условиях материал не выделяет опасные для здоровья вещества;
- хорошая пластичность — можно изменять форму без нагрева и специализированного оборудования;
- свариваемость — допускается сварка арматуры в маркировке которых есть буква «С», например А500С;
- полная пожарная безопасность. При прямом контакте с огнем он не разрушается и тем более не поддерживает горение.
К сожалению, имеются и недостатки. Главный из них – боязнь влаги. Если бетон по какой-то причине покроется трещинами и влага попадет на арматуру, то запустится процесс коррозии, который впоследствии приведет к разрушению прута и снижению прочность железобетонного изделия. Конечно, можно выбрать для фундамента специальную арматуру с литерой К – коррозийная устойчивость. Действительно, существуют марки стали, не подверженные коррозии. Но их стоимость выше.
Также к минусам можно отнести гораздо больший вес металлической арматуры по сравнению с композитной.
1 Сортамент и ГОСТы
Неметаллическая композитная арматура разрабатывалась еще в СССР в 60-х годах, однако серийное производство материала так и не было налажено ввиду тогдашней дороговизны стеклопластика. Тем не менее, при строительстве нескольких крупных объектов композитная арматура использовалась, среди которых — линии электропередач в Батуми, Москве и мосты в Хабаровске.
На сегодняшний день не существует стандарта ГОСТ с техническими требованиями к данному материалу (проект находится в разработке). Основным нормативным актом является СНиП №52-01-2003 «Композитная арматура», согласно которому стекловолоконные изделия можно использовать в строительстве в качестве замены металлопрокату. Каждый из производителей имеет ТУ на свою продукцию, вместе с которой поставляются протоколы испытаний и сертификаты допуска.
Диаметры композитной арматуры
Композитная арматура производится в диапазоне диаметров 4-20 мм. Профиль стержней может быть рифленым либо гладким. В зависимости от материала изготовления выделяют следующие виды неметаллических изделий:
- АСП — стеклопластиковая арматура, производится из стекловолокна, связанного слоем синтетической смолы;
- АБП — базальтопластиковые изделия, в который стекловолоконная сердцевина заменена расплавом из базальтовых волокон;
- АСПЭТ — изделия из стекловолокна и полимерного термопласта;
- АУП — углепластиковая арматура.
Наиболее распространены в строительстве АСП и АБП, углепластиковая арматура используется реже из-за меньшей механической прочности материала.
1.1 Сферы применения
Применение с.п. арматуры в строительстве практикуется при возведении жилых, общественных и промышленных сооружений, а также малоэтажных зданий, где АСП используется для:
- армирования железобетонных конструкций (стен и плит перекрытия);
- ремонта поверхностей объектов из кирпича и железобетона;
- послойной кладки стен по технологии гибких связей;
- армирования фундаментов всех типов (плитных, ленточных, столбчатых);
- армирования полов и стяжек;
- укрепления стен и газобетонных блоков и монтаж монолитных армопоясов.
Армирование фундамента стеклопластиковой арматурой
Распространено применение с.п. арматуры и в сфере дорожного и железнодорожного строительства, в которых АСП применяется:
- при обустройстве насыпей и дорожных покрытий;
- при укреплении откосов дорог;
- при строительстве мостов;
- при укреплении береговых линий.
Арматура композитная полимерная для армирования бетонных конструкций отличается полной устойчивостью к коррозии и химически агрессивным веществам, что значительно расширяет сферу ее применения.
1.2 Преимущества АСП
Композитная арматура имеет следующие эксплуатационные преимущества:
- Материал классифицируется по первой группе химической стойкости, его можно использовать в кислотах и щелочных средах.
- Стеклопластиковая (далее — с.п.) арматура (АСП) имеет в 3 раза большую прочность на разрыв, чем стальная. Это позволяет использовать при строительстве изделия меньшего диаметра.
- Вес АСП в 4 раза меньше, чем у металлопроката — с.п. арматура имеет плотность 1.9 кг/м3, металлическая — 7.9 кг/м3.
- Композитная арматура для фундамента стоит на 50-60% дешевле, чем металлопрокат с аналогичными эксплуатационными характеристиками.
АСП отличается удобством транспортировки без необходимости привлечения грузовых автомобилей — прутки диаметром до 10мм поставляются в бухтах произвольной длины, стометровая бухта стержней 8 мм весит около 7.5 кг.
- АСП обладает низкой теплопроводностью, она не образует мостиков холода в кладке из газобетонных блоков либо внутри железобетонной конструкции.
- С.п. арматура для фундамента является диэлектриком, они не проводит электричество и не подвергается коррозии под воздействием блуждающих токов.
- Срок эксплуатации АСП превышает 80 лет.
Недостатки с.п. арматуры — низкий модуль упругости (в 4 раза меньше, чем у стальной), что ограничивает возможность ее применения при вертикальном армировании, склонность к потере прочности при нагреве выше 600 градусов. Учитывайте, что композитная арматура не подлежит гибке в условиях строительной площадки — при необходимости использования гнутых элементов необходимо заказывать их отдельно у производителя.
