Создаем солнечную батарею своими руками в 5 этапов

Изготовление солнечной батареи для дома своими руками

Для изготовления солнечной панели нам понадобится подходящая рама, которую можно сделать самостоятельно или подобрать готовую. Из материалов для нее лучше всего использовать дюралюминий, он не подвержен коррозии, не боится сырости, долговечен. При соответствующей обработке и покраске для защиты от атмосферных осадков подойдёт и стальная, и даже деревянная.

Совет: Не стоит делать панель очень больших размеров: она будет неудобна в монтаже элементов, установке и обслуживании. К тому же маленькие панели имеют низкую парусность, их можно удобнее разместить под требуемыми углами.

Рассчитываем комплектующие

Определимся с размерами нашей рамы. Для зарядки 12-ти вольтового кислотного аккумулятора требуется рабочее напряжение не ниже 13,8 В. Примем за основу 15 В. Для этого нам придётся соединить последовательно 15 В / 0,5 В = 30 элементов.

Совет: Выход солнечной панели следует подключать к аккумулятору через защитный диод во избежание его саморазряда в темное время суток через солнечные элементы. Так что на выходе нашей панели будет: 15 В – 0,7 В = 14,3 В.

Чтобы получить зарядный ток 3,6 А, нам необходимо соединить в параллель три таких цепочки, или 30 x 3 = 90 элементов. Это будет нам стоить 90 x 29 р. = 2610 р.

Совет: Элементы солнечной панели соединяются параллельно‑последовательно. Необходимо соблюдать равенство количества элементов в каждой последовательной цепочке.

Таким током мы можем обеспечить стандартный режим заряда для полностью разряженного аккумулятора ёмкостью 3,6 x 10 = 36 Ач.

Реально эта цифра будет меньше из‑за неравномерности солнечного освещения в течение дня. Таким образом, для заряда стандартной автомобильной батареи 60 Ач, нам нужно будет соединить параллельно две таких панели.

Эта панель может нам обеспечить электрическую мощность 90 x 0,62 Вт ≈ 56 Вт.

Или в течение 12‑часового солнечного дня с учётом поправочного коэффициента 42% 56 x 12 x 0,42 ≈ 0,28 кВтч.

Разместим наши элементы в 6 рядов по 15 штук. Для установки всех элементов нам потребуется поверхность:

• • Длина — 15 x 52 = 780 мм.
  • Ширина — 77 x 6 = 462 мм.

Для свободного размещения всех пластин примем габариты нашей рамы: 900×500 мм.

Совет: Если есть готовые рамы с другими габаритами, можно пересчитать количество элементов в соответствии с приведёнными выше намётками, подобрать элементы других типоразмеров, попробовать разместить их, комбинируя длину и ширину рядов.

Также нам потребуются:

• • Паяльник электрический 40 Вт.
  • Припой, канифоль.
  • Монтажный провод.
  • Силиконовый герметик.
  • Двусторонний скотч.

Этапы изготовления

Для монтажа панели необходимо подготовить ровное рабочее место достаточной площади с удобным подходом со всех сторон. Сами пластины элементов лучше разместить отдельно в стороне, где они будут защищены от случайных ударов и падений. Брать их следует аккуратно, по одной.

Устройства защитного выключения повышают безопасность домашней электросети, снижая вероятность поражения электричеством и возникновения пожаров. Детальное ознакомление с характерными особенностями разных видов выключателей дифференциального тока подскажет, какой выбрать УЗО для квартиры и дома.

При эксплуатации электросчетчика возникают ситуации, когда его надо заменить и заново подключить — об этом можно прочитать тут.

Обычно для изготовления панели используют способ приклеивания предварительно распаянных в единую цепь пластин элементов на плоскую основу‑подложку. Мы предлагаем другой вариант:

1. 1. Вставляем в раму, хорошо закрепляем и герметизируем по краям стекло или кусок плексигласа.
   2. Раскладываем на нем в соответствующем порядке, приклеивая их двусторонним скотчем, пластины элементов: рабочей стороной к стеклу, выводами для пайки — к задней стороне рамы.
   3. Положив раму на стол стеклом вниз, мы сможем удобно распаивать выводы элементов. Выполняем электрический монтаж в соответствии с выбранной принципиальной схемой включения.
   4. Склеиваем окончательно пластины с задней стороны скотчем.
   5. Подкладываем какую‑либо демпфирующую прокладку: листовую резину, картон, ДВП и т. п.
   6. Вставляем в раму заднюю стенку и герметизируем её.

При желании вместо задней стенки можно залить раму сзади каким‑нибудь компаундом, например, эпоксидкой. Правда, это уже исключит возможность разборки и ремонта панели.

Подбор и пайка элементов

На Еbay можно купить солнечные элементы для батареи с уже припаянными проводниками. Вы должны сами расценить свои силы, так как пайка контактов в такой сложной конструкции является достаточно сложным процессом, который усугубляется хрупкостью элементов.

Если вы решили сами паять элементы, то сначала проводники нужно нарезать при помощи картонной заготовки и аккуратно положить его на фотоэлемент. Потом на место припаивания наносят кислоту и припой. Для удобства проводник фиксируют тяжелым предметом. Необходимо аккуратно проводник припаять к фотоэлементу, не пережимая хрупкий кристалл. По нормативу серебряное напыление на проводниках должно выдерживать три цикла пайки.

Принцип работы

Стоит согласиться, что получать совершенно бесплатно электроэнергию, не просто мечта, а реальность. Приблизиться к мечте в виде электрификации частного дома посредством использования альтернативного источника получения энергии очень просто. Нужно предпринять всего лишь несколько действий, затраты на которые не превысят недельной прибыли семьи.

Но прежде, как сделается установка, стоит узнать, как работает самостоятельно созданная солнечная батарея из подручных материалов. Какие главные элементы конструкции, как взаимодействуют между собой и для чего они предназначены. По сути, устройство состоит всего из трех необходимых элементов:

1. Солнечный коллектор.

Конструктор, состоящий из небольших относительно размеров элементов. Задача солнечной батареи преобразовать световой эффект в поток электронов положительно и отрицательно заряженных. Электрический ток большого показателя напряжения типовые элементы вырабатывать не в состоянии.

Нормальный показатель генерирования одного элемента – 0.5В. Задача солнечного коллектора выработать электрический ток напряжением в 18В. Данного показателя вполне достаточно для зарядки 12В аккумуляторной батареи. Так что о генерировании показателя напряжения 220В говорить не приходится. Электростанция типового показателя выработки энергии будет занимать огромный объем площади.

1. Аккумуляторы.

Данные элементы в конструкции используются для обеспечения частного дома либо дачи необходимым количеством электроэнергии. Заряда одной батареи надолго не хватит. Но все зависит от мощности и количества подключенных источников потребления электрической энергии.

По мере необходимости, количество аккумуляторов со временем допустимо увеличивать. При этом единовременно необходимо дополнять систему солнечными коллекторами. В одной действующей системе может использоваться более 10-ти аккумуляторов.

1. Инверторное устройство.

Инверторы в домашних условиях преобразовывают добытый ток низкого напряжения в электрическую энергию высокого показателя напряжения. Типовое устройство можно отыскать в свободной продаже

При этом, стоит обращать внимание на характеристики приобретаемого инвертора: выходная мощность устройства не должна быть меньше 4кВт. Данной мощности хватит для энергоснабжения дачи либо загородного дома

Комплекты солнечных батарей 3 кВт на дачу от 60000 рублей

На даче, как правило, находятся электрические приборы небольшой мощности, где требуется ограниченное количество батарей и малая периодичность их использования. Если на даче отсутствует централизованное электроснабжение, тогда целесообразно установить комплект солнечных батарей, который будет бесплатно генерировать электроэнергию. Однако чтобы получить такое безвозмездное удовольствие первоначально придется потратиться на покупку необходимых материалов, стоимость которых окупиться только через несколько лет.

Для производства 1 кВт электроэнергии необходим комплект производительностью более 200 Вт. Согласно многочисленным отзывам солнечные электростанции для дома на даче производительностью 800 Вт способны обеспечить полное автономное электроснабжение объекта. Стоимость такой системы обойдется от 80000 руб.

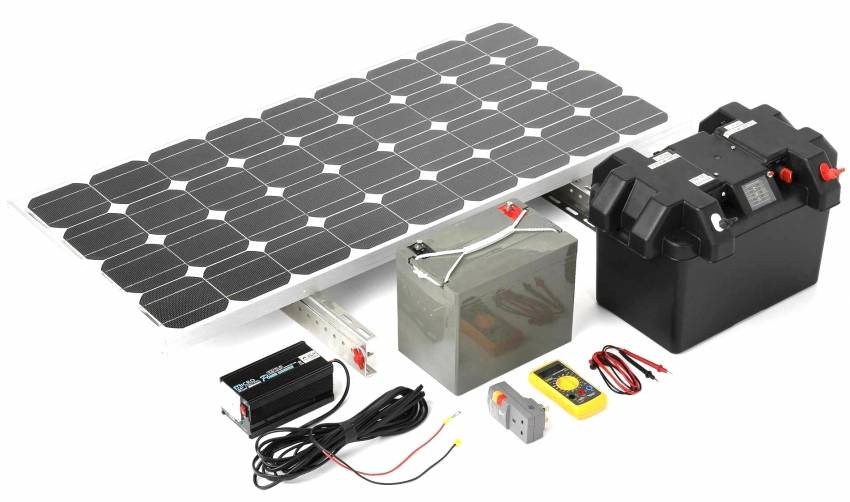

Стандартный комплект солнечной электростанции для дачи состоит из панелей на 200 Вт, контроллера заряда 40 А, инвертора мощностью 3 кВт, двух аккумуляторов на 200 А и других вспомогательных деталей. Цена такого комплекта начинается от 60000 руб., а примерный срок окупаемости составляет 3-5 лет. Однако это самый выгодный способ получения электроэнергии для объектов без централизованного электроснабжения. Он менее затратный, чем использование дизельного генератора.

Составляющие солнечной станции

Согласно отзывам владельцев, солнечные батареи для дома на дачном участке лучше укомплектовывать двумя или четырьмя модулями мощностью 200 В каждый. Это зависит от количества потребителей энергии, продолжительности и периодичности их использования. Если мощности недостаточно, ее можно нарастить, добавляя солнечные панели.

Многие приобретают такой комплект для частного сектора, где есть централизованное электроснабжение, как дополнительный источник энергии. Многочисленные отзывы о солнечных батареях для дома свидетельствуют, что в этом случае можно существенно сэкономить на оплате счетов за электроэнергию.

Какие фотоэлементы лучше всего подходят для солнечной батареи и где их можно найти

Изготовленные кустарным способом солнечные панели всегда будут находиться на шаг позади своих заводских собратьев, и на то есть несколько причин. Во-первых, известные производители тщательно отбирают фотоэлементы, отсеивая ячейки с нестабильными или сниженными параметрами. Во-вторых, при изготовлении гелиоэлектрических батарей используется специальное стекло с повышенным светопропусканием и сниженной отражающей способностью — найти такое в продаже практически невозможно. И в-третьих, прежде чем приступать к серийному выпуску, все параметры промышленных образцов обкатывают с использованием математических моделей. В итоге минимизируется влияние нагрева ячеек на КПД батареи, улучшается система отвода тепла, находится оптимальное сечение соединяющих шин, исследуются пути снижения скорости деградации фотоэлементов и т. д. Решать подобные задачи, не имея оборудованной лаборатории и соответствующей квалификации, невозможно.

Низкая стоимость самодельных солнечных батарей позволяет построить установку, позволяющую полностью отказаться от услуг энергокомпаний

Тем не менее сделанные своими руками солнечные батареи показывают неплохие результаты производительности и не так уж и сильно отстают от промышленных аналогов. Что же касается цены, то здесь мы имеем выигрыш более чем в два раза, то есть при одинаковых затратах самоделки дадут в два раза больше электроэнергии.

Учитывая всё вышесказанное, вырисовывается картина того, какие фотоэлементы подходят под наши условия. Плёночные отпадают по причине отсутствия в продаже, а аморфные — из-за короткого срока службы и низкого КПД. Остаются ячейки из кристаллического кремния. Надо сказать, что в первом самодельном устройстве лучше использовать более дешёвые «поликристаллы». И только обкатав технологию и «набив руку», следует переходить на монокристаллические ячейки.

Для обкатки технологий подойдут дешёвые некондиционные фотоэлементы — как и качественные устройства, их можно купить на зарубежных торговых площадках

Что касается вопроса, где взять недорогие солнечные элементы, то их можно найти на зарубежных торговых площадках типа Taobao, Ebay, Aliexpress, Amazon и др. Там они продаются как в виде отдельных фотоэлементов различных размеров и производительности, так и готовыми наборами для сборки солнечных панелей любой мощности.

Можно ли заменить фотоэлектрические пластины чем-то другим

Редко у какого домашнего мастера не найдётся заветной коробочки со старыми радиодеталями. А ведь диоды и транзисторы от старых приёмников и телевизоров являются всё теми же полупроводниками с p-n-переходами, которые при освещении солнечным светом вырабатывают ток. Воспользовавшись этими их свойствами и соединив несколько полупроводниковых приборов, можно сделать самую настоящую солнечную батарею.

Для изготовления маломощной солнечной батареи можно использовать старую элементную базу полупроводниковых приборов

Внимательный читатель сразу же спросит, в чём подвох. Зачем платить за фабричные моно- или поликристаллические ячейки, если можно использовать то, что лежит буквально под ногами. Как всегда, дьявол скрывается в деталях. Дело в том, что самые мощные германиевые транзисторы позволяют получить на ярком солнце напряжение не более 0.2 В при силе тока, измеряемой микроамперами. Для того чтобы достичь параметров, которые выдаёт плоский кремниевый фотоэлемент, понадобится несколько десятков, а то и сотен полупроводников. Сделанная из старых радиодеталей батарея сгодится разве что для зарядки кемпингового светодиодного фонаря или небольшого аккумулятора мобильного телефона. Для реализации более масштабных проектов, без покупных солнечных ячеек не обойтись.

Отапливаем дом солнечной энергией

Если про реальную возможность обеспечить бытовые электроприборы «солнечным» током уже говорилось выше, то для обогрева жилья солнечной энергией существуют два варианта. И чтобы использовать солнечные батареи для отопления дома, нужно знать некоторые требования, обязательные для выполнения этой задачи.

Конечно, для отопления можно использовать и солнечные панели, но в этом случае нужно будет согласиться с тем, что на нагревание воды в бойлере с помощью ТЭНов потребуется львиная доля генерируемой батареями энергии. Простые расчеты показывают, что для нагревания бойлером 100 литров воды до 70–80 ⁰С требуется порядка 4 часов. За это время водяной котел с нагревателями на 2 кВт мощности потребит около 8 кВт. Если солнечные батареи в суммарной мощности смогут вырабатывать до 5 кВт в час, то проблем с энергообеспечением в доме не будет. Но если солнечные панели имеют площадь меньше 10 кв. метров, то такие мощности для полноценного обеспечения электрической энергией не подойдут.

Использование вакуумного коллектора для отопления дома оправдано в том случае, когда это полноценный жилой дом. Схема работы такой гелиосистемы обеспечивает теплом все жилище в течение круглого года.

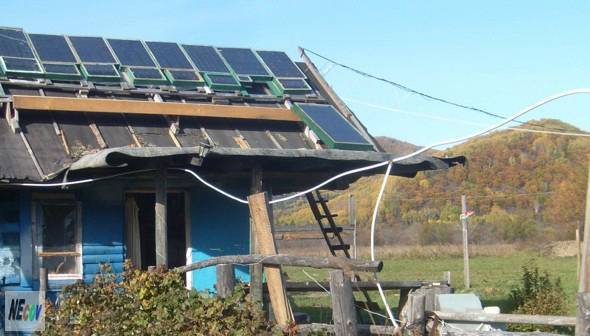

Процесс монтажа солнечных батарей

Эффективность работы солнечных батарей напрямую зависит от правильности их установки. Поэтому перед началом установки солнечных батарей на скатную крышу необходимо:

• осуществить проверку прочности поверхности крыши, возможность доступа к батареям;
• месторасположение солнечных батарей не должно загораживаться;
• лучше всего, если каждая плоскость будет устремлена в сторону юга.

Существует несколько способов сборки солнечных батарей. Для достижения наивысшего КПД можно комбинировать сразу несколько систем:

• Поворотный механизм. Такая конструкция самая лучшая благодаря наличию встроенного электрического двигателя, способного менять наклон и поворот, можно непрерывно отслеживать положение солнца и получать от него максимум энергии.
• Рамная конструкция. Этот тип монтажа солнечных батарей считается самым распространенным, так как подходит для большинства современных крыш.
• Установка без подложки. Если скат вашей кровли приближен к сорока градусам, такой способ монтажа будет самым актуальным. В данном случае возможно заменить обычную кровлю солнечными батареями.

Монтаж солнечных батарей при помощи рамной конструкции

Этот тип самый приемлемый для многих пользователей. Для монтажа такой конструкции необходимо:

Рассчитать, выдержит ли крыша вес оборудования. Рекомендуется усилить стропила в местах установки солнечной батареи. Если вы планируете крепление нескольких батарей, для этого вам необходимо приобрести угловой профиль, имеющий размер 25×25. Если планируется монтаж на крышу дома более десяти квадратных метров, тогда для основания подойдет металлический уголок, размером 50×50. Желательно, чтобы общий каркас был сварным, он более устойчив к порывам ветра

Или можно соединить детали при помощи болтов 6 и 8 мм. Если ваш дом расположен в безветренной местности, для монтажа конструкции можно использовать алюминиевый профиль, несмотря на высокую стоимость такого профиля, его малый вес не будет создавать сильной нагрузки на крышу

Важно, чтобы скос был регулируемым. Для этого детали должны подвижно соединяться в нижней части

Для закрепления основы к кровельным балкам используется шпилька, ее диаметр должен составлять 12 мм. Место крепления можно усилить посредством шайб и подкладок. После процедуры крепления каркаса следует подключить устройство к аккумуляторам, инверторам, контроллерам и к электросети дома.

Место крепления можно усилить посредством шайб и подкладок. После процедуры крепления каркаса следует подключить устройство к аккумуляторам, инверторам, контроллерам и к электросети дома.

Важно: Если вы устанавливаете панели в несколько рядов, проследите за тем, чтобы передний ряд не затемнял последующие. Солнечную панель можно использовать в доме, который на многие километры удален от электросетей

Автономная электрическая система намного выгоднее электроэнергии, так как за покупку и монтаж оборудования вы заплатите всего лишь раз, а пользоваться бесплатным электричеством сможете на протяжении многих лет

Автономная электрическая система намного выгоднее электроэнергии, так как за покупку и монтаж оборудования вы заплатите всего лишь раз, а пользоваться бесплатным электричеством сможете на протяжении многих лет

Солнечную панель можно использовать в доме, который на многие километры удален от электросетей. Автономная электрическая система намного выгоднее электроэнергии, так как за покупку и монтаж оборудования вы заплатите всего лишь раз, а пользоваться бесплатным электричеством сможете на протяжении многих лет.

Фотоэлектрические системы частного дома из транзисторов, диодов, пивных банок

Системы с задействованными солнечными батареями классифицируют как фотоэлектрические. Для частных домов подходят три разновидности:

• автономная;
• смешанного типа: батарейно-сетевая;
• безаккумуляторная (с подключением к питающей сети).

Первый вариант считается дорогими и используется при отсутствии централизованного электроснабжения: устанавливается мощные солнечные электростанции с надежными аккумуляторами, для аварийных ситуаций предусматривается подключение к дизельному генератору. Батарейно-сетевая система предусматривает использование аккумулированной энергии, при угрозе разрядки срабатывает подключение к стандартной электросети. Несмотря на затраты на автоматику и оборудование, этот вариант является самым окупаемым. Безаккумуляторная фотоэлектрическая система не требует значительных вложений (именно для нее проще всего собрать солнечную батарею своими руками). Но в таком случае энергия просто преобразуется в сетевом инверторе и потребляется, она никоим образом не используется как резервная.

https://youtube.com/watch?v=sJPMlOcjo74

ПОСМОТРЕТЬ ВИДЕО

Рекомендуется использовать солнечные батареи  не только для получения электричества, но и для преобразования в тепловую (установить солнечный коллектор). Приветствуются альтернативы: можно сделать солнечную панель с возможностью изменения местоположения (для заряда телефонов или малопотребляющих приборов) или установить солнечный водонагреватель для дачи своими руками (для нагрева воды на душ или полив) на открытом участке. Предлагается интересное решение для скатных крыш — кремниевая кровельная пленка, мощность одной гибкой панели размером 2×1 м достигает 200 Вт. Солнечная батарея своими руками — отличный вариант получения альтернативной энергии.

Как собрать солнечную батарею своими руками

Сборка корпуса солнечной батареи

Сборка солнечных батарей, а именно, корпуса может выполняться в разных вариантах. В первом случае ее можно сделать из фанерных листов и деревянных реек, поэтому такой монтаж не представляет особой сложности. Конструкции выпиливаются по размерам, а затем соединяются между собой саморезами. Все стыки и швы предварительно промазываются герметиком. Все деревянные части покрываются краской или специальными защитными составами. Дальнейшие работы проводятся только после полного высыхания конструкции.

Немного сложнее изготовить солнечную батарею из алюминиевого уголка. В этом случае сборка каркаса происходит в следующем порядке:

• Сборка из уголка прямоугольного каркаса.
• В каждом углу конструкции сверлятся отверстия под крепления.
• Внутренняя часть профиля по всему периметру покрывается силиконовым герметиком.
• Внутрь каркаса на обработанные места укладывается текстолит или оргстекло, вырезанные по размеру. Их нужно как можно плотнее прижать к уголкам.
• Внутри корпуса лист прозрачного материала фиксируется крепежными уголками, установленными по углам.
• Дальнейшие работы проводятся после полного высыхания герметика. Предварительно, все внутренние поверхности протираются от пыли и загрязнений.

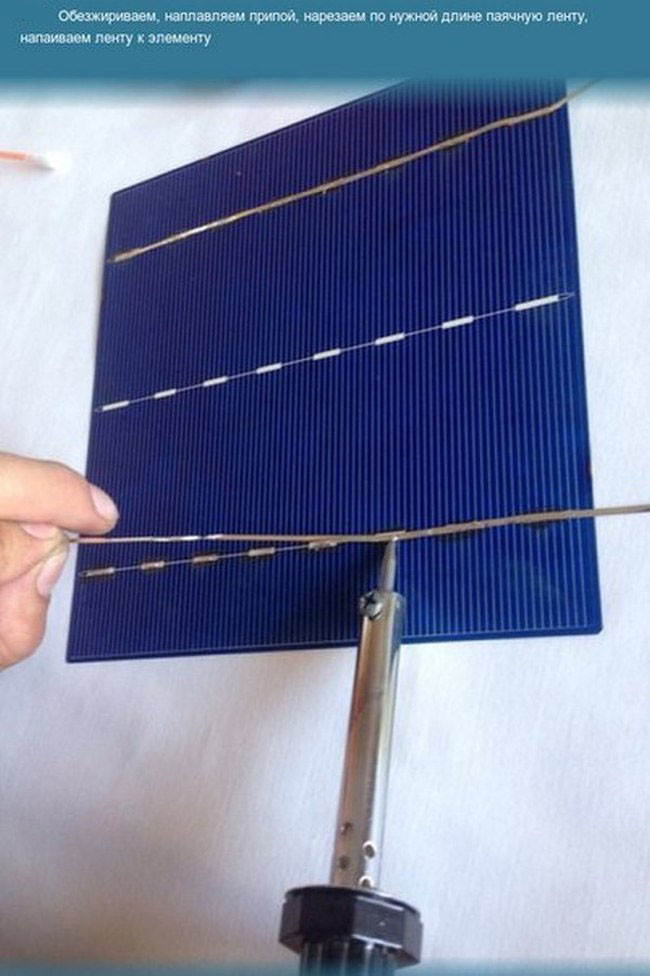

Пайка проводов и соединение фотоэлементов

Все элементы для солнечных батарей отличаются повышенной хрупкостью и требуют аккуратного обращения. Перед началом пайки они протираются, чтобы поверхность была идеально чистой. Элементы с припаянными проводниками все равно следует проверить и устранить обнаруженные недостатки.

На каждой фотопластинке имеются контакты с различной полярностью. Вначале проводники припаиваются к ним, а уже потом соединяются между собой.

При использовании шин вместо проводов, необходимо учитывать следующие особенности:

• Шины размечаются и разрезаются на требуемое количество полосок.
• Контакты пластин протираются спиртом, после чего на них наносится тонкий слой флюса, с одной стороны.
• Шина прикладывается по всей длине контакта, после чего по ней нужно провести разогретым паяльником.
• Пластина переворачивается, и такая же операция повторяется на другой стороне.

Паяльник во время монтажа нельзя сильно прижимать к пластине, иначе она может лопнуть. На лицевой стороне после пайки не должно оставаться неровностей. Если они остались, нужно еще раз пройти паяльником по шву.

Чтобы не ошибиться с размещением пластин, перед тем как их собирать, на поверхность листа рекомендуется нанести разметку с учетом всех размеров и зазоров. После этого фотоэлементы укладываются на свои места. Затем контакты панелей соединяются между собой с обязательным соблюдением полярности.

Нанесение герметизирующего слоя

Перед тем как самому герметизировать конструкцию, нужно выполнить тестирование и проверить солнечные батареи на работоспособность. Она выносится на солнце, после чего на выводах шин замеряется напряжение. Если оно в пределах нормы, можно приступать к нанесению герметика.

Один из наиболее подходящих вариантов предполагает следующие действия:

• Силиконовый герметик наносится на самодельные солнечные батареи капельками по краям корпуса и между пластинами. После этого края фотоэлементов аккуратно прижимаются к прозрачному основанию и должны прилегать к нему как можно плотнее.
• На каждый край пластинок укладывается небольшой груз, после чего герметик полностью высыхает, а фотоэлементы надежно фиксируются.
• В самом конце аккуратно промазываются края рамки и все стыки между пластинами. На данном этапе герметиком покрывается все, кроме самих пластинок, он не должен попасть на их оборотную сторону.

Окончательная сборка солнечной панели

После всех операций остается лишь полностью собрать солнечную батарею в домашних условиях.

В этом случае порядок действий будет следующий:

• В боковой части корпуса устанавливается соединительный разъем, к которому подключаются диоды Шоттки.
• С лицевой стороны вся сборка пластинок солнечной батареи закрывается прозрачным защитным экраном и герметизируется, чтобы исключить попадание влаги внутрь конструкции.
• Для обработки лицевой стороны рекомендуется использовать специальный лак, например, PLASTIK-71.
• После сборки выполняется окончательная проверка, после чего солнечная батарея из подручных средств сделанная своими руками может устанавливаться на свое место.

Как правильно паять многожильные и одножильные провода паяльником

Как сделать солнечную батарею своими руками

Производство солнечных батарей

Солнечная электростанция (СЭС)

Установка солнечных батарей

Принцип работы солнечной батареи

Правила конструирования

Правила конструирования технических изделий выработаны давно и проверены при выполнении многих десятков тысяч различных конструкторских работ. Результатом конструирования является комплект рабочей документации, по которой можно изготовить задуманное изделие.

Всё начинается с разработки технического задания (ТЗ). В этом документе формулируется цель работы, технические характеристики изделия, краткое техническое описание (принцип действия), приводится экономический анализ.

Затем разрабатывается комплект рабочей документации: чертежи общего вида, чертежи всех деталей, перечень всех деталей – спецификация. Приводится описание технологии изготовления некоторых самодельных устройств.

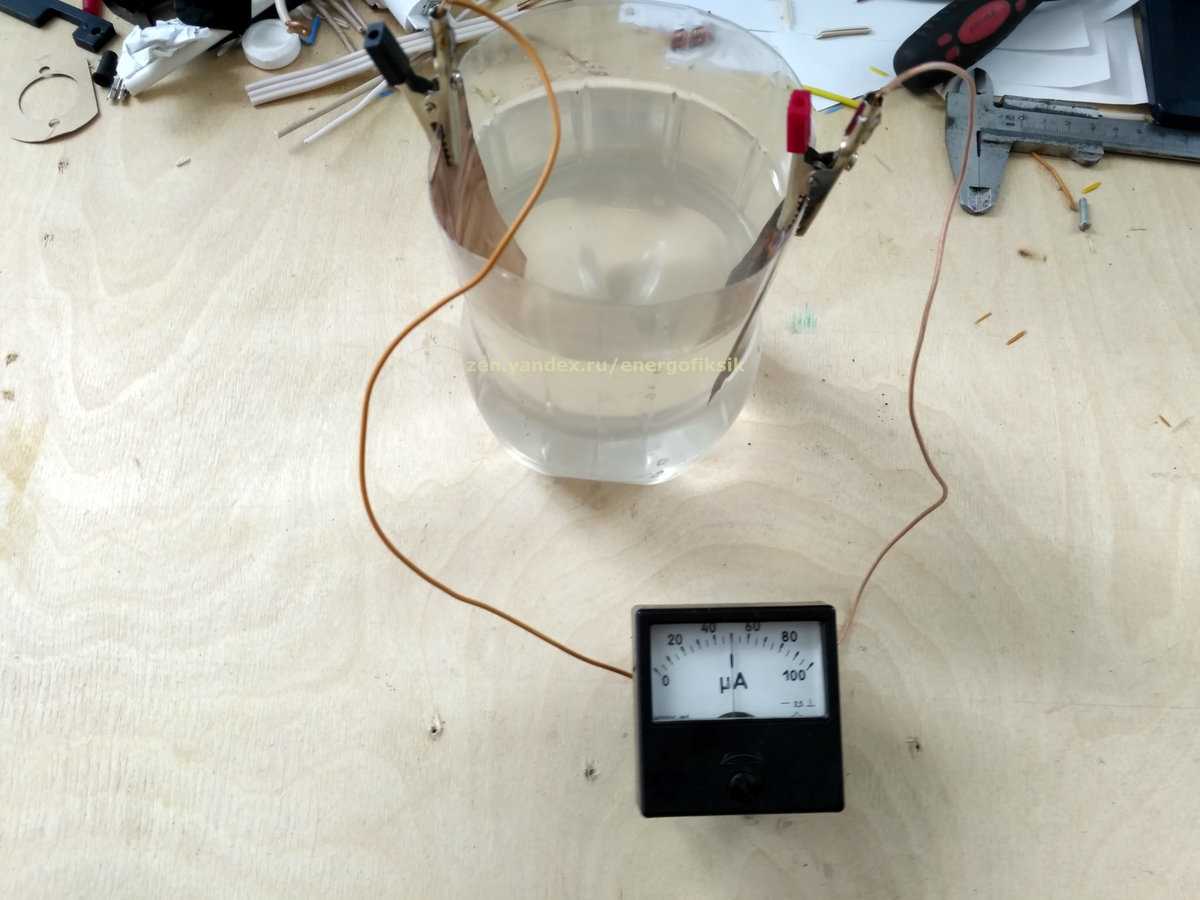

Солнечные батареи из подручных средств

При изготовлении самодельных солнечных батарей можно использовать:

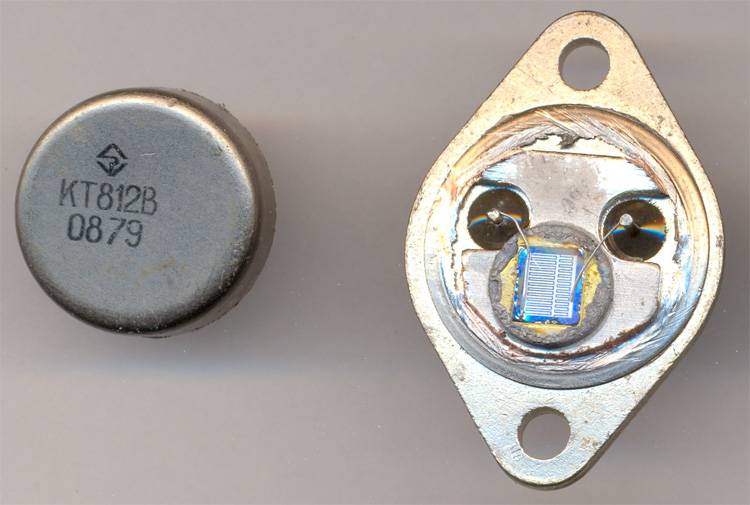

• транзисторы, в которых имеется кремниевый полупроводниковый элемент (если срезать крышку, пластина внутри легко выполнит роль фотоэлемента.);
• диоды;

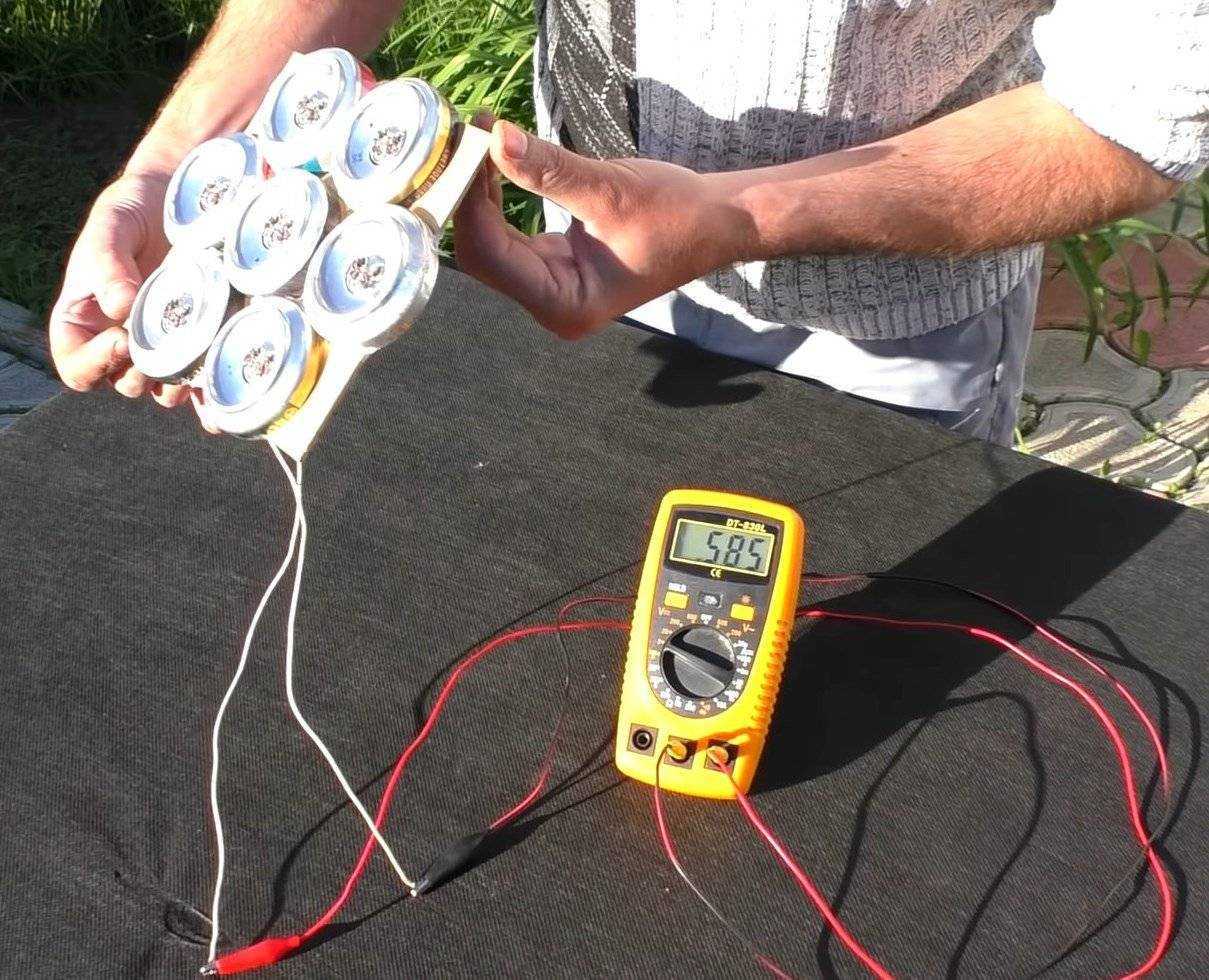

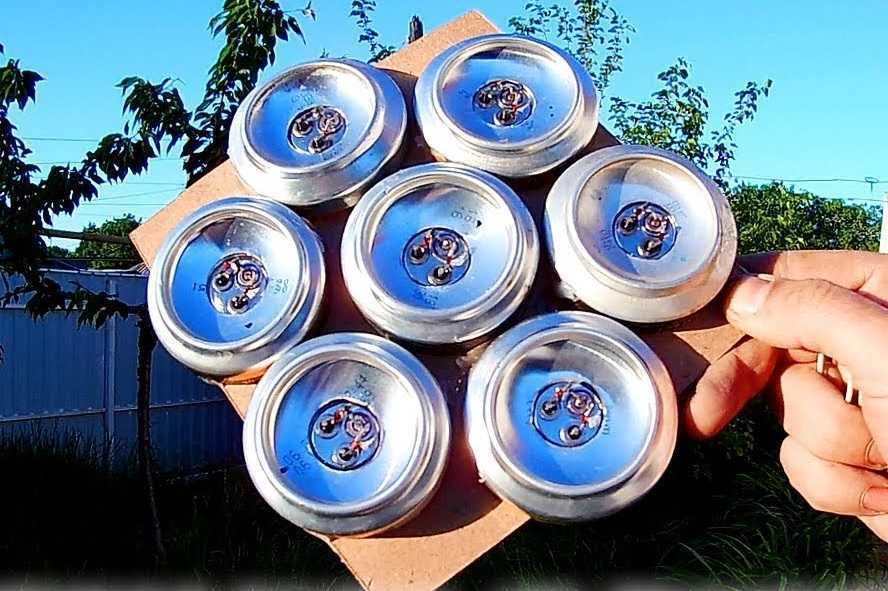

• пивные алюминиевые банки;
• калькуляторы;
• фонарики на солнечных батареях.

Светильник

Из вышедших из строя готовых светильников на солнечных батареях вполне можно собрать новый, оригинальный и более долговечный.

Для работы понадобятся:

• солнечные модули из старых светильников (предварительно проверить их тестером на работоспособность);
• аккумулятор;
• светодиоды;
• многожильный провод (лучше медный);
• резисторы;
• транзисторы;
• диоды – или готовая электронная плата.

Для корпуса светильника подойдет обычная стеклянная банка с закручивающейся крышкой

• В подготовленном листе влагостойкой фанеры сделать отверстие под крышку банки. На фанеру наклеить двусторонним скотчем модули в 2 ряда, спаять их.
• Выходное напряжение должно быть 4,4 В. Светодиоды соединить с платой. В разрыв питания светодиодов можно подключить датчик движения, срабатывающий на проходящих людей, и фотоэлемент, тогда светильник будет включаться сам при наступлении темноты и выключаться с рассветом.
• В крышке сделать два отверстия для проводов. В корпусе разместить электронику. Позаботиться о герметичности конструкции.

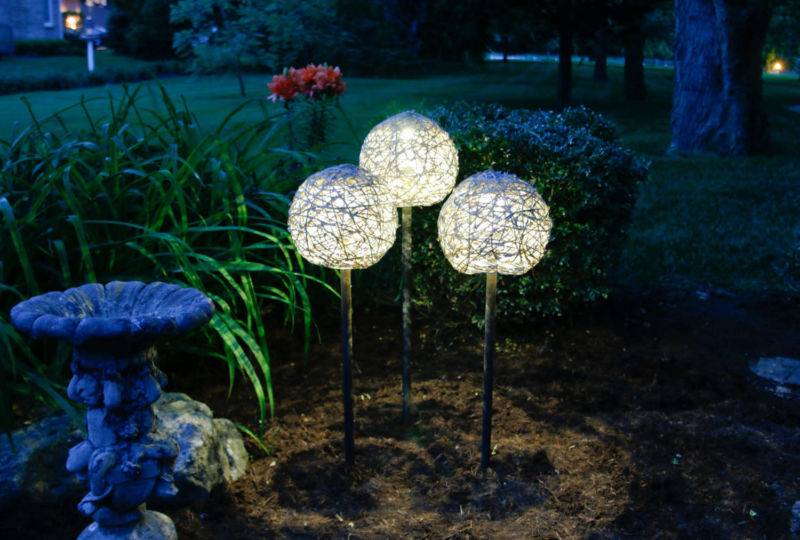

Фонарь

На дачном или садовом участке хочется, чтобы и ночью было освещение. Готовые фонари китайского производства часто не удовлетворяют запросам даже самого неприхотливого потребителя:

• Фонарь на солнечных батареях легко можно изготовить своими руками, используя готовые солнечные модули и подручные материалы. В качестве плафона подойдут рюмка, стакан, бутылка, банка.
• В донышке просверлить отверстие 6-8 мм. Вырезать основание из пластика ПВХ. К солнечной батарее (панели), состоящей из 4 фотоэлементов, припаять провода.
• До закрепления панели к основанию нужно проверить ее работоспособность тестером.
• Приклеить панель к основанию герметиком или водостойким клеем. Загерметизировать отверстия с выведенными проводами.
• Из пластиковой трубки диаметром около 1 см сделать основание для светодиодов. Приклеить их, ориентируясь на центр плафона. Припаять провода и закрепить их вместе с проводами от панели. Установить плафон. Припаять к его проводам плату электроники. В качестве ножки для фонарика можно использовать обрезок пластиковой трубы.

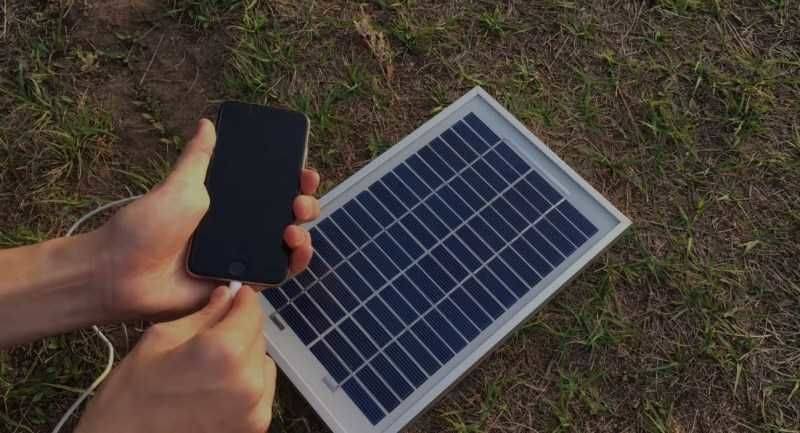

Зарядка для телефона

Довольно просто сделать зарядку для телефона. Взять 4 полупроводника (фотоэлемента) из калькулятора или фонарика, работающего на солнечных батареях. В таких приборах источником питания служат аморфные фотоэлементы, размещенные на пластинке из стекла. Один такой блок дает 1,5 вольта. Соединить их между собой последовательно. У плюсового выхода припаять диод Шоттки.

В цепь после батареи поставить линейный стабилизатор на 5 Вольт и USB разъем. Термоклеем покрыть грани модулей.

При наличии свободного времени и желании, своими руками можно сделать не только простенький прибор на солнечных батареях, но и серьезную конструкцию, которая будет являться альтернативным источником энергии для дачи или собственного дома и экономить на расходах по оплате счетов за электроэнергию.

Таблица КПД современных солнечных батарей

Степень соответствия удовлетворению потребностей при использовании солнечных модулей определяет отношение отдаваемой к подводимой мощности. Параметр включает в себя затраты на преобразование энергии, его средний показатель составляет 16-21 %. Именно такое количество электричества модуль получает от солнечных лучей, попадающих на фотоэлектрические элементы.

Все модели панелей имеют коэффициент полезного действия от 4,5 % до 26 %. Такая разница между преобразованием и передачей энергии обуславливается различием между материалами и конструкциями при изготовлении пластин. На характеристики в отношении передачи и преобразования солнечной энергии также влияет:

• мощность излучения солнца. При понижении активности светила интенсивность панелей понижается. Чтобы модули снабжали владельцев электричеством ночью, в них интегрируют специальные аккумуляторы-накопители;
• температура. Нагрев фотоэлектрических преобразователей снижает их способность превращать энергию в ток. Панели с встроенными охлаждающими приборами являются продуктивнее. Поэтому при температуре воздуха -15 градусов и солнечной погоде, КПД преобразователей выше, чем летом при температуре воздуха +28 — +32 градуса;
• угол наклона панели. Для обеспечения максимально высокого КПД конструкцию панели нужно направить строго под попадание лучей солнца. Самыми производительные модели, уровень наклона которых регулируется относительно расположения светила;
• климатические условия. На практике доказано, что у владельцев фотоэлектрических преобразователей, проживающих в регионах с пасмурной дождливой погодой, показатель КПД панелей ниже.

Коэффициент полезного действия солнечных преобразователей во многом зависит от типа самородного элемента-кремния. Аппараты на основе этого материала отличаются методом изготовления и КПД.

Вид панели	КПД	Описание
Монокристаллические	15%-25%	Аппараты, которые являются самыми производительными и долговечными. Из-за высокой структурированности материала имеют высокую цену.
Поликристаллические и полимерные	11%-19%	Модули, которым для хорошей производительности нужна большая площадь, чем монокристаллическим. Имеют неоднородную внешнюю конструкцию, которую можно исправить при помощи просветляющих покрытий.
Тонкопленочные	5% -10%	Аппараты отличаются простотой в изготовлении и низкой ценой. В процессе эксплуатации показатели КПД этих модулей снижаются.
