Слуховое окно на мансарде

Немного истории

Европа
. Крыши со слуховыми окнами появились в XIX веке во всех странах Европы практически одновременно. Они возникли как функциональный элемент здания для проветривания и освещения чердака, благодаря чему мансарды стали пригодны для устройства жилых и хозяйственных помещений.

Но сразу же слуховые окна стали служить и для украшения зданий. Для Европы XIX века были характерны люкарны – изысканно декорированные слуховые окна в одном стиле с фасадом здания, будь то готика, ренессанс или барокко. Причем в разных странах они выглядели по-разному.

Россия

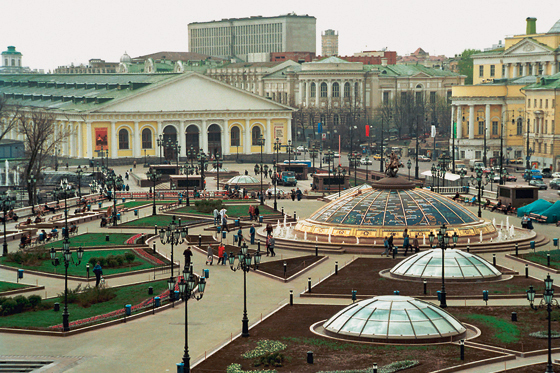

. Появление слуховых окон в России связано со строительством Манежа в 1817 году в честь пятилетия победы в русско-французской войне. Это грандиозное здание шириной 45 м было перекрыто деревянными фермами, к которым был подшит подвесной потолок. Но, поскольку строительство велось в спешке, лиственницы для конструкций были сырыми, вскоре появились трещины в конструкциях, потолок искривился.

По легенде за исправление дефектов взялся артельщик Алексей Слухов, с фамилией которого и связывают название «слуховые окна». Под его руководством на крыше здания были прорезаны прямоугольные отверстия и оформлены дополнительными конструкциями в виде домиков со стенками, крышей и стеклянным фасадом — окошком, через которое осуществлялось проветривание здания. Конструкция показала свою эффективность – фермы перекрытия, а в следствие и потолок, выпрямились.

Так эта архитектурная конструкция прижилась и в России, сделав обитаемыми чердаки домов, в первую очередь, Москвы и Санкт-Петербурга. Здесь селились в основном люди с небольшим достатком. Помимо жилых помещений, на чердаках располагались мастерские и прочие хозяйственные помещения. Через слуховые окна можно было легко выйти на крышу для ее ремонта, а также спастись в случае стихийных бедствий – пожара или наводнения.

Конструкция доказала свою живучесть — на сегодняшний день можно наблюдать большое разнообразие слуховых окон.

Устройство слуховых окон на крыше

Комфорт, красивый дизайн, достаточная приточная вентиляция, освещенность помещения — вот те задачи, которые решают слуховые окна.

Помещение, находящееся под крышей часто бывает не только техническим, но и жилым.

Поэтому требования к устройству фасадных окон очень высоки. Мансардное окно — это своего рода визитная карточка здания.

Выполненные в необходимом стиле они завершают собой конструкцию крыши и делают здание узнаваемым среди других.

Мода на внешний вид окна менялась, в разные времена слуховые окна от пышных и претенциозных, как, например, в средние века, до совершенно простых и незаметных в начале семидесятых прошлого века.

Современные строительные технологии привели к огромному разнообразию форм и других конструктивных особенностей на вкус заказчика.

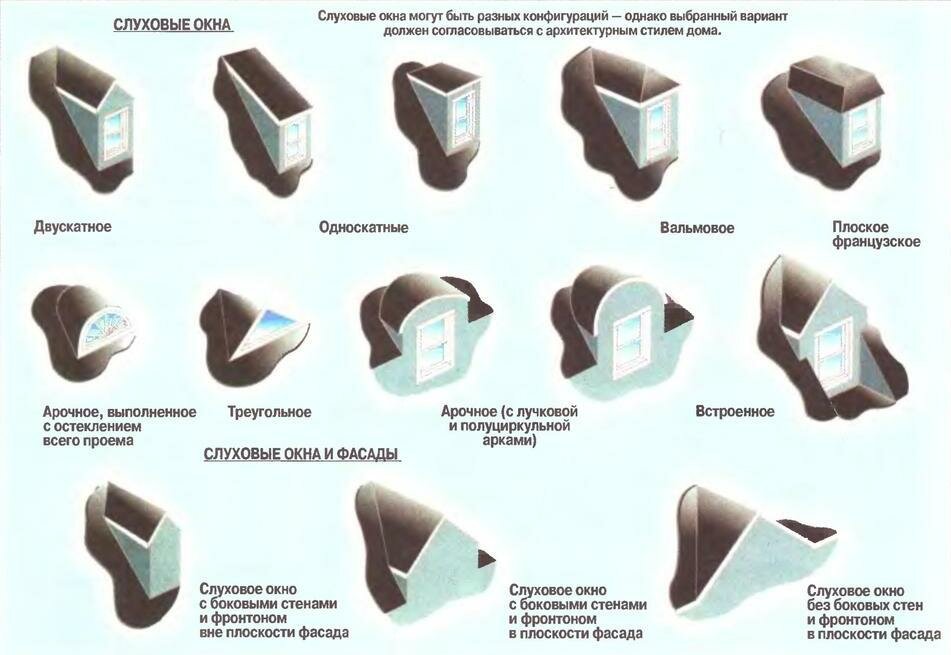

Классификация устройства слухового окна

Устройство слухового окна по конструкции ската крыши можно классифицировать следующим образом:

плоская;
четырёхугольная односкатная;
четырёхугольная двухскатная;
треугольные;
полукруглые;
панорамные, в виде трапеции;
совершенно стеклянные, так называемый «световой фонарь».

Архитектурные особенности треугольных слуховых окон

Большое распространение в современных зданиях получили треугольные слуховые окна с кровельными скатами большого угла наклона. Фронтон такого окна находится в одной плоскости с фронтоном всего здания.

Это важно!

Монтаж треугольного окна ведётся по такой схеме, что его осевые линии совпадают с осевыми линиями окон стен самого здания, что дает возможность восприятия слухового окна, как гармоничного элемента, умело вписанного в комплект всей постройки.

Крутизна кровельных скатов не позволяет увеличить объём мансарды, но решает другие проблемы, такие, как ливневая канализация здания.

Достоинством устройства слуховых окон подобного типа считается простота решения вопроса гидроизоляции боковых стенок. Скат такого окна спускается к кровле строения до разжелобка, решая при этом вопрос герметичности и окна, и всей крыши здания в целом.

Конструкция и монтаж каркаса слухового окна

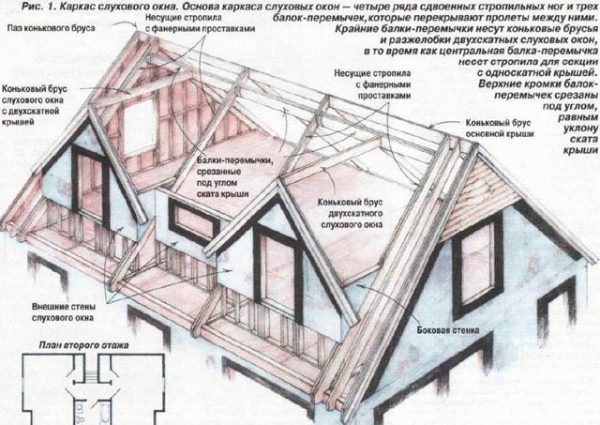

Устройство слуховых окон согласно проекту, начинается с монтажа каркаса, на который крепится собственно слуховое окно.

Конечно, каркас слухового окна ни в коей мере не является отдельным элементом, он компонуется вместе с каркасом крыши всего здания. Основа крыши состоит из стропильных ног и конькового бруса.

Полезный совет!

Между стропилами, в местах устройства слуховых окон, идёт значительное усиление конструкции, предусматриваются двойные и тройные стропила. Это связано с решением вопросов безопасности и жёсткости конструкции.

Разработаны технологии, обеспечивающие правильный монтаж слуховых окон.

Схематично технологию монтажа слуховых окон можно изложить так:

Согласно ГОСТу 1250681 нижние стропильные ноги должны быть обрезаны заподлицо с плоскостью основной постройки
Установка и крепёж сдвоенных балок-перемычек, устанавливаемых между сдвоенными стропильными ногами. Во избежание уменьшения прочности конструкции, не допускается их врезка и врубка в тело балок стропил
Выверка вертикальности фронтонных каркасов при установке коньковых брусьев
слухового окна. Следующий этап монтажа — крепление на место коньковых брусьев
По шаблону вырезается пара стропил, с последующим креплением их на фронтоны слуховых окон
Зашить каркас необходимо листами строительной водостойкой фанеры

Установка разжелобков верхней части слухового окна

Помимо всех вышеперечисленных процедур, иногда, может понадобиться совершение дополнительных действий, которые также могу затратить много времени и сил. К одной из них относят установку разжеблоков в верхней части слухового окна. Это делать необходимо только в том случае, если слуховые скаты имеют различный обзор угла. Например, скат с частью крыши составляет 65 градусов, в то время как в него встроено окно нестандартного вида с углом 40 градусов.

Такая проблема решается достаточно просто, за короткое время и всего в несколько этапов.

На верхней части крыши потребуется установить накосные стропила, которые будут опираться на конструкции с наименьшим размером. Предварительно короткие детали должны быть подстроены под определенный угол. Если ориентироваться на данный пример, то под 65 градусов;
Далее, производится определение длины разжеблоков стропильной балки и её других дополнительных размеров;
Последний этап – это определение угла между боковой стенкой и балкой.

Если процедура выполнена правильно, то слуховое отверстие и несущая стена здания должны быть представлены в виде единого целого.

Слуховое окно все чаще и чаще используют современные строители. Дело все в том, что в собственном доме огромное значение имеет каждый участок. Помещение под крышей уже мало кто использует для хранения старых вещей. Такое действие является неоправданным для и так небольших помещений, ведь благодаря ему можно расшириться и создать еще одну небольшую комнату.

Но, для того чтобы это сделать, обязательно следует озаботиться об естественном источнике света и вентиляции. За эти две основополагающие функции несет ответственность именно слуховой проем.

Конструктивные особенности

В зависимости от типа кровли будет отличаться и слуховое окно на крыше, конструкция которого подбирается специальным образом.

В щипцовой стене. Такие окна обустраивают в верхней части стены, которая располагается с торца здания. Оно имеет треугольную форму, по бокам располагаются скаты кровли. Располагается конструкция на той же плоскости, что и фасад здания. Такое окно не нуждается в каких-либо дополнительных сооружениях, оно открывается, к нему можно приставить лестницу и попасть через него на чердак.
Дормер располагается целиком над скатом крыши. Для установки такой конструкции потребуется усилить кровлю и позаботится о качественной гидроизоляции окна. Такой вид окна имеет наибольшее распространение за счет своей эффективности, встречается большое количество моделей.
Антидормер – это слуховое окно на крыше, конструкция которого устроена таким образом, что оно не выступает за пределы крыши, при этом находится в одной плоскости с фасадом. Это встроенное окно, из-за этого оно уменьшает объем помещения внутри. Обустроить такое изделие проще, чем рассмотренное выше, однако из-за складывания внутреннего пространства помещения оно не получило широкого распространения.
Наклонный тип. Такое окно чаще всего называют мансардным, и оно не является редкостью. Вставляется такая конструкция в наклонную плоскость кровли, из-за чего тоже находится под наклоном. Форма такого окна может быть любой; изготавливается оно обычно из металлопластика.
Зенитный фонарь. Он создан полностью из стекла, форма может быть разной. Благодаря конструкции фонарь дает максимальное освещение чердаку, чаще всего используется в нежилых помещениях, так как нет возможности его зашторить или открыть для проветривания.

Виды люкарн ↑

Люкарны классифицируют по следующим параметрам:

по конструктивным особенностям;
форме;
материалу.

Различные конструкции ↑

В качестве примера рассмотрим три самые распространенные.

Плоские

Задача люкарны с плоской крышей (наклон не более 15°) – обеспечить приток наибольшего объема света и воздуха в подкровельное пространство. Учитывая достаточно маленький уклон для отведения излишков воды устанавливают водосточные желоба. Этот же параметр влияет на выбор материала для покрытия, например, черепица в этом случае не подходит. Более уместным будет покрытие металлом, цинком, медью и алюминием.

Односкатная

Люкарна с одним скатом считается самым простым вариантом. Эта конструкция имеет плоскую крышу с углом наклона чуть меньше наклона основной кровли. Помимо того, что это простейший вариант устройства, он и довольно рентабельный. Подобная конструкция позволяет получить большее пространство, нежели двухскатная, имеющая ту же ширину. И чем наклон ската меньше, тем пространство получается больше. Единственное, о чем не следует забывать, проектируя односкатную люкарну – обеспечить надлежащий сток воды. В зависимости от поставленных декоративных задач, крыша односкатной люкарны может иметь прямоугольную или трапециевидную форму.

Выбирая конструкцию такого окна, надо учитывать, что большая односкатная смотрится не совсем изящно.

Двухскатная

Такая люкарна по конструкции сложнее односкатного варианта, к тому же ее строительство обходится дороже. По форме ее крыша может быть островерхой или закругленной, а дождевая вода в этом случае будет стекать по обеим сторонам. При таком устройстве люкарна «съедает» высоту потолка, то есть основная часть площади, образующейся при ее устройстве не может использоваться как жилая.

Форма и размеры ↑

К проектированию таких конструкций не предъявляется жестких ограничений. Расположение, которое могут иметь слуховые окна, размеры, больше зависят от индивидуального видения проектировщика и назначения – выполняет ли оно декоративную роль или практическую. Тем не менее, поскольку крыша со слуховыми окнами имеет давнюю историю, за эти годы были выявлены определенные закономерности. На их основе был разработан ряд требований. Нормы, в частности, предусматривают, что:

их установка возможна на кровлях с уклоном, начиная с 35⁰;
минимально допустимый размер открывающихся створок составляет 60х80 см, соответственно, размер люкарны может быть не больше 120х80 см;
они не должны располагаться достаточно близко от конька, карнизов и фронтонов;
шаг оконных проемов должен составлять как минимум 0,8 м, в противном случае усложняется монтаж покрытия кровли и профилактический осмотр крыши, в этих местах образуются снежные мешки.

Треугольное чаще всего можно встретить в частном строительстве. В качестве боковых стен в этом случае выступают скаты крыши люкарны. Слуховое окно гост 12506 81 с треугольным проемом имеет свои преимущества. Внешне очень привлекательные и элегантные, они могут располагаться на довольно высоком уровне, а малое количество примыканий с главной крышей уменьшает объем гидроизоляционных работ. Для этих люкарен очень важен правильно рассчитанный размер, она не должна быть ни чересчур маленькой, ни чересчур большой. Наклон должен быть примерно в тех же пределах, что и главная кровля. Вопрос получения полезного пространства на мансарде в этом случае второстепенный, главное, обеспечить по-возможности большую освещенность и приток свежего воздуха.

Но при этом надо знать, что если не вывести фасадную часть люкарны вровень с фасадом строения, то внутренняя освещенность мансарды пострадает.

Люкарны имеют не только форму многоугольника. В эпоху барроко самыми популярными были слуховые круглые, а сегодня их заменили более оригинальные по дизайну полукруглые конструкции. Полукруглое слуховое окно известно под разными названиями:

«летучая мышь», окаймленная плавной «волной»;
ее комбинация с люкарной, имеющей односкатную крышу – благодаря изогнутому силуэту боковых стенок, идеально вписывается в главную кровлю;
«бычий глаз» – люкарна овальной формы с крутой «волной.

Особенно красиво выглядят эти конструкции на крышах, выложенных черепицей или сланцем. Узкие полукруглые люкарны похожи на бойницы и уместны, если зданию нужно придать исторический вид. Из их достоинств можно выделить следующее:

в конструкции нет «глухих» углов, в которых будет скапливаться снег;
дождевая вода беспрепятственно стекает с кровли, то есть можно утверждать, что в такой конструкции вероятность протечки изначально сведена к минимуму

ГОСТ 12506-81 Окна деревянные для производственных зданий. Типы, конструкция и размеры (590,5 KiB, 1 915 hits)

Требования ГОСТов

Изготовление и монтаж оконных блоков на кровлях зданий различного назначения регулируются следующими нормативными документами:

СТО НОСТРОЙ 2.23.62-2012 «Конструкции, ограждающие светопрозрачные. Окна».
ГОСТ 34378-2018 «Конструкции светопрозрачные ограждающие. Окна и двери».
ГОСТ 23166-2021 «Конструкции оконные и балконные светопрозрачные ограждающие».
ГОСТ Р 56926-2016 «Конструкции оконные и балконные различного функционального назначения для жилых зданий».
ГОСТ 21519-2003 «Блоки оконные из алюминиевых сплавов».
ГОСТ 12506-81 «Окна деревянные для производственных зданий».
СП 17.13330.2017 «Кровли».

Согласно данным нормативным документам, к слуховым окнам предъявляются следующие требования:

Обеспечение требуемого сопротивления теплопередаче.
Шумоизоляционные характеристики.
Стеклопакеты не должны деформироваться или трескаться при приложении повышенной снеговой нагрузки.
Профильные конструкции, а также герметизирующие материалы должны выдерживать длительное воздействие прямых солнечных лучей.
Все конструктивные элементы окна не должны менять свои функциональные свойства при значительных перепадах температур.
Слуховые окна, установленные непосредственно в кровельном пироге, могут монтироваться, если уклон стропильной системы составляет не менее 35 градусов.

Технические характеристики по ГОСТам, базовые размеры

Согласно ГОСТам, слуховые окна, монтируемые на скатных кровлях частных жилых зданий, отличаются следующими техническими характеристиками:

Кровельные слуховые окна производится с габаритами от 600 x 600 до 600 x 1200 мм.
В случае оборудования мансарды кукушкой, вертикальные прямоугольные оконные блоки имеют габариты от 870 x 570 мм до 1760 x 1160 мм, разделяются одним или двумя вертикальными импостами.
Предельный габарит подвижной створки – 800 x 600 мм.
При установке слухового окна на фронтоне, могут иметь форму прямоугольника, квадрата, треугольника или трапеции.
При изготовлении слуховых оконных конструкций с перемычечными импостами, параллельными углу наклона кровли, могут быть односкатными или двускатными.
В зависимости от площади мансарды, в кровле ставятся от 1 до 3 слуховых окон.
Минимальная толщина профиля рамы – от 65 мм.
Минимальное количество камер в ПВХ профиле – от 4.
Остекление – одно- или двухкамерные стеклопакеты с формулами 4-10-4, 5-12-5, 5-10-4-10-5, 5-16-5-16-5.
Оконные конструкции, монтируемые в скатной кровле, обеспечиваются роторным механизмом открывания подвижной створки. Открывание производится относительно горизонтальной оси.
Звукопропускная способность – не более 42 дБ.
Удельное сопротивление теплопередаче – от 0,62 Вт/моС.
Минимальная долговечность – от 15 лет, при условии нормальной эксплуатации.

Какими бывают слуховые окна?

Виды слуховых окон определяют по форме крыши над окном и конструктивным особенностям:

с плоской крышей;
четырехугольное односкатное;
с вальмовой крышей;
треугольное;
четырехугольное с двускатной крышей;
панорамное с крышей трапецией;
мансардное;
круглое или полукруглое;
полностью стеклянное и много других вариантов.

Слуховые окна на крыше служат для проветривания помещения, в котором никто не живет, чтобы все деревянные конструкции не подвергались гниению.

Их используют в качестве двери на крышу для ремонта и обслуживания, а также как аварийный выход при пожаре и других происшествиях.

Правда специалисты утверждают, что такие проемы пропускают в дом намного меньше солнца, чем мансардные, так как боковые стенки препятствуют попаданию света внутрь.

Устанавливать их можно на крыше практически любой конструкции – односкатной, двускатной, четырехскатной, ломаной, многощипцовой.

Возможны самые разнообразные варианты сочетания крыши дома с видом проема, а размещаться оно может как на самой крыше, так и на фронтоне.

Если вы выбрали для своего дома вариант с плоской крышей, то следует учитывать, что такое устройство должно быть оснащено дополнительными желобами для стока.

Поэтому кровлю нужно сделать под уклоном примерно от 5 до 15º.

На кровле частных домов и дач часто попадаются треугольные варианты. Вместо боковых стенок у него скаты.

Так можно его монтировать с меньшим количеством стыков, но и света в помещение будет попадать значительно меньше.

Очень интересно смотрится вариант округлой формы. Оно делает внешний облик дома очень необычным.

Наиболее интересным вариантом как в плане функциональности, так и внешнего вида, является слуховое окно в виде зенитного фонаря.

Оно делает дом визуально легче и воздушнее, а солнца в комнаты пропускает очень много.

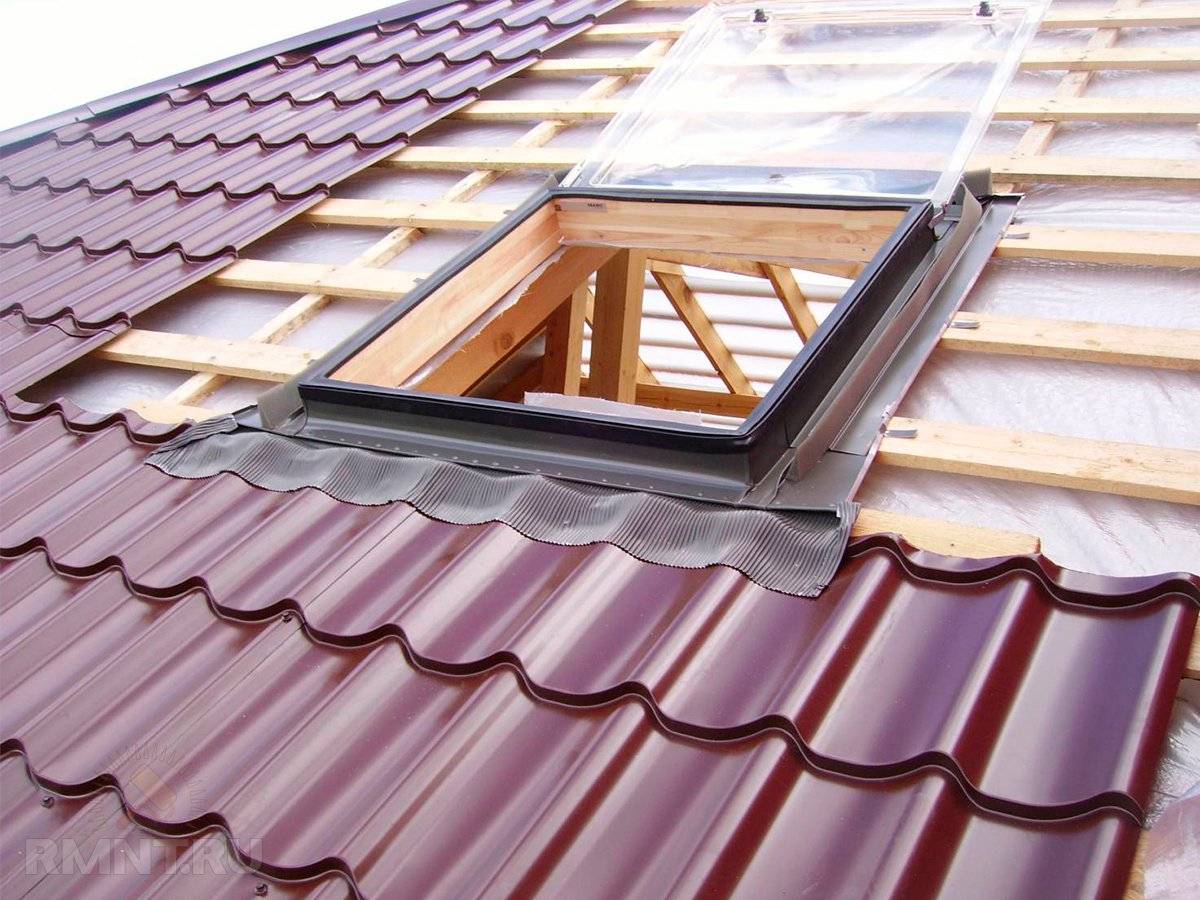

Мансардное окно крепится также между стропилами. Используют их на скатах 15 — 20º. Это преграда для потоков воды, поэтому устройство такого варианта очень сложное.

Готовые изделия от производителей имеют специальный оклад, который при открывании защищает помещение от попадания воды.

Особенности устройства

При устройстве слухового окна в крыше нужно учитывать три важнейших нюанса: высота врезки, связь со стропильной системой и примыкание кровельного покрытия. С высотой врезки все просто: в области мауэрлага находится нерационально используемый объём подкровельного пространства, поэтому в большинстве случаев выгодно, чтобы низ проёма располагался на уровне пола чердака. Однако если крыша имеет длинный карнизный свес или стропильная система стоит на парапете, окно неизбежно будет врезаться на некоторой высоте.

Ширина слухового окна ограничена расстоянием между стропилами. Врезка окна на участке ската, который пересекается стропильной ногой, неизбежно вызывает необходимость усиления несущей системы, установки дополнительных распорок и стоек. Конечно, существуют крыши с частым шагом стропил и в таких случаях доработка стропильной системы неизбежна, тем не менее, предпочтительнее смонтировать несколько небольших окон, нежели одно крупное.

Конструкция кровли состоит из множества элементов, которые придают ей привлекательный и законченный внешний вид. Хотя больше 90% ее площади занимает поверхность ската, не меньшее значение имеют вспомогательные компоненты, влияющие на функциональность и срок службы. Вот, например, слуховые окна на крыше играют не просто декоративную роль, они служат для вентилирования стропильного каркаса, помогают организовать вертикальное освещение в мансарде. Несмотря на это, их устройство кажется на первый взгляд сложным, монтаж окон можно сделать своими руками, руководствуясь видео и нашей инструкцией.

Слуховыми окнами называют остеклённые проемы, расположенные на кровле здания. Ими оборудуются двускатная, вальмовая, шатровая и .
Устройство мансардных окон производится во время сборки стропильного каркаса. Монтаж «кукушки» своими руками, как их по-другому называют, решает следующие задачи:

Организация вентиляции чердачного помещения. Главной задачей слуховых окон является открытие доступа воздуха в подкровельное пространство. Их устройство позволяет постоянно проветривать стропильный каркас, предотвращая загнивание древесины.
Организация вертикального освещения. Устройство мансарды подразумевает организацию естественного освещения, которое поступает посредством слуховых окон.
Обеспечение доступа на крышу. Другая функция слуховых окон – обеспечение выхода на поверхность крыши для того, чтобы сделать ремонт, монтаж или обслуживание своими руками.
Завершение архитектурно облика кровли. Конструкция вальмовой, шатровой и полувальмовой без мансардных окон выглядит незаконченной. Монтаж этих дополнительных элементов делает внешний вид крыши богаче и привлекательней.

Треугольное слуховое окно

Если планируется выполнить слуховое окно своими руками, чаще всего монтируется проем треугольной формы с крутыми кровельными скатами. Эта распространенная конструкция характеризуется тем, что фронтонная стенка проема устанавливается без заглубления в крышу – она должна располагаться в одной плоскости с соответствующей наружной стеной.

Кровельные скаты треугольных проемов расположены под большим углом (60-70 градусов), поэтому увеличения полезной площади мансарды практически не происходит. Преимуществом треугольных окошек является эстетическая привлекательность, возможность выполнить оригинальную планировку мансардного помещения.

Если предполагается установить треугольное слуховое окно своими руками, следует принять во внимание, что его крыша примыкает к кровле здания, спускаясь до места формирования разжелобка. Таким образом, при обустройстве не требуется выполнять гидроизоляцию стыков боковых стенок и крыши, что значительно упрощает и ускоряет герметизацию и отделку проёма и основного кровельного покрытия здания

Каркас конструкции

Перед тем, как приступать к возведению каркаса, необходимо выполнить каркас крыши дома – возвести фронтоны, смонтировать стропильную систему. Между стропильными ногами, в местах установки окон, необходимо предусмотреть проемы. Стропильная система слухового окна имеет свои особенности: стропильные ноги, обрамляющие такие проемы, необходимо делать двойными или тройными, так как они в дальнейшем будут нести повышенную нагрузку.

Согласно СНиП, фронтоны проемов, устроенных в крыше, должны поддерживаться боковыми стенами, которые устанавливаются перпендикулярно внешней стене вглубь здания и имеют высоту 1,5 метра. Каркасы боковых стен опираются на балки потолочного перекрытия.

Каркас боковых стен монтируется после сборки стропильной системы крыши здания. После чего следует выполнить привязку горизонтальных перекладин и стоек фронтонных каркасов проёмов.

Дальнейшие работы выполняются в несколько этапов:

Так как фронтоны треугольного окошка располагаются в одной плоскости со стенами строения, нижние концы стропильных ног, прилегающих к стенам, следует обрезать вровень с обшивкой стены.
Балки-перемычки монтируются между сдвоенными стропилами каркаса проёма. Рекомендуется применять металлические накладные кронштейны.

Устройство ендов

Устройство слухового окна на крыше, имеющего треугольную форму, внешне может быть похоже на обустройство многощипцовой кровли. Но существует заметная разница в технологии монтажа. Скаты многощипцовой крыши чаще всего имеют одинаковый уклон, в то время как треугольный проём, снабжен крышей со скатами, угол наклона которых 60-70 градусов. Таким образом, соединение скатов крыши окна со скатами кровли здания выполняется с образованием нестандартных ендов (разжелобков).

Для обустройства слухового окна используются накосные стропила, в которые упираются (под углом 60-70 градусов) нарожники – укороченные стропильные ноги. Для монтажа данной конструкции требуется рассчитать длину и сечение разжелобковой стропильной балки, углы сопряжения боковых стенок и конькового бруса. Для каждого треугольного стропильного проема требуется пара зеркально симметричных балок такого типа.

Нижняя часть слухового окна

Рассматривая, как сделать слуховое окно, необходимо внимательно отнестись к особенностям монтажа его нижней части. Она должна быть устроена таким образом, чтобы внутренняя часть мягкой кровли скрывалась в ней посредством боковых стенок, и не была видна изнутри. Для этого применяется упрощенный метод монтажа разжелобка.

Балка разжелобка устанавливается поверх кровельной обшивки дома. В эту балку упираются нижние концы стропильных ног двускатной крыши окошка. На заключительном этапе конструкция обшивается листами фанеры, поверх которой крепится кровельный материал. Обшивка фанерой начинается от конька слухового окошка, монтаж кровельного покрытия выполняется по направлению снизу вверх.

Если предусматривается установка проемов окон собственными силами, рекомендуется предварительно ознакомиться с особенностями монтажа данных конструкций. Расчет и обустройство окон оригинальных форм, монтаж сложных кровельных примыканий рекомендуется доверить профессионалам.
