Виды
Разновидности по способу управления могут быть стандартными, автоматическими или с системой click-clack. Конструкция шланга также отличается – трубного или сухого типа, с переливом или гофра.
По механизму действия
Механизм работы сифона может быть автоматизирован или простым (при открытии пробки из ванны, душа). Каждая модификация имеет свои недостатки и достоинства. Цена определяется наличием дополнительных опций устройства: самая дорогая модель – click-clack, наиболее демократичная стоимость у ручной системы с простым управлением.
Простые с ручным управлением
Наиболее распространённые варианты – с простым ручным управлением. Это классическая система слива воды. После открытия крышки с дырки поддона вода поступает в сифон, далее – в канализацию.
Автоматические
По средней цене идут системы управления посредством кнопки или с автоматическим сливом воды. Сифон начинает работать после того, как пользователь нажал на кнопку управления и открыл слив с поддона.
Система click-clack
Наиболее дорогостоящая модель управления, она же и самая новая (click-clack). Механизм работы устройства обеспечивается посредством нажатия на кнопку слива (при поднятии кнопки подтягивается шланг, который открывает проход воде в канализацию). Такой вариант управления не подразумевает наклон, все можно сделать ногой, подтянув нужную кнопку.
По конструкции сливного шланга
Конструктивные особенности сифона разнятся. Наиболее популярные модификации – бутылочного типа. Но не всегда такая конструкция может поместиться в небольшое пространство между полом и нижней частью поддона. Поэтому часто устанавливают трубные или гофрированные варианты.
Трубные с гидрозатвором
В качестве применяемого материала преимущественно используют пластик или металл. Нержавеющие сифоны более прочны и надежны в эксплуатации, но и пластиковые трубы при правильном использовании прослужат несколько лет. Отличие такой системы – обязательный изгиб трубы в форме «S» или «U». При попадании воды образуется водяной фильтр и пробка, которая не дает проникать вовнутрь помещения запахам из канализации. Есть модификации разных размеров, что позволяет поместить сифяон под поддон душевой кабинки.
Бутылочные сифоны
Этот тип наиболее распространён, и применяется не только для монтажа под душевыми кабинками, но и под умывальниками. В виде гидрозатвора – емкость бутылочной формы, от этого и название такое. Частички мусора попадают в емкость, а лишняя вода стекает в трубы канализации. Недостаток – необходимо наличие свободного пространства, плюсы – легко ремонтируется, меняется и нейтрализует запахи стоков.
С системой слив-перелив
При наличии в душевой кабинке системы перелива, сифон покупается необходимой конфигурации. Отличается он наличием дополнительной трубы, которая соединяет перелив и слив канализации (через сифон). Сама арматура может быть как бутылочного типа, так и трубного.
Если под систему перелив установить простой сифон, то при попадании воды в отверстие выхода излива, она будет попадать прямо под поддон на пол.
Гофрированные
Гофрированная система является подвидом слива по трубному типу. Только в этом случае для гидрозатвора воды используется рифлёная труба. Преимущество варианта – сифон можно установить даже при небольшом расстоянии поддона от пола. Недостаток – в складках трубы постепенно скапливается грязь, органические частички, которые со временем обрастают налетом, слизью. Уровень изоляции запаха также невысокий.

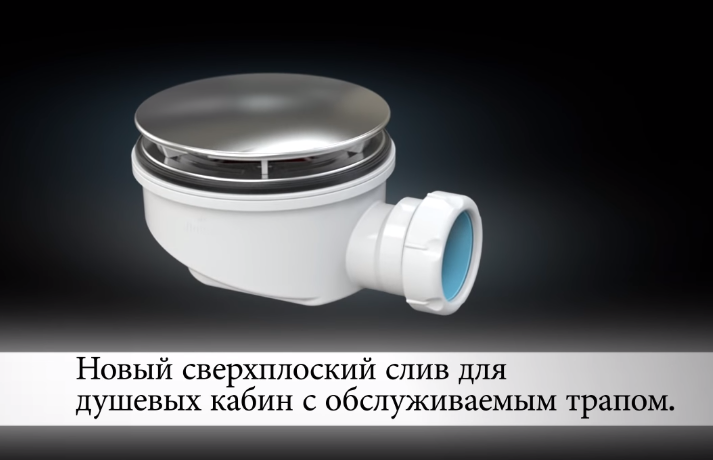

Сухой

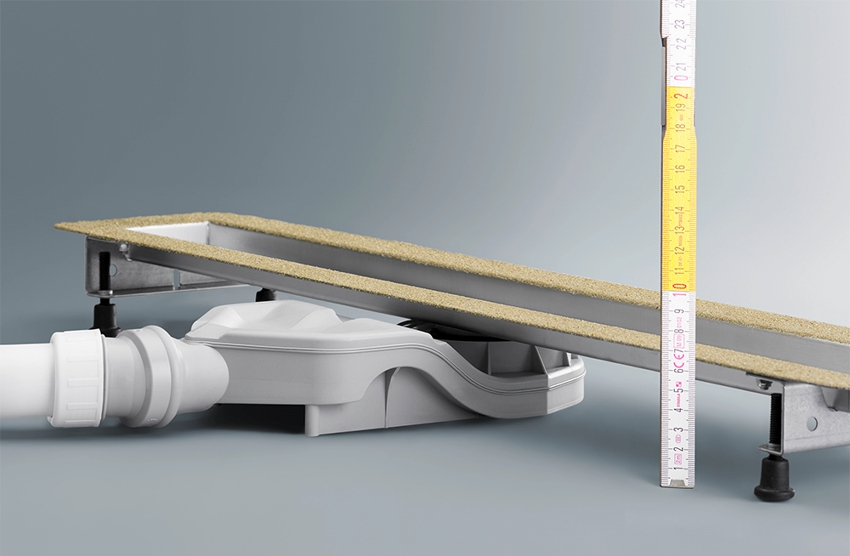

Для низких поддонов душа, которые не позволяют установить стандартные варианты излива, производители спроектировали новый вид сифонов – сухого типа. Силиконовые мембраны представляют собой систему подачи воды без скапливания внутри. Если конструкция привычного устройства, то удерживает запах при помощи водяной пробки. В этом случае вода в системе не задерживается, вытекая напрямую в канализацию.
Силиконовая мембрана выполняет роль пропускного клапана, который задерживает газы со стока. Плотно свернутая внутренняя трубка из полимера расправляется, пропуская струю воды, при приостановке течения вновь принимает прежнее положение.
Сухой сифон – оптимальный вариант для тех помещений, которые используются не постоянно. Ведь водяная пробка при длительном неиспользовании душа высыхает, и появляется стойкий запах канализации. Также не стоит переживать, что система лопнет, если не отапливать помещение, как это происходит с водяным сифоном.
Виды сифонов
Отверстие для установки сифона для низкого душевого поддона может располагаться как в центре, так и по краям. Поэтому устройства, предназначенные для стока воды, имеют некоторые различия в конструкции.
Различают несколько видов сифонов:
- Простой. Имеет несложную конструкцию. Отверстие для слива в таком устройстве направляется непосредственно в гибкую или жесткую сливную трубу. Такой сифон может оснащаться разборным коленом. Это значительно облегчает его очистку от грязи. Иногда конструкцию устройства монтируется так, чтобы сифон имел возможность самоочищаться.

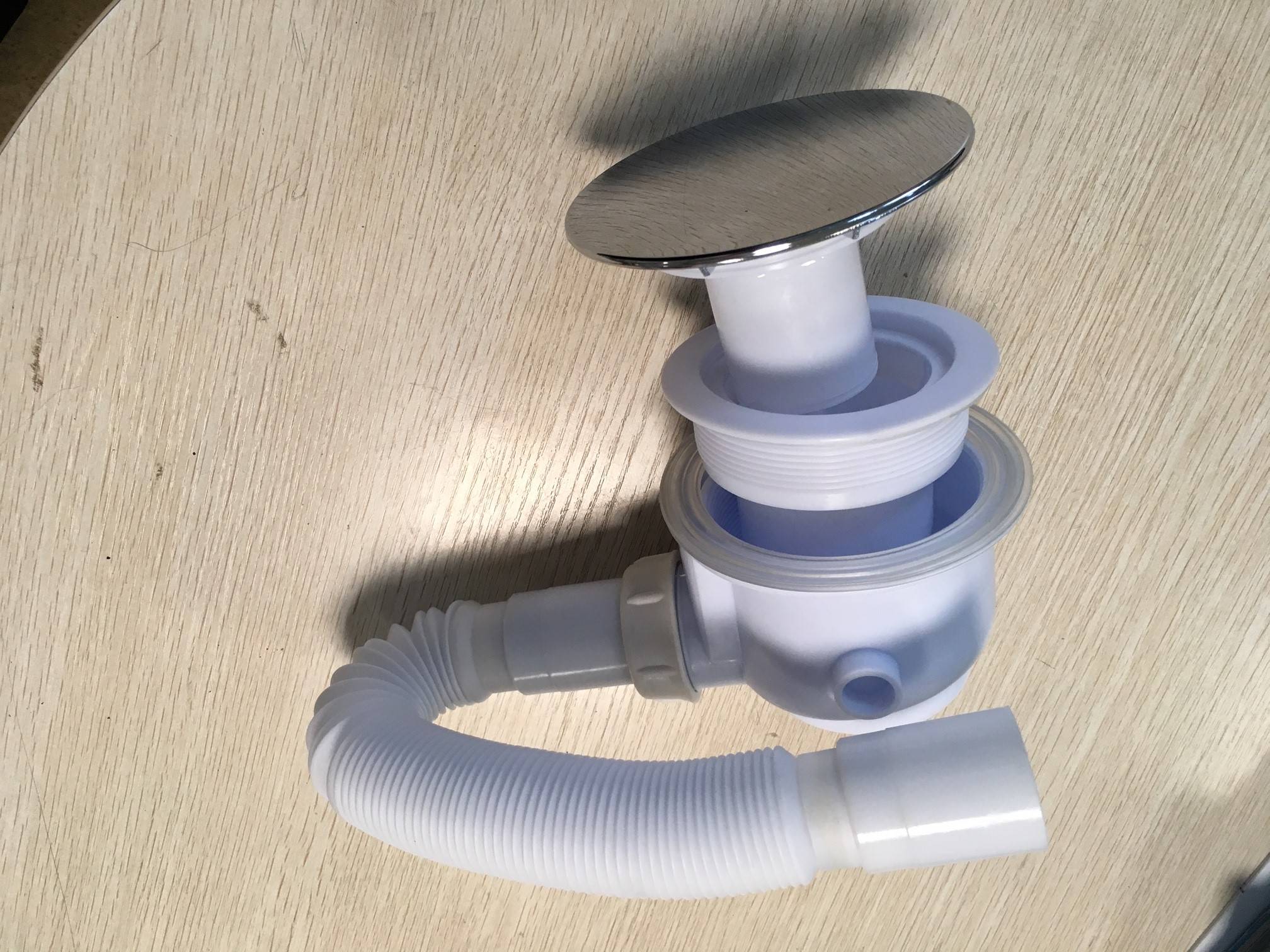

- Автоматический. Обычно не оснащается гидравлическим затвором. Имеет специальную заглушку, расположенную в сливной части. Она не позволяет запахам из канализации направляться вверх. Автоматические сифоны зачастую оборудуются специальными ручками, предназначенными для контроля работы заглушки.
- Устройство click-clack. Закрытие и открытие слива происходит под действием нажатия ногой непосредственно на верхнюю часть устройства. Механизм работает с двумя типами нажатий. При первом срабатывает закрытие отверстия, при втором – его открытие. Заглушка в таком сифоне располагается в сливном отверстии. Она обеспечивает отток воды по направлению к основанию поддона.
Различают такие устройства также в зависимости от их конструкции. Так, выделяют несколько видов сифонов:
Гофрированные. Изготавливаются из эластичной гофры. Могут изгибаться под любым углом. Оснащены специальным фиксатором из пластика (пластиковой лентой). Изгиб трубы здесь выполняет роль гидравлического затвора. Предназначаются такие сифоны для установки в самых труднодоступных местах душевой кабины. Если сравнивать эти устройства с другими видами сифонов, то они являются менее надежными и долговечными.
Бутылочные. Чаще всего устанавливаются в кухонных мойках. По своей конструкции чем-то напоминают бутылку, из-за чего и получили соответствующее название. Они имеют большие габариты и при установке занимают довольно много свободного места. Расширение конструкции, представленное в форме бутылки, позволяет задерживать небольшое количество воды в сифоне. В результате чего запахи и газы с канализации не имеют возможности возвращаться назад. Внутри такого расширения часто скапливается пыль, грязь, мусор. Однако сифоны такого вида очень легко чистятся и разбираются. Перед тем как открутить и разобрать такое устройство, следует разместить под него пустую емкость. Это необходимо для того, чтобы вода, которая в нем скопилась, не пролилась на пол.
Трубные (иначе коленные). Внешне такие устройства напоминают изогнутый трубопровод из пластика либо из металла. Трубные сифоны обычно имеют форму буквы «U» или «S». В такой конструкции водяной затвор располагается именно в районе изгиба. В отличие от гофрированных устройств трубные являются более прочными и надежными. Однако не отличаются особой компактностью.
Как установить сифон для душевого бокса
К монтажу слива можно приступать только поле подготовки основания для установки поддона. Затем:
- Определяем угол установки поддона, так чтобы слив воды двигался прямиком к канализационному тройнику. Для этого нужно:
- перевернуть корыто вверх дном;
- ввернуть в нужных местах прилагаемые к комплекту шпильки;
- закрепить на шпильках силовые элементы, закрутив на них предварительно ограничители;
- зафиксировать в отверстии поддона сифон со шлангом;
- перевернуть поддон;
- отрегулировать полученную конструкцию с помощью строительного уровня с учетом того, что уровень силового каркаса должен быть выше нижней точки слива на пару сантиметров.
При условии правильного выполнения нижняя часть стока емкости окажется под углом 4-5 градусов по отношению к месту входа в канализационный сток. Чего вполне достаточно для беспрепятственного оттока жидкости.
Фото 4
Перед выбором сифона важно учитывать положение ванной и труб
- Присоединяем слив воды. Для этого вам нужно:
- установить сетку в отверстии слива, предварительно смазав ее герметиком;
- положить прокладку и соединить винтом тройник;
- соединить сифон с отводной трубой;
- вставить отвод в канализационный вход;
- уплотнить место соединения, промазать его герметиком и хорошо закрепить с помощью муфты.
Последовательность монтажа поддона для душа
При устройстве душевого поддона можно использовать готовую емкость или смонтировать сооружение в виде подиума из бетона, облицованного плиткой. Большей популярностью пользуется первый вариант, поскольку является менее трудоемким. Для обустройства подиума следует предварительно изучить вопрос, как сделать поддон для душевой кабины, информацию о котором можно найти в сети интернет.
Место под установку поддона должно быть полностью очищенного от строительного мусора и пыли. Нижний ряд облицовочной плитки на стенах укладывается после монтажа душевого трапа. Участок стены вблизи поддона и 10-15 см над ним следует покрыть слоем гидроизоляционной смеси, используя при этом валик или кисточку. Количество слоев определяется состоянием поверхности, однако их должно быть не менее двух.
На низком поддоне выполняется крепление ножек. Для этого его следует перевернуть и уложить на картон во избежание возникновения царапин. Ножки фиксируются при помощи саморезов необходимой длины, которые предусмотрены в комплекте к поддону. Они рассчитаны по запасу прочности и надежности для данной конструкции, поэтому исключается необходимость замены их на более прочные изделия.
Процесс установки душевого поддона
Поддон устанавливается на подготовленное место. Далее осуществляется регулировка его положения путем прокручивания специальных винтов на ножках. Точность установки проверяется с помощью строительного уровня по двум направлениям: вдоль и поперек поддона. По окончанию регулировки следует затянуть контргайки, которые исключают момент самопроизвольного откручивания резьбового соединения.
Далее в сливное отверстие необходимо вставить карандаш и прорисовать на полу круг. Линии наносятся по нижнему краю полок. Поддон убирается в другое место. При помощи линейки нужно четко выделить линии под боковые поддерживающие элементы. Далее необходимо пометить местоположение дюбелей. Для этого следует приложить к разметке фиксирующие элементы, верхняя часть которых должна находиться строго по линии.
Согласно разметке выполняется сверление отверстий под дюбеля глубиной на 1-2 см больше, чем длина пластиковых насадок. Далее выполняется крепление конструкции. К двум смежным сторонам поддона фиксируется гидроизоляционная полоса при помощи двухстороннего скотча.
Монтаж сифона при установке душевого поддона

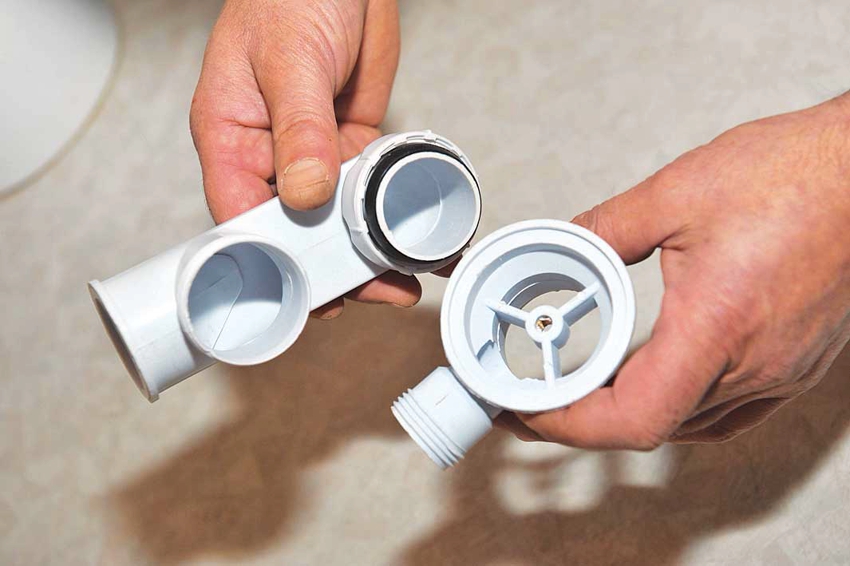

Элементы сифона следует достать из упаковки. Если монтаж устройства осуществляется первый раз, рекомендуется подробно изучить инструкцию и предварительно собрать изделие.
Монтаж сифона для душевой кабины можно осуществить самостоятельно
На патрубок подключения затвора к сточной трубе следует надеть гайку и резиновый уплотнитель. Собранный узел вставляется в отвод на корпусе с последующим затягиванием гайки. Чтобы не повредить резиновое уплотнение, его рекомендуется смазать мыльной водой или техническим маслом.
Далее сифон устанавливается на отмеченное на полу место. Выполняется замер трубы, которая будет подключаться к канализационной сети. Если пластиковая труба и патрубок будут располагаться под углом, следует использовать колено, которое фиксируется по направлению канализационного выхода. Для обеспечения герметичности и надежности всех соединений используются уплотнительные резинки.
Следующим этапом является установка поддона, который должен плотно прилегать к стене и устойчиво располагаться на полу. Его нижний борт фиксируется к клеммам на стенах. Затем на корпус сифона укладывается резиновая прокладка. На ее поверхность следует нанести слой герметика. Корпус устройства одной рукой прижимается к нижней части поддона. Сверху укладывается металлическое кольцо, которое фиксируется болтами. Их следует зажимать поочередно во избежание перекосов.
Далее монтируется колено сифона по направлению входа в канализацию. Через гофрированную трубу осуществляется подключение душевой кабины к канализации. В случае необходимости используются соответствующие переходники. После выполнения монтажа сифона выполняется проверка герметичности всех соединений и отсутствия запаха из душевой кабины. Для этого в слив наливается вода. Завершающим этапом является установка декоративной сливной решетки.
Установка гидрозатвора для сливного трапа душевой кабины
Уход за сливом
Правила эксплуатации сифона – это обеспечение постоянной температуры в помещении, прочистка труб и контроль температуры стекаемой воды:
- горячая вода больше 50 градусов повредит и деформирует пластиковый сифон;
- если температура в помещении будет ниже 0, и останется вода внутри системы, то трубы замерзнут и лопнут;
- нельзя чистить трубы неспецифическими средствами, которые содержат в составе токсины. Они полностью не вымоются, и по этой причине человек, принимающий душ, рискует вдыхать ядовитые пары;
- если система трубного или бутылочного типа в доме, где нет постоянного отопления (дача), то перед зимовкой нужно предварительно «законсервировать» слив, раскрутив сифон, вылив из него воду и закрыв тряпкой.
Как разобрать сифон для прочистки
Иногда требуется дополнительная прочистка сифона. Для этого не нужно обладать профессиональными навыками, следуйте рекомендациям:
- подставить под сифон емкость, в которую будет стекать вода;
- промыть теплой водой с мыльным раствором трубы;
- раскрутить гайку от вывода с поддона, придерживая низ;
- поднять открученную сторону максимально вверх, чтобы остатки воды вытекли в канализацию;
- если это бутылочный тип, то можно открутить только нижнюю часть ловушки – бутылки, располагающейся снизу. Если сифон трубного типа, открутить вторую гайку, соединяющее устройство и канализационный выход;
- прочистить и вымыть трубу под струей воды;
- установить сифон на прежнее место.
Неисправность сифона выявить просто – при засоре вода стекает медленнее, ощутим запах канализации. Если же деформировалась какая-то часть устройства, то образуется течь, вода стоит под поддоном, видно мокрое пятно после приема душа.
Подобрать качественный и надежный сифон для душевой кабинки – не проблема, зная на что обращать внимание. Рекомендации по выбору необходимой системы стоит рассматривать индивидуально, поскольку конструкция поддона, равно как и самого перелива, разная. Поэтому при покупке кабинки надо сразу определиться и с выбором сифона
Поэтому при покупке кабинки надо сразу определиться и с выбором сифона.
Выбор
Параметры и характеристики, которые определяют выбор:
- Геометрические – размеры затвора, высота пространства под душевой кабиной, диаметр сливного отверстия;
- Технические – производительность и пропускная способность;
- Качество материала;
- Сложность установки;
- Эксплуатационные особенности.
Душевые кабины часто продаются вместе с сифонами. Если такая модификация кабины устраивает, можно приобретать. Но не менее часто приходится сифон подбирать самостоятельно
Поэтому следует обратить внимание на следующие пункты
Геометрические параметры
Конструкция поддона, способы его установки определяют выбор монтажной высоты затвора. Производятся модификации устройств высотой от 8 до 20 см. Однако для душевой кабины, предусматривающей низкий монтаж, годятся только те, высота которых не превышает 10 см. Чем ниже высота устройства, тем легче пройдёт его установка. Самое сложное – подобрать затворы для кабины, устанавливаемой непосредственно на пол.
На рынке всё чаще продаются душевые кабины, имеющие сливные отверстия с евроразмерами – 52, 62 и 90 миллиметров. Конструктивные детали затвора должны им соответствовать.
Технические параметры
Глубина раковины душевой кабины обычно небольшая, расход воды – большой, следовательно, вода должна успевать выходить без задержек. Пропускной способностью (ПС) гидрозатвора определяется то, с какой скоростью будет утекать вода, а также то, как быстро будет засоряться затворная конструкция, насколько часто понадобится её прочистка. ПС душевых кабин в среднем составляет 30 литров в минуту. При наличии гидромассажа и других дополнительных функций расход воды повышается. Показателем, характеризующим ПС, является высота водного слоя над уровнем верха слива. При высоте h=12 см – диаметры 5.2/6.2 см, при h=15 см – диаметр 9 см. Поэтому для низких поддонов идут сифоны малых диаметров – 50 мм, для высоких – больших. В инструкции к душевой кабине указывается ПС, которую нужно учитывать, выбирая затворное устройство.
ГОСТом рекомендуется минимальная пропускная способность не менее 15 литров в минуту для душевых кабин с выпуском, не менее 21 – для сифонов с переливом и для глубоких раковин.
Качество материала
Детали, расположенные под душевой кабиной, не подвергаются внешним физическим нагрузкам, поэтому могут выйти из строя из-за старения пластика. Некачественные пластики начинают трескаться уже на второй год службы. Качественные служат долго.
Требует внимания решётка, закрывающая слив. Лучший вариант, когда она из нержавеющей стали. Это самый прочный материал, который используется для решёток. Бывают решётки из сплавов
В этом случае обратить внимание следует на декоративное покрытие. Два слоя хрома являются гарантией, что покрытие не отслоится, а решётка послужит долго
Хром устойчив к действию моющих средств, что является дополнительным преимуществом. Пластиковые никелированные решётки быстро остаются без покрытия, которое восстановить самостоятельно не удастся.
Чтобы облегчить периодическое обслуживание затворного устройства, а также защититься от канализационных запахов, затворные устройства снабжаются дополнительными деталями – сухими или гидравлическими затворами, съёмными стаканчиками-отстойниками. Надёжность затвора тем ниже, чем больше дополнительных деталей. Вероятность поломок возрастает с ростом количества деталей.
Покупая дешёвые гидрозатворы, выкидывают впустую, на ветер большие суммы, поскольку только подъём поддона позволит заменить их. В некоторых случаях демонтировать придётся всю душевую кабину, тогда без поломки её деталей не обойтись. Стоит ли экономить на затворном устройстве – решать покупателю.
Эксплуатационные качества
Сливная арматура, согласно нормативам, должна легко разбираться и собираться вручную
Это важное условие, особенно когда слив забился, или в других экстренных случаях. Поэтому монтаж затворного устройства производится с минимальным набором инструментов
В период эксплуатации основной сложностью является чистка запорного устройства. При выборе следует продумать и этот вопрос. Некоторые модификации сделаны самопромывающимися. Некоторые очищаемы через отверстие слива. Такие модификации затворного изделия имеют выпускной диаметр – 90 мм, позволяющий, разобрать устройство, вынуть последовательно всё нужное, а потом собрать изъятое в обратном порядке.
При покупке сифона лучше выбирать изделия с клик-клаками, которые вынимаются с прочистной корзинкой
Уход и эксплуатация после установки
Уход несложный, заключается в периодической очистке сифона через полгода. Проводят промывку специальными препаратами, пригодными для пластиковых канализационных труб. При возникновении засора лучше не пытаться удалить его ершиком или другими механическими приспособлениями. Это может повредить хрупкие стенки. Проще разобрать сифон, промыть и поставить на место.
Продувать сжатым воздухом также не рекомендуется. Соединения в приборе слабые, от повышенного давления они разгерметизируются. Если на входе в сифон стоит сетка, он своевременно промывается, то засоров не возникнет.
Как выбрать сифон для душевого поддона: тонкости и нюансы
По большому счету, нюансов, на которые следует обращать внимание при выборе сифона для душевого поддона, не так уж и много – среди основных моментов можно насчитать всего три
Технические характеристики сифона, а в частности диаметр его сливной горловины – согласно жестким европейским стандартам отверстие в поддоне может иметь диаметр 52мм, 62мм и 90мм. Соответственно им производятся и сами сифоны. Здесь все просто – отверстие нужно замерить и согласно полученным данным подбирать под него сифон. Следует понимать, что точность посадки сифона в сливном отверстии гарантирует качественную герметизацию.
Пропускная способность сифона. Не стоит недооценивать этот момент – от него зависит не только скорость опорожнения душевого поддона, но и вообще способность засоряться. Кроме того, скорость слива воды является определяющей в назначении сифона. К примеру, сифон для низкого душевого поддона работает нормально, когда слой воды, расположенный над ним, не превышает 12см – как правило, это сифоны диаметром 52 и 62мм. Если говорить о более широком сифоне диаметром 90см, то над ним уже может располагаться слой воды толщиной 15см. Как результат, в большинстве случаев он используется для установки в высокий поддон. Следует понимать, что исходя из толщины этого слоя, рассчитывается и прочность сифона.
Конструкция. Во многом от этого зависит простота очистки сифона. Не хочу пугать, но некоторые модели этих устройств очищаются только после демонтажа поддона
Поэтому здесь нужно обратить внимание на два момента. Во-первых, существуют такие сифоны, которые благодаря особой конструкции имеют свойство самоочищения
Во-вторых, если их стоимость для вас окажется неподъемной, то, как вариант, можно приобрести сифон со специальной сеточкой, которая не позволяет крупному мусору, а в частности волосу, проникать в сифон.
Важно! Дабы избежать неприятностей с прочисткой сифона душевого поддона, при монтаже нужно предусматривать ревизионное отверстие. Исключением из этого правила являются сифоны, переливная горловина которых имеет диаметр 90см – очищать их можно напрямую через слив
Мало того, точно таким же способом можно производить чистку канализации.
И в заключение скажу несколько слов по поводу замены старого сифона новым
В принципе, дело это не сложное, особенно если речь идет о высоком поддоне, боковые части которого закрываются экраном – здесь просто выкручиваете сливную горловину и при наличии переливную тоже, потом отсоединяете сифон от канализации и точно в обратном порядке монтируете новый сифон, особое внимание уделяя герметичности всех соединений
Хуже дела обстоят с низкими поддонами – их, как правило, приклеивают к полу монтажной пеной, не думая о последствиях. Замена сифона душевой кабины с низким поддоном производится только вместе с полным демонтажом кабины – к сожалению, это их конкретный недостаток, которого по возможности нужно избегать всеми возможными способами. Какими? Не устанавливать низкий поддон, а если и устанавливать, то оборудовать его самоочищающимся сифоном или аналогичным устройством с широкой горловиной диаметром 90мм. Кстати, отверстие в поддоне несложно расширить при необходимости.
Замена сифона душевой кабины с низким поддоном фото
И в завершение темы позволю себе лишний раз напомнить о том, что правильно выбранный сифон для душевого поддона – это в первую очередь беспроблемная эксплуатация душевой кабины на протяжении длительного времени. Этот момент относится не только к поддонам, но и вообще ко всем другим сантехническим приборам, для работы которых используется такое приспособление, как сифон.
Поддоны для душевой
Поддоны бывают дешевые и дорогие.
Дешевые:
- Аф
- стальные;
- керамические;
- чугунные;
- из искусственного камня.
Дорогие:
- из натурального камня;
- деревянные.
Акриловые и стальные поддоны
Наиболее распространяй материал для поддонов, также самый дешевый. Преимущество акрила в практичности и простоте ухода. Но его поверхность легко царапается и повреждается, однако это все легко чинится. Несмотря на малый слой акрила (4−6 мм), поддоны прочные. Часто с нижней стороны акриловые поддоны укрепляют стекловолокном, металлом и пластиком. Сама по себе же конструкция получается легкой, что облегчает установку и транспортировку поддона. Стальные поддоны чуть уступают по популярности акриловым. Преимущество стальных поддонов в их теплопроводности, они быстро нагреваются, и становятся приемлемой температуры. Но у них есть и недостаток, она создают своеобразный звук, если на них льется вода. Чем толще сталь, тем меньше она «шумит»
Вот почему при выборе поддона нужно обращать внимание на его толщину
Чугунные поддоны
Чугун уже входит в категорию средне-дешевых. Они могли бы быть более популярными, но цена, уже не совсем дешевая и большой вес. Преимуществом этого материала является прочность и практичность.
Поддоны из искусственного и натурального камня
Поддон из искуственного камня так же входит в категорию средне-дешевых. Постепенно начинают становиться популярными. По сравнению с керамикой, они более прочные и более теплые на ощупь.
Поддон из натурального камня имеет высокую стоимость, и всегда производятся только под заказ. Можно так же выбрать и вид камня, и фактуру, и форму. Все так сказать в соответствии с оплатой.
Керамические поддоны
Керамические поддоны занимают третье место среди дешевых поддонов. Что можно сказать о керамике? Керамика долговечна, не требует длительного ухода, но имеет большой вес. К минусам, кроме большого веса можно так же отнести «прохладу» — керамика сама по себе очень холодная, перед использованием душа рекомендуется прогреть сам поддон. Керамические поддоны часто изготавливают с узорами, которые предотвращают скольжение.
