Динамики для сабвуфера
Сабвуфер — отдельная колонка, предназначенная для воспроизведения звуков самых низких частот. Главная составляющая любой акустической системы — динамик или головка громкоговорителя. Её задача — преобразовать электрический сигнал в колебания воздуха.
Сабвуфер — отдельная колонка, предназначенная для воспроизведения звуков самых низких частот
Для этого используют громкоговорители разных принципов действия. В сабвуферы устанавливают, как правило, электродинамические головки.

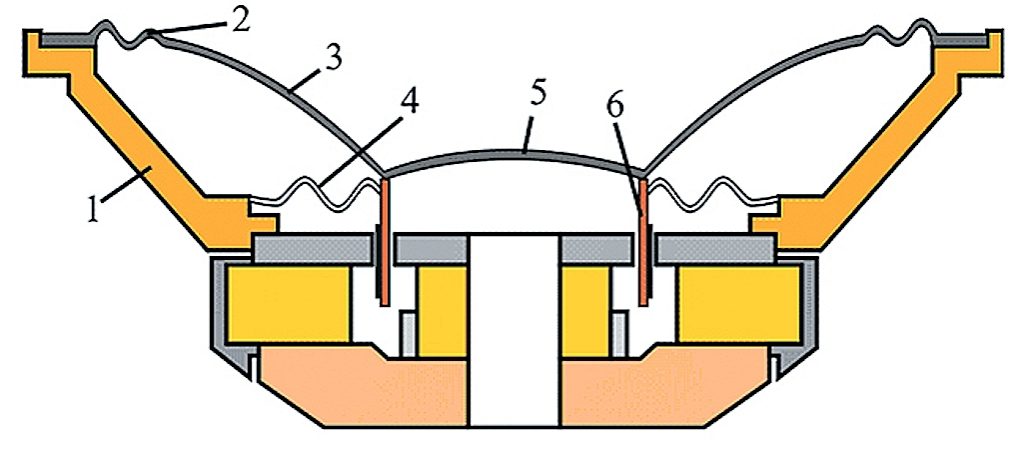

В сабвуферы устанавливают, как правило, электродинамические головки
Под действием электрического тока в звуковой катушке (6) она колеблется в поле постоянного магнита вместе с диафрагмой (диффузором) (3), закреплённой на гибком подвесе (2). Эти механические перемещения преобразуют электросигнал в звуковые волны.
Параметры динамиков
Работу динамиков описывает множество параметров, которые можно найти в техническом паспорте. Многие из них используются в расчёте акустических систем. Главные среди параметров электродинамических головок:
- резонансная частота (Fs),
- добротность (Qts),
- эквивалентный объём (Vas).
Динамик — колебательная система. Чем легче диафрагма (диффузор) и жёстче подвес, тем выше резонансная частота. Для воспроизведения низких звуковых частот используют мягкие подвесы и тяжёлые диффузоры. Резонансная частота больших сабвуферных динамиков примерно 20—50 Гц.
Добротность отражает способность подвеса динамика гасить резонансные колебания диффузора. Чем лучше у него это получается, тем ниже добротность.
Эквивалентный объём динамика равен объёму воздуха, жёсткость которого при воздействии на него диффузора такая же, как жёсткость подвеса. Как понятно, эта величина не эквивалентна размерам корпуса колонки, как порой ошибочно полагают. Параметр зависит от механических свойств подвеса и размеров диффузора. Измеряется в литрах.
Размер динамика для сабвуфера
Для создания высокого звукового давления, эффективного и корректного преобразования сигнала в колебания воздуха требуются диффузоры большой площади. По этой причине в сабвуферах используют головки диаметром 6—15 дюймов.
Чем больше диаметр головки, тем сильнее звуковое давление, которое потенциально может обеспечить сабвуфер. Но большим динамикам требуются и большие короба. По этой причине размеры выбирают, ориентируясь на объём салона автомобиля.
Таблица: диаметр динамиков
| Класс автомобиля | Модель автомобиля | Количество и диаметр (в дюймах) НЧ динамиков |
| Малый класс | Mercedes А, Citroen C2, Volkswagen Polo, Peugeot 206, Mitsubishi Colt | 1х8, 2х6 |
| Компактный класс | BMW-1, Audi A3, Citroen C4, Mitsubishi Lancer | 1х10, 2х8 |
| Средний класс | Audi A4, Ford Mondeo, Volkswagen Bora, Opel Vectra, Volvo S60, BMW-3 | 1х10, 1х12, 2х10 |
| Бизнес-класс | Mercedes Е, BMW-5, Audi A6, Toyota Camry | 1х12, 2Х10, 2х12 |
| Класс люкс | Mercedes S, Audi A8, Volkswagen Phaeton, BMW-7, Bentley | 1х12, 2х12 |
| Внедорожники | 1х12, 2х12, 1х15 |
Конкретный выбор за владельцем автомобиля. Когда требуется большая отдача от колонки, жертвуют местом. И наоборот, желая сэкономить пространство, останавливаются на динамиках меньшего диаметра.
Наиболее универсальный вариант — использование в сабвуфере головки 10–12 дюймов.
Наиболее универсальный вариант — использование в сабвуфере головки 10–12 дюймов
Какой нужен динамик?
Выполняя сборку небольшого акустического сабвуфера первое, что надо делать — определиться с типом музыкальной колонки, которая служит базой. Нужно учитывать габариты устройства, а также его технические свойства.
Параметры
Основной характеристикой при выборе динамика для сабвуфера является сопротивление. Если нагрузка на устройство составит около 1-2 Ом, это приведет к снижению качества звучания. Оптимальным вариантом будет покупка динамика с сопротивлением в районе 2-4 Ом
При приобретении устройства важно учесть один нюанс — мощность колонки будет выше, чем параметр у усилителя. Это обусловлено тем, что динамику нужен некий запас прочности в виде разницы, чтобы увеличить его ресурс эксплуатации.
Если на руках уже имеется колонка и усилитель, то надо определить разницу в мощностях между этими устройствами. Затем на регуляторе громкости последнего нужно сделать отметку, чтобы ее не превышать
Надо помнить о том, что ни один динамик не сохранит качество звучания, функционируя на максимальной громкости. В результате такой эксплуатации произойдет нарушение баланса частот.
Затем на регуляторе громкости последнего нужно сделать отметку, чтобы ее не превышать. Надо помнить о том, что ни один динамик не сохранит качество звучания, функционируя на максимальной громкости. В результате такой эксплуатации произойдет нарушение баланса частот.
Канал «Flexing Studio» рассказал о выборе технических параметров для автомобильного акустического оборудования.
https://youtube.com/watch?v=vBpwXG5wHvA
Размеры
Делая сабвуфер в машину своими руками, надо определиться с габаритами устройства:
- Колонки диаметром 6 дюймов обычно используются в качестве дополнительного источника средних басов. Их применение позволит обеспечить акустику средним по звучанию сабвуфером. Оптимально использование таких динамиков в салонах небольших автомобилей.
- Устройства 8 дюймов рассчитаны на применение в качестве дополнительных фронтальных низких частот. На практике — не лучший вариант для использования в основном сабвуфере.
- Динамики на 10 и более дюймов — оптимальный тип. Такие устройства обеспечивают качественное звучание, наполняя свободное пространство корпуса мощной вибрацией. Если динамик установить в «закрытый ящик», это позволит выдавать качественное звуковое давление. Оптимальным вариантом считаются колонки на 12 дюймов и более, их установка допускается в корпусы объемом до 35 литров.
- Для салона большого автомобиля рекомендуется использовать устройства на 15 дюймов. Но в плане реализации это сделать сложно, поскольку для такого динамика потребуется корпус объемом около 90 литров.
Канал «D Style Audio. Студия Автозвука» рассказал о выборе размеров коробок и дал рекомендации по предотвращению ошибок при изготовлении сабов.

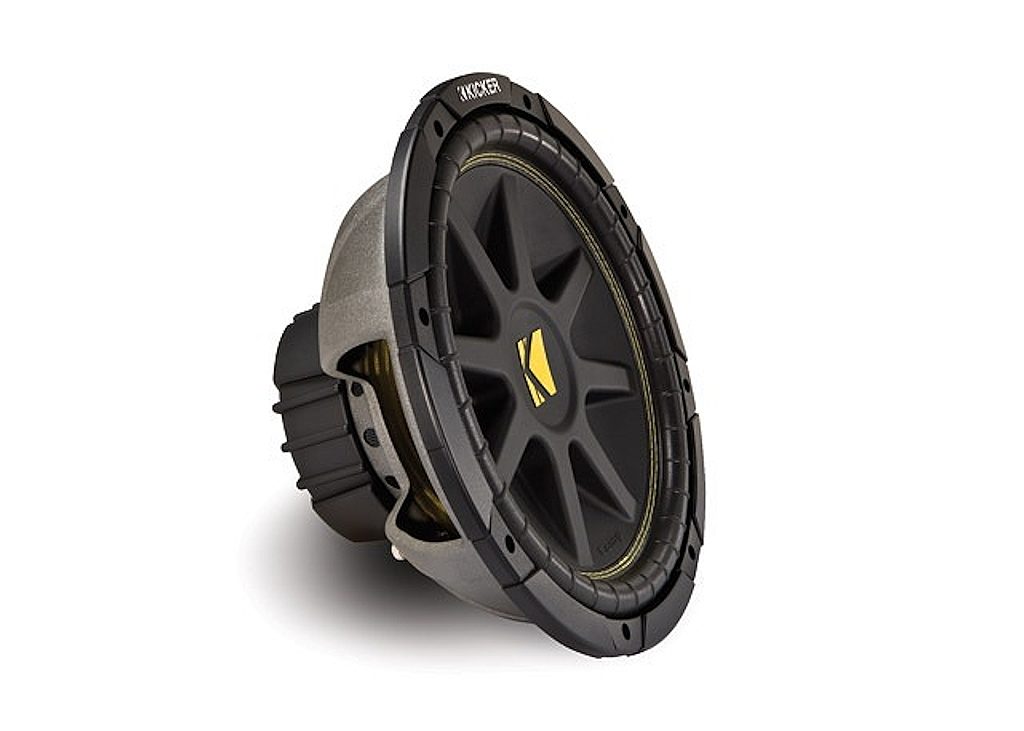

Динамик
Динамик, по сути, является одной из самых простых по устройству комплектующих сабвуфера. Но, это идёт вразрез с тем, что динамик — самая важная часть всего механизма.
Динамики подразделяются на несколько разделов по разным параметрам. Во-первых, стоит выделить разделение динамиков по частотности. Конкретно в нужных вам сабвуферах применяются именно динамики с низкой частотностью.
Низкочастотные динамики с частотой ниже 150 Гц регулярно используются и встраиваются практически во всех сабвуферах, которые можно использовать для обустраивания домашнего кинотеатра.
Обратите внимание!
- Зарядное устройство для автомобильного аккумулятора своими руками: пошаговое руководство изготовления устройства в домашних условиях, подбор материалов для сборки конструкции
- Лабораторный блок питания своими руками | Пошаговая инструкция как и из каких элементов построить блок питания
- Антенна для цифрового тв своими руками — фото инструкции как сделать простейшие антенны для digital TV
Динамики продаются не по отдельности, а со специальными инструментами, которые после установки создают специальное акустическое оформление. Это позволяет создавать качественный и чистый звук, который будет приятно слушать и он будет радовать вас при домашнем просмотре фильмов или сериалов.
Динамики применяются не только в домашних кинотеатрах. Так же, подобную технику закупают при обустраивании музыкальных и звукозаписывающих студий, устанавливают в автомобилях для громкого проигрывания музыки.
Обратитесь к помощи специалистов и специальных технических служб. Да, приходится немного потратиться, но это того стоит, так как по итогу вы получите качественный сабвуфер, который будет дополнять ваш домашний кинотеатр и исправно работать долгое время.
Тоже просто
Еще вариант простого, но уже настоящего сабвуфера – со спаренной НЧ ГГ. Спаривание НЧ динамиков – очень эффективный способ повысить класс их звучания. Конструкция сабвуфера на спарке старых 10ГД-30 дана на рис. ниже.

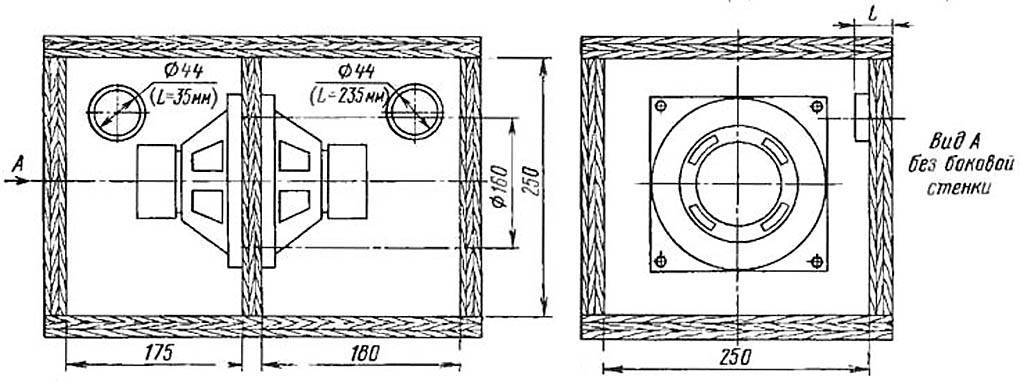

Конструкция простого сабвуфера
Оформление – весьма совершенное, бандпасс 6-го порядка. Басовый усилитель – на TDA1562. Можно использовать и другие высокодобротные ГГ с относительно небольшим ходом диффузора, тогда, возможно, придется делать настройку подбором длины труб. Производится она по контрольным частотам 63 и 100 Гц след. образом (контрольные частоты не являются резонансными акустической системы!):
- Готовят комнату, микрофон и приборы, как описано выше.
- Подают на УМЗЧ попеременно 63 и 100 Гц.
- Изменяют длины труб, добиваясь разницы показаний вольтметра не более 3 дБ (в 1,4 раза). Для гурманов – не более 2 дБ (в 1,26 раза).
Настройка резонаторов взаимозависима, поэтому трубы нужно двигать согласно: выдвинул короткую, на столько же, пропорционально ее исходной длине, задвинул длинную. Иначе можно вовсе расстроить систему: пик оптимума настройки у 6-го бандпасса очень острый.
Далее по точкам через 10 Гц снимают АЧХ саба в диапазоне 20-200 Гц. Провалы/всплески допустимы не более тех же значений. Тут возможны такие варианты:
- Провал между 63 и 100 Гц – перегородку нужно сдвинуть в сторону большего резонатора.
- Провалы по обе стороны 100 Гц – перегородку сдвигают в сторону меньшего резонатора.
- Всплеск ближе к 63 Гц – нужно увеличить диаметр длинной трубы на 5-10%
- Всплеск ближе к 100 Гц – то же, но для короткой трубы.
После любой из подгоночных процедур делается перенастройка сабвуфера. Для ее удобства полную сборку на клею вначале не делают: перегородку плотно примазывают пластилином, а одну из боковых стенок ставят на двухсторонний скотч. Следите, чтобы не было щелей!
Готовая и самодельная трубы для резонаторов акустических систем
Трубы для резонаторов
Готовые коленчатые трубы для акустики продаются в музыкальных и радиомагазинах. Телескопическую акустическую трубу можно сделать своими руками из обрезков пластиковых или картонных труб. В том и другом случае поперек внутреннего устья нужно прочно приклеить 2 отрезка лески: один внатяг, другой выступающей наружу петлей, см. рис. справа. Если трубу нужно раздвинуть, на тугую леску давят карандашом и т.п. Если укоротить – тянут за петлю. Настройка резонатора с трубой таким образом ускоряется во многие разы.
Особенности размещения
Активный тип устройств располагается почти в любом месте. Но от расположения пассивного сабвуфера зависит качество воспроизводимого баса и музыки в целом.
Допускается несколько мест для монтажа динамиков, они описаны в таблице.
| Установка | Особенности |
| В центральной части салона, впереди | Этот вариант оптимальный, если требуется связать устройство с фронтальными колонками. Такое место монтажа позволит обеспечить высокий уровень воспроизведения аудиофайлов. Но в большинстве современных машин свободного пространства впереди для установки сабвуфера нет. Такой вариант более актуален для внедорожников или микроавтобусов |
| В багажном отсеке, направив сам динамик вперед | Такой способ установки популярен среди наших соотечественников. Он подходит для всех типов автомобилей |
| В багажном отделении, но направив колонку назад | Хороший вариант для машин, выполненных в кузове хэтчбек. Благодаря данному типу расположения звуковая волна при воспроизведении не будет встречать препятствия на пути. Установка саба в багажном отсеке назад не подойдет для транспортных средств, выполненных в кузове купе или седан. В результате звук деформируется, что связано со спецификой конструкции отделения |
| Под сиденье, на полу автомобиля | Неплохой вариант, если надо спрятать устройство, но востребованностью среди автовладельцев не пользуется. Сам саб располагается на одном уровне с полом. А в результате установки под креслом звуковые волны встречают различные преграды на пути |
| На задней полке в салоне автомобиля | Такой вариант размещения оптимально подойдет для всех транспортных средств, независимо от кузова. Основное условие для этого — полка должна быть широкой и прочной. Так она сможет выдерживать низкочастотные басы и не искажать качество звука |
Выбирая место для монтажа сабвуфера, нужно произвести точный расчет, это позволит понять, насколько безопасной будет энергия низких частот для окружающих приспособлений
Это важно, поскольку резонанс от короба устройства нанесет повреждения не только месту монтажа, но и другим элементам кузова, например, стеклам
Как сделать короб для сабвуфера
Несмотря на кажущуюся сложность, работа по изготовлению короба для сабвуфера – это достаточно простое занятие, справиться с которым сможет даже человек без каких-либо специфических навыков.
Перед началом изготовления оформления для низкочастотного динамика нужно найти и приготовить все необходимые материалы, инструменты и чертежи. Следуя всем рекомендациям и советам, вы без проблем справитесь с поставленной задачей.
Как рассчитать короб
Расчет короба для сабвуфера следует производить при помощи специализированного программного обеспечения. К числу подобных расчетных калькуляторов, подходящих для выполнения данной задачи, относятся пакеты WinISD или JBLSpeakershop.
Осуществив установку и запуск программы, вы увидите несколько полей для внесения информации. В пустые строчки необходимо вставить исходные данные – на их основе калькулятор посчитает все необходимые величины. Расчет корпуса сабвуфера – это очень важный этап, от качества которого зависит вся последующая работа.
Как собрать
Процедура по изготовлению короба для низкочастотной колонки подразделяется на несколько этапов. С каждым из них следует внимательно ознакомиться до начала работ: таким образом, вы избавите себя от каких-либо ошибок или непредвиденных обстоятельств.
- Поверхности, в сторону которых будет смотреть головка, следует сделать двойными, используя несколько листов материала. В первом листе следует проделать небольшое отверстие, утопив головку внутрь конструкции;
- Для того чтобы склеить листы между собой, нужно использовать эпоксидный клей и шурупы. Крепежные детали следует размещать через каждые два-три сантиметра плоскости изделия;
- Соединение стенок с основанием ящика производится при помощи мебельных шурупов. Их присутствие делает конструкцию намного прочнее;
- Трехсторонняя рейка, расположенная во внутренней части корпуса, в обязательном порядке проклеивается по всем углам. Таким образом, мы повышаем прочность конструкции и предупреждаем появление деформированных участков.

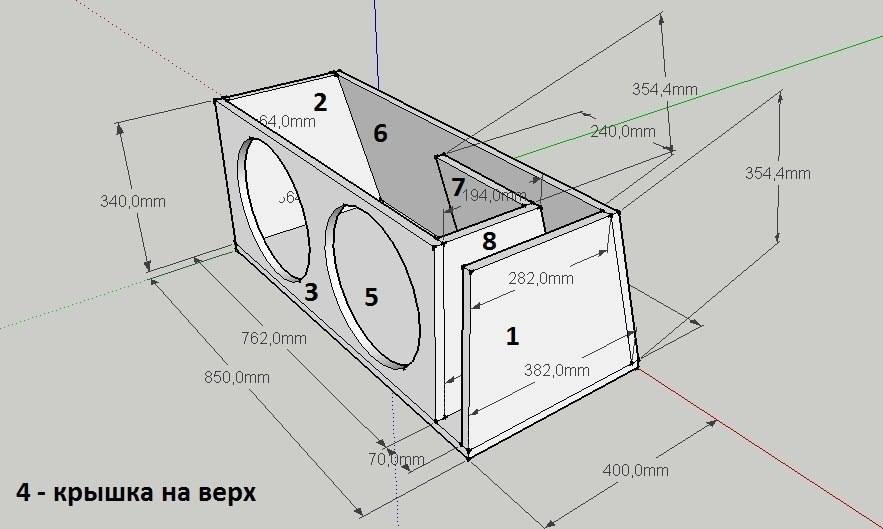

Чертежи
Схема конструкции внешнего ящика для низкочастотного динамика – это удобный информативный лист, упрощающий процесс сборки изделия. Так как в нашем случае рассматривается процедура по созданию короба для сабвуфера на 12 дюймов, оптимальный объем заготовки должен варьироваться в промежутке от 40 до 50 литров. Создание чертежа производится по следующим размерам:
- Ширина – 700мм;
- Высота – 450мм;
- Глубина – 260мм;
- Передняя и задняя панели – 700/450мм;
- Левая и правая панели – 450/260мм;
- Верхняя и нижняя панели – 750/260мм.
Согласно указанным размерностям можно нарисовать конструктивный чертеж, при помощи которого можно будет собрать готовое изделие.
Как подобрать динамики
После завершения работ по сборке корпуса, следует озаботиться выбором и монтажом громкоговорителей. Включаемые в аудиосистему колонки должны обладать отличными характеристиками в плане воспроизведения низкочастотных волн посредством преобразования электрического импульса в воздушные колебания. Качество работы динамика зависит от нескольких количественных показателей, точные величины которых можно посмотреть в эксплуатационных документах на устройство:
- Частота резонанса;
- Добротность;
- Эквивалентный объем.
Хорошие модели акустических громкоговорителей обладают резонансной частотой в 20-50Гц. Добротность – это показатель, свидетельствующий о том, насколько качественно гасятся резонансные колебания диафрагменного элемента. Эквивалентный объем – объем воздуха внутри конструкции, не зависящий от общих габаритов динамика. Выбирая колонку, старайтесь подобрать устройство с высокими характеристиками.
Как установить
Процедура монтажа низкочастотного динамика – это чрезвычайно простая работа, выполнить которую сможет даже человек, не обладающий профессиональными познаниями в соответствующей области. В качестве основного места установки аудиосистемы можно выбрать:
Внутреннюю обшивку автомобиля;
Плоскость пола багажного отсека;
- Отдельное место, габариты которого соответствуют размерам системы;
- Сабвуфер, не обладающий внушительными размерами, может размещаться под сиденьями автомобиля.
Из чего изготовить короб
Короб для сабвуфера — это не просто коробка, в которой находится динамик. Короб должен соответствовать многим динамическим законам акустики, чтобы звучание было по-настоящему насыщенным и чётким. Для изготовления разных типов коробов потребуются различные материалы, да и способы изготовления во многом будут не похожи один на другой.

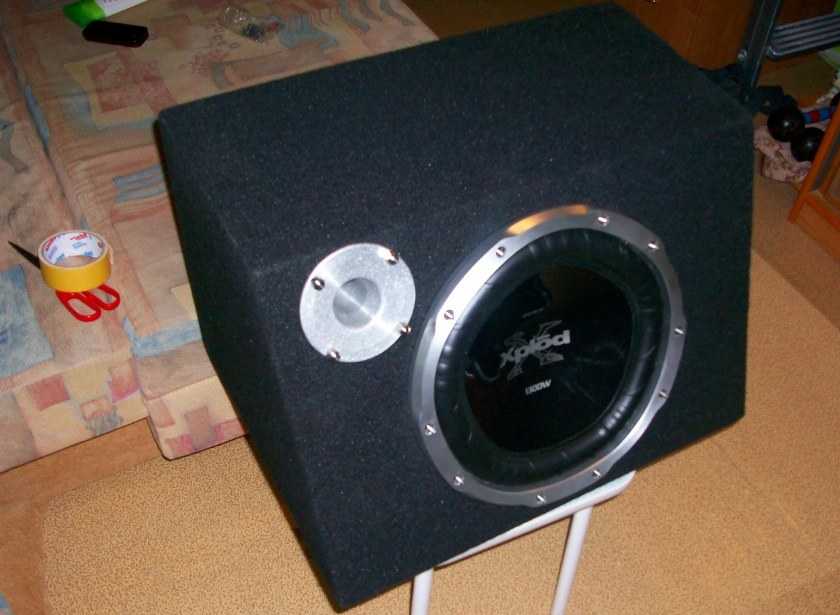

Как построить короб для сабвуфера фазоинверторного типа
Стандартный вариант самодельного сабвуфера — это фазоинвертор. Это наиболее простой вид сабвуфера, к тому же его короб хорош тем, что специальная фазоинверторная трубка позволяет воспроизводить низкие частоты, практически не воспринимаемые человеческим ухом. Да и конструкция короба довольно простая, что делает его изготовление доступным практически для каждого.
- шумоизоляция;
- саморезы по дереву длиной 50 мм;
- дрель;
- отвёртка;
- электрический лобзик;
- жидкие гвозди;
- герметик;
- клей ПВА;
- карпет.
Для изготовления корпуса нужно следовать такому плану:
Подготовить части корпуса: переднюю, заднюю, две боковых, нижнюю и верхнюю сообразно своим расчётам или параметрам, выведенным программами.
Под размер динамика (например, диаметр 160 мм) вырезать отверстие в передней части корпусной заготовки.
Над отверстием под динамик потребуется также вырезать щель для трубки фазоинвертора и прикрутить к ней отсек для фазоинвертора.
После того как на передней панели будет проделано два отверстия, необходимо склеить между собой все боковые части короба, а затем прикрутить их друг к другу саморезами.
При этом особенно важно до упора закрутить каждый саморез, так как пустые пространства между панелями серьёзно исказят звучание динамика.
Далее на задней части корпуса потребуется вырезать небольшое отверстие для проводов.
Перед тем как соединить все части корпуса, вставляем динамик.
Дальше необходимо провести внутреннюю отделку корпуса: для этого смолой или герметиком нужно промазать все стыки и щели для повышения герметизации, после чего на все боковые панели приклеивается шумоизоляционная ткань.
После завершения внутренней отделки нужно перейти на внешнюю: корпус обтягивается карапетовой тканью, причём ткань должна закрывать и щель для фазоинвертора. Карапет можно натянуть посредством обычной эпоксидки или же степлера для мебели.
Как только динамик будет закреплён, от него протягиваются провода через отверстие и подключаются к акустической системе автомобиля
Как только динамик будет закреплён, от него протягиваются провода через отверстие и подключаются к акустической системе автомобиля.

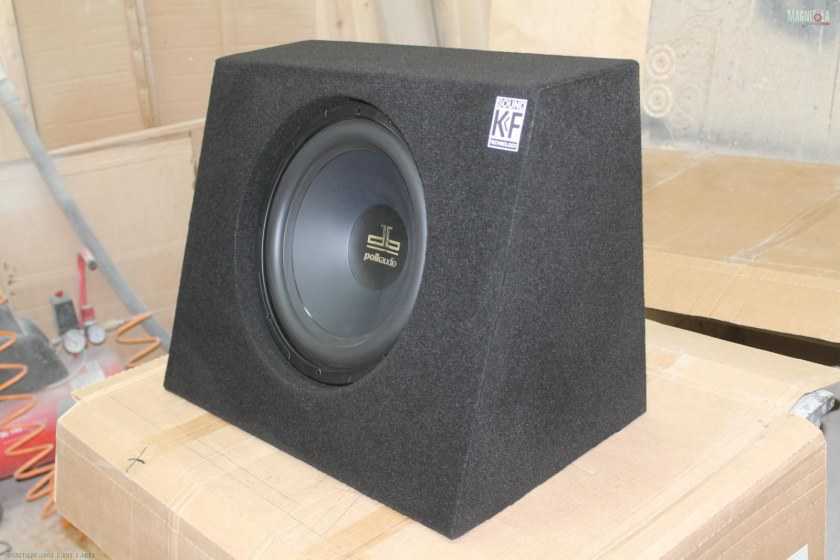

Как сделать короб сабвуфера «Стелс» своими руками
Несмотря на качество звучания фазоинверторного сабвуфера, не каждый водитель захочет возить в багажнике большой короб. В некоторых случаях багажный отсек должен быть наполнен вещами и грузами, поэтому для сабвуфера в нём места не остаётся.
Логичный выход из ситуации — изготовление сабвуфера «Стелс» для багажника. Он обеспечит то же самое качество звучания низких частот, что и фазоинвертор, но при этом займёт минимум пространства.
Обычно сабвуфер «Стелс» устанавливается непосредственно в багажник, но нередки случаи монтажа внутри крыла или даже в нише запасного колеса.
Минимум объёма, который потребуется для нормальной работы «Стелса» — 18 литров при условии использования 12-дюймового динамика.
Материалы и инструменты
Чтобы самостоятельно изготовить сабвуфер «Стелс», необходимо заранее подготовить:
- решётку для динамика;
- динамик;
- розетку для подключения;
- провода нужной длины;
- фанеру или ДСП толщиной 20 мм;
- кусок ДВП;
- клей-эпоксидку;
- кисть;
- стекловолокно;
- малярный скотч;
- полиэтилен;
- саморезы по дереву (40 мм);
- лобзик;
- дрель.
Глубина
Для различного рода духовых органов в специально отремонтированных для музыкальных инструментов залах существенное влияние на то, каким будет тембр звука, оказывает подбас. Именно для звуков природы и различных техногенных катаклизмов, вроде неожиданных взрывов характерны достаточно сильные подбасовые составляющие.
Стоит отметить, что большинство людей подбасы или не слышат вообще, или же слышат, но не достаточно хорошо. К примеру, если осуществить отфильтровку принципиально разных по характеру имеющихся звуков ядерного взрыва и сильного урагана, вроде торнадо в тропиках от всего, за исключением подбасов, то со стопроцентной уверенностью можно сказать о том, что вряд ли кому-либо из слушателей удастся понять, что же на самом деле происходит.
Установка и подключение
При подсоединении устройства к акустической системе надо подготовить:
- комплект кабелей — три проводника идет в одной обмотке для подключения питания, к автомагнитоле, а также аккумуляторной батарее;
- предохранительный элемент;
- конденсаторное устройство;
- изолента или термотрубки;
- кусачки;
- пластмассовые хомуты;
- набор гаечных ключей.
Карта подсоединения кабелей сабвуфера Для подключения проводников используется такая схема:
Кабель от саба идет на усилительное устройство. Если это приспособление расположено в салоне, то требуется произвести укладку проводников через технологические отверстия в багажном отсеке. Чтобы скрыть кабели, их прокладывают под пластиковой облицовкой. Для этого декоративные накладки снимаются с помощью отвертки, выкручиваются саморезы. Нельзя прокладывать провода в районе движущихся частей кузова, чтобы не допустить их повреждения.
Затем от усилителя кабель идет на магнитолу. Выход для подключения располагается на задней части аудиоустройства. Автомагнитолу придется демонтировать, а также снять центральную консоль.
Положительный проводник питания при прокладке надо защитить от повреждений. Для этого его рекомендуется завернуть в гофру.
На положительном проводнике устанавливается предохранительное устройство
Его важно разместить ближе к аккумуляторной батарее.
Электроника
К басовому УМЗЧ для сабвуфера предъявляется то же, что и к фильтрам, требование полной линейности ФЧХ. Удовлетворяют ему УМЗЧ, выполненные по мостовой схеме, она же на порядок снижает нелинейные искажения интегральных УМЗЧ с не комплементарным выходом. УМЗЧ для сабвуфера мощностью до 30 Вт можно собрать по схеме на поз. 1 рис; 60-ваттный по схеме на поз. 2. Активный сабвуфер удобно делать на одной микросхеме 4-канального УМЗЧ TDA7385: пару каналов пускают на сателлиты, а другие два включают по мостовой схеме на саб, или же, если он с независимыми ИЗ, пускают на басовики. TDA7385 удобна и тем, что для всех 4-х каналов у нее общие входы функций St-By и Mute.
По схеме на поз. 3 получается хороший активный фильтр для сабвуфера. Усиление его нормирующего усилителя регулируется переменным резистором на 100 кОм в широких пределах, поэтому в большинстве случаев отпадает довольно-таки муторная процедура выравнивания громкостей саба и сателлитов. Сателлиты в таком варианте включаются без ФВЧ, а в усилители СЧ-ВЧ встраивают потенциометры предустановки громкости со шлицами под отвертку.
И все-таки…
Самому сделать саб дело увлекательное, полезное для развития ума и мастерства, к тому же хороший басовый динамик стоит раза в полтора дешевле пары классом ниже. Однако на контрольных прослушиваниях и матерые эксперты, и случайные слушатели «с улицы» при прочих равных условиях однозначно отдают предпочтение системам озвучивания с полным разделением каналов. Так что прикиньте сначала: а не придется ли вам все-таки по рукам и кошельку пара раздельных колонок?
Из той статьи вы узнаете о том, как сделать усилитель для автомобильного сабвуфера средней мощности.
В представленном усилителе, как и во многих усилителях промышленного производства, отсутствуют различные защиты. Но на надежность усилителя это никак не влияет. Этот прибор способен проработать очень долго, если никто ничего не замкнет.
Чтобы добиться среза порядка 100 Гц (все частоты выше отсутствуют), в схему внедрен фильтр второго порядка.
Это обычный Push-Pull преобразователь, двухтактный повышающий. Задающий генератор построен на микросхеме TL494. Дальше стоит небольшой драйвер на транзисторах прямой проводимости. Эта часть разряжает емкость затворов полевых транзисторов после закрытия последних.
Как известно, если к затвору полевого транзистора приложить некоторое напряжение, в данном случае это управляющий импульс, то последний откроется. И если убрать напряжение на затворе, транзистор все равно останется открытым.
Поэтому некоторые схемы дополняются отдельным драйвером, который может вовремя закрыть транзистор. Хотя многие специализированные ШИМ–контроллеры имеют довольно мощный встроенный выходной каскад для этих целей, TL494 не в их числе. В драйвере модно использовать буквально любые pnp-транзисторы. Отлично подходят и наши КТ3107. Полевые транзисторы, как всегда, n-канальные – в данном случае IRFZ44, но можно и другие
При подборе транзисторов необходимо обратить внимание на документацию. Расчетное напряжение ключа должно быть не менее 40 В, а сила тока не менее 30 А
Идеальным вариантом станут ключи на 60 В с током на 50-60 А.
Первичная обмотка имеет 2 по пять витков намотана жгутом из 5 проводов по 0,7 мм. Вторичная обмотка 11 витков, 6 жил по 0,33 мм. Естественно, для каждого сердечника будут разные данные намотки, поэтому расчет необходимо производить самостоятельно. Холостой ход инвертора получился не более 50 мА, а с подключенным фильтром и усилителем около 250 мА с учетом того, что на вход усилителя сигнал не подавался. Холостой ход минимален.
Усилитель работает в классе A-B, и радиатор нужен довольно большой с учетом мощности. Обязательно изолировать корпуса полевых транзисторов и микросхемы усилителя от радиатора, используя теплопроводящие прокладки и изолирующие шайбы.
Прикрепленные файлы:

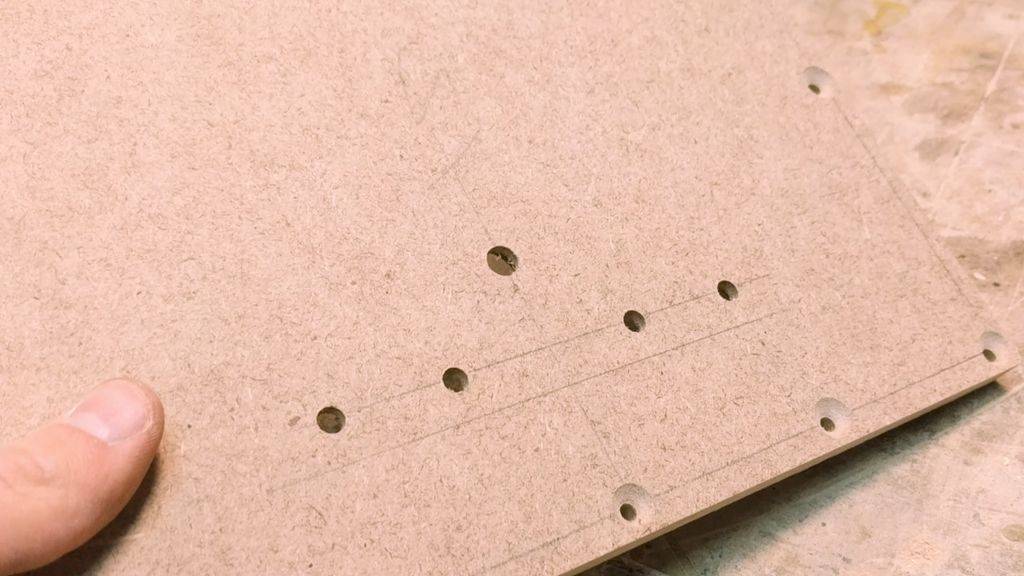

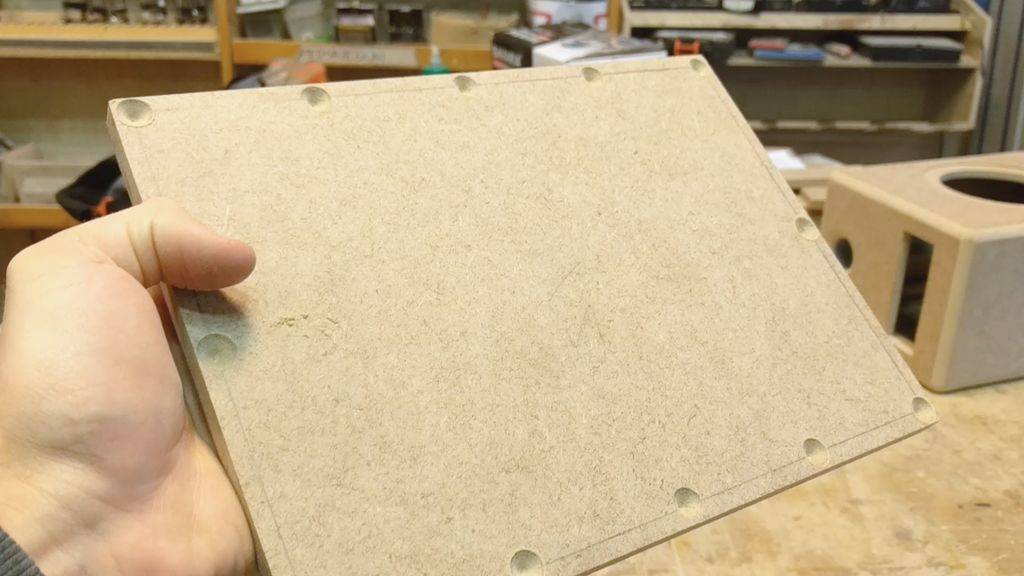

Шаг 7: Задняя панель
Обратите внимание, что задняя панель расположена не так, как в планах сборки. В составленных планах вы можете видеть, что нет опорных элементов панели, что упрощает процесс сборки, так что задняя панель может быть прикручена непосредственно к корпусу. Автор решил просверлить зенковки на задней панели, чтобы винты были на одном уровне

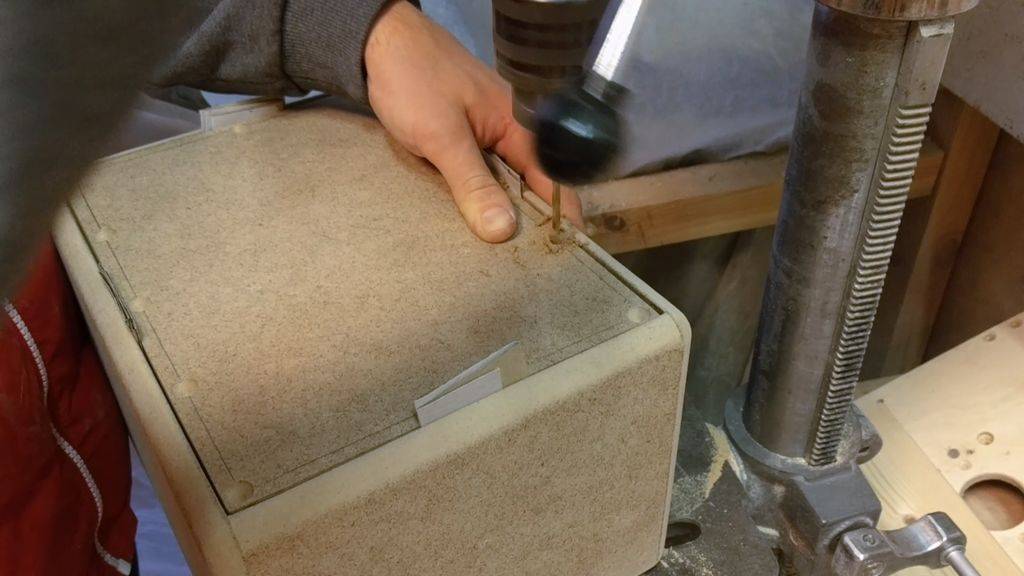

Затем поместил заднюю панель на место и просверлил отверстия для винтов

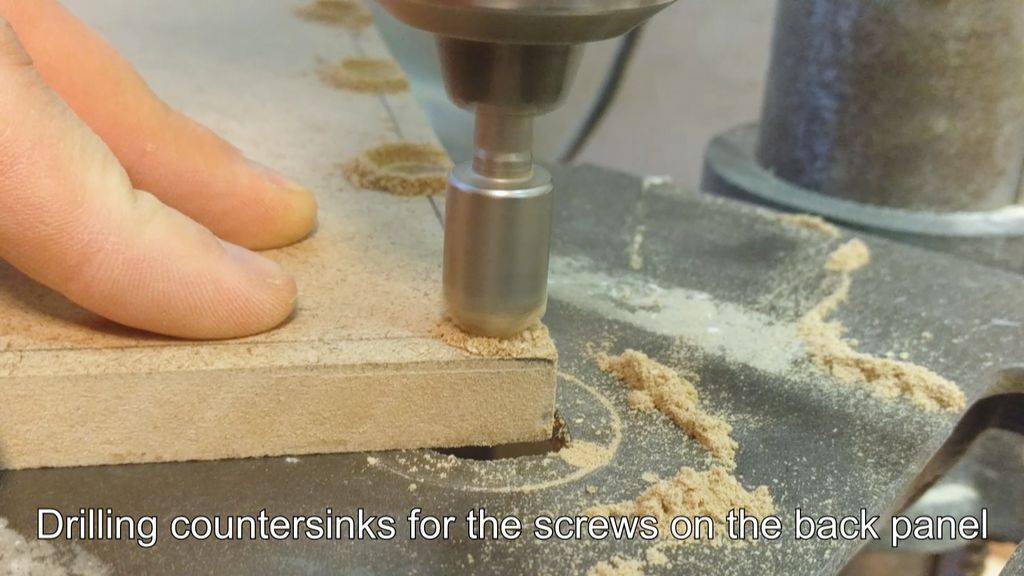

Автор решил просверлить зенковки на задней панели, чтобы винты были на одном уровне. Затем поместил заднюю панель на место и просверлил отверстия для винтов
Обратите внимание, что сначала нужно просверлить сверлом меньшего диаметра, а затем использовать сверло большего диаметра, чтобы винты не вгрызались в заднюю панель, а только зажимали ее
