Достоинства роторного бурения скважин и 4 преимущества

Способы и типы бурения скважин

Выбор способа бурения скважин для организации водоснабжения зависит от особенностей грунта, залегания водоносного слоя и от ряда иных факторов.

Какие существуют способы бурения

Эти работы производятся при помощи разных инструментов (долота и коронок, которые крепятся на буровую колонну). Это позволяет пробурить скважину нужного размера. По принципу работы бурового инструмента бурение можно разделить на следующие категории:

1. Вращательный способ бурения. Этот способ сооружения скважин производится путем вращения породаразрушающего инструмента вокруг своей оси. Этот способ высокопроизводителен, буровые работы стоят ниже, этим способом можно пробурить наклонные, горизонтальные и вертикальные скважины.

2. Вращательно-ударный способ бурения. Эффективный способ прохождения крепких горных пород. Принцип действия основан на том, что на вращательный элемент дополнительно воздействует пневмоударник, который крепится на буровую колонну.

3. Ударно-вращательный способ бурения. При этом способе основную функцию выполняет ударный компонент, а вращательный играет вспомогательную роль. Интенсивность и частота ударов здесь выше, а вращение – ниже, чем ц предыдущего способа.

4. Вибрационный способ бурения. При этом способе бурение производится путем передачи вибрационных или виброударные импульсов породоразрушающему инструменту. Этот способ применяется для бурения мягких рыхлых пород.

5. Вибрационно-вращательный способ бурения. Этот способ подразумевает наряду с вибрационным воздействием на породу оказывается вращательное воздействие и осевая нагрузка. Этот метод применяется для разрушение более плотных пород.

6. Способ бурения задавливания. Породоразрушающий инструмент погружается в мягкий грунт, и бурение производится за счет осевой нагрузки установки.

В основном, для бурения скважин на воду, применяется вращательный метод. Этот способ экономичен, и позволяет соорудить скважину в любом грунте. В зависимости от вида породы и глубины скважины применяются три разных типа бурения.

Колонковое бурение

Этот вид буровых работ производится на песчаных и мягких глинистых грунтах. Бурение скважины на песок производится при помощи долота или коронки, которая крепится на трубу. Этот вид применяют и на более твердых породах, но в таком случае необходимо подавать промывочную жидкость. Иногда для очистки скважины применяется продувка воздухом, который подается при помощи компрессора.

Шнековое бурение

Этот вид применяется для сооружения скважин для целей водоснабжения в частных хозяйствах. Бурение скважины на воду производится с помощью шнека. Шнек представляет собой стержень с лопастями. Шнек так ввинчивается в породу, что вместе с погружением происходит извлечение грунта. Такой вид рекомендован в среднеплотных грунтах на глубину не более 30 метров. На более глубоких уровнях порода перестает извлекаться, поэтому этот метод применять для более глубоких слоев нецелесообразно.

Роторное бурение

Роторное бурение применяется для сооружения скважин до 130 метров в глубину. Этим способом можно произвести бурение артезианской скважины для воды высокого качества. Роторная установка справляется с грунтами любой плотности. Использование ротора подразумевает обязательную подачу промывочной жидкости. Именно поэтому роторное бурение невозможно применять при низких температурах.

Современные технологии позволяют решить любую задачу, связанную с бурением. Нужно только определиться с видом работ.

Этапы роторного бурения скважин

Специфика роторного бурения заключается в том, что путем вымывания почвы из отверстия, оно каждый раз углубляется. При необходимости подсоединяются дополнительные трубы. Сам процесс состоит из определенных этапов:

• После преодоления нетвердых слоев, колонна поднимается, а в отверстие опускается выводная труба.
• Пустота по кругу заливается цементом.
• Цемент застывает, и тогда в шахту помещается долото диаметром поменьше и т.д. Может выполняться несколько циклов.
• После этого опускается перфорированная труба, которая в последствие будет эксплуатироваться.

От структуры пласта зависит количество и вес труб, а также скорость вращения долота, материал, из которого делаются кромки, давление во время промывки. Через легкие породы, промывка осуществляется быстро. На скалистые слои — меньшая частота давления на воду.

Усложнить работу могут твердые фрагменты почвы: большие камни или мягкая почва. В первом варианте ротор может заклинить, во втором случае происходит поглощение почвой жидкости и влечет за собой дефицит воды. Наличие большого количества глины засоряет русло, вынуждая приводить тщательную промывку.

Роторные установки для бурения скважин

Роторная установка позволяет экономно распорядиться не только пространством, но и средствами. На выставочных экспозициях можно ознакомиться с образцами установок.

Данная установка дает 100% гарантии на бурение в грунте любой плотности. Но некоторые недостатки все-таки есть. Например, для работы на установке потребуется чистая вода и раствор глины. Да и в зимнее время бурение полностью исключено.

Для проработки грунта потребуется обсадочный трубопровод для подробной разведки водоносного слоя. Поэтому хоть технология и является перспективной и популярной, но назвать ее универсальной никак нельзя.

Характеристика роторного бурения

Роторное бурение — метод вращательного бурения, при котором разрушение грунта осуществляется при помощи долота, приводимого в движение в забое скважины от ротора буровой установки. Ротор вращается от двигателя автомобиля или отдельно установленного электродвигателя посредством приводного вала. Разработанный грунт вымывается из шахты скважины методом прямой или обратной промывки. Промывочный раствор может подаваться как самотёком, так и насосной станцией.

Роторное бурение применяется для разработки скальных и полускальных грунтов при устройстве глубоких скважин до 150 м. Роторная буровая установка с правильно подобранным долотом и утяжеленными бурильными трубами отлично справляется со скальными породами.

Специалисты-буровики рекомендуют использовать этот метод бурения при соблюдении следующих условий:

Гидрогеологический разрез участка изучен достаточно хорошо. Известно, что бурить предстоит скальные породы. Известен уровень залегания водоносной зоны в коренных породах.
Подземная вода обладает характерным для артезианских скважин напором
Имеется возможность бесперебойной доставки технической воды для промывки скважины.

В южных районах роторное бурение можно производить круглый год, а в северном климате применение этого способа ограничено из-за возможности замерзания промывочной жидкости.

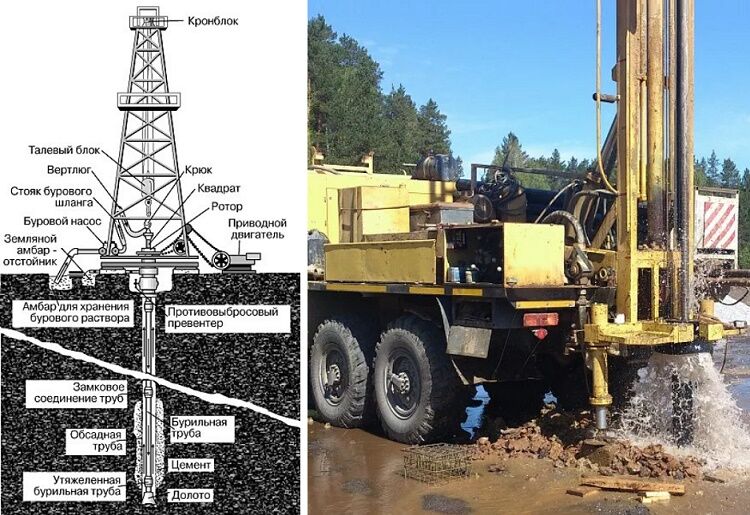

Применяемое оборудование и инструменты

Роторное бурение водоносных скважин осуществляется с применением рамной или решётчатой вышки, на которой расположено подъёмное оборудование и остальные элементы буровой установки. Вышка даёт возможность поднимать и опускать в скважину бурильные колонны.

В состав буровой установки роторного типа входит:

• рамная или решётчатая вышка;
• двигатель с приводом;
• ротор и бурильная колонна;
• насосное оборудование и система очистки промывочной жидкости;
• подъёмное оборудование, напорная магистраль, вертлюг, сальники и т.д.

В самоходных установках в качестве двигателя используется ДВС автомобиля, на базе которого размещен буровой комплекс. В данном случае мощностью двигателя регулируются обороты бурового инструмента.

Ротор при помощи зубчатого устройства передаёт вращение на ведущую трубу, которая в свою очередь сообщает его на основной бурильный инструмент — долото. Долото может иметь различную форму и изготавливается из высокопрочных материалов: композиты, сталь с алмазным напылением и др. Для каждого типа грунта подбирается особый размер и форма долота, обеспечивая тем самым высокую эффективность и скорость проходки.

Своеобразие роторной технологии

Роторное бурение скважин на воду осуществляется в три этапа:

Разрушение породы при помощи долота.
Вынос разрушенной породы на поверхность потоком нагнетаемой воды.
Укрепление стенок скважины обсадными трубами.

Вынос разрушенного грунта производится путём обратной или прямой промывки. Выбор способа промывки зависит от конкретных условий: глубины скважины, типа грунтов, наличия необходимого объёма промывочной воды. Как правило, в частных хозяйствах используется технология бурения с прямой промывкой, которая включает в себя следующие этапы:

• заглубление в грунт долота большого диаметра;
• вращение долота под воздействием ротора;
• установка бурильных труб и монтаж утяжелённых труб между ними и долотом;
• удаление отработанного грунта напором жидкости при помощи насоса;
• монтаж обсадной трубы, чтобы предотвратить обсыпание грунта внутри скважины;
• бурение долотом меньшего диаметра и повторение всего цикла.

При обратной промывке грунт выносится из скважины по трубам бурильной колонны, а промывочная жидкость заливается между стенками скважины и трубами.

Вода самотёком поступает в предварительно подготовленный резервуар, где происходит её очистка от грунта и шлама, и возвращается в бурильную колонну за новой порцией отработанной породы.

Достоинства и недостатки роторного бурения

Главным достоинством роторного способа является возможность бурить глубокие скважины с забором воды в трещиноватом известняке. Кроме этого данный метод бурения имеет следующие преимущества:

• высокое качество вскрытия водоноса в коренных скальных породах;
• возможность устройства скважины большого диаметра до 200 см;
• высокая скорость бурения, небольшие затраты энергоресурсов.

Существенным недостатком роторного бурения можно назвать необходимость организации промывки скважины.

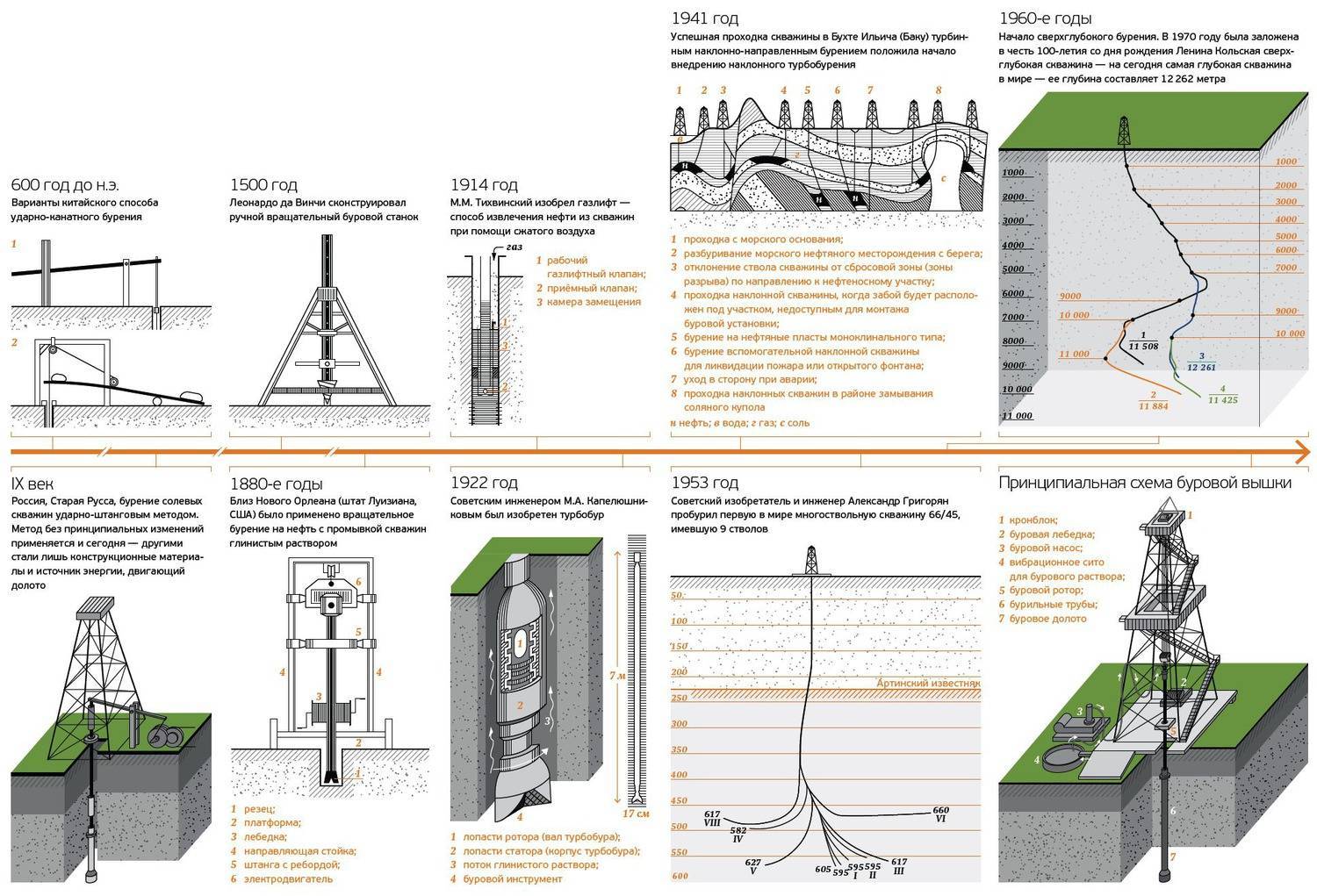

Классификация и общая характеристика способов бурения

Процесс бурения состоит из разрушения породы на забое шпура (скважины) буровым инструментом и удаления продуктов разрушения (буровой мелочи) из него.

При всех способах бурения выполняются следующие основные операции: подготовка и установка бурильной машины для начала работ, бурение (разрушение породы) с очисткой забоя скважины от продуктов разрушения, наращивание бурового става для достижения требуемой глубины бурения и его разборка после окончания работ, смена изношенного бурового инструмента и передвижение машины на новую точку бурения шпура или скважины.

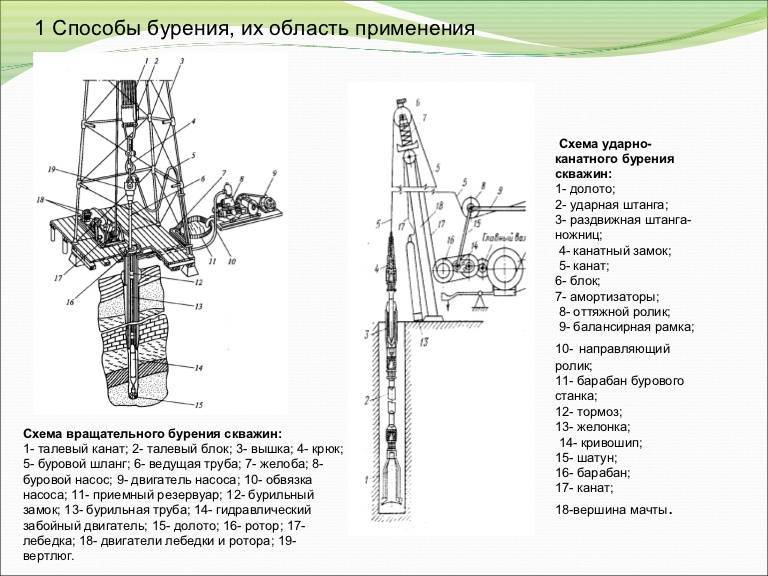

В настоящее время применяются вращательный, ударно-поворотный, ударно-вращательный и вращательно-ударный способы бурения шпуров и скважин (механические способы бурения), а также огневое и комбинированное бурение. Исследуется эффективность применения энергии ВВ при взрывном бурении скважин, а также высоковольтных электрических разрядов при электроимпульсном бурении.

При вращательном бурении инструмент вращается вокруг оси, совпадающей с осью шпура или скважины и одновременно с определенным усилием подается на забой. Величина усилия задается из условия превышения предела прочности породы на вдавливание на площади контакта режущих лезвий инструмента с породой. При этом происходит последовательное разрушение от вдавливания и скалывание частиц породы с забоя. Продукты разрушения удаляют с помощью витых штанг (при бурении шпуров), шнеков (при бурении скважин), промывкой забоя водой или продувкой воздухом.

На горных предприятиях применяют: вращательное бурение шпуров резцами с помощью ручных и колонковых сверл; вращательное (шнековое) бурение скважин резцами и алмазным инструментом с помощью буровых станков.

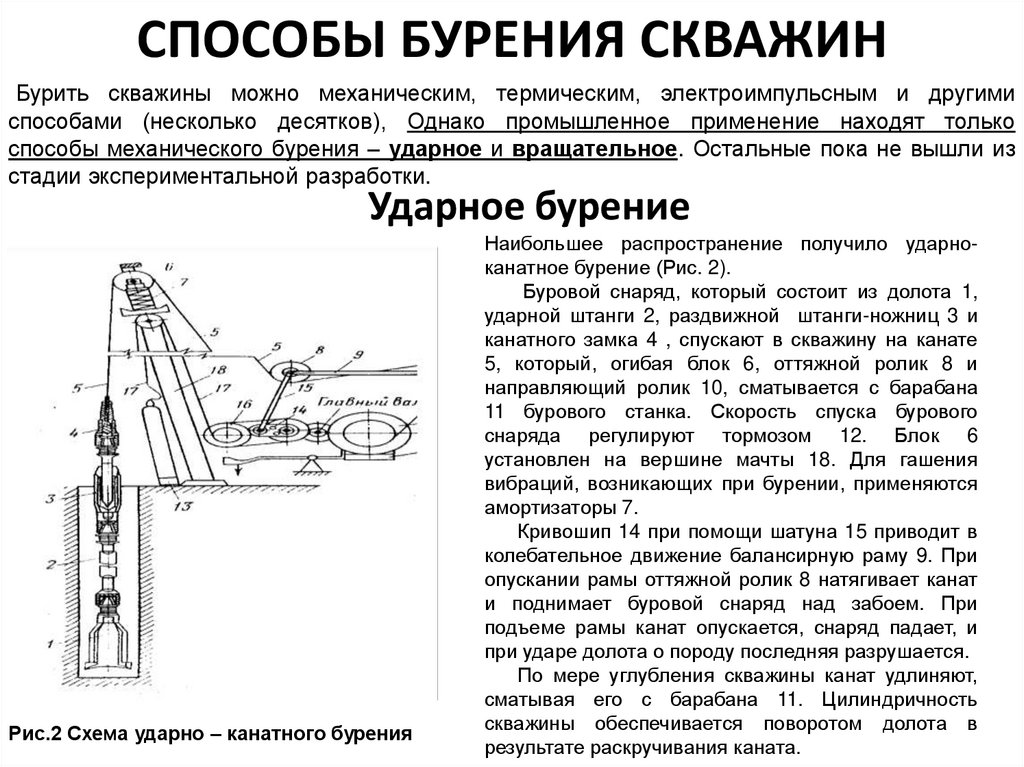

При ударном способе бурения инструмент (долото или коронка) наносит удар по забою и разрушает породу под лезвием. После каждого удара инструмент поворачивается на некоторый угол, чем обеспечивается последовательное разрушение всей площади забоя и получение круглого сечения шпура или скважины.

При ударно-поворотном бурении обычным и погружными бурильными молотками (перфораторами) инструмент поворачивается прерывисто только в промежутках между ударами вмонтированным в молоток поворотным устройством. В некоторых конструкциях бурильных молотков поворот инструмента происходит в период нанесения удара поршнем по инструменту.

При ударно-вращательном бурении погружными пневмоударниками и бурильными молотками с независимым вращением удары наносятся по непрерывно вращающемуся инструменту. Разрушение породы при этих способах бурения происходит только в результате внедрения буровой коронки при ударах.

При вращательно-ударном бурении удары наносятся по непрерывно вращающемуся под большим осевым усилием инструменту. Разрушение происходит как в результате внедрения инструмента при ударах, так и вследствие скола породы при вращении инструмента.

Бурение шарошечными долотами выполняется как при ударном способе долотами чистого качения и при вращательно-ударном — долотами со скольжением, в которых зубцы, наряду с перекатыванием по забою, срезают породу скользящим движением вдоль поверхности забоя.

При огневом бурении разрушение породы на забое скважин происходит за счет термонапряжений, возникающих при быстром нагреве поверхности породы потоками раскаленных газов (2000°С), вылетающих из сопел горелки со сверхзвуковой скоростью (2000 м/с и более).

При взрывном бурении разрушение породы на забое скважин происходит последовательными взрывами небольших зарядов ВВ. Известны два метода взрывного бурения: патронный — с помощью патронов жидких или твердых ВВ, взрывающихся на забое от удара или детонатора, и струйный, при котором через бур на забой подаются жидкие компоненты ВВ (горючее и окислитель) и происходит формирование жидкого плоского заряда. Взрыв этого заряда вызывается впрыскиванием капли инициирующего состава (эвтектического сплава калия и натрия).

При электроимпульсном бурении разрушение пород на забое скважины происходит вследствие электрического пробоя его участка высоковольтным (до 200 кВ) разрядом. Мгновенно выделяемая энергия в канале пробоя разрушает породу, которую с забоя удаляют потоком диэлектрика, циркулирующего в скважине (соляровое масло, вода и т.п.).

Разрабатываются комбинированные способы бурения, в которых происходит совместное воздействие на забой ударного инструмента и шарошки (ударно-шарошечный способ), резцов и шарошек (режуще-шарошечный способ), шарошек и огневой горелки (термо-шарошечный способ), огневой горелки и ударного инструмента (термоударный способ).

Технология роторного бурения скважин на выставке

Что еще можно увидеть на экспозиции «Нефтегаз», кроме оснащения для роторного бурения скважин.

На столь крупной экспозиции в ЦВК «Экспоцентр» демонстрируется современное оборудование для добычи, переработки и транспортировки газа и нефти, передовые технологии соответствующей индустрии.

Именно на этой площадке собираются представители ведущих компаний мира по производству различных приспособлений для нефтегазовой промышленности. Здесь специалисты презентуют новые разработки, достижения, а также обмениваются полезными сведениями, навыками и опытом между собой.

На экспозиционных стендах презентуется следующее оборудование:

• Буровые сооружения (стационарные, передвижные, морские буровые механизмы);
• Аппараты для ремонта скважин;
• Разнообразные типы креплений для трубопроводов разных параметров;
• Буровые лебедки, насосные блоки и другое вспомогательное приспособление;
• Противовыбросовые устройства;
• Фонтанная арматура;
• Пульты регулирования.

Выставочный комплекс уже не первый год проводит данное мероприятие, посещаемо не только отечественными профессионалами, но и представителями зарубежных компаний.

«Экспоцентр» известен своими современными павильонами и многофункциональными залами, которые оснащены передовыми устройствами. Поэтому все образцы установок и аппаратов для нефтегазовой промышленности будут представлены на наивысшем уровне.

Прокачка скважины после буренияВиды бурения скважинБентонит для бурения скважин

Преимущества и недостатки

Что касается преимуществ технологии роторного бурения, то здесь выделяю следующее:

1. Высокая скорость работы. Скважина до 100 метров может быть пробурена за 2-3 дня. Лучше бурить неплотный грунт, поскольку он меньше изнашивает инструмент, позволяет повысить эффективность работы и снизить сроки сдачи объекта.
2. Универсальность. Здесь снова затрагивается возможность бурить разные породы грунта. Это позволяет создавать скважины, предназначенные для забора технической воды, например, неглубокие, а также артезианские, когда приходится бурить “на известняк”. Помощью для работы роторной установки может стать глинистый раствор. Он используется в вопросах промывки скважин.
3. Размер. Благодаря тому, что установка помещается на грузовой автомобиль, ее можно доставлять в самые разные уголки, даже по непроходимым дорогам. Есть возможность подъезда в труднодоступные места, что актуально при бурении на территории частных участков. Все это добавляет мобильности, позволяя быстро раскладываться на новом объекте и сразу приступать к выполнению задачи.

Среди прочих недостатков нужно выделить сложность бурения в зимний период времени.

Бурильная установка может быть разрушена под действием замерзшего грунта (рекомендации о том, в какое время года лучше всего бурить скважину, а также преимущества и недостатки каждого сезона для начала бурительных работ, найдете в нашем специальном материале).

Что касается мощности, то здесь все зависит от роторной части.

Как работает

Основная особенность работы таких буровых установок заключается в том, что необходимо использование рамной или же решетчатой вышки. Она нужна для закрепления подъемного оборудования, а также других комплектующих оборудования. С её помощью можно опускать и поднимать в шахту скважины детали бурильной колонны.

Установка может иметь двигатель, работающий на электричестве или внутреннего сгорания. Отлично может подойти двигатель ДВС, на котором обустроено оборудование. Для того чтобы передавать вращательные движения от двигателя к ротору, устанавливается привод. Также он может выполнять задачу по изменению диапазона оборотов.

Ведущая труба, которая воспринимает крутящий момент от ротора, характеризуется тем, что сохраняет функцию перемещаться беспрепятственно по направлению оси. На оси стола предусмотрено наличие отверстия, может демонтироваться. Её также можно заменить на трубы различного типа. Такая деталь получила название рабочего вкладыша.

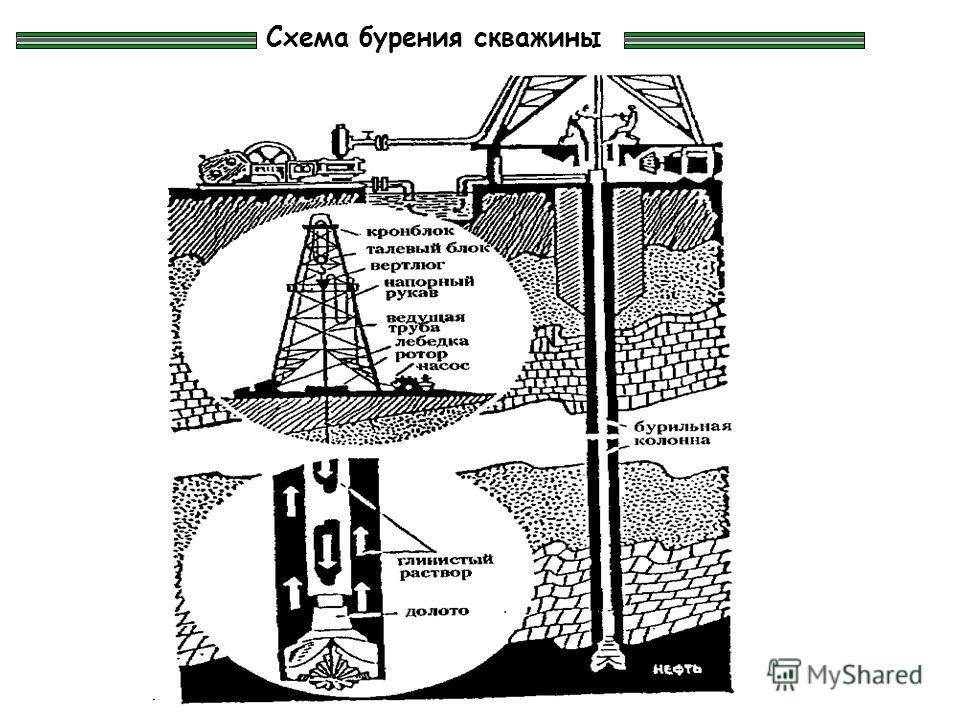

схема роторноого бурение скважин

Отдельные трубы составляют бурильную колонну. Они соединяются с ведущей трубой. Также предусмотрено соединение их между собой с помощью разъемных муфт. Вращательные движения по трубам передаются на долото. Затем долото вращательными движениями с помощью рабочих кромок воздействует на грунт, разрушая его. Характерно, что долото может иметь несколько типов рабочих установок. На него можно устанавливать алмазные, изготовленные из твердых сплавов, а также композитных материалов. Также существует несколько типов, различных по форме кромок – с шарошками или режущая. Это требуется для максимально удобной работы в условиях различных пород грунтов.

Осевое усилие от ротора не воспринимается буровой колонной. Чтобы не допустить появление изгиба труб, из которых делается колонна, её нужно держать в растянутом положении. Необходимо, чтобы было давление на зону забоя от рабочих органов. Над долотом создается усилие, которое достигается благодаря высокой массе труб, используемых специально для увеличения массы. Сила тяжести распределяется неравномерно. Большая часть приходится на долото, а остальная – на растягивание буровой колонны, которая находится в подвешенном состоянии.

Приводной вал, который располагается сверху, подвешивают к талевой системе с использованием вертлюга. Он также используется, чтобы добиться свободного вращения груза. По вертлюгу и полые трубы, расположенные в буровой колонне к соплам долота, нужно подавать жидкость для промывки.

Когда жидкость попадает на поверхность, она переходит к процессу очистки. Из нее удаляются буровые продукты. Это осуществляется при использовании фильтров различного типа.

После того как насосы пройдут очистку, сюда нужно снова закачать жидкость. Достаточно часто используются ступенчатые поршневые насосы. Роторное бурение скважин в условиях различных типов пород, а также на разных ресурсах, нужно использовать разные виды жидкостей для промывки. Если делаем отверстие в скалистой почве, можно использовать обычную воду. Но в условиях рыхлых, требуется сделать раствор воды и глины. Иногда можно продуть, используя воздух.

1 Какие особенности технологии роторного бурения?

Роторное бурение скважин это технология, подходящая в том случае, когда необходимо получение большого объема наиболее экологически чистой воды, со стабильной, долговечной работой всей системы. В таких условиях роторный способ бурения находится вне конкуренции.

В целом, роторные буровые установки при их эксплуатации имеют следующие преимущества перед аналогами:

• Добыча воды в большом объеме;
• Ротор-бурение имеет длительный срок эксплуатации;
• Большие объемы воды поставляются стабильно, без перебоев и проблем;
• Высокое качество добываемой воды.

Роторы буровых установок способны добывать из источника такое количество воды, что ее хватит не только на водоснабжение дома, но и на наполнение различных резервуаров (таких, как бассейн), полив и на нужды еще пары-тройки других зданий. Благодаря этому можно находиться с соседями в условиях кооперации, тем самым не затрачивая колоссальные деньги на обустройство водозабора.

Технология роторного бурения зарекомендовала себя как долговечную и стабильную. Соблюдая все инструкции по работе с роторной системой бурения, и эксплуатации пластиковых труб в ее конструкции, пользователь может быть уверен в том, что срок эксплуатации такой системы будет не менее двух десятков лет.

При необходимости бурения глубоких скважин на воду обычно применяют ротор-бурение. Механизм работы такой системы выглядит так: в бурильную трубу загружают вращающийся вал, который имеет прочный наконечник — долото (например, долото PDC). Нагрузка на долото достигается работой гидравлической установки.

Благодаря данному механизму работы можно достигнуть любой глубины скважины для добычи воды. Промывают скважину от находящегося в ней грунта специальным бурильным раствором, который по трубам подается двумя различными способами:

Процесс бурения

• Закачивается с помощью специального насоса в бурильную трубу, а затем самотеком попадает наружу через затрубное пространство (так называемая «прямая промывка»);
• Раствор самотеком проходит в затрубное пространство, а потом с помощью насоса выкачивается вместе с грунтом из бурильной трубы (так называемая «обратная промывка»).

Ротор-бурение такими методами используют даже на нефтяных скважинах.

При этом обратная промывка хороша тем, что благодаря ней добывается больший дебит скважины, потому как водоносный горизонт вскрывается наиболее качественно. Впрочем, без привлечения сложнейшего и высокотехнологичного оборудования при таком методе работы не обойтись, и такое ротор-бурение выйдет весьма затратным по деньгам.

Ротор-бурение прямой промывкой несколько дешевле первого варианта, и именно поэтому для большинства владельцев своих участков данных метод наиболее приемлем и адекватен в ценовом вопросе.

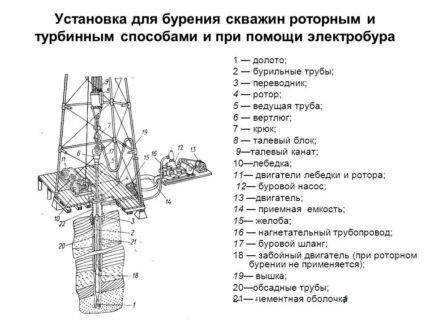

1.1 Оборудование для проведения работ

Оборудование, которое применяется при роторном бурении, включает следующие компоненты:

• Вышка;
• Буровая установка и привод к ней;
• Ротор;
• Поршневые насосы;
• Буровой вертлюг;
• Талевая система из кроноблока;
• Система очистки специальными жидкостями;
• Вибросито;
• Желоб;
• Гидроциклоны (необходимые наиболее часто для нефтяных скважин).

Важно отметить, что существуют не только стационарные роторные установки (такие, как на нефтяных скважинных добычах). Существуют и передвижные версии, что оборудованы специальной платформой, крепящейся на прицепе

Компактная буровая установка роторного бурения

При этом в передвижной версии присутствуют всё перечисленное оборудование кроме системы жидкостной очистки. Благодаря данному варианту роторной установки, обладающей маневренностью и способностью изменять свое положение в кратчайшие сроки, можно сэкономить деньги на этапе выбора необходимой скважины.
