Скважина на воду: как пробурить и обустроить своими руками

Инструкция по установке скважины

Бурение скважин самостоятельно требует усилий и труда. Инструкция по бурению скважин:

• Вы должны выбрать подходящее место. Желательно по ближе к дому. Также, место должно иметь хотя бы 4 метра в длину и ширину, дабы вам было удобно провести работу.
• Выбираем необходимый инструмент для бурения, к таким относятся: бур-долото, бур-ложка, шнек, ударно-канатная конструкция. Приступаем к работе, пробуриваем скважину, используя вышеописанные методы.
• Установка труб и насосов. Засыпаем дно скважины песком или мелкой щебёнкой. Оно должно быть очищено желонкой. Готовим первую трубу заранее, ибо опускать её придётся сразу после завершения бурения, иначе стенки шурфа рассыпятся. Высверливаем отверстия в нижней части трубы, примерно на высоту 15-ти сантиметров о края. Это помогает ей «впитать» больше воды. На торец прикрепляется сетка фильтрации.
• Одного колена сто процентов не хватит, его длина достигает 2 – 2,5 метров. Монтаж и обслуживание, станет трудным с трубами больших размеров. Поэтому, они свинчиваются и соединяются по резьбе. Нижняя должна упираться в самый низ шурфа. После монтажа труб во внутрь их опустите насос.
• Монтаж кессона и оборудования. Оголовок скважины должен быть обязательно укрытым, утеплённым. В кессоне вы ставите оборудование уже на своё усмотрение. На практике всё монтируем в камере, что более компактно, упрощённо в обслуживание и ремонте.

Фильтрация воды из скважины

Процесс бурения можно считать оконченным только после выполнения регламента завершающего этапа. Здесь надо будет позаботиться о защите обсадной трубы специальным оголовком. Пространство между обсадной трубой и грунтом заполняем жидкой глиной, это предотвратит попадание бактерий, защитим ее от атмосферных осадков и промерзания. И конечно же, оборудуем водоподающую трубу фильтрами. В системе водоподготовки воды из скважины используется фильтры грубой и тонкой очистки по выбору:

• Сетчатые фильтры. В таком фильтре посторонние частицы задерживаются сеточкой. Она пропускает воду и задерживает на поверхности сетки все лишнее. Периодически сеточку нужно очищать, это не трудно, если знать, как. Просто разбираем фильтр, убираем грязь с сетки, ставим ее на место и собираем фильтр.
• Дисковые фильтры. В них все постороннее улавливается пакет дисков из синтетической ткани. Эффективность дискового фильтра в сравнении с сеточным выше, промыть диски при чистке тоже проще, разбирается он точно так же, как и сеточный, понять, как несложно, достаточно взять фильтр в руки.
• Катриджные фильтры — это фильтры тонкой очистки в отличие от сеточного и дискового. Такой фильтр работает уже не только против механических взвесей в воде, но и борется с ее бактериальным загрязнением, меняет ее химическую природу, удаляя, например, хлор и другие вредные вещества. Очищают воду в таких фильтрах сменные катриджи, через которые проходит вода. Заполнение катриджей справляется с задачей глубокой очистки воды, разница между ними в свойствах избирательности к разным загрязнителям воды. Катриджи требуют периодической замены. И эту работу при желании можно выполнить самому. Вместе с катриджным фильтром идет специальный ключ, которым и выкручиваем колбу, в которой находится катридж. В стандартном фильтре их три. Удаляем из колбы катридж, моем колбу, вставляем другой и собираем обратно, не об уплотнительной прокладке в соединении колбы и корпуса фильтра. Так поочередно меняем все три катриджа. Смотрим, нет ли пропусков воды, при необходимости подтягиваем, все, фильтр снова, как новый.
• Напорные фильтры. Самые технически сложные из всех их видов, которые нашли применение в быту, хотя еще недавно работали только в сложных химических производствах. Этот фильтр уже стационарная установка со сложной автоматикой, где вода под напором и с подачей воздуха очищается специальными заполнителями до предельно чистой. Это устройство требует обслуживания только подготовленными специалистами, но периодичность регламентного обслуживания велика, раз в несколько лет.

Напоминаем, что перед тем, как обслуживать фильтр, обязательно отключите воду в системе и сбросьте в ней давление, открыв кран любого сантехнического прибора. Если говорить о фильтрах, и не только о напорных, то установку и обслуживание любых фильтров, даже сеточных, надежнее поручать специалистам, ведь никто не хочет, чтобы вода из скважины превратила дом в бассейн

Основные способы бурения скважин под воду

Бурение скважины своими руками вполне реально и доступно, если есть необходимые гидрогеологические сведения. Выбрав способ, как бурить скважину на воду, следует правильно определить место для ее установки. Рядом не должно быть канализации, сливных ям, других коммуникаций, которые могут загрязнять воду. Нужно также учитывать расстояние от жилья, куда планируется подавать воду.

Видов бурения вручную, с использованием различных механизмов, приспособлений, сложной техники достаточно много: от простейшего забивания до гидробурения.

Ударное бурение – самый недорогой и простой способ обеспечить участок питьевой водой

Способы сверления скважин на воду различаются в зависимости от того, по какой технологии разрушается порода. Существует бурение:

• ударное;
• вращательное;
• смешанного типа.

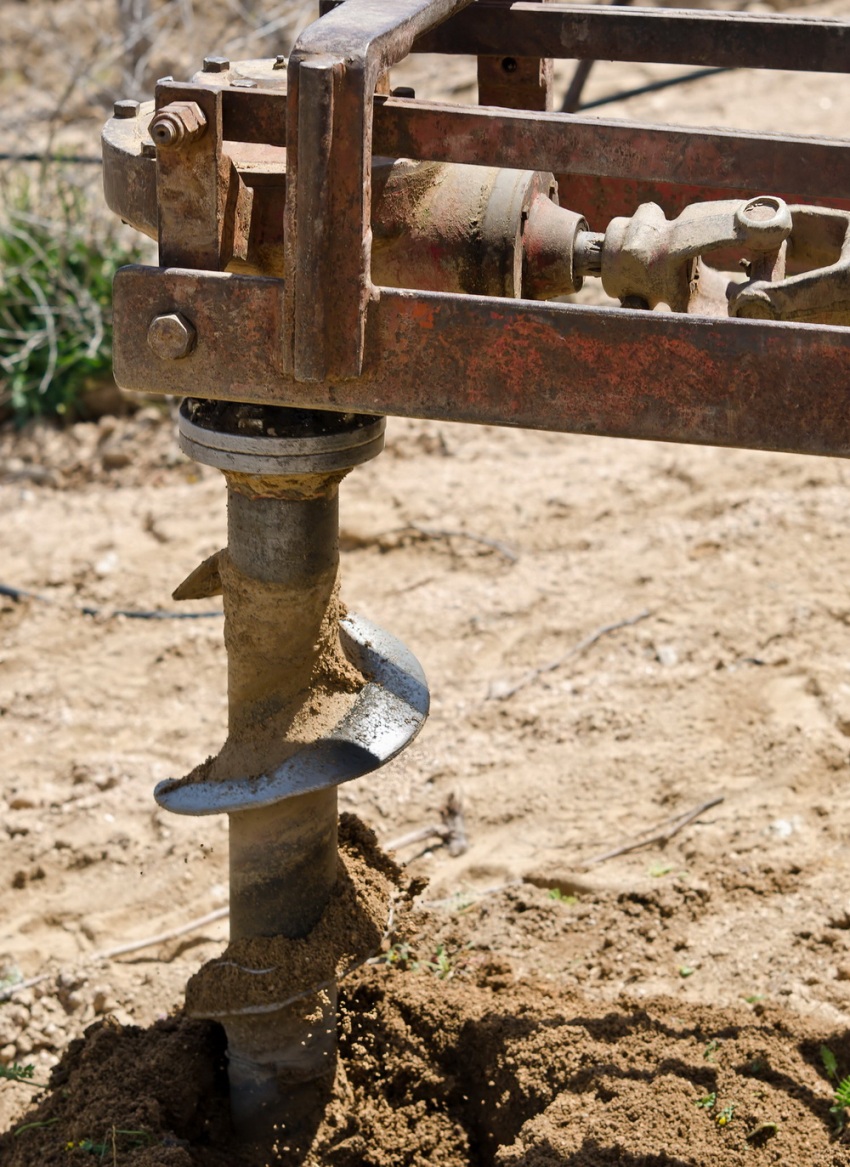

Шнековое бурение

Данный метод используется для устройства песчаных скважин. Обычно шнековое бурение скважин воды производится в относительно мягком, рыхлом или мерзлом грунте. Шнек – это труба, обвитая металлической лентой. Посредством вращения винтообразное устройство углубляется, выдавая на поверхность выбранный грунт. Часто при данной технологии за шнеком-винтом опускается обсадная труба, которая закупоривает стены и не дает земле осыпаться. Данный способ имеет ряд достоинств:

• хорошая скорость;
• нет необходимости промывки;
• уплотняются стенки скважины.

Если шнековое бурение ведется на участке с мягким или рыхлым грунтом, то лопасти долота следует располагать под углом от 30 до 60 градусов относительно забоя. Если же бурение скважин таким методом производится на более плотных отложениях, в основе которых гравий и галька, то лопасти должны находиться под углом в 90 градусов относительно забоя. Определять угол при ведении работ необходимо в зависимости от твердости почвы, с которой предполагается работать.

Из всех способов самостоятельного бурения наименее результативным можно считать шнековый

Глубина шнекового бурения скважины проводится на размер одной штанги, которая затем поднимается наверх и наращивается дополнительной штангой. После этого бурение может быть продолжено. Диаметр шнековой скважины составляет от 6 до 80 см.

Роторный способ бурения

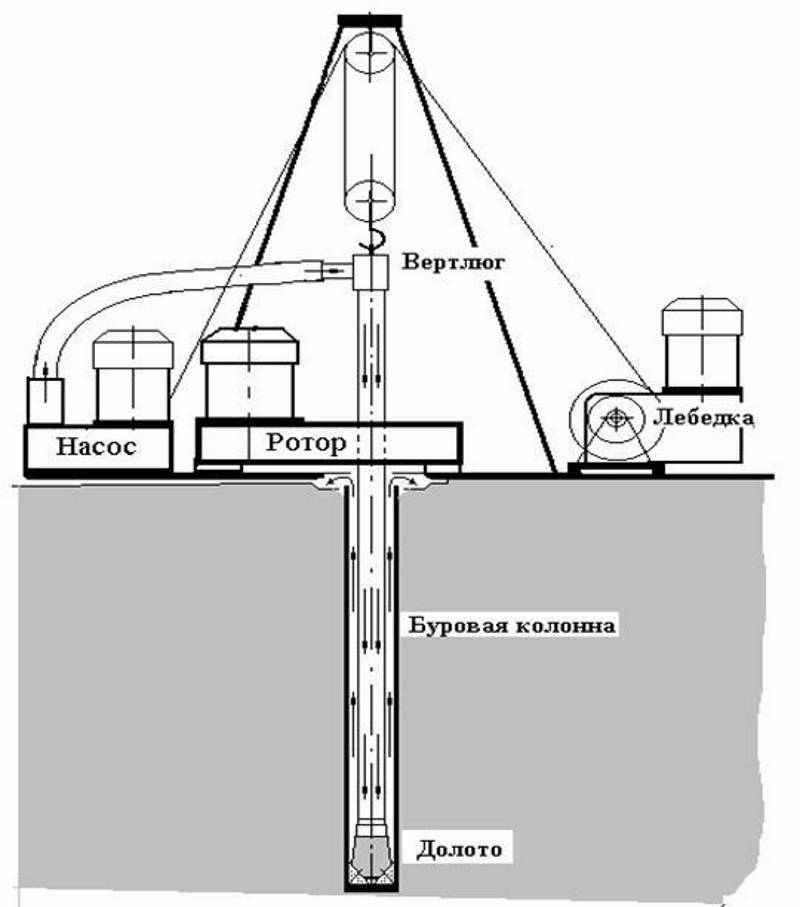

Роторное бурение относится к вращательным способам: ротор, расположенный на поверхности, приводит в движение долото, опущенное в скважину. Долото дополнительно утяжеляют («нагружают») трубами, чтобы увеличить степень измельчения грунта.

Используя данную технологию, можно разрушить практически любую по твердости породу. Это дорогостоящий способ, применяется для артезианских скважин.

При роторном бурении обязательно осуществляется промывка. С помощью этого процесса быстро удаляется отработанная порода, при этом скважина остается чистой, что позволяет беспрепятственно вставлять обсадку.

Промывка бывает двух видов: прямая и обратная. Прямая промывка производится глинистым раствором, который быстро убирает отработанные породы и укрепляет стенки, так как глина исключает кольматацию пласта. Обратная промывка водой применяется для очищения от шлака затрубного пространства.

Роторный способ бурения скважин является одной из разновидностей вращательной технологии

Преимущества роторного бурения:

• мощность применяемого оборудования, позволяющая разбивать породы любой твердости;
• долговечность пробуренной скважины (прочность стенок);
• возможность выполнять бурение на ограниченной территории вследствие небольших размеров буровой установки.

Недостатками данной технологии можно считать сложность работы при минусовой температуре и невысокую скорость бурения.

Завершающие работы

По завершении бурения и установки обсадных труб необходимо сделать и качественное обустройство источника на воду насосным оборудованием. Оно позволит поднимать воду из скважины и отправлять её в систему водопровода.

Можно использовать как погружной насос, так и поверхностный (в зависимости от желаемой производительности)

Но при этом важно помнить, что любую скважину с любым насосным агрегатом должен закрывать надёжный оголовок, который можно либо купить, либо сделать своими руками. Он защитит воду в источнике от попадания мусора, а насос — от заклинивания

Если вы планируете устанавливать поверхностный насос, то дополнительно придётся обустроить и кессон. Такое хранилище надёжно укроет все оборудование от непогоды, холода и чужих рук.

Какое нужно оборудование для бурения скважины? И где его брать?

Это самый частый вопрос, с которым сталкиваются дачники, решив пробурить скважину своими силами. Нужно быть готовым к тому, что и покупка и аренда такого оборудования будет стоить недешево

К тому же важно уметь им правильно пользоваться

Самостоятельно изготовить бурильную установку конечно можно, причем как с ручным приводом, так и с механизированным. Однако учтите, что вам все равно придется обращаться к специалистам (токарю, сварщику, для изготовления некоторых деталей и элементов), плюс для финальной сборки понадобятся другие инструменты:

• ножовка по металлу;
• сантехнический крест;
• разводной ключ;
• плашки для нарезки резьбы разных размеров;
• трубы диаметром не более двух сантиметров и сгон такого диаметра.

Для ручного способа потребуется сам бур, к нижней штанге будет крепится его головка, из труб делаются штанги, соединяющиеся между собой, ручная лебедка и обсадные трубы. Если запланировано бурение на большой глубине, т. е. более 20 метров, в любом случае понадобится бурильная вышка.

Ударно-канатный метод обустройства скважины потребует чуть меньше оборудования:

• вышка в форме треноги, из труб или бревен;
• забивной стакан, изготовленный из трубы с ножом специальной формы;
• сам стакан крепится к вышке металлическим тросом и поднимается при помощи лебедки.

Инструменты и материалы

В зависимости от того, какой тип скважины нужно обустроить, какова ее глубина, а также от бюджета мероприятий, выбирают инструменты и материалы.

Установку для бурения со станиной можно сварить с помощью обычного аппарата. Шнековый ручной бур покупают в магазине. К нему могут понадобиться дополнительные секции с резьбой. Их количество зависит от предполагаемой глубины источника.

Для обсадной трубы часто применяют пластиковые трубы, хотя они не настолько прочны, чтобы выдерживать движения грунта. Дольше служит бетонная обсадка или металлическая труба, но металл склонен к коррозии. Оптимальный материал – толстостенный пластик, устойчивый к низким температурам

При соединении частей нужно будет обратить внимание на качество пайки – некоторые виды пластика требуют специальных приборов

Кессон или адаптер — в какого типа скважинах устанавливают

Для обеспечения водой индивидуальных домов пробуривают скважины, которые условно делят на три категории:

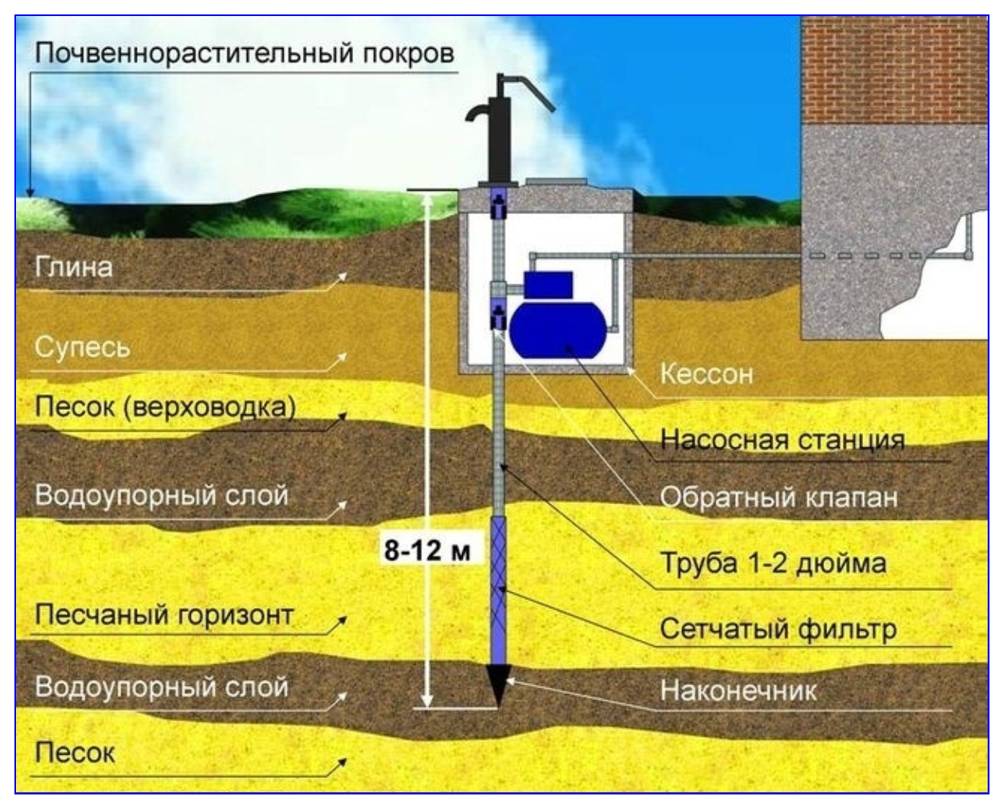

Абиссинские. Подобный тип скважин устраивают при малой глубине расположения водоносных пластов от поверхности, гидравлическим бурением занимаются частные лица и организации. Абиссинскую скважину проходят в течение суток, вместо обсадных труб берут отрезок ПНД-трубы с фильтратором на конце. Глубина абиссинки зависит от расположения водоносного бассейна и лежит в диапазоне 5 — 30 м. Зеркало воды в абиссинке не должно снижаться ниже 9 м, для втягивания воды применяют наружные центробежные электронасосы или станции, которые располагают в непосредственной близости от источника.

Для защиты наружного насоса от атмосферных осадков и морозов в зимнее время в зоне расположения абиссинки оборудуют утепленный кессонный колодец.

Скважины на песке. Это главный тип при водном зеркале от уровня поверхности земли ниже 9 м, глубина скважин лежит в диапазоне от 20 до 60 м, для забора используют погружаемый насос. При установке глубинного электронасоса проще и экономически выгоднее подключать его через адаптер, вкрученный сбоку на стенку обсадной трубы, кессон при этом не монтируют.

Артезианские. Для доступа к водным артезианским бассейнам бурят скважину средней глубины 100 м, в бытовых источниках водоснабжения она может быть и больше, но на глубинах более 200 м и без того значительные расходы резко возрастают в связи с применением промышленной технологии проходки таких расстояний.

Из-за давления пластов земли на глубинный водный бассейн, вода из артезианских скважин нередко поднимается на большую высоту и даже выходит на поверхность, для подачи используют поверхностный электронасос и соответственно монтируют кессонный колодец. Никто не запрещает извлекать воду из артезианского источника глубинным насосом, обладающим более высокими КПД и характеристиками, при его установке для отвода воды в дом экономичнее применять скважинный адаптер.

Хотя использование адаптера более рационально при эксплуатации глубинных насосов для забора воды, кессонный колодец имеет преимущества в удобстве при необходимости извлечения и обслуживания погружного электронасоса, к тому же он защищает скважинный канал от промерзания в зимнее время. Поэтому кессон часто ставят при подъеме воды погружным насосом, размещая в нем автоматику: реле давления и сухого хода, манометр, гидравлический аккумулятор.

Поверхностные насосы и насосные станции

Ударно-канатное оборудование

Как пробурить самому скважину на даче? В качестве рабочего инструмента подобного сооружения выступает какой-либо тяжелый объект, соединенный с тросом. С технологической точки зрения данный способ является самым простым. К тому же он хорош тем, что в этом случае можно обойтись без использования специализированной техники, поскольку такую установку можно изготовить самостоятельно. Для подобной реализации кое-что понадобится:

• Забивной объект (стакан) – для этого можно взять кусок трубы длиной 2 метра, с заточенным острым краем с одной стороны (со скосом внутрь).
• Ударная штанга – она будет производить удары по наковальне, которая располагается на другом крае забивного стакана.
• Трос либо канат с диаметром 10 мм, не меньше.
• Каркас – станина, тренога.
• Лебедка – необходима для поднятия стакана.

Высота всей конструкции должна превышать высоту забивного стакана на 1,5-2 метра (можно больше, но в разумных пределах). Это делается для облегчения его поднятия. Как же будет функционировать данная установка?

Бурение скважины на даче своими руками (фото можно встретить по ходу текста) в этом случае производится следующим образом. С помощью лебедки поднимается забивной стакан, после опускается на землю, куда он впивается своим острым краем. Далее с помощью ударной штанги забивной стакан углубляется в грунт. Когда он погрузится, его поднимают, удаляют с его полости землю, которая удерживается силой трения, после чего процедура повторяется до достижения необходимой глубины.

Такая методика актуальна в отношении мягкой, несыпучей породы. Если же грунт сыпучий, то вместо забивного стакана стоит использовать желонку. В ее нижней части есть клапан, за счет которого земля будет удерживаться.

В процессе бурения необходимо время от времени опускать обсадные трубы, чтобы почва не осыпалась. По понятным причинам диаметр этих труб должен быть больше, чем размер забивного стакана. Помимо этого, необходимо следить за вертикальностью скважины.

По окончании работ по бурению необходимо задуматься над тем, как обустроить скважину на даче своими руками. Но об этом немного позднее.

Преимущества гидробурения скважин

Вот такие шланги используют для бурения скважин.

Устройство скважин гидробуром — новая технология. Многие считают, что такой метод подходит только для небольших скважин. Но гидробурение применяют даже для систем глубиной более 250 м, просто на дачном участке более распространенным вариантом являются скважины 15-35 м.

К числу преимуществ метода относятся:

• небольшие финансовые затраты;
• возможность использования компактного оборудования, что позволяет выполнять работы даже на небольших площадках;
• простота метода;
• скорость проведения работ, в день можно углубляться на 10 м.

Лучше всего ручное гидробурение осуществлять в местах с мелкообломочными грунтами осадочного типа, поскольку их проще извлекать из скважины. Буровой раствор в таких случаях позволяет обходиться без желонки.

Единственный случай, для которого не рекомендуется гидробурение, — это скальные или полускальные грунты, а также осадочные породы с большим включением крупного щебня и валунов.

Как сделать буровой инструмент

Выбор инструмента для — важный этап в обеспечении бесперебойной подачи питьевой воды на приусадебный участок. Для бурения выработок применяются специальные приспособления, которые можно приобрести в строительном магазине или при наличии профессиональных навыков изготовить самостоятельно.

Вариант 1: спиральный и ложковый бур

Змеевик, или винтовой бур, применяют для организации выработок в глинистых грунтах с примесью мелкого гравия. Конструкция состоит из оголовка с конусной резьбой, корпуса из металлического профиля и лопастей с острым лезвием. Диаметр бура 65-75 мм, длина 350 мм, вес 2-2,5 кг. Изготавливают инструмент из высокопрочной легированной стали.

Буровая ложка предназначена для пробивки скважин в мягких породах. Инструмент представляет собой стальной цилиндр диаметром 70-195 мм, состоящий из резьбы в верхней части и режущей коронки — в нижней.

Корпус по всей длине имеет вертикальный разрез, один край которого вогнут, а второй заточен и служит для срезки грунта с боковых стенок выработки. При вращении механизма шлам поступает внутрь корпуса и поднимается на поверхность вместе с инструментом.

Буровую ложку и змеевик можно изготовить самому, но только в профильной мастерской, имеющей в своем составе токарный станок и кузню.

Вариант 2: желонка и стакан

Желонки служат для бурения скважин ударным способом. Корпус инструмента изготавливают из куска стальной трубы длиной 1,5-3 м и диаметром 90-220 мм, вес сегмента — 25-100 кг.

Верх трубы оборудуют конусным резьбовым соединением или серьгой для крепления к подъемному механизму. К нижней секции крепят металлический башмак с клапаном, который изготавливают на 5-10 мм больше диаметра обсадных труб.

Для выемки отработанного грунта желонка оснащается механизмом в виде шарика или тарельчатого диска. Заслонка монтируется шарнирно в углубление башмака (посадочное место). Если роль клапана выполняет стальной шарик, то дополнительно устанавливается фиксирующая пластина, не позволяющая приспособлению выпасть вместе с породой.

Стакан для бурения в глинистых породах изготавливается по тому же принципу, только у него отсутствует клапан. Для очистки инструмента от вязкой глины по всей длине трубы фрезеруют продольные сквозные отверстия.

Где бурить

До начала каких-либо работ следует выяснить гидрогеологическую обстановку. Наилучший источник информации – владельцы окружающих участков, особенно если они уже имеют скважины или когда-то пытались их построить.

Второй путь, как правильно сделать скважину для воды, точнее, выбрать для нее место – поиск гидрогеологических карт вашего района, которые могут храниться в проектных организациях или соответствующих ведомствах.

Если четкого представления о наличии и характере водоносных пластов получить так и не удалось, придется пойти на самый затратный шаг – заказать разведочное бурение. Впрочем, до этого можно попробовать один из народных методов, например, биолокацию (лозоходство), которые, по некоторым свидетельствам, с приемлемой точностью могут указать наличие или отсутствие воды под землей.

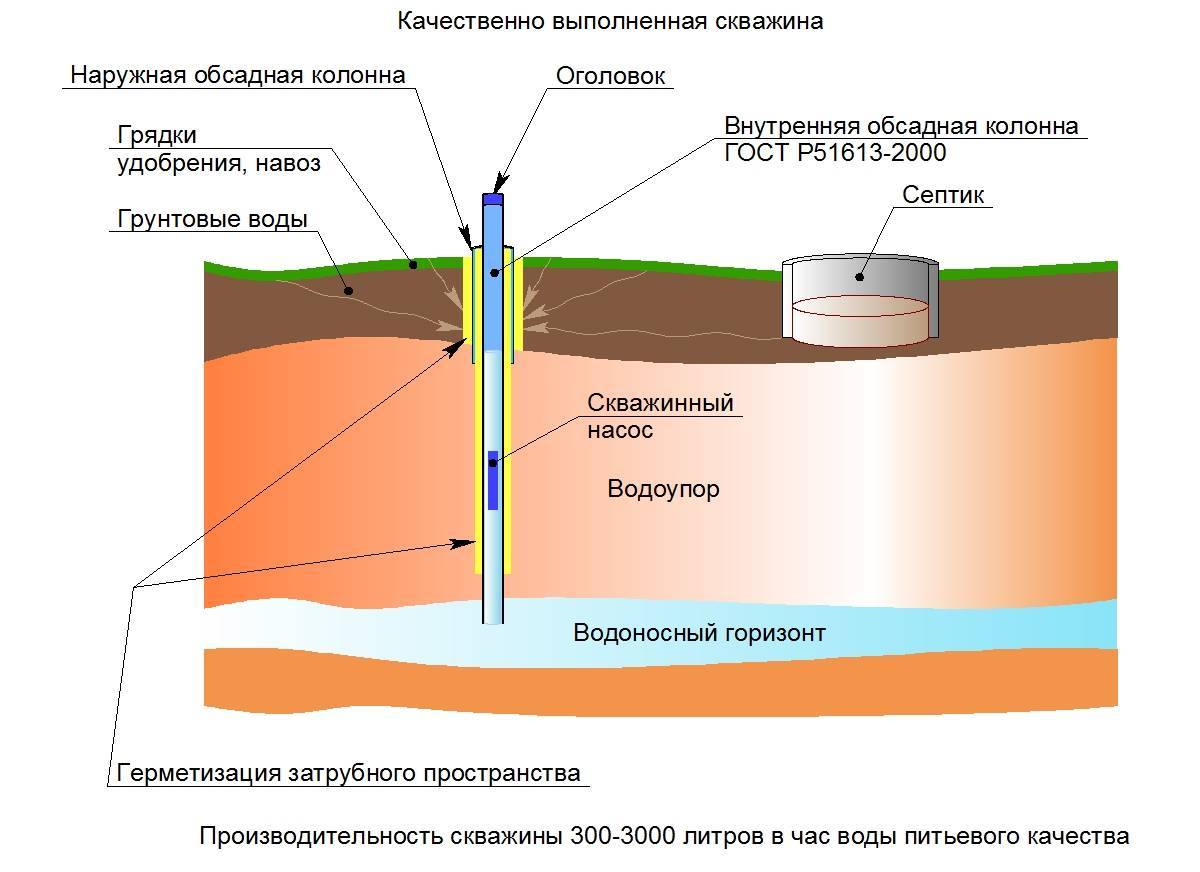

Выбирая место для скважины, следует остерегаться соседства в виде септиков, выгребных ям, свалок или животноводческих комплексов. Если они все же есть поблизости, то должны быть на расстоянии не ближе 30-ти м. Разумеется, скважина должна располагаться поближе к дому. Оптимальное расстояние составляет 3 м.

Инструменты и установки

Разные виды бурения скважин требуют использование различного оборудования. Выбор инструмента определяет характер почвы в вашем районе.

Используются следующие ручные буры:

• Шнековый. Необходим при роторном бурении в условиях мягкой глины и влажных супесей.
• Стакан. Нужен в канатно-ударном, в условиях облипающей и вязкой почве.
• Ложковый. Применяется в ударно-вращательном бурении, в условиях сыпучего и рыхлого грунта.
• Желонка. Используется в канатно-ударном, в условиях ила, осыпающейся почвы и тому подобное.
• Долото. Штанга для разбивания валунов.

Каждый бур имеет режущую коронку. Делается она из твердосплавной и закаленной стали.

Перед тем как пробить источник, происходит монтаж специальных установок:

• Ударно-канатная. Скорость бурения очень низкая. Принцип заключается в падающей желонке, которая под своим весом разбивает грунт. Она же и поднимает почву наверх. Представляет собой треногу с тросом. На веревку крепится желонка.
• Шнековая. Длина шнека достигает 2 метров. Процесс бурения происходит вручную и механизированно. Выполнив 3 оборота, почва извлекается наружу. Постепенно штанга наращивается. Мобильная установка позволяет обеспечить высокую производительность.

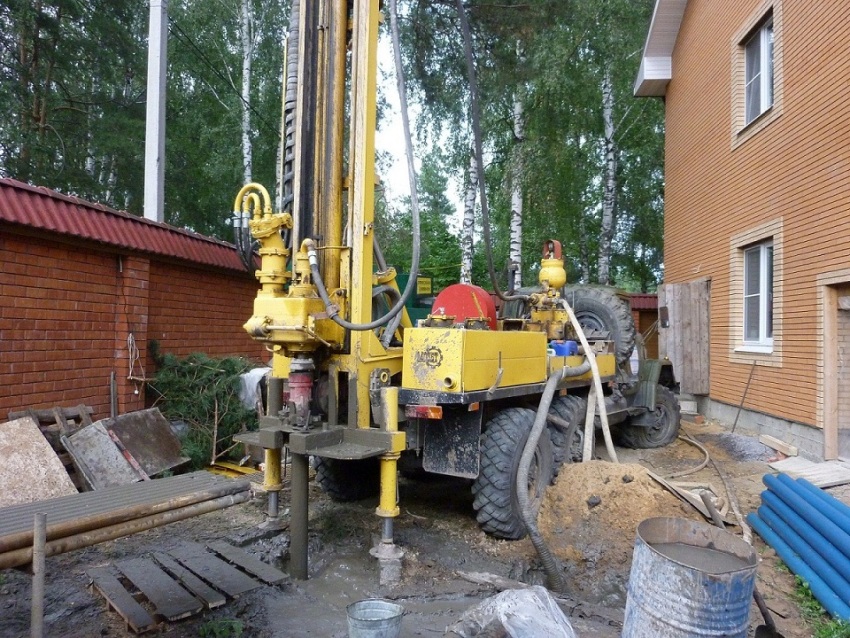

• С промывкой. Самая производительная установка. По сути, это бурение водой при использовании штанги с лопастным буром. За один час можно углубиться до 10 метров.

Как найти воду, определиться с глубиной и местом бурения?

В народе есть приметы, по которым находят воду

Так поступали наши предки — они наблюдали, какие растения произрастают в той или иной местности. Если на участке растут вербы, лещина, то водоносный горизонт залегает близко от поверхности, на таких участках подземные воды находятся на глубине 3-5 метров от поверхности. Если на участке хорошо себя чувствует калина, сирень, рябина, значит, водоносный горизонт находится примерно на глубине 6 — 10 метров.

Всегда стоит помнить о том, что бурить скважину уместно лишь в том случае, когда к вашему дачному домику подведено электричество.

Колодец, который не эксплуатируется с использованием эклектического насоса, быстро заиливается, процесс бурения нужно будет проводить повторно.

• Если было проведено пробное бурение, в результате которого выяснилось, что водоносный слой расположен на глубине 25 — 30 м, то можно сделать шахтный колодец или водозаборную скважину
• При наличии мощного бурового оборудования можно сделать скважину в любом месте, глубина скважин может достигать 140 метров
• Перед тем как начать бурение, рассчитайте свои возможности и силы, это трудоемкая работа

В некоторых случаях лучше доверить работу людям, знающим толк в бурении, которые сдадут функционирующий объект в сжатые сроки под ключ. Но если вы всё-таки нацелились на самостоятельную работу, вооружитесь необходимыми знаниями.

При наличии мощного бурового оборудования можно сделать скважину в любом месте, глубина скважин может достигать 140 метров.

Изготовление теплицы своими руками из профильной трубы и поликарбоната: полное описание процесса, чертежи с размерами, полив и обогрев (Фото & Видео)

Выбор места

В толще грунта находится несколько водоносных слоев, отличающихся глубиной и чистотой, разделяющихся между собой подстилками:

• песка;
• глины;
• известняка.

Наиболее близкий слой к поверхности земли – верховодка, которая пополняется осадками и находится на глубине до десяти метров. Верховодка может быть пригодной для потребления только в случае постоянного контроля ее качественного состава, в любом случае всегда требуется ее кипячение и фильтрование.

Ручное бурение скважин на воду проводится в межпластовые воды – безнапорные и напорные. Последние находятся несколько глубже.

Артезианскую скважину пробурить самостоятельно не выйдет. Ее глубина – до пятидесяти метров, кроме того, самостоятельная добыча артезианской воды преследуется законом, как незаконное потребление ценных природных ресурсов.

Безнапорные пласты

Чаще всего скважину бурят в песок, пропитанный водой, находящийся на глиняной подстилке. Это тип бурения скважин на воду песчаного типа, хотя водоносный бывает и гравелистым.

Вода в такой скважине питьевая, но добыча небольшая – 2 м3/сутки, и может немного варьироваться в разные времена года. Обязательно нужно отфильтровывать песок, потому конструкция скважины усложняется.

Склад безнапорных пласт

Напорные пласты

Напорные пласты находятся глубже и представляют собой плотные водоупорные породы – известняк или суглинок. Лучшими скважинами такого типа являются известняковые, причем срок их эксплуатации также больше. Напор в пласте поднимает воду до поверхности земли, потому обустройство и обслуживание скважины значительно упрощается.

Добыча воды достигает 5 м3/сутки, бесперебойная и стабильная, фильтр, скорее всего, не понадобится, а качество воды достаточно высокое.
