Ростверк – что это такое, как его выполнить и какие разновидности чаще встречаются

фундамент с ростверком: что это за элемент и зачем он необходим

Рассматривать данный вопрос необходимо начать с определения: что такое ростверк фундамента. Внутренний строительный элемент представляет собой горизонтальную бетонную, стальную или деревянную перемычку, связывающую разрозненные элементы столбчатого или свайного фундамента между собой, в результате чего создается ровная площадка для монтажа окладного венца. Ростверк воспринимает нагрузку от несущих конструкций здания и равномерно распределяет ее на опоры, которые передают нагрузку на грунт.

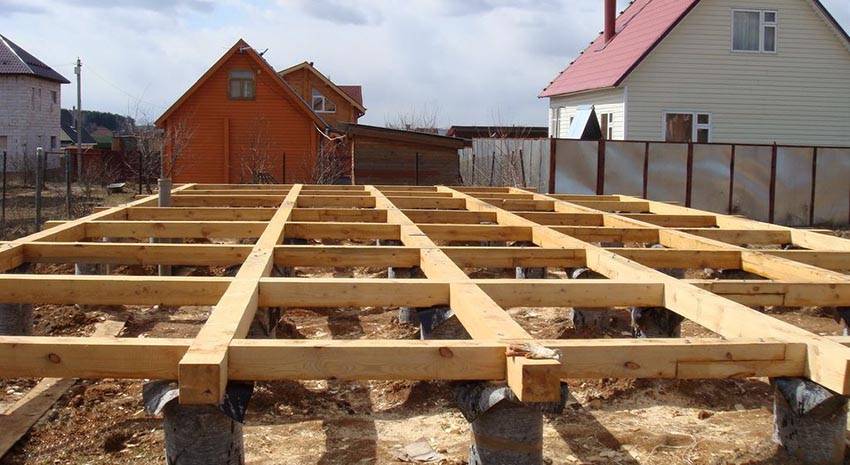

Ростверк сэкономит время, деньги и силы на строительство основания

Такая конструкция по своей жесткости и прочности не уступает традиционному ленточному фундаменту, но цена ростверкового фундамента будет намного ниже, что связано с меньшими трудозатратами и трудоемкостью работ.

Конструкция основания создается с использованием каркасной технологии, где столбы или сваи воедино связываются между собой для образования прочного основания. Фундамент с ростверком сооружается на глинистых, торфяных, лессовидных, суглинистых, пучинистых и илистых грунтах. Строительство дома может быть выполнено на территориях с витиеватым рельефом или на склонах.

Варианты расположения свай и их виды

Сваи могут быть висячими или в виде стоек. В первом варианте нагрузка на окружающий грунт передается через трение о боковые стенки. Такие сваи характеризуются развитой боковой поверхностью по всей длине с множеством выступов, что обеспечивает хорошую несущую способность конструкции. Данный тип применяется для почв с высоким уровнем грунтовых вод или имеющих толстый слой слабого грунта, под которым располагается более прочный, но он все равно не способен удержать сваю-стойку.

Сваи-стойки передают нагрузку от сооружения непосредственно на прочный грунт, который располагается под слабым слоем. Элементы характеризуются гладкой поверхностью, за которую грунт не цепляется. Самым важным критерием для данного типа свай является широкое основание, которое воспринимает более 80% от общей нагрузки.

Полезный совет! Для многоэтажных и долговечных построек целесообразно выбирать сваи-стойки ТИСЭ, имеющие значительное уширение в нижней части элемента, что позволяет исключить дальнейшую осадку.

Сваи в грунте могут располагаться по одному из способов:

• одиночному;
• ленточному;
• полосами;
• в виде куста;
• полем.

Различные варианты и виды свай

Первый способ выбирается под отдельно стоящую опору. В зависимости от особенностей рельефа свая может быть установлена наклонно. Ленточный способ предполагает размещение свай по всему периметру сооружения. Для строительства массивных многоэтажных конструкций используется установка свай в несколько рядов в виде полос.

Кустовое размещение предполагает установку элементов под несущими стенами и объектами с большой нагрузкой. Такой способ применяется для строительства навесов и сооружений с большим количеством колонн, которые удерживают кровлю. Для строения большого размера используется установка свай в шахматном порядке.

Выбор способа расположения свай зависит от проекта строительства. Элементы должны располагаться в углах и в местах пересечения простенков. Оптимальным считается расстояние между сваями в ростверке 2–3 м.

Разновидности свайных фундаментов с ростверком

По способу погружения в грунт свайный фундамент может быть набивным, забивным или винтовым. Первый вариант представлен бетонными или железобетонными конструкциями. Для их создания арматура предварительно напрягается, что увеличивает трещиностойкость фундамента. Для устройства свай в толще земли необходимо просверлить требуемое количество отверстий заданного диаметра и глубины. В каждое из них вставляется обсадная металлическая или бетонная труба. В нее опускается арматура и вся полость заливается бетоном.

Конструкция может быть выполнена с закрытым или открытым нижним концом. Главным преимуществом такого типа свайного фундамента является высокая несущая способность, простая технология, сниженная себестоимость работ, что связано с минимальными трудозатратами, отсутствие негативного воздействия и вибраций на окружающие сооружения.

Второй вариант предполагает забивание в грунт готовых железобетонных свай. В качестве специальной техники могут быть использованы копры, вибропогружатели и гидравлические сваесдавливающие агрегаты, выбор которых зависит от характеристики грунта, особенностей и глубины забивания свай. Данный тип фундамента применяется в зонах вечной мерзлоты. Забивные элементы могут быть круглой, квадратной или трапециевидной формы. Для увеличения надежности и несущих характеристик сваи могут быть оснащены дополнительными опорными кольцами.

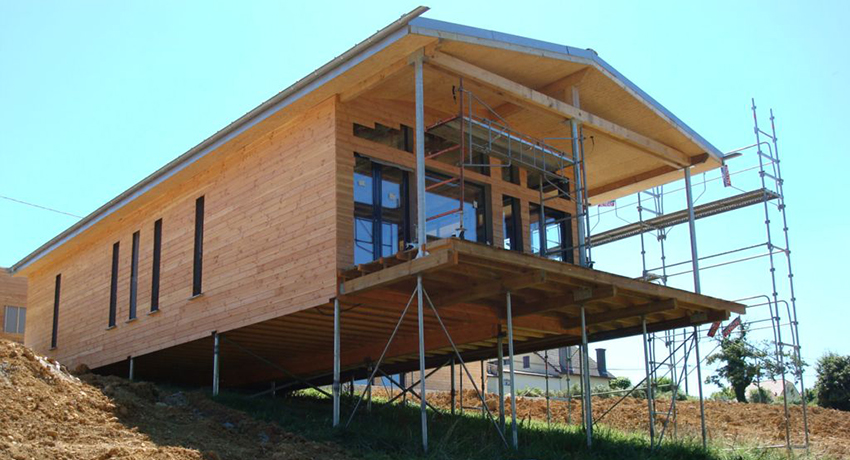

Пример дома на сваях с ростверком

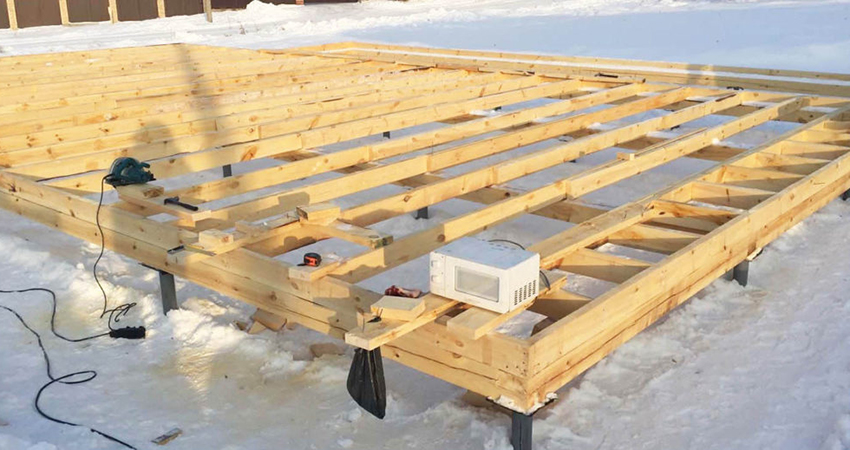

Винтовой ростверковый фундамент: что это такое

Фундамент с ростверком на винтовых сваях является одним из новых вариантов. Конструкция обладает хорошими эксплуатационными характеристиками и может устанавливаться на любом типе грунта. Свая представлена полой трубой, острым наконечником и одной или несколькими лопастями. Наконечник может быть сварным или литым.

Для каждого типа грунта используется определенный вид винтовых свай. Для каменных участков применяют узко-лопастные винтовые сваи, которые имеют особо прочные сварные наконечники и двойные лопасти, что обеспечивает надежное сцепление с грунтом и предотвращает перекос сваи. Для талых и обводненных грунтов применяются сваи с острым литым наконечником и лопастями среднего размера, что является гарантией легкого проникновения элемента в грунт без его разрыхления.

Для вечномерзлых грунтов используют сваи с лопастями небольшого размера, что способствует быстрому введению элемента в грунт без риска перекоса. Наконечник сваи имеет специальную фрезу, изготовленную из особо прочных легированных сталей. Такие элементы отличаются высокой стоимостью.

Ростверк никогда не должен опираться на грунт

Ошибки и рекомендации

Несмотря на простоту технологии и доступность строительных материалов, собственники часто допускают ошибки в проектировании и монтаже:

1. Отказ от геологического исследования грунта. Начинающие строители часто недооценивают действие сил морозного пучения, которые при минусовой температуре окружающей среды «выталкивают» фундамент из почвы.

   Устроенная под опорами песчаная подушка послужит защитой от расширения грунта. При этом слой песка нужно тщательно утрамбовать.





















2. Использование бетона низкого качества. В целях экономии некоторые застройщики покупают более дешевый бетон (М100, М150). Такой материал не способен выдержать вес массивной конструкции, поэтому эксперты рекомендуют использовать бетон марки не ниже М200.
3. Слабая связка опор и ростверка. Соединение ленты и столбов – слабое место конструкции. При недостаточной жесткости связки под действием сил морозного пучения может произойти разрыв верхней и нижней части фундамента, что грозит обрушением сооружения.

Много важной и полезной информации о свайно-ростверковом фундаменте найдете в этом разделе

Какие сваи использовать

В свайно-ростверковых фундаментах можно применять любые сваи. Их выбирают исходя из грунтов, планируемой нагрузки дома. Сваи делают из металла, бетона, иногда — дерева. Могут они иметь круглое или квадратное сечение. Различаются они и по способу установки:

• Забивные. Они устанавливаются без бурения или выемки грунта. Обычно — забиваются, потому так и называются. В частном строительстве используются редко: требуется специальная техника. Забивные железобетонные сваи используются чаще при строительстве многоэтажных домов
• Буронабивные. Сначала в грунте проделывается скважина, затем в нее устанавливается и закрепляется опалубка. В нее — арматура, повышающая прочностные характеристики. Потом вся конструкция заливается бетоном.
• Железобетонные буровые. В этом случае тоже бурятся скважины, но в них устанавливаются (забиваются, но с меньшими усилиями) готовые железобетонные сваи.
• Винтовые. Это металлические сваи, заостренные на конце и имеющие винтовые лопасти, разрезающие грунт. При больших глубинах необходима специальная техника, небольшие, длиной до 2-3 метров могут устанавливаться вручную. Один из видов свай — винтовые, их можно использовать с ростверками из разных материалов под разные дома

В частном строительстве чаще всего используют буронабивные сваи. Особенно популярны они при строительстве дач или бань. Могут использоваться и при строительстве небольших домов. Но если дачи и бани можно делать без расчета, то при строительстве дома очень желательно заказать проект.

Разные сваи бывают по форме: квадратного или треугольного сечения, круглые заполненные и круглые полые, иногда разрабатываются сложные формы специально под проект. По тому, как сваи передают нагрузку на грунт, они бывают:

• висячие;
• сваи-стойки. Чем отличаются сваи по типу работы

Висячие сваи имеют большую боковую поверхность и значительную часть нагрузки (до 60-70%) передают с ее помощью. Их используют, если несущей способности грунта на достигнутом уровне недостаточно для того, чтобы выдержать всю нагрузку, а дальнейшее углубление нецелесообразно. В этом случае наличие «пятки» почти ничего не меняет: основная нагрузка передается поверхностью, а не острием сваи.

Сваи-стойки наоборот, большую часть нагрузки передают через острие. В этом случае боковые стенки неразвитые и гладкие, а на конце сваи имеет смысл делать расширение. Один из видов этого типа — сваи ТИСЭ. Они имеют цилиндрическое расширение внизу, из-за чего передают нагрузку на большую площадь. Также пятка не дает силам пучения поднять фундамент.

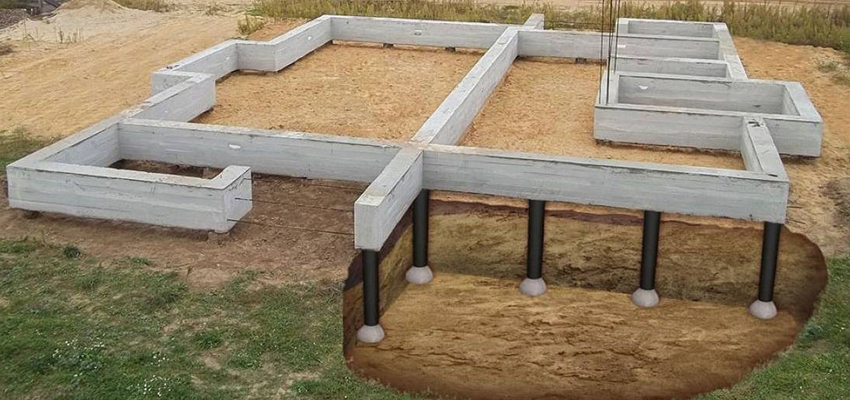

Характеристика свайного фундамента с ростверком

Свайный фундамент – это конструкция, в которой нагрузка на грунт от сооружения передается через сваи, что представлены частично или полностью заглубленными в грунт столбами или брусьями. Для жесткой и надежной связи верхних частей свай устраивается ростверк.  Данный тип фундамента рационально использовать при возведении строений на водонасыщенных слабых грунтах, на склонах, имеющих крутой уклон, в районах, где глубина промерзания грунта превышает 2 м, также, если вес будущего строения превышает 350 т.

Сваи представляют собой металлические, деревянные или бетонные заостренные, длинные или имеющие пяту стержни круглого или квадратного сечения. Они погружаются в грунт в готовом виде или изготавливаются непосредственно в толще грунта. В готовом виде свая имеет с одной стороны острый конец, которым при помощи специальной строительной техники погружается в толщу грунта, проходя подвижные слои, упирается в твердую почву. При изготовлении свай в грунте выполняется бурение скважин, которые, впоследствии, армируются и заливаются бетоном.

Фундамент с ростверком не подойдет для многоэтажных построек

Устройство столбчатого фундамента с ростверком

Устройство основания под будущую постройку выполняется по следующему алгоритму:

• очистка территории от растительности с последующей обработкой химикатами;
• разметка участка на основании проекта;
• создание отверстий для будущих столбов;
• трамбование грунта на дне ямы;
• создание песчаной подушки высотой не менее 15 см;
• укладка геотекстиля;
• засыпка щебнем;
• выполнение опалубки для каждой ямы;
• накрывание полиэтиленом опалубочной системы;
• создание каркаса для армирования свай;
• формирование столбов путем заливки в отверстия бетона;
• обработка поверхности столбов битумной мастикой;
• монтаж опалубки между железобетонными столбами для создания ростверка, высота которой должна превышать высоту будущей конструкции на 5-10 см;
• устройство песчаной подушки;
• бетонирование ростверка с армированием конструкции;
• создание гидро- и теплоизоляции.

Сборный ростверк применяют для возведения таких построек, где срок службы не превысит 20 лет

Как подготовиться к работе?

Закладка фундамента – ответственный процесс, поскольку от выбора материала и качества монтажа зависит надежность и долговечность проектной конструкции.

С чего начать?

Но, чтобы сэкономить, можно использовать справочную информацию и самостоятельно провести исследование грунта и глубины подземных источников на участке.

Что нужно знать перед проектированием?

Для расчетов железобетонного свайно-ленточного фундамента необходимо знать:

• тип грунта;
• степень пучения почвы;
• точку промерзания;
• залегание поземных источников;
• несущую способность грунта;
• перепады высот на участке;
• климатические условия для региона (количество осадков).

Перед расчетами фундамента необходимо подобрать количество свай. Как правило, опоры устанавливают по углам здания и в местах, где будут пересекаться простенки в доме по проекту.

Приблизительное расстояние между опорами 1,5–3 м. Площадь сечения свай выбирается экспериментальным путем, исходя из несущей способности грунта.

Для выбора параметров рекомендуется воспользоваться справочными данными:

Диаметр буронабивных свай, см	100	150	200	250	300
Площадь основания, см2	79	177	314	490	707
Тип грунта	Несущая способность
Песок крупной фракции	325	701	1350	2050	2350
Песок средней фракции	235	530	942	1472	2120
Мелкий песок, перенасыщенный влагой	197	530	748	1226	1775
Твердая глина	353	795	1413	2208	3180
Пластичная глина	197	353	628	980	1413
Крупнообломочные породы	432	1315	2168	3238	5650

Расчет опор и ростверка

Чтобы заложить надежный фундамент, необходимо провести ряд обязательных предварительных расчетов:

1. Определить суммарные нагрузки с учетом веса стен, перекрытий, кровли, снежного настила и т.п.
2. Найти необходимую опорную площадь, зная вес конструкции и коэффициент надежности. Формула для расчета: S опоры = (М * 1,4)/Н, где:
   • М – суммарная масса сооружения (из п.1),
   • Н – несущая способность грунта (справочная информация),
   • 1,4 – коэффициент надежности.
3. Рассчитать суммарную площадь сечения свай, учитывая их количество.
4. Сравнить результаты вычислений п. 2 и 3.

Если площадь сечения свай больше опорной площади, то выбранные параметры подходят, если меньше – необходимо увеличить площадь опор. Иногда целесообразно увеличить количество столбов (алгоритм расчета не поменяется).

Длину опор выбирают с учетом глубины промерзания грунта. Как правило, железобетонная конструкция должна упираться в твердый несущий слой. Для большинства российских регионов точка промерзания находится на глубине 1,5 м. К этому значению необходимо не забыть добавить высоту цоколя.

Ширина ростверка выбирается таким образом, чтобы это значение превосходило или было равным толщены цоколя или несущих стен.

Необходимые инструменты и материалы

Для строительства свайно-ростверкового фундамента понадобятся такие инструменты и материалы:

• ручной бур или электрическая установка для устройства шурфов;
• смесь для бетонного раствора: песок, щебень, цемент, вода;
• щебень средней фракции для устройства дренажной подушки под ростверк;
• бентонитовый раствор для обмазки стенок скважины;
• листы рубероида для гидроизоляции свай;
• листовой гидроизоляционный материал для ростверка;
• пенополиуретановый утеплитель;
• металлическая арматура для армирования верхней и нижней части фундамента;
• доски, брусья, гвозди и шурупы для изготовления опалубки;
• колышки, лески для разметки участка.

Виды ростверка

От того какой ростверк будет уложен на сваи или столбы, зависит долговечность жилого дома, возможность устройства нескольких этажей и несущая способность объекта в целом. Ростверк классифицируется по следующим типам:

По месту расположения

• Заглубленный. Часть ростверка уходит в грунт, ширина подошвы внушительна – от 0,5 м. такой тип фундамента характерен для объектов в несколько этажей, строящихся на грунтах, не отличающихся стабильностью.
• Незаглубленный. Нижняя подошва ростверка лежит на грунте. Оптимальный вариант для требуемой надежной устойчивости. Вся нагрузка распределена не только на опоры, но и на всю плоскость основания.
• Висящий. Высота между домом и грунтом составляет 10 и более сантиметров. Изготавливается для деревянных и стальных ростверков, дабы исключить взаимодействие с влагой грунта. Столбы или сваи внушительны и принимают вес на себя, дабы конструкции не прогибались под нагрузкой дома.

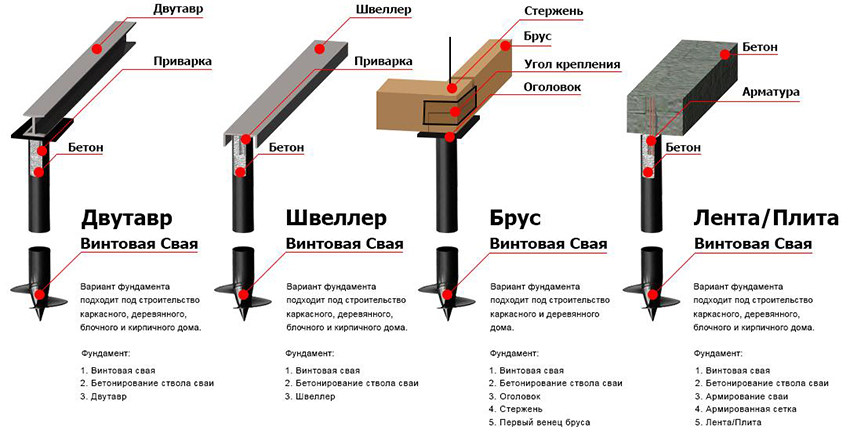

По материалу

• Железобетонный ростверк. По надежности не уступает монолитной плите. Требует большой предварительный объем работы – выставления опалубки, армирования. Сваи в этом случае расположены близко друг к другу, так как конструкция тяжеловесна. Как правило, такой ростверк никогда не бывает висящим.
• Ленточный. К нему относят стальные швеллеры, деревянный брус. Укладка происходит с помощью врубки или ввинчивания анкерных болтов.
• Комбинированный. Фундамент представляет собой сборную конструкцию – стальные винтовые сваи, железобетонные столбы и деревянная плоскость ростверка. Вкупе такая конструкция обходится дешевле, чем однородная, оттого и получила популярность среди доморощенных строителей.

По конструкции

В части монтажа различают всего три вида ростверка – монолитно-заливной, монолитно-сборный, сборный. В зависимости от собственных финансовых возможностей, усилий, наличия техники, ручной помощи, выбирают самый приемлемый.

Расположение свай в ростверке

Существует несколько способов правильного расположения свай. Каждый из них обеспечивает надежное положение ростверка под домом

Выбирать важно в зависимости от величины объекта

• Одиночное расположение. Каждая свая будет находиться под пересечением полос ростверка. На нее приходится вес несущей стены или угла. Вполне надежный фундамент для одноэтажного объекта.
• Ленточное. Сваи располагаются с равным шагом по длине периметра ростверка. Подходит только для небольших строений – дач, бань.
• Полосами. Сваи равномерно распределены под ростверком с равным шагом по полосе. Годятся под одноэтажные объекты с большим количеством комнат или пристройками.
• Кусты. Просчитываются места самых высоких нагрузок дома, метки проецируются на грунт, где будут выкопаны ямы для установки свай.
• Поле или шахматы. Применяются для ростверка большой площади – объекты соответственны. Сваи устанавливаются в шахматном порядке или равноудаленно друг от друга.

Нельзя отклоняться от предписания проекта. Если в нем указано точное расположение свай под ростверком, значит, требуется придерживаться именно такого распределения опор.

Сваи или столбы

Выбирать опоры под будущий жилой дом – ответственное занятие. Конечно, наиболее дешевыми станут столбы из кирпича или блоков. Однако, они годятся для небольших одноэтажных домиков без постоянной нагрузки – дач, например. Для объектов в несколько этажей, с круглогодичным проживанием требуется надежность – сваи. Они бывают нескольких видов:

• Железобетонные. Внешне представляют собой круглые или квадратные отлитые столбы с заострением на конце, для легкого вхождения в грунт. Для них выкапывают ямы, в которые помещают опоры и заливают бетоном. Предварительно концы свай гидроизолируют от влажности грунта, так как цемент и остальные компоненты крошатся из-за промерзания, накапливания сырости и прочих природных катаклизмов.
• Металлические винтовые. Разная длина дает возможность устраивать сваи на любую глубину – она всегда должна быть ниже точки промерзания. Удобные оголовки позволяют ввинтить ростверк в поверхность надежно и прочно.
• Деревянные. Такие сваи крайне ненадежны из-за своей расположенности к порче, гниению, плесени, растрескиванию. Либо должны выполняться из пород инертных к сырости – лиственница, кедр. Соответственно цена таких опор высокая и для бюджетного строительства неприемлемая.

Оптимальный вариант строительства – стальные винтовые или железобетонные сваи. Установить их можно вручную без привлечения строительной техники

Важно правильно подобрать количество опор, чтобы объект оставался надежным и устойчивым в любое время

Как правильно сделать самому?

Каждый тип свайно-ростверкового основания предполагает свой порядок технологических этапов. Например, для устройства забивных и винтовых свай не нужно бурить скважины, но не обойтись без аренды оборудования или спецтехники (за исключением малых винтовых опор). Ниже представлен порядок возведения буронабивных свай с железобетонной лентой.

Определение расстояния между сваями

В частном домостроении обычно поступают следующим образом:

• обязательно устанавливают опоры под углами здания и в точках пересечения несущих стен;
• если столбы находятся на расстоянии друг от друга больше, чем на 3 м, то между ними ставят промежуточные опоры.

Перед конструированием полезно ознакомится с требованиями к расстановке опор, которые описаны в документах СНиП 2.02.03-85 и ГОСТ 27751.

Разметка и земляные работы

Перед строительными работами с участка убирают строительный мусор и, при необходимости, выравнивают площадку. Затем наносят разметку, используя колышки и леску.

Обязательно сравнивают диаметры с проектными значениями. Обозначают места для будущих опор с помощью колышков, прутьев или делают небольшие углубления в почве в качестве меток.

Установка свай

При помощи ручного бура высверливают скважины под сваи. Ручное устройство подходит для устройства шурфов диаметром до 30 см. Если на участке преобладают переувлажненные почвы, то на дне траншеи устраивают песчаную подушку высотой 10 – 20 см, обязательно утрамбовывая несущий слой.

Внутри шурфа устраивают арматурный каркас из стальных прутьев. Длина прутьев должна быть на 15 – 20 см больше высоты скважины (запас для связки опоры и ростверка). Заливают внутренность скважины бетонным раствором. Штыкуют смесь для удаления пузырьков воздуха. Бетону понадобится 2–3 недели, чтобы затвердеть, после чего переходят к следующему этапу.

Для винтовых и забивных столбов рыть траншеи ненужно. Опорные элементы завинчивают или вбивают грунт по установленным меткам.

Строительство опалубки

Эксперты советуют поднимать ростверк над нулевым уровнем участка, но такая технология значительно усложнит строительство.

Под монолитную ленту выстраивают щитовую опалубку. Для этого можно использовать фанерные листы или сбитые доски. Целесообразно подпереть конструкцию по внешней стороне брусьями, чтобы под массой бетона опалубка не разошлась.

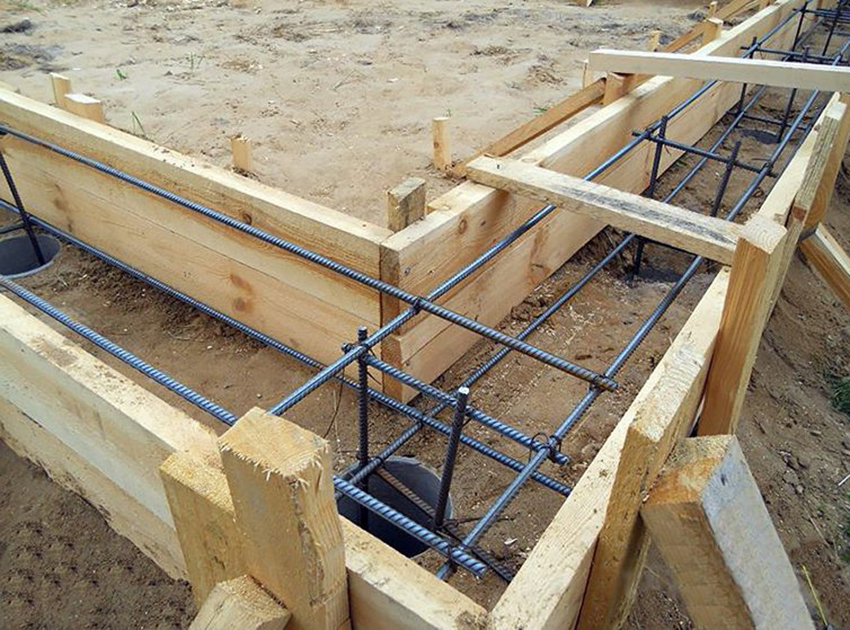

Армирование

Каркас из армированных прутьев добавит прочности фундаменту. Как правило, используют металлопрокат из стали АI – АIII. Жестко связывают армирующий каркас для ростверка с прутьями, которые выступают из поверхности опор.

Заливка бетона

Для ростверка используют бетон прочности не ниже М200. Заливку осуществляют за один раз посредством желобов, чтобы исключить расслаивание бетона от удара при падении с высоты.

Когда материал заполнит внутреннюю часть опалубки, проводят штыковку для удаления пузырьков воздуха. Затем бетон накрывают полиэтиленовой пленкой и оставляют на 3–4 недели до полного затвердевания.

В случае с металлическим ростверком обвязочные изделия приваривают к прутьям, которые были оставлены выступающими из опор. Ростверк из брусьев фиксируют на оголовках столбов, предварительно сделав в металлических пластинах технические отверстия.

Гидроизоляция и вентиляция

Почвенная влага с годами разрушает бетонный фундамент, поэтому принимают меры по гидроизоляции конструктивных элементов. Чтобы защитить опоры перед устройством арматурного каркаса в скважину помещают свернутый в трубу лист рубероида или стеклорубероидного материала.

Чтобы вентилировать пространство между железобетонной конструкцией и землей, в опалубку заделывают отрезки труб небольшого диаметра (20 – 25 см). Для «висячей» ленты устраивать продухи не нужно: вентиляция осуществляются за счет воздушного пространства между грунтом и основанием.

В случае с металлическим ростверком защитой служит обмазочный гидрофобный состав, которым покрывают выступающие над землей части конструкции, особое внимание уделяя сварным швам. Деревянные брусья предварительно пропитывают гидрофобной жидкостью

Теплоизоляция

Роль теплоизолятора для ростверка выполняет пленка на основе пенополиуретана, который одновременно защищает конструкцию и от влаги. Пенный материал наносят на всю поверхность ростверка с помощью специального распылителя после того, как бетон полностью застынет. В качестве альтернативы можно использовать листовой экстрадированный пенополистирол.
