Советы экспертов
Чтобы успешно починить эл. паяльник своими руками, нужно делать это так, как советуют эксперты:
- При перемотке спирали необходимо внимательно следить за тем, чтобы соседние витки располагались на удалении один от другого. Между рядами намотки нужно укладывать слюдяную прокладку.
- При пайке деформированных или неисправных деталей нужно избегать механических нагрузок на шнур. Это надолго сохранит электрический нагреватель.
- Нельзя оставлять включённой надолго спираль паяльника, чтобы избежать замыкания электропроводки при неисправности входящих в него деталей.
- При ремонте нужно использовать регулятор мощности для выбора безопасного режима нагрева жала.
- Если не удалось избежать перегрева прибора и безопасного использования жала, то расплавленное место тщательно изолируют. Выполняют изолентой и кембриком, надетым на повреждённое жало.
Своими руками осуществить ремонт паяльника просто. Для этого нужно разобраться в причинах неисправности, правильно рассчитать мощность электросети для работы.
Как разобрать утюг
Если не работает утюг, первое что предстоит сделать — разобрать его. Это не так просто как кажется — слишком много моделей, каждая из которых может иметь свои «фишки». Причем разные модели одного производителя могут разбираться по-разному. Тем не менее, есть общие принципы и правила:
Снимаете заднюю крышку ручки. Это позволяет добраться до клеммной колодки. При некоторых повреждениях (проблемы со шнуром или выход из строя ТЭНа) этого достаточно и разбирать утюг дальше нет необходимости.
Снимаете кнопки подачи пара, парового удара, разбрызгивателя, терморегулятора. Часто их можно вынуть просто потянув верх. Некоторые снабжены защелками, которые надо поддеть чем-то тонким — подойдет обычная отвертка маленького размера, можно попробовать использовать пилочку для ногтей, полосу пластика (можно отрезать от старой ненужной пластиковой карты).
- Вкручиваете все винты, которые видите.
- Во многих моделях утюгов ручка состоит из двух частей. Верхняя может держаться на одном-двух винтах и защелках. Возможен вариант вообще без винта — только на защелках. Сняв эту часть, получаете доступ к другим винтам, удерживающим корпус.
Процесс разборки утюга не требует применения силы. Если «не идет» надо внимательно посмотреть что и где держит. И не стоит его разбирать сразу до конца — не всегда это необходимо.
Электросхема
Электросхема утюга показана на отпечаток. рис.:
Электросхема утюга с парообразователем
Реле KM и датчик положения SK составляют позиционную защиту. На ее же плате может находиться указатель включения, который в данном случае светодиодный, а не на неонке. Позиционную защиту без вреда для покупательных качеств утюга можно отключать, однако, если указатель светодиодный, то при полном отключении «позиционки» он перестанет работать. Так некомфортно, благодаря этому поломанную позиционную защиту необходимо отключать отчасти (см. дальше).
Числами с индексами показаны очередности прозвонки «горячей» и «холодной» цепей мультиметром: один щуп с зажимом «крокодил» пдоключают к штырьку сетевой вилки, а иным идут по точкам. Сойтись две прозвонки должны на контактах реле KM. А дело все в том, что контакты KM хорошо разомкнутые: при включенном в сеть утюге и замкнутых контактах термостата KM тянет, его контакты замкнуты и через них идет ток в Трубчатый нагреватель. Так необходимо, чтобы любая поломка самой позиционной защиты отключала Трубчатый нагреватель (принцип избыточной безопасности), но неопытного мастера данное обстоятельство может сбить с толку.
Устранение поломки в домашних условиях
Отремонтировать подачу пара своими руками можно только в случае, если неисправность возникла по причине накипи и известкового налета. Серьезные поломки составных частей конструкции утюга исправить самим не получится!
Предлагаем вниманию несколько способов, применив которые можно избавиться от посторонних элементов в водонагревательной системе утюга. Для достижения лучшего результата рекомендуется попробовать их несколько, вплоть до устранения причины, по которой отсутствует подача пара в утюге. Если пар в утюге не появится, придется покупать новый прибор.
Все (за исключением одного — паровой ванны) приведенные ниже способы имеют один и тот же принцип: в резервуар для воды утюга наливается жидкость, он разогревается, затем вручную производится прочистка системы водонагревательных элементов: нужно нажимать на кнопку подачи пара до тех пор, пока жидкость не иссякнет.
Очистка уксусом
Очистить резервуар от накипи и налета можно столовым 9% уксусом, разбавленным в соотношении 1/1 с обычной водой. Такой состав заливается примерно на 1/3 резервуара, после чего прибор подключается к питанию. Необходимо подождать минут 10, затем включить режим глажки с паром и начать активно нажимать клапан подачи пара.
Процедуру нужно проводить над тазиком или иной ёмкостью для сбора воды. Выпускать пар нужно до тех пор, пока уксусный состав в резервуаре не закончится. После чего необходимом вымыть остатки уксуса, для этого в утюг заливается обычная вода и осуществляется подача пара до исчезновения специфического запаха.
Минеральная газированная вода
Принцип очистки утюга от накипи и осадков минеральной водой почти тот же самый, что и в способе очистки уксусом. Единственное — после проведения процедуры интенсивного паровыделения, не нужно промывать водонагревательную систему обычной водой, так как неприятного запаха от используемой минеральной воды не будет.
Данный вариант менее эффективен по сравнению с очисткой уксусом. Он отлично подходит для профилактических процедур, направленных на предотвращение возможных неисправностей.
Лимонная кислота
Нужна маленькая упаковка кислоты, где-то 20-25г, её нужно развести в стакане теплой воды до полного растворения. Затем состав заливается в резервуар на 1/3 объема и утюг оставляют нагреваться на 10 минут, после чего нужно пускать пар до полного расхода жидкости.
После процедуры в утюг нужно залить обычную воду и повторить процесс, чтобы устранить неприятный запах из устройства.
Паровая ванна
Это является скорей дополнительным вариантом, когда не работает отпариватель в утюге после использования указанных выше способов.
Бывает такое, что отверстия на подошве утюга сильно засоряются накипью, с помощью паровой ванны их можно прочистить. Для этого на плиту нужно поставить тару, вроде противеня для выпечки, чтобы в неё помещался утюг. На дно уложить подставки, которые приподнимут утюг над емкостью на несколько миллиметров, для этого можно использовать металлические крышки от стеклянных банок. В емкость заливается вода, ставится утюг и всё это кипятится не более 10 минут.
Добавление в воду столового уксуса (с расчетом 1/3) или лимонной кислоты (до 10г на 250мл) не повредит. После такой очистки утюг нужно парить – проводить стандартную процедуру интенсивного паровыделения, применяемую в способах, описанных выше.
Химические очистители
Почистить резервуар утюга от накипи и известковых осадков можно с помощью специальной жидкости, которую можно купить в хозяйственном магазине. Перед применением нужно обязательно следовать инструкции на упаковке, там будет написано, нужно ли её разбавлять с водой, в каких пропорциях и другие сведения.
Использовать специальные средства дорого, но оно того стоит, если речь идет о ремонте дорогих приборов марок «Филипс», «Редмонд», «Тефаль» и подобных. Принцип очистки такими химическими средствами тот же, что мы описывали ранее: состав заливается в резервуар, устройство нагревается, затем утюг нужно отпаривать – непрерывно подавать пар, пока залитая жидкость не закончится.
Полная разборка утюга. Детали утюга — их название
Для ремонта утюга, обычно необходима полная, подетальная разборка, — если ремонт не заключается в неисправности сетевого шнура.
На фотоснимке фото 1 показана причина неисправности утюга. Контакт терморегулятора фото 1 соединяется проводом с контактом тена фото 2. Соединяющий провод двух контактов — сталистый, по истечению срока эксплуатации провод проржавел и перегорел. Выпуск данной модификации утюга — с прошлого века, подобные утюги соответственно уже не выпускаются.
Припаивание небольшого отрезка провода выполняется с предварительным протравливанием контактов, чтобы затем нанести на контакты паяльное олово и припаять сам провод фото 3.
Причина неисправности утюга установлена и устранена, теперь в кратце ознакомимся с отдельными деталями.
На следующем фотоснимке индикаторной отверткой показана подошва утюга, в которой встроен нагревательный элемент — ТЭН фото 4.
В этом фотоснимке показан ТЭН, установленный и закрепленный на подошве утюга фото 5.

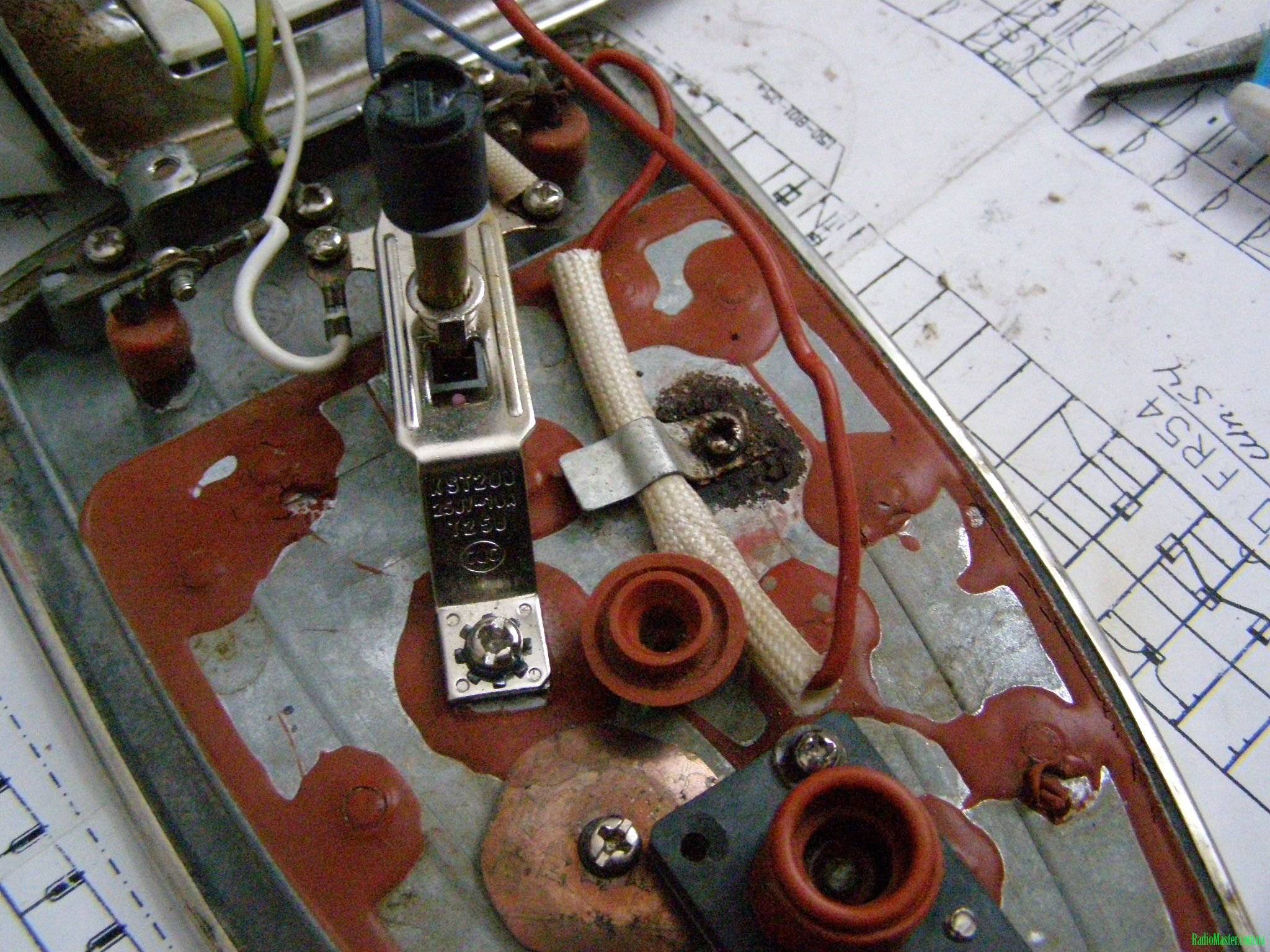

Здесь, дано изображение терморегулятора, при помощи которого, нами устанавливается заданный температурный режим нагрева фото 6.
Контактами терморегулятора осуществляется включение и отключение для предотвращения от перегрева утюга, на фотоснимке указываются контакты терморегулятора фото 7.
Биметаллическая пластина указанная на фотоснимке фото 8, — выполняет функцию подвижного контакта на замыкание и размыкание электрической цепи — по мере нагревания и остывания самой пластины.
Пальцами руки указаны две шины фото 9, к которым подсоединяется сетевой шнур.
Сопротивление спирали утюга

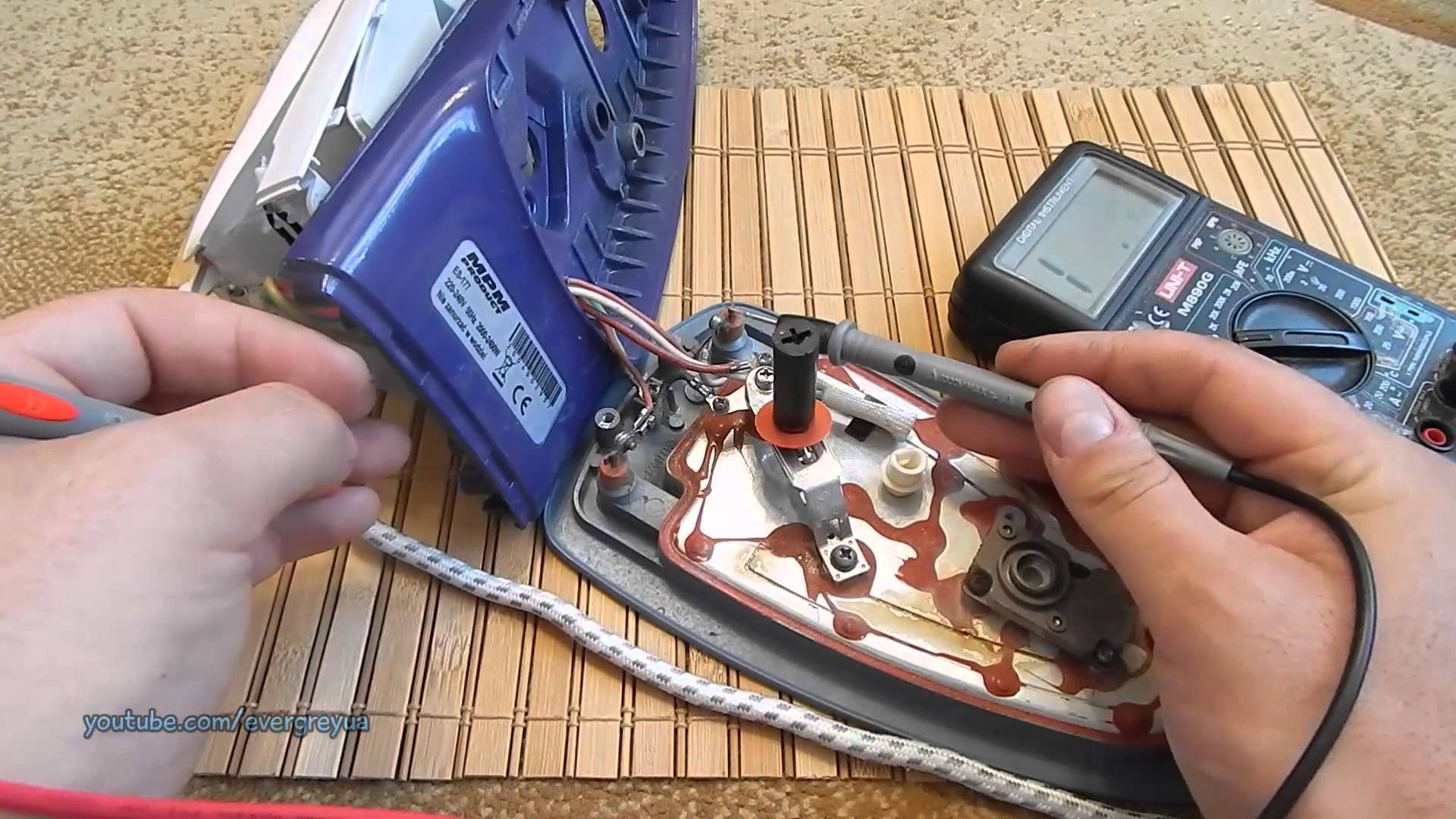

И в этом фотоснимке показано — как именно нужно проводить измерение сопротивления утюга. То-есть, здесь выставляется измерительный прибор в диапазон измерения сопротивления, щупы прибора соединяются с контактами тена, — дисплей прибора в этом примере будет указывать на наличие сопротивления для данного участка.
Значение сопротивления ТЭНа, как мы можем заметить, составляет 48 Ом — что соответствует нормам и дальнейшей эксплуатации утюга. Несмотря на длительный срок эксплуатации, некоторые электроприборы можно починить без особых усилий — как для данного примера.
Общее устройство
Так как производят утюги очень многоразличных фирм, они немного отличаются — формой, скоростью нагрева, качеством запчастей и т.д. Но вот общее устройство остается одинаковым. Имеется:
- Подошва со встроенным в нее ТЭНом. Если есть функция отпаривателя, в подошве есть некоторое количество отверстий для выхода пара.
- Термостат с ручкой, который позволяет выставлять требуемую температуру нагрева подошвы.
- Емкость/резервуар для воды, которая используется при отпаривании.
- Есть сопло для разбрызгивания воды, принудительного выхода пара. Есть также регулятор интенсивности подачи пара. С его помощью выставляется частота автоматической подачи испаренной воды.
- Подключается к сети утюг при помощи электрического шнура, который крепится к контактной колодке, расположенной в тыльной части под пластиковой крышкой.
Общее устройство электроутюга
После того, как вы в общих чертах ознакомились с тем, что где находится, можно начинать ремонт утюга своими руками.
Проверяем самое простое
Часто утюг не работает из-за проблем со шнуром. При эксплуатации он часто сгибается, в местах сгиба повреждается изоляция, могут даже появляться искры. Потому первый шаг при самостоятельном ремонте утюга — осмотр и прозвонка шнура. Для прозвонки нужен будет мультиметр (как с ним работать читайте тут).
Разобрать утюг — это самое начало
Проверка электрошнура
Иногда, чтобы удостовериться что проблема в шнуре, можно включить утюг в сеть. Если все исправно, загорается индикаторная лампа. Обычно это зеленый светодиод. По тому, горит он постоянно или периодически гаснет и будем отслеживать состояние шнура
Его крутим и изгибаем, обращая внимание на состояние сигнальной лампочки. Если она мигает, значит сетевой шнур действительно виноват. Его лучше заменить, но, при желании, можно найти проблемное место (часто оно визуально легко определяется) и исправить ситуацию
Его лучше заменить, но, при желании, можно найти проблемное место (часто оно визуально легко определяется) и исправить ситуацию.
Характерные проблемы со шнуром для утюга
Если это проблемы с изоляцией, а сам проводник целый, используя изоленту устраняют неисправность. Если повреждены провода, их разрезают, соединяют по-новому при помощи пайки, место соединения изолируют. Этот ремонт — временная мера, так как вскоре снова появятся проблемы — недалеко от «отреставрированного» места. Потому шнур все-таки лучше заменить.
Клеммы и контакты
Если внешних повреждений шнура нет, а он не работает, придется разобрать утюг. На первом этапе сложностей обычно не бывают — сзади есть один болт. Это, пожалуй, единственный крепеж, который не удается спрятать. Откручиваем его, снимаем крышку.
Снять заднюю крышку обычно труда не составляет — один болт
Под задней крышкой скрывается клеммная колодка, к которой подходят провода от терморегулятора и ТЭНа, с другой подключается наш сетевой шнур. Клеммная колодка может выглядеть по-разному. У некоторых производителей как у Bosch) она спрятана под пластиковой крышкой. Крышку надо снять. Как к ней подобраться — зависит от модели. Иногда достаточно просто поддеть и потянуть иногда приходится снимать какие-то детали
Важно — добраться до контактов

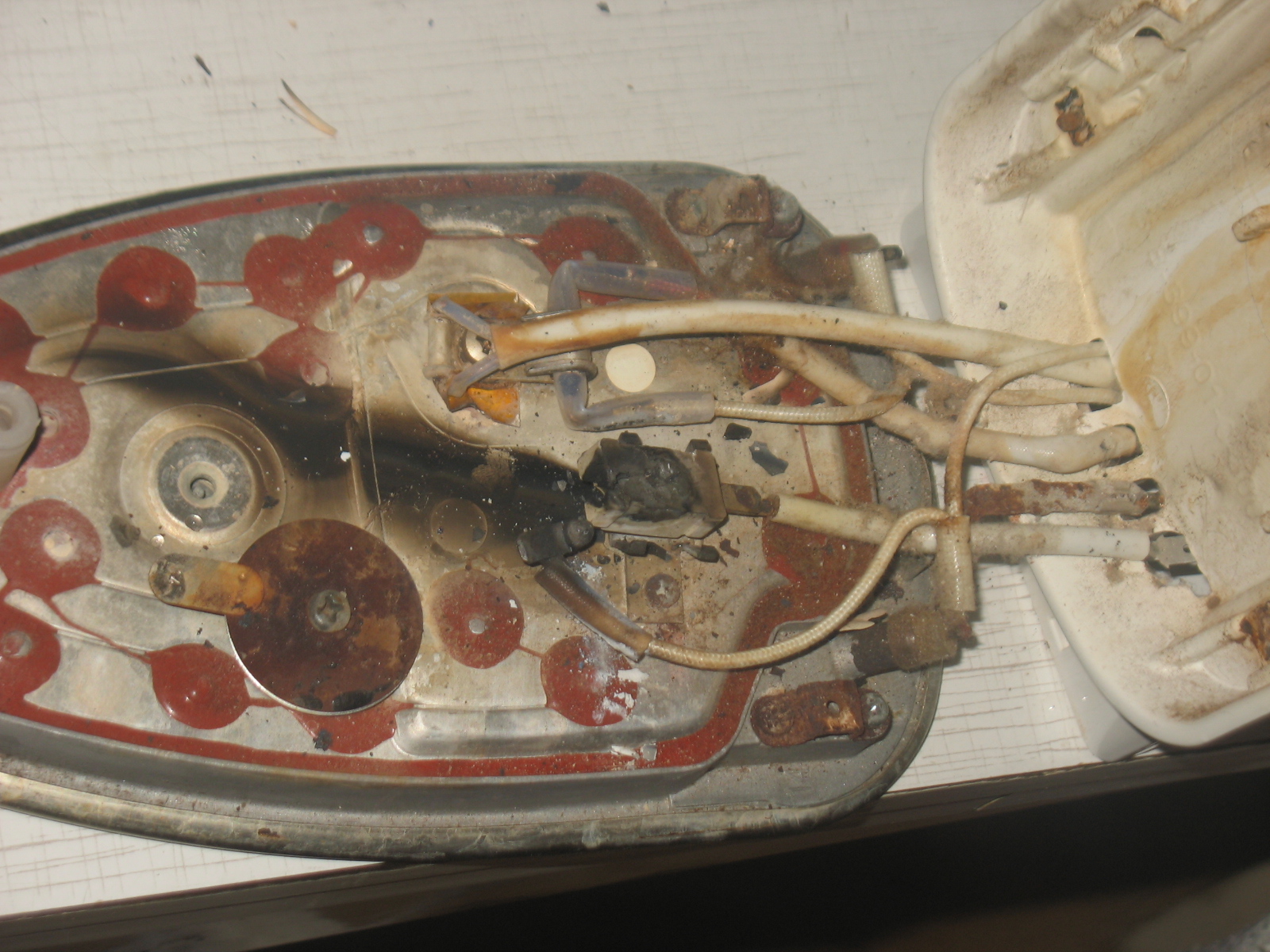

Из-за перегрева может оплавиться колодка или шнур
Часто причина того, что не греется утюг скрыта не в ТЭНе, а в том, что засорились или окислились контакты. Иногда на контакты попадает вода (протекает емкость), иногда там спекается пыль, иногда просто ослабел контакт. Если есть одна из таких проблем — устраняйте ее. Возможно, ремонт утюга своими руками на этом закончится.
Проверка шнура на целостность проводов
Если контакты нормальные, чистые, прозваниваем шнур на целостность проводов. Берем тестер/мультиметр, ставим в режим прозвонки. Одним щупом прикасаемся к штырьку шнура, вторым «перебираем» провода на клеммной колодке. Если провод целый, одна из пар должна «зазвенеть» — вы должны услышать звуковой сигнал.
Прозвонка шнура утюга
Шнур утюга — трехпроводный, к штырькам шнура идет два провода, а третий — зеленого или желто-зеленого цвета — заземление. На вилке утюга это металлическая пластинка. Прикоснувшись к ней и зеленому проводу на колодке, вы должны услышать «писк» мультиметра. Если хоть один провод «не звонится», шнур меняем.
Как разобрать утюг
Если не работает утюг, первое что предстоит сделать — разобрать его. Это не так просто как кажется — слишком много моделей, каждая из которых может иметь свои «фишки». Причем разные модели одного производителя могут разбираться по-разному. Тем не менее, есть общие принципы и правила:
- Снимаете заднюю крышку ручки. Это позволяет добраться до клеммной колодки. При некоторых повреждениях (проблемы со шнуром или выход из строя ТЭНа) этого достаточно и разбирать утюг дальше нет необходимости.
Далеко не все очевидно
Процесс разборки утюга не требует применения силы. Если «не идет» надо внимательно посмотреть что и где держит. И не стоит его разбирать сразу до конца — не всегда это необходимо.
Электрическая схема подключения утюга к сети
На этой схеме показано как подключается утюг в сеть (два варианта). Буквами П и Т соответственно обозначены предохранитель и терморегулятор (ручка температуры). Согласно схеме, причиной отказа нагревать подошву утюга может стать сам ТЭН (нагревательный элемент), предохранитель и термостат. Ну и, конечно же, шнур, о котором говорилось выше.
Правда нужно заметить, что у современных паровых утюгов есть еще одна защита. Это реле вертикального положения утюга. Если утюг стоит длительное время в вертикальном положение или упал, то срабатывает реле, выключающее его от сети.
Вот так довольно сложно устроен современный утюг и хотя причин его поломки всего три, максимум пять, исправить своими руками можно только одну – внутренний обрыв одной сетевого шнура. И то, для этого потребуется тестер и специальная отвертка.
Что такое утюг?
Что же это такое? Даже если начинать рассматривать старые модели, то можно выделить следующие компоненты:
- Корпус со встроенным регулятором.
- Основание (подошва).
- Спиральный элемент.
- Электрические схемы и соединения.
Классический прибор имеет две съемные детали — это подошва и задняя стенка.
В каком из мест могут возникнуть проблемы? Основные неисправности связаны и кабелем устройства. Для определения такой неполадки нужно использовать мультиметр.
Важно! Не рекомендуем использовать малоизвестные тестеры из Китая. Повращайте и понажимайте на элементы, оцените работоспособность

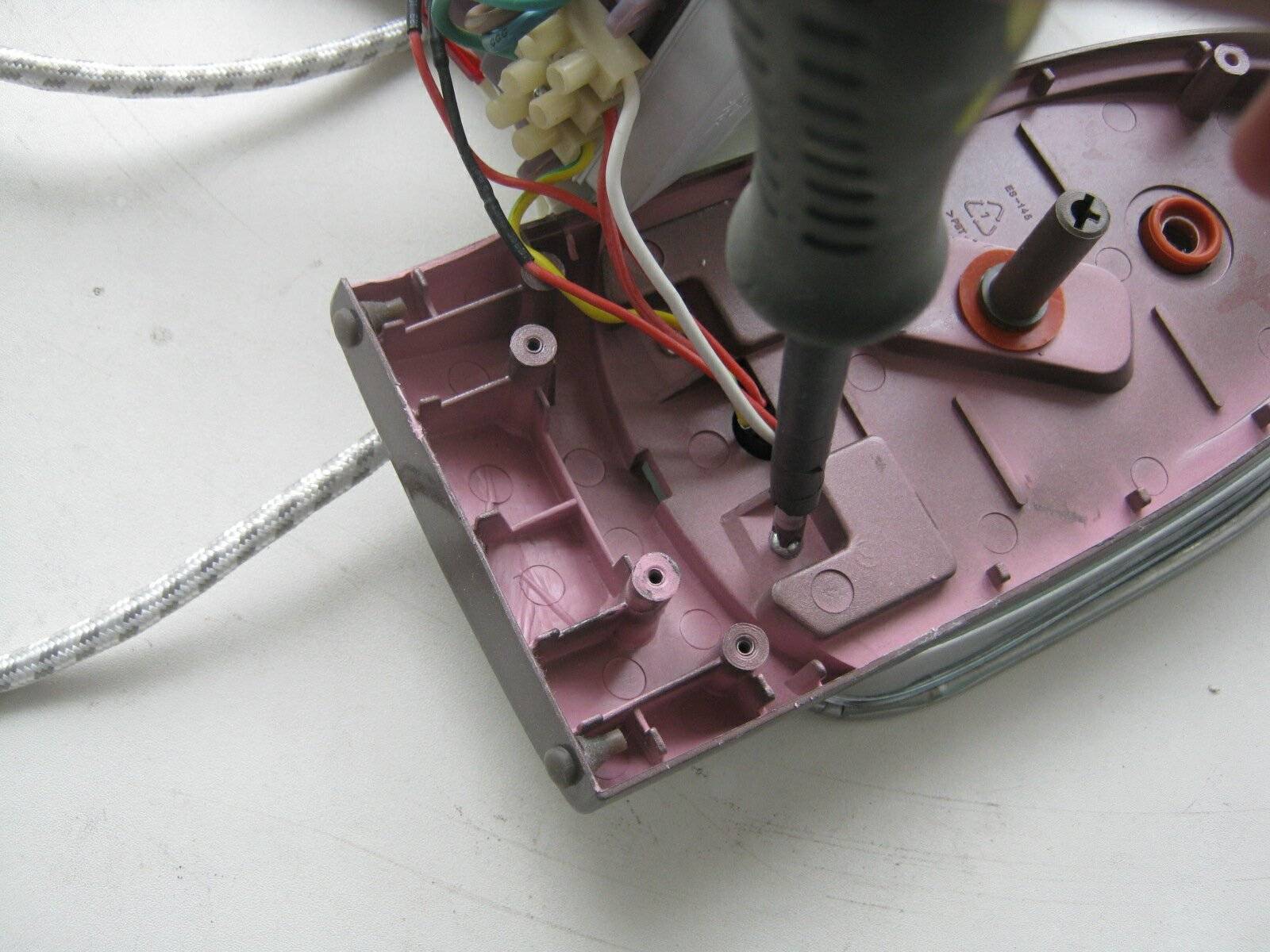

Выкрутите фиксирующие элементы и получите доступ к нагревательному элементу устройства
Современные модели оснащаются следующими компонентами:
Выкрутите фиксирующие элементы и получите доступ к нагревательному элементу устройства. Современные модели оснащаются следующими компонентами:
Повращайте и понажимайте на элементы, оцените работоспособность. Выкрутите фиксирующие элементы и получите доступ к нагревательному элементу устройства. Современные модели оснащаются следующими компонентами:
- Емкость для жидкости.
- Разбрызгиватель этой самой жидкости.
Резервуар в разных моделях может располагаться на разных местах. Второй же компонент расположен на “носу” утюга. Принцип работы устройства выглядит следующим образом:
- Подошва доходит до определенной температуры.
- Происходит автоматическая подача воды.
- Вода превращается в пар и вбрасывается нажатием специальной клавиши.
Если с общими принципами все понятно, то следует разобраться в том, как починить утюг своими руками, а также выделить основные виды поломок. Кроме того узнайте, как почистить утюг в домашних условиях от нагара.
Как разобрать утюг: бережное обращение с прибором и его потенциальный ремонт
Устройство современных утюгов
Есть множество производителей утюгов, однако конструктивно все модели отличаются мало. Форма, качество и количество запчастей, скорость нагрева у приборов может быть различным, но все они имеют в составе одинаковые узлы. Это:
- Емкость для воды, предназначенной для отпаривания.
- Корпус, изготовленный из жаростойкой пластмассы, имеющий теплоизолирующую прокладку.
- Подошва, в которую встроен ТЭН. Эта рабочая поверхность имеет отверстия для выхода пара.
- Регулятор силы автоматической подачи пара.
- Сопло для выхода воды/пара.
- Термостат, позволяющий выбрать нужную температуру нагрева подошвы прибора.
- Электрический шнур для подключения к сети.
Если в устройстве этого вида бытовой техники нет ничего сложного, то в задаче под названием «как разобрать утюг» загадок и препятствий на пути мастера возникает великое множество. Благодарить за это приходится производителей, которые крайне негативно относятся к самодеятельности хозяев.
Виды электрических приборов
Это самая распространенная бытовая техника, поэтому и с поломками ее хозяева сталкиваются довольно часто. Утюги бывают трех типов.
Приборы с отпаривателями — золотая середина, именно этим и объясняется их популярность. Ремонт таких устройств не слишком сложен, главное — «докопаться до истины» — найти виноватых в поломке.
Виды неполадок и их причины
Перед тем как разобрать утюг, не мешает познакомиться со списком более распространенных неисправностей, и с их возможными провокаторами.
Заранее узнав, какой узел можно обвинить в неполадке, есть шанс провести ремонт быстро и качественно, однако далеко не всегда данная операция заканчивается успехом.
Что потребуется для работы?
Чтобы не отвлекаться на поиски всего необходимого для работы, нужно заранее собрать около утюга целый набор различных инструментов и материалов. Для разборки и ремонта с большой долей вероятности понадобится:
- изолента или термоусадочные трубки;
- карандаш (грифель);
- мультиметр (тестер);
- наждачная бумага (малой зернистости);
- ножницы;
- отвертки — обычные и крестовые;
- паяльник;
- пластиковая (старая) карта либо широкий нож (для открывания защелок);
- плоскогубцы (утконосы, «утиночки»).
Собрав все материалы, можно приступать к медленной и аккуратной разборке агрегата.
Как разобрать утюг?
Маленькие габариты бытового прибора в этом случае большой недостаток, а не достоинство: все крепежи «спрятаны» в тех местах, куда труднее всего добраться. Еще одна трудность — защелки креплений, изготовленные из пластика, их довольно легко повредить, поэтому требуется максимальная внимательность и аккуратность.
Приборы Бош, Браун, Филипс
Порядок разборки этих утюгов одинаков, так как конструкции очень похожи. Разборку мини-агрегатов осуществляют по типичной схеме.
Утюги Скарлет, Ровента
В этом случае алгоритм действий несколько отличается, поэтому действуют иным образом.
Закончив с последним этапом, приступают к поиску поломки. Самое главное при разборке прибора — аккуратность и плавность действий. Ни в коем случае нельзя тянуть рычажки, ручки и кнопки изо всей силы. Если что-то где-то упирается, то сначала необходимо исследовать все возможные препятствия, а потом отжать либо открутить их. Особо трепетного отношения требуют коварные защелки, так как эти хлипкие конструкции ломаются «с удовольствием» — элементарно и быстро.
Проверка элементов
Есть неисправности простые и сложные, с первыми можно справиться самостоятельно, вторые устранить уже не так легко.
Плавкий предохранитель
Он находится рядом с терморегулятором. Термопредохранитель оберегает подошву от серьезного перегрева. На небольшой прибор надевают защитную трубку. Она чаще имеет белый цвет. Проверка предохранителя — прозвон его контактов. Тестировать можно напрямую, сдвинув предохраняющую трубку, либо найдя контакты в цепи.
Если дело в термопредохранителе, то его выпаивают, отправляются в магазин, взяв его с собой, и покупают аналогичный прибор. Затем устанавливают его на прежнее место. Исключение из схемы предохранителя — большая ошибка, так как он способен уберечь дом от пожара.
Что такое утюг?
Что же это такое? Даже если начинать рассматривать старые модели, то можно выделить следующие компоненты:
- Корпус со встроенным регулятором.
- Основание (подошва).
- Спиральный элемент.
- Электрические схемы и соединения.
Классический прибор имеет две съемные детали — это подошва и задняя стенка.
В каком из мест могут возникнуть проблемы? Основные неисправности связаны и кабелем устройства. Для определения такой неполадки нужно использовать мультиметр.
Важно! Не рекомендуем использовать малоизвестные тестеры из Китая. Повращайте и понажимайте на элементы, оцените работоспособность. Выкрутите фиксирующие элементы и получите доступ к нагревательному элементу устройства
Современные модели оснащаются следующими компонентами:
Выкрутите фиксирующие элементы и получите доступ к нагревательному элементу устройства. Современные модели оснащаются следующими компонентами:
Повращайте и понажимайте на элементы, оцените работоспособность. Выкрутите фиксирующие элементы и получите доступ к нагревательному элементу устройства. Современные модели оснащаются следующими компонентами:
- Емкость для жидкости.
- Разбрызгиватель этой самой жидкости.
Резервуар в разных моделях может располагаться на разных местах. Второй же компонент расположен на “носу” утюга. Принцип работы устройства выглядит следующим образом:
- Подошва доходит до определенной температуры.
- Происходит автоматическая подача воды.
- Вода превращается в пар и вбрасывается нажатием специальной клавиши.
Если с общими принципами все понятно, то следует разобраться в том, как починить утюг своими руками, а также выделить основные виды поломок. Кроме того узнайте, как почистить утюг в домашних условиях от нагара.
Термозащита
Термопредохранитель (термичка) срабатывает, если температура подошвы утюга превышает 240 градусов или ток через ТЭН некое заданное значение. Т.е., термопредохранитель взамен негодного нужно подбирать также и по току в зависимости от мощности утюга:
- 2200 Вт – 25 А.
- 1500 Вт – 16 А.
- 1000 Вт – 10 А.
- 600 Вт – 6,3 А.
Избыточность термички по току нужна, т.к. 220 В это действующее (эффективное) значение сетевого напряжения; амплитудное равно 220 В х 1,4 = 308 В. Длительность полупериода частоты 50 Гц 10 мс, а время срабатывания термички 4-5 мс. Вдруг напряжение сети прыгнет до предельно допустимого значения 245 В, термопредохранитель на рабочий ток ТЭНа может сгореть в совершенно исправном утюге.
Термозащитные устройства утюгов
Термопредохранители бывают одноразовыми (поз. 1 на рис.), восстанавливаемыми, поз. 2, и самовосстанавливающимися, поз. 3. Первые сгорают и устанавливаться должны обязательно в диэлектрическом термостойком рукаве (обычно из стеклоткани), иначе весьма вероятен пробой напряжения сети на подошву. В восстанавливаемом термопредохранителе предварительно напряженная биметаллическая пластина «перещелкивается» и размыкает контакты. Для восстановления ее нужно через имеющееся в контакте окошко отжать до обратного щелчка чем-то острым. Самовосстанавливающаяся термозащита вернется в исходное состояние, если утюг отключить от сети и дать ему полностью остыть. Самовосстанавливающиеся термички конструктивно объединяются с терморегулятором (см. ниже) и всегда дополняются токовым предохранителем.
Инструмент
Чтобы удачно отремонтировать утюг, давайте подготовим сначала кой-какой рукодельный инструмент; большое количество времени это не занимает и значительных затрат не попросит:
- 2-4 отжимника для крышек;
- отжимник для скрытых защелок;
- не дорогой светодиодный фонарик (именно светодиодный) и лупу;
- полоску замши, пилку для ногтей, спирт;
- или, взамен п. 4 – ластик карандашный, ластик чернильный, кусочек чистой тряпочки, спирт.
Отжимники
Вскрытие верхней крышки утюга столовым ножиком
Отжимник для крышек выполняется из верхнего, самого крепкого слоя бамбука размерами и толщиной с палочку от мороженого; один его конец срезается на клин. Крышки на корпусе утюгов нередко устанавливают на щеколды без фиксации. В гарантийном центре такую крышку сжимают особыми клещами и вынимают. Чтобы снять ее кустарным способом, крышку необходимо поддеть: зубья защелок без фиксации скошены с двух сторон и выходят из пазов неповрежденными. Но вскрывать крышки на тугих защелках столовым ножиком или широкой отверткой, как на рис. с правой стороны, не нужно: сталь оставит на пластике следы. Надёжность слоя поверхности бамбука на изгиб больше, чем у пластиков, а на сдвиг ниже. Благодаря этому бамбуковый отжимник правильно поддетую крышку снимет, но, может быть, с поверхности помнется сам, не повреждая пластик. Если же крышка не поддета неверно и не поддается, бамбуковый отжимник поломается, не повредив утюга. Работают бамбуковыми отжимниками попарно, поддевая деталь с 2-х сторон.
Хороший тонкий отжимник для фиксируемых защелок выходит из срезанной на клин пластиковой мешалки для кофе, которые предоставляют кофейные автоматы. Отжимник из мешалки проходит в любую щель и бережно отводит усы защелок с фиксацией, не царапая и не ломая ни их, ни детали корпуса.
Фонарик и лупа
Недорогие мини-фонарики на светоизлучающих диодах дают очень жёсткий свет с резкими тенями. В этом случае это положительное качество: такой свет глубоко попадает в тонкие щели, и под лупой можно рассмотреть, что там держит деталь. Для этого сначала поддевают крышку, которую непонятно как снимать, бамбуковыми отжимниками, подсвечивают и разглядывают, что там держит.
Как управляться с защелками
Прекраснее всего, разумеется, найти схему разборки утюга этой модели, но попробуйте-ка! И стандартных схем размещения тайных запоров тоже не ищите: они бывают разнообразными у одной и такой же модели одного и того же производителя. Читали в инструкциях: «Изготовитель оставляет за собой право вносить в конструкцию изменения, не которые влияют на трудоспособность изделия»? Т.е., при разборке утюга спрятанные соединения быстрее всего нужно будет искать самому.
Нужно сказать, западные фирмы поэтапно отходят от принципа: «Сам чинить хочешь? Что ж, ломай и новый приобретай!» Но азиаты храбро за него держатся. Напр., если ваш утюг китайский, то носовой крепежный винт (см. дальше) быстрее всего окажется не под крышкой заливочной горловины, а… под кнопками водоподачи и пара!
Спрятанные щеколды в кнопках утюга
Подсветим, посмотрим. Видите обведенное зеленым на рис? Так вот, это не защелка, а скользящий шип в пазу. Щеколды с другой стороны кнопок. Чтобы кнопки снять и разобрать утюг, необходимо:
- Подать кнопку вперед.
- Вставить сзади нее отжимник из мешалки.
- Отжать защелку.
- Не вынимая отжимника, поднять кнопку вверх до конца. Обязан быть слышен слабый щелчок зуба щеколды, вышедшего из паза.
- Удерживая кнопку, чтобы не упала, вытянуть отжимник.
- Продолжая удерживать кнопку, подать ее вперед с уклоном, чтобы скользящий шип вывернулся из паза.
- Сделать то же самое со второй кнопкой.
Фасонный крепеж
Винты в утюгах западных изготовителей очень часто или традиционные с крестовым шлицем или под шестигранник. Приобретать для последних спецотвертку с набором бит для разового ремонта нет смысла: винт с шестигранным шлицем просто отворачивается плоской отверткой с тонким жалом подходящей ширины. Ею же можно отворачивать винты со шлицом трилистник, которые сильно любят китайцы, (с правой стороны на рис.), однако без крепкого нажима: боковое усилие при этом создается внушительное и винт в резьбе может просто заклинить. Если винт сидит туго, его срывают серией очень маленьких рывков, переставляя отвертку в иные пары пазов.
Фасонные винты
Труднее всего будет отвернуть винт со шлицом TORXX (с правой стороны на рис.): ножницы или пинцет его возьмут, только если винт болтается в резьбе. Комфортнее всего винты TORXX отворачивать без спецключа малыми плоскогубцами-утконосами; можно и кусачками, но тогда на перемычке шлица останутся вмятинки. Винту от них не будет ничего, но специалист, ни с того ни с сего к нему попадет этот утюг, накинет на ремонт за предыдущий неопытный доступ.
Соль и газета
В каких случаях полезны: следы от пригоревшей ткани или грязь (после такой обработки подошва должна засиять).
Что сделать: постелить на ровный стол или любую другую поверхность газету или любую другую бумагу; рассыпать на газету соль, погладить её горячим (холодным дольше и сложнее) утюгом до того момента, когда она потемнеет и начнёт слипаться; если при таком состоянии соли подошва остаётся грязной, подсыпать ещё чистой соли.
Ограничения: нельзя чистить антипригарное и тефлоновое покрытие; такое абразивное вещество, как соль, нельзя использовать с теми материалами, которые легко поцарапать (например, нельзя использовать с тефлоновой подошвой). Это способ очистки, который раньше был основным; не рекомендуем его использовать для чистки современного утюга.
Утюг включается, но не греет
Если утюг включается (горит индикатор), но не нагревается, значит, ток на прибор подаётся. Причиной поломки может быть сгоревший ТЭН или терморегулятор. Чтобы определить неисправность, нужно исследовать оба элемента.
Проверяем исправность ТЭНа
Как правило, к выводам нагревательного элемента подключаются индикаторы нагрева. Поэтому если лампочка продолжает гореть, а подошва остаётся холодной, причиной неисправности может быть перегоревший ТЭН. Элемент обычно наглухо вмонтирован в подошву и не подлежит замене.
Для проверки нагревателя необходимо проверить его контакты мультиметром. Если сопротивление будет отсутствовать, можно сделать вывод о неисправность детали.
Проверяем исправность терморегулятора
Если утюг не нагревается, а лампочка горит, проблема может крыться в неисправном терморегуляторе. Чтобы добраться до этого узла, прибор необходимо разобрать полностью.
Сняв корпус, необходимо визуально оценить состояние контактов и соединений на предмет обрывов и окисления. Если видны внешние повреждения, необходимо их зачистить мелкозернистой наждачной бумагой. Если нет – определить работоспособность детали, замерив сопротивление, или проверив напряжение отвёрткой с индикатором, последовательно прижимая её к контактам
Как правило, в моделях известных производителей термопредохранитель встраивается в разрыв контактов ТЭНа с одной стороны, а терморегулятор – в разрыв с другой. Например, если не включается утюг Philips, может быть неисправен один из перечисленных элементов. Сопротивление между контактами ТЭНа при этом будет отсутствовать. Соответственно, для обнаружения истинной причины неисправности необходимо прозвонить каждый участок, начав с предохранителя (вероятность, обнаружить сгоревший терморегулятор при исправном защитном элементе крайне низка).
