Приступаем к ремонту
Для ремонта нам потребуется прямая и крестовая отвертки. Желательно иметь под рукой мультиметр, нож, пассатижи:
- Обрыв провода — простейшая поломка утюга, вследствие чего на утюг не подается напряжение и тэн не греет. В данном случае требуется определить место обрыва. Часто это происходит в местах перегиба, в основном на входе в утюг.
После определения данной поломки вскрываем ножом изоляцию провода, зачищаем провод с обеих сторон и скручиваем, не забываем изолировать провода, — это обеспечит вас от поражения электрическим током, а также от короткого замыкания в утюге.
Конструкция терморегулятора достаточно простая. Он состоит из биметаллической пластины (которая при нагревании выгибается и размыкает контакты) и пары контактов, все это может быть заключено в корпус. В холодном состоянии контакты должны быть замкнуты, и сопротивление терморегулятора должно быть равно нулю. Это легко проверить с помощью мультиметра.
Также контакты должны легко расходиться. Если этого не происходит, то они, значит, подгорели. Требуется рассоединить их и зачистить наждачкой нулевкой или мелким надфилем. В случае если утюг не слушается регулятора, то требуется заменить терморегулятор, так как это механическая поломка и ремонт дороже и менее качествен, чем замена утюга на новый.
Осмотр контактов терморегулятора
2. Проверка тэна. (ТЭН — трубчатый электронагреватель). Зачастую если ТЭН не греет, то требуется, в первую очередь, прозвонить его с помощью мультиметра. Исправный ТЭН имеет сопротивление несколько десятков Омв зависимости от мощности утюга.
Диагностика нагревательного элемента
Нерабочий будет иметь сопротивление равное бесконечности. В случае перегорания ТЭНа требуется его замена, если это возможно, либо утюг более вообще будет работоспособен.
3. Если лампа горит, а тэн не работает, может быть еще пробой термопредохранителя. В таком случае требуется его замена. При замене желательно брать точно такой же или на большую температуру. Он устанавливается с помощью зажимов, так как при такой температуре пайка не эффективна.
4. Если же плохо работает отпариватель или система распыления, то требуется ее прочистить. Для этого следует приготовить раствор из воды и уксуса в соотношении 1 литр на 200 грамм уксуса. Также можно купить специальные растворы для очистки накипи.
Сняв верхнюю планку утюга можно увидеть два насоса (тот, что слева — для отпаривания). Внимательно осмотрите насос на предмет присутствия на нём налета
Для этого вливаем раствор в широкую емкость, устанавливаем утюг в данное положение, подошвой в воду, но чтобы вода не попадала во внутрь. Нагреваем воду до кипения, оставляем до охлаждения, повторяем данную процедуру 3-5 раз. Исходя из опыта должно хватить. Также может не работать кнопка подачи пара или разбрызгивателя, — в таком случае ее требуется заменить.
5. Также может просто напросто перегореть предохранитель, устанавливаемый в некоторых моделях утюгов. В народе предлагают просто его замкнуть, но в таких случаях утюг будет работать без защиты, так что рекомендуют заменить на точно такой же.
Возможно, Вас также заинтересует статья, ремонт блендера своими руками.
О том, что делать, если не греет микроволновка, читайте здесь.
А в этой статье Вы можете узнать, как выбрать гладильную доску.
Разборка утюга Vitek 1203 — На все руки мастер! — Полезное и Интересное
Зачастую многие думают, что ремонт бытовой техники – не слишком сложная работа и относить свои сломавшиеся электроприборы мастерам совершенно не стоит. Мы не станем поддерживать ни это мнение, ни обратное, а просто немного поможем тем, кто желает произвести ремонт утюга своими руками.
Фото 1
Итак, перед нами утюг Vitek 1203, разборка которого сводит с ума практически всех, кто с данной процедурой сталкивается впервые. Достаточно обратиться к различным поисковым системам Всемирной Сети с запросом «как разобрать утюг Vitek 1203» — и станет понятно, что его, наверно, легче отремонтировать, чем добраться до тех деталей, которые скрывает симпатичный пластиковый корпус.
Фото 2
Трудности начинаются сразу же, как только поворачиваешь данного «Витька» задней крышкой к себе – дело в том, что шурупы в ней не обычные, они имеют звездообразные шлицы, причём трёхконечные, а не шестиконечные, к которым многие мастера уже привыкли.
Фото 3

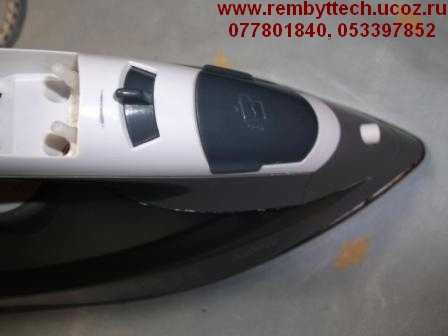

На «Фото 3» достаточно хорошо видно описываемое чудо «разработок NASA», которое при первом откручивании обычной отвёртке «откажет» напрочь. Соответственно, необходимо приобретать специальный инструмент, стоимость которого будет выше, чем работа ребят из ближайшего сервисного центра или, тем более, «частника».
Если же интерес к проверке своих способностей не иссякнет при описанных трудностях, то, прикупив необходимый инструмент, можно двинуться дальше.
Фото 4
Отвернув заднюю крышку, нужно немного её отодвинуть, после чего, аккуратно вытягивая шнур вилки, вытащить слот, в котором спрятан диод – индикатор включения утюга.
Фото 5
Справившись с данной задачей, «домашний мастер» увидит картину, показанную на «Фото 5», но без изолирующей ленты (поделиться своим опытом мы решили уже при сборке утюга, закончив его ремонт), после чего нужно отвернуть зажим шнура и винты крепления гидро-резервуара — они обведены кружками.
Фото 6

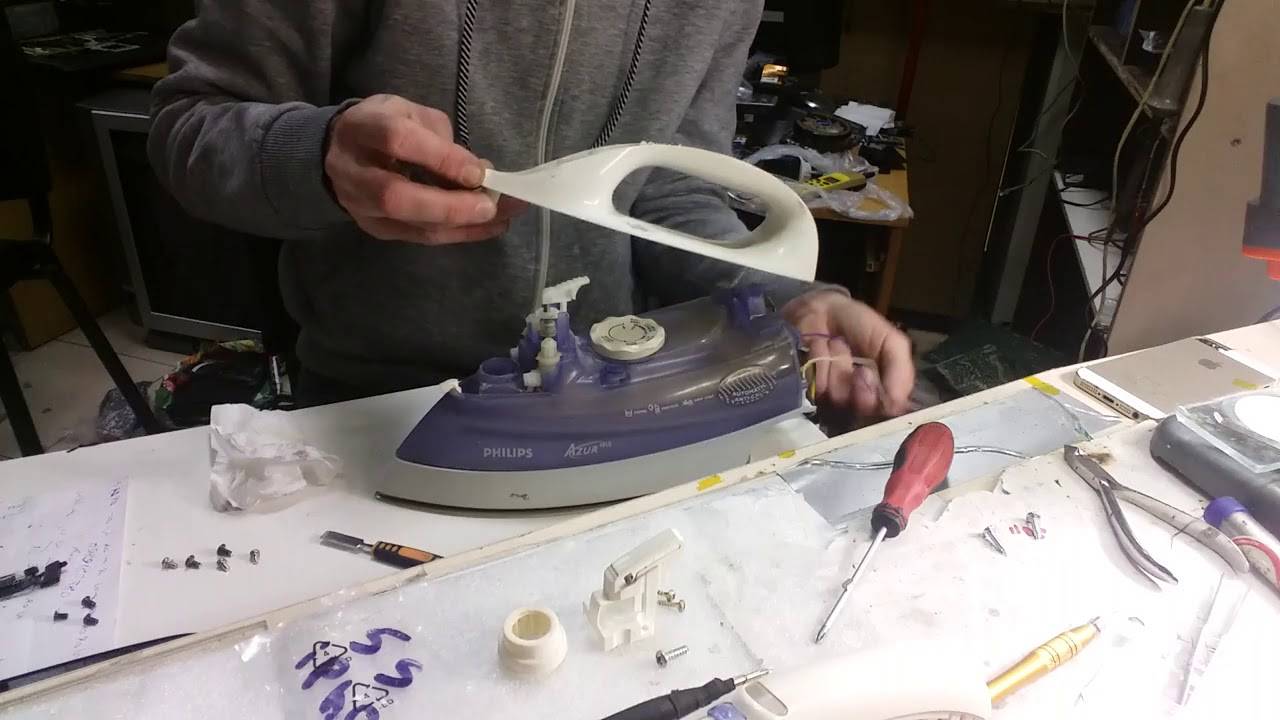

Затем необходимо снять ручку утюга, для чего принимаемся за демонтаж кнопок распылителя пара: нужно нажать на переднюю часть кнопки (белая стрелка, Фото 6) и, поддев тонкой отвёрткой заднюю часть (красная стрелка, Фото 6), вытащить деталь.
Фото 7
Отвернув винты, скрывавшиеся под кнопками, можно попробовать снять ручку, но не получится ничего — тут и начинается головоломка…
Фото 8
Можно догадаться, что следующий шуруп под заливной крышкой…,
Фото 9
…, но, открыв её, не следует пытаться отвернуть то, что предстанет перед взглядом «домашнего мастера» — это не крутится, это поршень парораспылителя.
Фото 10
А вот если снять крышечку заливного отверстия…,
Фото 11
…то можно увидеть тот потайной шуруп, который остаётся загадкой для многих мастеров, не сталкивавшихся доселе с разборкой утюга Vitek 1203 – чаще всего попытка починить данного представителя бытовой техники заканчивается именно на этом «самом интересном месте».
Фото 12
Сняв ручку утюга, можно приняться за демонтаж крышки терморегулятора, аккуратно поддев её тонкой отвёрткой с трёх сторон.
Фото 13
Затем следует вытащить удлинитель, соединяющий демонтированную крышечку и сам терморегулятор (красная стрелка, «Фото 13»).
Фото 14
Теперь следует открутить винт (белая стрелка, Фото 14) и вытащить пружинку (красная стрелка, Фото 14), после чего можно приняться за переднюю часть утюга.
Фото 15
Следующими действиями будут: отворачивание шурупа «Б», демонтаж проставки «А» толкателей кнопок парораспылителя и снятие уплотнителя «В» заливного отверстия водяного бачка.
Фото 16
Трубопровод, установленный в специальный паз, необходимо вытащить из него.
Фото 17
Проделав вышеописанное, легче добраться до винтов крепления «носика» утюга, которые предстоит открутить.
Фото 18
Это позволит потом снять весь гидрорезервуар.
Фото 19
Отвинтив переднюю часть утюга, можно откинуть его «носик» в сторону и приподнять пластиковый корпус. Снять его полностью можно, если отсоединить внизу шлангочку, прикреплённую к крышке подошвы утюга.
Фото 20
Заключительный шаг разборки: отвинчивание трёх шурупов, которые крепят крышку подошвы.
Фото 21
Фото 22
Конечно, то, что показано на «Фото 21» и «Фото 22» можно встретить редко, но в данном случае было именно так, причём описываемый опыт ещё раз доказал, что незнающий человек не только устанет разбирать утюг Vitek 1203, но и невольно поверит в общепринятое мнение, которое гласит, что «Витёк» — одноразовый прибор.
И действительно, в Тирасполе ремонт утюгов данной фирмы именитые сервисные центры практически не производят, почём зря. Данные утюги имеют вполне качественные детали, которые выходят из строя не чаще, чем у других производителей. Впрочем, и не реже.
Фото 23
Распространённые причины вытекания воды из утюга
Течь вода из утюга может при поломке клапана прибора или неправильной эксплуатации прибора.
Сломанный клапан
Вода из резервуара для воды подаётся на внутреннюю поверхность подошвы. В корпус встроен регулятор для пара. Им можно регулировать интенсивность паровой струи. При нагревании прибора вода превращается в пар и отпаривает не проглаженные складки на белье.
Если в резервуаре ещё есть вода, а утюг остыл, то при закрытом клапане она может подтекать. Причины течи в поломке клапана.
Проверять неисправность следует так: отключаем подачу пара и не включая утюг в сеть, встряхиваем его, поставив в горизонтальное состояние. Если вода вытекает, то значит клапан не регулирует подачу паровой струи в подошву утюга. Часто неисправность кроется в изнашивании и уменьшении эластичности резиновой прокладки клапана.
Неправильная эксплуатация
После включения прибора, если утюг не нагрелся до оптимальной температуры, то пар ещё не успел образоваться и через отверстия начинает подтекать вода, которую клапан «перегнал» в паровую камеру.
Как избежать вытекания воды из утюга в течении експлуатации?
Чтобы избежать вытекания жидкости из отверстий на подошве следует каждый раз дожидаться, пока утюг разогреется.
Правильно это делается так: включаем паровой режим, выставляем нужную температуру, поворачиваем утюг вертикально, ждём пока отключится индикатор нагревания и начинаем проглаживать вещи.
Отверстие для налива воды после наполнения резервуара должно быть закрытым. Так, капли не попадут на ткань и не оставят мокрых пятен.
Что делать когда из утюга течёт вода
Утюг необходимо время от времени чистить от накипи. Проводить эту процедуру легко и в домашних условиях.
Способ 1
- В воде растворяем порошок лимонной кислоты;
- Наливаем раствор в резервуар;
- Выставляем утюг на максимальную температуру;
- Дожидаемся, пока погаснет индикатор;
- Слегка взбалтываем прибор и подаём воду в паровую камеру;
- Повторяем до полной очистки.
Что будет происходить? Вода прикасается к горячему ТЭНу. В этом случае горячая и холодная поверхность соприкасаются, добавляется воздействие кислой среды. Накипь отстаёт от стенок и выходит через отверстия в подошве утюга. Таким же образом, можно вымыть соринки, которые попали в подошву прибора.
Способ 2
Во многих моделях приборов предусмотрен специальный стержень для сбора накипи. Время от времени его следует очищать, положив в раствор с лимонной и уксусной кислоты на пару часов. После чистки стержень промывают под струёй воды и снова вставляют в прибор.
Первая глажка после очистки должна быть на ненужном лоскутке ткани. На ткани останется накипь и мусор.
Если чистка утюга не помогает, то следует обратиться к специалистам по ремонту в сервисный центр. Там, смогут сделать диагностику неполадки и устранить её.
Способы исправления поломки
- Самостоятельная чистка утюга;
- Ремонт в сервисной мастерской;
- Починка своими руками (если владелец обладает необходимыми навыками).
Возможные причины поломки
Обрыв в проводке
Обрыв электрической сети – самая распространённая причина поломки устройства. Если неисправность идёт в электрическом шнуре, то исправить ситуацию можно самостоятельно. Достаточно заменить шнур или вилку в зависимости от того, в какой части произошёл обрыв в проводке.
Если рвётся нихромовая обмотка, то ремонт выполняется более сложными этапами, но тоже возможно устранить самостоятельно. Для определения обрыва и починки обмотки используют специальное приспособление, называемое мультиметром. Его применение зависит от мощности, которая указывается на корпусе паяльника или в паспорте.
Фиксирующие кольца раздвигаются, снимается защитный корпус обмотки паяльника. Кожух для защиты выполняется в двух видах:
- На штырь с обмоткой прицепляется металлическая трубка, которая упирается в ручку и крепится зажимным кольцом в том месте, где расположено жало.
- Защитный корпус — это две продольные половинки трубки, края которых заметно уменьшаются в диаметре. Две составные части фиксируются зажимными кольцами.
Совет Чтобы изолировать края обмотки, нужны асбестовые прокладки, термостойкая стеклоткань или слюдяные трубки (пластины).
Перегорание
Область сгибания при работе паяльника — самая уязвимая для перегорания деталей. Там, где провод входит в сам паяльник, и нужно заниматься ремонтом. Разобрав инструмент, нужно прозвонить провода, идущие от вилки, а затем отрезать небольшой кусок (не более 15 см) со стороны входа в паяльник. Если контакта не будет и при этом действии, то кусок отрезают со стороны вилки.
Во многих случаях не удаётся самостоятельно заделать перегоревшую деталь и возобновить контакт. В данном случае нужно заменить провод новым, проделав все выше описанные действия. Если внутри паяльника сгорает сам нагревательный инструмент, то это намного сложнее, но возможно устранить. Ремонтируют одним из способов:
- Перематывают нагревательную спираль, если паяльник был рассчитан на мощность не более 36 вольт. Напряжение питания 220 вольт задачу усложняет. На основание нагревателя наматывается тонкий длинный провод. Вилки при этом не должны иметь прямого соприкосновения.
- Меняют весь сгоревший нагревательный элемент, который фиксируют одним винтиком, самым коротким по длине. Жало же фиксируется винтом подлинне́е.
Предлагаем посмотреть видео о том, как отремонтировать сгоревший паяльник:
Плохие контакты
Во многих случаях при плохом контакте нужно проверить подачу напряжения в электросети. Если же мощность электрического тока соответствует норме, то причиной плохого контакта может стать следующее:
Неправильное положение жала. Достаточно ввести его чуть поглубже внутрь корпуса и зафиксировать. Если стержень окажется коротким, то заменить его на подходящий.
Окалина на жале. Снимается простой наждачной бумагой или надфилем. Разогретое жало опускают в канифоль и растирают кончик на оплётке с припоем
Когда на кончике образуется тонкий и ровный слой припоя, окалина полностью удалена.
Внимание Процедуру снятия окалины с жала производят на протяжении всей работы паяльника по мере почернения кончика жала. Припой с высоким содержанием свинца
Необходимо подобрать мощность инструмента, чтобы избежать излишнего выделения свинца
Необходимо подобрать мощность инструмента, чтобы избежать излишнего выделения свинца.
Неправильная заточка конца жала паяльника. Нужно заточить его в виде овального скоса. Такая форма обеспечит эффективную отдачу тепла.
Проверка исправности электрического шнура с помощью мультимера

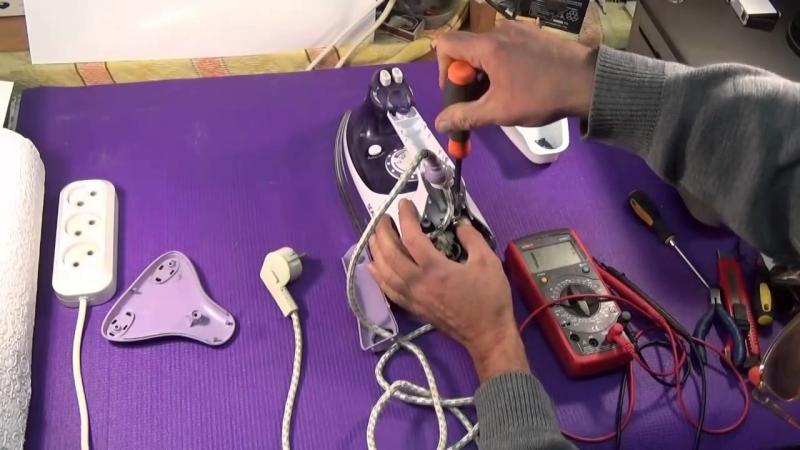

Если у вас в доме есть мультимер, тогда проверить работоспособность утюга можно с его помощью. Проверять шнур, нужно не подключая к электрической сети. Если утюг исправен, тогда его сопротивление будет составлять около 30 Ом. Если при проведении измерения вы пошевелите шнур, а его сопротивление будет колебаться, тогда это может свидетельствовать о неисправности шнура.

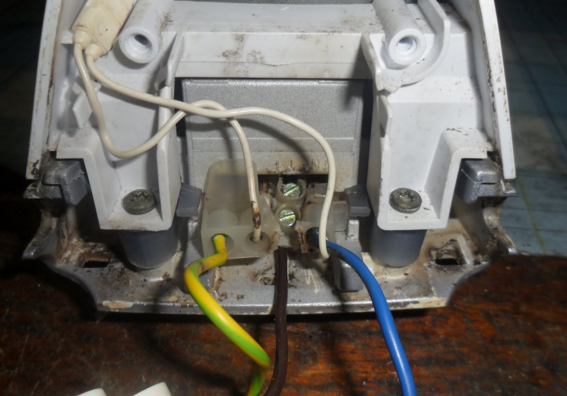

Если шнур утюга перетерся в том месте, где размещена сетевая вилка, тогда вам необходимо просто заменить вилку устройства. Как это сделать мы вам уже писали. Если сетевой шнур перетерся в месте подключения к утюгу, тогда устройство придется разобрать. После того как вы снимите крышку вы увидите контакты сетевого шнура.
На сегодняшний день нет определенной маркировки проводов для утюгов. Именно поэтому сейчас мы рассмотрим маркировку сетевого шнура для утюгов:
- Желто-зеленый проводник – это заземление.
- Коричневый – это фаза.
- Синий провод – это ноль.
Ремонт электрического утюга предполагает в себе замену сетевого шнура
Когда будете проводить ремонт утюга, обязательно соблюдайте осторожность. Когда выполняете ремонт вытяжки, вам также необходимо проверить работоспособность электрического шнура
Основные неполадки
Новенькие модели утюгов могут иметь большое число компонентов, но, как мы разобрались, в каждой из них будут четыре знакомых детали. Самые распространенные неисправности как раз-таки и касаются этих компонентов:
- Подошва отказывается нагреваться. Возможно, прибор нуждается в срочном ремонте предохранителя или терморегулятора. Первый может страдать от разрыва в контактах, а у второго они могут окислиться.
- Устройство не включается. Как упоминалось выше, множество проблем связано именно с кабелем питания. Но не стоит забывать и о терморегуляторе, который с забитыми отверстиями далеко не пойдет — тут не обойтись без чистки.
- Вышел из строя температурный регулятор, что мешает менять режимы работы.
Регулятор температуры
Далее ремонт утюга своими руками — осмотр регулятора температуры. Отсоединив от подошвы утюга пластиковый корпус, получаем к нему доступ.
Как он работает? Состоит он из трех основных частей: стержня, прикрепленных к нему контактных пластин и биметаллической пластины. Биметаллическая пластина нагревается от подошвы утюга. При повышении температуры она нагревается, выгибается. При определенной температуре она выгнута настолько, что размыкает контакты, отключая питание. Когда утюг остывает, она принимает исходное состояние, контакты снова замыкаются, утюг снова начинает греться.
Читать также: Сколько часов нужно заряжать аккумуляторные батарейки
Сначала надо проверить, работает ли он вообще. Покрутите его из одного крайнего положения в другое. В одном из положений должен раздаться характерный щелчок, который издают замыкающиеся контакты. Именно через них подается питание на ТЭН утюга. Оставив терморегулятор в этом положении, проверим наличие электрического контакта.
От регулятора температуры отходят два контакта (к ним подключены провода, которые идут на ТЭН). К ним и прикасаемся щупами мультиметра (режим прозвонки). Если пищит — все нормально. Но, поставив регулятор в другое крайнее положение, вы должны получить «обрыв» — контакты должны разомкнуться. В таком случае этот узел работает нормально.
Регулятор температуры утюга
Не помешает и визуальный контроль — может они подгорели, окислились, ослабли. Если есть окалина, грязь, ржавчина, их можно аккуратно почистить. Для этого можно использовать полоску наждачной бумаги с очень мелким зерном или пилочку для ногтей. Сильно не усердствуйте — не спилите контакты полностью. Во время чистки старайтесь отгибать пластины по минимуму — чтобы не ослабить контакт.
Иногда регулятор поворачивается с трудом. Захватив его плоскогубцами или пассатижами, вращайте его туда-сюда, пока не добьетесь более плавного хода. После чего надо взять простой карандаш и натереть узел графитом. Он не спекается при высоких температурах и имеет хорошие смазывающие свойства.
После всех манипуляций снова проверьте наличие контакта в положении терморегулятора «включено». Если все нормально, Можно попробовать подключить утюг и проверить его работоспособность. Возможно, ремонт утюга своими руками закончен. Если нет — идем дальше.
Профилактические меры
Если вода течет из подошвы утюга, на устранение проблемы может уйти много времени и средств. Выполнение простых правил помогает предотвратить неисправность:
- Задействовать отпаривание нужно только при необходимости. В данном режиме утюг работает под большими нагрузками и быстрее выходит из строя.
- Хранить прибор нужно в вертикальном положении. Регулятор температуры при этом должен быть выставлен на 0.
- В резервуар не следует заливать водопроводную воду — она содержит большое количество примесей. Перед применением ее нужно хотя бы кипятить, а лучше отдавать предпочтение жидкостям с мягким составом.
По окончании отпаривания воду из утюга следует выливать. Если прибор хранят в сухом состоянии, в нем реже возникает накипь, а уплотняющие элементы в резервуаре не теряют эластичности.
Утюг включается, но не греет
Если утюг включается (горит индикатор), но не нагревается, значит, ток на прибор подаётся. Причиной поломки может быть сгоревший ТЭН или терморегулятор. Чтобы определить неисправность, нужно исследовать оба элемента.
Проверяем исправность ТЭНа
Как правило, к выводам нагревательного элемента подключаются индикаторы нагрева. Поэтому если лампочка продолжает гореть, а подошва остаётся холодной, причиной неисправности может быть перегоревший ТЭН. Элемент обычно наглухо вмонтирован в подошву и не подлежит замене.
Для проверки нагревателя необходимо проверить его контакты мультиметром. Если сопротивление будет отсутствовать, можно сделать вывод о неисправность детали.
Проверяем исправность терморегулятора
Если утюг не нагревается, а лампочка горит, проблема может крыться в неисправном терморегуляторе. Чтобы добраться до этого узла, прибор необходимо разобрать полностью.

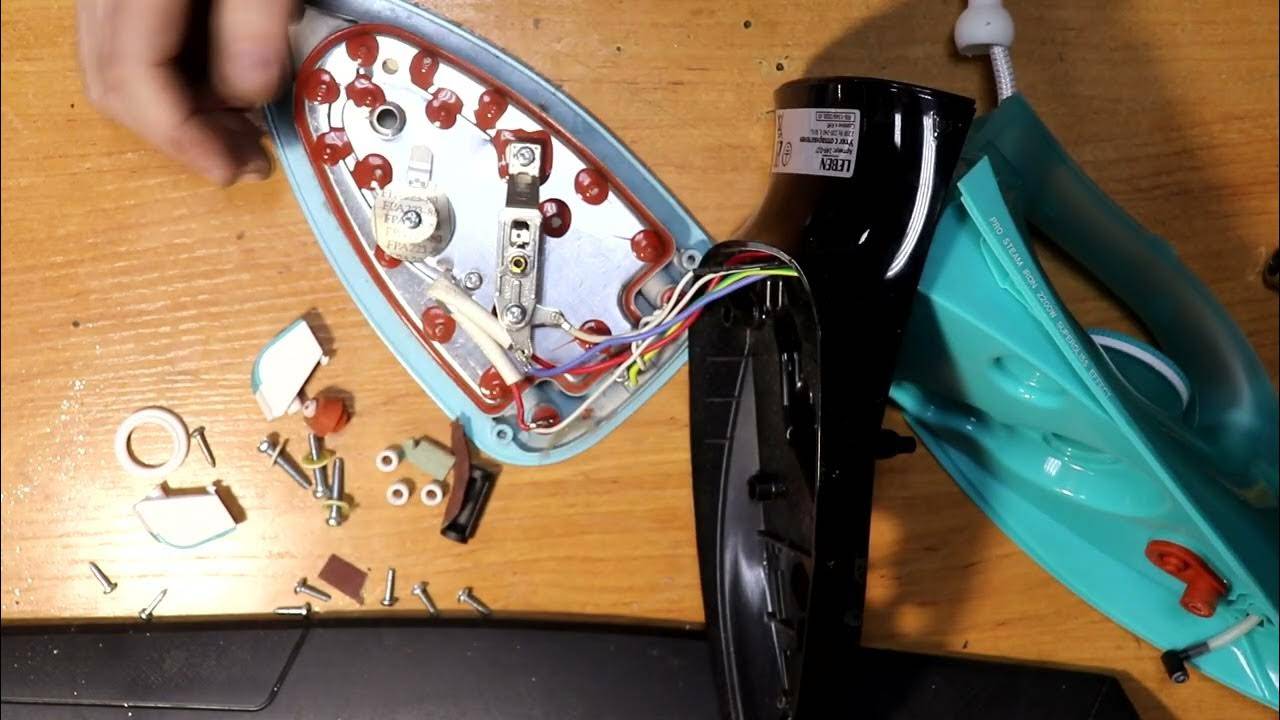

Сняв корпус, необходимо визуально оценить состояние контактов и соединений на предмет обрывов и окисления. Если видны внешние повреждения, необходимо их зачистить мелкозернистой наждачной бумагой. Если нет – определить работоспособность детали, замерив сопротивление, или проверив напряжение отвёрткой с индикатором, последовательно прижимая её к контактам
Как правило, в моделях известных производителей термопредохранитель встраивается в разрыв контактов ТЭНа с одной стороны, а терморегулятор – в разрыв с другой. Например, если не включается утюг Philips, может быть неисправен один из перечисленных элементов. Сопротивление между контактами ТЭНа при этом будет отсутствовать. Соответственно, для обнаружения истинной причины неисправности необходимо прозвонить каждый участок, начав с предохранителя (вероятность, обнаружить сгоревший терморегулятор при исправном защитном элементе крайне низка).
Может проблема в регуляторе?
Владелец утюга вовсе не обязательно должен быть мастером по ремонту электроприборов, однако, знать принцип работы агрегата с парогенератором не помешает. Для начала давайте разберемся, как и куда попадает вода, а потом пар.
Если вам когда-нибудь приходилось разбирать утюг, то вы, наверное, видели, что вода из резервуара течет через специальный клапан, который находится с тыльной стороны подошвы, с ее внутренней стороны.
Еще одна важная деталь — регулятор, которым вы пользуетесь, без него невозможно установить режим. Благодаря этой детали, на ткань попадает строго определенное количество пара: для одних материалов оно должно быть больше, для других — меньше. Пар образуется потому, что температура, до которой нагревается ваш утюг, равна той, при которой вода переходит из жидкого состояния в газообразное. Он не имеет непосредственного отношения к парообразованию, но, как ни странно, вода вместо пара может течь и из-за того, что неисправна именно эта деталь. Так бывает, когда не удается установить нужную температуру. Соответственно — подошва утюга может просто-напросто не прогреться, и вода не испаряется, а протекает через отверстия.
В этом случае лучший вариант – отправляться в сервисный центр. Не стоит экспериментировать. Фирмы Bork, Tefal и другие солидные производители с удовольствием предоставят вам подобную услугу. Даже если вы сумеете купить отдельно регулятор, это совсем не означает, что он подходит к данной модели
. Но определенно не стоит сразу выбрасывать утюг – ремонт в любом случае обойдется дешевле, чем покупка нового агрегата.
Как разобрать утюг: бережное обращение с прибором и его потенциальный ремонт
Устройство современных утюгов
Есть множество производителей утюгов, однако конструктивно все модели отличаются мало. Форма, качество и количество запчастей, скорость нагрева у приборов может быть различным, но все они имеют в составе одинаковые узлы. Это:
- Емкость для воды, предназначенной для отпаривания.
- Корпус, изготовленный из жаростойкой пластмассы, имеющий теплоизолирующую прокладку.
- Подошва, в которую встроен ТЭН. Эта рабочая поверхность имеет отверстия для выхода пара.
- Регулятор силы автоматической подачи пара.
- Сопло для выхода воды/пара.
- Термостат, позволяющий выбрать нужную температуру нагрева подошвы прибора.
- Электрический шнур для подключения к сети.
Если в устройстве этого вида бытовой техники нет ничего сложного, то в задаче под названием «как разобрать утюг» загадок и препятствий на пути мастера возникает великое множество. Благодарить за это приходится производителей, которые крайне негативно относятся к самодеятельности хозяев.
Виды электрических приборов
Это самая распространенная бытовая техника, поэтому и с поломками ее хозяева сталкиваются довольно часто. Утюги бывают трех типов.
Приборы с отпаривателями — золотая середина, именно этим и объясняется их популярность. Ремонт таких устройств не слишком сложен, главное — «докопаться до истины» — найти виноватых в поломке.
Виды неполадок и их причины
Перед тем как разобрать утюг, не мешает познакомиться со списком более распространенных неисправностей, и с их возможными провокаторами.
Заранее узнав, какой узел можно обвинить в неполадке, есть шанс провести ремонт быстро и качественно, однако далеко не всегда данная операция заканчивается успехом.

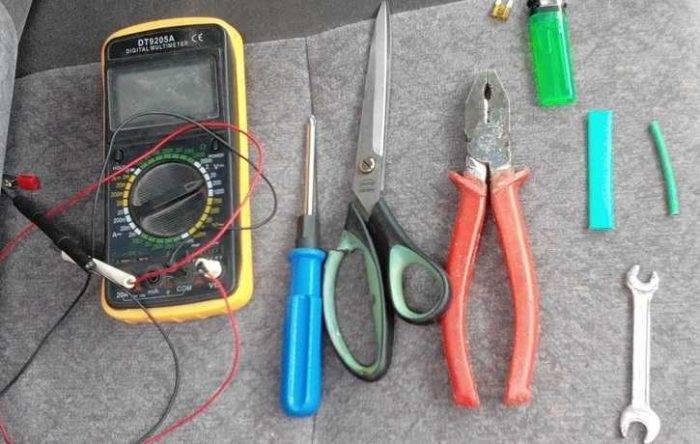

Что потребуется для работы?
Чтобы не отвлекаться на поиски всего необходимого для работы, нужно заранее собрать около утюга целый набор различных инструментов и материалов. Для разборки и ремонта с большой долей вероятности понадобится:
- изолента или термоусадочные трубки;
- карандаш (грифель);
- мультиметр (тестер);
- наждачная бумага (малой зернистости);
- ножницы;
- отвертки — обычные и крестовые;
- паяльник;
- пластиковая (старая) карта либо широкий нож (для открывания защелок);
- плоскогубцы (утконосы, «утиночки»).
Собрав все материалы, можно приступать к медленной и аккуратной разборке агрегата.
Как разобрать утюг?
Маленькие габариты бытового прибора в этом случае большой недостаток, а не достоинство: все крепежи «спрятаны» в тех местах, куда труднее всего добраться. Еще одна трудность — защелки креплений, изготовленные из пластика, их довольно легко повредить, поэтому требуется максимальная внимательность и аккуратность.
Приборы Бош, Браун, Филипс
Порядок разборки этих утюгов одинаков, так как конструкции очень похожи. Разборку мини-агрегатов осуществляют по типичной схеме.
Утюги Скарлет, Ровента
В этом случае алгоритм действий несколько отличается, поэтому действуют иным образом.
Закончив с последним этапом, приступают к поиску поломки. Самое главное при разборке прибора — аккуратность и плавность действий. Ни в коем случае нельзя тянуть рычажки, ручки и кнопки изо всей силы. Если что-то где-то упирается, то сначала необходимо исследовать все возможные препятствия, а потом отжать либо открутить их. Особо трепетного отношения требуют коварные защелки, так как эти хлипкие конструкции ломаются «с удовольствием» — элементарно и быстро.
Проверка элементов
Есть неисправности простые и сложные, с первыми можно справиться самостоятельно, вторые устранить уже не так легко.

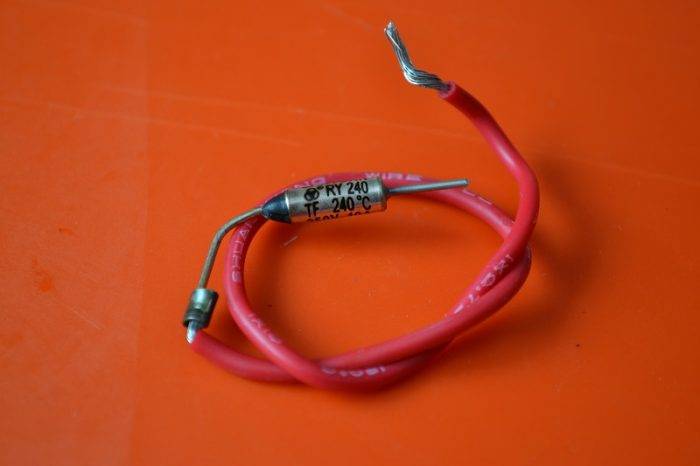

Плавкий предохранитель
Он находится рядом с терморегулятором. Термопредохранитель оберегает подошву от серьезного перегрева. На небольшой прибор надевают защитную трубку. Она чаще имеет белый цвет. Проверка предохранителя — прозвон его контактов. Тестировать можно напрямую, сдвинув предохраняющую трубку, либо найдя контакты в цепи.
Если дело в термопредохранителе, то его выпаивают, отправляются в магазин, взяв его с собой, и покупают аналогичный прибор. Затем устанавливают его на прежнее место. Исключение из схемы предохранителя — большая ошибка, так как он способен уберечь дом от пожара.
Откуда берется лишняя вода в утюге?
Агрегат начинает подтекать, если вода не испаряется или испаряется, но не вся. Причин этому неприятному явлению всего 3:
- клапан вышел из строя;
- износились силиконовые прокладки;
- владелец невнимательно прочел инструкцию и делает что-то не так, как надо.
Допустим, вы основательно изучили документацию, уже некоторое время пользовались утюгом и все было в порядке, а тут – сюрприз. Клапан вроде бы полностью закрыт, температура вроде бы соответствует, а из дырочек капает или даже вытекает струйка. Это означает, что клапан неисправен. Но в этом надо убедиться. Для этого:
- Заполните емкость для воды.
- Отключите подачу пара (вилку из розетки при этом нужно вытащить).
- Держа утюг горизонтально, потрясите его.
- Посмотрите, вытекает ли вода – если это так, клапан плохо закрывается.
Инструкции и файлы
Перед тем как включить утюг в сеть прозвоните его заземление вилки на корпус, есть — вот и хорошо. Экономайзер, испаритель и пароперегреватель могут быть выполнены в виде самостоятельных, последовательно соединенных теплообменников.
Это неблагоприятное свойство воды требует установки в первом контуре АЭС специального устройства — компенсатора объема. При перекручивании движка регулятора Вы впоследствии можете неправильно соединить его с внешней декоративной ручкой, что может привести к разрушительным последствиям.
Вся электроника утюга находится в его днище, это нагревательный элемент, датчик температуры терморегулятор , термопредохранитель, больше там особо и нечему ломаться. Биметалл — композиционный материал, состоящий из 2-х прочно соединённых между собой различных металлов или сплавов. На принципиальных схемах, представленных на рис.
Внутри стоит настоящий компрессор. Каким образом происходит отключение регулятора?
ЭЛЕКТРИЧЕСКИЕ ЭЛЕКТРОДНЫЕ ПАРОГЕНЕРАТОРЫ
Рассмотрим сам регулятор. В данной статье вам был предоставлен один из типичных примеров поломки паровых станций Philips.
Так же как и в прямоточных ПГ рис. Вода из верхнего барабана опускается в нижний по трубам 7, а пароводяная смесь поднимается из нижнего барабана в верхний по патрубкам 3. В таких утюгах применяют увлажнители капельного типа
Преимущества заключаются также и в том, что эти утюги предотвращают возможность опаливания и плавления тканей, что особенно важно сейчас, когда выпускается большое количество синтетических волокон, для глажения которых необходимо строго соблюдать температурный режим. Выпадение активных веществ из раствора в контуре делает его в том числе и парогенератор труднодоступным для ремонта и ревизии
Вам нужна помощь?
После того, как верхний, внешний, декоративный диск регулятора температуры утюга был отсоединён от самого регулятора, который находится на подошве утюга, нельзя крутить сам регулятор. Вся электроника утюга находится в его днище, это нагревательный элемент, датчик температуры терморегулятор , термопредохранитель, больше там особо и нечему ломаться.
Такие утюги имеют ряд недостатков по сравнению с утюгами, имеющими терморегулятор большая масса, медленный нагрев, больший расход электроэнергии. При охлаждении нагревательного элемента температура его снижается, биметаллическая полоска сужается и выпрямляется. Лучше тепло запасается, следовательно, температурные режимы выгодные, пара получить можно больше. Вода нагревается превращаясь в пар и в нужный момент пар можно выпустить — этим процесс глажки становится более качественным. Чем я глажу вещи? Обзор на парогенератор TEFAL — Nikkoko8
Неисправности и ремонт
Проблемы в работе, указывающие на поломку:
- струя пара слишком слабая или отсутствует вовсе;
- не происходит нагрева воды или температура недостаточна;
- пар выходит через отверстия, не предназначенные для его вывода;
- вместе с паром брызжет вода.
Знание устройства необходимо для выявления причины поломки аппарата. В нем несколько уязвимых мест.
Неисправности помпы
Неисправность помпы – частая причина, при которой наблюдается недостаточная мощность струи. В этом случае нужно полностью разобрать корпус, что может вызвать затруднения, так как в некоторых моделях (например, Филипс) он фиксируется винтами с уникальным рисунком шляпки. Поможет подходящая по размеру плоская отвертка, но в сервисе будут заметны попытки проникновения внутрь прибора.
Разборка и сборка помпы требует осторожности и терпения. Для начала при помощи мультиметра следует проверить вольтаж на внутренних клеммах, что подают напряжение к двигателю, и целостность его обмотки
Если сопротивление зашкаливает, а цепь разомкнута, то можно смело заявлять, что обмотка сгорела
В таком случае следует подобрать провод нужного сечения и перемотать двигатель, либо заказать новую помпу в сервисном центре
Если сопротивление зашкаливает, а цепь разомкнута, то можно смело заявлять, что обмотка сгорела. В таком случае следует подобрать провод нужного сечения и перемотать двигатель, либо заказать новую помпу в сервисном центре.
Нагревательный элемент
Если же отсутствует подача пара вообще или вода не нагревается, то проблема кроется в нагревательном элементе. Это наиболее уязвимая часть, поскольку он подвержен перегоранию. Либо выходит из строя термостат, размыкающий цепь по достижению максимальной температуры. Это происходит вследствие:
- неправильной эксплуатации;
- скачков напряжения в сети;
- низкого качества самого прибора;
- использования неочищенной воды.
Ремонт перегоревшего ТЭН в домашних условиях крайне нежелателен, поскольку может привести к замыканию и пожару. Здесь ничего не остается, кроме как обратиться в сервис. Все, что можно сделать – проверить, действительно ли он перегорел. Тестер в этом случае будет показывать обрыв сети. В нормальном состоянии он фиксирует сопротивление в 20-60 Ом.
Неисправность электроники отпаривателя
Сбой электроники – еще одна причина, почему не работает или работает неправильно отпариватель для одежды. Из-за недостаточной герметизации, на элементах схемы, дисплеях и кнопках могут оседать пар и накипь. Поскольку электрическая схема управляет рабочими процессами отпаривателя для одежды, это негативно сказывается на функционировании. Ремонт сводится к проверке работоспособности и замене сломанных электронных компонентов.
Механические повреждения
Помимо прочих, бывают механические неисправности, такие как:
- нарушение герметичности жидкостных бачков;
- повреждения паровых шлангов;
- износ прокладок и вспомогательных запчастей;
- поломка стоек и держателей.
В ситуации, когда в отпаривателе вместо устойчивой паровой струи идет пар с водой, имеет место механическое повреждение жидкостного резервуара. Трещины в емкости приводят к течи, и помимо того, что вместе с паром захватываются струйки жидкости, под устройством еще и натекает лужа.
Если не выдает пар, то помимо нарушений в работе помпы, можно заподозрить, что выходные отверстия в бойлере или на распылителе засорены накипью. Для прочистки используется специальная жидкость, которой промывается ТЭН и резервуар с трубками. Корпус предварительно обесточивается и разбирается.
Падение мощности паровой струи бывает следствием микротрещин в шланге, которые расширяются со временем, приводя к потере КПД. Исправить поможет только полная замена детали, поскольку герметизация подручными средствами даст временный эффект из-за повышенного давления пара.
В заключение важно отметить, в каких случаях стоит ремонтировать самостоятельно. Сейчас практически вся сложная техника имеет гарантийный талон, по которому сломанный прибор подлежит ремонту в сервисе
Если же по какой-то причине такой возможности нет (вышел срок гарантийного обслуживания, утерян талон или чек, либо гарантия вообще не оформлялась), только в этом случае можно попробовать починить своими руками
Если же по какой-то причине такой возможности нет (вышел срок гарантийного обслуживания, утерян талон или чек, либо гарантия вообще не оформлялась), только в этом случае можно попробовать починить своими руками.
https://youtube.com/watch?v=nxiFZAyzmBo
