Газовая плита: устройство, замена, подключение, мелкий ремонт

Разновидности современных газовых шлангов

Резиновые шланги сегодня – это скорее раритет, чем повседневный продукт. Они слишком недолговечны, да и выглядит черная резина неэстетично, а красить её нельзя.

Поэтому, когда приходится выбирать какой шланг купить для подключения газовой плиты в квартире, лучше остановиться на одном из 3 основных вариантов: сильфонный, резиновый армированный и ПВХ-шланг. Рассмотрим каждый из них подробнее.

Резиновые армированные шланги

Пожалуй, это наиболее распространённые, недорогие и надёжные газовые рукава. Внешне эта подводка абсолютно такая же, как водопроводная, только в оплетке вместо синих или красных, вплетены желтые нити.

Такие шланги трехслойные. Внутренний – полимерный слой, предотвращающий растрескивание и утечку. Средний – вулканизированная резина – основа шланга, его жесткость и плотность. Наружная плётка из стальных нитей – для защиты от внешних повреждений и дополнительной жесткости.

Армированные газовые шланги – точная копия своих водопроводных собратьев. Отличительной их особенностью является вплетение желтых нитей в оплетку изделия

Преимущества этих шлангов – низкая цена и большой ассортимент, удобство монтажа и прочность. Недостатки – сравнительно малый срок эксплуатации (около 10 лет), высокая электропроводимость (требуются вставки – диэлектрики).

Армированный рукав ПВХ

Они также трехслойные: между двумя слоями поливинилхлорида влита армирующая сетка. При этом внутренний слой обычно черный, а внешний – либо полностью желтый, либо с желтой полосой.

Именно по окраске их быстрее всего можно отличить от шлангов для воды – но не надёжнее всего, маркировку перепроверить стоит.

Газовые шланги ПВХ внешне очень похожи на садовые для воды, но отличаются от своих собратьев по составу

Такие газовые шланги имеют ряд преимуществ:

• не проводят электричество – это единственный современный вариант, использование которого без диэлектрика абсолютно безопасно;
• подходят для разных горючих смесей – и в городском газопроводе, и для смесей из баллона;
• выдерживают давление до 0,63 МПа, что в 20 раз больше, чем максимальное рабочее давление в сети;
• выпускаются в разных вариантах длины – от 40 см до 5 м;
• стоимость в разы ниже, чем на сильфонные аналоги;
• поливинилхлорид значительно прочнее и долговечнее резины, гораздо меньше подвержен растрескиванию;
• срок годности 12 – 20 лет. Учитывая, что срок службы газовой плиты обычно также не превышает 20 лет, этого вполне достаточно.

Среди недостатков можно отметить лишь сравнительно небольшую жесткость.

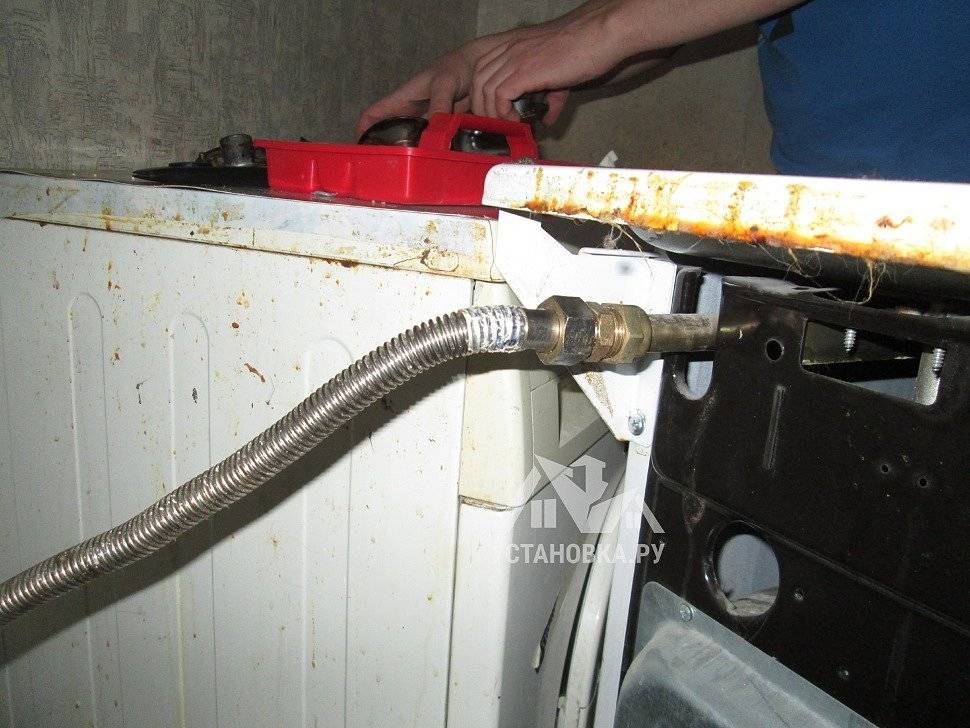

Сильфонные шланги для плит

Сильфоном называется гофрированная труба из колец или спирали, напоминающая канализационную гофру или шланг от смесителя для душа. Сильфонные шланги бывают 4 видов: обычные гофрированные, из цельного металлопластика, металлического вида, с гофрой из нержавеющей стали; с полимерным напылением поверх нержавейки – для защиты от электричества; с термозащитными клапанами, которые автоматически перекрывают подачу газа в случае перегрева.

Газовые шланги такой конструкции обладают целым рядом преимуществ: безопасны, вероятность утечки минимальна; выдерживают давление до 6 атмосфер, что в 200 раз выше максимального рабочего давления в сети газоснабжения; эстетично выглядят; долговечны – гарантия производителя обычно не менее 10 лет, срок службы такого шланга для газовой плиты около 30 лет.

Этот тип рукавов признан профессионалами наиболее надёжными и безопасными, однако их стоимость порой выше в 5 раз и более

Кроме того, они выдерживают температуру до 200 °С, гнутся и немного растягиваются, фиксируются в заданной форме с углами – можно расположить красиво и безопасно, не ржавеют и не трескаются, защищены от любых внешних воздействий, обладают достаточной жесткостью – не заламываются и не перекручиваются, просты в монтаже. В большинстве моделей штуцер с гофрой либо спаян, либо выполнен цельным изделием – это гораздо надежнее, чем зажим или клей.

Даже при таком существенном списке преимуществ, есть у этих шлангов и недостатки. Кроме сравнительно высоких цен, они опасны электропроводимостью (если нет полимерного напыления), а потому могут прогореть от контакта с бытовыми электроприборами или даже кабелем самой плиты.

Замена жиклеров для газовых плит под баллонный газ

Жиклеры для газовых плит

Современные газовые плиты работают, как правило, на магистральном (природном) газе и на газе сжиженном, т.е. баллонном. На каком бы газе ни работала ваша плита, для ее нормального, полноценного функционирования необходимы качественные жиклеры.

Жиклер — это очень важная составляющая вашего газового прибора, без которого невозможно поступление газа в конфорку, т.е. невозможна и сама работа газовой плиты, газовой колонки Нева или импортного производства, а также газового котла.

Изготавливаются жиклеры (форсунки) в виде небольшого болта, в верхней части которого посередине находится отверстие. Именно через это отверстие газ поступает к горелке, смешивается с воздухом и при поджиге данной воздушно-газовой смеси образуется пламя, на котором будет готовиться еда.

Жиклеры для газовых плит отличаются по своему предназначению:

— под природный газ

— под баллонный газ (сжиженный)

Как понять, хорошо ли работает жиклер вашей плиты

В каких случаях устройство для подачи газа в конфорку требует замены ?

Представьте, что летом вы уезжаете на дачу, прихватив с собой все необходимое для нормальной жизни вдали от города, в том числе и газовую плиту. Да вот незадача: газовая магистраль не заходит в ваш дом и приходится пользоваться баллонным газом.

Жиклеры для разных видов газа существенно отличаются друг от друга, поэтому замена их в данном случае просто необходима. Кстати, что касается отверстия, расположенного на болте, то диаметры этих отверстий различаются и их величина зависит, как от вида газа (на баллонном газе жиклеры имеют более узкое отверстие, т.к. давление газа, поступающего из баллона, выше, чем у природного топлива), так и от мощности самих конфорок.

К каждой конфорке прикреплен свой жиклер, и даже по величине горелки уже можно определить ее мощность. Чем больше и мощней конфорка, тем большее количество воздушно-газовой суспензии необходимо ей для работы, поэтому чем больше конфорка, тем шире диаметр отверстия жиклера.

Приведу один пример: если ваша газовая плита работает на природном топливе, а это, как правило, газ NG G 20 (т.е 20 mBar), то самая маленькая горелка потребует работы жиклера с отверстием в 0,75 мм, средняя горелка — 0,92 мм. а самая большая — 1,15 мм. Мощная горелка духового шкафа будет ровно и без проблем работать, если к ней присоединен жиклер с диаметром отверстия в 1,20 мм.

При использовании сжиженного газа, как я уже говорил, требуются жиклеры с более узким диаметром отверстия. Чаще всего добросовестные производители газовых плит, продают свой товар с комплектом жиклеров для разного вида топлива, но если в вашем случае этого не произошло, вам придется приобрести этот набор самостоятельно, тем более, что продаются они во-многих магазинах строительных материалов.

Сколько стоят и где купить жиклёры

Тому, кто хотел бы сэкономить на своей собственной безопасности, хочу привести примерный уровень стоимости жиклеров для газовых плит различных марок. Если в вашем доме установлена плита или колонка марки Ariston или Indesit, работающие на сжиженном газе, то жиклер к такой плите обойдется вам в 200 рублей (за один набор или комплект).

К плите марки Zanussi, работающей на природном газе, такой набор будет стоить 230 рублей. Комплект жиклеров для белорусских плит марки Гефест — 150 рублей, а вот за набор для плиты фирмы Gorenje, вам уже придется выложить около 700 рублей.

Найти жиклеры (форсунки) в продаже, часто можно в специализированных магазинах, продающих газовое оборудование, газовые шланги и запчасти для газовых плит. Если же их нет в наличии, то можно заказать напрямую у производителя. Не забывайте о том, что к плитам отечественного российского производства и к импортному продукту не подходят одни и те же устройства, и обязательно учитывайте это при их покупке.

Замена жиклеров своими руками

Итак, выбор вами сделан, остается лишь сам процесс замены жиклеров (форсунок). Вот тут я бы, конечно, посоветовал вам обратиться за помощью к специалисту, но, зная, что наши люди предпочитают любым мастерам собственные руки, скажу что дело это совсем не сложное. Нужно просто неукоснительно соблюдать требования безопасности, необходимые при работе с газовыми приборами.

Поэтому начинаем замену жиклеров с перекрытия газовой трубы. Затем снимаем конфорки, крышку стола плиты, и начинаем выкручивать при помощи шестигранного ключа старые, и сразу на их месте вкручивать новые. Как видите, ничего сложного. Если вы решили поменять устройства в духовке, то сначала снимите горелки — верхнюю и нижнюю и продолжайте работу по тому же сценарию, как при замене жиклеров в газовой плите. Смотрим видео.

Виды уплотнителей для газовых систем

Главное пользоваться сертифицированными уплотнителями, чтобы производитель подтвердил качество. Для этого требуйте сертификат. Комбинированный способ уплотнения с применением двух материалов профессионалами не используется.

Нить Локтейт 55 характеризуется практичностью, надежностью, эластичностью. Этот материал появился в продаже сравнительно недавно. По сути это полимерное волокно, состоящее из комплекса микроволокон. Сейчас продают различные контейнеры, в которых она хранится. Длина также разнится – от 12 до 160 метров. Для подключения плитки достаточно небольшого количества, так как нужно лишь обмотать наружные резьбы соединительных элементов. После скручивания материал заполняет полости, полностью герметизируя узел сборки.

А отличаются они по следующим признакам:

1. Марка 1. Имеет смазку, изготовленную на основе вазелиновых компонентов. Отлично подходит для использования в условиях агрессивных сред.
2. Марка 2. Полоса не промаслена, что позволяет применять уплотнитель в условиях повышенной кислотности.
3. Марка 3. Имеет краевые фрагменты, как в предыдущих случаях. Применяется в промышленности и в быту.

Летой также обматывают резьбу, которая будет оставаться герметичной. А хранится она в течение 13 лет. Значит, имеет смысл купить ФУМ про запас. Тем более, что этот уплотнитель используется для газовых и водяных систем обеспечения.

Виды уплотнителей для газовых систем

Чтобы узлы подключения плиты к распределительной газовой системе не давали утечки и годами обеспечивали герметичность всех коммуникаций, используют специальные уплотнители, например, нить Локтайт 55 или ФУМ-ленту.

Соединительные элементы из других материалов сотрудники газовых служб применять не рекомендуют. Их рабочие характеристики слишком слабы для такой внушительной ежедневной нагрузки.

Нить Локтайт 55 – практичный, современный материал, разработанный специально для надежной фиксации соединительных участков в коммуникационных сетях разной степени сложности.

Представляет собой уплотнительное волокно из комплексных нитей высокой прочности, поставляется в пластиковых контейнерах и имеет различную длину (от 12 до 160 метров в зависимости от упаковки).

Нить Локтайт 55 – универсальный элемент, обеспечивающий резьбовым соединениям надежную мгновенную герметизацию даже при сильном давлении. Сертификат позволяет использовать продукт в газовых системах без ограничения

Для создания герметичного соединения нить вручную наматываю на резьбовой отрезок трубопроводной арматуры. Она мгновенно фиксируется на месте и больше уже не меняет своего положения.

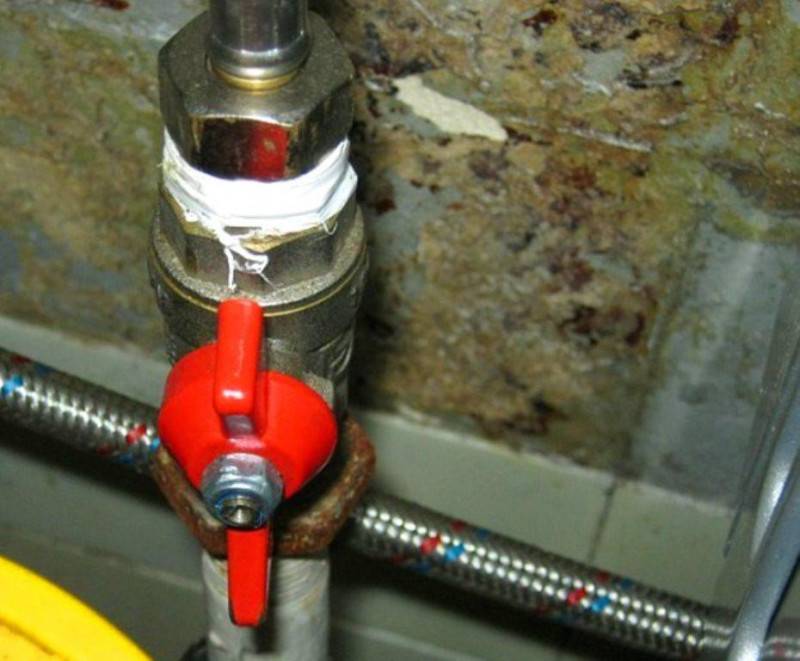

Второй надежный уплотнительный элемент – это лента ФУМ, сделанная из фторопласта 4D. На рынке представлены ФУМ-ленты трех типов:

• Марка 1 снабжена дополнительной смазкой на основе вазелинового масла. Применяется в промышленных системах и коммуникационных сетях с едкими, агрессивными средами.
• Марка 2 не имеет смазки и лучше всего проявляет себя в комплексах, работающих на различных окислителях.
• Марка 3 выпускается с использованием краевых фрагментов первых двух видов и подходит, как для промышленных, так и для бытовых целей.

Она представляет собой тонкие нити, уложенные в пленку.

ФУМ лента демонстрирует высокие антикоррозийные качества, проявляет хорошую термостойкость и не выделяет токсинов в процессе активной эксплуатации

Лента ФУМ позволяет осуществить прочное соединение трубных элементов, которое на долгие годы обеспечит системе полную герметичность. Гарантийный срок хранения ленты в контейнере составляет 13 лет.

Термостат духовки

Этот элемент необходим для поддержания заданной температуры внутри камеры. В зависимости от выбранной модели встречаются электронные, электромеханические и механические термостаты. Для регулировки чаще всего используется ручка, вращающаяся по кругу. В случае с электронной системой, это может быть сенсорный дисплей с числовой визуализацией данных.

Основной элемент термостата – дилатометр, реагирующий на колебания температуры внутри камеры. Как только она поднимается до критичного уровня, расширяется линейный стержень, воздействуя на клапан. Последний начинает постепенно перекрывать подачу газа. Если температура, наоборот, понижается, то дилатометр даёт команду увеличить объёмы поступающего для сгорания топлива.

Термостат духовки

Критичные для готовки блюд параметры настраивает сам пользователь посредством местного управления. Если термостат вышел из строя, то духовка будет либо прогреваться до максимальных значений, либо вовсе перестанет нагнетать температуру.

Устройство газовой плиты с электророзжигом

Дарина, Hansa, Ardo – такие разные и одновременно одинаковые. Ремонт газовых плит Гефест как две капли воды напоминает ремонт Аристона; газовые плиты составлены типовыми узлами. Достаточно рассмотреть единственное устройство, чтобы понимать схему. Запаситесь справочником, чтобы правильно выдержать давление газа. При правильной настройке пламя ровное, синего цвета. Оранжевые всполохи показывают нарушение баланса топливной смеси. При неправильных настройках происходит срыв пламени (особенно свойственно рожковым духовым шкафам).

Прочитавшим обзоры портала ВашТехник, касающиеся газовых проточных водонагревателей, самостоятельный ремонт газовых плит покажется детской забавой! Делать собственноручно нельзя, а почистить прибор можно. Чистить мастеру предстоит свечи, датчики горения, конфорки, иногда сопла. Внутри газовой плиты много интересного. Осваивающему правильную чистку оборудования следует понимать, что увидим внутри. Под столом газовой плиты:

• Конфорки. Часто крепятся к столу газовой плиты болтами. Каждая конфорка состоит из крышки, рассекателя, инжектора (сопла). Под столом жестко не крепятся, к каждой подходит стальная или медная трубка, крепление ведется наподобие американки. Понадобится ключ ориентировочно на 13, чтобы изделия поснимать. Удобнее чистить, если что забилось внутрь. Опасайтесь сорвать головку, резьбу – придется менять. После сборки проверяйте герметичность обмыливанием. Процедура заключается в нанесении пены на спорные узлы.
• По периметру конфорки две свечи. Одна служит розжигу (за счет пьезоэлемента либо электронной схемы), вторая является термопарой, включенной схемой контроля горения. Отличить достаточно просто. Высоковольтная свеча розжига одета керамическим кафтаном, чтобы искру не пробило ниже заданного уровня. Когда течет дуга, видно: язык разряда облизывает корпус конфорки. Газовые плиты с электророзжигом мастер правильно заземлит. Остерегайтесь применять подводки водопроводные, соединители, пронизанные металлическими нитями. При монтаже от стояка шланги отделяются специальными прокладками. Несоблюдение правила легко спровоцирует взрыв в благоприятных ситуациях. Писали подробнее, напоминаем очередной раз. Свеча с термопарой одета бронзовым кафтаном, проводящим тепло. Тем быстрее полупроводники остынут, потухни пламя, надежнее сработает защита, перекрывающая подачу газа.

• Чаще под столом стоит коллектор. Толстая трубка, от которой к любой конфорке идет подводка. Ток газа контролируется электромагнитными клапанами. Число обычно равно числу конфорок. При затухании пламени горелки остальные будут гореть. Целесообразность решения возможно оспорить, но так делается. Каждый электромагнитный клапан содержит катушку индуктивности. Термопара нагревается, появляется ЭДС (десятки милливольт), удерживающая устройства открытыми. Полный порядок включения: поворачиваем регулятор подачи газа, надавливаем. Жмем кнопку пьезорозжига, либо электронная схема делает комплекс процедур самостоятельно. Ручку фиксированное время удерживаем. Прогревается термопара, начинает вырабатываться ЭДС, электромагнитный клапан удерживается открытым за счет явления, открытого Зеебеком. Стоит газу потухнуть, свеча датчика остывает, подача газа прекращается. Процесс инерционный, считаем, недалек день, в газовых плитах начнут использоваться датчики ионизации пламени, позволяющие защите сработать мгновенно.
• Аналогично газовому коллектору внутри распределительный арматурный щиток. Разбегаются к каждому электроду розжига одиночные высоковольтные провода. Очередной способ отличить термопару: к датчику тянутся две жилы, сечением потоньше. Пробой искры идет на корпус, второй провод розжигу лишний. Лишись газовая плита заземления, обретаем шанс получить удар током. Возможны смертельные исходы – дополнительная причина доверить установку профессионалу. Коллектор подключается через разъемы. Имеется защита против неправильной ориентации штекера, местами перепутаете запросто. При открывании конфорки искра станет проскакивать на другом рассекателе. Мало приятного, возможен всполох пламени.

Если заряд формируется электронной схемой, найдете внутри простенький тиристор, диод, конденсатор, предохранители. Работает схема, питаемая зарядом конденсатора с последующим выплеском энергии искровым промежутком свечи. Ремонт электророзжига газовой плиты касается перечисленных элементов. Легко заметить неисправность. Сгоревшие элементы черного или схожего цвета.

Стоимость проведения работ у специалистов

Неисправности возникают внезапно и требуют быстрого устранения, особенно при поломке газовой плиты. Однако не все владельцы бытовой техники обладают необходимыми навыками. Когда невозможно выполнить ремонт самостоятельно, приходится вызывать мастера на дом. Какие расходы ожидают хозяина:

• замена или ремонт крана подачи газа — от 300 до 1 200 руб.;
• чистка форсунки — от 400 руб.;
• замена лампы в духовке — от 400 руб.;
• регулировка газа — от 500 до 900 руб.;
• смазка и чистка штоков на рычаге подачи — 900 руб.;
• замена штоков — 1200 руб.;
• смена термопары — 900 руб.;
• замена блока розжига — 900 руб.;
• чистка подводящих контактов — от 900 до 1 100 руб.;
• смена уплотнительной резинки — от 500 руб.;
• замена или ремонт свечи — 800 руб.

Цены зависят от модели плиты и региона, где проводится обслуживание и ремонт бытовой техники.

Техническое обслуживание газовой плиты

Для поддержания кухонного оборудования в исправном состоянии, необходимо регулярно производить технический осмотр изделия.

После эксплуатации прибора следует ежедневно осуществлять чистку конфорок и варочной панели агрегата от грязи.

Чугунные горелки допустимо очищать при помощи металлической щётки с тонким ворсом. При этом, для эффективного удаления загрязнений, к моющему веществу можно добавлять чайную ложку пищевой соды. Для очистки металлических плит следует использовать специальные средства.

После проведения профилактического обслуживания, прибор следует вытереть насухо.

Если в процессе эксплуатации плиты, регулировочные рукоятки стали западать или туго вращаться, необходимо произвести смазку пробок рычагов, а также очистку штоков от загрязнений. Для этого необходимо демонтировать пластиковые элементы кранов  и переднюю панель газового прибора. Затем, выкрутив крепёжные шпильки, фиксирующие шток, поочерёдно, извлечь вентили. После этого вытянуть пружинный и пробковый механизмы, тщательно очищая их от загрязнений.

Во избежание повреждения элемента и, как следствие, утечки газа, удалять грязь с пробки острыми  предметами  категорически запрещено.

Пробковый механизм, после очистки, можно обработать графитовой смазкой

Однако, в процессе выполнения данной процедуры, следует соблюдать предельную осторожность, чтобы не залепить проходные отверстия элемента. После реставрации пробки, необходимо произвести  очистку штока от загрязнений. Сборку регулировочного крана следует производить в обратном порядке

А именно: вставить в кран пробку, затем пружину, закрепляя шток при помощи шпильки

Сборку регулировочного крана следует производить в обратном порядке. А именно: вставить в кран пробку, затем пружину, закрепляя шток при помощи шпильки.

После проведения технического обслуживания плиты, пластиковые рычаги и переднюю панель прибора следует установить на прежнее место.

Таким образом, вышеперечисленные рекомендации помогут выявить и устранить неполадки, которые часто возникают в процессе эксплуатации газового оборудования. При этом, многие неисправности можно ликвидировать своими руками. Однако, если самостоятельно устранить поломку не удалось, следует обратиться за помощью в сервисный центр.

Инструмент и материалы

Газовая арматура делается из бронзы или других сплавов, не дающих искры при ударе. Добавочное требование – на 2 порядка прекрасная (исходя из соотношения вязкости газа и воды) непроницаемость. Благодаря этому приобретать краны, шланги и др. необходимо сертифицированные, в специальных магазинах. Визуально их можно отличить от водопроводных по жёлтой рукоятке, черной, жёлтой или черной с жёлтой полосой оплетке. Помните: цена неразумной экономии – жизнь.

Подводящие шланги бывают двух вариантов: из специализированой резины в оплетке из металла (черные) и гофрированные металлические (сильфоны) в пластиковой оболочке (жёлтые). Вторые в два раза дороже, но и расчетный эксплуатационный период их в два раза больше. Резина все же лучше: ее сложнее повредить, она не потрескается при случайном перегибе, а хороший брендовый шланг отслужит не меньше 20 лет.

Газовый ключ

Прекрасная изоляция для резьбы – льняная пакля, пропитанная специализированной пастой «Унипак» для газа, с прокраской стыка с наружной стороны после сборки. Резьбоуплотнительная фторопластовая лента и тефлоновая нить, прекрасно держащие на водопроводе, на газе в течении определенного времени дают ничтожную, однако не безвредную для здоровья утечку.

Из инструмента, кроме отверток, шведского ключа, пассатижей, совсем нужен газовый (трубный) ключ, см. рис; для плиты — №1 (самый маленький). Если планируется замена запорного вентиля на опуске, то необходим еще ключ №2, иначе, стараясь свернуть прикипевший к трубе устаревший вентиль, можно сломать опуск, и газ из стояка хлынет в жилую площадь.

Незаменимая принадлежность современнейшей кухонной плиты – диэлектрическая вставка между подводящим шлангом и запорным вентилем. В настоящий момент практически все плиты снабжены электроподжигом; более того, по ГОСТ Р 50696-94 духовая печь любой плиты обязана быть снабжена системой газконтроля (см. ниже), перекрывающей газ при погасании пламени. Все это (пламя – замечательный проводник электричества) даёт крепкую электроутечку на газовый стояк, что отнюдь небезопасно, так что электроизоляция плиты от стояка нужна. Также, если плита снабжена руководящим процессором, то плавающие электрические потенциалы без изолирующей вставки быстро выведут его из строя.

Процедура переноса труб на участке

Можно ли перенести трубы газоснабжения на участке самостоятельно? Работа по перепланировке газовой системы своими силами или квалифицированными специалистами проводится в следующем порядке:

1. разработка и согласование проекта в соответствии с действующими требованиями безопасности;
2. приобретение материалов и подготовка комплекта инструментов, необходимого для выполнения работы;
3. непосредственный перенос;
4. проверка качества выполненных работ и ввод системы в эксплуатацию.

Получение согласования

Первая стадия перепланировки газовой системы – это разработка проекта и согласование документа.

Схема расположения газопровода на участке

Куда обращаться? Проект будущей системы газоснабжения частного дома можно разработать:

• самостоятельно с учетом всех норм безопасности;
• в любой специализированной организации;
• в региональном отделении газоснабжающей компании.

Стоимость услуг специалистов будет определяться на основании:

• тарифов выбранной компании;
• региона;
• сложности проекта;
• перечня дополнительных услуг (разработка сметной документации, согласование документа, проведение переноса на местности и так далее).

Для согласования разработанного проекта необходимо обратиться в газовую службу региона и подать письменное заявление, к которому приложить:

• копии правоустанавливающих документов на дом и садовый участок;
• технический паспорт на дом;
• топографический снимок участка с указанием расположения строений и коммуникационных систем (водоснабжение, канализация и так далее);
• копию гражданского паспорта;
• проект переноса;
• согласие соседей, если проектной документацией предполагается перенос системы с изменением на соседнем участке;
• документы, подтверждающие соответствие устанавливаемого оборудования нормам безопасности (паспорта, сертификаты и так далее).

Подготовка

Для выполнения работ по переносу потребуются:

• болгарка;
• сварочный аппарат;
• разводной ключ;
• лопата, щебень, изоляционный материал, если прокладка трубопровода предполагается в земле;
• поддерживающие устройства при прокладке надземной магистрали;
• трубы и соединительные фитинги;
• запорная арматура, счетчики и иные устройства, предусмотренные проектом;
• материалы для изоляции резьбовых соединений;
• гибкие шланги для подключения газовой плиты и иного оборудования;
• газовое оборудование.

Перепланировка системы газоснабжения

Процесс переноса выполняется в следующем порядке:

1. отключение газоснабжения;

Отключить отдельную магистраль от центральной системы могут только сотрудники облуживающей организации. Заявка на отключение подается предварительно.

1. демонтаж труб, не предусмотренных составленным проектом. Как правило, прокладка наружных систем газоснабжения проводится стальными трубами, для демонтажа которых требуется болгарка;

Снятие ненужных труб

1. продувка труб (освобождение от скопившегося газа). Работа выполняется с целью повышения безопасности на участке;
2. установка и крепление новых труб и предусмотренной проектом запорно-регулирующей арматуры;

Проведение новой системы газоснабжения

Для соединения металлических труб между собой рекомендуется использовать метод сварки, отличающийся максимальным уровнем надежности и герметичности. Установка арматуры может быть произведена резьбовым методом с обязательным применением герметизирующих материалов.

1. подключение оборудования.

Проверка и ввод

После проведения всех работ необходимо проверить герметичность системы и провести пробный запуск.

Проверка герметичности выполняется при помощи обычного мыльного раствора и губки (кисточки), который необходимо нанести на места соединений труб и крепления арматуры. При этом:

если при нанесении состава на поверхности образовались мыльные пузыри, то в данном месте происходит утечка, то есть система не герметична;

Признак плохой герметичности соединения

отсутствие пузырей указывает на полную герметичность газоснабжающей системы.

Как производится монтаж газовых труб на фасаде строения, смотрите на видео.

Пробный запуск позволяет определить, выдерживает ли система заявленное давление.

Только после проведения всех проверок можно закапывать трубы (при прокладке подземного трубопровода) и составлять акт выполненных работ, необходимый для ввода газопровода в эксплуатацию, который осуществляется региональной газовой службой.

Почему многие хотят подключить плиту своими руками?

Следует остановиться на этом вопросе отдельно. Сейчас провести подключение печки могут не только государственные, но и частные бригады. Но цены на их услуги порой оставляют желать лучшего. Именно поэтому многие полагаются исключительно на собственные силы. Ведь поначалу может казаться, что нет ничего сложного в вопросах подключения печки в квартире. Но не тут-то было, ведь вам придётся иметь дело со всей системой газоснабжения. Поэтому рекомендуем лишний раз подумать, прежде чем браться за выполнение такой работы.

Если хотите сэкономить — обращайтесь к представителю местных газовщиков. Конечно, подстроиться под их график будет не каждому удобно, зато сбережёте лишнюю копеечку в семейном бюджете.

Чистка

Если датчик перестал подавать сигнал на клапан-отсекатель, не стоит сразу его менять, нужно проверить термопару и возможно придется выполнить ее чистку.

Специфический признак такого сбоя можно определить следующими действиями:

• нажимают кнопку запальника;
• горелка зажигается;
• факел горит, до тех пор палец покоится на кнопочке;
• как только рука снимается с кнопки — пламя пропадает.

Это признак грязной термопары. Конец термодатчика размещается прямо около горелки и пламени. В духовке он также находится близко с рассекателем пламени вверху камеры. Эта часть термопары не должна иметь нагар, отложения и любых дефектов.

Когда рабочий участок термодатчика покрыт нагаром, то его очищают наждачной бумагой. Чем значительнее слой нагара, тем меньше тепловой энергии поступает к датчику и меньше создается ЭДС.

Выработанных милливольт вероятно не достаточно для запуска клапана-отсекателя. Если это действие не поможет нужно проверить работоспособность термопары.

Какой шланг нужен для подключения газовой плиты: популярные виды изделия

Подсоединить плиту к газовой трубе можно как при помощи мастера, так и самостоятельно. А сделать это нужно при помощи особого шланга. Шланг обязательно должен подходить для газа.

Ознакомиться с популярными видами шлангов для подключения газовой плиты можно в интернете или в магазинах

Сегодня магазины могут предоставить 3 вида гибких шлангов. Все они очень разные, имеют свои особенные характеристики, плюсы и минусы. Но все они удобные, так как являются гибкими, а это позволяет передвинуть печку и при этом не сломаться.

Каким может быть шланг для газовой печки:

• Резиновым. Этот вариант наиболее популярный, так как у него самая выгодная цена. Он очень прочный и при этом самый безопасный шланг. Данный шланг прослужит очень долго, так как его делают из самых новейших и качественных материалов.
• Так же резиновым, но уже, у него есть металлическая оплетка. Что делает его еще более прочным. Достигает он в длину 5 метров – это очень удобно для кухни.
• Сильфоновым. Эти шланги имеют способность хорошо растягиваться, а так же они защищены специальной оболочкой. Она помогает им оставаться незаменимыми и очень прочными. Однако такой вид очень дорого стоит.

Шланг – это самый главный атрибут подключения, ведь только благодаря ему плита имеет безопасное и надежное присоединение к газовой трубе. Все они удобны и практичны.

Популярные неисправности форсунок

Обычно жиклеры служат долгое время. Их замена требуется при переходе на иной тип газа или в случае заводского брака. Чаще возникает необходимость очистки их от копоти и засорения.

С засорением форсунок связаны следующие проявления:

• плита коптит, вместо ровного голубого пламени над рассекателем появляются красно-жёлтые языки;
• одна из конфорок не зажигается;
• конфорка плохо горит, иногда гаснет;
• при отпускании кнопки (ручки), которой включается устройство поджига, пламя духовки гаснет, либо вовсе не зажигается – такое случается, когда из-за недостаточной подачи газа вырабатываемого тепла не хватает для подогрева термодатчика, и подача топлива перекрывается системой контроля газа автоматически.

Замена отдельной форсунки требуется в случае, если на конфорке происходит настолько интенсивное горение газа, что языки пламени отрываются от рассекателя. Такое бывает в случае заводского брака. Если наблюдается аналогичная картина на всех конфорках, стоит проверить редуктор.

Инструментов для работ, связанных с форсунками, понадобится немного: набор рожковых и накидных ключей, крестовая отвёртка, тонкая игла (лучше укрепить на торец карандаша), проволочка или леска. Для очистки также пригодится мыльный раствор или иное жидкое средство, которым моют посуду. Абразивы использовать нельзя!

Чаще всего нужны ключи:

• для старых жиклеров — 8 мм (для сжиженного газа — 7 мм);
• для гаек конфорок — 14 мм;
• для наконечника трубопровода духового шкафа — 17 мм.

Однако, поскольку конструкции плит различны, понадобиться могут и другие ключи. Поэтому рациональнее запастись их полным набором.

Документальный вопрос

Подключение газовой плиты начинается не с подготовительных работ, а приобретения самой печки и аккуратной её распаковки. Но даже после самого тщательного осмотра не спешите приступать к работам. Ведь ещё нужно получить список документов от газовой службы. Для этого вы должны предоставить местным газовщикам свой паспорт со справкой о составе семьи, правоустанавливающий документ на жильё, паспорт для счётчика, договор по техническому обслуживанию, газовые квитанции, абонентскую книжку, свидетельство о регистрации права собственности.

Только после этого Горгаз выдаст вам абонентскую книжку с отметками об инструктаже по правилам поведения с газом вас и всех членов вашей семьи, бланки по договору насчёт поставки газа в ваше жильё, а также контракт на эту самую поставку газа.

Совет: после получения необходимой документации старайтесь в самые краткие сроки подключить плиту. Ведь срок гарантии распространяется с даты приобретения этой бытовой техники, но не подключения. Поэтому если вы решили отставить новую печку на неопределённое время в гараж или кладовую — это не самая лучшая идея.
