Вторая жизнь привычного инструмента: самостоятельный ремонт шуруповёрта

Устранение неисправностей шуруповерта

Для того, чтобы удостовериться в поломке аккумулятора шуруповерта, его необходимо проверить при помощи мультиметра.

Аккумулятор следует вначале проверить перед его возможной заменой. Проверить аккумулятор следует обычным измерением уровня напряжения с помощью мультимера на клеммах прибора. Осуществлять проверку можно и с помощью любого другого тестера. При этом должно наблюдаться совпадение выходного напряжения аккумуляторов в рабочем состоянии, если они заряжены. Указанные на корпусах аккумуляторов значения 12V, 18V и др. должны точно соблюдаться. Если это условие не выполняется, то прибор следует заменить.

Возможные неисправности зарядного устройства шуруповерта приводят к необходимости его разборки с последующей проверкой с использованием тестера, который уже применялся. Каждая батарея, входящая в аккумулятор, должна быть подвергнута аналогичной проверке. После определения неисправных элементов следует купить в магазине специальные элементы одинакового типа с аналогичной емкостью, чтобы установить их на места предыдущих, заменив старые на новые.

Делая ремонт кнопки включения, необходимо иметь специальный навык и соответствующие знания в области электроники

Разборка аппарата следует осуществлять с предельной внимательностью и осторожностью. Иначе вскрытие прибора может привести к тому, что детали определенного вида могут с легкостью выпасть из шуруповерта. После того, как Вы удостоверились в том, что причина поломки в аккумуляторе, то его будет необходимо разобрать

После того, как Вы удостоверились в том, что причина поломки в аккумуляторе, то его будет необходимо разобрать.

Когда корпус прибора вскрыт, то аппарат необходимо проверить на присутствие в нем контактов, которые потемнели. При их наличии необходимо провести их зачистку с помощью наждачной бумаги.

Когда выключатель уже отремонтирован, то, возможно, что прибор не будет регулировать число оборотов, если сделано плавное нажатие на его курок. Вместе с тем функции прибора не теряются, когда нажатие на курок полное. В этом случае сама неисправность связана со схемой регулировки. При этом осуществляют полную замену выключателя.

Если в приборе отсутствует реверс, то его заменяют реверсным переключателем, но можно и попытаться его отремонтировать. С этой целью ремонт реверса напоминает ремонт кнопки выключателя

Крышка переключателя осторожно приподнимается. Затем осуществляется проверка контактов, их чистка и сборка. При обнаружении обгоревших либо деформированных контактов под крышкой реверс обязательно требуется заменить

При варианте кнопки, когда реверс собирают в ее корпусе, то есть внутри нее, кнопка меняется при этом полностью

При обнаружении обгоревших либо деформированных контактов под крышкой реверс обязательно требуется заменить. При варианте кнопки, когда реверс собирают в ее корпусе, то есть внутри нее, кнопка меняется при этом полностью.

Основные причины поломки

В зависимости от того, как проявляется поломка, можно определить ее причины. Есть 7 самых распространенных типов неисправностей, из-за которых электрический механизм выходит из строя:

1. Износ аккумулятора — инструмент работает слабо, требует более частой подзарядки. Решение — покупка нового аккумулятора и самостоятельная замена.
2. Повреждение сателлита или штифта — неисправность, которую можно устранить заменой комплектующих.
3. Если шуруповерт не крутит под нагрузкой, это говорит о неправильной эксплуатации прибора.
4. Повреждение вала или подшипников — еще одна из причин плохой работы. При эксплуатации механизм трещит и не справляется с нагрузкой.
5. Износ внутренних шестерней также нарушает функционирование устройства.
6. Отсутствие смазки в редукторе — такое бывает, если инструмент используется редко.
7. Он может не работать из-за перегорания обмотки мотора. В такой ситуации требуется замена мотора.

Определить причину не просто при визуальном осмотре прибора, необходимо выполнить диагностику по такой инструкции:

• отключить от сети прибор;
• снять патрон;
• снять корпусную часть;
• снять редукторы и фиксирующую пластину;
• разобрать редуктор, чтобы получить доступ к шестерням;
• осмотреть каждую комплектующую, оценить степень износа или выявить повреждения;
• заменить сломанные детали;
• настроить пружины плоскогубцами, чтобы улучшить управление прибором;
• добраться до подшипников, проверить их, поврежденные — заменить;
• проверить состояние мотора, щеток и вала.

Подшипники и шестерни изнашиваются при интенсивной эксплуатации достаточно быстро, поэтому требуют периодической замены. Аккумулятор даже в качественной технике также следует периодически заменять.

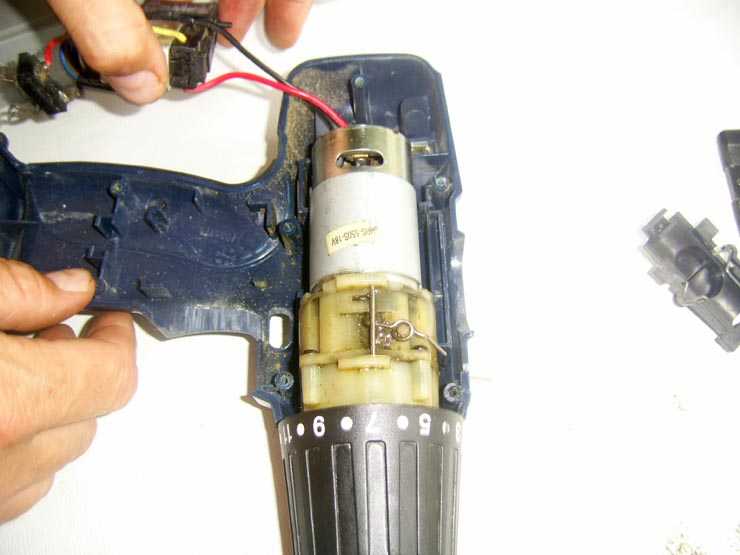

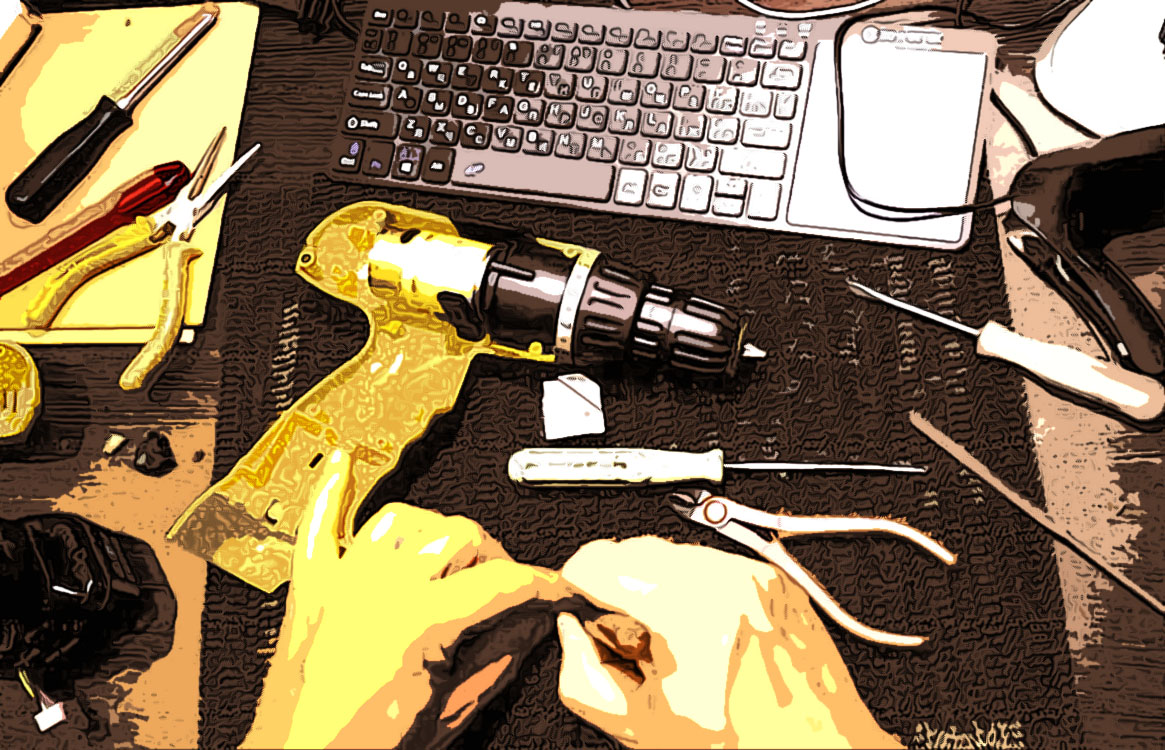

Как разобрать

Разборка шуруповерта выполняется на столе или иной ровной поверхности, чтобы избежать потери деталей или крепежа.

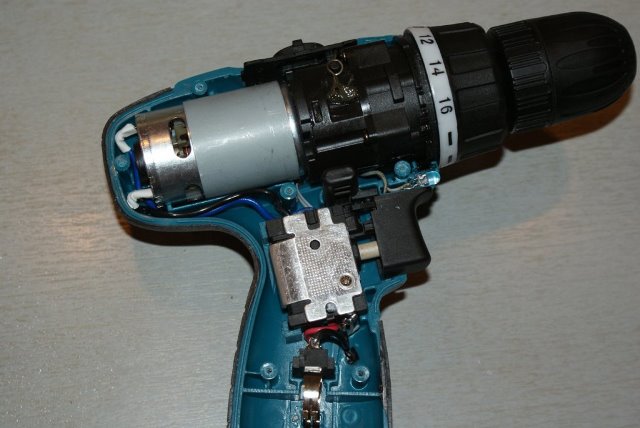

Шуруповерт

Чтобы разобрать шуруповерт, сначала необходимо извлечь аккумулятор, а потом выкрутить все винты

Затем корпус осторожно раскрывают, стараясь не повредить конструкцию. Если возникают затруднения, нужно еще раз осмотреть устройство. Возможно, где-то остался крепеж или же части соединены скобами, которые требуется удалить

Возможно, где-то остался крепеж или же части соединены скобами, которые требуется удалить.

После того, как корпус раскрыт, поочередно снимают детали, раскладывают их на столе в том порядке, в котором они были извлечены. Можно сделать несколько фотографий, чтобы не ошибиться в процессе сборки техники.

Редуктор

О поломке этого узла сообщают сильная вибрация при работе, нехарактерные шумы или другие признаки. Для ремонта потребуется разобрать редуктор шуруповерта. Он включает в себя кольцевые шестеренки, шестерни-сателлиты, а также водилы. Все детали поочередно извлекаются из корпуса, затем тщательно вычищаются, смазываются.

Процедуру проводят на ровной поверхности, извлекая все детали, раскладывая их в правильном порядке, чтобы не испытывать проблем при обратной сборке.

Сама разборка выглядит так: снимается патрон, разбирается корпус, редуктор отделяется от двигателя. Далее убирается пластина, из корпуса извлекаются все детали, выкручиваются болты, соединяющие половины редуктора. Плоскогубцами регулируется диаметр пружины, чтобы улучшить включение передачи. Далее разбирается муфта – снимаются стопорное кольцо, шайбы, насыпной подшипник. Извлекается вал.

Неисправные элементы после разборки меняются на новые. Иногда, например, при искривлении вала, необходимо приобретение нового редуктора.

Двигатель

Если мотор не работает, проблема обычно связана с щетками, реже – с обмоткой якоря. В первом случае щетки меняются на новые. Во втором – потребуется поменять сам двигатель. Шестерня, запрессованная на валу этого узла, остается целой, ее нужно отсоединить специальным съемником или подручными инструментами. Затем деталь одевают на новый двигатель, используя молоток и твердую поверхность.

Кнопку

Ремонт кнопки шуруповерта обычно нецелесообразен, но иногда достаточно ее просто разобрать и тщательно почистить. Условно она включает в себя три узла:

• кнопка управления включением и выключением, а также регулировки оборотов;
• рычаг плавного пуска;
• кнопка реверса.

Если деталь разборная, чтобы разъединить ее, нужно отыскать пластмассовые защелки и отогнуть их. Неподлежащую разборке кнопку меняют на новую.

Как снять патрон с шуруповерта «Зубр»

Патрон является одним из самых подверженных износу элементов конструкции шуруповерта, поэтому он разбирается чаще других деталей

При его разборке вам следует обратить внимание на то, каким способом закреплен патрон. Всего выделяют три способа крепления. Самый простой и старый из них – это при помощи конуса Морзе

При таком способе совпадает конусность патрона и вала. Снимается такой патрон при помощи легких ударов молотка по корпусу. Второй способ заключается в креплении патрона с помощью резьбы, когда он навинчен на резьбу конца вала. В таком случае порядок действий будет несколько другим

Самый простой и старый из них – это при помощи конуса Морзе. При таком способе совпадает конусность патрона и вала. Снимается такой патрон при помощи легких ударов молотка по корпусу. Второй способ заключается в креплении патрона с помощью резьбы, когда он навинчен на резьбу конца вала. В таком случае порядок действий будет несколько другим.

• Выкрутить по направлению движения часовой стрелки винт, закрепляющий патрон.
• Затем следует зажать шестигранный ключ, предварительно вставив его в патрон, в тисках, надеть на него накидной ключ и ударить по нему молотком. Патрон должен сместиться.

В тех случаях, когда патрон не поддается такому воздействию, нужно сделать следующее. Требуется вытащить редуктор, а вместе с ним и шпиндель, после этого весь узел зажать в тисках и с помощью трубного ключа демонтировать патрон.

В этой статье мы кратко осветили возможные проблемы, возникающие при эксплуатации шуруповерта «Зубр», рассмотрели основные неисправности, а также разобрали способы их устранения. Надеемся, что время, которое вы потратили на прочтение этой статьи, пошло вам на пользу.

Самая распространённая поломка: на что обратить внимание в первую очередь

Двигатели шуруповёртов, если это не дешёвый китайский ширпотреб с претензией на «фирму», работают очень долго. А вот регуляторы оборотов в подобном электроинструменте – проблемный узел. И поломки у них бывают разнообразными. Шуруповёрт может попросту перестать работать или, наоборот, будет вращаться на максимальной скорости без возможности отключения. Поэтому если у домашнего мастера есть шуруповёрт, к которому он привык, то лучше иметь для него кнопку с регулятором про запас.

В сегодняшнем примере будет рассмотрена подобная проблема.

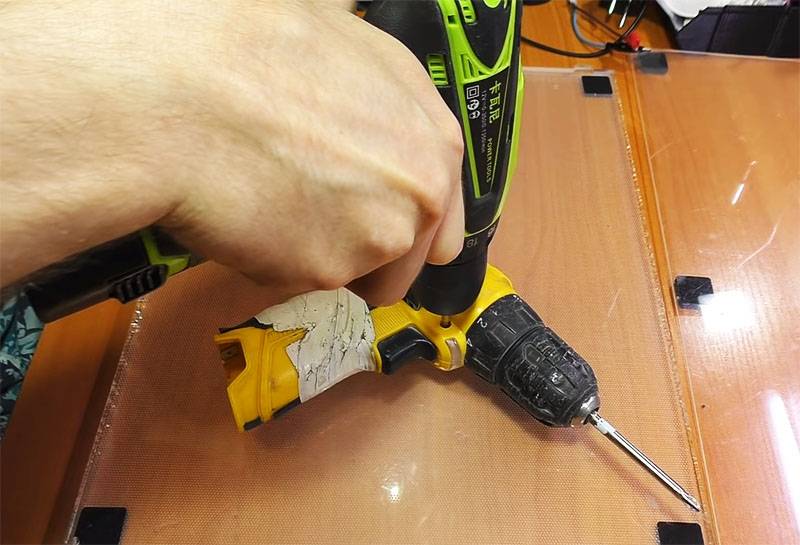

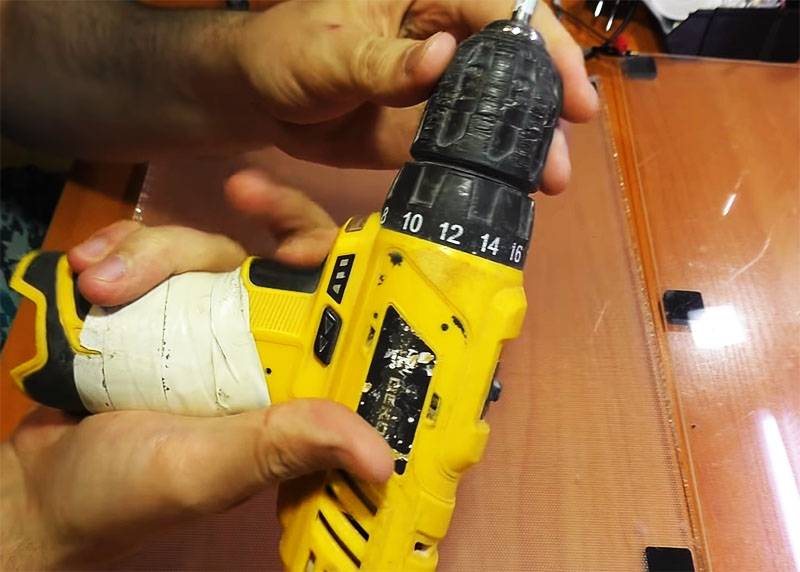

ФОТО: YouTube.comЛюбимый и привычный для руки шуруповёрт, который нужно отремонтировать

Проблема данного шуруповёрта в том, что в нём перестала работать кнопка реверса (заклинила в одном положении), и к тому же инструмент перестал выключаться. Стоит установить в него аккумуляторную батарею, патрон начинает вращаться на максимальных оборотах, совершенно не реагируя на нажатие клавиши. Что ж, есть необходимость понять, в чём проблема, и по возможности её устранить. Как говорится, вскрытие покажет.

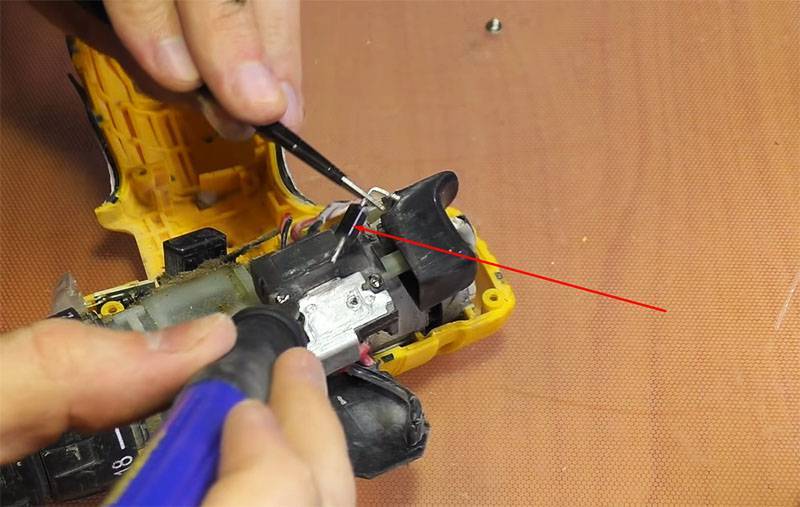

ФОТО: YouTube.comКнопка реверса заклинила в одном положении и не желает нажиматься

Частые неисправности шуруповёрта

Чтобы не забыть, как собрать разобранный шуруповерт, все детали нужно укладывать в том порядке, в каком они были сняты. Почти все шуруповерты имеют одинаковую конструкцию, а значит и неисправности идентичны. Это может быть износ втулок, щеток или развалившийся подшипник.

Инструмент не включается

Неважно, какая в наличии марка шуруповерта Bort (Борт), Hilti, Pit, Sparky, Sturm (Штурм), Союз, Вихрь, Диолд, Ермак, Зубр, Elti, Koln, Вортекс или Патриот. Сначала нужно удостовериться исправен ли аккумулятор и убедиться в наличии заряда в элементе. Если инструмент не включается, может быть:

Если инструмент не включается, может быть:

1. Отсутствие тока в сети (для электрических шуруповертов).
2. Нет заряда в аккумуляторе (для беспроводных моделей).
3. Вышла из строя кнопка включения.
4. Плохое состояние контактов в разъеме для подключения АКБ или в местах крепления щеток.

Ремонт двигателя

Шуруповерт оборудован двигателем, помещенным в специальный корпус. Там же расположены якорь и щетки. Чтобы проверить состояние двигателя, нужно отсоединить провода, идущие к кнопке пуска. Сопротивление обмотки на якоре измеряется мультиметром. При низком значении прибор покажет короткое замыкание. Если значение отсутствует, значит где-то произошел в токоведущем проводе. Если вышел из строя якорь, то пропадает мощность шуруповерта и появляются искры при работе. Это может сопровождаться задымлением и полным отключением агрегата.

Двигатель шуруповерта

Замена щеток

Чтобы заменить щетки, нужно разобрать электродвигатель. Здесь нужно отогнуть зажимы на торцевой части мотора и несильно постукивая молотком по валу, сбить с него ротор. Затем следует снять крышку и вынуть неисправные щетки. Эти элементы считаются расходным материалом, поэтому их меняют на новые.

Ремонт редуктора шуруповерта

Иногда в процессе работы шуруповерт издает посторонние звуки. Это износились зубья на шестеренке в редукторе. В это случае можно сточить небольшой болт до нужного размера и вставить в изношенное место. Перед установкой болт необходимо накернить.

Поломки в электрической части — как выявить и устранить

Шуруповерт – это универсальный инструмент и подходит не только для работы с крепежом. При наличии регулировки скорости его можно применять для сверления. Никого уже не удивляет то, что шуруповертом можно мешать раствор или бурить лунку на зимней рыбалке.

Нередко в электрической части агрегата случаются неполадки:

• Шуруповерт не работает при нажатой кнопке включения.
• Не работает реверсивная функция.
• Не увеличиваются обороты.

Разницы нет в каком шуруповерте неполадки. Если инструмент не запускается, нужно проверить аккумулятор на наличие зарядки. Для этого батарею заряжают на 1-2 часа и ставят обратно на шуруповерт. Если агрегат снова не включается, то при помощи мультиметра нужно произвести диагностику.

Батарея шуруповерта

Батарея

Многие пользователи интересуются, как разобрать аккумулятор шуруповерта. Здесь нужно разбирать корпус аккумулятора, чтобы извлечь кассеты из нескольких элементов. Эти так называемые «банки» подают на инструмент нужное напряжение. Без определенной сноровки и умения разобрать аккумулятор не получится. Лучше доверить это дело людям, хорошо разбирающимся в этом вопросе.

Проблемы с кнопкой

Чаще всего у кнопки включения подгорают контакты. Чтобы их зачистить, понадобится мелкозернистая наждачная бумага. Это касается разборной кнопки. Если кнопка неразборная, ее меняют на новую. Проверить работу кнопки можно мультиметром. Для этого нужно отключить батарею и к выходным клеммам присоединить измерительный прибор. В случае исправного пуска мультиметр покажет нулевое значение.

Быстрозажимное крепление

В процессе работы быстрозажимное крепление забивается пылью, металлической крошкой и песком. Патрон начинает заедать, появляется посторонний шум и треск. Для устранения неполадок следует снять нижнюю муфту. Тонкой отверткой ее нужно поддеть по часовой стрелке. Затем необходимо снять металлическое кольцо при помощи молотка и длинного болта. После разборки все элементы патрона подлежат чистке и смазыванию. Всю сборку производят в обратной последовательности.

Перед ремонтом нужно изучить конструкцию шуруповерта

Неисправности шуруповерта связанные с электрической частью

• инструмент не включается;
• нет переключения реверсивного режима;
• отсутствует регулировка количества оборотов;
• не работает электрический двигатель.

Инструмент не включается

Если инструмент не включается, обязательно, до начала ремонта, проверьте  аккумулятор. Замерьте мультиметром напряжение на выходе после зарядки, если он неисправен, то аккумуляторную батарею можно отремонтировать.

Так же вы можете проверить и, в случае надобности, отремонтировать зарядное устройство, так как это сделано на видео.

Не работает реверс

Если не работает реверс, замерьте сопротивление на входе и выходе кнопки при включенном реверсе. Если сопротивления нет, значит, проводимость контактов реверса нарушена, стоит почистить контакты.

Отсутствует регулировка количества оборотов

Как правило, проблема кроется в плохой работе пусковой кнопки. Либо контакты подгорели, либо механизм подклинивает. В этом случае кнопку можно заменить или попробовать разобрать.

До разборки проверьте пусковую кнопку при помощи мультиметра, нужно измерить напряжение на входе кнопки.

Если напряжение есть измеряем сопротивление, при исправной кнопке  должно стремиться к нулю. Для этого ставим прибор на измерение сопротивления, полностью нажимаем кнопку и измеряем сопротивление на выходе.

Важно. Если прибор показал обрыв, то проблема в кнопке. Будьте предельно внимательны при ее разборе, поскольку там много мелких деталей и при обратной сборке вы можете запутаться в очередности их установки

Будьте предельно внимательны при ее разборе, поскольку там много мелких деталей и при обратной сборке вы можете запутаться в очередности их установки.

Еще одной причиной неработающего шуруповерта может быть электродвигатель. Скорее всего, проблема с щетками. В идеале щетки нужно менять, если износ их достиг 40-45% от их длины.

Ну и конечно, необходимо прозвонить электродвигатель, поэтому отсоединяем провода, которые идут от кнопки и мультиметром измеряем величину сопротивления на контактах крепления проводов.

Не работает электродвигатель

Еще одной причиной неработающего шуруповерта может быть электродвигатель. Скорее всего, проблема с щетками. В идеале щетки нужно менять, если износ их достиг 40-45% от их длины.

Дополнительно можно проверить обмотку якоря. Для этого измеряем сопротивление на двух соседних пластинах коллектора, по всей окружности. Значение мультиметра должно быть – «0». Если во время проверки две рядом стоящие пластины покажут значение отличное от нуля  – якорь следует заменить.

Ремонт кнопки шуруповерта — инструкция и схема

Шуруповерт — мобильный инструмент, облегчающий работу с крепежными элементами и резьбовыми соединениями.

До недавнего времени аккумуляторные шуруповерты можно было встретить лишь в арсенале профессионалов, однако с появлением в широкой продаже недорогих бытовых моделей их популярность резко возросла.

В отличие от дорогого профессионального инструмента, бюджетные аналоги обладают меньшим ресурсом, из-за чего чаще выходят из строя.

Одно из самых слабых мест бытового шуруповерта — кнопка пуска и переключатель реверса. Как показывает практика, именно они ломаются чаще всего.

Со временем инструмент и вовсе перестает реагировать на любые манипуляции. Нередко встречается проблема противоположного характера, когда моторчик начинает работать самопроизвольно.

В отдельных случаях для устранения дефекта достаточно разобрать инструмент и прочистить, хотя чаще требуется полная замена кнопки шуруповерта. И в первом, и во втором случае устранить проблему можно своими руками. Обо всем по порядку.

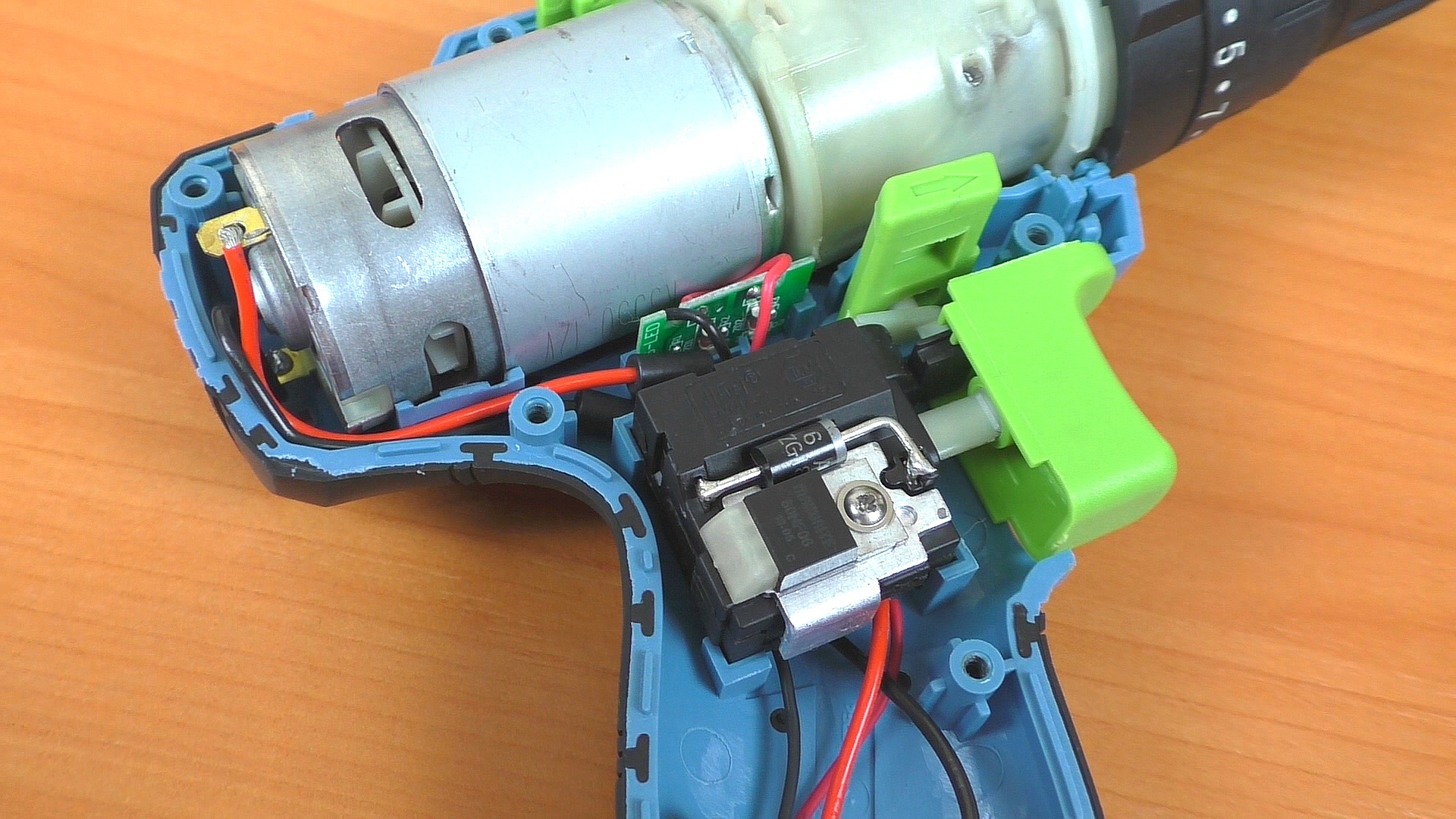

Устройство и схема кнопки шуруповерта

Кнопка шуруповерта — основной элемент управления, который выполняет сразу несколько функций:

• Включение/включение инструмента;
• Переключение направления вращения;
• Плавный пуск двигателя;
• Регулировка оборотов.

При этом каждый из элементов управления, встроенных в блок кнопки, сам по себе не может работать корректно. За исключением переключателя направления вращения, который чаще представляет собой отдельный функциональный блок.

Корпус в большинстве случаев состоит из трех условных отсеков, в которых расположены рабочие узлы и механизмы.

1. В нижней части корпуса находится узел управления включением/выключением и регулировки оборотов электродвигателя.
2. В средней части расположен сам «курок» плавного пуска (чем глубже его вдавить, тем выше скорость вращения патрона). Кнопка при нажатии скользит в специальном блоке по направляющим, за регулировку оборотов отвечает переменный резистор.
3. В верхней части расположена кнопка реверса — переключатель направления вращения патрона. Направление меняется за счет смены полярности подающегося на переключатель напряжения.

Приблизительно так устроены все блоки управления шуруповертов разных марок. Чтобы ознакомиться с устройством кнопки конкретной модели инструмента более детально, рекомендуем изучить схему кнопки шуруповерта (она есть в инструкции).

Как отремонтировать кнопку шуруповерта если она не работает — подробная инструкция

Для проведения диагностики и выполнения ремонта шуруповерта понадобятся следующие инструменты:

• Крестовая отвертка;
• Отвертка с узким плоским шлицем.

В результате активной эксплуатации любого электроинструмента внутри его корпуса неминуемо скапливается грязь.

Поэтому прежде чем отправляться в магазин за новым блоком, следует попробовать очистить старый. Образовавшийся на контактах нагар также следует зачистить мелкой наждачкой. Если кнопка неразборная, придется заменить весь блок.

Этапы проведения диагностики:

1. Разбираем корпус инструмента. Для этого отсоединяем аккумуляторную батарею, откручиваем все винты (они могут быть спрятаны за декоративными накладками, которые придется снять).
2. Проверяем исправность электродвигателя. Для этого от блока управления отсоединяем два провода питания и подключаем их к контактам аккумулятора (двигатель должен заработать).
3. Разбираем кнопку шуруповерта. Для этого нужно отжать пластмассовые защёлки и разъединить две части корпуса кнопки.
4. Производим визуальный осмотр состояния кнопки на предмет наличия грязи и повреждений.
5. Далее нужно аккуратно собрать кнопку шуруповерта, установить на место и протестировать.

Если очистка блока управления результата не дала, необходимо произвести замену всего блока кнопки.

Для этого нужно:

1. Разобрать шуруповерт (процесс описан выше);
2. Установить новую кнопку на место старой;
3. Подключить двигатель в клеммы кнопки (соблюдение полярности в данном случае необязательно);
4. Собрать шуруповерт, аккуратно разместив провода в корпусе.

Очень важно подобрать кнопку под конкретную модель шуруповерта, поскольку при всем внешнем сходстве и визуальном соответствии деталь может не встать в пазы. Как правило, новые кнопки продаются в комплекте с клеммами аккумулятора и транзистором

Особенности ремонта шуруповерта, если он не крутит или плохо крутит

Перед началом ремонта нужно все подготовить. Есть несколько правил и рекомендаций, которых стоит придерживаться при ремонте:

• если требуется замена деталей, необходимо покупать только оригинальные комплектующие, выпущенные производителем инструмента;
• после разборки инструмента стоит проверить все, так как поломок может быть несколько;
• после ремонта необходимо проверить фиксацию всех деталей.

Если прибор плохо крутит или работает медленно, выявить неисправность и отремонтировать его можно без привлечения специалиста. Сначала необходимо диагностировать причины, проверив все детали устройства, после чего приступить к устранению проблемы. Если же устройство на гарантии, рекомендуется обратиться с поломкой в сервисный центр.

Не вращается электродвигатель шуруповерта

Неисправности электродвигателя шуруповерта мало чем отличаются от подобных проблем болгарки, дрели и другого электроинструмента. Первое что может стать причиной почему не работает шуруповерт – это износ щеток электродвигателя, которые легко можно заменить на новые, которые стоят не очень дорого. Вторая причина – выход из строя обмотки якоря или статора двигателя.

Внешний вид электродвигателя шуруповерта

Чаще всего происходит межвитковое замыкание вследствие нарушения изоляции проводов обмотки. Происходить замыкание может из-за перегрева электродвигателя от, так сказать, непосильного труда, то есть нужно вовремя давать остынуть инструменту, дать ему «отдохнуть».

Кстати, перегрев шуруповерта может привести к вытеканию смазки из редуктора что повлечет выход из строя его основных деталей, о которых было упомянуто выше.

В якоре электродвигателя может наблюдаться еще одна проблема: загрязнение или замасливание коллектора, который передает электроэнергию к двигателю от щеток.

Щетки и коллектор электродвигателя шуруповерта

Ремонт коллектора можно произвести в домашних условиях самостоятельно, промыв и почистив его мелкой наждачной шкуркой. А вот обмотки статора и якоря придется восстанавливать в специализированной мастерской или заменить двигатель полностью на новый.

В завершение хочется отметить, что шуруповерт будет работать долго и качественно если относится к нему бережно, не проявляя «фанатизма» при его эксплуатации.

Устранение механических поломок

К механическим поломкам шуруповерта можно отнести неисправности трещотки, редуктора и патрона аппарата.

Ремонт трещотки

Если не работает трещотка на шуруповерте, то потребуется отсоединить ее от редуктора для поиска неисправностей. Иногда в муфте установлены специальные штоки, которыми регулируется усилие, а в некоторых аппаратах вместо штоков установлены по 2 шарика в каждом отверстии. Прижимаются они пружиной, которая при закручивании регулировочного кольца давит на шарики.

В большинстве случаев ремонт трещотки шуруповерта заключается в очистке ее составляющих от загрязнений и в нанесении новой смазки.

Ремонт редуктора шуруповерта

Если в редукторе слышны несвойственные ему шумы, или вращение шпинделя происходит рывками, с проскальзыванием, то виной тому могут быть вышедшие из строя шестерни механизма, сточенные зубцы на его корпусе.

На следующем фото можно увидеть устройство редуктора.

Причиной того, что при работающем двигателе не вращается шпиндель, может быть износ пластиковых зубьев внутри корпуса редуктора.

Чтобы восстановить работоспособность механизма, необходимо разобрать редуктор (процесс разборки лучше фотографировать) и на место износившихся зубьев вкрутить небольшой болтик, сточенный до необходимых размеров. Место, куда вы будете устанавливать болт, необходимо накернить. Оно должно находиться строго напротив пластикового зуба, расположенного на внутренней стороне корпуса.

Сделайте такую разметку и на обратной стороне корпуса, напротив первой.

Далее, просверлите в размеченных местах отверстия.

Закрутите в эти отверстия болтики необходимой длины, предварительно сточив так, чтобы они находились на одном уровне с другими пластиковыми зубьями. После подгонки болтов можно собрать редуктор с нанесением на шестерни необходимого количества смазки. На этом ремонт редуктора шуруповерта можно считать законченным.

Ремонт быстрозажимного патрона

Чтобы приступить к ремонту данного узла, необходимо сначала снять патрон с шуруповерта. Для этого полная разборка шуруповерта не потребуется. Как открутить быстрозажимной патрон, описывалось выше.

К частым неисправностям патрона можно отнести неполный выход одного из кулачков, как показано на следующем фото.

Причиной неисправности может быть сработанная резьба на гайке, зажимающей кулачки, либо сработанные зубья на самих кулачках. Чтобы убедиться в этом, потребуется разобрать патрон.

Разборка и ремонт патрона шуруповерта делается следующим образом.

1. Необходимо стукнуть молотком по выступающей в его центре части. Чтобы не деформировать данную деталь, можно проложить небольшую деревяшку.

Отделения верхней части будет недостаточно, и потребуется дальнейшая разборка патрона. Для этого необходимо слегка зажать в кулачки болт и ударить по нему молотком.
Когда внутренняя часть патрона вывалится, разбор его считается законченным. Вы увидите гайку, состоящую из 2-х половинок. Чаще всего неисправности в патроне возникают из-за этой детали. Резьба на ней изнашивается и кулачки при закручивании проскальзывают. Поэтому происходит неправильная центровка последних.

Также резьба может быть сработана и на кулачках, которые, как и гайку, необходимо заменить. Но если вы не найдете необходимые детали, чтобы их поменять, то потребуется полная замена патрона. При сборке патрона кулачки необходимо установить на одном уровне, в сжатом состоянии, после чего одевается гайка, состоящая из 2-х половинок, а уже после этого вся конструкция помещается в корпус. Когда неисправность будет устранена, можно собрать шуруповерт.

Шуруповерт относится к категории инструментов, которые часто используются не только при выполнении строительных и ремонтных работ, но и в быту. С течением времени любым механизмам свойственно ломаться, что случается и с шуруповертами. Если случилось такое дело, то не нужно спешить выбрасывать инструмент, так как можно выполнить самостоятельный ремонт шуруповерта. Из этой статьи вы узнаете о том, как дать отремонтировать шуруповерт, не прибегая к помощи специалистов.

Основные неисправности шуруповертов и их устранение

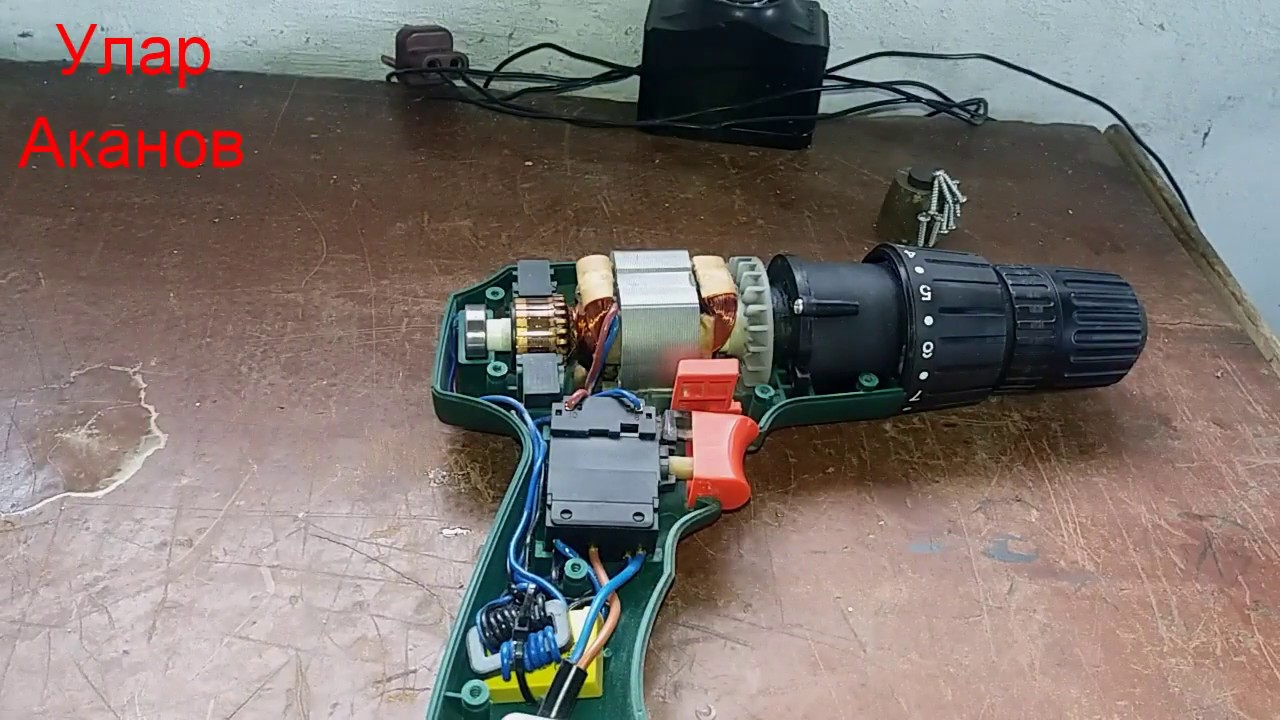

Диагностика неисправностей шуруповерта

Ввиду схожести конструктива всего модельного ряда, поломки шуруповертов в большинстве случаев типовые.

1. Износ щеток.
2. Поломка патрона.
3. Неисправность кнопки включения.
4. Заклинивание редуктора.

Замена щеток шуруповерта

Одна из причин тому, что шуруповерт перестал работать, заключается в сильном износе щеток. Все электродвигатели имеют коллекторно-щеточный узел для передачи энергии на обмотки якоря, в качестве такового используются специальные контакты. Они изготавливаются из графита или угля, которые не создают высокую силу трения с металлом и, как следствие, минимизируют нагрев.

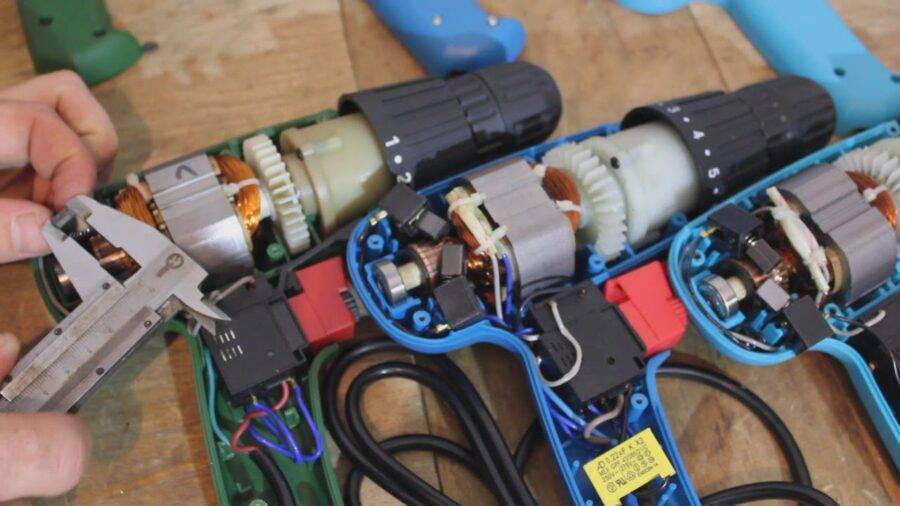

Ремонт щеточно-коллекторного механизма

При отказе инструмента не стоит начинать разборку шуруповерта, поскольку зачастую причиной тому может стать неисправность АКБ или его полная разрядка. Если при замене батареи изменений в работе не произошло, то причина наверняка кроется именно в износе щеток. Для начала необходимо измерить сопротивление между ними. При его значении около 0 можно говорить, что поломка кроется не коллекторном узле. Но если показания мультиметра указывают на разрыв цепи, то аккуратно прижимаем держатель щеток и проворачиваем патрон. Неизменность цифр на тестере непременно показывает, что контакт не восстановился. Потому следует произвести ремонт двигателя шуруповерта, а в частности, замену щеток.

Необслуживаемый моторчик шуруповерта

На традиционном обслуживаемом моторчике все предельно просто: извлекаем изношенный комплект щеток и устанавливаем новый. С необслуживаемыми моделями немного сложнее, так как для их разборки нежно отогнуть завальцованные держатели пассатижами. После демонтажа крышки при помощи мощного паяльника, припоя и пасты необходимо облудить три необходимые точки. Далее предварительно перерезав проводки, извлекаем старые щетки и припаиваем новые.

Ремонт патрона шуруповерта

Несмотря на большую вариативность моделей, практически все они оснащены обычными быстрозажимными патронами. Для ремонта потребуется небольшой набор слесарных инструментов. Демонтаж этого узла начинается с выкручивания центрального винта с левой резьбой, который крепит патрон к ведущему валу. Далее переключаем кнопку изменения направления вращения вала и сильным рывком против часовой стрелки снимаем узел с конуса.

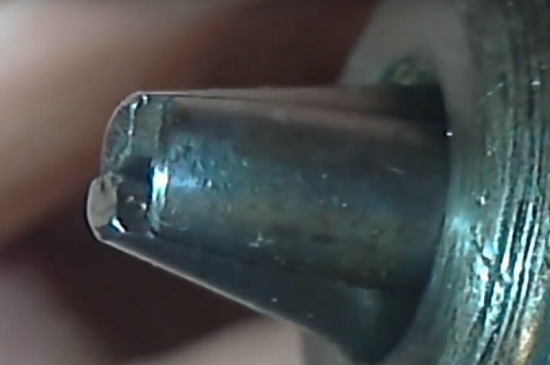

Ремонт патрона шуруповерта

Ввиду того, что патрон шуруповерта представляет собой достаточно сложный механизм с массой мелких деталей, его ремонт с заменой отдельных частей проблематичен ввиду отсутствия ремкомплектов в свободном доступе. Потому в домашних условиях можно произвести демонтаж и установку нового патрона, а ремонт патрона шуруповерта лучше всего доверить специалистам сервисного центра.

Ремонт кнопки включения

В большинстве случаев найти подходящую кнопку включения шуруповерта не так просто, поскольку требуется сделать заказ в сервисном центре и ждать неопределенное количество времени. Потому для многих пользователей отличным выходом станет ремонт шуруповерта своими руками. В первую очередь производим разборку инструмента и демонтаж нажимного механизма.

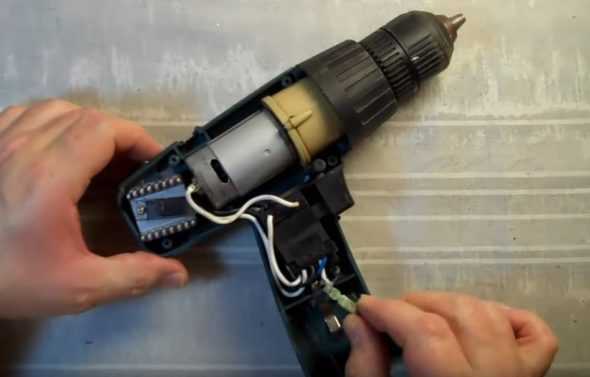

Ремонт кнопки включения

Как правило, на большинстве моделей кнопка включения имеет красный или оранжевый цвет, но это зависит от конкретного производителя. Далее снимаем защитный корпус посредством ножа или плоской отвертки. Аккуратно, двигаясь по кругу, освобождаем пластиковые защелки и освобождаем механизм реверса. На следующем этапе высвобождаем элемент включения посредством паяльника. Разогреваем места пайки и разъединяем на две части корпус.

Удерживая пружину, извлекаем механизм включения и осматриваем контактные площадки, которые в процессе эксплуатации подвергаются истирающим воздействиям. В большинстве случаев причиной их износа является плохое качество металла. Зачастую именно в этом кроется причина отказа кнопочного механизма.

Устранить эту проблему можно путем очистки этих площадок с помощью наждачной бумаги и ваты. После восстановления свойств контактов производим сборку кнопки включения шуруповерта в обратном порядке разборки.
