Грамотная регулировка реле давления воды для насоса в 6 этапов

Проверка устройства

Для корректной работы прибора рекомендуется проводить периодические осмотры. В первую очередь это связано с проверкой пружин, поскольку именно от них зависит работоспособность механизма. Как правило, во многих моделях они устанавливаются разных диаметров. Однако есть модели, где пружины абсолютно идентичны. Для проверки их следует снять и с этой целью нужно открутить две гайки.

Далее пружины проверяются на целостность и фиксируются заново как можно прочнее. После этого можно перейти к осмотру фильтров. Если они загрязнены, их следует полностью прочистить. В последнюю очередь реле проверяется на давление в системе, для этих целей специалисты используют манометры.

Видео описание

Каким должно быть давление смотрите в видео:

Оптимизация недостаточного давления

Проблема избыточного давления тоже встречается, но достаточно редко. Чаще всего его не хватает, и решают этот вопрос несколькими способами. Вот два самых популярных.

С помощью повысительного насоса

В систему включается повысительный насос. То есть, этот насос присутствует не для подачи воды, а для принудительного повышения её напора. Такое решение можно считать оптимальным, когда вода в источнике есть, но в силу его удалённости от точек раздачи она теряет напор по пути.

Схема с повысительными насосами Источник ppt-online.org

Идеально, когда такой насос управляется автоматикой, которая сама запускает и останавливает его работу, когда нужно. Этот вариант подходит как для частных домов, так и для квартир, но в последнем случае есть риск оставить соседей без воды.

С помощью накопительной ёмкости

Если воды в колодце не хватает (снижен дебит источника), установка повысительного насоса не только не решит проблему, но и усугубит её. В этом случае, перед этим насосом должна быть установлена достаточно большая накопительная ёмкость, и в отсутствие водозабора вода будет закачиваться в неё.

При этом решать, какое давление в гидроаккумуляторе, будет сам хозяин, потому что это непринципиально. Если такой бак оборудовать поплавковым датчиком, он сам будет давать насосу команду на включение, когда вода в ёмкости израсходуется до определённого предела.

Система с большой накопительной ёмкостью Источник seid-nn.ru

Если поставить ёмкость на чердак, она тоже будет наполняться посредством насоса, но к точкам расхода уже пойдёт самотёком. Правда, напор при этом не получится достаточно сильным, и скорее всего, придётся ставить ещё один насос, который будет подавать воду из бака. Задействуя второй насос можно ставить бочку вообще где угодно – даже в подвале.

Особенности регулировки насосной станции, если реле разрегулировано

Как правило, такие случаи бывают редко, и являются последствием неправильной регулировки. При желании проблему можно попробовать ликвидировать без обращения к профессионалам:

1. Отсоедините насос от источника питания. Для обеспечения собственной безопасности воспользуйтесь тестером и убедитесь в отсутствии фазы.
2. Отпустите гайки двух пружин. Снятие не потребуется.
3. Далее провода питания подключают к станции, при этом игнорируют клеммник.
4. Активируйте подачу тока, заполните насос и отрегулируйте давление в пределах трех или четырех атм. Отключите мотор от источника питания.
5. Аккуратно, неспеша спускайте воду до параметра, который подходит для старта системы.
6. Стяните гайку крупной пружины до момента, пока не прозвучит характерный щелчок. Контакты находятся в замкнутом положении, мотор функционирует.
7. Гайку, отвечающую за малую пружину, следует накрутить на шесть оборотов. 2 оборота повышают уровень давления до двух атмосфер.
8. Подключите провода, соблюдая последовательность, которая обозначена на крышке корпуса.
9. Насос можно подключить к сети.

6 Неполадки в работе

При эксплуатации наиболее часто встречаемые проблемы можно исправить своими руками. Это проблемы из разряда: «не включается или не выключается насос», «не срабатывает», «не производит выключение, отключение» и т.д. Ниже даны описание этих проблем и способы их решения. Если устройство настроено неправильно, то оно может не сработать.

6.1 Проблема: при достижении верхней отметки не отключает насос

Причин, по которым аппарат не отключает насос, может быть множество. Основные из них:

1. Неправильная настройка верхнего регулировщика давления.
2. Неисправность пружины верхнего регулировщика.
3. Нестабильное напряжение в сети.
4. Разгерметизация гидроаккумулятора.
5. Поломка электронной системы.

В первых двух случаях возможен ремонт неисправности своими руками, в последнем нужно отдать устройство в руки специалиста или сделать замену.

Схема подключения реле давления воды

При неправильной настройке верхнего регулировщика давления, когда выставлено слишком высокое давление, насос будет работать постоянно. Для исправления этой проблемы нужно перенастроить аппарат.

Пружина может сломаться, и высокое давление не будет растягивать её, и, следовательно, контакты замыкаться не будут. Также может поломаться механизм, связывающий гайку и пружину. К счастью, пружина имеет несложную конструкцию, в отличие от электронной начинки устройства, и заменить её не составит труда. Комплектующие можно приобрести в строительных магазинах.

Так как это электронное устройство, то перепады напряжения воздействуют на него. Они могут вызывать произвольные включения и выключения насосной системы. При подозрении на поломку проверьте стабильность напряжения.

Разгерметизация гидроаккумулятора приводит к потере давления в системе. Устройство не отключает насос, и он продолжает перекачивать воду. Для предотвращения такой ситуации тщательно следите за герметизацией насосной системы.

Начинка реле – довольно сложное устройство, которое предназначено для отключения насоса. При её поломке самостоятельный ремонт невозможен. Настраивать реле в таком случае должен мастер. Замена тоже хороший вариант, реле стоит не очень дорого

Если вы решили заменить установленный реле, обратите внимание на реле давления РДМ 5, чья стоимость не превышает 1000 рублей. Более дешёвый вариант – реле давления РМ 5

6.3 Проблема: в реле протока воды что-то постоянно щелкает

Причины этой неисправности всего две: не хватает давления воздуха в гидробаке или порвана мембрана.

При отсутствии давления в гидроаккумуляторе нужно заново закачать туда воздух, после произвести настройке реле, как описано выше.

Мембрана устанавливается перед отверстием, куда поступает вода от системы. При её прорыве напор воды заставляет её биться о стенки трубы, тем самым издавая звук щелчка. Её можно легко заменить, разобрав прибор. После замены нужно произвести настройку реле насосной станции своими руками. Как отрегулировать реле давления, сказано выше.

Резюме

Как видно, произвести настройку реле можно без особых усилий даже тому, кто никогда этого не делал

Важно следовать шагам, которые определяют правильное подключение и подсоединение модуля. Лучше устанавливать такое реле, которое имеет защиту от попадания влаги, а также функцию сухого хода. Тогда его можно будет установить ближе к насосу и не переживать о выходе из строя сальников

Тогда его можно будет установить ближе к насосу и не переживать о выходе из строя сальников.

Рекомендуемые записи

Течет вода из бачка в унитаз Как починить сливной бачок унитаза

Разводка отопления в частном доме

Что делать если потекла батарея отопления

Какую раковину выбрать на кухню

Установить автоматику на насос

Принцип работы и устройство

Устройство реле давления

Реле давления было изобретено в начале прошлого века. До сегодняшнего дня его конструктивная схема мало изменилась, не поменялся и принцип работы.

Датчик состоит из таких элементов:

• контактный блок;
• пружина, регулирующая разницу давления (нижнего порога);
• большие пружины рабочего давления (верхнего порога);
• место подключения электрических проводов;
• вход для подключения манометра и предохранительного клапана;
• отверстие для мембраны;
• кнопка вкл/выкл;
• пластиковый или металлический корпус.

При некоторых поломках требуется заменить реле давления, так как ремонтировать его нецелесообразно или дорого. Для этого нужно знать, как подобрать подходящее устройство, потому что производители не всегда поставляют детали под нужную модель. Политика направлена на то, чтобы люди покупали новый насос, а не ремонтировали старый.

Чтобы подобрать прибор, нужно знать его тип, функционал и рабочее давление – инструкцию к насосной станции желательно не терять. Есть реле для водозаборных устройств, воздуха и контроля перекачки химических веществ. Насосная бытовая станция обычно работает с чистой водой, реже с канализационными стоками или грязной жидкостью.

Наличие защиты от перегрева электродвигателя может входить в схему реле, но такой тип будет стоить дороже. Если есть возможность, лучше купить прибор с защитой, так как сама насосная станция стоит намного дороже.

Бывает однофазное или трехфазное реле. Они используются в насосных станциях для защиты от сухого хода. Это своеобразный датчик, который реагирует на коэффициент мощности, вырабатываемый оборудованием. При низких показателях устройство отключает насос. Это дополнительная функция, наличие которой делает прибор дороже.

Чтобы присоединить новое реле к насосу, нужно знать размер фланца. Он может обозначаться следующими цифрами: ¼, ½, 3/8.

На некоторых приборах есть механическая кнопка пуска. Она предназначена для принудительного включения или выключения датчика давления. Среди остальных дополнительных функций – клапан разгрузки и шкала настройки.

Характеристики гидрореле

Основные параметры любого реле давления — его диапазоны рабочих температур и регулировок напорных характеристик.

Некоторые агрегаты рассчитаны не только на функционирование в магистралях водоснабжения, но и на работу в системе отопления и горячего водоснабжения частного дома. В этом случае диапазон их рабочих температур доходит до 95 °С, что намного превышает стандартный порог в 40 °С.

Относительно напорных характеристик для индивидуальных домов этажностью не более трех вполне достаточно использования прибора с верхним порогом 5 — 7 бар для создания комфортного напора на высоких этажах в 3 бара.

С такими параметрами выпускают широкий ряд гидравлических реле, в случае необходимости не так сложно найти прибор и с более высоким порогом срабатывания до 20 бар.

Практически на всех установленных приборах указывают их степень защиты от проникновения посторонних веществ IP. Цифровой индекс 44 говорит о том, что приборы защищены от попадания внутрь объектов размером более 1 мм, а также капель и брызг под любым углом.

В характеристиках реле также указывают ток в амперах, на который оно рассчитано. Прибор следует подбирать с таким расчетом, чтобы этот показатель превышал максимальное токопотребление насоса.

При монтаже гидрореле учитывают размеры его резьбового подсоединительного патрубка. Обычно он оснащен наружной или внутренней резьбой, накидной гайкой типа американка, измеряемых в дюймах, основные типоразмеры — 1/4, 1/2 и 1 дюйм.

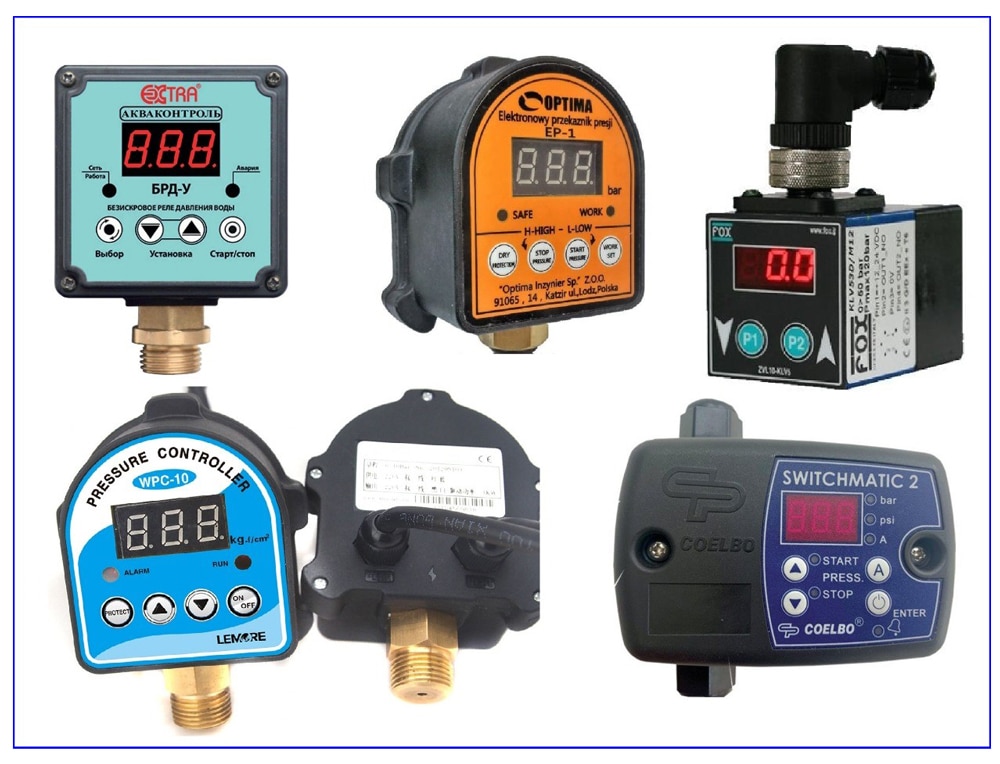

Рис. 5 Электронные реле

Регулировка реле давления воды

Разберем регулировку реле давления на примере РДМ-5, являющимся одним из самых распространенных приборов. Оно производится с настройкой меньшего барьера 1,4-1,5 атмосфер и большего — 2,8-2,9 атмосфер. При установке, данные показателей необходимо регулировать в зависимости от длины трубопровода и используемой сантехники. Можно поменять один или оба предела в любом направлении.

В нашем приборе есть 2 пружины различных размеров, которыми можно настроить пределы начала работы и ее прекращения насосным устройством. Большая пружина одновременно меняет оба барьера. Меньшая — ширину в указанном диапазоне. На каждой из них стоит гайка. Если ее проворачивать и закручивать — оно увеличивается, если откручивать — оно падает. Каждый оборот гайки соответствует разнице 0,6-0,8 атмосферы.

Как определить пороги срабатывания реле

Меньший барьер привязан к объему воздушной среды в аккумулирующей емкости, рекомендуется больше 0,1-0,2 атмосферы. Итак, когда в гидроаккумуляторе 1,4 атмосферы — то порог отключения должен составлять 1,6 атмосферы. В таком режиме на мембрану оказывается меньшая нагрузка, что повышает эксплуатацию.

Важно обратить внимание на номинальные условия работоспособности насосного устройства, узнав их в эксплуатационных характеристиках. Нижний барьер насосного устройства — не менее выбранного показателя в реле

Прежде чем устанавливать реле давления — измерьте его в аккумулирующей емкости, зачастую оно не соответствует заявленным характеристикам

Прежде чем устанавливать реле давления — измерьте его в аккумулирующей емкости, зачастую оно не соответствует заявленным характеристикам

Для этого к контрольному штуцеру присоединяется манометр. Таким же образом контролируется давление при регулировании

Прежде чем устанавливать реле давления — измерьте его в аккумулирующей емкости, зачастую оно не соответствует заявленным характеристикам. Для этого к контрольному штуцеру присоединяется манометр. Таким же образом контролируется давление при регулировании.

Высший барьер устанавливается автоматически. Реле рассчитывается с запасом 1,4-1,6 атм. Если меньший барьер 1,6 атм. — больший будет 3,0-3,2 атм. Для увеличения напора в системе нужно добавить нижний порог. Однако, бывают ограничения:

• Верхний предел бытовых реле не более 4 атмосфер, его повысить невозможно.
• При ее значении в 3,8 атмосферы — он отключится еще на показателе 3,6 атмосферы, так как это делается с запасом для сбережения насоса и системы от повреждения.
• Перегрузки негативно сказываются на общей эксплуатации водопровода.

По существу все. В каждом случае эти показатели выставляются индивидуально, они зависят от источника водозабора, длины трубопровода, высоты подъема воды, перечня и технических особенностей сантехники.

Настройка реле давления для насоса или насосной станции

Для качественной подстройки работоспособности водопровода необходим проверенный манометр, подключающийся возле реле.

Регулировка насосной станции заключается в поворачивании гаек, подпирающих пружины реле. Для регулировки нижнего предела крутится гайка большей пружины. При ее закручивании — давление повышается, откручивании — понижается. Регулировка происходит на половину оборота или меньше. Настройка насосной станции состоит из следующих действий:

• Включается водопровод и при помощи манометра фиксируется барьер запуска и остановки насоса. Зажимается либо отпускается большая пружина. Заново запускают систему и проверяют показатели обоих пределов давления. Оба значения смещаются на одинаковую разницу.
• Таким образом корректировка продолжается до ее завершения. После установления нижнего предела происходит регулировка верхнего показателя. Для этого регулируется гайка на меньшей пружине. Она такая же чувствительная, как и предыдущая регулировка. Все действия аналогичны.

При настройке реле важно знать, что не во всех моделях есть техническая возможность регулировать разницу между нижним и верхним пределом. Кроме этого, есть модели в герметичном корпусе, которые можно устанавливать непосредственно на корпус насоса

Так же их можно погружать в воду

Так же их можно погружать в воду.

Есть экземпляры, которые совмещены с реле холостого хода, способные отключить насос при отсутствии воды. Они оберегают двигатель от перегревания. Так происходит регулирование давления воды для насоса, что обеспечивает щадящий режим для водопровода.

Настройка реле

Производитель обеспечивает настройку насосных станций на средние показатели:

• нижний уровень – 1,5-1,8 бар;
• верхний уровень – 2,4-3 бар.

Нижний порог давления

Если потребителя не устраивают такие значения, то зная, как отрегулировать давление в насосной станции, их можно изменить. Разобравшись с установкой правильного напора в накопительном баке, приступают к корректировке настроек датчика:

1. Насос и реле отключается от питания. Из системы спускается вся жидкость. Манометр в этот момент на нулевой отметке.
2. Пластиковая крышка датчика снимается с помощью отвертки.
3. Включить насос и записать показания манометра в момент отключения оборудования. Этот показатель – верхнее давление системы.
4. Открывается кран, находящийся дальше всего от агрегата. Вода постепенно сливается, насос снова включается. В этот момент по манометру определяется нижнее давление. Разницу давлений, на которую в данный момент настроено оборудование, вычисляют математическим способом – отняв полученные результаты.

Имея возможность оценить напор из крана, выбирают необходимую настройку. Регулировка на увеличение давления насосной станции выполняется путем закручивания гайки на большой пружине. Если напор нужно уменьшить – гайка ослабляется. Не забывайте, что работы по корректировке проводятся после отключения устройства от питания.

Верхний порог давления

Для настройки оптимальной частоты включения насоса необходимо отрегулировать разность давлений. За этот параметр отвечает маленькая пружина. Оптимальное значение разности верхнего и нижнего порога давления составляет 1,4 атм. Если необходимо увеличить верхний предел, при котором отключается агрегат, то гайку на маленькой пружине крутят по часовой стрелке. При уменьшении – в противоположную сторону.

Схема настройки

Какое действие на оборудование оказывает такая регулировка? Показатель ниже среднего (1,4 атм.) обеспечит равномерную подачу воды, но агрегат будет часто включаться и быстро сломается. Превышение оптимального значения способствует щадящему режиму использования насоса, но водоснабжение пострадает из-за заметных скачков напора

Регулировка разницы давления насосной станции осуществляется плавно и осторожно. Результат воздействия требует проверки

Повторяется схема действий, выполняемых при настройке нижнего уровня давления:

1. Все приборы отключаются от электрической сети.
2. Вода сливается из системы.
3. Включается насосное оборудование и оценивается результат настройки. При неудовлетворительных показателях процедура повторяется.

При выполнении настроек разницы давлений существуют ограничения, которые следует учитывать:

• Параметры реле. Нельзя устанавливать верхний порог давления равный 80% от максимального показателя устройства. Данные о давлении, на которое рассчитан контроллер, присутствуют в документах. Бытовые модели обычно выдерживают до 5 атм. Если в системе необходимо поднять напор выше этого уровня, стоит купить более мощное реле.
• Характеристики насоса. Перед выбором регулировки необходимо свериться с характеристикой оборудования. Агрегат должен отключаться при давлении, которое на 0,2 атм. ниже его верхнего предела. В этом случае он будет функционировать без перегрузок.

Подключение реле давления воды

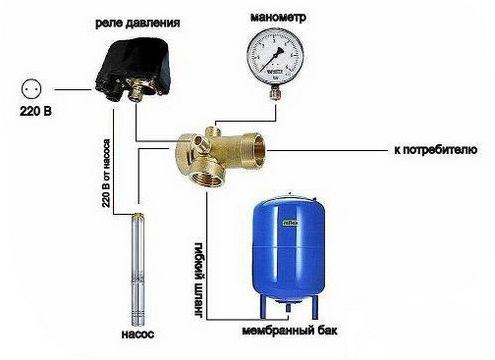

Реле давления воды для насоса подключается сразу к двум системам: к электричеству и водопроводу. Устанавливается оно стационарно, так как перемещать прибор нет необходимости.

Электрическая часть

Для подключения реле давления выделенная линия не обязательна, но желательна — больше шансов на то, что работать устройство будет дольше. От щитка должен идти кабель с цельной медной жилой сечением не менее 2,5 кв. мм. Желательна установка связки автомат+УЗО или дифавтомата. Параметры подбираются по току и зависят больше от характеристик насоса, так как реле давления воды потребляет тока очень мало. В схеме обязательно наличие заземления — сочетание воды и электричества создают зону повышенной опасности.

Схема подключения реле давления воды к электрощитку

Кабели заводятся в специальные вводы на тыльной стороне корпуса. Под крышкой находится клеммная колодка. На ней есть три пары контактов:

• заземление — подключаются соответствующие проводники, идущие от щитка и от насоса;
• клеммы line или «линия» — для подключения фазного и нулевого провода от щитка;
• клеммы для аналогичных проводов от насоса (обычно на колодке, расположенной выше).

Расположение клемм на корпусе реле давления воды

Подключение к трубопроводу

Есть разные способы подключения реле давления воды к водопроводной системе. Самый удобный вариант — установка специального переходника со всеми требуемыми выходами — пятивыводного штуцера. Ту же систему можно собрать из других фитингов, просто готовый вариант всегда использовать площе.

Он накручивается на патрубок на задней части корпуса, к остальным выходам подключают гидроаккумулятор, подающий шланг от насоса и магистраль, которая идет в дом. Можно установить еще грязевик и манометр.

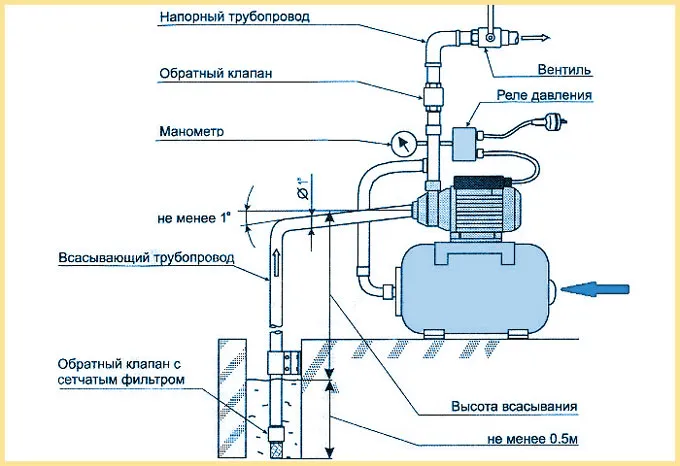

Пример обвязки реле давления для насоса

При такой схеме при большом расходе вода подается напрямую в систему — минуя гидроаккумулятор. Он начинает заполняться после того, как все краны будут в доме закрыты.

https://youtube.com/watch?v=v8USjPlQQMA

Настройка реле давления

Перед тем, как совершать регулировку, надо демонтировать крышку, под ней будут видны две пружины с гайками: большой и малой. Если поворачивать большую гайку, то будет регулироваться показатель нижнего давления в системе (P). При повороте малой гайки, можно контролировать разницу давлений (ΔР). Показателем отсчета будет выступать расположение габаритной пружины, благодаря ей можно настроить предел минимальной характеристики давления.

Когда показатель давления внутри емкости достиг необходимого уровня, бак нужно соединить с системой и запустить в работу. Нужно понаблюдать за показателями водяного манометра. Стоит отметить, что в инструкции и других документах к насосному оборудованию прописаны характеристики рабочей и предельной характеристике давления, а также допустимый расход жидкости. Эти рекомендации не стоит превышать даже во время регулировки устрйоства. Если во время выполнения этих действий, механизм достинет эксплуатационного давления гидроаккумулятора или предельного значения насоса, то агрегат надо выключить ручным способом. О том что, достигнут уровень максимального напора, свидетельствует остановка повышения давления.

На самом деле, модели агрегатов для бытовых целей не обладают столь высокой мощностью, чтобы максимально закачать емкость. В большинстве случаев разница между настроенными характеристиками давления запуска и остановки составляет лишь 1-2 атмосферы, что создает безопасные и нормальные условия применения насосных систем.

При достижении нижнего давления до настроенного показателя, насос сразу же следует выключить. Далее настройка реле давления гидроаккумулятора происходит в несколько этапов:

Осторожно прокручивается малая гайка (контроль разницы давления) до тех пор, пока система не включится.
На следующем этапе надо открыть воду, чтобы механизм полностью освободился от жидкости.
Когда реле нижнего давление начнет работать, это значит, что достигнут показатель нижнего давления. Стоит учитывать, что давление включения насосного оборудования должно быть на 0,1 – 0,3 атмосферы больше, чем показатель в пустом гидроаккумуляторе

Это исключит повреждения резиновой «груши».
Далее надо откручивать большую гайку (контроль нижнего давления).
На этом этапе насосное оборудование снова включается, оно должно работать до тех пор, пока давление не поднимется до необходимого показателя.
В конце надо еще раз подстроить малую гайку, и процедура настройки гидроаккумулятора завершается.

Кроме совершения первичной регулировки при подключении реле к насосному оборудованию, специалисты советуют, время от времени проверять работу механизма и настраивать его. Как минимум раз в три месяца вам нужно будет полностью сливать жидкость из гидроаккумулятора, и проверять показатель давления. Корректировка проводится подкачкой (для увеличения) или стравливанием (для уменьшения).

Советы опытных специалистов

Реле давления гидроаккумулятора к электрощиту дома рекомендуется подсоединять посредством отдельной линии со своим УЗО.

Также в обязательном порядке необходимо этот датчик заземлить, для этого на нем есть специальные клеммы.

Затягивать настроечные гайки на реле до упора допустимо, но крайне не рекомендовано. Прибор с жестко затянутыми пружинами будет работать с большими погрешностями по выставленным Рпуск и Рстоп, и в скором времени выйдет из строя.

Если на корпусе или внутри реле видна вода, то прибор незамедлительно следует обесточить. Появление влаги – это прямой признак порыва резиновой мембраны. Такой блок подлежит немедленной замене, ремонтировать и продолжать эксплуатировать его нельзя.

Очистные фильтры в системе должны быть установлены в обязательном порядке. Без них никак. При этом их регулярно необходимо чистить.

Также раз в квартал или полгода следует промывать само реле давления. Для этого на приборе откручивается крышка с входным патрубком снизу. Далее промывается открывшаяся полость и находящаяся там мембрана.

Проверку реле давления на правильность срабатывания и общую исправность следует производить раз в 3–6 месяцев. Одновременно с этим проверяется также давление воздуха в гидроаккумуляторе.

Если при регулировке происходят резкие скачки стрелки на манометре, то это прямой признак поломки реле, насоса либо гидравлического аккумулятора. Необходимо выключить всю систему и начать ее полную проверку.
