Разводка отопления в частном доме

Отопление с принудительной и естественной циркуляцией теплоносителя

Схемы с двумя типами циркуляции

В те времена, когда циркуляционные насосы были большой редкостью или еще совсем не применялись в отопительных системах, использовалась естественная циркуляция горячей воды. Она происходила под действием законов физики. Такой подход к решению вопроса отопления считался оптимальным и никаких проблем не создавал. Но со временем научно-технический прогресс позволил совершенно по-другому подойти к решению этой задачи. Появились технологии, которые походили на системы центрального отопления. В них применялись насосы для создания давления внутри магистральных трубопроводов. Это было удобно и эффективно.

Небольшие циркуляционные насосы решили многие проблемы, касающиеся не только качества и эффективности отопления. Это оборудование создало условия, при которых можно было экономить топливо за счет равномерного распределения тепла внутри всей системы. И это оказалось серьезной причиной, по которой схема стала использоваться практически во всех частных домах.

Правда, созданные насосным оборудованием преимущества не всегда давали положительный эффект. И дело здесь не в качестве насосов или неправильной их установке. Дело в ситуации с подачей электроэнергии. К сожалению, отечественные поставщики электрического тока не могут гарантировать его беспрерывную подачу. Отключения и сниженное напряжение — дело обычное. А это большой минус для всей системы отопления с принудительной циркуляцией теплоносителя.

Котельная в доме

Правда, выход все-таки нашелся. Для бесперебойной работы отопления необходимо установить в магистраль байпас и вмонтировать в него насос. Получается достаточно простая схема. В байпас устанавливается циркуляционный насос, который с двух сторон отсекается вентилями. Их перекрывают, если последний перестает качать теплоноситель. А на прямой магистрали под байпасом тоже устанавливается отсекающий вентиль, который закрывается во время работы насоса.

Некоторые заказчики, чтобы исключить прерывистость работы, связанную с выходом из строя насоса, устанавливают в магистраль сразу два агрегата. Один будет основным, а второй запасным. Конечно, это потребует дополнительных вложений, но такой подход повышает эффективность работы системы отопления.

У многих может возникнуть вопрос — будет ли влиять потребление электроэнергии, которая затрачивается на работу насоса, на семейный бюджет? Затраты, конечно, есть, но современные циркуляционные насосы потребляют незначительное количество электрического тока, поэтому их использование существенно не влияет на бюджет. То же самое можно сказать и о шумовом эффекте, который, конечно, присутствует. Современное насосное оборудование является малошумным и практически не вибрирует. И это огромный плюс.

Виды водяных систем отопления в частном доме

Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.

Радиаторные

Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.

Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.

Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.

Теплый пол

Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.

Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах. где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.

Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.

Плинтусные

Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?

Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.

Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.

Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.

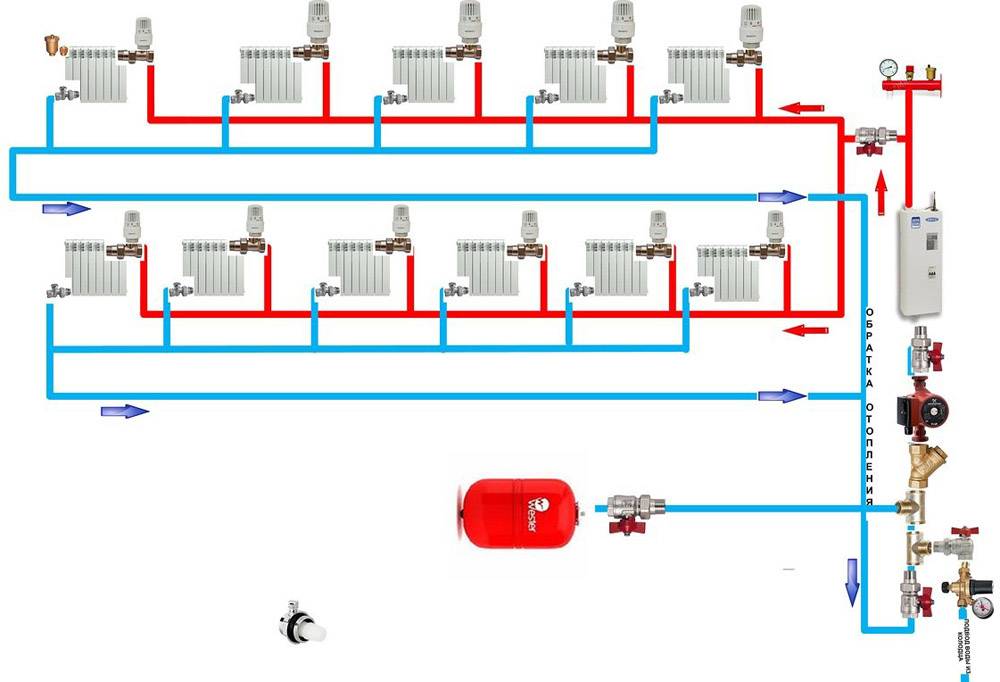

Двухтрубное водяное отопление

Запустить двухтрубную отопительную систему сложнее, нужно обладать определёнными сантехническими навыками или нанимать квалифицированный персонал. В этой системе от котла отводят две трубы: одну для переноса горячего теплоносителя к батареям, а другую — для возврата остывшей воды в котёл. Главное отличие от вышеописанной однотрубной системы — возможность не только линейного размещения радиаторов, а также древовидного (для многоэтажного дома, например).

В данной системе больше вариантов разводки. Например, горизонтальная (с тупиковой, коллекторной или попутной разводкой) и вертикальная (с разводкой «по верху» и «по низу»).

Горизонтальная тупиковая система самая простая, с самым неподконтрольным температурным режимом. Любой радиатор создает свой контур и чем дальше он находится от котла, тем сложнее поддерживать нужный температурный режим. При тупиковой схеме потоки нагретого и остывшего теплоносителя разнонаправленны.

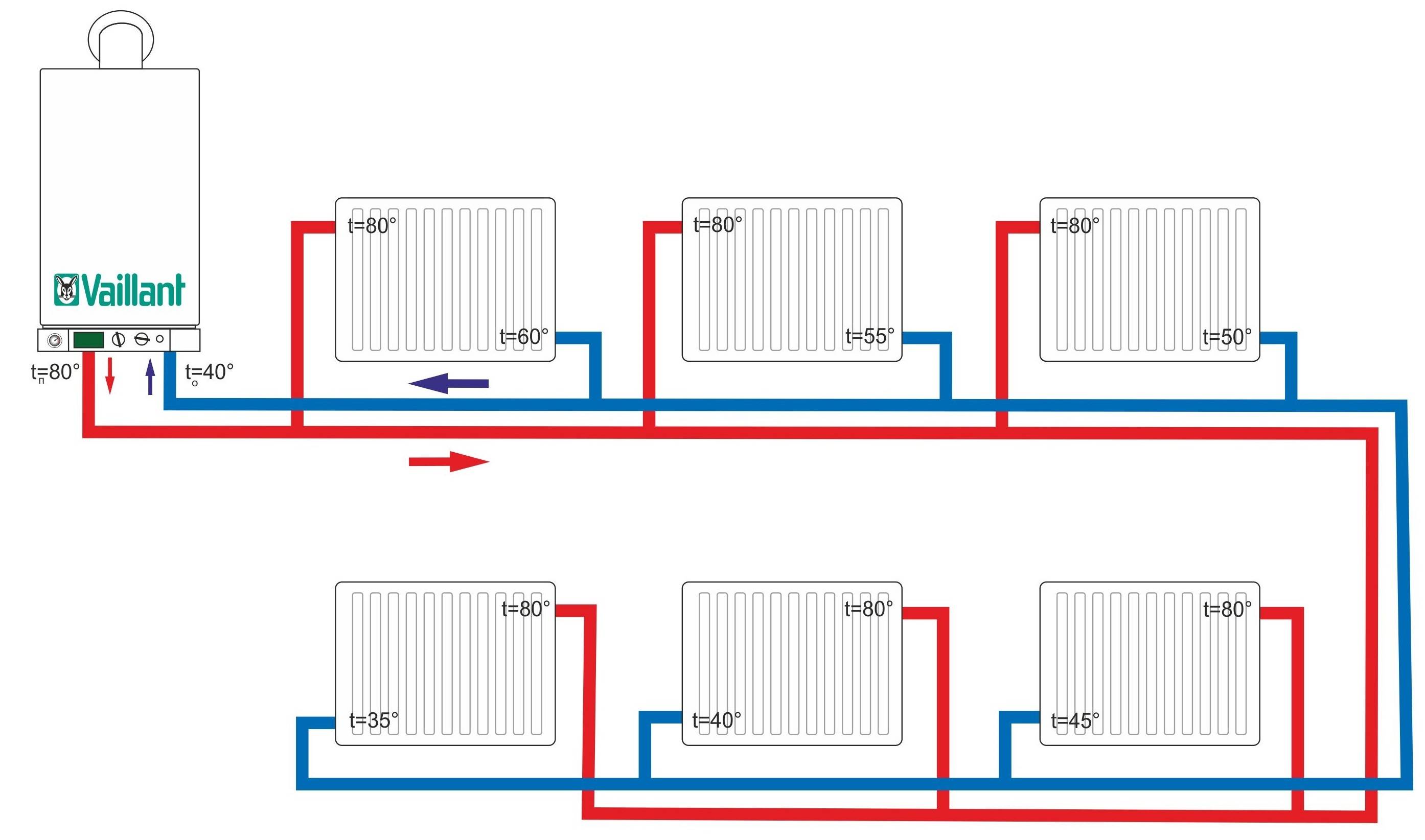

При попутной разводке потоки теплоносителя движутся параллельно. Из-за этого приходится удлинять систему трубопровода для отведения холодного теплоносителя. Однако в такой сети лучше контролируется температура.

Коллекторную схему больше всего любят профессионалы, хотя и считают её самой разветвленной и трудоёмкой. В каждый радиатор заводят отдельный трубопровод с теплоносителем. Здание и сооружение в этом случае прогревается максимально равномерно, к тому же можно отключать отдельные неиспользуемые отопители.

Вертикальная схема с нижней разводкой выглядит так: от котла вверх идёт к радиатору на верхнее неиспользуемое помещение труба стояка. От радиатора спускается обратка, проходя через два-три этажа. В подвальном помещении также стоит радиатор. При движении теплоноситель снова попадает в котёл. Иными словами, в любом помещении проложена пара труб.

Вертикальная схема с верхней разводкой очень похожа на вышеописанную. Вначале разводку труб проводят на каждый радиатор верхнего этажа. К нижним этажам прокладывается только одна труба. Таким образом, обратка интегрирована в радиатор и переносит теплоноситель в котёл. Экономия очевидна, ведь на каждом нижнем этаже всего одна труба.

Батареи и трубы – медь, пропилен или металлопластик?

Чтобы провести систему отопления по дому нам понадобятся трубы и радиаторы. Последние можно выбирать, даже исходя из эстетических предпочтений. В частном доме нет большого напора в системе, следовательно, отсутствуют и ограничения по прочностным характеристикам радиаторов. Однако требования к теплогенерирующей способности батарей все равно остаются. Поэтому при подборе радиаторов будет правильно ориентироваться не только на внешний вид, но и на теплоотдачу. Ведь мощность нагревательного элемента должна соответствовать площади или объему комнаты. Например, в помещении на 15 квадратов должна стоять батарея (или несколько радиаторов) мощностью 1,5 кВт.

С трубами получается более сложная ситуация

Тут нужно брать во внимание не только эстетическую составляющую, но и возможность выполнить монтаж сети своими силами при минимальных знаниях и усилиях со стороны доморощенного слесаря. Поэтому в качестве кандидатов на роль идеальной арматуры для разводки мы можем рассматривать только три варианта:

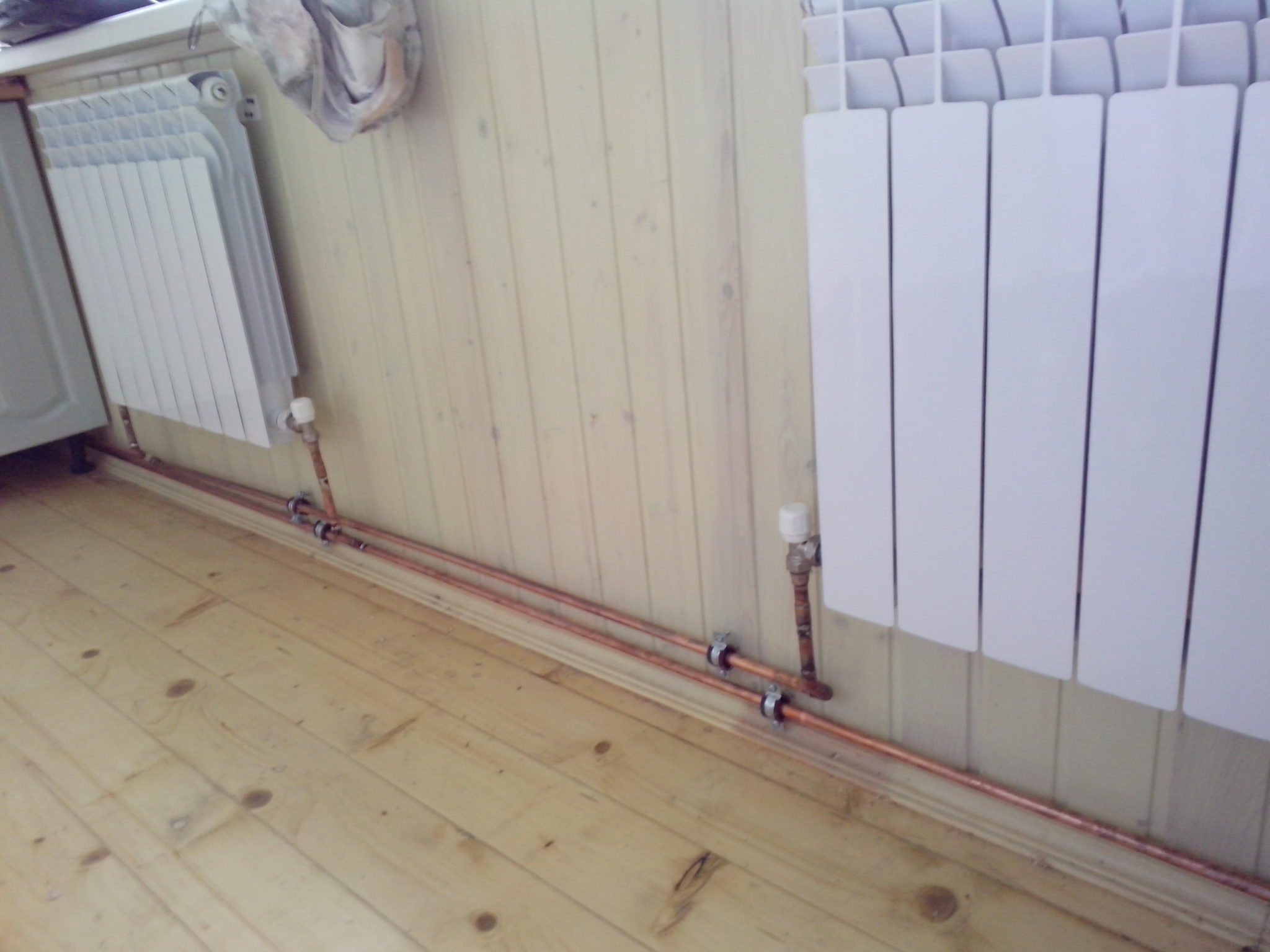

• Медные трубы – они используются при обустройстве и домашних, и промышленных систем отопления, но стоят очень дорого. Кроме того, такая арматура соединяется с помощью пайки, а эта операция знакома далеко не всем.
• Полипропиленовые трубы – они стоят дешево, но для их монтажа нужен особый сварочный аппарат. Впрочем, такой аппарат может освоить даже ребенок.
• Металлопластиковые трубы – такую систему можно собрать с помощью гаечного ключа. Кроме того, металлопластик обходится не дороже полипропиленовых труб и позволяет экономить на угловых фитингах.

Отопление частного дома полипропиленовыми трубами

В итоге самодельное отопление лучше собирать на базе металлопластиковой арматуры, поскольку она не требует от исполнителя умения обращаться со сварочным аппаратом или паяльником. В свою очередь, цанговые фитинги металлопластикового трубопровода можно монтировать даже руками, помогая себе гаечными ключам только на 3-4 последних оборотах. Относительно габаритов арматуры, а точнее проходного диаметра, у опытных специалистов по обустройству систем обогрева сложилось следующее мнение: для системы с насосом можно выбрать трубу ½ дюйма – такого пропускного диаметра хватит для домашней системы с избытком.

Ну а если напорное оборудование не будет использоваться (вода пойдет по трубам самотеком, побуждаемая гравитационной и тепловой конвекцией), то для такой системы будет достаточно трубы на 1¼  или 1½ дюйма. Покупать арматуру большего диаметра при таких обстоятельствах не нужно. А какую разводку выбрать – напорную или безнапорную, об этом мы поговорим ниже по тексту, заодно обсудив и оптимальные схемы подключения батарей к котлу.

Лучевая схема отопления

Лучевая схема разводки водяного отопления является новомодной. При ее использовании горячая вода равномерно распределяется по помещению через коллектор. Степень нагрева жилища регулируется путём изменения нагрева воды и скорости её движения по трубам.

Является усовершенствованной версией двухтрубной схемы. Для распределения теплоносителя используется такой же коллектор, что и в теплом поле.

К основным плюсам лучевой схемы разводки можно отнести:

• Бесстыковость. Внутри стяжки отсутствуют стыки. Вероятность протечки снижается в разы
• Возможность отключать каждый прибор по отдельности на коллекторе не во вред всей системе

Единственный недостаток – это цена. За счет использования коллектора и дополнительного количества труб, увеличиваяется и цена системы.

Заливаем систему и запускаем котел

Система смонтирована осталось залить её и запустить котел. Настоятельно рекомендую использовать деминерализованную воду. Иначе котел становится автоматически не гарантийным. Залить систему можно используя насос малыш и емкость на 10-15 литров.

Откручиваем переднюю панель котла. Откручиваем колпачок с автоматического воздухоотводчика и на насосе.

Включаем котел, на нем есть встроенный манометр. На этапе закачки давление в системе не нужно превышать 3 бар иначе сработает перепускной клапан. Накачиваем 1,5-2 бара и стравливаем воздух со всех радиаторов по очереди. Незабываем немного при открутить винт на насосе и спустить воздух оттуда. Далее добавляем воды. И так несколько раз пока весь воздух не выйдет.

Далее самое долгое и сложное выгнать весь воздух из веток теплого пола. По одной ветке открываем и стравливаем. Могу уверить, что абсолютно весь воздух может выйти только спустя несколько суток. Поэтому если ветка стабильно зацепилась (видно по расходомерам), то переходите на следующую.

Конечно нужно еще опрессовать это все давлением порядка 6 бар (нужно не забыть перекрыть вход и выход с котла).

В остальном все работы завершены.

Типы систем отопления

Основными элементами любой отопительной сети являются: теплогенерирующий прибор, магистральный трубопровод, теплоотдающие, компенсационные устройства и устройство, обеспечивающее циркуляцию теплоносителя. Отопительные трубопроводы могут быть различной конфигурации и степени технической оснащенности.

Классифицируют системы отопления по трем параметрам:

• количеству трубных контуров магистрального трубопровода,
• типу компенсационного устройства,
• типу циркуляции.

Одно– и двухтрубные системы

Отопительная система может быть:

• однотрубной или последовательной,
• двухтрубной или параллельной.

В первом случае теплоноситель движется по одному трубному контуру, поочередно проходит через все теплоотдающие приборы, приходя к каждому все более остывшим. Часть магистральной трубы после последнего теплообменника называется обратной трубой или обраткой и служит для отвода холодной рабочей среды обратно к теплогенератору.

В двухтрубной системе энергоноситель циркулирует по двум параллельным контурам: подающему и обратному. Первый контур подает горячий теплоноситель в каждый теплоотдающий прибор, а второй собирает остывшую рабочую среду из теплообменников и отводит ее к отопительному прибору.

Типы циркуляции в системах отопления

Обогрев помещений происходит только в случае, если теплоноситель движется по контуру. Циркуляция бывает или естественной, или принудительной.

В системах с естественной циркуляцией разогретый отопительным прибором энергоноситель разгоняют, чтобы придать ему достаточный для прохождения всего теплового контура импульс. Для этого сразу после теплогенератора монтируют разгонный коллектор – вертикальный участок трубы, при спуске с которого рабочая среда набирает скорость под воздействием силы тяжести.

Типы компенсационных устройств

В зависимости от способа компенсации перепадов давления рабочей среды в контуре, выделяют два типа систем отопления: открытую и закрытую.

В открытой системе давление регулирует компенсационный бак, частично или полностью открытый. При увеличении давления в теплосети избыток рабочей среды поступает в бак, при снижении – уходит обратно в трубопровод.

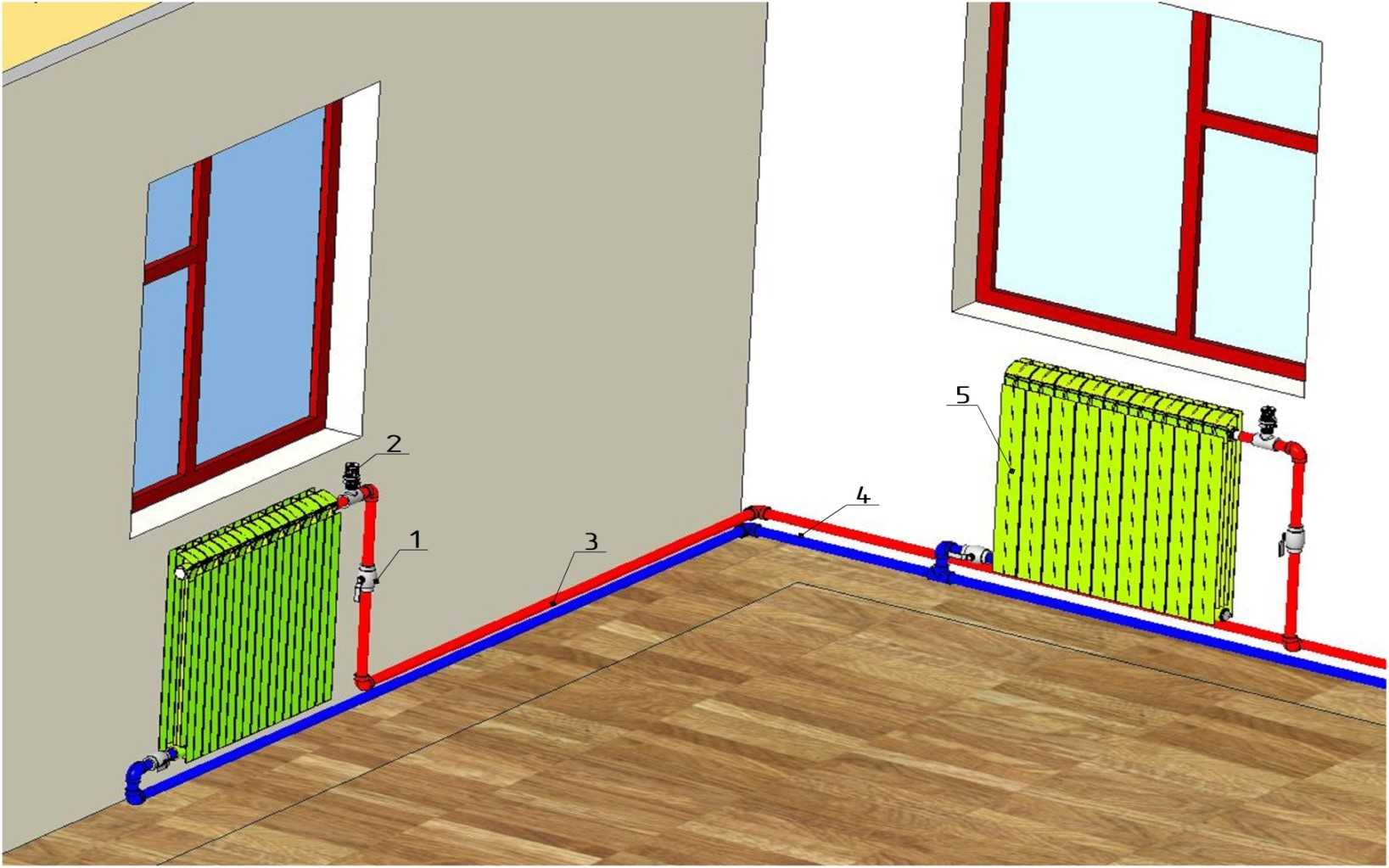

Разводка труб отопления в частном доме

Собственный дом – это мечта практически каждого человека, который хоть несколько лет прожил в шумном мегаполисе. Но воплотить ее, при наличии необходимых финансов, не так-то и сложно, особенно, если учитывать тот факт, что покупка квартиры в одной из городских высоток, обойдется практически в ту же сумму, что и строительство дома в коттеджном поселке. Кроме того, возвести семейное гнездышко можно и без привлечения услуг специалистов. Если предусмотрительно найти схемы строительства и прокладки коммуникаций, то даже не имея опыта, вы выполните все необходимые манипуляции. Но построить коттедж – это еще только полдела. Огромное значение имеет его благоустройство и создание оптимальных условий для проживания. Именно поэтому, в данной статье мы рассмотрим, что представляет собой разводка труб отопления в частном доме, и что непременно стоит учитывать, проводя отопление в частном доме.

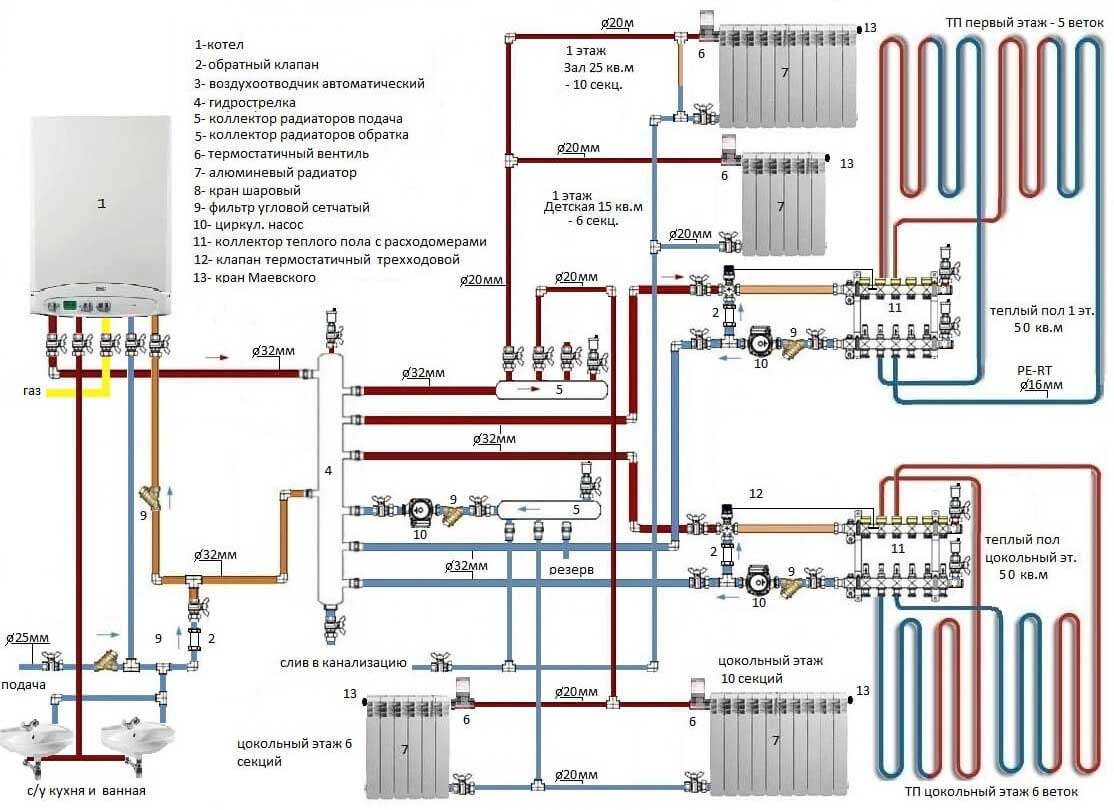

Наглядный пример организации отопления в доме

Разновидности подключения радиаторов

Основными способами подключения приборов отопительных систем является несколько типов:

• Боковое (стандартное) подключение;
• Диагональное подключение;
• Нижнее (седельное) подключение.

Боковое подключение

Боковое подключение радиатора.

Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.

Диагональное подключение

Диагональное подключение радиатора.

Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.

Нижнее подключение

Нижнее подключение с торцов радиатора

Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.

Нижнее подключение радиатора.

В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.

Нижнее подключение в однотрубной схеме отопления.

Виды систем отопления

Автономное отопление в частном доме имеет широкий ассортимент систем. Если комбинированную систему соорудить не является возможным, то обсуждение каждой отдельно позволит безошибочно подобрать оптимальный вариант.

Водяное

Наиболее популярный вид для частного дома. Водяное отопление выигрывает у других за счет большой разнообразности: схемы, котлы, батареи – все это имеет несколько вариаций. Также отличается надежностью и легкостью в использовании. Дорогая сборка отплатит в будущем дешевыми затратами в эксплуатации. Обогрев хоть и медленный, но теплоноситель всегда будет заполнен жидкостью. А непростой процесс установки забудется последующей экономией и бесшумной работой.

Воздушное

Эта отопительная система имеет три пути нагревания воздуха: газом, электричеством или водой. Воздуховоды смешивают прохладный воздух дома вместе с уличным, фильтр его чистит, и дальше за работу принимается воздухонагреватель.

Из плюсов можно выделить возможность контролировать как температуру, так и вентиляцию, что означает экономичность. Также поступает исключительно отфильтрованный воздух, а летом вовсе можно оформить превращение в кондиционер. Все это закрепляется долговечностью и легкой заменой деталей.

Из минусов существуют только большой размер всей системы, что приводит к обязательному проектированию конструкции на раннем этапе строительства частного дома.

Паровое

Все еще используемый выбор, но только с различными комбинациями топлива (газ, электричество, уголь и даже дрова), так как это гораздо дешевле. Паровой котел и трубы обеспечивают цикличную подачу тепла. При этом, качество работы будет исходить от выбранной модели этого котла. Главными достоинствами являются быстрота и экологичность обогрева и теплоотдачи.

Недостатков будет побольше. Теплоноситель постоянно подвергается высоким температурам. В совокупности с взрывоопасностью таких котлов это требует непрерывных проверок системы и документы, позволяющие владеть ею. Шум во время работы, а также тяжелая и дорогая установка служат добивающими факторами, почему данный вариант не является оптимальным для дома.

Печное

Это, по сути, печи и камины. Разумеется, подойдут разве что как временный вариант или дополнение к основной системе обогрева. Невозможность равномерно распределять тепло по всей площади делает их лишь предметом декора для больших домов. Дачи – главное место использования печного отопления.

Проблема использование печного отопления так же заключается в скоплении сажи в трубе, из-за больших ее объемов она загорается и может привести к возгоранию дома. Подробнее можно узнать в статье — как прочистить дымоход от сажи.

Газовое

Если по разным причинам в доме отсутствует газ, то приходится прибегать к данной системе отопления. Для этого понадобится газгольдер и пропан-бутан, который будет заливаться в эту емкость.

Достоинств не так много, но они вполне значительны. Во-первых, предоставляет абсолютную автономию. Оборудование имеет хорошие эксплуатационные характеристики. А тепло является абсолютно экологичным.

Недостатки уже знакомые: сложный монтаж и последующая заправка газгольдера, необходимость специальных документов и высокая стоимость. Если рядом проходит газовая магистраль, но газ все равно не подключен, топливо потребуется содержать в особых установках. Для кого-то проблемой могут стать и регулярные визиты сервисных служб.

Солнечное

Солнечные батареи — наиболее экологичная система отопления. Основным источником тепла может служить исключительно в местах, где круглый год лето (но отопление там вовсе не нужно). В остальных случаях не более чем дополнение к основному варианту.

Из плюсов – легкая и длительная эксплуатация, ненадобность топлива, отличное сочетание с теплым полом. Да и монтаж особых проблем не создаст.

А вот провести корректный расчет для последующей установки – задача непростая. Еще и кровля должна быть под углом 30 градусов. Выполнять это самостоятельно не рекомендуется.

Электрическое

Для отопления электричеством должна быть веская причина: нет альтернативы либо есть финансовые возможности. Это связано с высокой ценой энергоносителей, которыми являются теплые полы, специальные камины, инфракрасные нагреватели и конвекторы.

Если сами электро носители дорогие, то вот их установка и ремонт обойдется вполне дешево. Еще одним плюсом является экология и возможное получение горячей воды. Бонусом идет возможное перемещение оборудования при необходимости.

Необходимость в многофазовых распределителях и большой мощности служат главными недостатками электро отопления. А проблема в подаче электричества приведет к неполадкам всей схемы.

Режимы циркуляции теплоносителя

Перемещение рабочей жидкости при обустройстве отопления в верхней и нижней части строения может осуществляться в следующих режимах:

• принудительном;
• естественном (вертикальная однотрубная и двухтрубная разводка отопления).

Принудительная циркуляция

Данный способ перемещения подогретой рабочей жидкости в верхней части строения от нагревательного агрегата и ее возвращение предполагает наличие насосов. Реализация такого подхода не требует расположения отдельных труб под наклоном.

Впрочем, устройство отопления с принудительной циркуляцией имеет ряд недостатков:

Естественная циркуляция

Движение рабочей жидкости обеспечивается за счет эффекта разности температур. Поскольку горячая вода является менее плотной по сравнению с холодной, становится возможным сделать ее перемещение под напором последней. Благодаря этому обеспечивается взаимное движение разогретого и остывшего теплоносителя.

Для обеспечения работоспособности отопления на основе эффекта естественной циркуляции требуется монтаж труб с различным сечением. Элементы наиболее крупного диаметра применяются при монтаже прямого трубопровода. Помимо прочего, здесь требуется создание наклона трубопровода от радиаторов к генератору тепла и от расширительного резервуара котла к отопительным элементам.

К преимуществам такого решения можно отнести общую простоту монтажа отопления своими руками. удобство эксплуатации, а также обогрев помещений независимо от наличия электроэнергии.

Дополнительные рекомендации

Чтобы теплообменник не зарастал накипью, заливайте в систему только обессоленную воду. Часто домовладельцы собирают для этих целей дождевую.

По той же причине лучше приобретать модель с охлаждающим змеевиком в теплообменнике, а не с подачей воды непосредственно в бак.

Не курите в доме с системой из алюминиевых радиаторов. В них образуется водород, выходящий наружу через воздухоотводчик или кран Маевского.

В период простоя отопителя теплообмен в его баке приобретает обратное направление. Чтобы вода в контуре остывала медленнее, рекомендуется сделать байпас с кранами, по которому среда будет двигаться в обход прибора.

К слову, несложно изготовить твердотопливный котел своими руками.

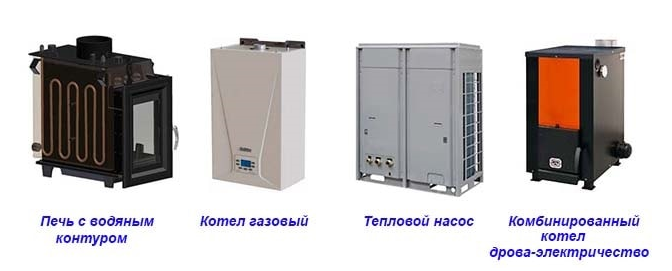

Виды котлов и других водогрейных аппаратов

Есть несколько типов автономных систем отопления дома, главным элементом которых является:

1. Газовый котлоагрегат.
2. Водогрейная установка на твердом или жидком топливе.
3. Электрический водонагреватель.
4. Дровяная печь или угольная.
5. Тепловой насос на альтернативном источнике энергии.

По типу крепления различают настенные и напольные установки. Монтаж системы отопления в частном доме, работающей на угле и дровах, возможен только с использованием стационарного нагревательного оборудования. Газовые и электрические модификации могут быть настенными, что позволяет экономить пространство. Если домик небольшой, отличным вариантом является обычная твердотопливная печка с вмонтированными регистрами с трубками, по которым циркулирует теплоноситель.

Отопительные системы

Конструкции отопительных систем для частных домостроений подразделяются на два типа:

1. Однотрубные. Тип системы отличается присоединением радиаторов к единственному коллектору. Коллектор сразу и обрабатывает, и подаёт тепло. Система образует одно замкнутое кольцо.
2. Двухтрубные. Теплоноситель подаётся и возвращается по разным трубам. Эта сеть более эффективная и прогрессивная.

Если дом имеет малые габариты, а также для дачи, подойдёт первая, однотрубная схема отопления. Но, использовать её можно только в случае, если в помещении установлено до 4-5 радиаторов. Если их количество большее, система будет неэффективной, замыкающие батареи будут попросту холодными, как и комнаты, в которых они установлены.

Система эффективна в том случае, если стояк вертикальный и используется в доме со вторым этажом. Такая схема эффективно отапливает помещение.

Двухтрубная система распределяет тепло наиболее однородно. Для этого не нужно увеличивать количество секций. Оснащение термостатическими вентилями позволяет автоматизировать работу схемы отопления.

Двухтрубные схемы имеют несколько видов, различных по разводке.

1. Самым дорогим вариантом является лучевая схема. По ней каждый радиатор подсоединяется к коллектору отдельно.
2. Другая, тупиковая схема предполагает разделение трубопровода на ветви и циркуляцию тепла лоб в лоб.
3. Ну и третья, попутная схема, отличается циркуляцией теплоносителя в одном направлении.

Система может работать инерционно, то есть самотеком. Для этого требуется прокладка диаметрально крупных горизонтальных магистралей. Уклон при этом должен составлять около 5 миллиметров. Такая схема не требует наличия циркуляционного насоса.

Достаточно распространённой является открытый тип схемы отопления. В этом случае в наивысшей доступной точке устанавливается расширительный бак. Он должен сообщаться с воздухом. Эта схема используется в самотечных сетях.

Для того чтобы система работала под давлением и перешла в класс закрытой, требуется установить в непосредственной близости к котлу мембранную расширительную ёмкость. Такой вариант применим в тех сетях, которые отличаются принудительным движением тепла в системе.

Особенно популярной сегодня является сеть обогрева при помощи тёплых полов. Главный её недостаток – дороговизна. Высокая стоимость обусловлена надобностью укладки труб под стяжкой в каждой комнате. Вследствие этого водяной контур обогревает каждую отдельную комнату дома. Все трубы сходятся в распределительном коллекторе, оснащённом насосом и смесительным узлом.

Плюс такой системы отопления – возможность применения в любых зданиях. Помимо этого, отопление при помощи тёплых полов, пожалуй, самое комфортное.

Зонирование

Благодаря продуманному распределению тепловой энергии можно добиться не только создания комфортной атмосферы в доме, но и существенно сэкономить средства.

Перечень рекомендуемых температур для разных помещений:

Средний уровень комфортной температуры: + 20-24 градусов.
Температурный уровень в спальне желательно немного повысить до + 22-25 градусов.
Ванная, санузел, гостиная и прочие помещения, где жильцы квартиры бывают чаще всего, должны обогреваться в пределах от + 21 до + 24 градусов.
В столовой, кухне и рабочем кабинете температуру уменьшают до +18-22 градусов.
Прихожая, гараж и проходные помещения должны обогреваться в пределах + 12 градусов.

Какой схеме разводки стоит отдавать предпочтение?

Выбор схемы зависит непосредственно от характера жилья, в котором планируется обустройство отопления

Особое внимание необходимо уделять типу чердака и наличию подвальных помещений

План по реализации водяного отопление дома в несколько этажей разрабатывается с учетом места расположения обогревательного агрегата. Лишь после определения зоны для его монтажа можно приступать к расчетам выгодного размещения прочих элементов: труб для подводки и отвода теплоносителя, стояков, радиаторов.

Обычно радиаторы располагают непосредственно под оконными проемами. Только в таком случае можно избежать запотевания стекол за счет обогрева внутренней поверхности оконных рам.

В процессе разработки проекта по отоплению дома стоит постараться минимизировать количество изгибов и продолжительных участков трубопровода. В противном случае может происходить замедление циркуляции теплоносителя, что ухудшит показатели эффективности работы системы. Лучше, чтобы выбранная схема предполагала размещение отопительного котла ниже горизонтального центра радиаторов.

От того, какая именно разводка будет выбрана для отопления жилья, будет зависеть не только расход труб, но также скорость и объемы выполняемых работ. Выбор отразится на эффективности отопления всего строения и возможности качественного обогрева отдельных помещений. В значительной мере возможность реализации того или иного проекта зависит от потребностей владельца дома и количества доступных средств.

При крайне ограниченном бюджете предпочтение стоит отдавать монтажу однотрубного отопления. Если же есть возможность сильно не экономить, то рекомендуется монтаж двухтрубной системы, которая позволит жильцам частного дома ощущать себя наиболее комфортно в самые лютые морозы.

Элементы отопительной конструкции

Чаще всего дома в частном секторе обогреваются с помощью водяного отопления. Выбор на этот вид отопления падает из-за универсальности. Теплоноситель поставляет тепло во все комнаты здания. А сам теплоноситель нагревается одним из возможных энергоносителей. Водяные котлы позволяют организовывать комбинированную подачу тепла с применением двух либо трёх разновидностей:

• трубопроводной сети, которая включает арматурные изделия и приборы;
• теплоносителя;
• приборов отопления: контурные элементы «тёплого пола», обвязка дома трубами или радиаторы.

Чтобы регулировать теплоноситель, выполнять обслуживание отопительной сети, используется запорно-регулирующая арматура и дополнительные элементы.

Дополнительно присутствуют такие элементы:

• расширительная ёмкость;
• насос для циркуляции воды;
• гидравлический разделитель;
• буферный бак;
• коллектор-распределитель;
• бойлер прямого нагрева;
• средства и приборы-автоматы.

Из физики нам известно, что, нагреваясь, вода расширяется. Когда пространство замкнуто, то полученному дополнительному объёму жидкости деться некуда. Чтобы соединения в сети от превышенного давления не разорвались, и нужен расширительный бак. Ёмкость, принимающая излишки воды, выпускается мембранного типа.

Чтобы теплоноситель принудительно циркулировал, монтируют в сеть насос. Если установлено два и больше контуров, то применяют столько же перекачивающих приборов.

Распределительные коллекторы монтируются в отопительных сетях с тёплыми полами. Они применимы и тогда, когда используется подключение радиаторов по лучевой схеме.

Ёмкость со змеевиком (бойлер) – в нём от теплоносителя нагревается вода для потребностей ГВС. Чтобы контролировать температуру и напор в сети, устанавливают манометры и термометры. В качестве приборов автоматизации выступают датчики, регуляторы температуры, контроллеры.
