Расчет деревянных балок перекрытий: онлайн калькулятор

Калькулятор подбора деревянных двутавровых балок

SIA I-beams производит износоустойчивые деревянные двутавры. Такие балки показали себя как незаменимый стройматериал при строительстве зданий в Северной Америке, понемногу они начинают завоевывать и рынки Европы.

Чтобы правильно произвести расчет необходимого количества балок, мы создали расчетный калькулятор, который вам поможет быстро и удобно рассчитать шаг между балками и их тип в зависимости от расстояния между стенами и от нагрузок в конкретном случае.

Как пользоваться калькулятором:

Вводим расчетную длину пролета . Для балок перекрытия — это наибольший пролет, т.е. наибольшее расстояние между соседними стенами, на которые опирается балка. Для стропил кровли – это горизонтальное расстояние (проекция мест опоры, обычно расстояние между осями) между местами опора балки (сама балка длиннее, чем эта проекция, т.е. чем больше угол, тем длиннее балка).
Для стропил кровли вводим угол наклона . Угол наклона – наклон стропил к горизонтали.

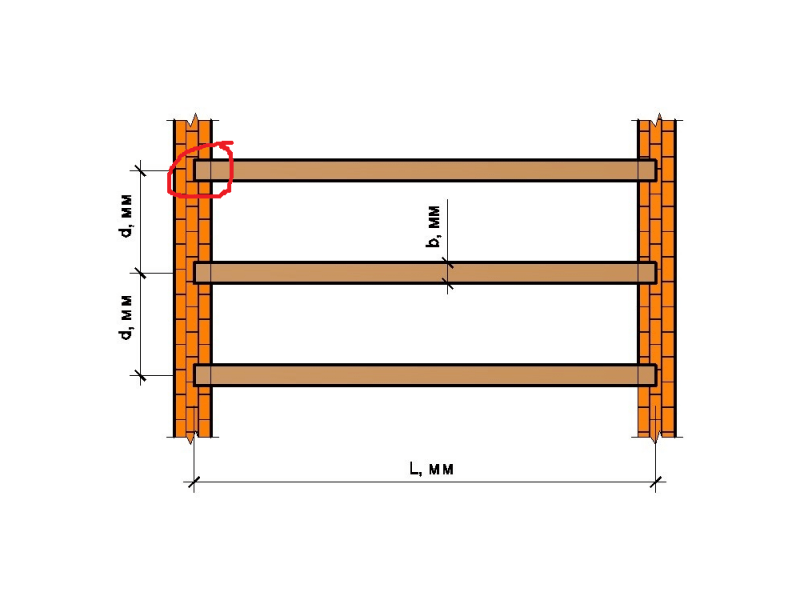

Вводим шаг – это межцентровое расстояние между соседними балками.
4. Можно изменить постоянную нагрузку . В соответствии с нормативом EN 1991, постоянную нагрузку рассчитывают по плотности конструкции пола/перекрытия/крыши, помноженной на коэффициент надежности. Согласно EN 1990,коэффициент надежности для постоянных нагрузок — 1,35, а для временных — 1,5.
Можно изменить временную нагрузку . В соответствии с нормативом EN 1991, величины временной нагрузки принимаются в зависимости от предполагаемого использования перекрытия. Для перекрытий жилых помещений можно принимать временную нагрузку 200 kg/m2. При расчете стропильной системы нагрузки от снега принимаются согласно LBN-003-1, таблица 16.2. Для Риги это равняется 125 kg/m2.
*В расчетном калькуляторе включено определение расчетной нагрузки при соответствующих коэффициентах надежности: согласно EN 1990 для постоянных нагрузок это — 1,35 а для временных нагрузок — 1,5. В калькулятор вводятся нагрузки без учета коэффициентов надежности. – это повторение из п.4.
*Величина используемой расчетной нагрузки будет индивидуальной — в зависимости от конкретной ситуации.
Когда все упомянутые данные введены в таблицу, можно ознакомиться с результатом. Внизу находится табличка с имеющимися в нашем ассортименте балками. Зеленым цветом закрашены все балки, которые можно использовать, а красным – несущая способность которых не соответствует заданным вами параметрам. Чтобы изменить результат, советуем изменить шаг балок.

Перекрытия досками 200 на 50 и другие ходовые размеры

Вот какие балки на пролете 4 метра допускаются нормативами.

Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам (после расчёта), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят.

Деревянная балка более 6 метров: тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

50х200 — перекрытие для проема 4 и 5 метров.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147Пользователь FORUMHOUSE

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta.

RoracottaПользователь FORUMHOUSE

Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:

Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.

Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.

Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.

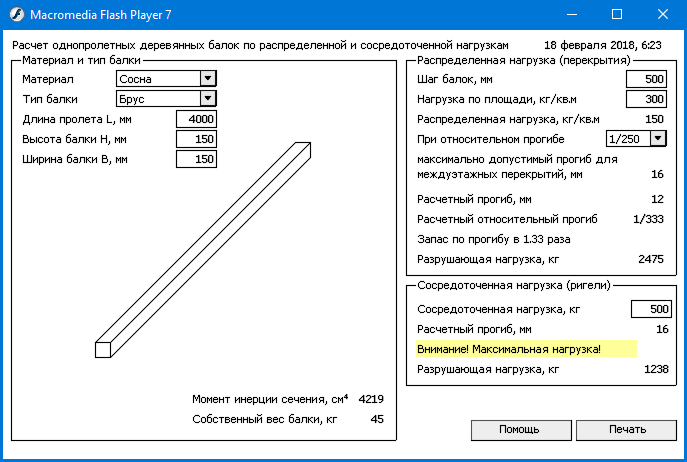

Инструкция по работе с программой

Рассмотренная программа небольшая и дополнительной установки не требует.

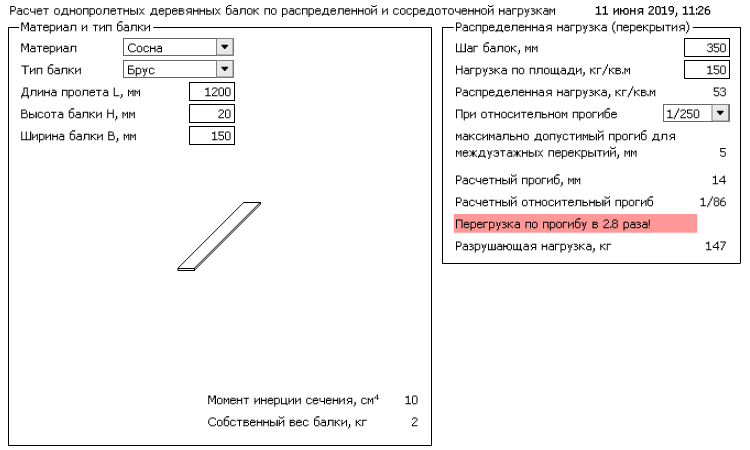

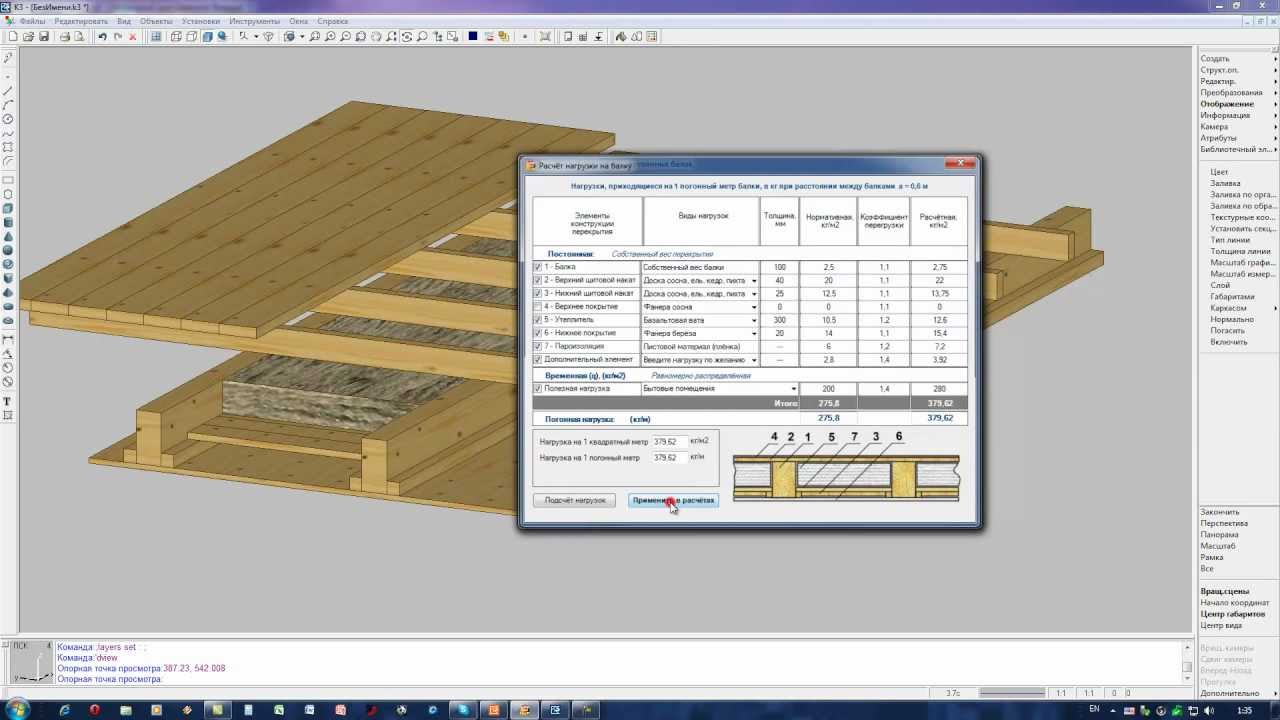

Интерфейс программы

Чтобы было понятнее, рассмотрим каждый пункт программы:

Материал — выбираем требуемый материал бруса или бревна.

Тип балки — брус или бревно.

Размеры — длина, высота, ширина.

Шаг балок — расстояние между балками. Изменяя данный параметр (как и размеры) можно добиться оптимального соотношения.

Нагрузка по площади. Как правило, расчет нагрузки на перекрытия производится на этапе проектирования специалистами, но выполнить его можно и самостоятельно. Прежде всего, учитывается вес материалов, из которых изготовлено перекрытие. Например, чердачное перекрытие, утепленное легким материалом (например, минеральной ватой), с легкой подшивкой выдерживает нагрузку от собственного веса в пределах 50 кг/м². Эксплуатационная нагрузка определяется в соответствии с нормативными документами. Для чердачного перекрытия из деревянных основных материалов и с легкими утеплителем и подшивкой эксплуатационная нагрузка в соответствии со СНиП 2.01.07-85 вычисляется таким путем: 70*1,3=90 кг/м². 70 кг/м². В этом расчете берется нагрузка в соответствии с нормативами, а 1,3 – коэффициент запаса. Общая нагрузка вычисляется путем сложения: 50+90=140 кг/м². Для надежности цифру рекомендуется округлить немного в большую сторону. В данном случае можно принимать общую нагрузку за 150 кг/м². Если чердачное помещение планируется интенсивно эксплуатировать, то требуется увеличить в расчете нормативное значение нагрузки до 150. В этом случае расчет будет выглядеть следующим образом: 50+150*1,3=245 кг/м². После округления в большую сторону – 250 кг/м². Также следует проводить расчет таким образом, в случае если используются более тяжелые материалы: утеплители, подшивка для заполнения межбалочного пространства

Если на чердаке будет обустраиваться мансарда, то необходимо принимать во внимание вес пола и мебели. В этом случае общая нагрузка может составить до 400 кг/м².

При относительном прогибе. Разрушение деревянной балки обычно происходит от поперечного изгиба, при котором в сечении балки возникают сжимающие и растягивающие напряжения

Вначале древесина работает упруго, затем возникают пластические деформации, при этом в сжатой зоне происходит смятие крайних волокон (складки), нейтральная ось опускается ниже центра тяжести. При дальнейшем росте изгибающего момента пластические деформации растут и происходит разрушение в результате разрыва крайних растянутых волокон. Максимальный относительный прогиб балок и прогонов покрытий не должен превышать 1/200.

Среднеточечная нагрузка (для ригелей) — это нагрузка, взятая с плиты (полная) плюс собственный вес ригеля.

Монолитное перекрытие по металлическим балкам

Иногда в частном домостроении применяется такой вариант перекрытий – монолитное железобетонное, опирающееся на металлические балки (спаренные швеллеры, двутавры, труба квадратная и т.д.). Плюсами такого перекрытия является то, что за счет довольно часто расположенных балок (от 1 м до 2,5 м в среднем) само перекрытие можно сделать довольно тонким (но не менее 50 мм). Армируется такое перекрытие в один слой, что тоже дает немалую экономию.

Основным минусом является то, что по требованиям пожарной безопасности металлические конструкции нужно покрывать специальным огнезащитным составом, а это недешевое удовольствие.

В данной статье мы рассмотрим два вопроса: как выполнить железобетонное перекрытие и как подобрать металлические балки.

С чего следует начать? С анализа перекрытия в плане. Допустим, у нас перекрытие размером 4х8 м. Рациональней расположить балки вдоль короткой стороны плиты, т.е. длина балок будет 4 метра (не считая глубины опирания на стены). Чем короче балка, тем меньше металла мы на нее потратим, и тем реже эти балки можно расставить. Конечно, это не жесткое правило, а просто рациональный совет.

Далее необходимо собрать нагрузки на 1 м 2 перекрытия. Как собирать нагрузки, подробно изложено в статье «Собираем нагрузки на ленточный фундамент дома». При этом учитывается:

– временная нагрузка на перекрытие,

– нагрузка от веса перегородок (желательно балки располагать под перегородками, чтобы избежать чрезмерной нагрузки на облегченное перекрытие),

– нагрузка от веса полов,

– собственный вес перекрытия.

Затем нужно задаться шагом металлических балок. Здесь на первый план выходит монолитное перекрытие. Если сделать шаг балок слишком частым, мы рискуем вызвать перерасход как металла, так и железобетона. Если расстояние между балками, наоборот, слишком большое, это вызовет увеличение арматуры в плите, увеличение толщины этой плиты (при этом значительно возрастет нагрузка на балки), а значит увеличится и сечение балок. Поэтому всегда перед началом расчета нужно анализировать и подбирать оптимальное расстояние между балками перекрытия. Изложенные ниже расчеты применимы при условиях: между всеми балками должно быть одинаковое расстояние; должно выполняться условие L 1/ L 2 > 2, где L 1 – длина балки, L 2 – расстояние между соседними балками.

В принципе, есть несколько путей расчета перекрытия такого типа.

Первый путь (более трудоемкий, особенно без достаточного опыта, но иногда необходимый). Можно задаться профилем металлических балок (допустим, у вас уже есть в наличии металл конкретного профиля); затем, задавшись толщиной перекрытия и шагом балок, можно собрать нагрузки и выполнить расчет балки. При этом, выполняя расчет, вы за несколько подходов можете определить максимально допустимое расстояние между балками, при котором выполняются условия прочности и деформативности. После этого можно перейти к расчету перекрытия и определить его толщину и армирование. Если все прошло – хорошо. Если толщина оказалась большей, чем вы задавали, расчет нужно будет повторить с начала – пока не сойдутся все части задачи.

Второй путь. Расчет начинается с железобетонного перекрытия. Задаемся шагом балок и толщиной плиты, собираем нагрузки и выполняем расчет плиты. При необходимости, корректируем шаг балок и толщину плиты до наиболее экономичных результатов. Собираем нагрузку на балку с получившегося пролета и подбираем сечение балок.

Второй путь мы рассмотрим на примере.

Расчет ведется для условно выделенной полосы плиты шириной 1 м.

Необходимо перекрыть помещение размером в плане 6х10 м. Над перекрытием будут жилые комнаты – временная нагрузка 150 кг/м 2 . Материалы плиты: бетон класса В15, расчетное сопротивление бетона Rb = 7,7 МПа, арматура горячекатаная периодического профиля класса А400С, расчетное сопротивление арматур ы Rs = 365 МПа.

Минимальная толщина перекрытия должна быть больше, чем L /35, где L – расстояние между балками.

Задаемся шагом балок – 2,5 м, направление балок – вдоль короткой стороны помещения, толщина ж.б. перекрытия – 80 мм (что больше, чем 2,5/35 = 0,071 м = 71 мм), расстояние от нижней грани плиты до рабочей арматуры – 35 мм.

Устройство

По назначению данные конструкции разделяются на следующие виды:

цокольные,
межэтажные,
чердачные.

Цокольные и чердачные перекрытия требуют усиленной теплозащиты в силу высоких перепадов температур. Для межэтажных оборудуется качественная шумоизоляция, если на верхнем этаже будут находиться жилые комнаты. Конструктивно они состоят из следующих элементов:

балки,
подшивное перекрытие,
изоляционные слои,
накат,

Второй способ устройства деревянных перекрытий: между брусьями укладываются плиты минеральной ваты. Затем поперек них прикрепляются лаги, которые обшиваются накатом. Третий способ выполняют, как 2-ой, но добавляют еще 1 слой лаг и утеплитель между ними. Таким способом осуществляется усиление несущей способности всей конструкции.

Если устанавливаются балки перекрытия в деревянном доме, следует учитывать его усадку в течение года после возведения. Избежать деформации вследствие этого можно следующим способом: сочленения брусьев с наружными стенами закрепляются не жестко, а концы брусьев обрезают под 60º. В кирпичных стенах делают по-другому: в процессе возведения предусматривают специальные гнезда для закладки бруса. Между его концом и кирпичом должна находиться пропитанная битумом подкладка.

При монтаже деревянных перекрытий допускается наращивать балки. Для этого в месте соединения двух брусьев запиливают замок длиной 0,5-1 м. Элементы скрепляют между собой болтами. Конструкция будет более надежной, если концы наращенного бруса расположить на стене фасада. Кроме этого их надо пропитать битумом, а практически незаметное свободное пространство заложить утеплителем.

В целом конструкция перекрытия выглядит следующим образом:

крайние балки располагаются на опорном брусе (мауэрлате) или на верхней металлической обвязке;
следующие укладываются с шагом минимум 0,5 м (шаг тем меньше, чем больше длина пролета);
крепление к срубу осуществляется при помощи надставок, прикрепленных болтами;
между надставками при помощи длинных гвоздей закрепляются вкладыши.

Надставки применяются в случаях, когда уже уложена теплоизоляция, например, плиты минеральной ваты. Монтаж утеплителя снизу вверх осуществить легче и быстрее, поэтому часто используется такой прием. Для надставок берут брус 100 мм.

Разновидности деревянных перекрытий

Классический способ монтажа основан на устройстве несущей части из балок и заполнения пустого пространства. Для этого сбивают накат, состоящий из прилегающих плотно друг к другу щитов или досок. Следует отметить, что для работ часто используется не цельный или клееный брус, а деревянная двутавровая балка для перекрытий, отличающаяся легким весом и высокой прочностью. При помощи такой балки можно осуществить быстрый монтаж перекрытий.

Сама конструкция двутавровой балки делает ее отличным материалом для возведения каркасных домов. Таким образом, весь каркас и перекрытия собираются из одного материала, при этом монтаж не требует применения тяжелой техники. Конструкция двутавровой балки состоит из следующих элементов:

доски-полки из прочной древесины обеспечивают хорошие несущие характеристики;
пространство между ними занимает плита OSB; она удешевляет себестоимость изделия, уменьшает вес, что благоприятно сказывается на общем весе дома и его давлении на фундамент.

В заключение следует отметить преимущества деревянных перекрытий для частного домостроения. Домовладельцу не надо нанимать тяжелую технику вследствие небольшого веса бруса. Затраты на строительство минимальные, так как брус и доску можно приобрести из хвойных пород. Материал обладает высокими звукоизолирующими и теплосберегающими свойствами. Крепления осуществляются болтами или длинными гвоздями, что также является легким, быстрым и удобным способом монтажа.

Чтобы перекрытие было максимально надежным, следует подбирать точные размеры балок, используемых для работы. Так, например, расчет деревянных балок – неизменная часть работы перед их изготовлением, в расчет при этом берут длину балок и их сечение. Длина как деревянных, так и металлических балочных конструкций, зависит от ширины планируемого перекрытия, а сечение нужно просчитывать в зависимости от шага, нагрузки и длины пролета.

В Интернете можно найти специальные онлайн калькуляторы, помогающие выполнить расчеты онлайн, но далеко не все доверяют калькулятору, поэтому мы расскажем, по каким формулам и как именно производится расчет балок перекрытия.

Расчет швеллера на изгиб, калькулятор швеллера

Швеллер в наличии на складе в Москве

Швеллер является продукцией прокатного производства, которая имеет U-образное поперечное сечение. В зависимости от технологии производства, швеллеры бывают горячекатаные и гнутые.

Размеры и форма г/к швеллеров общего назначения регламентируются стандартом ГОСТ 8240-97. Ширина проката согласно указанному нормативному документу может быть от 32 до 115 мм, а высота 50 — 400 мм.

В обозначении номера профиля зашифрована высота швеллера в сантиметрах (цифра) и серия или тип профиля (буква).

Размеры гнутого швеллера регламентируются стандартом ГОСТ 8278-83. В соответствии этому документу высота профиля может принимать значение от 25 до 410 мм, толщина швеллера – от 2 до 8 мм, и ширина может быть 26 — 160 мм.

В APEX METAL вы сможете приобрести швеллер наиболее востребованных размеров из стали марок Ст3 и 09Г2С:

серии П с параллельными гранями — типоразмеры профиля 5П — 30П;

серии У с уклоном граней — типоразмеры профиля 6,5У — 30У;
гнутый швеллер с размерами от 50х40х3 до 250х125х6.

Значения высоты и ширины полки, ширины и толщины стенки по ГОСТ 8240-97 смотрите на странице — Как правильно расшифровать условное обозначение швеллера.

Методика расчета швеллера на изгиб

Наиболее часто швеллер используют в качестве элемента, который работает на изгиб. Следовательно, ни один расчет данного профиля не обходится без определения его прочности под воздействием изгибных нагрузок. На сегодняшний день создано множество программных продуктов и калькуляторов расчета швеллера, которые позволяют произвести массовые, прочностные и проверочные расчеты.

Покажем, как самостоятельно всего за 3 шага найти момент сопротивления и подобрать соответствующий размер швеллера с учетом действующих нагрузок.

1. Сначала необходимо определить максимальное значение момента в профиле швеллера, который вычисляется по формуле:

М = 9,81 х q х l²/ 8 / 1000, где

q – значение распределенной нагрузки l – длина швеллера.

2. Зная изгибающий момент, определяем необходимое значение момента сопротивления сечения швеллера, чтобы обеспечить его прочность:

Wн = M х 1000 / Ry, где

Ry – расчетное значение сопротивления материала по пределу текучести (согласно СНиП 2-23-81).

Наименование стали	Марка стали по ГОСТ	Ry, МПа, с толщиной проката
С245	Ст3пс5, Стсп5	240 МПа (2 — 20 мм), 230 МПа (20 — 30 мм)
С275	Ст3пс	240 МПа (2 — 20 мм)
С345	12Г2С, 09Г2С	335 МПа (2 — 10 мм), 315 МПа (10 — 20 мм), 300 МПа (20 — 40 мм)

3. Сравниваем полученное расчетное значение момента сопротивления швеллера и теоретические значения в таблицах ГОСТ, выбираем требуемый размер проката.

Номер швеллера серии У	Момент сопротивления	Номер швеллера серии П	Момент сопротивления	Размер швеллера по ГОСТ 8278	Момент сопротивления
5У	9,1

5П

9,1

50х40х3

5,62

6,5У

6,5П

60х32х2,5

5,1

8У

22,4

8П

22,5

60х32х3

5,85

10У

34,8

10П

34,9

80х32х4

10,71

12У

50,6

12П

50,8

80х50х4

15,92

14У

70,2

14П

70,4

80х60х4

18,81

16У

93,4

16П

93,8

100х50х3

17,18

18У

121

18П

121

100х50х4

21,57

20У

152

20П

153

100х50х5

25,56

22У

192

22П

193

120х50х3

21,98

24У

242

24П

243

120х60х4

32,25

27У

308

27П

310

120х60х5

38,6

30У

387

30П

389

140х60х5

47,8

40У

761

40П

763

140х60х6

55,08

—

160х50х4

41,76

—

160х60х4

48,84

—

160х60х5

58,38

—

160х80х4

60,01

—

160х80х5

72,69

—

180х70х6

79,15

—

180х80х5

85,22

—

200х80х4

80,94

—

200х80х6

114,84

—

200х100х6

137,43

—

250х125х6

221,64

Выбор размера швеллера на примере

Пусть имеется швеллер, длина которой составляет 5 метров и он имеет шарнирное закрепление. На него действует распределенная нагрузка, величина которой составляет 250 кг/м. Расчет ведется в следующей последовательности:

Максимальное значение момента в профиле швеллера М = 9,81 х 250 х 5²/ 8 / 1000 = 7,7 кН∙м.

Необходимое значение момента сопротивления сечения швеллера, Wн = 7.7 х 1000 / 240 = 32,08 см3 (согласно СНиП 2-23-81 для стали С245 Ry = 240 МПа).
Подбираем по таблице ГОСТ размер швеллера с моментом сопротивления, соответствующему вычисленному значению 32,08 см3.

Это будет швеллер 10П (У) ГОСТ 8240-97 — значение момента сопротивления 34,9 см3 или швеллер гнутый 120х60х5 ГОСТ 8278-83 — значение момента сопротивления 38,6 см3.

Вес швеллера 10П длиной 5 метров = 42,95 кг, швеллера 120х60х5, той же длины – 42,7 кг.

В каталоге на сайте APEX METAL приведены актуальные цены за тонну швеллера, соответственно, отсюда получим стоимость 1 штуки швеллера для каждого типоразмера:

швеллер 10П – 1670 руб
швеллер 120х60х5 – 1760 руб

Можно заметить, что из условий расчета швеллера на прочность, работающего на изгиб, немного более экономичным решением будет использование горячекатаного швеллера в сравнении с гнутым.

Что означает понятие?

Это строительная конструкция дома изготавливается для вертикального зонирования внутреннего пространства дома по высоте, принятия и передачи динамических и статистических нагрузок на нижерасположенные стеновые конструкции и основания здания. Тем самым они гарантируют требуемую конструктивную жесткость здания.

Базовые требования к данному элементу строительства здания:

Прочность, конструкция должна выдерживать максимальную нагрузку 400 кг/м2, для цокольных и чердачных перекрытий без постоянного нахождения людей, эти параметры уменьшаются до 200 кг/м2. Балки которые способны выдержать этот вес имеют размеры: с длиной пролета 2.2 м – сечение 150*75 мм; от 2.2 до 3.2 м — 175*100 мм; от 3.2 до 5 м — 225*150 мм.
Размер сечения балки от ее длины также определяется соотношением 1:24. При длине в 400 см, допустимая высота балки: 400/24 — 170 мм.
Теплозащита, коэффициента сопротивления теплопередаче установлена R = 4,95 м2К/Вт.
По требованиям СНиП индекс изоляции по воздушному шуму должен быть не выше 52.0 дБ, а индекс ударного — 60.0 дБ.
Паропроницаемость по утеплителю, зависит от его типа, например, для внутреннего утепления минватой она равна — 0,48 г/(м ч гПа), а для внешнего утепления Пеноплэксом, со стороны подвала на цокольном перекрытии — 0,32 г/(м ч гПа).
Плотность по внешнему слою из доски или плиты — 500 кг/м3, по утеплителю минвате – 200 кг/м3.

Расчет балки на прогиб (изгиб)

Методика определения прогиба балки значительно проще. При распределенной нагрузке, применяется формула:

Прогиб балки (формула): f = (5 × q × l4 ) / (384 × E × I)

q – величина нагрузки на перекрытие;
l – величина пролета перекрытия;
E – модуль упругости;
I – момент инерции.

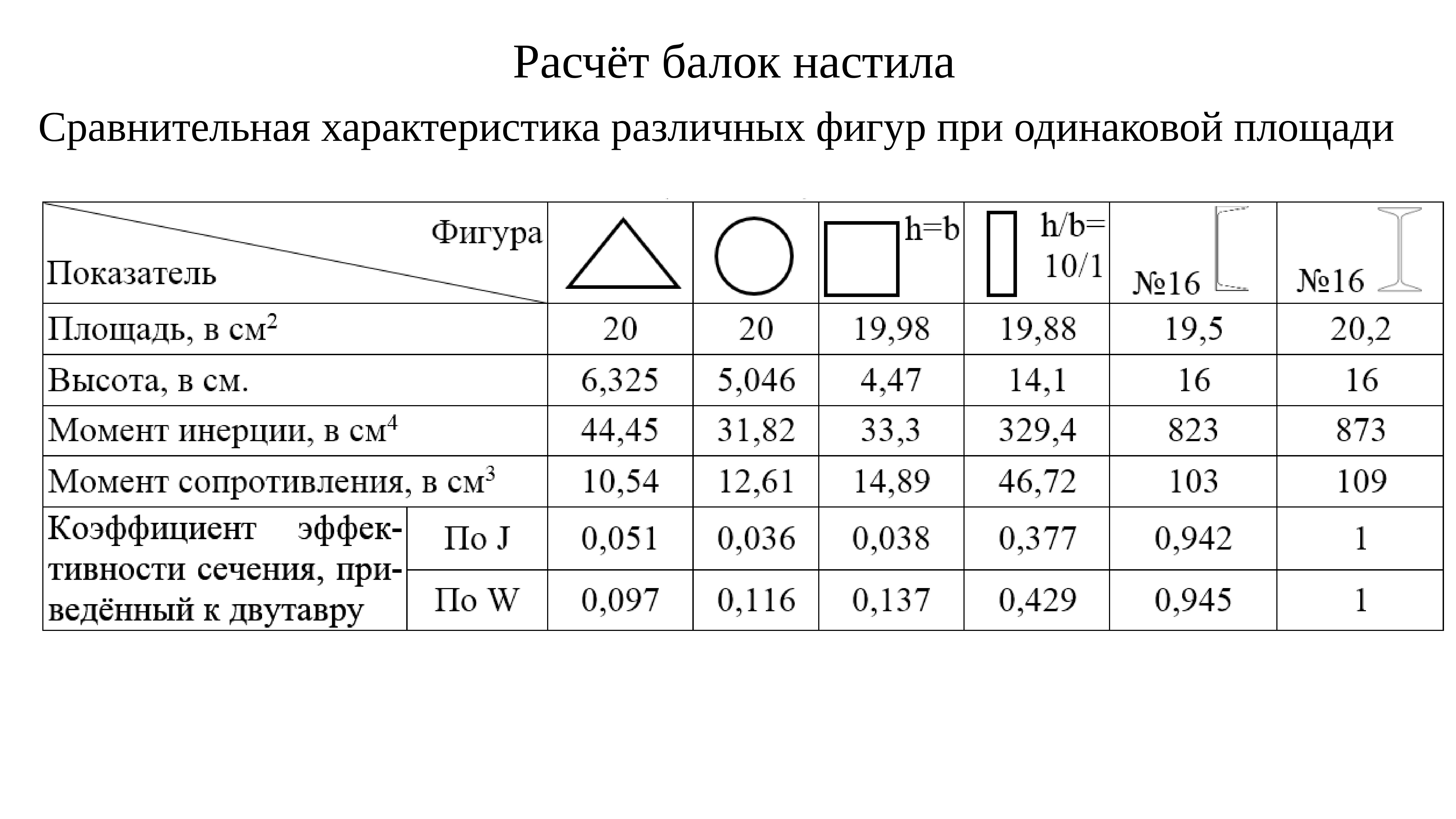

Первые два параметра нам известны, модуль упругости для древесины обычно принимается равным 100 000 кгс/м², хотя это и не всегда так, а момент инерции, в зависимости от формы сечения, рассчитывается по разным формулам. Для прямоугольника:

Момент инерции (формула): I = b × h3 /12

b – ширина балки;
h – высота балки.

Собирая все в кучу, мы получим итоговую формулу расчета прогиба балки:

Прогиб балки (итоговая формула): f = (5 × q × l4 ) / (384 × E × (b × h3 / 12))

После того, как вы получите искомое значение, нужно сравнить его с величиной допустимого (предельного) прогиба балки в долях от пролета. Этот параметр устанавливается СНиП II-25-80 «Деревянные конструкции»:

Элементы конструкций	Максимальный прогиб балки, не более
1. Балки междуэтажных перекрытий	L/250
2. Балки чердачных перекрытий	L/200
3. Перекрытия при наличии стяжки/штукатурки	L/350

Например, для межэтажных перекрытий при длине пролета равной 400 см мы получим условие – 400/250, т.е. предельно возможный изгиб в данной ситуации 1,6 см.

Если ваше значение f превышает его, необходимо изменять сечение балки в большую сторону, до тех пор, пока оно не станет меньше величины предельного прогиба.

Наш калькулятор прогиба деревянной балки сам подберет нужные параметры сечения и избавит вас от сложных громоздких вычислений.

Конечные параметры балки

После того, как вы подберете сечение при расчете на прочность и прогиб/изгиб, можно будет определить минимально допустимые параметры балки.

Предположим, что при расчете на прочность вы получили сечение – 165х150 мм, а при расчете на прогиб – 239х150 мм. Очевидно, что в подобной ситуации следует выбирать наибольшую величину, то есть значение на прогиб, поскольку если вы сделаете ровно наоборот, перекрытие выдержит нагрузку, но очень сильно деформируется и ни о каком ровном потолке не может быть и речи.

В результате расчета несущей способности деревянной балки, мы используем сечение равное 239х150 мм, но тут сталкиваемся с очередной проблемой – балок такого размера серийно никто не производит. В этом случае нужно производить округление обязательно в большую сторону, обычно кратно 50 мм, т.е. нам подойдет балка 250х150 мм. В некоторых ситуациях, можно обратиться к ГОСТ 24454-06, в нем указаны все типовые размеры материалов.

Расчет балки онлайн без знания сопромата – одно из главных преимуществ сервиса KALK.PRO.

Устройство чистых полов

6.6.1 Общие требования

6.6.1.1 Чистый пол должен предусматриваться во всех жилых помещениях.

6.6.1.2 В случаях, когда водопроницаемый чистый пол в помещениях ванных комнат, кухонь, прихожих и постирочных кладется по черному полу, который может повреждаться водой, под чистый пол следует укладывать гидроизолирующее покрытие с водопроницаемостью не более 0,068 мг/(Па×ч×м2), определяемой испытанием в соответствии с ГОСТ 26589.

6.6.1.3 Деревянные лаги, на которые укладывается настил чистого пола на бетонную плиту по грунту, должны иметь сечение не менее 18 ´ 38 мм и быть пропитанызащитным составом для древесины.

6.6.2 Основание плитного типа для пола

6.6.2.1 Основание плитного типа, укладываемое на черный пол, предусматривается при необходимости обеспечить ровную поверхность под чистое покрытие пола, например, когда черный пол выполнен из пиломатериалов, а покрытие предусмотрено из упругих материалов, паркета, керамической плитки или предусмотрена укладка напольного покрытия из нетканого синтетического волокна или покрытия коврового типа.

6.6.2.2 Основание плитного типа должно иметь толщину не менее 6 мм и должно быть выполнено из твердой фанеры, твердых древесно-волокнистых, древесно-стружечных, цементно-стружечных или гипсоволокнистых плит.

Основание плитного типа под наклеиваемую керамическую плитку должно иметь толщину не менее 6 мм, если балки под черным полом расположены с шагом менее 300 мм, и не менее 10 мм при шаге более 300 мм.

6.6.2.3 Основание плитного типа должно крепиться к черному полу скобками, половыми гвоздями или самонарезающими винтами, расположенными с шагом не более 150 мм по краям и 200 мм в других местах.

Гвозди для прибивания основания плитного типа должны быть длиной не менее 20 мм для основания пола толщиной 6 мм и не менее 25 мм для основания пола толщиной 8 мм.

Скобки для крепления основания плитного типа должны иметь:

– толщину стержня не менее1,2 мм и ширину наружной соединяющей части 4,0 мм;

– длину забиваемого стержня не менее 25 мм при толщине основания пола 6 мм и не менее 30 мм при большей толщине основания пола.

6.6.2.4 Если основание плитного типа устанавливают по черному полу из фанеры, древесно-волокнистых, древесностружечных, цементно-стружечных, гипсоволокнистых плит, то стыки плит основания должны быть смещены на 200 мм относительно стыков в находящемся подними черном полу.

6.6.2.5 Все отверстия, трещины или другие видимые дефекты на поверхности плит основания пола под приклеиваемыми к ним упругими или керамическими покрытиями должны заделываться, чтобы дефекты не проявлялись на поверхности чистого пола.

6.6.3 Дощатый пол

6.6.3.1 Толщина дощатого пола должна соответствовать таблице 6.5.

Таблица 6.5

Типы дощатого пола	Максимальное расстояние между балками перекрытия, мм	Минимальная толщина настила, мм
с черным полом	без черного пола
Шпунтованные доски из древесины твердых пород (для применения только внутри зданий)	400	16	19
600	16	32
Шпунтованные доски из древесины мягких пород (для применения внутри и снаружи)	400	19	19
600	19	32
Рейки квадратного сечения из древесины хвойных пород (только для применения снаружи)	400	–	25
600	–	40

6.6.3.2 Доски чистого пола нельзя укладывать параллельно настилу черного пола из пиломатериалов, если не предусмотрено отдельное дополнительное основание пола.

Если доски чистого пола настилаются без черного пола, они должны укладываться под прямым углом к балкам перекрытия таким образом, чтобы торцевые стыки досок размещались в шахматном порядке и находились на опорах.

Каждая доска чистого пола должна опираться не менее чем на две опоры.

6.6.3.3 Каждая доска пола прибивается не менее чем одним гвоздем по ширине доски с шагом гвоздей согласно таблице 6.6, кроме досок шириной более 250 мм, прибиваемых как минимум двумя гвоздями по ширине доски.

Таблица 6.6

Толщина настила чистого пола, мм	Минимальная длина гвоздей для пола, мм	Максимальный шаг гвоздей, мм
19 и менее	60	400
25	60	400
32	70	600
40	80	600
