Современные проекты лестниц: 4 варианта

Материалы для самостоятельного изготовления лестниц

Выбор материала диктуется не только личными предпочтениями обитателей дома, но и их характеристиками, общим дизайном интерьера, конструкцией перекрытий. Например, пол на деревянных балках может не выдержать веса бетонной конструкции, и она вряд ли гармонично впишется в деревенский интерьер бревенчатой избы.

Современные технологии позволяют делать лестницы из самых разных материалов, включая полимеры и стекло. Но в домашних условиях и без специального оборудования их использование невозможно. Для изготовления своими руками больше всего подойдут традиционные дерево, металл, бетон и их комбинации.

Дерево

Деревянные интерьерные лестницы самые доступные и популярные. Среди них есть как очень простые и недорогие, изготовленные из хвойной древесины, так и эксклюзивные, сделанные из дорогих пород дерева, украшенные резными декоративными элементами. Поэтому выбрать модель для самостоятельного монтажа сможет любой домовладелец в соответствии со своими финансами и практическими навыками работы с деревом.

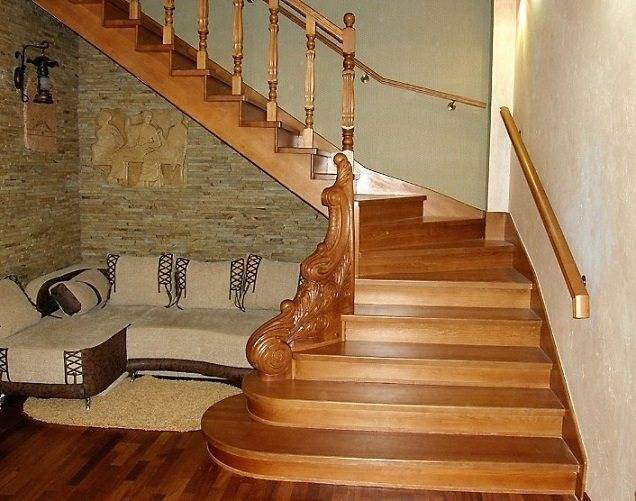

Настоящее произведение искусства

Плюсы и минусы лестниц из дерева

Популярность деревянных лестниц обусловлена множеством положительных качеств как самой древесины, так и изготовленных из неё конструкций.

1. Небольшой вес, позволяющий устанавливать такие лестницы в любом доме и на любых перекрытиях.
2. Привлекательный внешний вид: дерево хорошо вписывается в любой интерьер от этно до ультрасовременного.
3. Комфортность и безопасность: деревянные детали приятны на ощупь, не скользят.
4. Простота изготовления: своими руками проще всего сделать именно деревянную лестницу.

К недостаткам можно отнести необходимость обработки древесины не только декоративными, но и защитными составами, предотвращающими гниение и возгорание. А также её свойство со временем высыхать, из-за чего возникает скрип при ходьбе от трения соприкасающихся элементов.

Защитное покрытие сохранит красоту лестницы и продлит срок службы

Кроме того, лестницы из дерева не рекомендуется устанавливать во влажных помещениях и рядом с источниками открытого огня – печами и каминами.

Из какого дерева лучше сделать лестницу

Древесину для изготовления межэтажной лестницы выбирают с учетом её свойств и стоимости.

Готовые деревянные элементы для лестниц

Металл

Металлические конструкции обладают двумя важными достоинствами:

• у них очень высокая несущая способность;
• они занимают мало места благодаря небольшому сечению несущих элементов.

Кроме того, металл – достаточно гибкий материал, позволяющий придавать себе любые формы и создавать весьма интересные и необычные конструкции.

Но для этого необходимы специальные инструменты и оборудование, умение работать ими, знание особых свойств металла. Поэтому среди самодельных лестниц металлические встречаются гораздо реже деревянных.

Металлический каркас межэтажной лестницы

Бетон

Самые долговечные, надежные и прочные лестницы делают из монолитного железобетона, заливая раствор в опалубку с установленным в ней металлическим арматурным каркасом. Из дополнительных плюсов можно выделить их пожаростойкость, отсутствие скрипа при ходьбе и возможность отделки самыми разными материалами от дерева и ковролина до плитки из натурального камня.

Бетонная лестница в кирпичном доме

Однако вес у таких конструкций очень большой, что ограничивает их установку в большинстве загородных домов. Ещё один минус – сложность изготовления: наличие мокрых и грязных работ, необходимость переноса тяжестей, устройства лесов и длительный период высыхания бетона до достижения эксплуатационных характеристик.

Поэтому бетонные лестницы лучше всего возводить во время строительства дома и до его внутренней отделки.

Комбинации материалов

Комбинирование различных материалов позволяет создавать своими руками универсальные лестницы самых разнообразных форм и стилей. Если для изготовления несущих элементов используются все те же дерево, металл и бетон, то ступени и ограждения можно делать из стекла, керамической плитки, кованых элементов, пластика и т.д.

Комбинированная лестница со стеклянным ограждением

Технологии постройки

Второй этаж в частном доме можно возвести несколькими способами. Их выбор зависит от имеющегося материала и особенностей основного здания. Чтобы знать, как построить второй этаж без нагрузки на первый, сначала нужно внимательно ознакомиться с технологиями возведения дополнительного этажа.

Выделяют следующие способы постройки:

1. Каркасная технология. Именно такой способ возведения второго этажа не будет накладывать слишком большую нагрузку на здание, постройка из любого материала выдержит каркас. Траты на материал минимальные и осуществлять монтаж можно в любую погоду. Кроме того, каркасный этаж устойчив к возгоранию.
2. Древесная технология. Укладка древесины на пол и стены осуществляется по довольно сложному принципу. К такому способу прибегают крайне редко. К тому же каркас из древесины будет давать сильную нагрузку на основу здания.
3. Металлические или каменные конструкции. Самыми прочными материалами для укладки являются камень и металл. Однако они попадают и в категорию самых дорогих. Второй этаж, построенный с использованием этих материалов, буде очень прочным. Но и нагрузка на первый этаж будет соответствующая.

Каркасная постройка Источник karkasnsk.ru

Проекты одноэтажных домов

Работы по строительству одноэтажных домов проводятся достаточно быстро. Монтажные работы стоят недорого. Следует позаботиться на этапе проектирования, чтобы проходных помещений было меньше

При создании чертежа важно определить количество жильцов

Планировка жилых домов должна быть тщательной. Их теплоотдача гораздо выше, чем в многоквартирных зданиях. Причина в том, что все наружные стены сообщаются с улицей, к тому же нет подъезда

Локализации помещению в здании важно уделить особое внимание

Вам будет интересно: Ситуационный план земельного участка: как получить, составить самому

Планировку для одноэтажного дома можно сделать самостоятельно двумя способами:

1. Нарисовать вручную. Тогда потребуется миллиметровая бумага. При ее отсутствии подойдет лист с клетчатой разлиновкой. Этот метод подходит для людей, опытных в черчении. Иначе в чертеже будет много неточностей;
2. Применить проектировочную компьютерную программу. Таким образом, удастся создать не только главные наброски, а полный чертеж дома по всем нормам строительства. Чтобы не возникло ошибок, стоит покупать лицензионные программы;
3. Воспользоваться 3D-редактором. Это выбор для творческих людей. Создается трехмерный проект, прекрасно передающий размеры и локализацию помещений, дизайнерские идеи. Таким образом, удастся создать разрез промышленного здания или жилого дома.

Даже если дом небольшой, распределение пространства можно сделать грамотно

При создании чертежа важно учесть следующие нюансы:

Количество комнат с учетом их назначения, их локализацию

Важно учесть не только главные помещения, созданные для каждого жильца и функциональные комнаты (санузел, обеденная зона), но и гостиную, кладовку, прихожую;
Спальни следует создавать маленькими, а гостиную – просторной;
Увлечения жильцов тоже следует учесть
Некоторым хозяевам важно предусмотреть баню, тренажерный или читальный зал;
Спальню детей стоит планировать возле комнаты родителей;
Чтобы водопровод и канализационная система не занимали много места, обеденную зону, санузел и бойлер лучше планировать в одной линии;
Сохранению тепла будет способствовать тамбур или утепленная веранда;
При расчете стоит принять во внимание, что на каждого взрослого выделяется 8 кв. м
пространства;
Можно построить цоколь, чтобы увеличить полезное пространство.

Общие сведения

Лестница еще может быть изготовлена из металла или стекла. Наиболее популярным вариантом является Г-образная двухмаршевая лестница, которая размещена под 90 градусов по отношению друг к другу, а также с промежуточной площадкой.

Стандарты

Соблюдение норм строительства и правил помогает сделать лестницу функциональной, а поднятие на второй этаж весьма удобным и не опасным. Идеальные размеры для лестниц с любой формы проектируют по СНиП стандартам. Требуется также измерять домовую часть, где вы планируете размещать будущую лестницу, просчитать ее высоту, ширину и число ступеней. Так, для удобства передвижения по лестнице идеальна ступенчатая ширина составляет от 0.27 до 0.29 метров, а высота составляет от 0.15 до 0.18 метров. Требуется знать, что под шаговой шириной понимают сумму пары проступей и одного проступенка, которая равна 0.6 метров. По числу допустимо не меньше 3 и не больше 18 ступеней. Все они могут быть одного и того же размера, а если вы планируете делать их на разной высоте, то разница не должна быть больше 0.5 см.

Если говорить о правилах СНиП, высота перил должна соответствовать от 0.9 до 1.1 метра, а дистанция между балясинами должна быть примерно 0.2 метра, а между столбов опоры 1.5 метра. Для малышей нужны перила с высотой 0.5-0.7 метров. Оптимально поручни должны выдерживать нагрузку до 1 центнера. Угол лестничного уклона в среднем составляет 30-45 градусов. Это самый безопасный, удобный вариант, который прекрасно подойдет для пожилых людей или семей с малышами.

Идеи и новинки дизайна

Довольно часто владельцы домов загородом отказываются от лестничного проектирования, и при этом опасаются, что они «съедают» и без того малое пространство. В действительности, подобные опасения беспочвенные. Дело в том, что многое будет зависеть от функций, которые будут выполнять конструкции лестницы.

1. Если вы планируете превратить чердак в настоящую комнату, то и стационарные конструкции устанавливать необязательно. Достаточно просто прикрепить к кровле люка чердака раздвижную лестницу без перил, которая будет легко складываться и не займет много места.
2. Конструкция лестницы в холле органично вписывается в интерьерную общую композицию, если не перестараться с «утяжеляющими» декоративными элементами с объемом. Она будет придавать оригинальность и прихожей, но и помещению в целом, визуально делая его выше.
3. Проектирование лестницы в частном доме дает возможность делать гармоничный интерьерный дизайна, соединяя все элементы помещения. Она будет эффективно смотреться около стены, и посередине комнаты.

Рассмотрим, как правильно составлять проекты лестниц.

Как нарисовать 3д рисунок – усложненный вариант

Рисовать будем лестницу. Для такой работы понадобится: карандаш, линейка, плотная бумага.

Перегните заготовку и проведите две линии в разные стороны под углом приблизительно 40º. Наметьте поперечные палочки – будущие ступеньки.

Соедините чуть заметной линией крайние точки лестницы. Прорисуйте падающую тень от поперечных планок, используя мягкий грифель.

Возьмите лист с рисунком и поднимите одну его сторону кверху так, чтобы лестница стояла прямо, тогда пририсованная тень создаст иллюзию реальности и объема.

Итак, для создания 3д рисунка не требуется особого мастерства и знаний, простая усидчивость вперемешку с нашими советами поможет вам создать настоящий шедевр и поразить своим произведением друзей и знакомых.

Параметры, необходимые для проектировки

Для создания чертежа лестницы на второй этаж, необходимо иметь точный план нижнего помещения. Он должен включать в себя ниши, двери, окна и выступы. Замер оконных и дверных конструкций производятся по наличникам. Необходимо учитывать расположение относительно пола. Также учитываются следующие параметры:

• Высота проёма. Иными словами расстояние от первого до второго этажа. В качестве точки отчета берется чистовое половое покрытие.
• Ширина проёма. В зависимости от типа лестниц, она может быть представлена различной конфигурацией. Наиболее простое решение — прямоугольная.
• Расстояние от потолка до первого этажа. Данный параметр позволяет вычислить высоту прохода.
• Если отсутствует технический план помещений, он составляется вручную. Схематично с соблюдением масштабирования на бумагу наносится чертеж первого и второго этажа.

Баня в надстройке

Построить баню на втором этаже вполне реально. Для этого не потребуется значительных усилий и финансов. Причем сделать это можно над жилым домом или гаражом. Стены бани собирают из бруса, монтируют каркас с обшивкой или выкладывают из пористых бетонных блоков. Для эксплуатации помещений с повышенной влажностью важна тщательная пароизоляция конструкций. Поверхности утепляют плитами минеральной ваты или пенополистирола толщиной не менее 50 мм. С внутренней стороны накрывают плотной пленкой или изоляционной мембраной.

Чтобы не возникли протечки, требуется тщательная гидроизоляция пола. В баню нужно провести водопровод, устроить водоотведение, продумать обогрев парилки.

Функции лестницы

Перед тем как спроектировать лестницу для подъема на второй этаж, следует ознакомиться с теми функциями, которые возлагаются на эту конструкцию. Это позволит выявить основные направления, которые должны учитываться при разработке плана, помимо стандартов СНиП.

Главной функцией лестницы в доме является обеспечение доступа на второй этаж

При этом важно учитывать такие показатели, как удобство и безопасность. Иными словами, должно обеспечиваться свободное комфортное передвижение с отличным обзором

Также для высоких маршей предусматривается наличие ограждений и поручней для поддержки идущего человека и снижения риска травмирования.

Помимо всего прочего, лестница на второй этаж также может играть роль декоративной части интерьера, поэтому важно учитывать эстетическую составляющую при её проектировании

Удобство и безопасность – главные функции лестницы в частном доме

Размер ступеней.

Рекомендованные значения.

Мастер Новицкий Олег Вадимович в книге «Современные лестницы. Проектирование, изготовление, монтаж. »

(наилучшие рекомендации автору и этому изумительному труду)

упоминает рекомендованные и неоднократно проверенные практикой значения для подъема (h) и проступи (a) ступеней:

h x a = 150×300, 160×300, 170×290 мм .

Эти размеры хороши, но к сожалению не могут быть использованы если дом уже построен и общая высота лестницы (H) не кратна отдельно взятой ступени (h).

В таком случае мы можем обратиться к формулам расчета:

Формула удобства и формула безопасности.

Широко известна формула удобств:

Согласно этому соотношению лестница будет наиболее удобной.

Лестница считается безопасной если сумма размеров (с) ширины проступи и высоты подступенка равняется 45 см. (30+15, 27+18, 25+20).

Соответственно данное уравнение носит название формулы безопасности.

Трудность в том, что данные формулы применимы в небольшом диапазоне размеров и не всегда удается реализовать необходимую пропорцию на практике. В таком случае следует с минимальным отклонением «попасть» в указанные формулы или воспользоваться универсальной формулой Блонделя, которая учитывает средний шаг человека. (подробнее ниже ).

В спец. литературе под авторством Самойлова В.С. «Современный загородный дом» рекомендована следующая таблица:

Высота и ширина ступеней при их различном количестве ступеней и уклоне

Обратите внимание: в одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов (ступеней). Предельная высота ступени 220 мм

(СНиП 21-01-97)

(СНиП 21-01-97)

Предельная высота ступени 220 мм. (СНиП 21-01-97)

Для проектирования простой деревянной лестницы на косоурах замерьте высоту между этажами (расстояние по вертикали от пола нижнего этажа до пола верхнего).

К слову высота между этажами — это самый «больной» размер. В домах из камня сплошь и рядом встречаются отклонения от проекта на 4-5 см, а деревянные подвержены усушке и усадке (до 15 см. на этаж). В идеале следует дождаться полной усушки сруба за несколько лет.

Также размеры для расчета лестницы лучше снимать когда настелены чистовые полы или четко задавать горизонтальные уровни высот.

Итак, пусть высота в нашем случае: H = 278 см.

Выбираем высоту подступенка: пусть h = 18 см. разделив высоту между этажами на высоту подступенков получается необходимое кол-во ступеней: 270. 18 = 15

Для определения оптимальной ширины ступени используйте формулу удобств. a — h = 12. h = 18 см. Удобная ширина проступи: a = 12 + h = 30 см.

Т.о необходимо 15 ступеней шириной 30 см. и длиной зависящей от ширины проема в межэтажном перекрытии.

Проверям лестницу по формуле безопасности: a + h = 46 + 3 см

В данном случае: 18+ 30 = 48 см.

Лестница безопасна и удобна в эксплуатации.

( Данный пример вычислений приводит Столяров А.Н. «Строим лестницы». )

Французский архитектор и инженер ещё в далеком 1672 г. предложил следующее соотношение:

в котором S — это средний шаг человека, который лежит в пределах 600 — 640 мм .

Т.о. формула Блонделя может быть преобразована в неравенство:

600

Нижним приемлемым для практики результатом будет min. подъем ступени:

h = 120 мм, a = 400 мм, уклон 17 градусов. С меньшим углом выполняют уже не лестницу, а пандус (рампу) — пологую наклонную площадку.

h = 220 мм, a = 200 мм, уклон 48 градусов. На верхнем пределе формулы Блонделя получается не самая удобная лестница пригодная к эксплуатации только при движении лицом к ступеням.

Спуск по лесенке опаснее чем подъем, следовательно удобство использования оценивают на движении вниз.

Пример размышлений мастера согласно формуле Блонделя:

Замеряем высоту между этажами H = 3050 мм.

Определяем подъем ступеней h путем деления H на возможное число подъемов (n).

При 17 подъемах: h = H / n = 3050 / 17 = 179.4 мм. При 18: h = H / n = 3050/18=169.4 мм. При 19: h = H / n = 3050/19 = 160.5 мм.

Далее вычисляем линию хода: А = 5000 мм

Длина линии хода не должна быть меньше высоты между этажами (H) (иначе лестница будет непрактично крутая ).

В нашем примере: А (5000) > H (3050)

При n = 18 проступь a = 5000 / ( n — 1 ) = 294мм.

(n-1) Действительное число ступеней на 1 меньше расчетного значения. Данный факт легко принять если первую ступень считать на уровне пола.

Параметр шага по Блонделю: 169 x 2 + 294 = 632. Следовательно размер приемлем, органичен и лежит в пределах среднего шага человека.

Т.о. мы определили ширину проступи и высоту подступенка для удобного перемещения, однако этого недостаточно для возведения комфортной и безопасной лестницы.

Только что в размышлениях была упомянута линия хода (А). Давайте рассмотрим подробнее этот и другие параметры, которые необходимо учитывать при проектировании лестницы.

Выбор лестницы для частного дома

Красивых лестниц очень много — как выбрать свою ? Прежде всего подумайте, какие свойства лестниц для вас важнее всего. Если лестница должна быть в первую очередь компактной — рассмотрите вариант поворотной или винтовой. А если вам нужна удобная по компоновке — присмотритесь к при стенной лестнице. Наиболее комфортными считаются лестницы прямые, а наиболее безопасными — те, в которых отсутствуют забежные ступеньки.

При-стенная лестница — на повороте есть забежные ступеньки

Выбор лестницы зависит и от интенсивности ее эксплуатации. По неудобной лестнице можно подняться-спуститься пару раз в сутки, но делать это слишком часто ( например, если комнаты дневного пребывания находятся на втором этаже, а туалет на первом) вряд ли вам доставит удовольствие.

При выборе конструкции обращайте внимание на ее местоположение. Для парадной лестницы закрытые ступени будут, скорее всего, предпочтительнее открытых. Винтовая лестница будет неуместной в большом холле, так как нижние поверхности встречных частей маршей снизу (со стороны входа) могут выглядеть не слишком гармонично

Винтовая лестница будет неуместной в большом холле, так как нижние поверхности встречных частей маршей снизу (со стороны входа) могут выглядеть не слишком гармонично.

Многим известна классическая модель маршевого типа — она бьет все рекорды популярности. Нужно знать, что этот вариант конструкции «съедает» массу полезного пространства. И если загородный дом не отличается большими размерами, лучше выбрать поворотную лестницу с прямыми углами и забежными ступенями.

Помогут сэкономить место винтовые и криволинейные лестницы. Но они стоят дороже и сложные по конструкции и монтаже.

Относительно дизайна, то возможности ограничиваются лишь размером бюджета, который у вас имеется

Важно понять: хотите ли вы, чтобы оформление этой конструкции дома совпадало с общим стилем интерьера или, напротив, выделялось, как фокусный центр пространства

Определите для себя — хотите ли вы прямые ступени или округлые. Желаете ли вы, чтобы перила были выполнены из одного материала или путем комбинирования из разных фактур.

Продумайте, как будет использоваться пространство под лестницей. Возможно, внизу можно будет обустроить небольшую кладовую или стеллаж, а может быть — уютный рабочий уголок или закуток для чтения.

Как изготовить винтовую лестницу

Главными преимуществами винтовой лестницы являются отменные декоративные свойства, а также то, что много места такая конструкция не занимает. К примеру, лестница высотой в 2,5 метра будет состоять из 16-17 ступенек, при этом основание будет иметь примерно 2 метра в диаметре. Одним из самых популярных способов сооружения винтовых лестниц на второй этаж является «нанизывание» треугольных/трапециевидных ступенек на центральную ось. При этом ширина широкой части будет составлять от 30 до 35 сантиметров, а узкой – всего 15 сантиметров.

Для самостоятельного изготовления лестницы на второй этаж понадобятся:

• две стальные трубы на 5 и 5,5 сантиметра;
• грунтовочная смесь;
• деревянные рейки, с помощью которых будет изготовлен шаблон;
• напильник;
• уголки;
• аппарат для сварки.

Труба с меньшим диаметром послужит нам в качестве основной стойки, следовательно, ее длина должна быть такой же, как межэтажное расстояние. Также рекомендуется забетонировать лестницу рядом с основанием, чтобы она получилась более устойчивой (не забудьте заранее выставить конструкцию по вертикали). Большую трубу необходимо нарезать на цилиндры, длина которых составляет примерно 15 сантиметров. Выполняйте все срезы строго под углом в 90 градусов, в противном случае вы не сможете выровнять все ступеньки по горизонтали.

Чтобы сделать ступеньки, вам потребуется шаблон, изготовленный из деревянных реек. Последние склеивайте таким образом, чтобы уголки, помещенные в раму, формировали ступеньки требуемых размеров.

Приварите каждую ступеньку к соответствующему цилиндру, после чего тщательно зашлифуйте. Когда все необходимые элементы будут готовы, начинайте собирать всю конструкцию. Надевайте ступеньки на ось, выставляйте углы и надежно приваривайте.

Последним этапом является установка перил и финальная отделка всей конструкции. Для изготовления перил можно использовать:

• арматуру;
• тонкий профиль;
• хромированные трубы малого диаметра.

Очень эффектно будут смотреться и кованые перила. При этом не забывайте о том, что все металлические поверхности необходимо тщательно зашлифовать, обработать грунтовочной смесью и покрасить.

Аналогичным образом собирается и винтовая лестница на второй этаж, для которой используются деревянные ступеньки. Заготовки из древесины должны выполняться в форме трапеций, после чего в узкой части проделывается отверстие диаметром 5 сантиметров. Далее, используя специальные уплотнители, ступеньки необходимо нанизать на ось и зафиксировать там. В конце крепятся перила, древесина грунтуется, красится и украшается декором.

Как я выбрал подрядчика

Передо мной стоял выбор — заказать лестницу в фирме или делать ее своими силами. Фирмы обычно сами рассчитывают параметры, а затем изготавливают и устанавливают конструкцию. Это более надежный вариант, но он стоит дороже. Во втором случае гарантий меньше, но можно немного сэкономить. Мой бюджет был ограничен, а исполнитель нашелся сам собой.

Работник, который делал чистовую отделку в моем доме, был готов изготовить каркас прямо на месте. У него был опыт сварки лестницы на другом объекте. Я посмотрел фото — результат мне понравился, и я согласился. Так было быстрее и удобнее — я мог контролировать процесс и по ходу внести изменения, если обнаружатся нюансы, которых я не учел.

Работу он оценил в 60 000 Р — цена меня устроила. В эту стоимость входили: сварка каркаса, его установка, покраска и монтаж ступеней.

Конечно, заказать и изготовить каркас на производстве было бы надежнее. В среднем по Санкт-Петербургу это стоит 55 000—85 000 Р в зависимости от конструктива лестницы. Но если добавить стоимость грунтования, окраски, доставки и установки, выйдет около 100 000 Р. По моим прикидкам, я сэкономил около 40 000 Р.
