Требования к заземлению
Заземление – это соединение частей электрических приборов с контуром заземления. Оно монтируется для того, чтобы напряжение, которое может возникнуть на корпусе устройства, уходило в землю. Различают следующие части заземления:
- Заземлитель – это совокупность всех проводников, которые находятся в состоянии электрического контакта с грунтом.
- Заземляющее устройства – заземлитель плюс заземляющие проводники.
- Проводник – соединение электроприбора, который может оказаться под напряжением, с заземлителем.

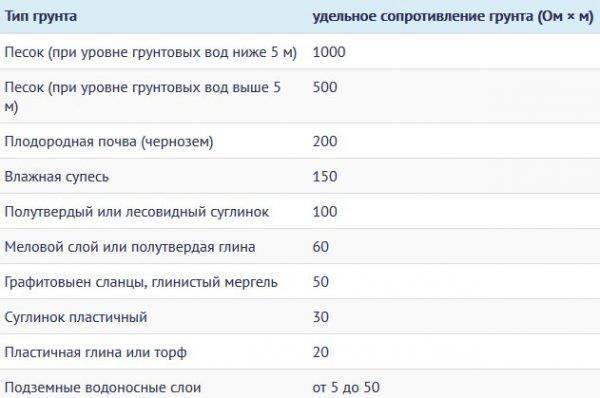

Любое заземление характеризуется рядом параметров, самый важный из которых – это сопротивление растекания. Именно значение этого параметра показывает, насколько легко электрический ток будет преодолевать расстояние от корпуса электроприбора до земли. Чем меньше сопротивление растекания, тем лучше. На этот параметр влияет глубина закладки стержней заземления, влажность грунта, металл, из которого сделаны проводники и многое другое.
2 схемы изготовления контура заземления в частном доме
Приступать к практическим работам на грунте можно только после того, как теоретический расчет собираемой схемы полностью уложился в требования безопасности, заложенные в ПУЭ.

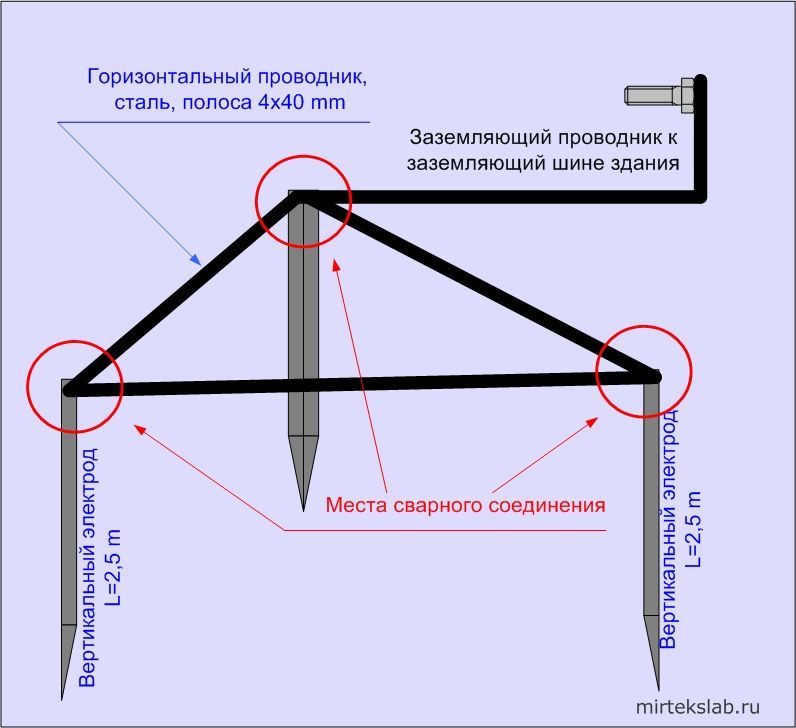

Типовой контур для обычных грунтов из подручных средств

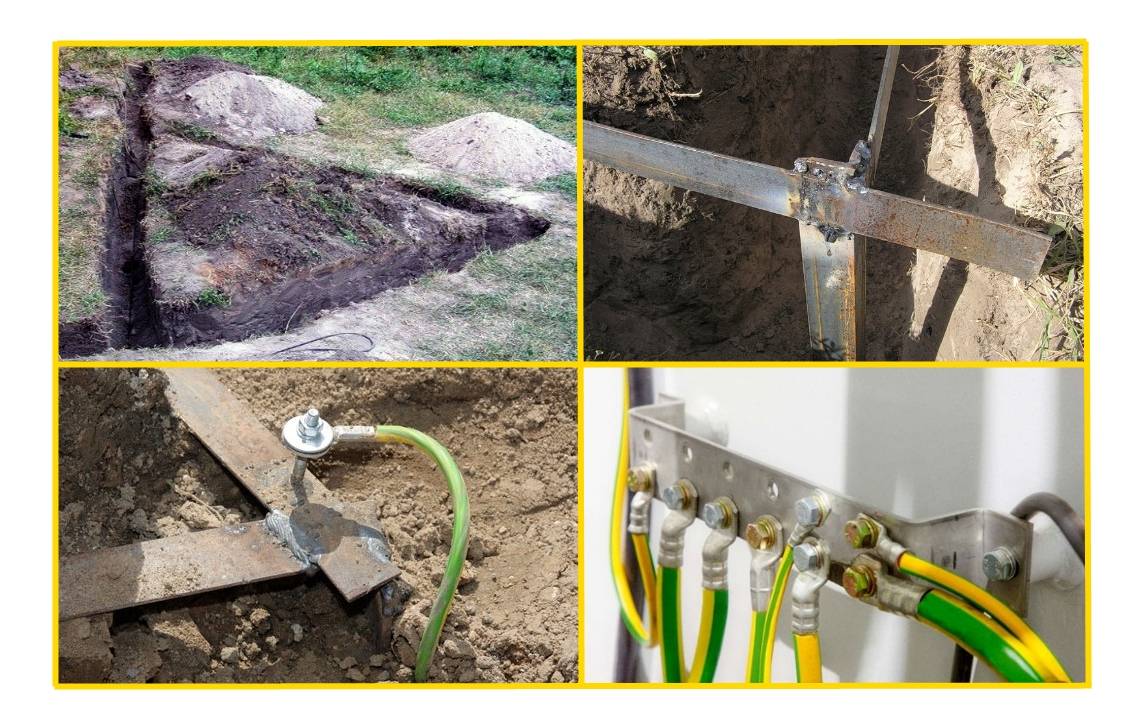

Для сборки заземлительного устройства потребуется:
- Прокопать канаву под горизонтальный электрод на глубину порядка 0,8 метра. Ее ширина в местах забивки вертикальных штырей должна обеспечить удобство работы сварочными электродами.
- Забить в грунт вертикальные штыри на всю глубину, оставив на поверхности только десяток сантиметров для монтажа горизонтальной полосы.
Чтобы не разбивать верхушку электрода кувалдой его сразу защищают предохранительным колпаком. Можно заранее приварить пластину или кусок уголка, предотвращающий деформации.
Сварить по длине горизонтальный заземлитель и приварить его к вертикальным электродам. Сварные швы должны проходить по всему периметру стыкуемых поверхностей.
Вывести полосу на цоколь здания, закрепить, приварить к ней болт 10 мм для крепления заземляющего проводника, через который будет создаваться электрическая связь с главной шиной заземления.
Подключить заземляющий проводник болтовому соединению.
ПУЭ определяет нормативы на использование защитного проводника из:
- стали с поперечным сечением 75 мм кв (очень проблемно подключать к ГЗШ вводного щита);
- алюминиевого провода 16 кв мм (требует периодического поджатия при эксплуатации из-за высокой текучести металла);
- меди сечением 10 квадрат. Это самый приемлемый вариант монтажа к контуру и ГЗШ.
Промышленные модульные заземлители быстрого монтажа
Специальные заводские комплекты значительно облегчают сборку и монтаж контура, но их стоимость может разочаровать.
Здесь обычно используется один вертикальный стальной электрод с омедненным покрытием сборной конструкции за счет промежуточных резьбовых переходников.
Длина одного элемента составляет 1,5 метра. Последовательное соединение четырех звеньев позволяет углубиться на 6 м. Можно забивать в землю и дальше, вплоть до 30 метров.
Но здесь махать кувалдой очень затруднительно. Такую работу выполняют мощным перфоратором.
На верхний штырь забитого электрода монтируется через специальный обжимной переходник под заземляющий проводник.
Место контакта защищается битумной лентой. В таком виде оно может быть скрыто в почве.
Однако для проведения профилактических осмотров его лучше делать чуть выше грунта и помещать в защитный короб.
Пример того, как сделать заземление в частном доме своими руками по этому методу объясняет своим видеороликом владелец Energosystems.
Заключительный совет
Окончанием работы следует считать не завершение монтажа и подключение заземлительного проводника к ГЗШ вводного щитка, а электрические проверки собранной схемы.
Они заключаются в замере электрического сопротивления специальными приборами. Это работа электротехнической лаборатории.
Она оценит сопротивление собранного заземлительного устройства и ближайшего повторного заземлителя. Если они укладываются в норму, то вопрос закрыт. Вы получите заверенный протокол проверки.
На практике встречаются случаи, когда теоретический расчет не оправдывает ожидания, а реальная норма завышена. К этому надо быть готовым.
Выход из этой ситуации прост: траншею в районе концевого электрода оставляют открытой и прокапывают ее дальше для вбивания дополнительного вертикального заземлителя.
Его подключают сваркой через соединительную полосу к основному контуру. Затем выполняют повторный замер сопротивления.
Свои работы лаборатория выполняет за деньги. Они позволяют оценить реальное состояние контура, а не полагаться на волю случая.
Выражаю благодарность владельцу видео Алекс Жук за его канал «Лекции по электротехнике». Предлагаю оценить его работу «Зачем нужен контур заземления».
Части заземления
- Заземлители – это установленные напрямую в землю проводники электричества. Устанавливается в грунт не меньше чем на полметра.
- Металосвязь – это цельная конструкция из металла, которая соединяет между собой концы заземлителя и заземлителя шин. В целом металосвязь и образует систему заземления.
Проводники – заземлители соединяют между собой клеммы заземления с шиной. Существует несколько видов клемм: жёсткие, гибкие и мягкие. Далее к шине подключаются электрические контактные площадки. Ряд из контактов обязательно необходимо обозначить несколькими полосками, нарисованными, под углом в сорок пять градусов по Цельсию.
Разрабатываем схему
Для определения параметров элементов наружного заземления применяют следующие рекомендации:
- Если используется труба, минимальная толщина стенки должна быть минимум 3-4 мм.
- Поперечное сечение круглого прута не может быть меньше 14 мм.
- Когда вбивается уголок, толщина металла – от 4-5 мм.
Для связки берут железную полосу, толщиной от трех миллиметров. Минимальная ширина – 1 см. Нижний конец электрода должен выходить за пределы зоны промерзания на 10-15 см. Штыри вбиваются с шагом не менее половины их длины. При этом расстояние между ними не может быть меньше двух метров.

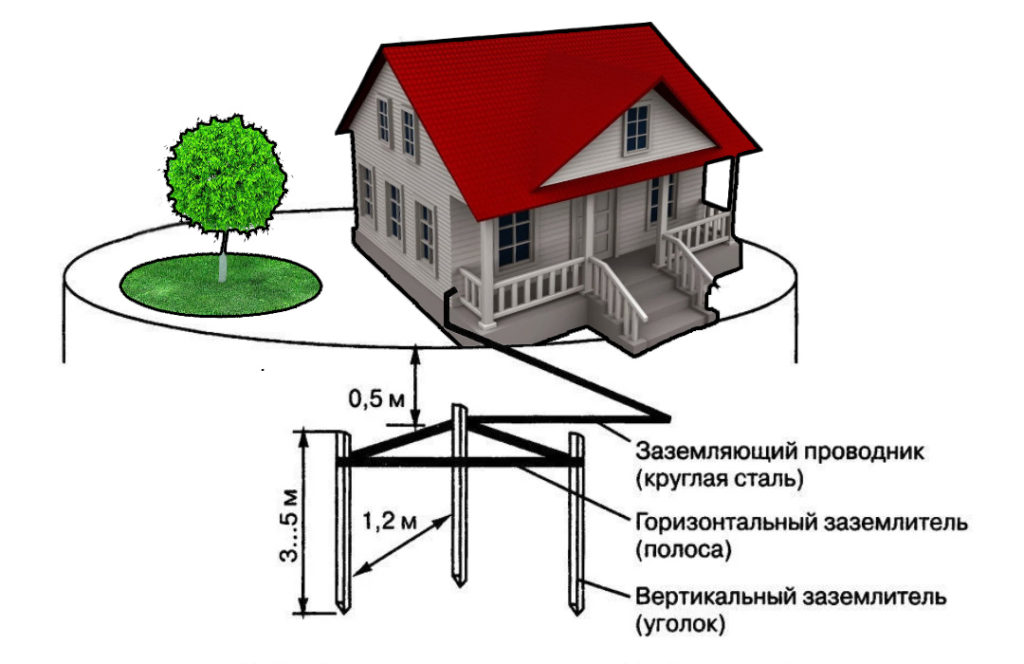

Самым популярным типом заземлителя является треугольник, сваренный из полосы, к вершинам которого приварены стержни. Сначала вкапывают электроды, затем при помощи электросварки крепят треугольник. Замкнутая система пригодна для участков малой площади. Если есть возможность, лучше воспользоваться линейной системой. Нарисуйте эскиз или сделайте чертеж, чтобы на основании него правильно нанести разметку и разместить отдающие проводники.
Для чего нужно заземление: устройство и принцип работы
Зачем нужно заземление должен знать не только профессиональный электрик, но и каждый домашний мастер. Говоря простым языком, это средство защиты от поражения электрическим током в случае пробоя изоляции и возникновении напряжения на корпусах бытовых приборов и оборудования. Если оно выполнено по всем правилам, то при возникновении аварийной ситуации электрический ток «уйдет» в землю, исключив попадание человека под напряжение. Если при этом установлено устройство защитного отключения (УЗО), то оно сработает при подобной утечке.
Система TN-C-S в наши дни практически не применяется для защиты электросетей частных домов
Электрический ток можно образно сравнить с водой, которая течет по пути наименьшего сопротивления, а значит при повышении этого параметра заземляющей шины, разряд уйдет в землю сквозь человека.
Заземление на даче так же важно, как и в частном доме, но в этом случае можно заземлить только отдельные электроприборы
Заземление и зануление: в чем разница между ними
Занулением называют схему защиты, при которой нулевым проводником выступает глухозаземленная нейтраль. В случае пробоя изоляции, соприкосновения корпуса прибора с токоведущей частью, происходит короткое замыкание, заставляющее сработать защитную автоматику. В частных секторах зануление запрещено в целях безопасности. Оно применяется только в многоквартирных домах старой постройки, не имеющих отдельного контура заземления.
Монтаж молниезащиты тоже немаловажен, особенно для высоких деревянных строений
Монтаж в частном доме заземления и молниезащиты особенно важны в случае, если строение находится на возвышении или в стороне от высоких сооружений. Они могут иметь общий контур. В этом случае молниезащита работает как заземление.
Статья по теме:
Заземление в квартире своими руками
Заземление и молниезащита
Сделать заземление в квартире – современная необходимость! Но как быть, если электрический щиток вовсе не содержит клеммы с отметкой «земля»? Ведь такое часто встречается в старых домах – в тех же панельных хрущевках.
Каждый выходит из ситуации по-своему. Большинство электриков подключает устройство защитного отключения, либо делает индивидуальный контур. Кто-то и вовсе выводит провод заземления на систему водопровода или отопления (подключая его, скажем, к батарее). Но безопасно ли это? И как выполнить заземление в квартире правильно? Об этом и побеседуем…
Предположим, застройщик вовсе не предусмотрел возможность сделать заземление в квартирах. Вы же при любом раскладе дел хотите быть уверены в своей безопасности, не опасаясь, что в один «прекрасный» момент можете получить удар током. В таком случае УЗО – отличный вариант надежной защиты. Безусловно, установка подобного устройства – это не полноценная замена заземления.
Однако УЗО гарантировано обезопасит вас от непредвиденной утечки тока. Как? Все просто – аппарат сразу же отключит подачу электричества на обслуживаемый электроприбор, как только произойдет та самая утечка.
Помимо правильного подключения УЗО рекомендуется произвести замену старой электропроводки в квартире на новую – трехжильную. Это существенно уменьшит ваши хлопоты в будущем – как только в доме начнутся официальные работы по заземлению, у вас уже будет все готово (останется только «бросить» провод от квартиры до соответствующей шины щитка на этаже).
Как все происходит?
От квартиры проводят одножильный провод РЕ к подвалу (проще всего провести его по стояку). Вблизи самого дома в землю вбивают несколько уголков из металла, обычно достаточно трех штук, которые соединяются между собой металлической пластиной (также делается контур для заземления в частном доме). Когда треугольник готов, к нему необходимо подключить выведенный с этажа провод, при этом второй конец провода закреплен к щитку. Когда защитный контур подсоединен к щитку на этаже – защита готова и работает!
Есть важный нюанс – следует предварительно согласовать свои планы по сооружению контура с управляющей компанией. Разумеется, самовольно принятое решение по возведении подобной защиты влечет за собой уйму проблем. Вмешиваться в уже утвержденный проект (а именно это вы и сделаете, если не пригласите специалистов) чревато тем, что ответственность за возможные неполадки и даже аварию в дальнейшем ляжет конкретно на вас. Так что будьте очень осторожны и крайне предусмотрительны!
Теперь самое время поговорить о безопасности. А конкретнее – о тех «народных» методах заземления, которые вряд ли можно счесть правильными, однако которые так широко практикуются среди людей. И скажем сразу – практикуются напрасно.
И объясним вам, почему:
- возможен пробой электрического тока на корпус подключенного прибора – бойлера, стиральной машины и тому подобного бытового устройства;
- из-за подключенного к батарее или стояку провода, электроток распространяется и на соседние квартиры, являющиеся частью единой системы;
- любой, кто случайно прикоснется к батарее или просто отправится попить воды из-под крана – потенциальная цель для поражения током.
Это все не пустые слова, это обязательные меры предосторожности. Подобные «народные» методы заземления строго-настрого запрещены правилами ПУЭ (а конкретно – ПУЭ 1.7.110)
- Так называемое «зануление» – когда осуществляется соединение в розетке заземляющего провода с нулем. В том случае, если произойдет обрыв нулевого провода, высокое напряжение распространится и на корпусы подсоединенных к системе устройств (от компьютера до водонагревателя).
- Последовательное заземление электрических приборов. В случае создания подобного контура, при аварии может произойти электромагнитная несовместимость. В итоге из-за помех, создаваемых электроустановками, существует вероятность того, что контур не убережет вас от урона электрическим током.
- Подключение нескольких проводов к одной клемме шины РЕ. Тут все просто: одна контактная площадка – один проводник. И пренебрегать этим условием ни в коем случае нельзя.
Пожалуй, это вся основная информация, которую вы должны знать при желании сделать заземление квартиры самостоятельно. Повторимся, что в качестве временной защиты рекомендуем пользоваться УЗО. В целом же необходимо уверенно настаивать на том, чтобы об усовершенствовании электрической проводки в вашем доме позаботились городские власти.
О молниеотводах
По ПУЭ объект, снабженный контуром заземления, в первую очередь должен оснащаться и молниеотводом. В особенности нужен молниеотвод на дачном участке. Дачные деревни и так места, предпочтительные для ударов молний: ведь владельцы дачи, пытаясь снабдить себя водой, копают колодезные сооружения, заколачивают скважины на воду, укладывают трубы для водопровода неглубоко или вообще по поверхности грунта. Дачные же сооружения большей частью строятся из горючих материалов, а пожарная охрана далеко, и грозу всегда сопровождает шквальный ветер.
Известны ситуации, когда целые дачные деревни выгорали от удара молнии. И если на пожарище обнаружится заземляющий контур, однако не найдется останков молниеотвода, и влияниям, и соседям виновника долго искать не надо.
Самый простой молниеотвод – две заостренных арматурины, торчащие вверх от кончиков конька крыши на 1,2–1,5 м. С контуром они соединяются проволокой из стали не меньше 6 мм, или стальной же шиной 15х3 мм, или полосой из пары слоев оцинкованные стали, набранной до необходимого сечения – 45 кв.мм.
Шина молниеовода не обязана быть шире 60 мм, иначе при ударе молнии случится распыление плазмы, результаты которого разрушительны. Говоря просто, через чур широкая шина сработает как своего рода антенна, не отводящая молнию в землю, а распространяющая ее по сторонам.
Все детали молниеотвода соединяются только сваркой. Слоеную шину необходимо по краешкам проварить прихватами с шажком 50-60 см с захватом всех слоев.
Особенности схем заземления 220 и 380 В
Подключение в каждом из случаев особенное. Единственное, что остается неизменным – внешний контур. Конструкция может быть любой (замкнутой, линейной). А вот с момента ввода в дом нужно учитывать некоторые нюансы. То же касается устройства проводки. Напряжение в 220 Вольт требует двухпроводной линии. При этом один придется расщепить на «землю» и «нейтраль». Другой монтируется по изоляторам.
380 В – это электросеть, для которой используется четырехпроводная система. Одна из жил подлежит расщеплению, как и в предыдущем случае. Остальные монтируются через изоляторы, не контактируя между собой. Еще одна особенность такого способа монтажа – необходимость использования дополнительных средств защиты. Это УЗО и дифференциальные автоматы. К ним подводят «нейтральный» проводник.
Самое читаемое на сайте LandshaftBlog.Ru:
Барбекю из кирпича
Беседка с мангалом
Бетонные дорожки
Благоустройство участка
Выбор кустореза
Георешетка
Гузмания
Декоративная трава
Декоративные клумбы
Декоративный заборчик
Детская горка
Дизайн сада
Дровница для дачи
Забор из сетки
Зимний сад
Идеи для дачи
Клумба из камней
Клумбы из многолетников
Лианы для сада
Навесы из поликарбоната
Освещение участка
Парник своими руками
Песочница своими руками
Площадка под автомобиль
Подпорная стенка
Подсветка фасада
Распашные ворота
Садовая арка
Садовые фонтаны
Снегоуборочная лопата
Тандыр из кирпича
Топиари в саду
Туя западная
Участок 15 соток
Фигурки для сада
Хвойные растения
Виды заземления в квартире
Во всех новостройках проблема заземления решена уже при сдаче дома в эксплуатацию, однако, в старых квартирах нередко приходится делать это самостоятельно.
Создать защиту можно зная только куда какой провод необходимо подключить. В домах, построенных в разное время, используются разные системы заземления.
Если в квартире нет заземления, его необходимо сделать самостоятельно, однако при этом следует быть очень осторожным, так как неправильно выполненные работы могут привести к сбою с электросети или даже пожару.
Известны следующие виды:
ТN-S. ТN-С. ТN-С-S. ТТ. IТ.
Различаются данные системы тем, что в некоторых из них есть провод «земля», а в некоторых только «фаза» и «ноль». Понять есть ли такой провод можно по второй части маркировки системы –в системе с буквой S ноль и земля находятся в разных проводах, а с буквой С – в одном. Буква N показывает нейтраль, которая используется в сетях переменного тока.
Заземление в старых квартирах обычно делается по системе ТN-С. В домах, построенных до 1998 года обычно проводка двухжильная, с проводом из алюминия и меди. В более современных домах обычно используется система ТN-S или ТN-С-S.
Чтобы определить тип системы защиты в своем доме, необходимо обратиться в ЖЭК, где электрики ответят вам на этот вопрос.
Схемы и расчет заземления
Правильно выполненная заземлительная система должна надежно контактировать с нулевым потенциалом грунта и с минимальным сопротивлением контура. При этом нужно учитывать, что в разных видах грунта сопротивление существенно разнится (смотрите таблицу).
Слои земли с самым маленьким сопротивлением обычно находятся глубоко под землей. Однако просто заглубления электродов бывает недостаточно. Поэтому для получения нужного сопротивления увеличивают количество проводников, дистанцию между ними или площадь контакта с землей. Для улучшения результата используют схемы, показанные на рисунке ниже.
Описание схем:
- Схема «А». В данном случае создается замкнутый контур по периметру здания. Не очень глубоко вкопанные штыри соединяют по кольцу с помощью шины. Заземление на даче таким способом выполняется редко, так как требуется значительный объем земляных работ. Кроме того, схема часто нереализуема из-за расположения строений на участке.
- Схема «Б». Это наиболее распространенный способ организации заземления для дачного дома. Система включает три или более закопанных на умеренную глубину штыря (электрода), объединенных между собой шиной.
- Схема «В». Основана на использовании всего одного электрода, вкопанного на большую глубину. Такая схема применяется даже в подвале строения. Способ достаточно удобен, но не всегда реализуем, если речь идет о каменистой земле. Еще одна сложность — необходимость использования особых электродов, что требует повышенных финансовых затрат.
- Схема «Г». Отличается удобством, но создавать такое заземление нужно еще при проектировании дачного дома, а выполнять — во время заливки фундамента. В уже построенном здании постройка такой системы сопряжена с высокими затратами.
Недопустимые схемы заземления
Не рекомендуется использование водопроводных труб и стояков отопления в качестве заземления. Такие трубопроводы часто оказываются сильно окислены или имеют недостаточный контакт с грунтом. Также в трубопроводах нередко имеются пластиковые детали, из-за которых происходит размыкание электрической цепи.
Некоторые домашние мастера, желая удешевить систему заземления, идут таким путем: делают в розетке перемычку между контактами заземления и нуля. Такое решение может привести к неприятностям, поскольку если где-либо на участке цепи произойдет перефазовка или появится некачественный контакт рабочего нуля, на корпусе возникнет напряжение.
Замеры сопротивления контура заземления
Что следует знать касательно замеров? Имейте в виду, если вы при монтаже постоянно подливали водичку в приямок, все замеры следует повторить на следующий день, когда грунт просохнет.
Иначе высока вероятность погрешности.
Если вам не удалось добиться нормы, а все штыри израсходованы, попробуйте залить в лунку электропроводящий состав для заземляющих устройств. Специальный порошок растворяете с водой и заливаете по стенкам электродов в скважину.
Сверху засыпаете все грунтом и трамбуете почву. Через сутки состав плотно забьет все щели и увеличит плотность прилегания грунта к заземлителю.
В отдельных случаях удается уменьшить сопротивление почти в два раза от изначального!
Замеры с выдачей протокола делаются в обязательном порядке! При подключении дома к электросетям, у энергетиков сетевой компании начинается масса вопросов.
При каких-то нюансах могут вообще отказать. А если у вас будет чертеж схемы заземления и протокол измерения, многие вопросы отпадут сами собой.
Поэтому, когда говорят, что контур заземления можно выполнить полностью самостоятельно своими руками, немного лукавят. Стороннюю организацию или эл.лабораторию с измерительными приборами все таки придется вызывать.
Раньше основным прибором для замера сопротивления контура заземления был М416 и два штыря к нему.
Сегодня все большую популярность получают цифровые аналоги. Например, такие как ИС-10 или измеритель 2120ER.
Обычным мультиметром это не делается!
При проверке модульно-штыревого заземления один колышек забивается на расстоянии четырехкратном от глубины заземлителя, другой на двухкратном. На обычном контуре (треугольник, квадрат, линия), технология немного другая.
Имейте в виду, все замеры делаются летом, в период максимального просыхания грунта.
А теперь об ошибке, о которой многие даже не догадываются.
Через чур хорошее сопротивление, это такой же “косяк” монтажа, как и завышенное!
Оно должно быть на один порядок выше, чем сопротивление заземления на ТП.
Не нужно делать его с “запасом” и радоваться при этом. В противном случае при подключении по системе TN-C-S, вся “дрянь”, включая токи КЗ на землю, будет стекать в первую очередь не через трансформаторную подстанцию, а через заземление вашего дома!
Ток ведь не дурак, он будет стремиться туда, где сопротивление меньше. Именно поэтому многие, после того как сделают идеальный заземляющий контур, подключают свой частный дом по системе ТТ.
Вы то откуда знаете, все ли в порядке на трансформаторе у энергопередающей компании? И когда они там в последний раз делали проверку своего контура?
Можно ли сделать заземление самостоятельно?
Если выполнить заземление грамотно, чтобы в результате измерения показали сопротивление токового растекания не более 4 Ом, у электриков повода для придирок и штрафов не будет.
Что же касается существующих норм и требований по этому вопросу, они подробно регламентированы:
- Правилами техники безопасности при эксплуатации электроустановок (ПТБЭ).
- Правилами устройства электроустановок (ПУЭ).
- Правилами технической эксплуатации электроустановок (ПТЭЭ).
И ни в одном из вышеперечисленных нормативных документов нет ни слова о том, что заземление должна выполнять какая-то специализированная фирма. Главное, чтобы все было сделано по правилам и соответствовало существующим нормам.
Попробуем подробно разобраться в 2-х вопросах:
- Как грамотно выполнить заземление частного дома?
- И как заземлить квартиру, если дом, в котором она находится, не заземлен?
Важно
Если заземление осуществлялось силами специалистов профильной фирмы по проекту, но все равно случилась авария, жильцы дома или квартиры имеют право требовать с исполнителя возмещения ущерба. И такой пункт обязательно должен быть прописан в заключаемом договоре.
Правила и требования к контуру заземления
Основных, но обязательных правил всего пять. Чтобы понимать, как делается заземление, достаточно их помнить и применить. В перечень входят следующие постулаты:
- Минимальный радиус удаления внешнего контура от здания – 1 метр, максимум 10. Оптимальное расстояние электродов от фундамента – от 3 до 5м.
- Штыри заглубляют на 2-2,5 м. Видными оставляют 20-30 см. это необходимо для крепления связывающей полосы. Работы можно выполнить в траншее, а затем конструкцию засыпать грунтом.
- Шина, связывающая наружный контур с электрощитовой, должна иметь минимальную площадь сечения от 15 квадратных миллиметров.
- Соединения сварные, если речь идет об электродах и полосе. В щитке можно предусмотреть болтовое крепление.
- Перед установкой проверяют общее сопротивление системы, которые не должно быть больше 4 Ом для 380 В и 8 Ом для 220 В.
При вкапывании следует отталкиваться от другого правила. Перед тем, как сделать контур, уточните уровень промерзания грунта. Для каждого региона он отличается. Штыри должны быть вкопаны на большую глубину. В противном случае после замерзания их выдавит на поверхность. И работать такая система в условиях суровой зимы будет недостаточно эффективно.
Рабочее (защитное) заземление частного дома: его устройство и назначение
Рабочее заземление предназначается для спасения людей от электрического тока. К тому же оно позволяет защитить бытовую технику от выхода из строя при возникновении его корпусного пробоя.
Также такое устройство является весьма полезным для уменьшения последствий удара молнии. Это касается лишь тех случаев, если у дома предусмотрен соответствующим молниеотвод.
Назначение заземления
Рабочее заземление при электрическом чрезвычайном происшествии выполняет роль защитного. Главные его задачи заключаются в следующем:
- спасение людей от поражения током;
- защита бытовой техники при корпусном пробое;
- поддержка нормальной работы оборудования.
Постоянно действующее рабочее устройство требуется только для промоборудования. Если речь идет о бытовой техники, достаточно всего лишь подключить через евророзетку.
Несмотря на это, специалисты рекомендуют все же наглухо заземлить ряд приборов в доме. Среди них стоит выделить стиральную машину, микроволновую печь, электродуховку, индукционную плиту (варочную поверхность), а также настольный компьютер.
Устройство заземления
Применение искусственных систем заземления обусловлено тем, что естественные системы нередко не соответствуют всем правилам и нормам. Это может привести к их плохому срабатыванию и низкой эффективности.
Также к этой категории относятся действующие артезианские скважины или же некоторые другие элементы сооружений, выполненные из металла. При этом в обязательном порядке они должны быть соединены с землей.
При самодельном создании заземления специалисты рекомендуют применять уголки из стали размером 50х50 миллиметров, длина которых составляет 3 метра. Их следует забить в землю в траншее.
Ее глубина должна достигать 70 сантиметров. При этом около 10 сантиметров должно находиться над дном. К этой части уголков стоит приварить проложенный в траншее пруток из стали диаметром в пределах от 10 до 16 миллиметров. Вместо него разрешается использовать полосу размером 40х3 или 40х4, расположенную по всему периметру сооружения.
В соответствии с действующими правилами, если имеется электрическая установка до 1000 Вольт, сопротивление устройства не должно превышать 4 Ом.
Три составляющие заземления в частном доме
Если говорить об устройстве защитного заземления в доме, то всю эту систему условно можно разделить три составляющие.
Контур защитного заземления. Это, можно сказать, основная часть системы, которая представляет собой несколько электродов, погруженных глубоко в почву
Решая вопрос, как сделать заземление дома своими руками, этим электродам необходимо уделить особое внимание – очень важна их длина, толщина и материал, из которого они изготавливаются. Как правило, в их роли выступает арматура диаметром от 20 мм и выше и длиной порядка двух метров
Количество таких электродов является величиной расчетной, но для частного строительства используется три или четыре штуки – в единый контур их связывают между собой металлической полосой шириной не менее 50мм и толщиной порядка 5мм.
Разводка защитного заземления по дому. Если открыть розетку современного дома, то наверняка вместо привычных двух проводов вы найдете в ней три кабеля, один из которых имеет желтый, зеленый или желто-зеленый окрас – это и есть кабель, обеспечивающий заземление электрического прибора, подключаемого в розетку. От каждого разъема он проходит к коммутационной коробке, в которой объединяется в одну жилу, которая, в свою очередь, направляет статическое напряжение в распределительный щиток дома. Здесь все жилы коммутируются между собой и связываются с контуром заземления посредством связующей шины.
Связующая шина, которая объединяет разводку и контур заземления. Это не что иное, как металлическая полоса шириной 50мм и толщиной 5 мм, надежно приваренная сваркой к контуру заземления. С внутренней заземляющей разводкой она соединяется посредством обычного болта с гайками и шайбами – более надежного контакта человечество еще не придумало.
Изготовление всех этих частей и предусматривает монтаж заземления своими руками. Не стоит обольщаться заранее, так как эта работа имеет определенные тонкости и нюансы, благодаря которым некоторым людям она может показаться весьма сложной. Хотя на самом деле все довольно элементарно.
Необходимые материалы и инструменты для заземления 220в
Первое, что нужно будет сделать, перед тем, как произвести монтаж конструкции, подготовить все инструменты и материалы, которые будут нужны в этом процессе, и только после этого, можно будет смело приступать к организации качественного и правильного заземления своими руками. Итак:
- Детали (сюда входят различного рода трубы, уголки, а также профили, желательно металлические). Сколько и чего нужно будет, зависит от параметров электродов. Под рукой их должно быть необходимое количество (лучше даже с запасом).
- Полоска из металла. Ширина такого изделия меньше 2.5 м, ширина от 70 до 100 мм. Стоит сразу отметить, что длина рассматриваемой полоски в обязательном порядке должна быть рассчитана заблаговременно (этот показатель непосредственно зависит от длины создаваемого контура заземления).
- Нержавеющая сталь тоже пригодиться в таком деле, ведь из нее нам понадобится полоска шириной 95 мм. Используется такая деталь как элемент токопроводящего типа и ее длины должно хватить от дома до самого контура.
- Аппарат для сварки, для обеспечения электропроводности.
- Без болгарки в таком деле тоже не обойтись, и кувалду захватить не помешает.
- Болт М8-М10 и провод из меди, сечение которого должно быть не меньше 5 м2.
Имея все это под рукой, можно переходить к следующему этапу.
Как сделать заземление своими руками
После того как закуплены все материалы, можно приступать к собственно изготовлению контура заземления. Для начала нарезают металл на отрезки. Длина их должна быть больше расчетной примерно на 20-30 см — при забивании вершины штыре изгибаются, так что приходится их срезать.
Заточить забиваемые края вертикальных электродов — дело пойдет быстрее
Есть способ уменьшить сопротивление при забивании электродов — один конец уголка или штыря заточить под углом 30°. Этот угол оптимален при забивании в грунт. Второй момент — к верхнему краю электрода, сверху, приварить площадку из металла. Во-первых, по ней проще попасть, во-вторых, меньше деформируется металл.
Порядок работ
Независимо от формы контура, начинается все с земляных работ. Необходимо выкопать канаву. Лучше ее сделать со скошенными краями — так она меньше обсыпается. Порядок работ такой:
- Расчищают площадь, на которой будет размещаться контур заземления, наносят разметку.
- По разметке копают траншею глубиной 70-80 см, шириной около 50 см. Глубина неслучайна — если проложить металлосвязь ниже или выше, металл будет быстрее корродировать.
Подготовленные штыри ставят в намеченных местах, забивают до тех пор, пока над поверхностью не останется участок около 20 см.
- Когда все вертикальные электроды забиты, срезают площадки или искореженные куски, зачищают металл, приваривают горизонтальный электрод — маталлосвязь. Шов должен быть непрерывный, хорошего качества.
После остывания места сварки, шов прокрасить. Только ни в коем случае не красьте сами электроды и полосу, их соединяющую. Это очень ухудшит контакт с землей, все придется переделывать. Краской защищается только место сварки, как наиболее подверженное коррозии. Вся остальная поверхность металла должна быть без краски.
- От ближайшей к дому точки готового контура заземления копают канаву такой же глубины как и под -контур 60-70 см. Ширина ее может быть меньше — если полоса будет цельной и не надо ее сваривать.
- Полосу металла сечением не менее 25*4 мм укладывают в вырытую канаву. Ее приваривают к электроду или металлосвязи.
Возле стены дома уложенная полоса поднимается из земли на расстояние не менее 200 мм от поверхности. В этом месте можно подключать шину или провод, который идет к шине защитного заземления, расположенной в щитке.
Собственно, на этом все. Заземление в частном доме своими руками сделали. Осталось его подключить. Для этого надо разобраться со схемами организации заземления.
Ввод контура заземления в дом
Контур заземления необходимо каким-то образом завести на шину заземления. Сделать это можно при помощи стальной полосы 24*4 мм, медной проволоки сечением 10 мм2, алюминиевым проводом сечением 16 мм2.
В случае использования проводов, их лучше искать в изоляции. Тогда к контуру приваривается болт, конец проводника надевается гильза с контактной площадкой (круглой). На болт накручивается гайка, на нее — шайба, затем провод, сверху — еще одна шайба и все это затягивается гайкой (картинка справа).
Как завести «землю» в дом
При использовании стальной полосы есть два выхода — завести в дом шину или провод. Стальную шину размером 24*4 мм тянуть очень не хочется — вид неэстетичный. Если есть — можно при помощи того же болтового соединения провести медную шину. Она нужна гораздо меньшего размера, смотрится лучше (фото слева).
Также можно сделать переход с металлической шины на медный провод (сечение 10 мм2). В этом случае к шине приваривают два болтана расстоянии в несколько сантиметров друг от друга (5-10 см). Медный провод закручивают вокруг обоих болтов, прижимая их с помощью шайбы и гайки к металлу (затягивать как можно лучше). Это способ — самый экономный и удобный. Требует не так много денег, как при использовании только медного/алюминиевого провода, провести его через стену проще, чем шину (даже медную).
