Не включается
Если микроволновая печь не включается и не горит лампа, в первую очередь стоит проверить подключение к сети. Адаптер должен быть надёжно закреплён как в самом устройстве, так и в розетке. Убедитесь, что подключение к электросети есть, ток подаётся. Попробуйте включить в другую розетку, которая точно работает.
Если такой метод не помогает, проблема возникла более серьёзная. Вы можете заказать ремонт микроволновки в нашей фирме, а также получить полную диагностику. При самостоятельном проведении осмотра, проверьте предохранители. Они имеют свойство сгорать и ломаться при перепаде напряжения. Всего предохранителей два, и оба могут влиять на способность печки включаться.
Первый термодатчик расположен на внешней стороне камеры, второй — сетевой предохранитель. При выявлении неисправности, необходимо их заменить. Если и это не помогло оживить технику, пора переходить к более радикальным мерам.
В двери установлен микропереключатель защёлки, который сигнализирует о положении дверцы: закрыта/открыта. Если переключатель сломан, печка включается, но не запускается разогрев, не крутится тарелка. Механизм прост: модуль управления считает, что дверца осталась открыта, и ждёт, когда её закроют.
Возможные причины неисправностей
Проблемы начинаются из-за пренебрежения правилами эксплуатации. Микроволновая печь – сложное устройство при работе которого идет выделение энергии, нагрев деталей.
Не допускаются следующие случаи:
Металлические предметы, находящиеся в камере, могут вызвать поломку магнетрона, после его выхода из строя пищу разогреть будет невозможно.
Контейнеры с крышкой для хранения и разогрева пищи должны быть оборудованы «клапаном» в верхней части – окошком, благодаря которому будет сбрасывать избыточное давление, появляющееся при нагреве. Если его нет, то крышку необходимо приоткрыть. Иначе во время разогрева еда под воздействием давления будет выброшена наружу. Это также может вызвать неисправности.
Простые неполадки
Причины некоторых неисправностей можно обнаружить просто, осмотрев саму микроволновку и сетевой кабель. Со временем многожильный провод мог переломиться, штыри вилки оплавиться или окислиться. В этом случае печка работать не будет, но иногда напряжения хватает для работы электромотора, вращающего тарелку, но на подогрев пищи уже не хватает напряжения.
Что делать если провод или вилка неисправны:
Обязательно проверить, работает ли микроволновка, если ее подключить к другой розетке.
Обязательно проверить напряжение в розетке. При слишком низких значениях микроволновка также будет работать частично. Для исправления дефекта придется обратиться в коммунальные службы, мастер должен прийти и установить причину чрезмерно низкого напряжения в доме или квартире.
Сложные неполадки и вскрытие корпуса
Если установить причину поломки так и не удалось, можно либо отправиться с устройством в сервисную мастерскую, либо попробовать исправить дефекты самостоятельно. Для этого нужно снять крышку (кожух), открутив крепежные винты.
Торсунов Павел Максимович
Если устройство находится на гарантии, то рекомендуется обратиться в сервисный центр. В противном случае, при самовольном ремонте, возможность бесплатного ремонта в течение указанного срока аннулируется.
После снятия кожуха в отсеке можно увидеть:
Осмотр необходимо начать с проводов, которыми соединены элементы. Если какой-то провод не закреплен, следует определить, к какому электроприбору он шел и припаять его на место. Параллельно нужно проверить предохранители. Желательно «прозвонить» их при помощи тестера, чтобы убедиться в исправности.
Дефектные предохранители меняют на новые или припаять стальной волосок на место, если элемент открытый.
Недорогие модели могут выпускать без предохранителей. При перепадах напряжения в этом случае или коротких замыканиях чаще всего страдает магнетрон.
Магнетрон состоит из:
Антенна – штырь, выходящий из корпуса в виде небольшого цилиндрического вывода. Если колпачок (наружная часть) почернела или появился налет, то необходимо очистить плоскости при помощи самой мелкой наждачной бумаги.
Желательно добиться зеркального блеска. Для этого может понадобиться кусок войлока (для полировки) и паста Гои или притирочные составы для клапанов из автомагазина. После работы необходимо убрать всю пыль из корпуса при помощи пылесоса.
Если антенна или корпус оплавлены, то необходимо заменить весь магнетрон, а если его стоимость слишком высока, то проще купить новую СВЧ.
Со стороны камеры выход волновода закрывается прямоугольной пластиной слюды. Часто микроволновка не подогревает пищу из-за того, что на ее поверхности образовался слой нагара и волны от магнетрона просто не могут пробить это препятствие.
В ряде случаев из-за такого дефекта во время работы могут появляться искры, идти дым из рабочей камеры. Может ощущаться неприятный запах.
Пластину снять легко:
Как Вы решаете проблемы с техникой?
При наличии отверстий необходимо заменить всю пластину. Купить ее можно в специальных магазинах, где продают запчасти для бытовой техники.
Если микроволновка работает, но не греет, то проблема может быть в конденсаторе. Их нужно проверить вручную. Конденсатор – при помощи омметра (тестера). Если на циферблате или дисплее прибора показывается какое-то небольшое сопротивление или вообще ничего, то конденсатор неисправен. Если видно отличную проводимость, то все в порядке.
Торсунов Павел Максимович
В редких случаях при долгой работе может сгореть одна из обмоток трансформатора. Чаще всего это можно увидеть невооруженным взглядом. Снаружи трансформатора будут наблюдаться повреждения.
Особенности самостоятельного ремонта
Внутреннее устройство СВЧ-печей
Если вы заметили, что еда остается холодной даже спустя несколько минут пребывания в печи, то это непременно говорит о неисправности прибора. Причина того, что микроволновка крутит но не греет, может быть следующая:
| Фото | Описание |
 | Причина 1 Неправильно поставленный режим. Например, функция «Разморозка» не может полноценно прогреть пищу. |
 | Причина 2 Недостаточное напряжение. Иногда перепады в несколько вольт могут сказываться на работе техники. |
 | Причина 3 Поломка защелок на дверце и неплотное ее прилегание к корпусу печи. |
 | Причина 4 Высоковольтный предохранитель, сетевой или трансформаторный предохранитель перегорел и требует замены. |
 | Причина 5 Выход из строя умножителя, который состоит из двух зависимых элементов (высоковольтный диод и конденсатор). |
 | Причина 6 Поломка проходного конденсатора. |
 | Причина 7 Вышел из строя магнетрон и электромагнитная лампа. |
Устраняем незначительные неисправности: 3 решения
Большинство из вышеперечисленных причин, почему микроволновка не греет, можно устранить самостоятельно, изрядно сэкономив на услугах сервисных центров. Для этого нам понадобится лишь отвертка и приборы для измерения сопротивления и напряжения.
Омметр — необходимый прибор для диагностики неполадок в СВЧ-печи
Инструкция и руководство пользователя — это та первоочередная документация, к которой следует обратиться при устранении неполадок. Часто производитель указывает полезную информацию для корректной диагностики неисправностей и возможного их устранения собственноручно.
Возможные легкие неисправности микроволновых печей и способы их устранения:
| Фото | Описание |
 | Решение 1. Неправильный режим Убедитесь, что на панели управления установлен верный режим (функция разогрева).
|
 | Решение 2. Недостаточное напряжение Печь не греет еду, если низкое напряжение в домашней сети:
|
 | Решение 3. Неисправность дверцы Часто дверь в микроволновках закрывается не плотно, а иногда и выходят из строя сами защелки, которые в свою очередь запускают магнетрон. Решение: заменить защелки и плотно закрывать дверцу. |
Устраняем серьезные неисправности: 4 решения
В остальных случаях, а также, если микроволновка гудит но не греет, стоит обратиться к специалистам. Ремонт и замена деталей по гарантии будет бесплатной, однако в случае просроченного гарантийного срока — за ремонт придется заплатить со своего кармана.
Цена, как правило, складывается из стоимости новой детали и услуг мастера. Но можно немного сэкономить и в этом случае, заменив неисправную деталь самостоятельно.
Таблица ниже и наглядные фото помогут справиться с задачей:
Фото Описание
Решение 1. Перегорел предохранитель (один или несколько) Открутите заднюю крышку. Перегоревшие предохранители сразу выделяются из общей массы: они почернели или вздулись. Если внешний вид их не вызывает подозрений, проверьте сопротивление. Снимите поврежденные детали и замените новыми. В этом случае у СВЧ печи больше не будет вышеописанных проблем.
Решение 2. Сломан умножитель Необходимо проверить конденсатор умножителя. Для этого понадобится омметр: Небольшое сопротивление говорит о неисправности. Неподвижность стрелки свидетельствует об отсутствии контакта. Небольшое отклонение или отметка на знаке «∞» говорит о нормальной работе конденсатора. Выход из строя этой детали часто является причиной, почему СВЧ не греет, но работает. Стоит проверить и сам диод. В любом случае проще и дешевле приобрести новую деталь, чем чинить старую.
Решение 3. Неисправны проходные конденсаторы ЭМ лампы Измеряем сопротивление аналогично описанию выше. Тестируем первичную обмотку трансформатора. Если он исправен, то напряжение должно выдавать 220 В. В ином случае деталь подлежит замене.
Решение 4. Поломка магнетрона или электромагнитной лампы Неисправность магнетрона может быть причиной, что СВЧ работает — но не греет: Более чем в половине случаев неисправна нить накала в магнетроне
Чтобы исправить положение, достаточно просто измерить сопротивления для диагностики неисправности
Однако легче и проще приобрести новый магнетрон, при этом важно выписать все характеристики и на всякий случай прихватить с собой старую деталь
Порядок поиска неисправности
В первую очередь изучите информацию на дисплее. Современные модели оснащены встроенной системой самодиагностики. При возникновении той или иной неисправности высвечивается код ошибки на табло.
Если же у вас старая модель: таймер механический и ручка переключателя режимов, придется проводить полную диагностику.
Проблемы с блоком управления можно выявить еще на этапе поверхностной диагностики. Обычно дисплей не работает вообще или его показания ошибочны. Для защиты чувствительных к скачкам напряжения элементов микросхемы в блок управления интегрирован предохранитель.
Предохранитель на плате управления
Проверьте мультиметром (в режиме измерения напряжения), поступает ли питание на вход трансформатора. Если напряжение не поступает, проблема с ЭБУ. Электроника обычно выходит из строя после перепадов напряжения, поэтому рекомендуем использовать стабилизатор.
Причина многих бед – отказ предохранительных и контрольных датчиков. Например, температурного реле или сенсора пара. В механических органах управления может произойти окисление или протирание контактов. Чтобы разобраться в их характеристиках и типах, необходимо иметь схему на конкретную модель микроволновой печи.
Теперь приступаем к проверке механического таймера. Установите мультиметр в режим измерения сопротивления, установите таймер и приложите щупы к выходным клеммам – прибор должен показывать отличное от исходного значение. Работу часового механизма таймера механического типа должно быть слышно, когда микроволновая печь находится в выключенном состоянии.
Таким образом измерьте контакты на всех механических устройствах управления СВЧ-печью. Так как устройство потребляет сильные токи, для их коммутации используют реле. Его нужно также проверить: измерить сопротивление катушки, прозвонить пару контактов.
Если вышеперечисленные манипуляции выявить проблему не помогли, скорее всего, проблема в блоки генерации СВЧ-волн. Именно поломки в этом узле являются ответом на вопрос, почему нет нагрева, а вместо этого слышен рев
При этом важно отличать неисправности. Микроволновка будет гудеть как при неисправностях с магнетроном, так и при перегорании магнетрона. Единственное, что можно попытаться сделать – заменить плавкий предохранитель
Помните, что новая деталь должна иметь идентичные характеристики
Единственное, что можно попытаться сделать – заменить плавкий предохранитель. Помните, что новая деталь должна иметь идентичные характеристики.
Где находится плавкий предохранитель
Для выполнения манипуляций по замене отключите устройство от сети, снимите верхнюю крышку. Обычно предохранитель крепится на двух защелках. Вытащить сгоревший элемент и заменить его на новый не составит труда. Выполняя работы по замене плавкого предохранителя, во избежание поражения током, не касайтесь других узлов, особенно незащищенными руками.
Другие возможные поломки
Кроме основных поломок есть и другие, которые встречаются значительно реже, но доставляют пользователям уйму неприятностей. Давайте выясним, что делать, если микроволновая печь не работает, не крутится поддон или не работает дисплей.
Поломка подсветки
Что делать, если не горит лампочка? Подсветка СВЧ-печи включается в процессе работы или при открытии дверцы. Самая простая причина, почему она не работает — перегорание лампочки. В редких случаях проблема заключается в самой подсветке. Если лампочку можно заменить самостоятельно, то ремонт подсветки своими руками лучше не проводить. Во избежание серьёзных поломок рекомендуется обратиться к специалисту.
Неисправность предохранителя
Частая проблема после скачка напряжения — сгорание предохранителя. Эта поломка может быть причиной того, что печка не включается. Если замена предохранителя не помогла, неисправен трансформатор или диод.
Неравномерно крутится тарелка
Если тарелка крутится рывками, то следует тщательно очистить ролики. Чистка оказалась не эффективной? Вероятно, не работает двигатель тарелки. В таком случае деталь следует заменить.
Неисправность вентилятора
Если печь выключается и снова включается сама по себе — причина кроется в плохой вентиляции. Для устранения поломки потребуется очистить решётки охлаждения и штатные каналы, после чего проверить работу устройства.
Устройство не работает
Микроволновка не работает, при этом предохранитель, вилка и кабель исправны — возможно, дело в неисправности диода или трансформатора. Сложно сказать, как действовать в такой ситуации. Модели от «Панасоника» или «Самсунга» могут иметь свои особенности конструкции. Чтобы окончательно не сломать прибор, рекомендуется обратиться к мастеру.
Микроволновка не отключается
Если печь не отключается, при этом горит свет внутри камеры, вращается поддон, а сам прибор выключается только если выдернуть вилку из розетки — причина неполадок в одном из нескольких микропереключателей двери. Чтобы определить точную причину, необходимо произвести разборку устройства, после чего провести проверку концевиков. Не советуем разбирать устройство самостоятельно. Если ваша модель от производителей LG, Daewoo, Bosch или Siemens, то правильным решением будет обращение в официальный сервисный центр. Если микроволновка относится к бюджетным и малоизвестным моделям, рекомендуется вызвать ремонтника или отправить технику в мастерскую.
Теперь вы знаете, как поступить, если ваша СВЧ-печь не подаёт признаков жизни или наоборот — совсем не отключается. Зная, что может сгореть или сломаться и как разобрать устройство, можно устранить основную часть возникших неполадок
Главное — не забывать о мерах предосторожности, технике безопасности и инструкции, которая обязательно вам пригодится
Профилактика неисправностей
Вы узнали, почему микроволновка работает, но при этом не греет пищу. Как и во многих других делах, не допустить проблему проще, чем ее устранять. Достаточно придерживаться следующих правил.
Чтобы избежать неисправностей в работе микроволновой печи, надо ознакомиться с инструкцией по использованию техники.
Никакой металлической посуды, посуды с золотым или серебряным напылением
Даже вкраплений металла не должно быть. При готовке овощей с кожурой делайте на ней ножом надрезы
Обращайтесь с микроволновой печью осторожно, не хлопайте сильно дверцей, плавно, не роняя ставьте на столешницу. Не закрывайте слишком плотно контейнеры
Пар должен свободно из них выходить. Не используйте удлинители. Не подогревайте алкогольные напитки. Располагайте СВЧ печь в соответствии с инструкцией. Не пытайтесь приготовить яйца в микроволновке обычным способом
Как это сделать правильно, можно посмотреть в интернете. Не допускайте работу устройства впустую, когда в печи ничего не лежит. Это вредит технике. Не подключайте к одной и той же розетке микроволновку и одновременно другой мощный электроприбор (холодильник, стиральную машину и т. д.). Микроволновая печь всегда должна подключаться к розетке только одна.
Теперь у вас есть алгоритм действий, если перестала греть ваша микроволновка, вы знаете как ее отремонтировать при самых распространенных поломках. Если хоть что-то осталось непонятным, к самостоятельной починке прибора не приступайте и обязательно изучите правила электробезопасности.
Устройство микроволновой печи
Ремонт микроволновки своими руками пойдет проще, если вы будете хоть немного представлять себе ее строение и функции элементов. Зная алгоритм работы и какая деталь за что отвечает, проще определять причины поломки.
СВЧ или микроволновая печь, микроволновка — это все об одном устройстве
Питание магнетрона
Для начала рассмотрим алгоритм работы микроволновки. Основной рабочий элемент — магнетрон. Именно он вырабатывает волны, посредством которых греется пища. Но на него надо подавать высокое напряжение, потому питание (220 В) сначала подается на высоковольтный трансформатор, с выхода которого уже уходит 2000 Вт. После трансформатора стоят диод и конденсатор, которые поднимают напряжение еще в два раза. На магнетрон поступает уже порядка 4 кВт. Вот тут и начинается генерация микроволн. Для того чтобы во время проблем с питанием магнетрон не сгорел, в цепи питания установлен плавкий предохранитель. При его перегорании печка в работу не включается.
Основные рабочие узлы микроволновки
Излучаемые магнетроном волны попадают в рабочую камеру, где, отражаясь от стенок, концентрируются в зоне установки посуды с пищей. Так как при работе магнетрон сильно греется, его обдувает вентилятор. Теплый воздух также поступает в камеру, что ускоряет обогрев.
Чтобы избежать перегрева магнетрона, который в этом случае может выйти из строя, в цепи его питания стоит термопредохранитель. При нарушениях режима работы (вентилятор не работает или не справляется с охлаждением) этот предохранитель перегорает. Тогда возникает ситуация, когда микроволновка работает но не греет. В этом случае крутится тарелка, горит лампочка, но пища не разогревается.
Блокировка дверок
Излучаемые магнетроном волны могут «разогреть» все, что попадается у них на пути. Потому микроволновая печь не должна работать при открытой двери. Все волны должны остаться внутри камеры. Потому в цепи питания трансформатора установлены блокировочные кнопки. Они замыкаются только когда дверка закрыта, дверные защелки замыкают контакты, питание подается на трансформатор.
Основные функциональные элементы
Иногда микроволновка не включается именно потому, что не работает блокировка дверок. Это может быть посторонний предмет, который попал в отверстия для дверных защелок, подгоревшие или разболтавшиеся контакты. В этом случае ремонт микроволновки своими руками состоит в замене контактной группы. С этим можно справиться самостоятельно.
Подвижный столик
Чтобы пища в микроволновке разогревалась равномерно, в ней установлен подвижный стеклянный столик. В нижней части камеры имеется направляющий ролик, на который устанавливается стеклянная столешница-тарелка. На днище столешницы имеются определенной формы выступы, которые цепляются за выступы направляющего ролика. Так как тарелка-столешница имеет большие размеры, чтобы она не перекашивалась, под нее устанавливается пластиковое кольцо с небольшими колесиками. Оно облегчает движение столика.
Микроволновка не греет. Одна из причин — не крутится столик
Ролик приводится в движение моторчиком, который получает питание при закрытии дверки. Иногда микроволновка работает, но греет пищу неравномерно потому что перестал вращаться столик. Это можно увидеть через закрытую дверку. Причина — выход из строя моторчика, поломка кольца с роликами. В этом случае ремонт микроволновки своими руками — заменить моторчик или направляющее кольцо.
Вид сзади при снятой крышке
Знать, как работает микроволновка для самостоятельного ремонта недостаточно. Надо еще иметь представление как выглядят детали, где они расположены. Начинать ремонт микроволновки своими руками придется со снятия кожуха. Все элементы находятся под ним.
Тыльная сторона микроволновки
Моделей микроволновых печей немало, но компоновка обычно одинаковая. Магнетрон и цепь его питания находится с правой стороны (если смотреть сзади). Тут же находится и вентилятор. Слева стоит блок управления, там же находятся замки и блокирующие устройства дверки. Вот, собственно, и все.
Как устранить типичные поломки СВЧ печи
Часть типовых неисправностей и вариантов нештатного поведения микроволновки пользователь может устранить самостоятельно. Однако стоит заметить, что для этого потребуются некоторые навыки использования измерительного оборудования и элементарная внимательность при разборке и сборке печи. Не лишними будут и базовые знания об устройстве электрических цепей. И, конечно, все работы должны производиться только при отключенном питании печи. То есть, ее нужно физически обесточить вытягиванием вилки из розетки 220В.
Микроволновка не включается
Без специальных навыков отремонтировать блок управления питанием невозможно. Рекомендуется обратиться для проведения такой работы в ближайший сервис. Но некоторые проверки пользователь может провести самостоятельно.
- Тестируется розетка. В нее можно элементарно включить другой электроприбор. Если напряжения нет, нужно устранить эту поломку.
- Исследуется блок питания микроволновки. Для этого придется вскрыть корпус устройства. На плате в специальных зажимах находится предохранитель. Его нужно осмотреть и проверить на проводимость. Если элемент сгорел, его можно попробовать заменить.
Когда питание в розетке есть, и предохранитель проверен или заменен, можно попробовать подогреть в микроволновке стакан воды. Если она все же не работает, значит, неполадки придется устранять в сервисном центре.
Есть сбои при выполнении заданного режима
Бывает, что микроволновка не выключается после окончания таймера, не стартует или перестает работать прямо в ходе выполнения цикла нагрева. Это чаще всего указывает на неисправности микровыключателей дверки. Их несколько. Для несложного ремонта в бытовых условиях дверку нужно аккуратно разобрать, при необходимости почистить контактные группы микровыключателей.
Другая проблема, приводящая к сбоям при выполнении заданного режима, может быть вызвана неполадками в реле управления питанием силового трансформатора. Этот элемент неремонтопригоден. Если при прозвонке контактов есть позиции с неверным срабатыванием, реле меняют целиком.
Визуальная оценка масштаба проблемы
Это первое, что приходится делать перед любым ремонтом техники. По особенностям неисправности быстро определяют потенциального ее виновника.
- Не включается микроволновка. Скорее всего, требуется проверка и замена плавкого предохранителя.
- Печь сама включается, выключается, либо отказывается выключаться. Забито вентиляционное отверстие, или реле требует ремонта.
- Прибор работает, но греет слишком слабо. Источники неприятности — магнетрон либо скачки напряжения.
- Прибор не греет, но свет есть, а тарелка крутится. Виновато упавшее напряжение либо цепь, требующая обзвона.
- Тарелка вращается, но делает это странно — рывками. Неисправен двигатель или неполадку спровоцировали канавки, покрытые грязью.
- Таймер в порядке, но микроволновка не греет. Проблема может быть в блокировке дверцы.
- Чувствуется запах гари, а прибор искрит. Слюдяная прокладка срочно нуждается в чистке.
- Печь работает, но «барахлит» дисплей: он отражает не все показатели. Проблема в экране.
- Не функционирует ни микроволновка, ни дисплей. Вина лежит на поврежденном процессоре.
Если кнопки не нажимаются, то их придется заменить или припаять.
Основные нарушения правил эксплуатации
Самой распространенной причиной поломки микроволновки является пренебрежение правилами использования. Чтобы не допускать возникновения неисправностей микроволновки, следует внимательно знакомиться с инструкцией по применению.
Металлический предмет в камере
Процесс подогревания еды происходит за счет воздействия микроволн. Наличие внутри камеры микроволновки металлического предмета вызывает отражение волн от стенок металла. В результате наблюдается разрушительное влияние на функциональность оборудования.
Неправильная посуда
Для использования в СВЧ-печи рекомендуется приобрести специальную посуду, которая не нагревается и не влияет на вкусовые характеристики пищи. Также можно проверить имеющуюся посуду, поместив ее в камеру, поставив рядом стакан с водой и включив нагрев на максимальной мощности. Если емкость не нагреется в течение минуты, она подходит для дальнейшей эксплуатации в микроволновке.
Использование пустой камеры
Работа незагруженной микроволновки приводит к тому, что создаваемые волны не встречают препятствий и постоянно отражаются от внутренних стенок до срабатывания таймера. Сконцентрированная энергия излучения негативно влияет на основные компоненты оборудования, что приводит к поломке микроволновки.
Электрическая схема, устройство и принцип работы микроволновой печи
С розетки бытовой электропроводки питающее напряжение через вилку и шнур подается непосредственно на плату фильтра. Традиционного выключателя в СВЧ-печке нет.
Фильтр служит для подавления высокочастотных радиопомех, излучающих схемой печки, и на нем установлен в колодке трубчатый предохранитель F1 на ток от 8 до 12 А. Предохранитель перегорает, если в схеме произойдет короткое замыкание.
Далее питающее напряжение подается на два концевых выключателя SWA и SWB, блокирующих подачу напряжения на магнетрон и другие элементы схемы для исключения возможности включения печки при открытой дверце. Эта мера безопасности принята для исключения облучения человека СВЧ-волной.
Концевой выключатель SWC предназначен для соединения питающих проводов накоротко, в случае, если контакты выключателей SWA и SWB замкнутся при открытой дверце. При этом перегорит предохранитель F1, и схема печки будет обесточена. Считаю, что эта мера излишняя, так как такой случай на практике невероятен и только снижает надежность работы печки.
Термопредохранитель FU срабатывает при нагреве магнетрона до температуры выше допустимой, обычно 80°С. Температура срабатывания термопредохранителя всегда указывается на его корпусе. В нормальном состоянии сопротивление между его выводами должно быть равно нулю, а при срабатывании – бесконечности.

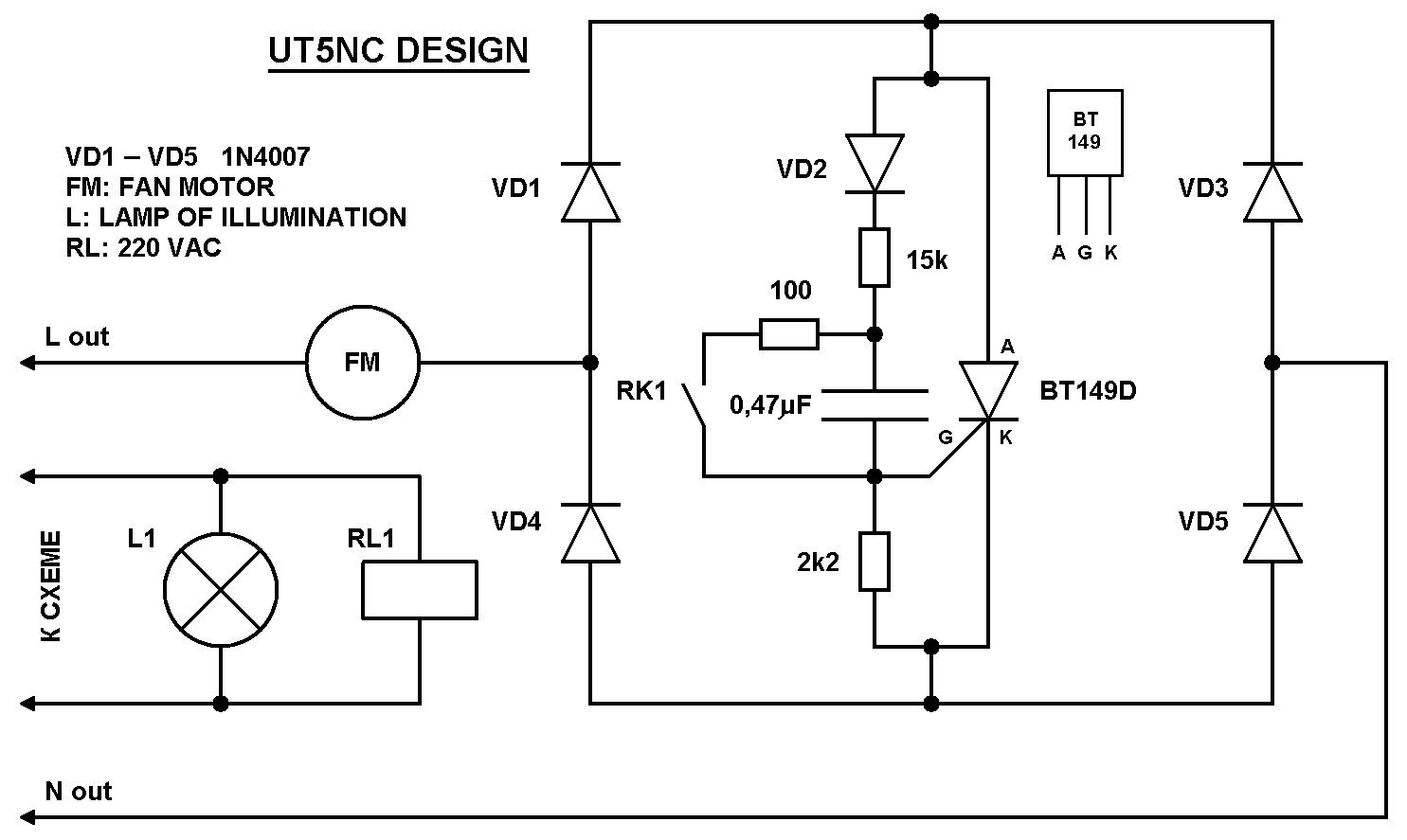

Если концевые выключатели замкнуты, то питающее напряжение подается на схему управления, которая при включении режима нагрева продуктов подает напряжение на вентилятор охлаждения магнетрона, двигатель вращения тарелки, лампу освещения камеры печки и силовой трансформатор питания магнетрона.
Трансформатор имеет две вторичные обмотки. Одна для разогрева нити накала магнетрона напряжением 3,15 В с током нагрузки до 10 А. Вторая обмотка высоковольтная, выдающая напряжение около 2000 В. С помощью высоковольтного конденсатора C и диода D происходит выпрямление и умножение напряжения до 4000 В, необходимое для работы магнетрона. Предохранитель F2 служит для защиты трансформатора при пробое диода, конденсатора или магнетрона.
В последнее время появились СВЧ-печи в которых вместо силового трансформатора, диода и конденсатора установлен электронный инвертор, позволяющий плавно управлять мощностью магнетрона, что уменьшает вес печки, равномерность нагрева продуктов, но дороже.
Как видите, электрическая схема СВЧ-печи совсем не сложная и, представляя принцип ее работы можно самостоятельно найти и устранить неисправность в домашних условиях, имея под руками только мультиметр.
Если снять крышку СВЧ-печки, то откроется картина, показанная на фотографии. Все модели печек сконструированы одинаково, и блоки размещены на одинаковых местах корпуса. Старые модели печек отличаются только блоком управления. В современных микроволновках электромеханический таймер заменен микропроцессорным электронным блоком, а силовой трансформатор электронным (инвертором).
Схема питания магнетрона микроволновки
Кроме обычных СВЧ печей существуют еще, так называемые, инверторные микроволновые печи, имеющие режим (который, так как он не всегда удобен, обычно можно отключать), предоставляющий возможность пользователю управлять разогревом.
В схеме каждой микроволновки есть трансформатор, у которого, как правило, входная обмотка расположена в нижней части и намотана медным проводом, покрытым прозрачной изоляцией. Немного выше находится вторичная обмотка (в виде пары витков), обеспечивающая питание накала анода магнетрона током с напряжением в 6,3 вольта. Дополнительный подогрев катода необходим для того, чтобы электроны легче покидали поверхность эмиттера (или эмиттеров) катода магнетрона. И еще одна обмотка (повышающая) расположена на самом верху, с нее напряжение амплитудой в 2 кВ поступает на выпрямитель. К аноду магнетрона подсоединен напрямую нулевой провод (но не корпус микроволновки).
Первичная обмотка описанного выше трансформатора подключена к сетевому напряжению 220 вольт. Причем напряжение на нее подается через контакты специального реле, защищающего электронные схемы таймера (или программатора) от искрения благодаря наличию конденсатора и стабилитрона, подключенных параллельно нагрузке. При работе микроволновки периодически можно слышать щелчки, свидетельствующие о работе этого реле.
