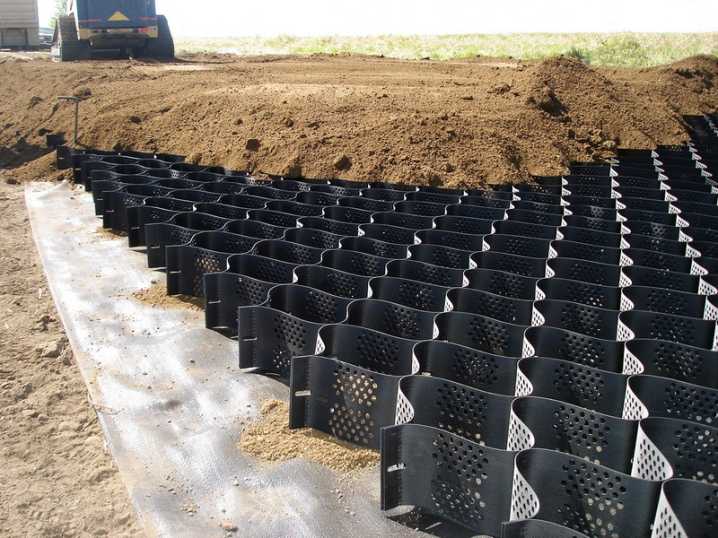

Что такое георешетка и как используется?
Георешетка – это материал, изготавливаемый в форме модулей, обладающих сотовой структурой. Производители пользуются при изготовлении георешетки полимерными лентами полуторамиллиметровой толщиной. Используют в работе ячеистую конструкцию, обладающую следующими свойствами:
- Долговечностью – эксплуатацией свыше 50 лет;
- Параметрами экологичности, отсутствующей токсичностью;
- Повышенной устойчивостью к щелочам, химвеществам, разложению;
- Устойчивостью к ультрафиолету;
- Широким температурным диапазоном: -60 ºС до +60 ºС;
- Малым весом, минимальным местом в процессе транспортировки;
- Упрощенным монтажом.
Георешетка GeoSM применяется для выполнения основных функций, связанных с укреплением грунта и армированием. Материал очень популярен в различных сферах ландшафтного строительства для проведения работ с:
- Армированием, укреплением на ослабленных грунтах либо откосах;
- Защищенностью от эрозийных процессов;
- Подпорными стенами;
- Водосточными руслами;
- Прибрежными зонами на водоемах.
Георешетки эффективно применяются для восприятия нагрузки, создания препятствий для грунта от смещения и растекания. Это способствует укреплению дорожной одежды в сочетании с увеличением сроков между проведением регулярных ремонтов плюс уменьшению несущего грунта, который обладает эксплуатационными характеристиками, сохраняя свою прочность.
Монтаж сетки без ущерба для семейного бюджета
- Монтаж геосетки не требует строительных навыков. Материал поступает в продажу в рулонной упаковке, удобной для продольного и поперечного размещения полотен.
- Для склонов пологих специалисты советуют раскатывать рулоны сверху вниз. Если обрабатываются крутые склоны земляной насыпи или береговой линии, материал целесообразно размещать в поперечном направлении: в таком варианте произвольные подвижки грунта минимальны.
- Нахлест для разных видов геосетки составляет 20-30 см с интервалом 10 м. Края полотна фиксируются на грунте проволочными скобами. Толщина уплотненной грунтовой отсыпки с внесенным семенным материалом многолетних трав – в пределах 10 см. По мнению специалистов, такая толщина обеспечивает для растений достаточный запас влаги и питательных веществ.
Вы можете сэкономить время на поисках семян, задействовав возможности биоматов. В этих экологически безупречных материалах все нужные компоненты: семена растений, удобрения и стимуляторы роста имеются в количестве, достаточном для двухлетней эксплуатации газона.
Заказывайте монтаж геосетки для откосов у специально обученных профессионалов нашей компании!
Какой стороной укладывать геотекстиль?
Чтобы понять это следует знать, что собой представляет геосинтетическое полотно. Геоткань производится из нитей полимерных материалов, которые скрепляются по иглопробивной технологии или термоскреплением в местах пересечения. Таким образом, получается прочная однородная ткань с высокими эксплуатационными характеристиками.
Проницаемость геоткани одинакова в обоих направлениях, потому нет значения, как, точнее какой стороной укладывать геотекстиль под тротуарную плитку.
Несмотря на свою простоту геотекстиль имеет большое значение и широко используется при выполнении строительных работ. Зачем нужен геотекстиль и какую роль играет геоткань в обустройстве дорожек? В многослойном пироге подложки полотно из полимерных нитей работает сразу по 4 направлениям:
- Обеспечивает дренаж , так как полотно обладает проницаемостью водяным потокам. Вода эффективно будет отведена от тротуарной плитки, чем будет обеспечена сухость отделки и исключается её промерзание.
- Армирующие свойства геоткани обусловлены высокой прочностью нитей и мест их пересечения. Укладывать геотекстиль необходимо, для создания поддерживающего основания для последующих слоёв. Геоткань демонстрирует стойкость на разрыв, так как способна удерживать на себе тяжёлые камни и принимать на себя напряжение грунта.
- Разделительное назначение полотна хорошо служит сдерживающим фактором от перемешивания сыпучих материалов в составе подложки, чем значительно продлевает срок службы тропинки и даже интенсивно нагружаемой дороги.
- Фильтрующие характеристики сертифицированного нетканого геотекстиля позволяют отсеивать мелкие частицы. Укладывать полотно следует для предотвращения заиливание дренажа.
Послойно укладывать подложки из геотекстиля и вспомогательных стройматериалов позволит противостоять деформации дорожного полотна, потому покрытие из тротуарной плитки будет сохранять первоначальный вид. Как правильно сделать подложку с геополотном, давайте разбираться вместе!
Основные производители и цена
Благодаря популярности этого замечательного гидроизоляционного материала на него значительный спрос. На рынке сегодня работает много компаний и фирм по производству геоткани, которая экономит время, средства и силы строителя. Они предлагают следующие виды текстиля – Дорнит, Авантекс, Геоком, Канвалан. Стабитекс весьма востребован на дачах и при оформлении придомовых территорий. Для покрытий, подвергающихся большим нагрузкам, предлагается покрытие Геопол и Полизон как усиленные аналоги Дорнита.
Основные производители полотна:
- Белоруссия предлагает марки Акваспан и СпанБел.
- Чехия производит Геоютекс низкого растяжения.
- Германия производит высоко прочный Секутекс.
- Великобритания предлагает Террам – материал, стойкий к морозам и высокой влажности.
- США давно широко известны в мире производством Тайпара с повышенными прочностными характеристиками, хорошим растяжением и высокой фильтрующей способностью.
Цены зависят от технических характеристик и эксплуатационных свойств, ширины полотна. У большинства производителей, предлагающих услуги доставки они колеблются в пределах от 0,27 до 1,2 дол. США за квадратный метр + стоимость доставки до места.
Не исключено, что вам будет полезен материал про полимерно песчаную тротуарную плитку.
Видео
Если у вас не хватает средств на обустройство дренажной системы, то не отчаивайтесь! В видеоматериале предложен метод укладки дренажа из старых шин, который вы сможете повторить своими руками без привлечения специалиста:
Склоны оврагов, канав и прочих углублений могут иметь разный угол уклона, и в зависимости от этого показателя выбирают и способ укрепления. Если уклон не превышает значения в 8º-10º, то такой берег в особом укреплении не нуждается. Будет достаточным посадить там растения с мощной корневой системой. При большем значении угла необходимо проводить укрепительные работы. Эту процедуру можно провести, не используя при этом специальные материалы в виде геоматов или габионов. Подойдут старые автомобильные шины или листы шифера.
Прежде чем начинать укрепление склонов канавы необходимо подготовить поверхность для проведения этой работы. Для этого необходимо провести следующие манипуляции:
- если канава, нуждающаяся в укреплении – дренажная, потребуется откачка находящейся в ней воды, для получения доступа ко дну. Это можно сделать несколькими способами – вычерпать вручную, использовать насос или установить наклонную трубу;
- убрать мусор в виде больших камней или веток от деревьев;
- выбирают скопившийся на дне канавы ил.
После очисти поверхности и склонов канавы их можно укрепить, используя при этом старые автомобильные покрышки. На сегодняшний день существует два способа их использования:
- Использованные автомобильные шины устанавливают в горизонтальной и вертикальной плоскостях. Вертикальный ряд закапывают по склону канавы или оврага на ширину покрышки, а на дно устанавливают горизонтальный слой колес, прочно связанных между собой. Все свободное пространство заполняют почвой, песком или мелкой щебенкой. Для увеличения жесткости конструкции можно в середину каждой покрышки вбить кол.
- Старые шины укладывают горизонтальными рядами в шахматном порядке в сторону уклона, сдвигая каждый следующий ряд на расстояние, равное величине половине боковой стороны шины. Пустое пространство между покрышками заполняют материалом, доступным пользователям.
Идеальным вариантом будет заполнение пустот землей, в которую можно высадить деревья, имеющее мощную корневую систему.
Укрепить берег канавы на дачном участке своими руками можно шиферными листами. Они могут иметь ровную или волнистую поверхность. На очищенное от крупного мусора и ила пространство дренажной канавы или оврага укладывают куски шифера, соединяя их между собой металлическими крепежными деталями. Между шифером можно установить железные трубы, они придадут конструкции еще большую прочность и устойчивость. Можно не опасаться, что берег «поползет».
Предложенные варианты укрепления берега канавы на дачном участке являются малозатратными, и не очень трудоемким. Облагородить склон дренажной канавы на даче можно и специальными габионами, купленными на строительном рынке или изготовленными самостоятельно. Однако это стоит определенных денежных средств. Выбор способа укрепления всегда остается за владельцем и его финансовыми возможностями.
- Предназначение дренажных канав
- Способы укрепления канав
- Как устанавливается защита для канав?
- Заключение по теме
Проблема того, как укрепить канаву на дачном участке, часто возникает при создании дренажной системы, которая позволяет правильно отводить лишнюю влагу от почвы. Для решения этого вопроса используют как подручные средства, так и специализированные материалы. Зная правила и последовательность их применения, вы обеспечите нормальное функционирование этого необходимого элемента водной системы.
Габионные конструкции обладают высокой прочностью и надежностью.
Обустроить дренаж достаточно просто. Основные сложности начинаются при его длительной эксплуатации: канава требует постоянной чистки, иначе вода будет долгое время застаиваться. Очень важным становится и укрепление стенок, так как при игнорировании ухода за ними, канава очень быстро размывается, захватывая прилегающие дачные территории плодородной земли.
Габионы. Это инженерные сооружения используется в особо трудных случаях при высокой скорости течения воды в канаве либо при большом, вплоть до вертикального, угле наклона стенок дренажа. Габионы часто можно увидеть на берегах горных рек, где они защищают берега от размывания. Габионы имеют вид клетки из ячеистой проволочной сетки, заполненной крупными камнями: речной галькой, щебнем, и т.п.
Виды
Армирующая георешетка делится на виды, согласно нескольким классификационным признакам. Деление выполняется по типу конструкции, разновидности материала, наличию перфорации
Все эти факторы имеют важное значение для выбора подходящей разновидности георешетки
По растяжению
Одноосная конструкция выпускается в виде готовых секций прямоугольной формы, вытягивающихся только в 1 направлении. При деформации полотно сохраняет достаточную жесткость, в продольном направлении способно выдерживать высокие нагрузки. Ячейки вытянуты продольно, их поперечная сторона всегда короче. Этот вариант продукции — один из самых дешевых.
Двухосная георешетка имеет способность растягиваться в продольном и поперечном направлении. Ячейки в этом случае имеют квадратную форму, лучше противостоят деформационным нагрузкам. Двуосноориентированная версия решетки наиболее устойчива к разрывному воздействию, в том числе к пучению грунтов. Ее применение востребовано в ландшафтном дизайне, при обустройстве откосов и склонов.
Трехосная георешетка — изготовленная из полипропилена конструкция, обеспечивающая равномерное распределение нагрузок на 360 градусов. Лист при обработке перфорируется, приобретая ячеистую структуру, растягивается в продольном и поперечном направлении. Эту разновидность скорее можно назвать армирующим элементом, она применяется там, где грунт нестабилен по составу.
По объему
Плоская георешетка также именуется геосеткой. Высота ее ячеек редко превышает 50 мм, изделия изготавливаются из жестких полимерных, бетонных, композитных соединений. Такие конструкции используются в качестве армирующей основы для газонных и садовых конструкций, дорожек, подъездных путей, выдерживают большие механические нагрузки.
Объемная георешетка изготавливается из полиэфира, полиэтилена, полипропилена, обладающих достаточной эластичностью. Такие конструкции получаются прочными, долговечными и эластичными, не боятся агрессивного воздействия внешней среды. В сложенном виде они больше напоминают плоский жгут. Расправленная и закрепленная на местности, решетка приобретает необходимый объем. Такие изделия могут иметь сплошную или перфорированную структуру.
По типу материала
Все георешетки, выпускаемые сегодня в продажу, изготавливаются промышленным способом. Чаще всего в их основе находятся пластики или комбинированные вещества. В зависимости от подвида, используется следующая основа.
С прикатанным геотекстилем. Такие георешетки имеют объемную конструкцию, подходят для укрепления осыпающихся участков грунта, помогают избежать пучения грунта из-за мороза, подземных вод. Нетканая структура материала обеспечивает лучшие условия для противостояния химическим и биологическим внешним факторам.
Укрепление склонов канавы биоматами или геосеткой
Схема укрепления канавы геосеткой.
Существуют более дорогие, зато более качественные методы укрепления канавных склонов. Это биоматы или геоматы, геосетки, габионы и георешетки
Чтобы выбрать самый подходящий для дренажной канавы способ, нужно обратить внимание на угол наклона ее стенки. Если склон имеет угол наклона от 8 до 15 градусов, можно укрепить его геосетками
А если уклон больше 15 градусов, его армируют георешетками и габионами. Теперь о каждом из этих материалов.
Геоматы или биоматы состоят из полимерного материала водонепроницаемой структуры. При создании этого изделия полипропиленовые решетки накладываются друг на друга под воздействием высоких температур. В результате структура готового материала очень похожа на структуру мочалки. Сквозь отверстия материала могут прорастать растения, корни которых переплетаются с полипропиленовыми решетками и еще больше упрочняют их структуру. Таким образом, геоматы препятствуют сползанию грунта вниз.
Схема строения биомата.
Чтобы произвести укладку биоматов на склоны, понадобятся рулоны материала, длинные анкерные болты с крюком на конце для крепления, молоток, семена почвопокровных растений, грабли.
Действовать стоит следующим образом. Вначале нужно очистить поверхность склона канавы от мусора и выровнять ее. Далее взять рулон биомата и закрепить его верхний край в верхней части рва с помощью анкерных болтов. Рулон следует постепенно раскатать до нижнего края канавы, отрезать кусок нужной длины, аккуратно расправить складки по всей длине материала и закрепить анкерами нижнюю часть биомата. Следующий рулон такой же длины надо уложить с 15-сантиметровым нахлестом на первый и закрепить таким же образом. Поверхность биоматов следует засыпать 4-сантиметровым слоем грунта, разровнять его граблями и засеять семенами растений. Расход семян составляет 40 г/кв.м.
Для крепления сетки на склоне используют анкерные металлические стержни длиной 15-20 см на расстоянии 0.7-1 м друг от друга.
Геосетка – это изделие из полиэфирных или стеклянных нитей в виде сетки с квадратными ячейками. Выпускается в рулонах. Для работы нужны будут сама геосетка, линейка или рулетка, маркер, ножницы, анкерные стержни или металлические скобы, молоток, ручной каток, семена почвопокровных растений, грабли, почва или щебень.
Для армирования поверхности откоса канавы его ровняют и утрамбовывают ручным катком. Затем отмеряют на рулоне длину одного ряда геосетки и нарезают ее нужными кусками. Рулоны нужно укладывать на склонах вплотную друг к другу. Закрепляют сетку на склоне анкерными металлическими стержнями длиной 15-20 см на расстоянии 0.7-1 м друг от друга. Кроме анкеров, для крепежа сетки можно использовать металлические скобы П-образной формы из проволоки. Особенно хорошо они будут держать сетку на стенках канавы, подверженных воздействию сильных ветров. Закрепленную на стенах геосетку можно засыпать слоем почвы и посадить на нем почвопокровные растения (мяту, мшанку, камнеломку или барвинок). Вместо почвы сетка засыпается мелкими камушками или щебнем.
Как сделать закрытый дренаж участка своими руками
Чтобы сделать закрытую систему, нужна пластиковая труба, лопата, геотекстиль, острый нож, строительный уровень, рулетка, песок и щебень.
Закрытая дренажная яма в разрезе наглядно демонстрирует порядок укладки материалов
Несмотря на то, что глубинный дренаж сложнее, сделать его на даче можно своими руками – пошаговая инструкция выглядит так:
- Сначала нужно наметить схему канавы на участке. Она может быть П-образной или в виде «елочки». Первый вариант подойдет для небольшого участка, второй – для большей площади.
- Сделать необходимые замеры пластиковой трубы и разрезать ее на несколько частей ножом.
- Если труб несколько, среди них выбирают центральную и проделывают в ней отверстия, в которые будут впадать дополнительные.
- На поверхности всех труб делают несколько отверстий с одинаковым интервалом – через них будет попадать вода.
- Выкапывают траншею шириной 70-80 см и глубиной 150-170 см. Уклон должен составлять не менее 5 см на каждый погонный метр.
- На дне следует обустроить подушку из щебня. Слой должен составлять порядка 15-20 см.
- Укладывают трубы в канаву, монтируют части соединительными кольцами. Все части нужно тщательно укутать геотекстилем – иначе трубы быстро забьются мусором и придут в негодность.
- Сверху присыпают щебнем, керамзитом или другими мелкими камнями, можно использовать и строительный мусор. Затем идет песок.
Внимание! Укладывать сразу грунт и дерн не следует. Нужно подождать, пока пройдет несколько дождей
При необходимости устраняют найденные недостатки и только потом укладывают слой почвы.
Обустройство закрытой дренажной системы занимает не один день, но и служит долгие годы
Георешетка
Георешетка является разновидностью геосинтетического материала с сотовой структурой. Основными ее функциями являются:
- Предупреждение деформаций грунта и его сползания;
- Обеспечение хорошего дренажа в защищаемой поверхности;
- Фиксация песка или щебня на склоне или откосе;
- Защита дорожного покрытия от проседания и образования неровностей;
- Повышение несущей способности дорожного покрытия;
- Обеспечение экологической безопасности.
Георешетка может быть, как одноосной, так и двухосной. Для того, чтобы георещетка хорошо держала форму, на финальном этапе производства ее растягивают, ориентируя определенным образом.
Так георешетка, растянутая только в продольном направлении, называется одноосной и имеет прямоугольные ячейки. В том случае, если георешетка растянута сразу в двух направлениях, то она называется двуосной, а ее ячейки имеют квадратную форму. Также, георешетка бывает плоской либо объемной.
Плоская георешетка
Плоская георешетка представляет собой геометрически правильную паутину из толстых полимерных полос с силовыми утолщениями в местах пересечения. Это делается для дополнительного усиления и лучшего сцепления с грунтом. Такие георешетки применяются практически во всех сферах строительства и ландшафтного дизайна. Особенно они востребованы при строительстве дорожных покрытий. Их применение позволяет снизить затраты на материалы.
По материалу изготовления плоская георешетка бывает нескольких видов:
Стекловолоконная георешетка
Стекловолоконная георешетка — это геосинтетический материал, который изготавливается из стекловолокна с последующей обработкой защитной пропиткой. Основная область применения стекловолоконных георешеток — это армирование слоев асфальтобетонного покрытия для уменьшения трещин и ослабления климатических воздействий. Также они применяются для армирования фасадов зданий и грунтов. В тех регионах, где стекловолоконная георешетка активно используются при устройстве дорожных полотен, затраты на их содержание могут быть уменьшены до 40%.
Базальтовая георешетка
Базальтовая георешетка была специально разработана для армирования дорожных полотен автострад, обычных дорог, а также покрытий аэродромов. Уложенная в соответствии с действующими нормативами георешетка обеспечивает высокую прочность покрытий, увеличивает временные промежутки между обязательными профилактическими ремонтами. Дополнительно сетки снижают толщину асфальтового полотна, благодаря чему уменьшается стоимость прокладки новых дорог и ремонта старых.
Полиэфирная георешетка
Полиэфирная георешетка — это плоский рулонный материал, используемый для строительства дорог. Она представляющий собой систему ячеек одинаковой прямоугольной формы, образованных пучками полиэфирных волокон, которые скрепляются под прямым углом и прошиваются специальной нитью. В целях улучшения эксплуатационных свойств полиэфирная георешетка пропитывается специальными составами. Это могут быть битумная дисперсия или ПВХ-пластизоль. Также полиэфирная георешетка используется для укрепления сыпучих нестабильных грунтов — песка или щебня.
Пример HTML-страницы
Полиэфирная георешетка обладает свойством менять конфигурацию ячеек при попадании в них щебня. В этом аспекте она предпочтительнее полипропиленовых аналогов, которые за счет жесткой конфигурации имеют меньший заклинивающий эффект. Это оказывает прямое влияние на совместное функционирование щебня и уложенной конструкции. Длина рулонов может достигать 200 м, а ширина варьируется в зависимости от конкретных потребностей и условий.
Полипропиленовая георешетка
Полипропиленовая георешетка способна стабилизировать и укрепить грунты с невысокой несущей способностью. Она характеризуются жесткостью и отлично противостоит разного рода воздействиям. Ее использование возможно сразу после укладки, материал не нуждается в дополнительном натяжении и не формирует волн в процессе эксплуатиции. Производством поставляются рулоны длиной в пределах 50 м и шириной в 4 м.
Поливинилакогольная георешетка
В последнее время стали появляться георешетки, изготавливаемые из поливинилалкоголя (PVA). Они предназначенны для армирования асфальтобетонных покрытий. Преимуществом поливинилакогольной георешетки по отношению к полиэфирной является меньшая деформативность. Это означает, что георешетка из полиэфира (PET), при одной и той же нагрузке будет удлиняться больше, чем поливинилакогольная георешетка.

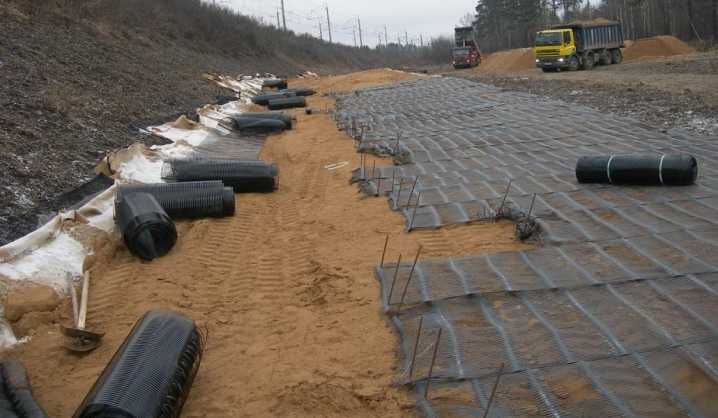

Укладка геосетки на асфальтобетон
Если уложить геосетку между слоями асфальта ненадлежащим образом, это негативно скажется на качестве дорожного полотна, может вызвать неровности
Поэтому, чтобы обеспечить максимальную отдачу от армирования верхних слоев асфальта с помощью геосетки, важно соблюсти некоторые правила и следовать алгоритму
Технология монтажа геосетки между слоями асфальта:
1. Подготовка основания. Необходимо выровнять и очистить место укладки, чтобы сетка легка без перекосов.
2. Нижний слой асфальта необходимо обработать битумными эмульсиями, чтобы обеспечить хорошее сцепление и фиксацию сетки.
3. Укладка геосетки производится путем раскатывания рулона. Раскатка производится специальным приспособлением по типу траверсы.
4. Укладка асфальта поверх сетки должна производиться аккуратно и без спешки. При этом нужно контролировать неподвижность армирующей сетки, чтобы избежать образования волн и неровностей
Также важно случайно не повредить сетку, чтобы не нарушить ее геометрию.
Что такое габионы?
Габионы изготавливаются из оцинкованной проволоки.
Габионы изготавливаются из оцинкованной проволоки с ПВХ-нанесением. Такая конструкция выдерживает огромные нагрузки, поскольку сетка имеет двойное кручение. Габион служит до 100 лет благодаря пористой структуре. Его можно сделать и самостоятельно.
Этапы изготовления:
- Пруты из арматуры свариваются в прямоугольники, подходящие по размеру.
- Размер ячеек следует подобрать под диаметр камней.
- Лопатой расширить склоны канавы.
- Сваренную конструкцию установить на берегах канавы.
- Ячейки заполнить камнями.
- Сверху габион покрыть сеткой Рабица (лучше оцинкованной, поскольку она не ржавеет) для усиления надежности конструкции.
- Края сетки укрепить камнями.
