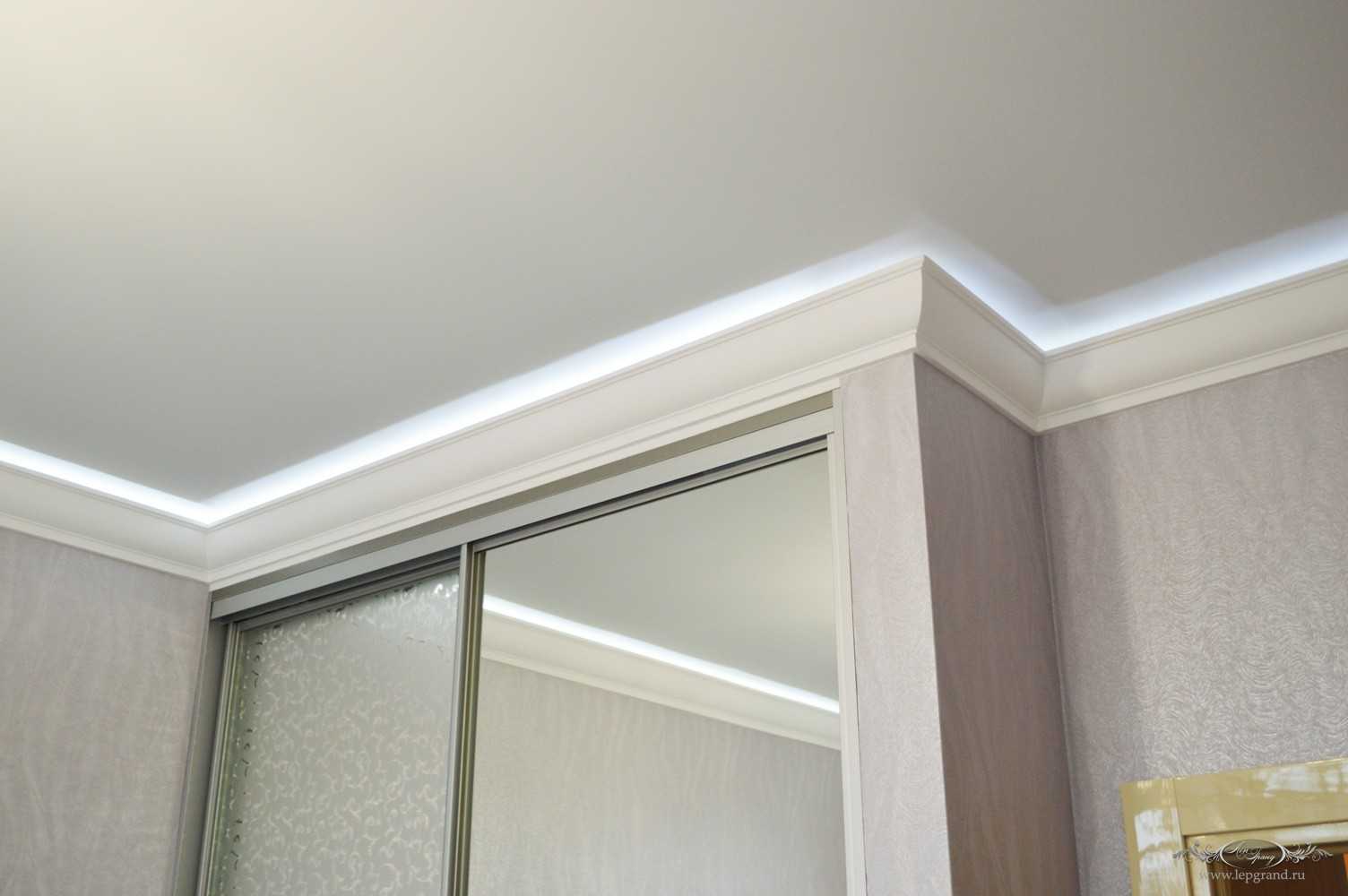

Что представляет собой подсветка потолка светодиодной лентой под плинтусом

Как монтировать плинтус с подсветкой

Разберём пошагово, как самостоятельно выполнить все этапы работ. Рассмотрим вариант, при котором светодиодная лента располагается в алюминиевом профиле под углом к потолку.

Что потребуется

Перед монтажом готовят:

• потолочный плинтус с каналом;
• LED-ленту с выбранными характеристиками (общая длина — не меньше периметра помещения);
• блок питания, рассчитанный на мощность не ниже суммарной от всей подсветки (лучше взять с запасом);
• алюминиевый профиль (при необходимости со светорассеивающим экраном);
• уголки-кронштейны (со стороной 3-4 см);
• крепёж: дюбель-гвозди, винты и клей для плинтуса (подойдет «Момент Монтаж» универсальный, но лучше использовать специальный для полиуретанового декора, например, «ORAC Decofix Pro»);
• мягкий провод (около 6-7 метров, достаточно сечения в 1,5 мм²).

Крепление профиля для ленты

От размещения профиля зависит, под каким углом к потолку будет падать свет. Если наклеить LED-ленту на стену, станут заметны все неровности и мелкие недочёты поверхности. А если расположить напротив потолка, получится узкая полоска света, недостаточная для полноценного освещения. Поэтому профиль лучше крепить не напрямую к стене, а через кронштейны. Дополнительно их можно слегка отогнуть в сторону комнаты.

На каждый профиль длиной в 2 метра достаточно трёх уголков (два по краям и один в середине). Их устанавливают по периметру на одинаковой высоте. Для монтажа используют дюбели. Затем к кронштейнам прикручивают профиль, углы стыкуются под 45 градусов.

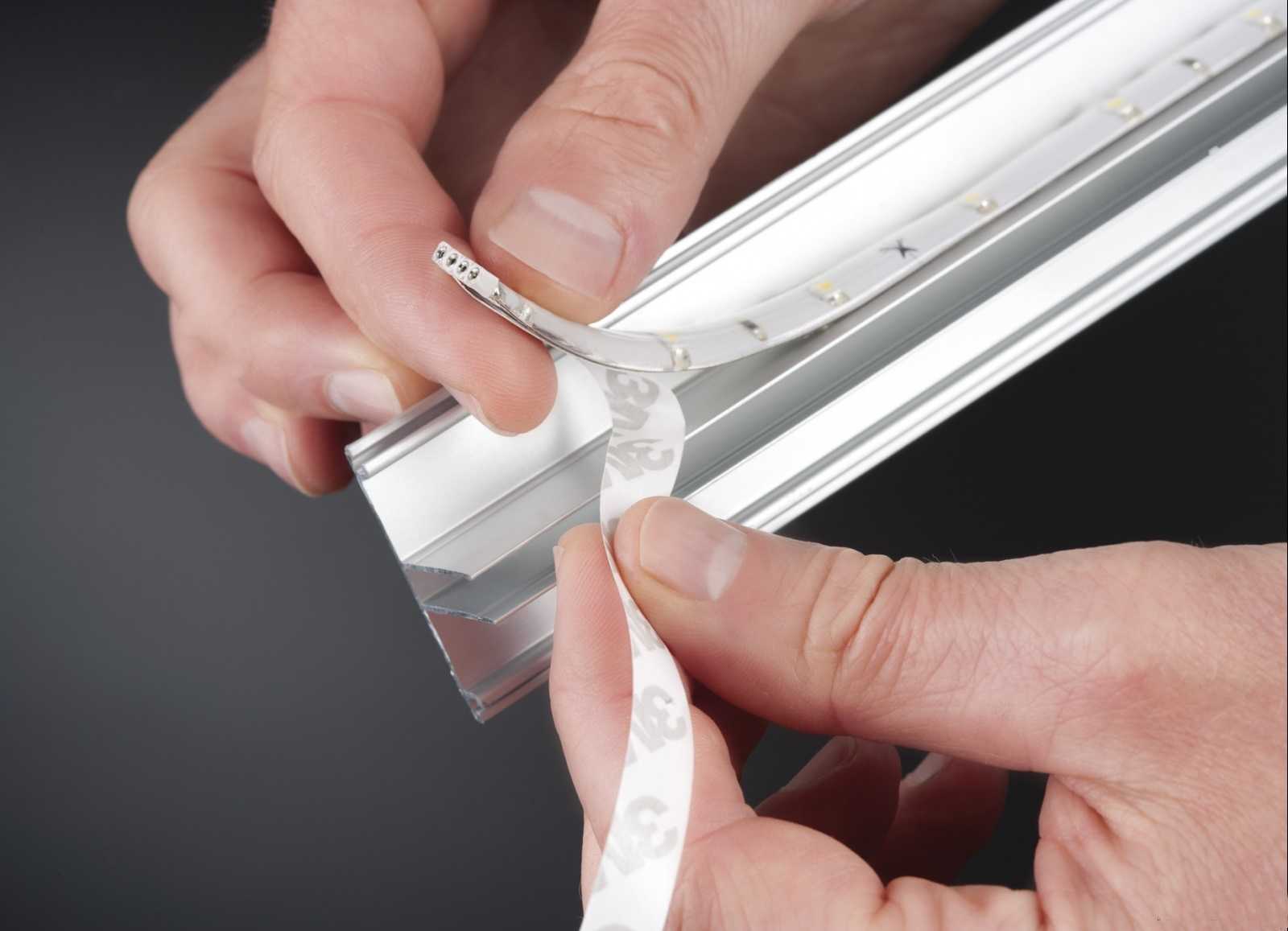

Укладка и подключение ленты

Когда профиль полностью установлен, в него укладывают светодиоды. Лента продаётся в катушках по 5 метров и обрезается до нужной длины. Это делают по отметкам, которые проставлены на всём протяжении. По ним же спаивают отрезы. Для удобства можно использовать специальные коннекторы, с их помощью светодиодная лента соединяется без пайки, быстро и просто.

Снизу находится клейкий слой, закрытый защитной плёнкой, которую иногда снимают не полностью, а только по краям. Тогда в дальнейшем будет проще поменять ленту. В начале оставляют небольшой свободный участок для подключения.

Если лента рассчитана на 220В, к ней припаивают провод, второй конец которого подсоединяют к блоку питания. Для 12 или 24В понадобится специальный адаптер, снижающий напряжение.

Затем профиль закрывается рассеивателем. Экран укладывается сверху и защёлкивается.

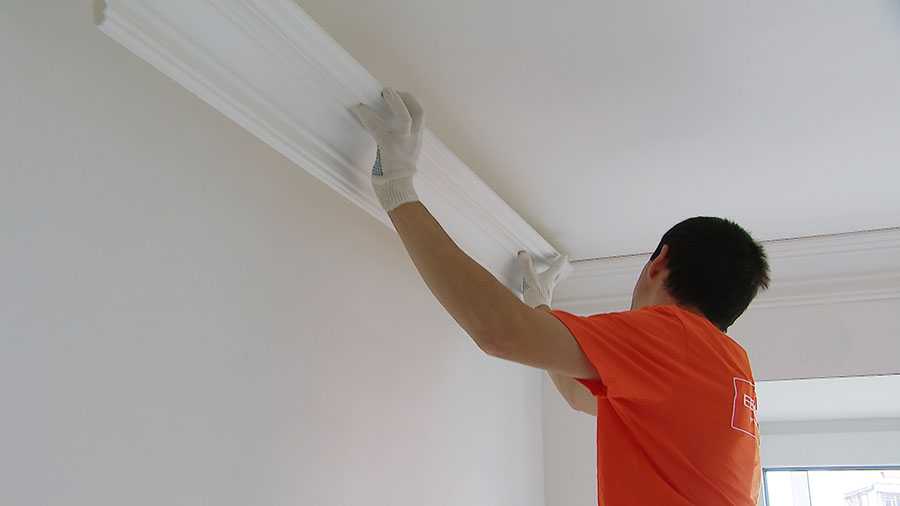

Монтаж плинтуса

Багет устанавливают таким образом, чтобы край слегка прикрывал профиль с лентой. Тогда свет свободно распространяется, а техническая часть конструкции не видна.

Для удобства отмечают две точки и натягивают нить вдоль стены. Относительно шнура выставляют плинтус. Вертикальную часть намазывают клеем и прижимают, а для надёжности дополнительно крепят саморезами. Углы предварительно подпиливают под 45° и стыкуют друг с другом при монтаже.

Финишная отделка

Клей подсыхает в течение суток. После этого шпаклюют места стыков, шляпки саморезов и прочие неровности. Далее поверхность галтелей зашкуривают. Затем плинтусы окрашивают (кистью или пульверизатором). Для покраски используют только составы на водной основе (акриловые, латексные и силиконовые). Краска скрывает места шпаклевки и облегчает дальнейший уход за декором.

Кратко — о светодиодных лентах и трубках

Повторимся – несмотря на то что для встраивания в плинтус подходят точечные и неоновые лампы, самыми популярными являются светодиодные варианты, выполненные в виде лент и трубок. Это понятно, так как они обладают всеми необходимыми характеристиками:

Светящиеся плинтусы со светодиодными лентами

• Максимально экономный расход электроэнергии.
• Безопасность и удобство эксплуатации.
• Простота монтажных работ.
• Длительный срок эксплуатации.
• Мягкий рассеянный свет, оптимальный для вспомогательной подсветки.

Светодиодная лента

Светодиодные ленты и трубки несколько отличаются, поэтому следует сказать пару слов об их строении:

Светодиодная лента

Светодиодная лента — это осветительное устройство, представляющий собой гибкую узкую печатную плату, на которой с определённым шагом расположены полупроводниковые источники света – светодиоды. Размер светодиодов и плотность их установки может различаться.

Ленты реализуются метражом, так как светодиоды расположены на них группами, каждая из которых имеет отдельную законченную схему подключения. Благодаря этому лента может быть разделена на отрезки — места резов обозначены значком «ножницы». И там же предусмотрены контактные площадки для коммутации проводов.

В данной таблице представлена маркировка, наносимая на светодиодные ленты:

Порядок обозначений в маркировке изделий	Обозначение	Расшифровка
Название источника света	LED	Светодиод
Цвет свечения	R	Красный
	G	Зеленый
	B	Синий
	RGB	Изменяемый
	CW	Белый холодный
	WW	Белый теплый
	Y	Желтый
Тип подключения	SMD	Чип, устанавливаемый непосредственно на печатную плату
Размер светодиода	3528	3,5 × 2,8 мм
	2835	2,8 × 3,5 мм
	5050	5,0 ×5,0 мм
	5730	5,7 × 3,0 мм
Плотность светодиодов на 1 погонный метр ленты	60	60 штук
Класс защиты от внешних воздействий	IPХХ	Смотри выше

Могут попадаться и иные размеры светодиодов, но в таблице указаны наиболее часто встречающиеся. Плотность размещения светодиодов тоже  может быть различной

Как пример можно рассмотреть светодиодную ленту, имеющую маркировку LED-CW-SMD-5050/30 IP68:

— LED – светодиодная лента;

— CW – лента, дающая белое холодное свечение;

— SMD –безвыводные светодиоды;

— 5050 – размер светодиода 5,0×5,0 мм;

— 30 – на погонном метре ленты расположено 30 светодиодов;

— IP68 – практически максимальная степень защиты — такая лента может быть установлена даже в бассейне или аквариуме.

Светодиодная трубка — дюралайт

Ещё один удобный для монтажа в плинтусе тип осветительных приборов — это дюралайт, представляющий собой эластичную прозрачную ПВХ-трубку, в которой с одинаковым шагом размещены светодиоды.

Трубка сама по себе является отличной защитой для светодиодов от практически любых воздействий, поэтому такие светильники применяются не только в закрытых помещениях, но и на террасах, в беседках или просто на улице.

Дюралайт в силу своей конструкции и защищённости от внешних воздействий имеет очень широкое применение в самых неблагоприятных условиях.

Дюралайт поступает в продажу в трёх модификациях — это пяти, трёх и двухпроводной вариант. Для самостоятельного монтажа рекомендуется выбирать двухпроводные модели дюралайта, так как трех- и пятипроводные трубки более сложны в подключении.

*  *  *  *  *  *  *

Подключение и светодиодных лент, и дюралайта к сети 220 В осуществляется через блок питания – адаптер на 12 вольт.

Вариант схемы подключения двух светодиодных лент через блок питания

Для самостоятельного монтажа в условиях квартиры, и для подсветки пола в виде светящегося плинтуса, в частности, обычно выбирается светодиодная лента. Её монтаж — более прост и доступен, она более компактная и более гибкая. Да и по стоимости лента даёт значительный выигрыш

Поэтому далее внимание будет сосредоточено именно на лентах

Особенности светодиодного освещения

При изготовлении светодиодных лент чаще всего используют светодиоды двух разновидностей:

• SMD 5050 (5060);
• SMD 3528 (3028).

Устройства SMD 5050 стоят значительно дороже в сравнении с SMD 3528, однако их высокая стоимость компенсируется большими показателями мощности. Внешне светильники неодинаковы. Их можно устанавливать с разной плотностью. Недостаток мощности можно компенсировать большей частотой расположения ламп, что позволит обеспечить более яркий свет.

К достоинствам светодиодных светильников относится легкость их установки, поскольку работы доступны даже начинающему домашнему мастеру (лампы встроены в ленту еще на фабрике).

Лента стоит недорого, кроме того, в точках продажи представлен широкий ассортимент продукции, вследствие чего легко найти устройства с нужной тональностью освещения

Немаловажное преимущество светодиодов — их долговечность

Материал ленты рассчитывается в погонных метрах. Идя в магазин, нужно четко представлять себе потребности. Лучше всего заранее составить схему запланированных работ.

При покупке ленты можно ориентироваться на следующие параметры:

• отражающая цветовая гамма при включенном свете;
• возможность выбора цветов;
• наличие специальных контроллеров, которые дают возможность менять цвета;
• количество ламп в лентах колеблется от 30 до 250, однако не стоит забывать, что интенсивность света напрямую влияет на потребление электроэнергии.

Светодиодные лампы на потолок устанавливаются в следующие места:

• ниши;
• скрытое размещение — лампы можно установить под натяжной потолок;
• потолочный плинтус.

Как установить светодиодную ленту на потолок в плинтус

Подготовка

Прежде, чем крепить дюралайт, необходимо провести ряд подготовительных мероприятий:

• произвести расчет точного количества материалов;
• решить, какой тип освещения будет использоваться, учесть яркость источника света, декоративные элементы;
• подобрать блок питания. При этом учитывается необходимое напряжение, мощность, уровень влажности в помещении;
• если предполагается менять цвета и интенсивность освещение светодиодной лентой потолка , потребуется приобрести контроллер.

Собираем инструменты, которые понадобятся в работе:

• стремянка;
• плоскогубцы;
• паяльник и припой из свинца и олова;
• ножовка;
• рулетка;
• простой карандаш или строительный маркер;
• электрическая дрель.

Монтаж ленты на плинтус

Лента крепится к потолку только один раз. Если что-то перепутать, неправильно нанести разметку или ошибиться при соединении элементов, исправить недочет будет сложно. Поэтому на каждом этапе требуется соблюдать внимательность.

Изначально составляется проект, по которому будет собираться потолочная конструкция:

• если длина ленты больше 5 м, последовательное подключение применять нельзя. Каждый источник такой длиной подключается к отдельному блоку питания. Тогда при выходе из строя какого-то одного участка, остальные будут исправно работать;
• до установки необходимо проверить реальную мощность диодов, которая может отличаться от заявленной производителями;
• для монтажа выбирается только ровное основание. В противном случае прибор будет перегреваться.

Для фиксации галтели используют:

• жидкие гвозди для легких пенополистирольных карнизов;
• специальные клеевые составы;
• саморезы, если плинтуса изготовлены из МДФ или дерева;
• штукатурку для крепления фризов к бетонному перекрытию.

Укладку плинтуса начинают от угла помещения. Чтобы получить ровные стыки, мастера советуют использовать в работе специальный инструмент – стусло, с помощью которого получится подрезать галтель под углом необходимой величины. Когда плинтус будет установлен, стыки между соседними элементами заделывают герметиком или шпаклевкой.

Дюралайт крепится к поверхности до установки плинтуса, если:

• расстояние между потолком и фризом небольшое, не позволяет надежно закрепить прибор;
• плинтус с высоким бортом;
• лента будет укладываться в паз с лицевой стороны плинтуса.

В остальных случаях установка диодов осуществляется после крепления карниза.

Главные правила монтажа и подключения освещения:

• ленту можно разрезать только в местах, обозначенных «ножницами»;
• пользуясь паяльником, нужно следить за контактами, чтобы они не перегревались. Если не хотите возиться с паяльником, приобретите специальные коннекторы. С их помощью отдельные элементы ленты соединяют в целостную систему. Разъемы коннекторов бывают круглыми или плоскими. Выбирайте детали в соответствии с типом монтируемого прибора;
• если крепится одноцветная лента, дюралайт напрямую подключают к БП, затем к сети. При установке разноцветного устройства сначала БП соединяют с контроллером, а затем со светодиодами.

Удобнее соединять ленты на полу, там же проверять работоспособность:

• определите длину дюралайта, срастите отдельные части с помощью коннекторов;
• подключите устройство к контроллеру (если используется прибор с разноцветным свечением). На контроллере есть разъемы для подключения красного (R ), зеленого (G) и синего (B) проводов. Черные провода подключаются на клемму 12 или 24 Вт;
• контроллер соедините с блоком питания;
• проверьте качество работы цепочки. Если все в порядке, переходите к монтажу системы под потолок.

Для крепления ленты с обратной стороны изделия удаляют защитный слой, и клейкой стороной прибор прикладывают к поверхности стены, потолка или плинтуса.

Монтаж

Основное освещение

1. Как правильно ставить светодиодную ленту на потолке в качестве основного освещения?

Самоклеющаяся лента наклеивается на рассеивающий тепло профиль. Он может быть встраиваемым и накладным.

Врезной led-профиль.

При мощности ленты менее 18 ватт на погонный метр для теплоотвода достаточно наклеить ленту на любую поверхность с ненулевой теплопроводностью. У меня, к примеру, в этой роли выступила крышка изготовленного из ПВХ кабель-канала. Температура ленты при длительной работе не поднимается выше вполне безопасных для светодиодов 45 — 50 градусов.

Лента светимостью 1200 люменов на погонный метр наклеена на пластиковые кабель-каналы.

1. Как закрепить led-профиль в потолок из гипсокартона?

Профиль в зависимости от конструктивного исполнения вклеивается любым универсальным клеем, жидкими гвоздями или герметиком в предварительно вырезанный паз или крепится к потолку через просверленные в нем отверстия саморезами с потайными головками. Не забудьте раззенковать отверстия, чтобы шляпки саморезов не мешали наклейке ленты.

Еще один вариант крепления врезного профиля — с использование дополнительного профиля — держателя.

1. Как крепить led-профиль на панельный потолок?

Шурупами с пластиковыми дюбелями. Шаг — не более 50 см, иначе профиль будет отходить от потолка. Оставшиеся зазоры можно аккуратно заполнить акриловой шпаклевкой.

1. Как установить рассеиватель на профиль с наклеенной внутрь светодиодной лентой?

Приобретенный в комплекте с профилем пластиковый рассеиватель защелкивается в нем по всей длине. Конструкция защелки аналогична используемой в кабель-каналах.

Фото делает понятным способ крепления рассеивателя.

1. Как клеить ленту без профиля к гипсокартонному потолку?

Полоску гипсокартона непосредственно под лентой достаточно покрасить любой глянцевой краской или эмалью. Глянец дает идеально гладкую поверхность, на которой самоклеющаяся лента держится достаточно надежно.

Еще одно решение — наклеить на ГКЛ полоску пластика (например, половинку разрезанного по длине универсального уголка из ПВХ). В качестве клея можно использовать жидкие гвозди или силиконовый герметик.

Пластиковый универсальный уголок станет основанием для светодиодной ленты.

1. Как подключить и как проложить ленту, чтобы обеспечить ее максимальную светимость?

Лента либо подключается к питанию с двух концов, либо нарезается отрезками длиной не более 2,5 метров. В противном случае дальние от провода питания светодиоды будут более тусклыми из-за падения напряжения на них.

Прокладка короткими отрезками заодно уменьшит нагрев участка ленты в области подключения питания: она греется не столько из-за тепловыделения светодиодов, сколько из-за прохождения сравнительно большого тока через шину с малым сечением.

Именно поэтому ленты запрещено подключать последовательно. Большой ток может привести к перегреву шины и плавлению пластиковой основы ленты.

Подсветка

1. Какой потолочный плинтус для светодиодной ленты лучше выбрать?

Главный критерий — максимально широкая вертикальная полка. Плинтус будет приклеен только к стене по периметру потолка, поэтому большая площадь склейки обеспечит его надежное крепление.

Материал плинтуса при мощности ленты в пределах 5 ватт на метр может быть любым: при работе светодиоды практически не греются. Их рабочая температура в 35 — 40 градусов будет вполне безопасной и для полиуретана, и для пенополистирола.

1. Как прикрепить потолочный плинтус к стене?

Я использовал для этой цели точечно нанесенную акриловую шпаклевку. С таким же успехом плинтус можно клеить на жидкие гвозди или любой универсальный клей.

1. Как выполняется монтаж подсветки потолка светодиодной лентой?

Скрытая подсветка наклеивается на верхнюю полку плинтуса на минимальном расстоянии от стены или на саму стену над плинтусом. Оптимальное расстояние между ним и потолком составляет около 5 сантиметров. Расстояние от ленты до края плинтуса не должно позволять зрителю с противоположного конца комнаты увидеть подсветку.

Варианты расположения подсветки над плинтусом или молдингом.

1. Как сделать минимальным нагрев блока питания подсветки?

Обеспечьте в зоне его расположения свободную циркуляцию воздуха. С практической стороны это означает, что БП не стоит устанавливать в закрытые ниши;

Блок питания установлен в вентилируемую нишу.

Подбирайте такую мощность БП, чтобы она перекрывала суммарную мощность подключенных к нему лент или низковольтных светильников как минимум на 30%.

Выбор материалов

Чтобы организовать дополнительное освещение пола, требуется подобрать:

• источник света;
• плинтус;
• дополнительное оборудование.

Варианты светового оборудования

Подсветка полового плинтуса может быть выполнена:

• светодиодной лентой;
• неоновым шнуром;
• лампой Дюралайт.

Наиболее популярным вариантом является установка светодиодной (led) ленты.

Преимуществами оборудования являются:

• невысокая стоимость;
• небольшая теплоотдача;
• качественное и равномерное освещение.

Светодиодная лента для подсветки

При выборе оборудования требуется учитывать:

1. вид ленты. Различают однотонные и многоцветные. Однотонные ленты могут быть белого, синего, красного, зеленого и так далее цветов, многоцветные — могут сочетать 2, 3 и так далее цветов одновременно;

Цветовая гамма светодиодных лент

Если требуется организовать дополнительное освещение в какой-либо зоне, то выбирается одноцветная белая лента. Для организации декоративного освещения можно устанавливать любые виды led лент.

1. мощность. Параметр прямо пропорционально зависит от количества диодов, расположенных на одном метре ленты, и размеров одного диода;

Выбор яркости диодной ленты

1. степень защиты ленты от воздействия влаги. Изготавливаются ленты с минимальным уровнем защиты (IP20), которые устанавливаются в комнатах, кухне и иных помещениях квартиры (жилого дома), средним и максимальным уровнем, применяемые для отделки бассейнов и саун.

Неоновый шнур представляет собой эластичную трубу, наполненную газом. Устройство отличается:

• небольшой стоимостью;
• возможностью получения сплошного свечения;
• минимальным потреблением электроэнергии.

Гибкая трубка с неоном

При выборе шнура требуется учитывать:

• тип свечения (цвет трубки);
• мощность свечения.

В большинстве случаев неоновый шнур применяется для отделки больших по площади помещений: гостиных, в гостиничных холлах и так далее.

Лампа Дюралайт также представляет собой гибкую трубку, но в отличие от неонового шнура, внутри нее располагаются маленькие диодные лампы. Конструкция отличается:

• устойчивостью к механическим повреждениям;
• высоким уровнем защиты от влаги;
• длительным сроком службы;
• разнообразием.

Шнур с диодными лампами

Преимущественная область использования – внешняя отделка беседок, веранд, витрин и так далее.

Подбор плинтуса

После определения источника света требуется подобрать плинтус под подсветку. Выбор оборудования должен основываться на определении следующих параметров:

• материала изготовления;
• формы.

Диодная подсветка плинтуса может быть выполнена, если он изготовлен:

1. из алюминия. Алюминиевый плинтус экологически безопасен, отличается небольшим весом, простотой монтажа и устойчивостью к различному механическому воздействию.

Светорассеивающая вставка в плинтус может быть матовой или полностью прозрачной. Установить диоды можно в середину оборудования, в верхнюю или нижнюю его часть;

Плинтус для пола из алюминия с подсветкой посередине

1. из полиуретана. Устройства отличаются более низкой стоимостью, легкостью, привлекательным видом, разнообразием форм и расцветок. Существенный минус — подверженность механическим воздействиям.

Плинтус для пола из полиуретана

1. из МДФ. Плинтуса достаточно прочные и гибкие, легко монтируются. Отличная альтернатива алюминиевым багетам.

Плинтус для пола из МДФ

Деревянные плинтуса и конструкции из ПВХ не используются для организации подсветки пола. В первом случае из-за легкости воспламеняются, а во второй ситуации – из-за хрупкости .

Подбор дополнительного оборудования

Светодиодная подсветка плинтусов изготавливается при помощи дополнительного оборудования, к которому относятся:

• блок питания, мощность которого зависит от мощности и длины ленты;
• контроллер. Требуется, если подсветка выполняется многоцветной LED лентой;
• диммер, позволяющий плавно снижать или увеличивать интенсивность освещения;
• датчик-выключатель, позволяющий управлять устройством без выключателя (хлопками или при приближении/отдалении человека);
• устройство, обеспечивающее автономное питание.

Технология установки

Закрепление плинтуса

Инструкция по установке подсветки начинается с описания технологии монтажа плинтуса.

Крепится он так же, как и любая потолочная галтель, но держаться должен прочнее, потому следует очень строго соблюдать технологию:

Вариант плинтуса для монтажа контурного освещения

1. Крайне желательно крепить плинтус не на обои, а на бетонное основание или, как минимум на прочный штукатурный слой. Так что перед монтажом определяем уровень, на котором будет располагаться подсветка и аккуратно снимаем обои со стены.

1. Очищенную полосу, предназначенную для монтажа потолочной галтели, обрабатываем проникающей грунтовкой. Вместо грунта можно использовать клеевой раствор.

1. На этом же этапе можно установить на стену специальный профиль для светодиодной подсветки. Использование такого профиля как минимум желательно: при работе мощные светодиоды сильно нагреваются, потому наклеивать ленту лучше на алюминиевое основание, а не на обои или полиуретан.

Открытый профиль крепим прямо на стену

1. Затем выполняем подрезку галтелей. Здесь самое сложное — правильно состыковать внешние и внутренние углы, так что для формирования краев обязательно используем либо стусло, либо картонные шаблоны.

Схема обрезки углов

1. Сразу после подрезки стыкуем угол на стене без клея, при необходимости корректируя плоскости ножом. Необходимость в дополнительной подрезке возникает довольно часто, поскольку углы в наших квартирах, особенно старой постройки, далеки от идеальных.

1. Затем наносим клей на основание галтели и прикладываем ее к стене. Плотно прижимаем, следя за тем, чтобы излишки клея не попадали на обои.

1. Удерживаем плинтус в течение нескольких минут, пока клей не начнет полимеризоваться. После этого продолжаем оклейку, тщательно стыкуя следующие детали.

Клеим плинтус к потолку

После завершения работы выжидаем несколько часов, а затем затираем щели между фрагментами плинтуса герметиком. Укладывать светодиодную ленту лучше на следующий день, когда клей полностью полимеризуется и плинтус будет надежно зафиксирован на основании.

Монтаж светодиодной системы

Теперь нам остается самая кропотливая работа – монтаж системы освещения.

Сборку конструкции из светодиодных лент делаем так:

Схема правильного и неправильного подключения

Ленту выбранного типа с помощью ножниц разрезаем на фрагменты длиной не более 5 м

При порезке обращаем внимание на маркировку изделия: там намечены специальные линии, по которым можно резать, не рискуя повредить важную деталь

По этим меткам ленту можно резать

1. Затем на провод (для обычных лент двухжильный, для RGB – четырехжильный) надеваем термоусадочную изоляционную трубку. Концы проводов зачищаем и припаиваем к контактам на краю ленты.

Изделие с припаянными проводами

1. После припаивания проводов сдвигаем термоусадочную трубку на место контакта и прогреваем ее строительным феном. Благодаря этому изоляция получается максимально надежной.

Изоляция с термоусадочной трубкой

1. Вместо пайки для подключения можно использовать специальный коннектор: мы просто надеваем его на край ленты, а к другому концу присоединяем провода.

1. Второй конец кабеля присоединяем к блоку питания. При присоединении нужно строго соблюдать полярность. Также желательно либо обжать концы токопроводящих жил с помощью специального инструмента, либо установить на них специальные концевики.

Подключение к блоку питания

1. После сборки проверяем работоспособность системы, подключая блок питания к сети. Если светодиодная лента работает – можно приступать к ее монтажу.
2. Ленту фиксируем с помощью самоклеящегося слоя на изнаночной стороне, закрепляя либо на профиле, либо на стене, либо на самой галтели.

Лента в специальном монтажном коробе

1. Блоки питания, контроллер, диммер и провода либо размещаем за плинтусом, либо укладываем в специальную нишу, закрытую небольшой дверцей. В этом случае очень удобен подвесной потолок из гипсокартона: за ним можно спрятать все эти элементы.

Как видите, все довольно просто: монтаж ленты своими руками не займет много времени, так что уже через несколько часов вы сможете оценить преобразившийся интерьер.

Если мы все сделали правильно – получим такой результат

Виды светодиодной ленты для плинтуса с подсветкой

В качестве источника освещения для полиуретановых и пенопластовых карнизов в большинстве случаев используются светодиодные ленты. Подобный материал пользуется огромной популярностью благодаря простому монтажу и несложному подключению к сети электропитания. Светодиодная лента представляет собой гибкую штампованную ленту шириной 1-2 см и толщиной не более 3 мм. По всей длине ленты с одинаковым шагом располагаются светодиоды. Для удобства потребителя светодиодная лента длиной 5 метров скручена в рулон.

Между светодиодами установлены элементы сопротивления, которые уменьшают напряжение, поступающее от сети электропитания. По этой причине подключение к сети 220В выполняется с помощью выпрямителя, который представляет собой блок питания на 12В или 24В. Интенсивность освещения от светодиодной ленты можно регулировать с помощью контролеров или пульта управления.

Чаще всего для контурного освещения потолочного пространства требуется несколько отрезков светодиодной ленты. Для нормальной работы всей системы специалисты по электротехнике рекомендуют приобретать блок питания в зависимости от суммарной мощности отрезков.

Установить потолочный плинтус с подсветкой своими руками может простой домашний мастер. Для большего удобства обратная сторона светодиодной ленты имеет клейкую поверхность, что позволяет без особого труда равномерно приклеить светодиодную ленту к рабочей поверхности.

В процессе решения вопроса, как сделать светодиодную подсветку потолка под плинтусом, важно обратить внимание на место подключения блока питания. Оптимальным местом можно назвать верхнюю часть помещения с использованием технологических каналов для электропроводки.

Помимо светодиодной ленты очень часто для освещения потолочного пространства используется газосветная неоновая гибкая трубка

Помимо светодиодной ленты очень часто для освещения потолочного пространства используется газосветная неоновая гибкая трубка

Такой элемент характеризуется широкой цветовой гаммой, поэтому больше подходит для контурного освещения потолков.

Помимо светодиодной ленты очень часто для освещения потолочного пространства используется газосветная неоновая гибкая трубка. Такой элемент характеризуется широкой цветовой гаммой, поэтому больше подходит для контурного освещения потолков.

Меньшей популярностью пользуются лампы дюралайт или точечная подсветка. Эти элементы представлены в виде трубки, внутри которой располагаются маленькие источники света. Низкий спрос на такие элементы освещения связан с частым выходом из строя лампочек, замена которых предполагает замену целого куска трубы. Когда на смену лампам дюралайт пришли светодиоды, ситуация намного улучшилась. Приборы освещения стали более экономичными и практичными в плане эксплуатации.

Установка точечных приборов освещения предполагает монтаж отдельных элементов на определенном расстоянии друг от друга. Точечное освещение может стать основным источником света или использоваться в комбинации со светодиодной подсветкой.

Создание контурного освещения в потолочном пространстве нельзя назвать сложным и непонятным мероприятием. При наличии знаний и навыков в работе с электротехническими приборами и малейшем представлении об оформлении потолочного пространства поставленную задачу вполне можно решить самостоятельно. Однако для качественного и правильного монтажа потолка с подсветкой по периметру под плинтусом требуется выполнение некоторых правил.

В частности важно понимать следующее:

• Подсветка для потолочного плинтуса – это один из вариантов декоративного освещения потолка.
• Для работы в обязательном порядке потребуется расходный материал. Это могут быть плинтуса из полиуретана или пенопласта.
• Приобретая расходный материал, следует помнить о пожарной безопасности. Поэтому приобретать нужно материал, устойчивый к сильному нагреванию и открытому огню.
• Дополнительные элементы и непосредственно потолочные плинтусы должны иметь соответствующую форму, которая позволит установить элементы для контурного освещения.
• Для достижения желаемого результата специалисты в области электротехники рекомендуют в качестве элемента для контурной подсветки выбирать светодиодную ленту. Именно этот вариант можно назвать самым доступным и простым.
• Устанавливая натяжной потолок и багет для светодиодной ленты, не рекомендуется использовать в одной комнате более 4 лент.
• Монтаж плинтуса, оборудованного для установки светодиодной ленты, доступен простому домашнему мастеру при условии соблюдения всех правил техники безопасности.

Светодиодная лента, как она есть

Теперь давайте разбираться непосредственно с оборудованием. Выясним основные его характеристики, свойства, порядок монтажа и прочее.

Как устроена LED лента

Структура светодиодной ленты

Светодиодная лента представляет собой гибкую печатную плату. С лицевой стороны на нее напаяны резисторы и отдельные светодиоды, соединенные одной цепью. С обратной — будет клейкое основание для удобного и быстрого монтажа.

Лента может укорачиваться по длине, поэтому на той же лицевой стороне периодически установлены контактные площадки для питания, обозначенные как – и +. Это говорит о том, что прибор будет работать только от постоянного тока и для питания ему потребуется понижающий трансформатор.

Места, где допускается резать ленту

Ленту резать можно только секциями определенного размера. Допустимые места резки обозначаются прямо на ленте изображением ножниц. Минимальный отрезок ленты будет включать в себя три диода.

Для работы ленты требуется напряжение в 12 или 24В. Эти данные подскажет сама лента в своей маркировке. Нужное напряжение выдается трансформатором. Сила тока ограничивается промежуточными резисторами.

Ширина ленты также стандартизирована, но можно приобрести варианты от 8 до 24 мм.  Максимальная длина запитанного отрезка ленты составляет 5 метров. В такой длине они и продаются, намотанными на бобины. Дело в том, что при превышении указанного лимита разница сопротивления на концах прибора становится настолько великой, что заметен перепад яркости свечения – в начале светодиоды будут яркими, а в конце тусклыми. Когда необходимо запитать ленту большей длины делается дополнительная параллельная запитка. Питание может протягиваться от одного источника питания, если его мощности достаточно, или от разных.

Диодная лента на бобине

Важно правильно соотнести мощности ленты и блока питания. Последнего должно хватать с запасом, чтобы избежать его перегрева

Типы светодиодных лент

Светодиоды SMD

Существует два типа светодиодных лент:

1. На одних установлены диоды типа SMD. Это самое популярное решение, та как полупроводники имеют компактные размеры и выдают хороший уровень светимости. По форме они квадратные и плоские.
2. Второй вид называется DIP — для внутренних помещений их не используют, а вот для уличной подсветки они хороши. Корпус всего устройства имеет плотную силиконовую оболочку, которая надежно защищает от влажности и прочих вредных факторов. Диоды имеют цилиндрическую форму и большие габариты. Преимущество такой ленты в том, что она легко гнется в разных направлениях.

Лента DIP

Помимо буквенного обозначения в маркировке ленты будет и числовое, например SMD5050 – так обозначается тип чипа и его габариты в сотых долях сантиметра.

Светодиод SMD3528 является самым популярным. Он работает от номинального тока в 6,4 мА. Связка из трех диодов потребует 0,2 А. Эта информация пригодится при расчете мощности блока питания под ленту.

Сколько потребляют мощности светодиодные ленты разных типов

Также при выборе ленты обратите внимание на количество диодов на 1 погонный метр – значение варьируется от 30 до 240 штук, в зависимости от типа. Чем больше этот показатель, тем ярче будет выдаваемый световой поток

Чем плотнее расставлены светодиоды, тем более ровную полосу света они выдадут. Для подсветки потолка покупают не менее 120 штук, чтобы не наблюдать эффект прерывистой полосы.

Цветные ленты

Ранее мы уже рассказали про цветные ленты, способные динамически менять цвет освещения. Стоят они намного дороже, но взамен дают увеличенный функционал.

Лента RGB

Для управления такой лентой потребуются специальный контроллер, через который подается питание. Он имеет дистанционный пульт управления, и монтируется также скрыто. Устройство это напоминает кнопочку на новогодней гирлянде, но умеет намного больше.

Пользователю доступны функции смены временного интервала мигания подсветки, точной подстройки оттенков под себя и их запоминание, регулировки чередования цветов и их яркости. Последние модели подключаются к сигналу Wi-Fi и могут дистанционно управляться со смартфона через приложение.
