Разновидности

В самом широком понимании термин «солнечная батарея» означает некоторое устройство, которое позволяет преобразовывать излучаемую Солнцем энергию в удобную форму с целью последующего использования в различных сферах человеческой жизнедеятельности. Для обогрева домов используются два типа солнечных батарей.

Фотоэлектрические элементы

Батареи этого класса часто называют преобразователями, поскольку с их помощью энергия солнечного излучения преобразуется в электрическую. Такое превращение стало возможным благодаря свойствам полупроводников. Ячейка фотоэлемента состоит из двух материалов, один из которых обладает дырочной проводимостью, а другой – электронной.

Фотоэлектрические элементы

Поток фотонов, из которых состоит солнечный свет, заставляет электроны покинуть свои орбиты и мигрировать через Pn-переход, что и является, собственно, электротоком.

По виду используемых материалов различают три вида фотоэлектрических батарей: кремниевые, пленочные и концентраторные.

Кремниевые

К этому типу относится более трех четвертей выпускаемых сегодня солнечных электробатарей. Это обусловлено распространенностью кремния в земной коре, а также тем, что большинство технологий в сфере производства полупроводниковой электроники было ориентировано на работу именно с этим материалом.

В свою очередь элементы на базе кремния делятся на две разновидности:

• монокристаллические: наиболее дорогой вариант, КПД составляет 19% – 24%;
• поликристаллические: более доступны, но имеют КПД в пределах 14% – 18%.

Пленочные

При производстве фотоэлементов данной группы используются полупроводники, имеющие более высокий, чем у моно- и поликристаллического кремния, коэффициент поглощения света.

Это позволило на порядок уменьшить толщину элементов, что положительно отразилось на их стоимости. Применяются следующие материалы:

• теллурид кадмия (КПД – 15% – 17%);
• аморфный кремний (КПД – 11% — 13%).

Концентраторные

Эти батареи имеют многослойную структуру и характеризуются самой высокой эффективностью – около 44%. Основным материалом при их производстве является арсенид галлия.

Комплектация отопительной системы

Отопительная система на базе фотоэлектрических батарей состоит из следующих компонентов:

• собственно батареи;
• аккумулятор;
• контроллер: управляет процессом зарядки аккумулятора;
• инвертор: преобразует постоянный ток от батареи или аккумулятора в переменный с напряжением 220 В;
• конвектор, водогрейный котел или любой другой тип электрообогревателя.

Сетевая фотоэлектрическая система

Солнечные коллекторы

Батареи данной разновидности состоят из нескольких выкрашенных в черный цвет трубок, через которые перекачивается циркулирующий в системе отопления теплоноситель. При этом тепловая энергия солнечного излучения без всякого преобразования усваивается рабочей средой. В большинстве случаев в ее качестве используется смесь на основе пропиленгликоля (имеет свойства антифриза), но существуют и коллекторы, ориентированные на работу с воздухом. Последний после подогрева подается прямо в отапливаемое помещение.

Солнечные коллекторы

В самом простом исполнении солнечный коллектор называется плоским. Он выполняется в виде бокса из стекла с темным покрытием, которое находится в контакте с проходящим по трубкам теплоносителем. Более сложное устройство имеют вакуумные коллекторы. В таких батареях трубки с теплоносителем помещены в герметичный стеклянный корпус, из которого откачивается воздух. Таким образом, содержащие рабочую среду трубки окружаются вакуумом, который исключает потери тепла от контакта с воздухом.

Очевидно, что изготовление солнечных коллекторов основывается на более простых технологиях, чем производство фотоэлементов. Соответственно, и стоимость они имеют более низкую. При этом КПД таких установок достигает 80% — 95%.

Комплектация гелиосистемы

Основными элементами гелиосистемы (системы солнечных батарей для дома) являются:

• солнечный коллектор;
• циркуляционный насос (в системах с естественной циркуляцией теплоносителя он может отсутствовать, но они являются малоэффективными);
• емкость с водой, играющая роль теплового аккумулятора;
• контур водяного отопления, состоящий из труб и радиаторов.

Схема реализации гелиосистемы с поддержкой отопления с суточным аккумулированием энергии

Преимущества и недостатки данной технологии

У любой, реально существующей системы, имеются свои плюсы и минусы, есть они и у солнечной электростанции. К достоинствам можно отнести следующие факторы:

1. Автономность. Качество вашей жизни перестанет зависеть от исправности государственных электросетей. Не секрет, что периодические перебои с электроэнергией изрядно портят нервы. А если вы работаете дома, то автономное энергоснабжение вам просто необходимо, иначе отсутствие электричества может привести не только к моральным, но и к материальным издержкам.
2. Вариативность. Возможность поэтапного наращивания мощности. Не обязательно сразу переводить весь дом на солнечную энергию. Для начала, будет достаточно одной панели и автомобильного аккумулятора, от которых вы с легкостью сможете запитать несколько светодиодных светильников или уличных фонарей. В качестве эксперимента и для приобретения необходимого опыта, можно начать с фонтана на солнечных батареях или электрификации кухни. Постепенно увеличивая мощность системы, можно переходить к более серьезным приборам, например, подключать вентиляторы летом и небольшой обогреватель зимой. А досконально изучив тему, можно приступать к глобальным проектам, перевести отопление на энергию солнца или запитать теплицу.
3. Экологическая безопасность. В процессе производства электрической энергии в окружающую среду не выделяются вредные элементы, а при утилизации вышедших из строя компонентов, не образуются вредные соединения.
4. Законность. Для закупки и установки солнечных панелей на своей крыше или прилегающем к дому участке, вам не потребуется никаких дополнительных разрешений.
5. Долговечность. Если элементы в панелях качественные и подключены правильно, а сами батареи установлены по всем правилам, система прослужит вам не одно десятилетие.

Теперь о недостатках:

При нынешней ситуации с углеродными энергоносителями, переходить на альтернативные источники энергии или нет – вопрос не стоит. Тут главное, определиться, какой из возобновляемых ресурсов подойдет именно вам. Если информация из этой статьи была вам полезна, поделитесь ей с друзьями и не забудьте подписаться на наш блог, впереди еще много интересного.

Монтаж и обслуживание

После того как я получил свой заказ, мне осталось смонтировать систему и подключить все провода на свои места.

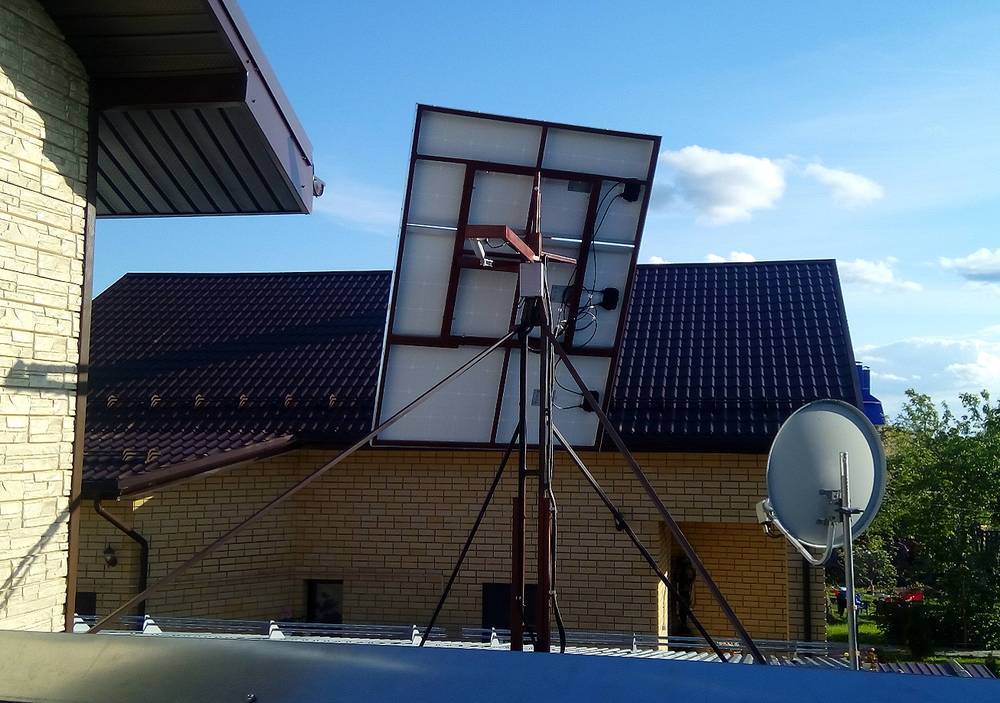

Самый сложный момент был в установке солнечных панелей на крышу дома. Вдвоём это делать, наверное, было бы удобнее, но я делал один.

Панели, не то чтобы очень тяжёлые (21,5 кг), но достаточно большие (164см*99см*4см). И стоя на крыше, производить различные манипуляции с ними было проблематично, а ронять их было жалко.

В общем: неудобно, сложно, но можно, как-то справился. Лучше делать вдвоём, ну, или заказать монтаж у специалистов, если самому не охота лазить по крыше.

Затем, соблюдая полярность, подключил кабели, идущие от панелей к блоку управления. Подключил аккумуляторы.С этим никаких проблем не возникло, в инструкции всё написано, всё есть. Включил систему, всё заработало.

В обслуживании все просто!

Аккумуляторы гелевые, запаяны, и поэтому нет никакой необходимости что- либо доливать в них. Зимой, когда идёт снег, я залезаю по лестнице на крышу и сметаю его с поверхности солнечных панелей. Чем чище поверхность панелей, тем лучше заряжаются аккумуляторы.

Не реже одного раза в неделю нужно полностью заряжать батареи. Хотя система максимально автоматизирована, необходимо мониторить информацию, отображаемую на дисплее блока управления. Почему нужно это делать я опишу дальше.

Правила выбора

Установка фотоэлектрических панелей позволяет снизить счета за электроэнергию. Они преобразуют накопленную солнечную энергию в электричество, которое необходимо, например, для питания устройств, используемых каждый день. Если вы собираетесь купить самые эффективные солнечные панели и создать собственную солнечную установку, обязательно прочтите это руководство. Мы расскажем, что вам нужно учесть, чтобы купить правильный продукт.

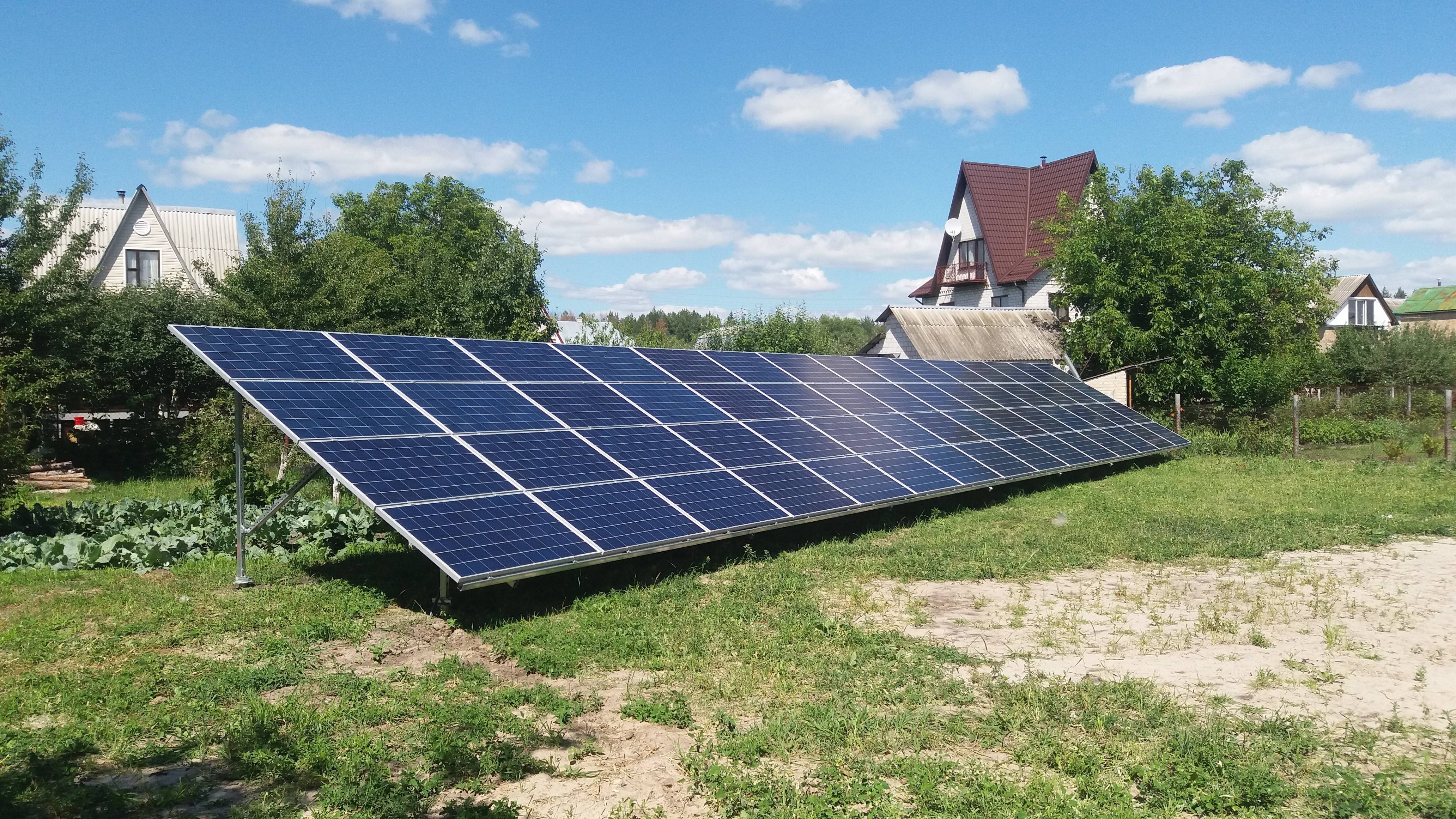

Место установки. Чаще всего на крыше монтируется фотоэлектрическая установка. Она должна быть наклонена под углом 30, максимум 35 градусов. Тогда панели будут работать достаточно эффективно. В случае дома с плоской крышей необходимо использовать специальную конструкцию, которая увеличит расстояние между панелями и исключит риск потемнения.

Пиковая мощность – это электрическая мощность, полученная в условиях испытаний (сокращенно STC) при солнечной освещенности 1000 Вт / м2. Стандартная пиковая мощность составляет несколько сотен Вт (например, солнечная панель 500 Вт). При этом следует учитывать, что среднее значение этого параметра с учетом всего года эксплуатации панелей составит около 10% от общей пиковой мощности, указанной производителем.

Допуск мощности. Из допуска мощности мы можем определить, насколько велика разница между реальной мощностью и номинальной пиковой мощностью. Если его значение положительное, это означает, что реальная мощность панели не ниже пиковой мощности, а иногда даже может быть выше.

Эффективность выражается в процентах. Это отношение максимальной электрической мощности к мощности солнечного излучения, попадающего на поверхность ячеек. Рекомендуется выбирать панели с наивысшим КПД, поскольку указанная мощность может быть получена при установке меньшего размера. Лучшая фотоэлектрическая панель имеет КПД не менее 13%.

Габаритные размеры и вес. В среднем высота фотоэлектрических панелей, имеющихся на рынке, составляет около 166 см, а ширина – 99 см. Их толщина в свою очередь составляет 3,5 см, иногда чуть больше или меньше. Модели, адаптированные для создания домашней установки, состоят из 60 ячеек, а предназначенные для промышленных целей – 72 ячейки. Расстояние между ними от 4 до 5 мм. В среднем фотоэлектрическая панель весит 19 кг.

Гарантия

При комплектовании элементов для строительства фотоэлектрической установки также следует обращать внимание на срок гарантии. Чаще всего это 10, максимум 12 лет. Чем дольше период защиты, тем больше мы можем быть уверены, что для производства панелей использовались компоненты хорошего качества

Также не стоит забывать проверить гарантию мощности. Обычно производители гарантируют, что в первые 10 лет эксплуатации установки мощность не упадет ниже 90% от начального значения, а через 15 лет – ниже 80%

Чем дольше период защиты, тем больше мы можем быть уверены, что для производства панелей использовались компоненты хорошего качества. Также не стоит забывать проверить гарантию мощности. Обычно производители гарантируют, что в первые 10 лет эксплуатации установки мощность не упадет ниже 90% от начального значения, а через 15 лет – ниже 80%.

Диапазон рабочих температур. Установленная фотоэлектрическая панель должна быть устойчивой к неблагоприятным погодным условиям. Ее рабочая температура должна охватывать широкий диапазон – от -40 ºC до +85 ºC.

Фотоэлектрическая установка имеет не только преимущества, но и несколько недостатков. Однако вложение в нее практически всегда окупается. Кстати, по оценкам экспертов, панели, обращенные на юг под углом 40 градусов, могут производить от 900 до 1300 кВтч электроэнергии в год. В рейтинге лучших солнечных панелей мы собрали только лучшие и проверенные варианты, как для кемпинга, рыбалки, так и для домашней установки, поэтому каждый сможет выбрать модель для себя.

Можно ли оптимизировать солнечные панели для работы зимой?

Зимой оптимальный угол наклона к горизонту как солнечных батарей, так и солнечных коллекторов будет больше, из-за того, что Солнце зимой более низко над горизонтом. Для того, чтобы получать максимальное количество энергии и зимой, нужно менять угол наклона солнечных батарей или коллекторов. В нашем ассортименте есть специальные монтажные конструкции для солнечных батарей, которые позволяют менять угол наклона в пределах 15-30 или 30-60 градусов. Еще больше энергии можно получить при помощи трекеров, которые следят за ходом Солнца в течение дня. Однако, большинство систем установлены с фиксированным углом наклона (особенно это относится к солнечным коллекторам, т.к. у них сложнее менять угол наклона из-за трубопроводов). Значения углов наклона для максимальной выработки энергии в различные сезоны года и в среднем за год рассматривается в статьях Угол наклона и направление и Натурные испытания оптимального угла установки СБ.

Влияние снега на работу солнечных батарей

Проблемы, которые может причинить снег солнечным батареям, обычно минимальны

Однако, нужно обратить внимание на следующие моменты, если в вашем регионе снежные зимы и у вас на крыше установлены солнечные батареи:. Чистка солнечных батарей от снега — при правильной установке занимает не больше времени, чем расчистка от снега дорожек

Чистка солнечных батарей от снега — при правильной установке занимает не больше времени, чем расчистка от снега дорожек

Чистка солнечных батарей от снега — при правильной установке занимает не больше времени, чем расчистка от снега дорожек

1. Все солнечные панели рассчитаны выдерживать определенный вес, и снеговая нагрузка обычно гораздо меньше максимально допустимой. Все солнечные панели тестируются под давлением на производстве, чтобы быть уверенным в их сроке службе и качестве. Посмотрите на характеристики солнечной панели, обычно в спецификации указывается максимальный вес, который может выдержать солнечная панель.
2. Если снег закрывает солнечные панели, они не могут производить электричество — но для решения этой проблемы достаточно почистить солнечную батарею специальным оборудованием. Солнечным панелям нужен солнечный свет, чтобы производить электроэнергию. В большинстве случаев солнечные панели устанавливаются под определенным углом, который обеспечивает естественный сход снега с солнечных панелей. Вы можете ускорить этот процесс при помощи ручной очистки снега специальными щетками, которые не повреждают и не царапают солнечные панели.
3. Морозная солнечная погода повышает выработку энергии солнечными батареями. Пока светит солнце на панели, они вырабатывают электроэнергию, зимой даже лучше, чем летом. Это значит, за 1 час солнечной погоды ваши солнечные панели зимой выработают больше энергии, чем за тот же час, но летом. Общее количество энергии, конечно же, будет меньше, потому что зимой день намного короче, чем летом, и солнечных дней меньше.

Можно ли надеяться на солнечные батареи зимой?

К сожалению, солнечные батареи и коллекторы не смогут обеспечить вас достаточным количеством энергии в зимнее время. Но некоторые системы работают на удивление эффективно и зимой.

Не надо надеяться на то, что солнечные батареи или коллекторы обеспечат ваши потребности в горячей воде или отоплении, но они помогут существенно сэкономить вам на счетах за электричество. Настолько, что ваша система окупится менее, чем за 10 лет. А если вы не подключены к электросетям и используете генератор для получения электричества, то фотоэлектрическая система окупится за срок от нескольких месяцев до 2-3 лет в зависимости от стоимости топлива и ваших затрат на капитальный ремонт или замену топливного генератора.

Даже с учетом того, что зимой на большей части России приход солнечной радиации снижается, вложения в солнечную энергосистему продолжает оставаться доходным. Более того, есть регионы, где приход солнечной радиации зимой даже больше, чем летом (например, Дальний Восток). В любом случае, солнечные батареи позволяют экономить на платежах за электроэнергию круглый год.

Эта статья прочитана 20142 раз(а)!

Из чего сделаны

Чтобы изучить устройство солнечной батареи, нужно разобраться в основных разновидностях, так как технология производства имеет существенные различия в зависимости от используемого сырья:

1. Батареи CdTe. Теллурид кадмия применяется при изготовлении пленочных модулей. Слоя в несколько сотен микрометров хватает для того, чтобы получить КПД порядка 11% или немного выше. Это откровенно низкий показатель, зато в пересчета на 1 Ватт мощности себестоимость электроэнергии получается как минимум на 30% дешевле, чем у традиционных вариантов из кремния. При том, что данная разновидность намного тоньше и легче.
2. Тип CIGS. Аббревиатура обозначает, что в состав входят медь, индий, галлий и селен. Получается полупроводник, который также наносится небольшим слоем, но в отличие от первого варианта тут эффективность на порядок выше и составляет 15%.
3. Типы GaAs и InP отличает возможность нанесения тонкого слоя в 5-6 мкм, при этом КПД будет составлять около 20%. Это новое слово в технологиях добычи электроэнергии из солнечного света. Благодаря высоким рабочим температурам батареи могут сильно нагреваться без потери эксплуатационных характеристики. Но из-за того, что при производстве используются редкоземельные материалы, себестоимость этого типа высока.
4. Батареи с квантовыми точками (QDSC). В них в качестве поглощающего материала для преобразования солнечной энергии используются квантовые точки вместо традиционных объемных материалов. За счет особенностей настройки запрещенных зон можно делать многопереходные модули, поглощающие солнечную энергию более эффективно.
5. Аморфный кремний наносится методом испарения и имеет неоднородную структуру. Он не отличается высокими показателями КПД, но однородная поверхность очень хорошо поглощает даже рассеянный свет.
6. Поликристаллические варианты изготавливаются путем плавления кремния и его охлаждения при определенных условиях, чтобы получить однонаправленные кристаллы. Одно из самых распространенных решений благодаря дешевизне производства и неплохим показателям КПД.
7. Монокристаллические элементы состоят из цельных кристаллов, разрезанных на тонкие пластинки и легированных фосфором. Самое долговечное решение, у которого низкие показатели деградации и срок службы, составляющий как минимум 30 лет, но чаще всего больше на 10-15 лет.

Батареи из теллурида кадмия – одни из самых выгодных по себестоимости киловатта электроэнергии.

Кстати! Эффективность того или иного варианта зависит от технологии производства, поэтому ее нужно уточнять.

Разбираем понятие КПД

Значение КПД панели получают путем деления мощности электрической энергии на мощность солнечного света, падающего на панель. На сегодняшний день среднее значение этого показателя на практике составляет 12-25%, в теории же эта цифра приближается к 80-85%. В чем же причина такой большой разницы? В первую очередь, это зависит от используемых для изготовления солнечных панелей материалов. Как уже известно, основной элемент, входящий в состав панелей, это кремний. Один из главных недостатков этого вещества – способность поглощать лишь инфракрасное излучение, то есть энергия ультрафиолетовых лучей тратится впустую. Поэтому одно из основных направлений, в котором работают ученые, пытающиеся увеличить КПД солнечных панелей – это разработка многослойных модулей.

Многослойные батареи представляют собой конструкцию, состоящую из слоев различных материалов. Их подбирают в расчете на кванты разной энергии. То есть один слой поглощает энергию зеленого цвета, второй – синего, третий – красного. В теории различные комбинации этих слоев могут дать значение КПД 87%. Но это, к сожалению, лишь теория. Как показывает практика, изготовление подобных конструкций в производственных масштабах очень трудоемкое занятие, да и стоимость таких модулей очень высока.

На КПД солнечных модулей влияет и вид используемого кремния. Панели, изготовленные из монокристаллического кремния, имеют более высокий коэффициент полезного действия, нежели панели из поликристаллического кремния. Но и цена монокристаллических батарей выше.

Основное правило: при более высоком КПД для генерации электроэнергии заданной мощности потребуется модуль меньшей площади, то есть в состав солнечной панели будет включено меньшее количество фотоэлементов.

Выводы

Учитывая  результаты существующих прогнозов по истощению к середине – концу следующего столетия запасов нефти, природного газа и других традиционных энергоресурсов, а также сокращение потребления угля (которого, по расчетам, должно хватить на 300 лет) из-за вредных выбросов в атмосферу, а также употребления ядерного топлива, которого при условии интенсивного развития реакторов-размножителей хватит не менее чем на 1000 лет можно считать, что на данном этапе развития науки и техники тепловые, атомные и гидроэлектрические источники будут еще долгое время преобладать над остальными источниками электроэнергии. Уже началось удорожание  нефти, поэтому тепловые электростанции на этом топливе будут вытеснены станциями на угле.

Некоторые ученые и экологи в конце 1990-х гг. говорили о скором запрещении государствами Западной Европы атомных электростанции. Но исходя из современных анализов сырьевого рынка и потребностей общества в электроэнергии, эти утверждения выглядят неуместными.

Неоспорима роль энергии в поддержании и дальнейшем развитии цивилизации. В современном обществе трудно найти хотя бы одну область человеческой деятельности, которая не требовала бы – прямо или косвенно – больше энергии, чем ее могут дать мускулы человека.

Потребление энергии – важный показатель жизненного уровня. В те времена, когда человек добывал пищу, собирая лесные плоды и охотясь на животных, ему требовалось в сутки около 8 МДж энергии. После овладения огнем эта величина возросла до 16 МДж: в примитивном сельскохозяйственном обществе она составляла 50 МДж, а в более развитом – 100 МДж.

За время существования нашей цивилизации много раз происходила смена традиционных источников энергии на новые, более совершенные. И не потому, что старый источник был исчерпан.

Солнце светило и обогревало человека всегда: и тем не менее однажды люди приручили огонь, начали жечь древесину. Затем древесина уступила место каменному углю. Запасы древесины казались безграничными, но паровые машины требовали более калорийного корма.

Но и это был лишь этап. Уголь вскоре уступает свое лидерство на энергетическом рынке нефти.

И вот новый виток в наши дни ведущими видами топлива пока остаются нефть и газ. Но за каждым новым кубометром газа или тонной нефти нужно идти все дальше на север или восток, зарываться все глубже в землю. Немудрено, что нефть и газ будут с каждым годом стоить нам все дороже. Замена? Нужен новый лидер энергетики. Им, несомненно, станут ядерные источники.

Запасы урана, если, скажем, сравнивать их с запасами угля, вроде бы не столь уж и велики. Но зато на единицу веса он содержит в себе энергии в миллионы раз больше, чем уголь.

А итог таков: при получении электроэнергии на АЭС нужно затратить, считается, в сто тысяч раз меньше средств и труда, чем при извлечении энергии из угля. И ядерное горючее приходит на смену нефти и углю… Всегда было так: следующий источник энергии был и более мощным. То была, если можно так выразиться, воинствующая линия энергетики.

В погоне за избытком энергии человек все глубже погружался в стихийный мир природных явлений и до какой-то поры не очень задумывался о последствиях своих дел и поступков.

Но времена изменились. Сейчас, в конце 20 века, начинается новый, значительный этап земной энергетики. Появилась энергетика щадящая. Построенная так, чтобы человек не рубил сук, на котором он сидит. Заботился об охране уже сильно поврежденной биосферы.

Несомненно, в будущем параллельно с линией интенсивного развития энергетики получат широкие права гражданства и линия экстенсивная: рассредоточенные источники энергии не слишком большой мощности, но зато с высоким КПД, экологически чистые, удобные в обращении.

Яркий пример тому — быстрый старт электрохимической энергетики, которую позднее, видимо, дополнит энергетика солнечная. Энергетика очень быстро аккумулирует, ассимилирует, вбирает в себя все самые новейшие идей, изобретения, достижения науки. Это и понятно: энергетика связана буквально со Всем, и Все тянется к энергетике, зависит от нее.

Поэтому энергохимия, водородная энергетика, космические электростанции, энергия, запечатанная в антивеществе, черных дырах, вакууме, — это всего лишь наиболее яркие вехи, штрихи, отдельные черточки того сценария, который пишется на наших глазах и который можно назвать Завтрашним Днем Энергетики.
